基板設計/製造 for プロトタイピング

1. 基板設計/製造 for プロトタイプ佐々木陽 2015/6/12

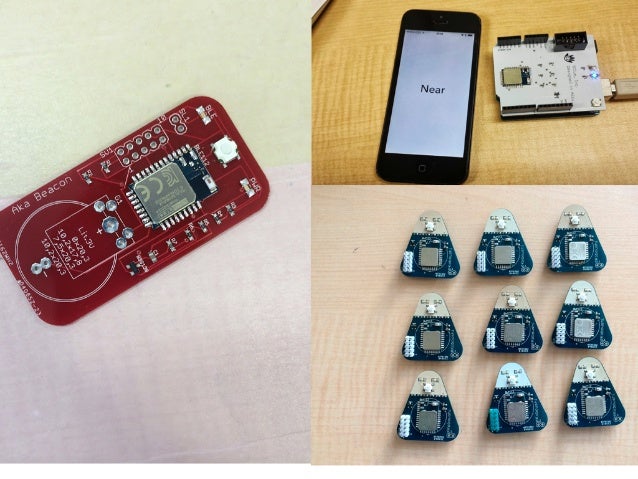

2. ハードウェアのイノベーション速度を Web並みにするハードウェアスタートアップの共通ビジョン

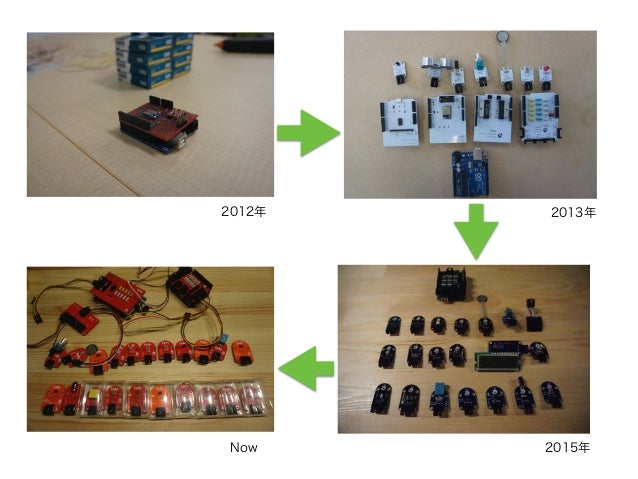

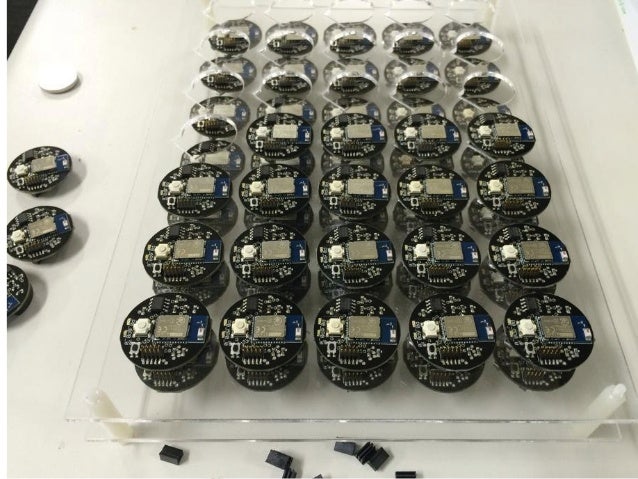

3. 2012年 2013年 2015年Now

4. Share it Invent itMake it Fab蔵

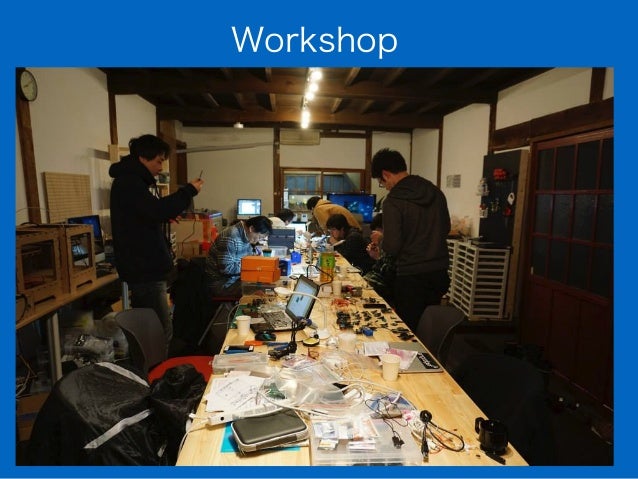

5. Workshop

6. 1, July, 2015 Launch

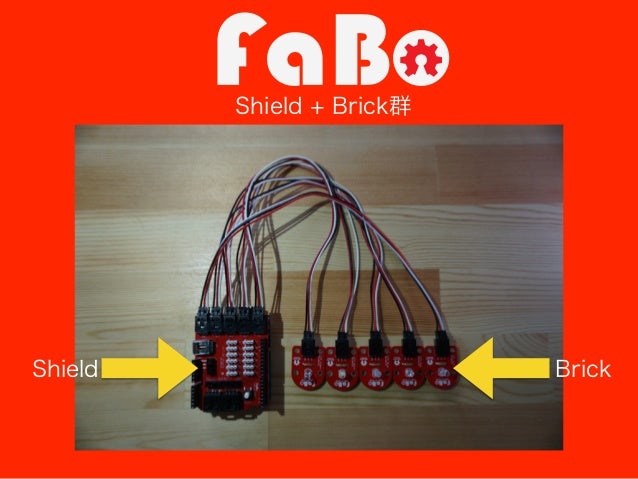

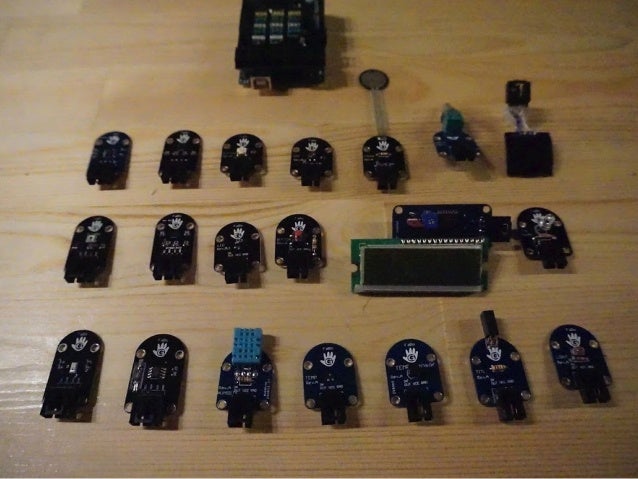

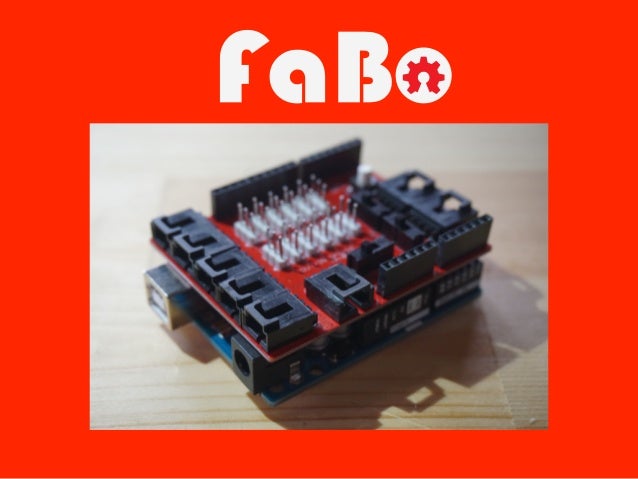

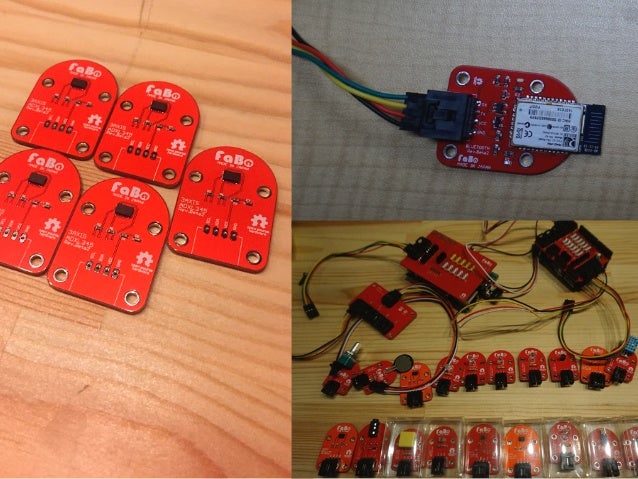

7. Shield + Brick群 Shield Brick

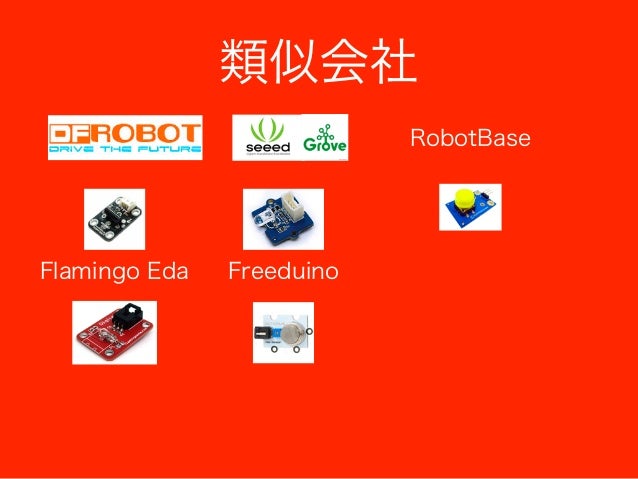

8. 類似会社 RobotBase Flamingo Eda Freeduino

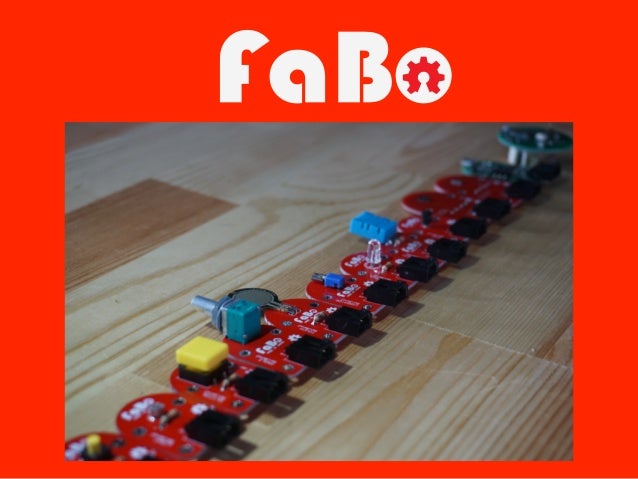

9. https://github.com/FaBoPlatform/FaBo

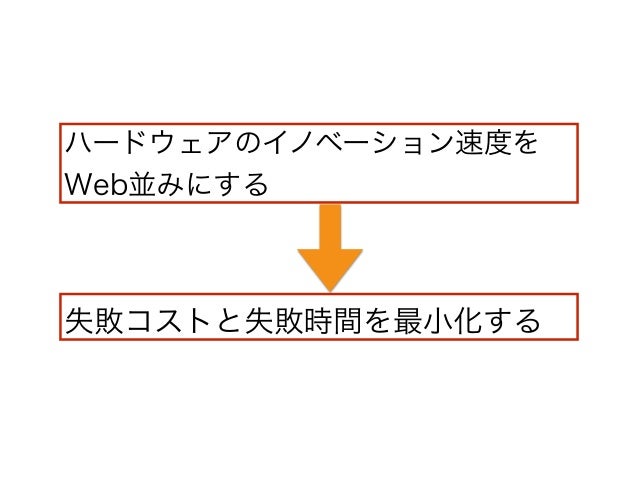

10. ハードウェアのイノベーション速度を Web並みにする失敗コストと失敗時間を最小化する

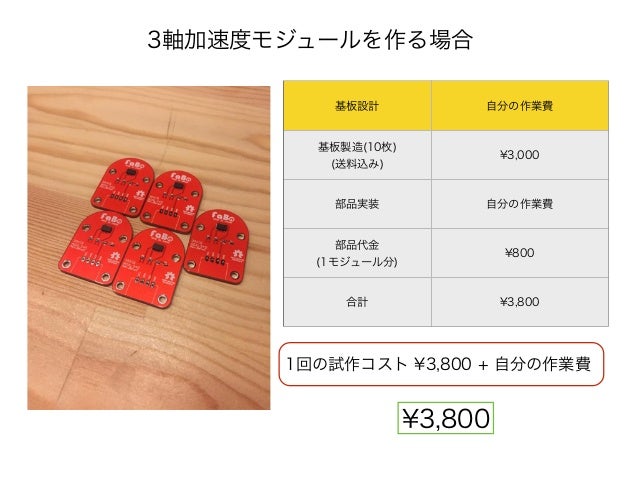

11. 基板設計自分の作業費基板製造(10枚) (送料込み) ¥3,000 部品実装自分の作業費部品代金  (1モジュール分) ¥800 合計 ¥3,800 3軸加速度モジュールを作る場合 1回の試作コスト ¥3,800 + 自分の作業費 ¥3,800

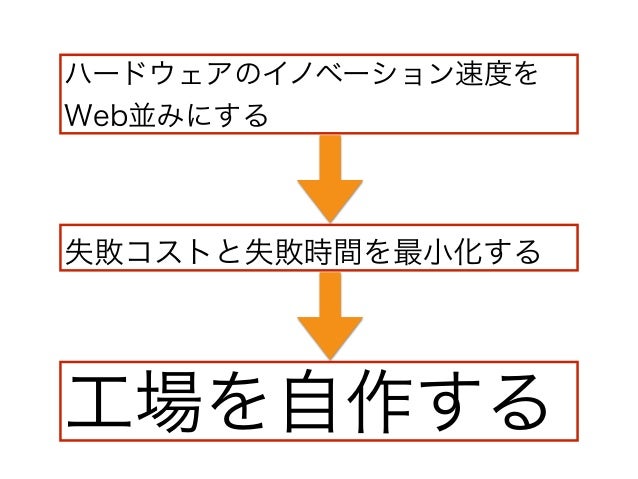

12. ハードウェアのイノベーション速度を Web並みにする失敗コストと失敗時間を最小化する工場を自作する

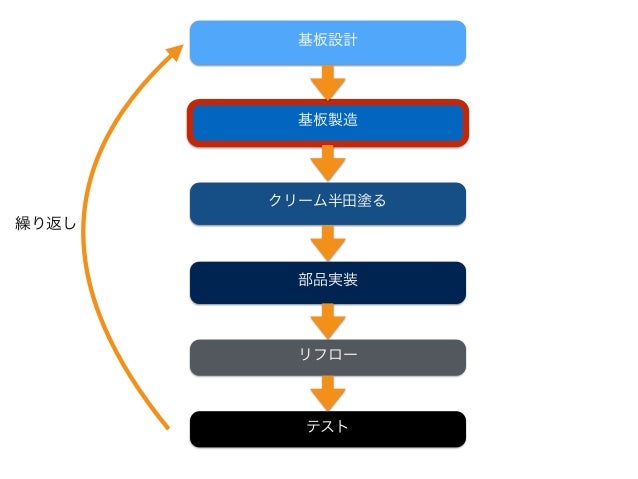

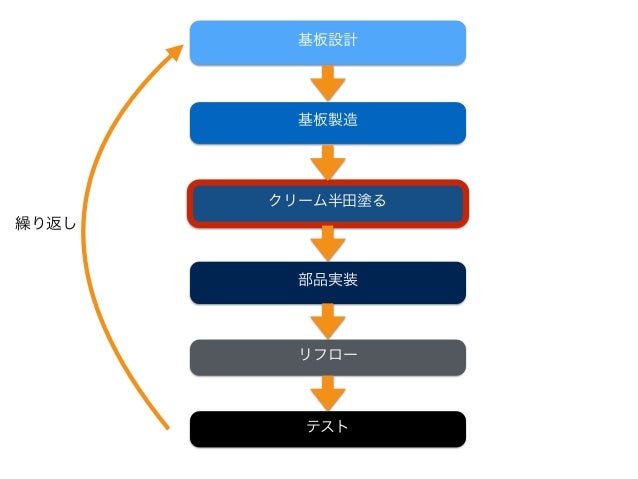

13. 基板設計基板製造クリーム半田塗る部品実装リフローテスト繰り返し最低でも10回ぐらい

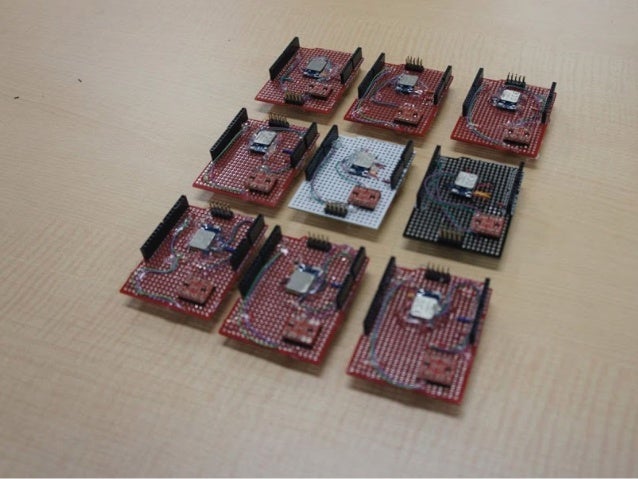

14. Factory 1.x 家内制手工業手作業

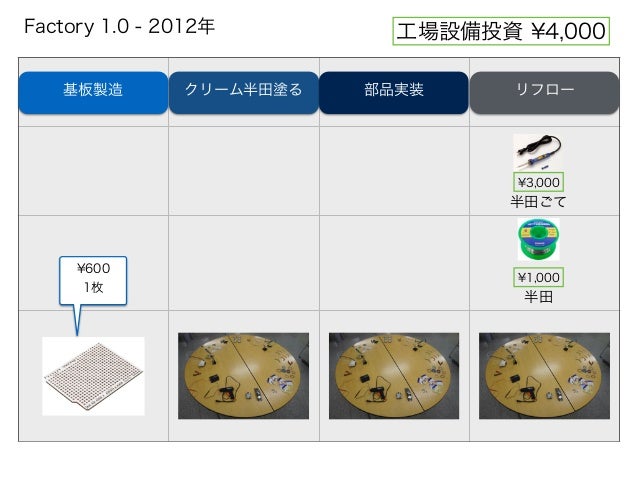

15. 基板製造クリーム半田塗る部品実装リフロー Factory 1.0 - 2012年 ¥600  1枚半田ごて ¥3,000 半田 ¥1,000 工場設備投資 ¥4,000

16. Factory 2.x 自作工作機器

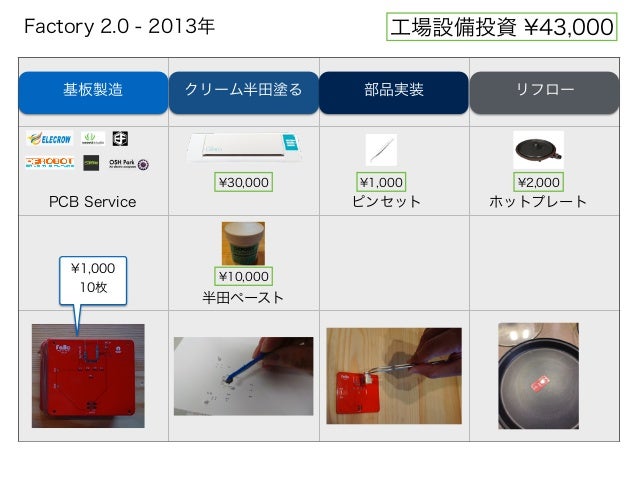

17. 基板製造クリーム半田塗る部品実装リフロー半田ペーストピンセットPCB Service ホットプレート ¥2,000¥30,000 ¥10,000 ¥1,000 Factory 2.0 - 2013年 ¥1,000 10枚工場設備投資 ¥43,000

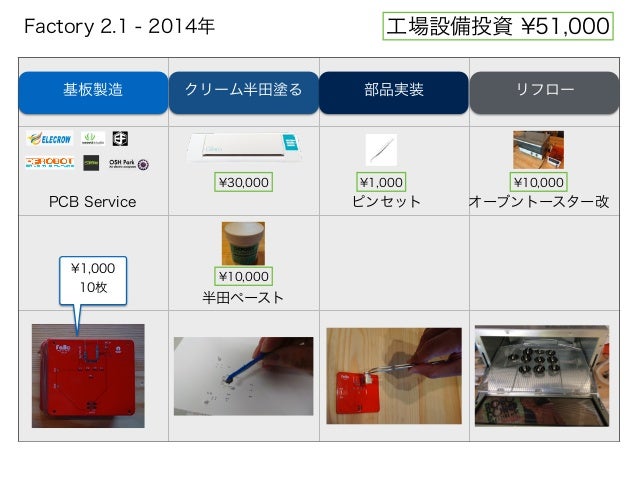

18. 基板製造クリーム半田塗る部品実装リフロー半田ペーストピンセットPCB Service オーブントースター改 ¥10,000¥30,000 ¥10,000 ¥1,000 Factory 2.1 - 2014年 ¥1,000 10枚工場設備投資 ¥51,000

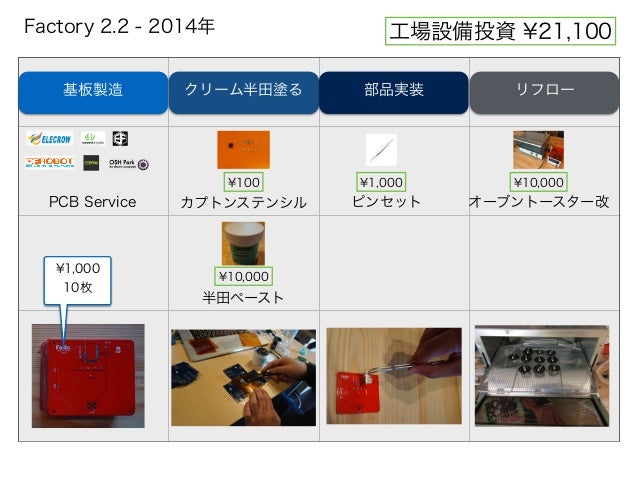

19. 基板製造クリーム半田塗る部品実装リフローカプトンステンシル半田ペーストピンセットPCB Service ¥100 ¥10,000 ¥1,000 Factory 2.2 - 2014年オーブントースター改 ¥10,000 ¥1,000 10枚工場設備投資 ¥21,100

20. Factory 3.x 試作用工作機器

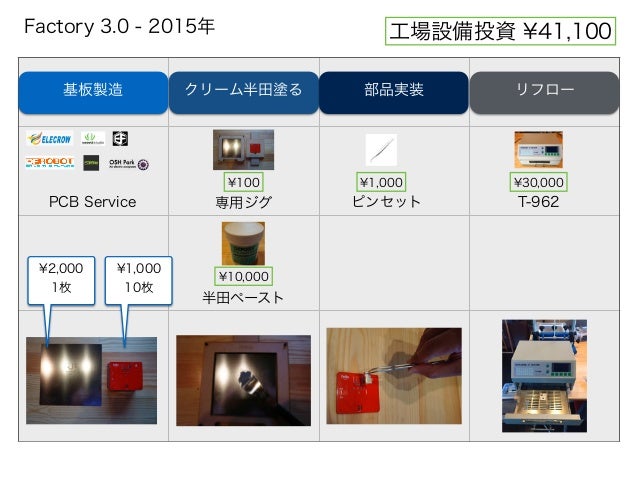

21. 基板製造クリーム半田塗る部品実装リフロー専用ジグ半田ペーストピンセットPCB Service ¥100 ¥10,000 ¥1,000 Factory 3.0 - 2015年 ¥1,000 10枚 ¥2,000 1枚 T-962 ¥30,000 工場設備投資 ¥41,100

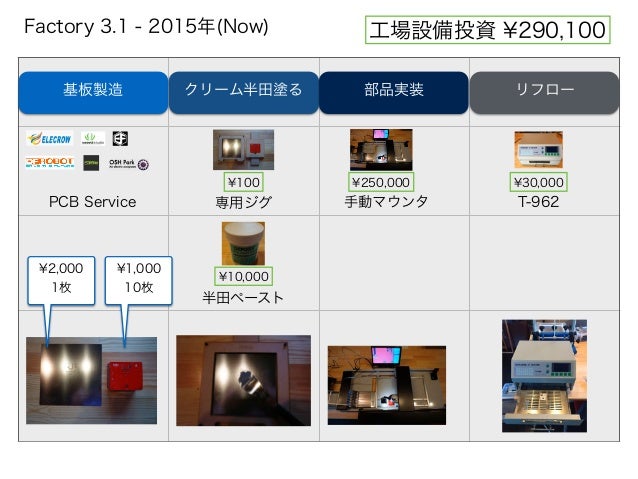

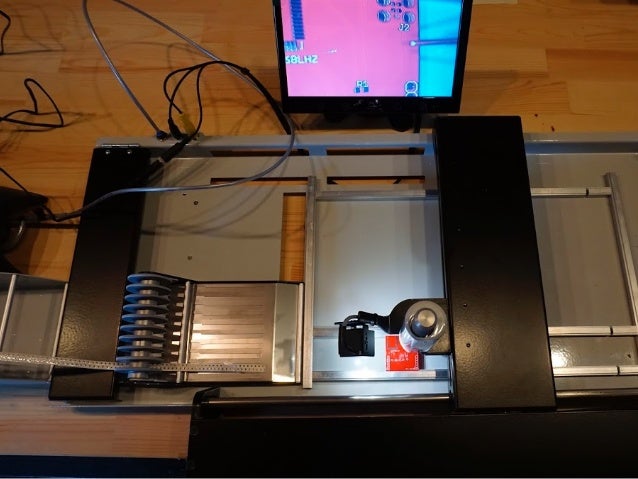

22. 基板製造クリーム半田塗る部品実装リフロー専用ジグ半田ペースト手動マウンタPCB Service ¥100 ¥10,000 ¥250,000 Factory 3.1 - 2015年(Now) ¥1,000 10枚 ¥2,000 1枚 T-962 ¥30,000 工場設備投資 ¥290,100

23. Factory 4.x 工作機器の進化 IoT時代の最適化

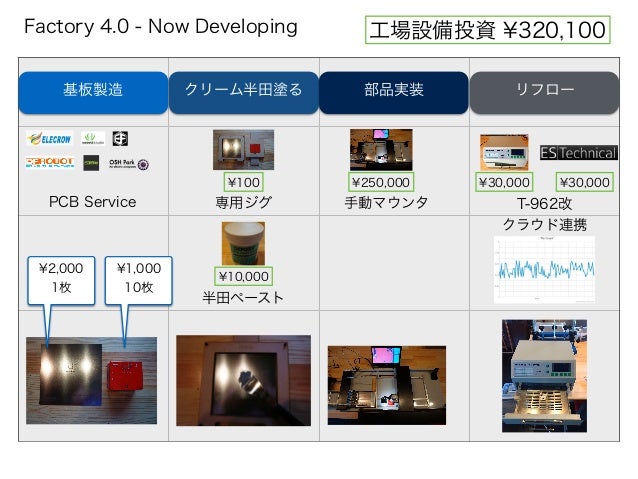

24. 基板製造クリーム半田塗る部品実装リフロー専用ジグ半田ペースト手動マウンタPCB Service ¥100 ¥10,000 ¥250,000 Factory 4.0 - Now Developing ¥1,000 10枚 ¥2,000 1枚 ¥30,000 工場設備投資 ¥320,100 ¥30,000 T-962改  クラウド連携

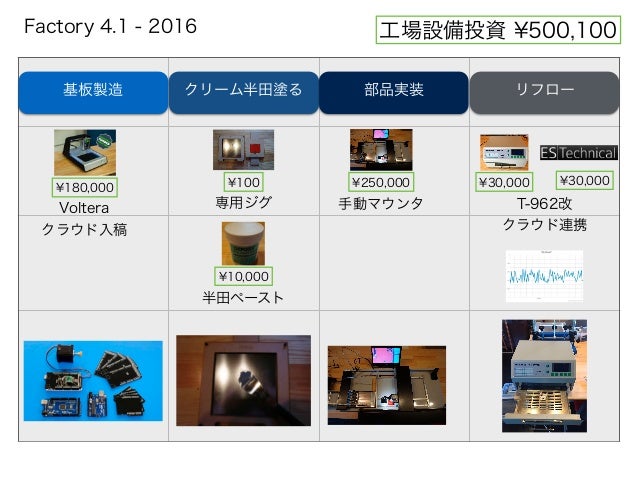

25. 基板製造クリーム半田塗る部品実装リフロー専用ジグ半田ペースト ¥100 ¥10,000 Factory 4.1 - 2016 ¥30,000 工場設備投資 ¥500,100 ¥30,000 ¥180,000 Voltera   クラウド入稿 T-962改  クラウド連携手動マウンタ ¥250,000

26. 基板製造クリーム半田塗る部品実装リフロー専用ジグ半田ペースト ¥100 ¥10,000 ??? Factory 4.2 - 2016 ¥30,000 工場設備投資 ¥250,100+α ¥30,000 ¥180,000 Voltera   クラウド入稿 T-962改  クラウド連携 Tempo Automation   クラウド入稿

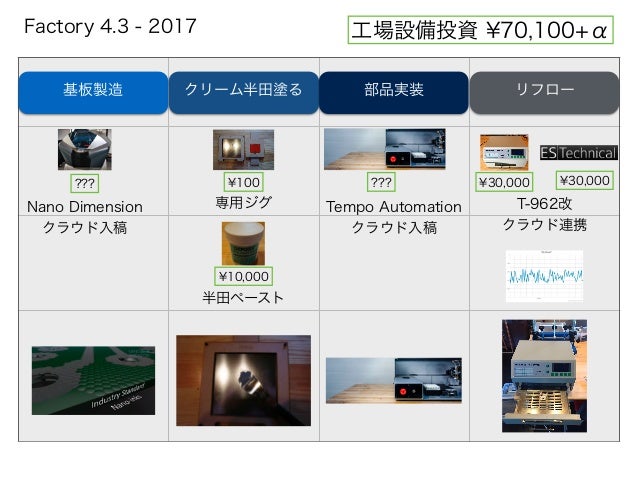

27. 基板製造クリーム半田塗る部品実装リフロー専用ジグ半田ペースト Tempo Automation   クラウド入稿 ¥100 ¥10,000 ??? Factory 4.3 - 2017 T-962改  クラウド連携 ¥30,000 工場設備投資 ¥70,100+α ¥30,000??? Nano Dimension  クラウド入稿

28. 基板設計基板製造クリーム半田塗る部品実装リフローテスト繰り返し最低でも10回ぐらい

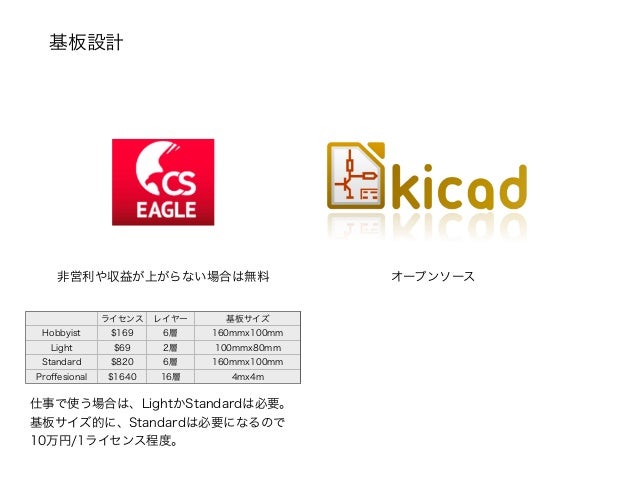

29. 基板設計非営利や収益が上がらない場合は無料オープンソースライセンスレイヤー基板サイズ Hobbyist $169 6層 160mmx100mm Light $69 2層 100mmx80mm Standard $820 6層 160mmx100mm Proﬀesional $1640 16層 4mx4m 仕事で使う場合は、LightかStandardは必要。基板サイズ的に、Standardは必要になるので 10万円/1ライセンス程度。

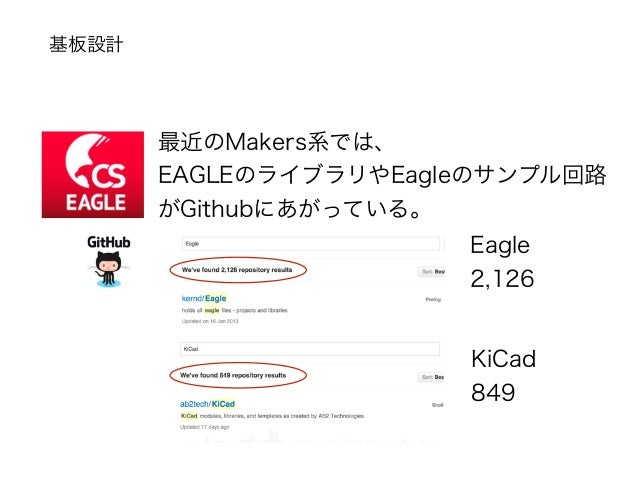

30. 基板設計最近のMakers系では、 EAGLEのライブラリやEagleのサンプル回路がGithubにあがっている。 Eagle 2,126 KiCad 849

31. 基板設計(その他) METAMORPHOSYS

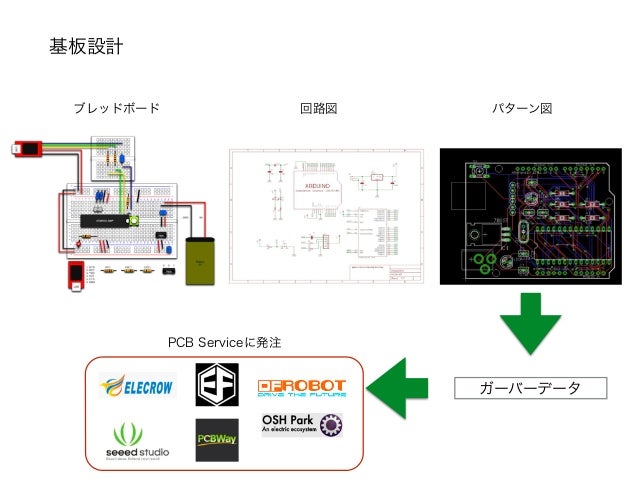

32. 基板設計ブレッドボード回路図パターン図ガーバーデータ PCB Serviceに発注

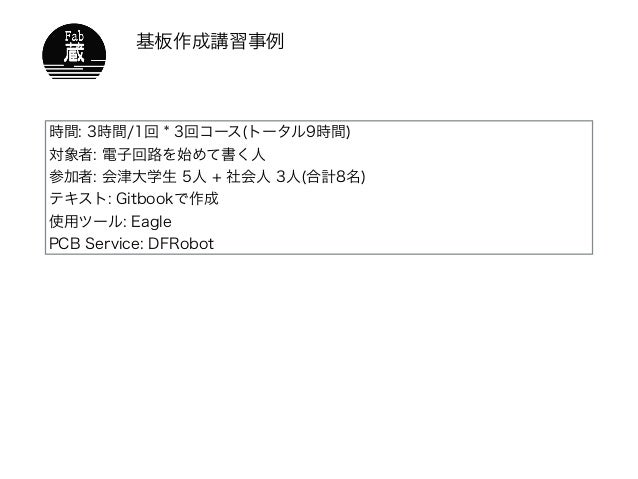

33. 基板作成講習事例時間: 3時間/1回 * 3回コース(トータル9時間) 対象者: 電子回路を始めて書く人参加者: 会津大学生 5人 + 社会人 3人(合計8名) テキスト: Gitbookで作成使用ツール: Eagle PCB Service: DFRobot

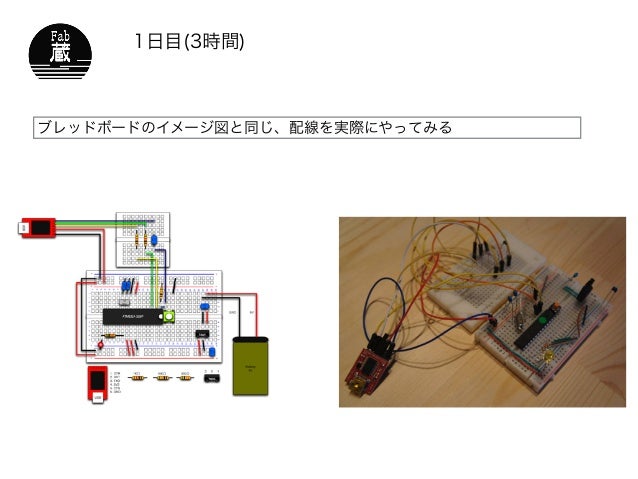

34. 1日目(3時間) ブレッドボードのイメージ図と同じ、配線を実際にやってみる

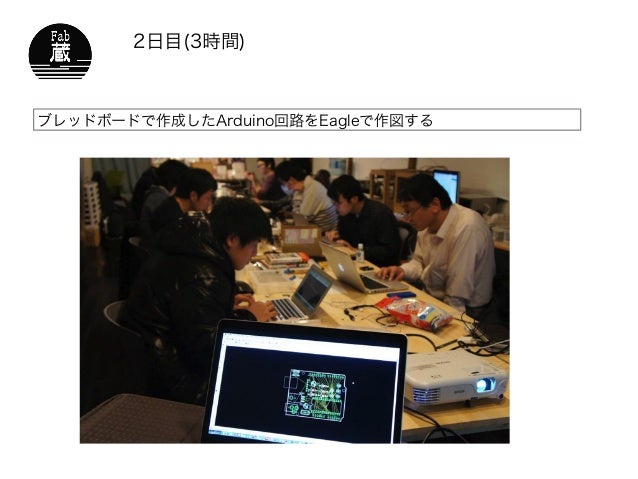

35. 2日目(3時間) ブレッドボードで作成したArduino回路をEagleで作図する

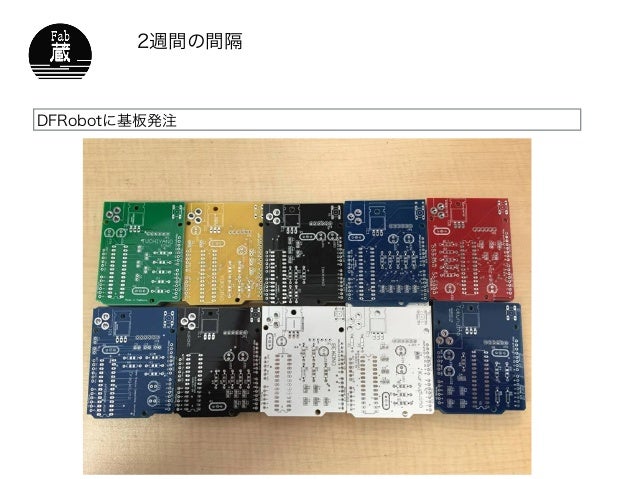

36. 2週間の間隔 DFRobotに基板発注

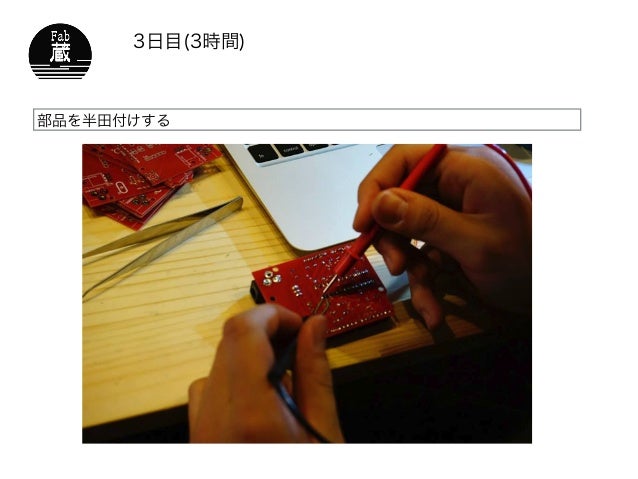

37. 3日目(3時間) 部品を半田付けする

38. 基板設計(エミュレータ) https://123d.circuits.io/ 123d Premiumプラン 3dモデルの商用利用が可能非公開回路の保存上限が無制限 $9.99/月

39. 基板設計

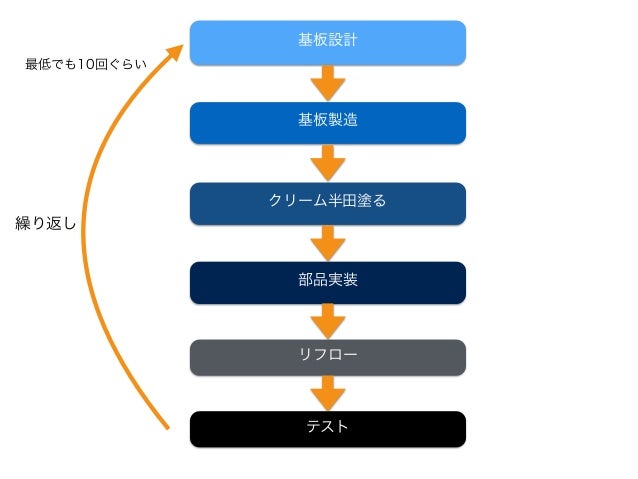

40. 基板設計基板製造クリーム半田塗る部品実装リフローテスト繰り返し

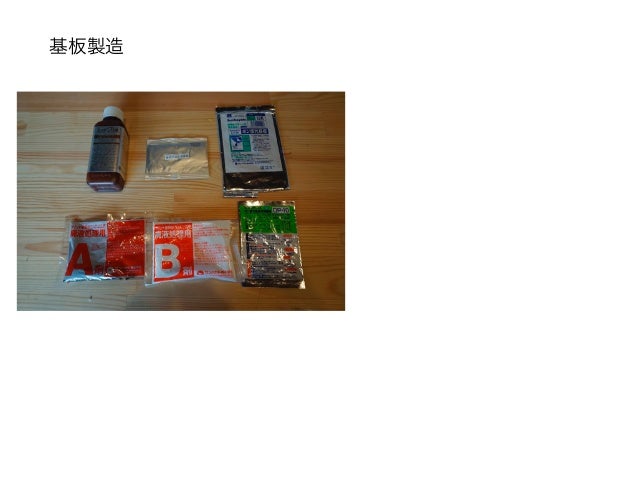

41. 基板製造

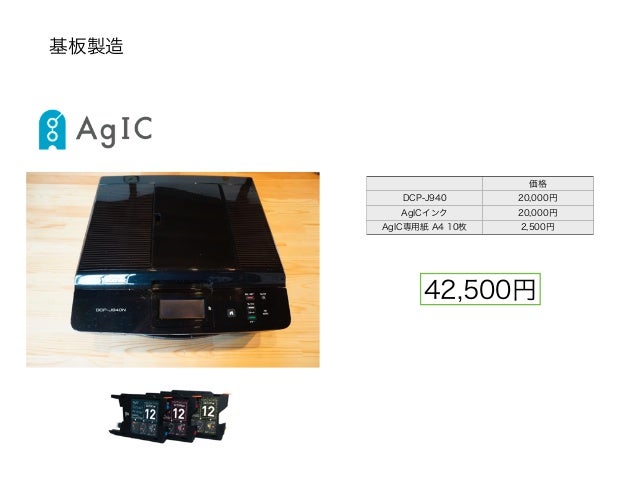

42. 基板製造価格 DCP-J940 20,000円 AgICインク 20,000円 AgIC専用紙 A4 10枚 2,500円 42,500円

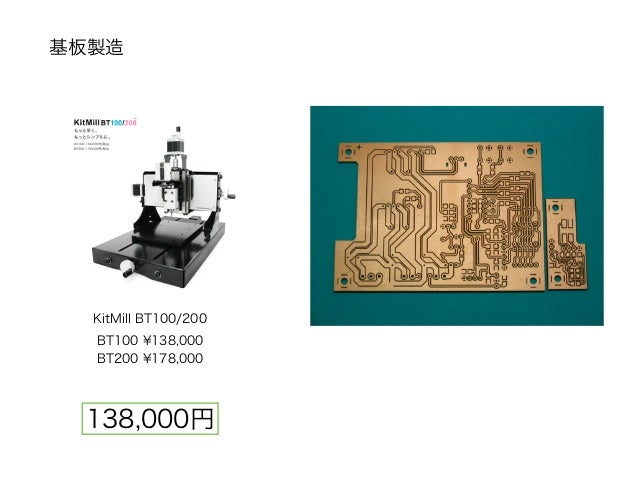

43. 基板製造 KitMill BT100/200 BT100 ¥138,000  BT200 ¥178,000 138,000円

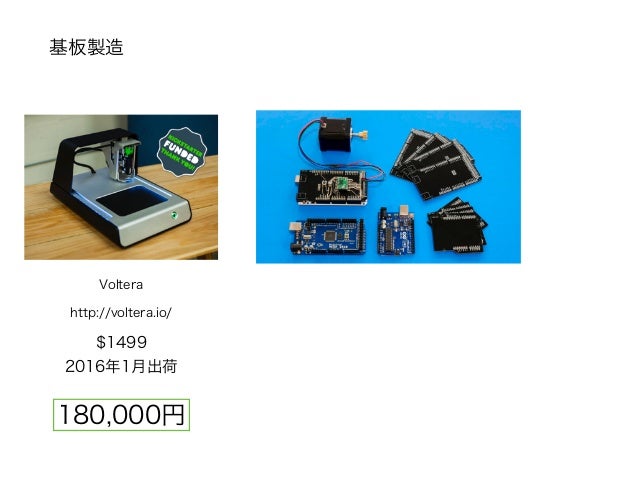

44. 基板製造 $1499 2016年1月出荷 http://voltera.io/ Voltera 180,000円

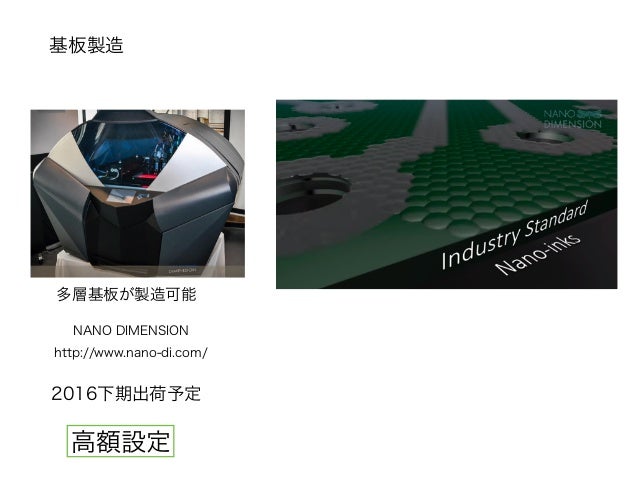

45. 基板製造多層基板が製造可能 http://www.nano-di.com/ NANO DIMENSION 2016下期出荷予定高額設定

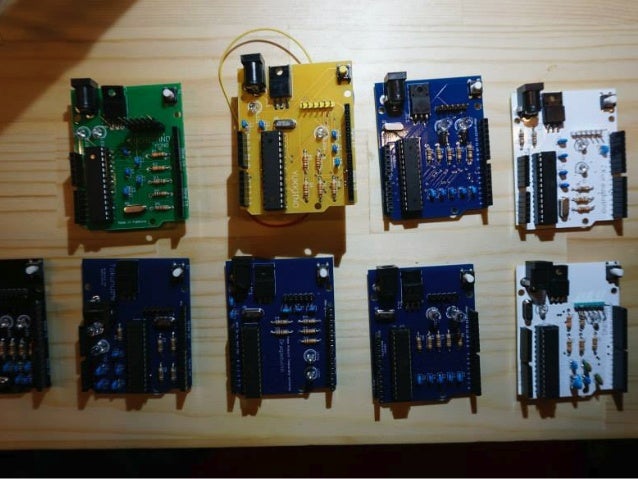

46. PCB Service サービス名 Process Time 10枚(緑) 10枚(赤) エリア Fusion PCB by seemed studio 5-7営業日 $9.9 $19.9 広東省深セン市 ELECROW 広東省深セン市 ELEC Freak Studio $9.9 $9.9 広東省深セン市 PCWAY 2-3営業日 $12 浙江省杭州市 OSH Spark 12営業日 $85.05(紫) $85.05(紫) 米国 DFRobot 5営業日 $9.5 $12.5 上海海外では、10枚で$10ぐらいが相場

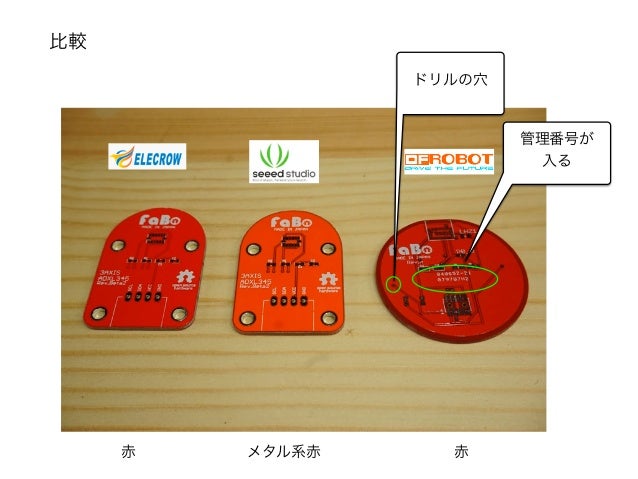

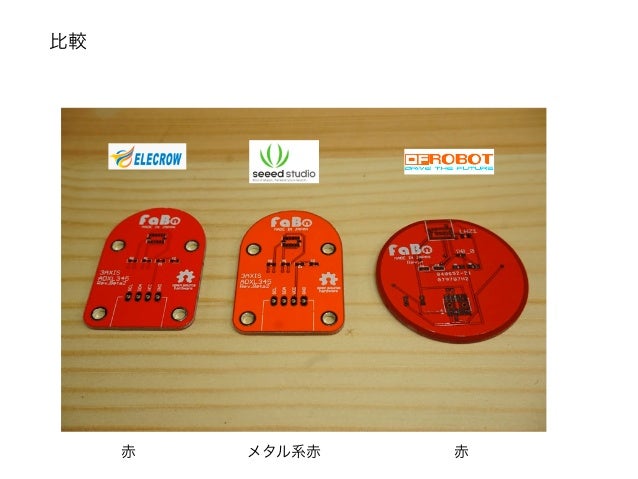

47. 比較メタル系赤赤赤

48. 比較メタル系赤赤赤管理番号が入るドリルの穴

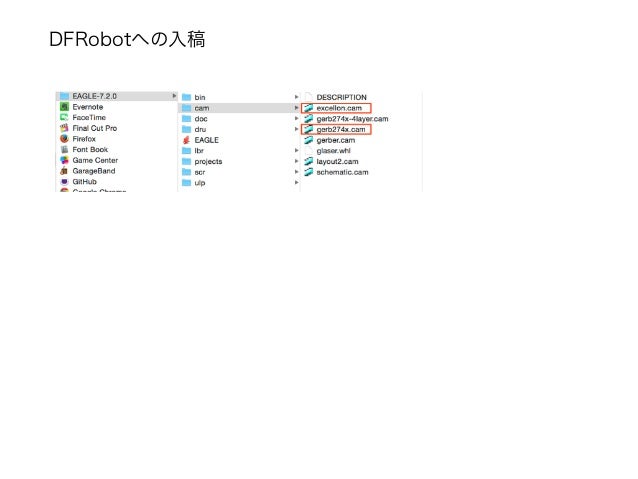

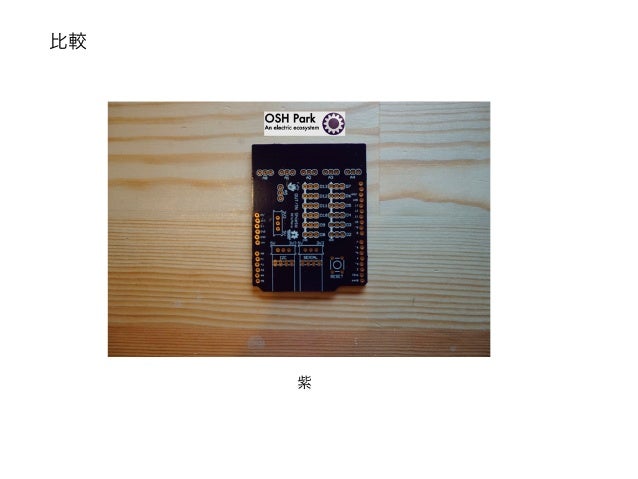

49. 比較紫

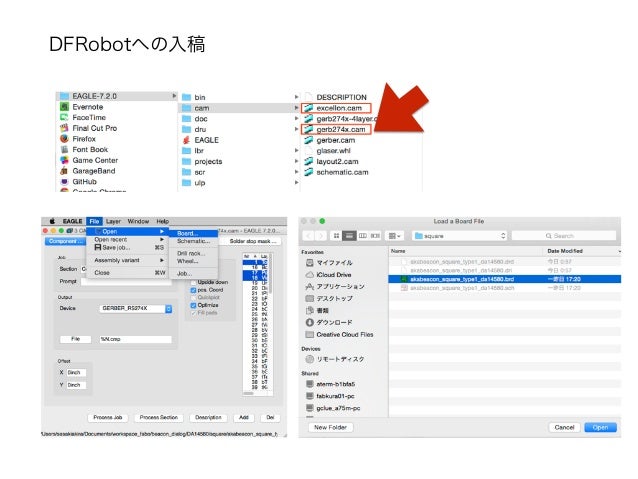

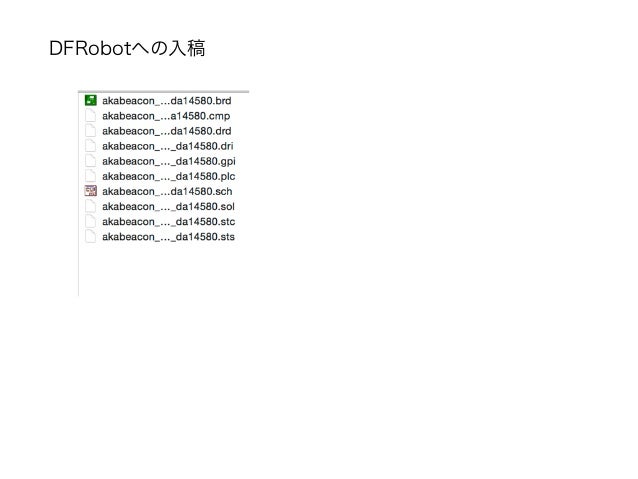

50. DFRobotへの入稿

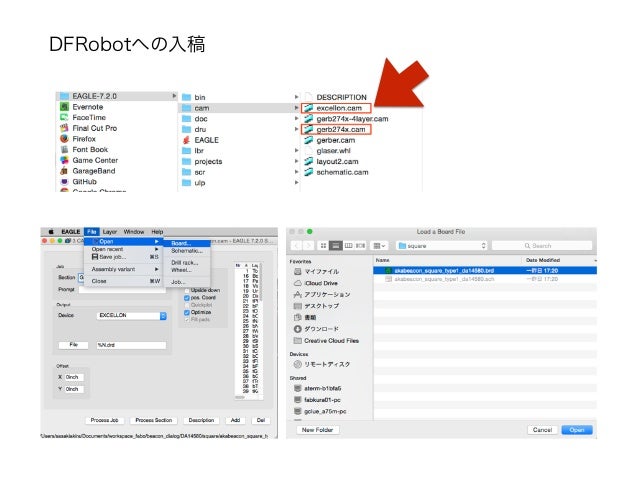

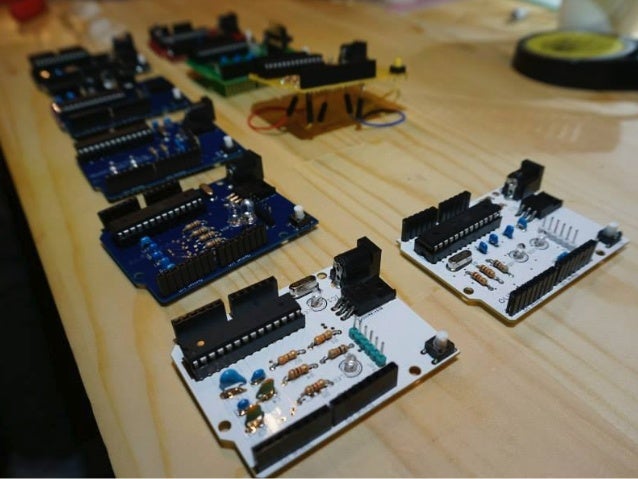

52. DFRobotへの入稿 drd, dri形式のファイルが生成される

55. DFRobotへの入稿 manufacture@dfrobot.com にメールで送る

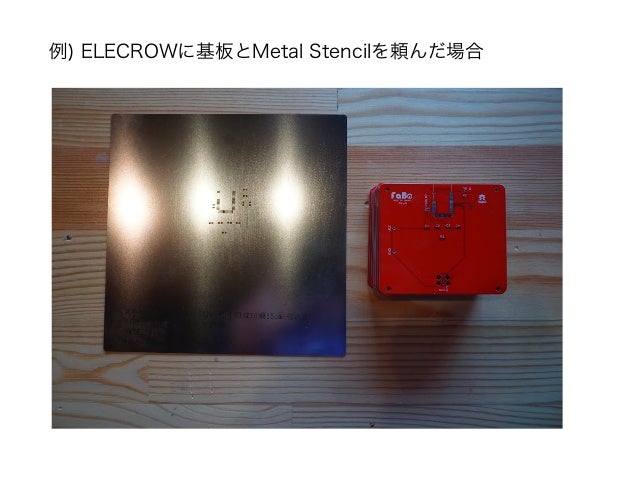

56. 例) ELECROWに基板とMetal Stencilを頼んだ場合

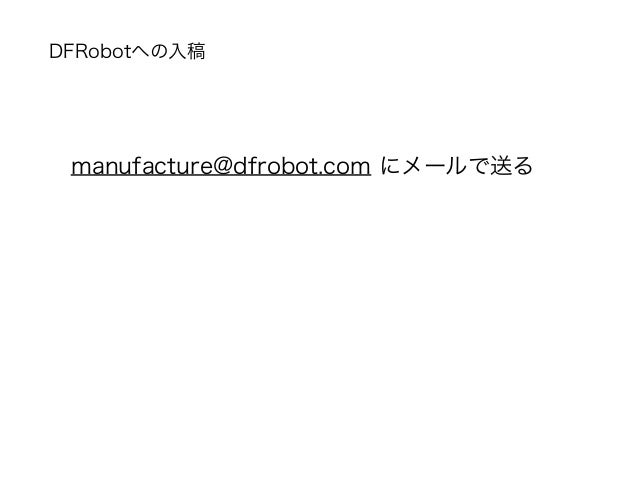

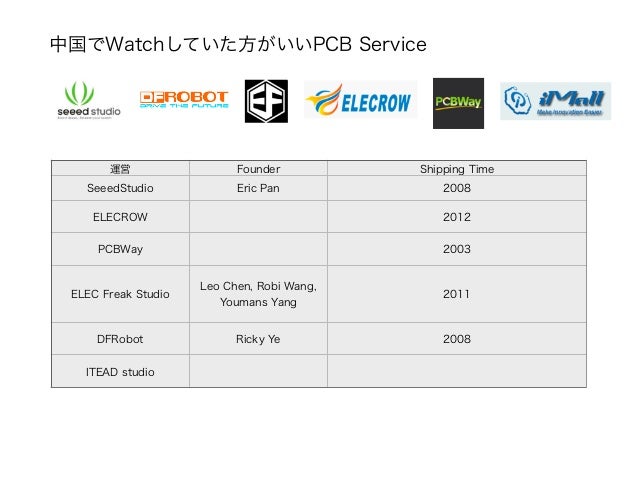

57. 中国でWatchしていた方がいいPCB Service 運営 Founder Shipping Time SeeedStudio Eric Pan 2008 ELECROW 2012 PCBWay 2003 ELEC Freak Studio Leo Chen, Robi Wang, Youmans Yang 2011 DFRobot Ricky Ye 2008 ITEAD studio

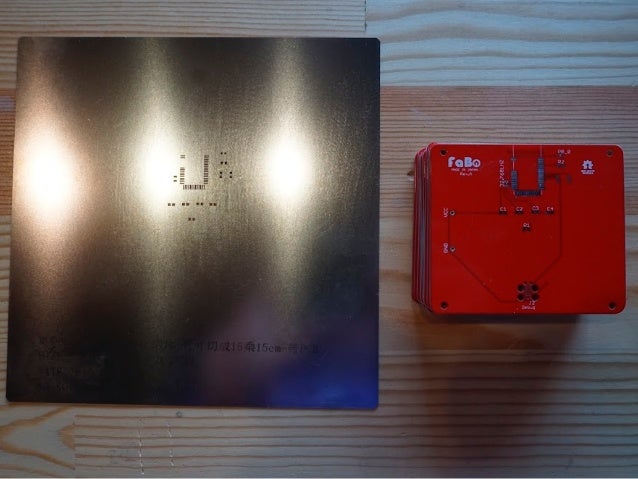

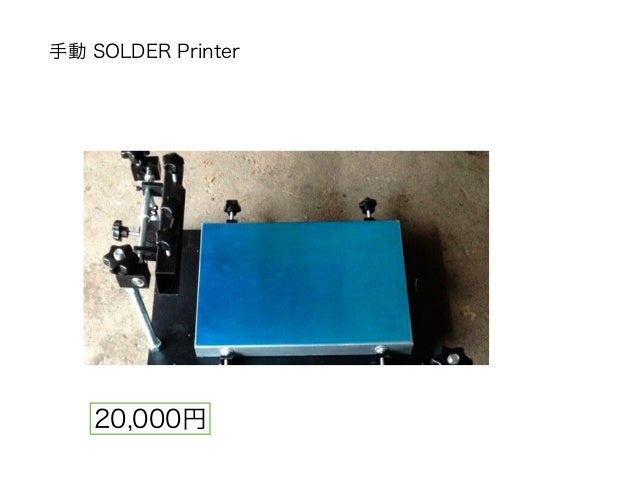

59. 手動 SOLDER Printer 20,000円

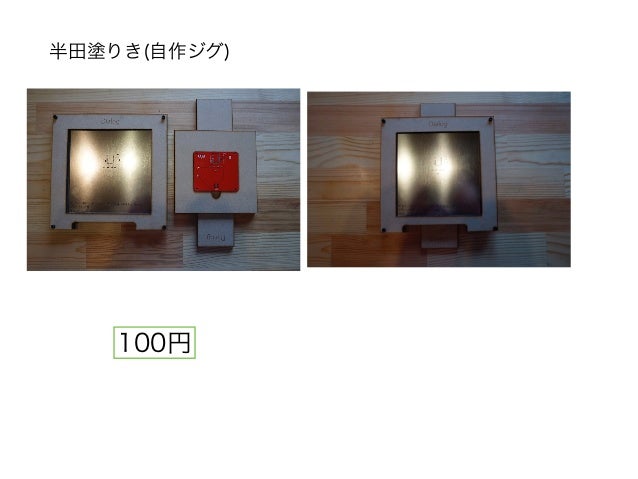

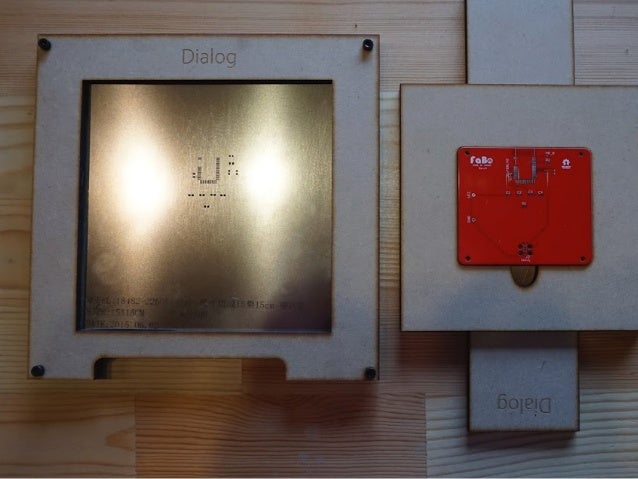

60. 半田塗りき(自作ジグ) 100円

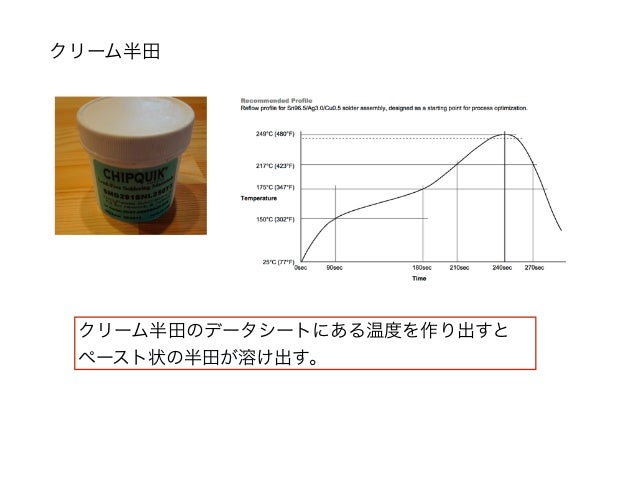

61. クリーム半田クリーム半田のデータシートにある温度を作り出すとペースト状の半田が溶け出す。

62. クリーム半田を塗る

64. 部品実装 - ピンセット

65. 部品実装 - 手動 250,000円

66. 部品実装 - 自動 300,000円数千万円試作用Chip Mounter 産業用Chip Mounter TM-240A

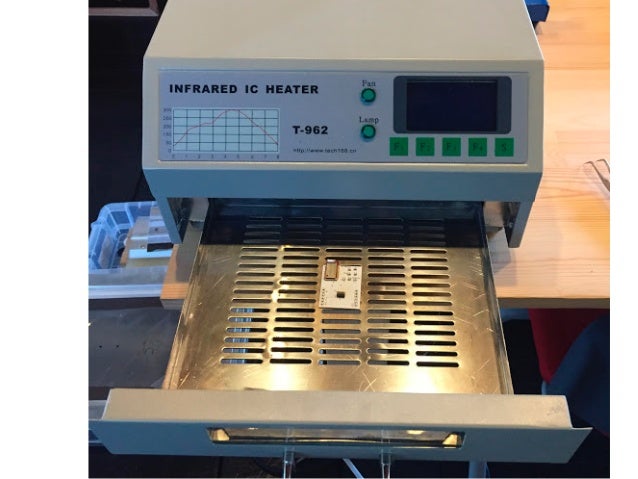

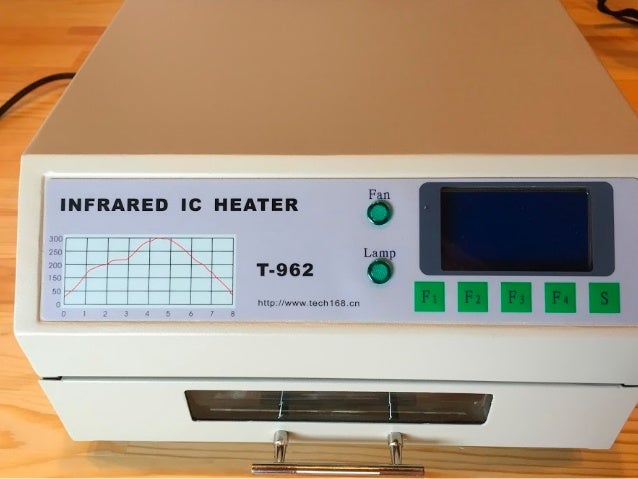

68. リフロー炉 T-962 約 30,000円

70. テスト - 電波暗箱

71. テスト - 電波暗箱約 120,000円

72. テスト - 顕微鏡 HandyMicron2 http://www.tecnosite.co.jp/electronics/pc/microscope/handymicron2/ 14,800円

73. テスト - ロジックアナライザ LogiScope https://www.oscium.com/logic-analyzers $245.98

74. テスト - オシロスコープ SmartScope https://www.lab-nation.com/store $229

75. テスト - スペクトルアナライザ (2.4GHz BLEもサポート) Anritsu MS2830Aoscium Wi-PryPro $199.97 128万円 Tektronix RSA306 41万3000円

76. テスト - BLEパケットスニファ TI CC2540 USB Dongle TI SmartRF Protocol   Packet Sniﬀer + TI CC2540 USB Dongle + Nordic Semiconductor nRF51-Dongle Nordic Semiconductor nRF Sniﬀer + $49.00 Peryton-Smart $49.00+α ¥6,539.3 + Ubertooth one $119.95
