1. nftables: The Next Generation Firewall in Linux Tomofumi Hayashi @s1061123 第11回カーネル/VM探検隊

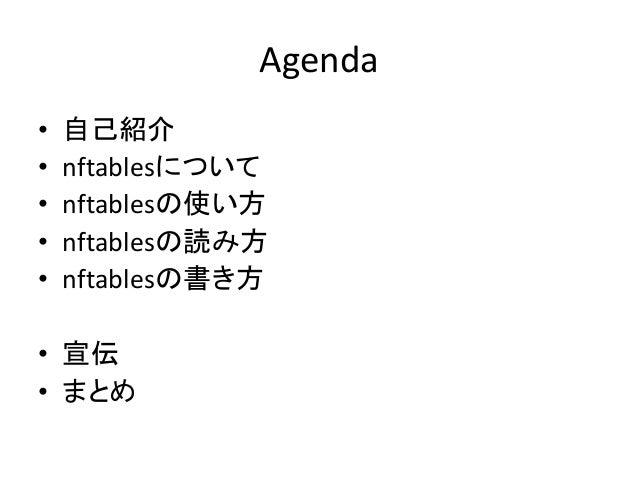

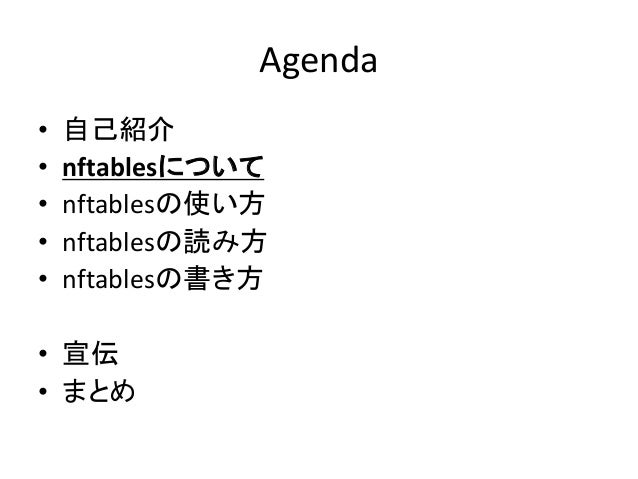

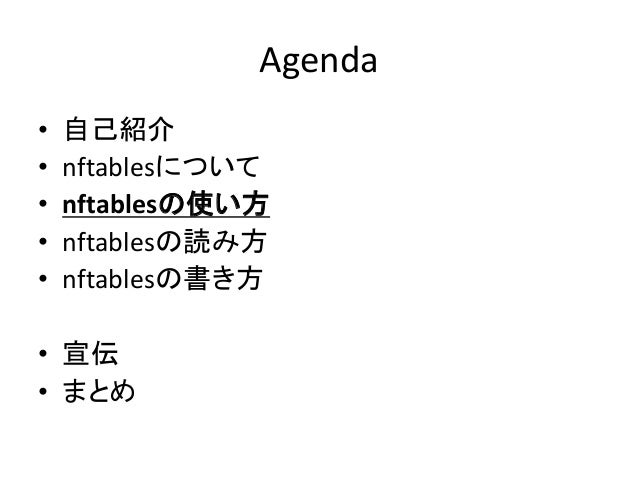

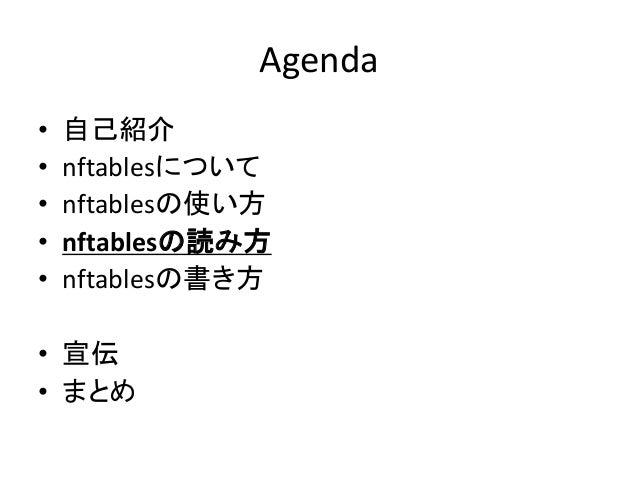

2. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの書き方 • 宣伝 • まとめ

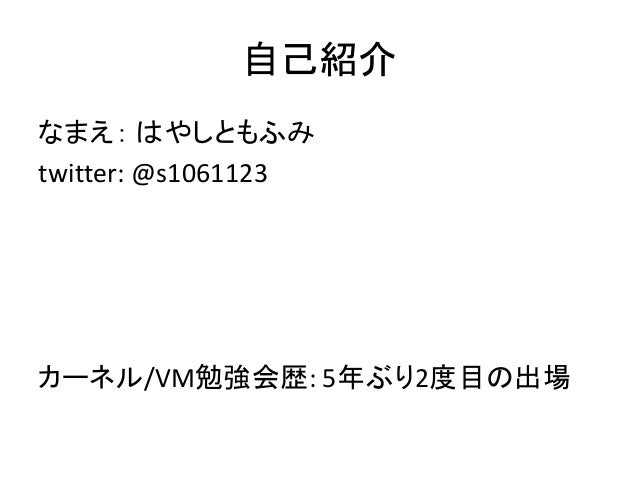

4. 自己紹介なまえ：はやしともふみ twitter: @s1061123 カーネル/VM勉強会歴: 5年ぶり2度目の出場

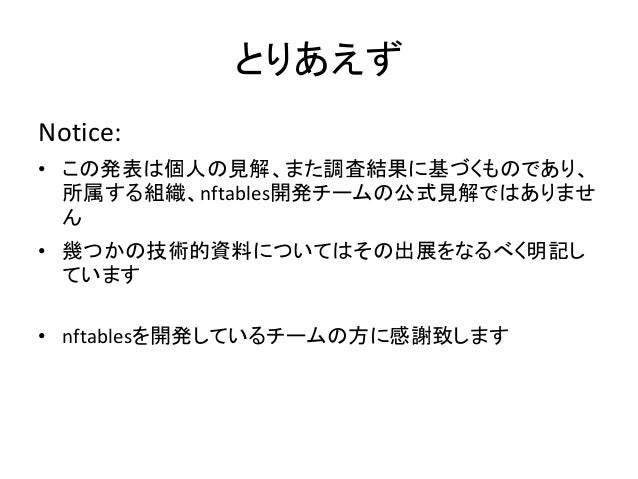

5. とりあえず Notice: • この発表は個人の見解、また調査結果に基づくものであり、所属する組織、nftables開発チームの公式見解ではありません • 幾つかの技術的資料についてはその出展をなるべく明記しています • nftablesを開発しているチームの方に感謝致します

6. http://s1061123.net/nft/

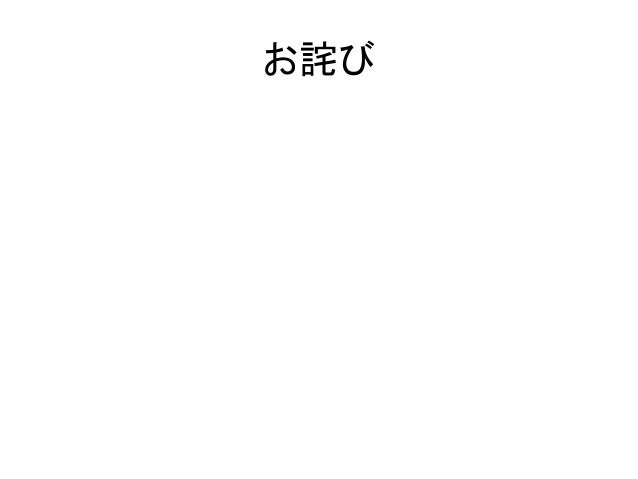

7. お詫び

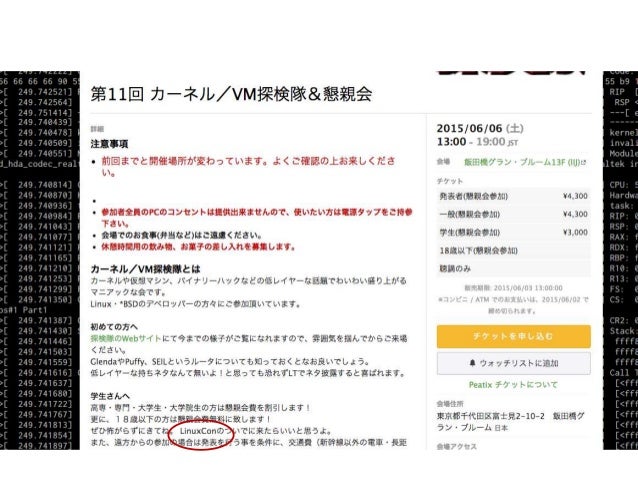

8. ？!

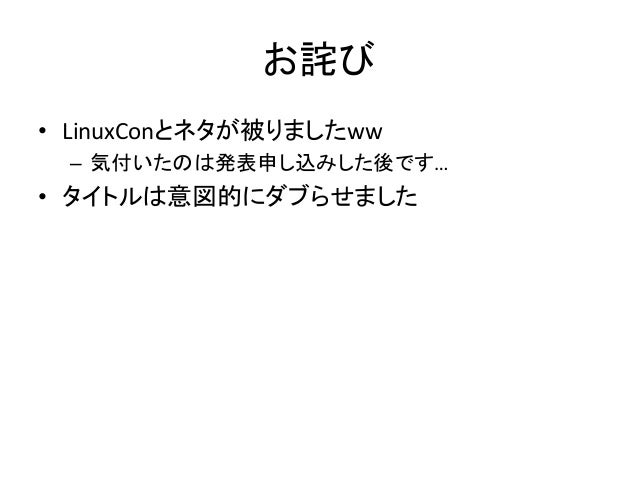

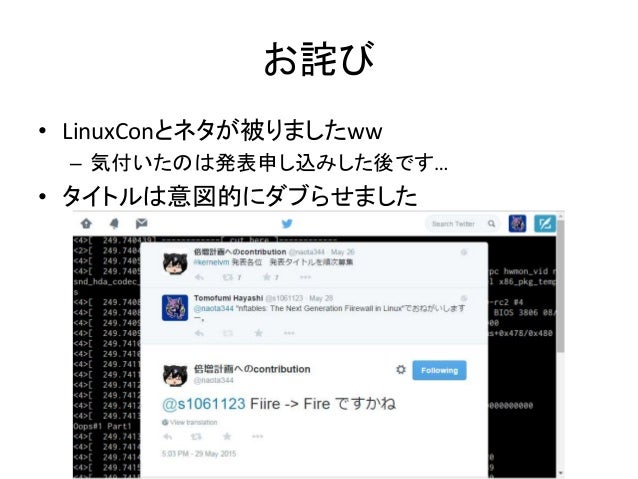

9. お詫び • LinuxConとネタが被りましたww – 気付いたのは発表申し込みした後です… • タイトルは意図的にダブらせました

10. お詫び • LinuxConとネタが被りましたww – 気付いたのは発表申し込みした後です… • タイトルは意図的にダブらせました

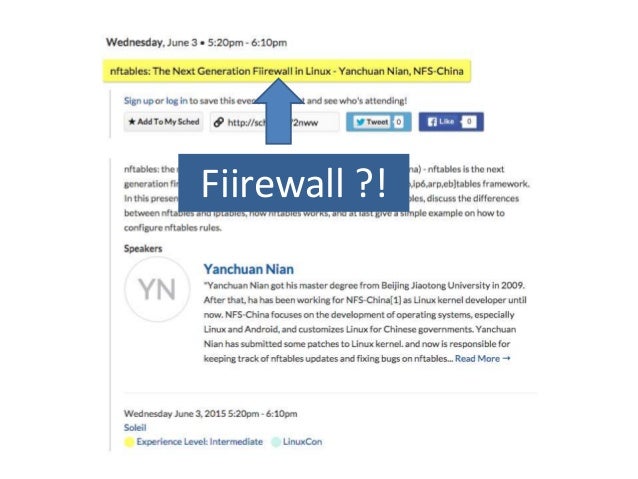

11. Fiirewall ?!

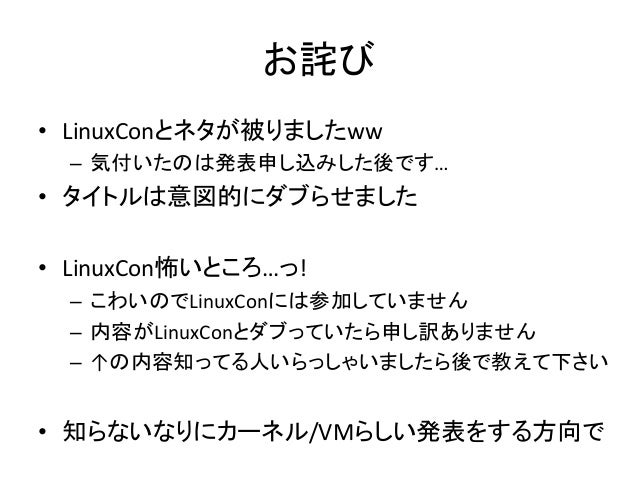

12. お詫び • LinuxConとネタが被りましたww – 気付いたのは発表申し込みした後です… • タイトルは意図的にダブらせました • LinuxCon怖いところ…っ! – こわいのでLinuxConには参加していません – 内容がLinuxConとダブっていたら申し訳ありません – ↑の内容知ってる人いらっしゃいましたら後で教えて下さい • 知らないなりにカーネル/VMらしい発表をする方向で

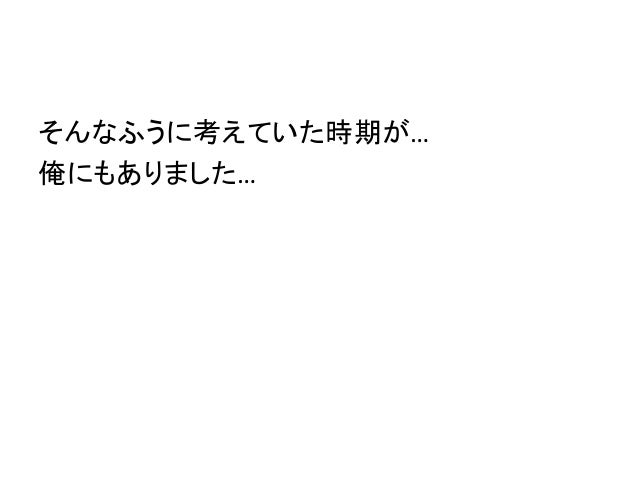

13. そんなふうに考えていた時期が… 俺にもありました…

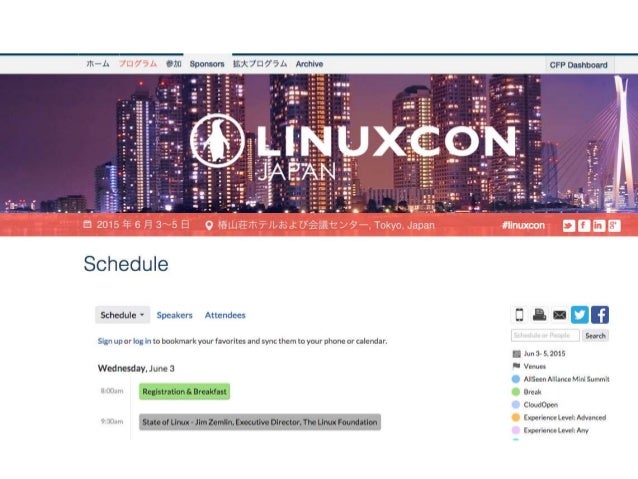

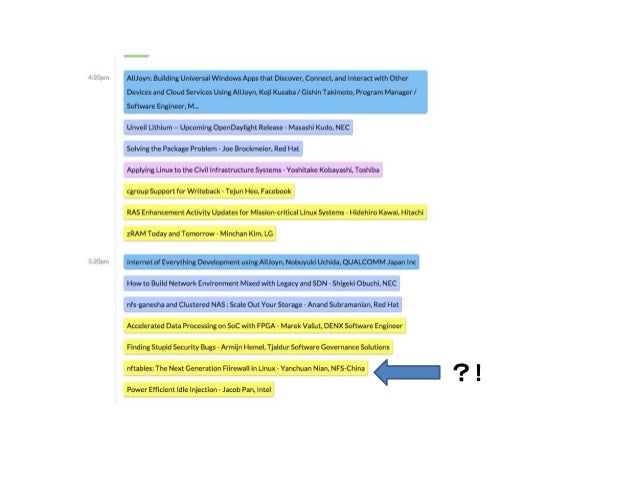

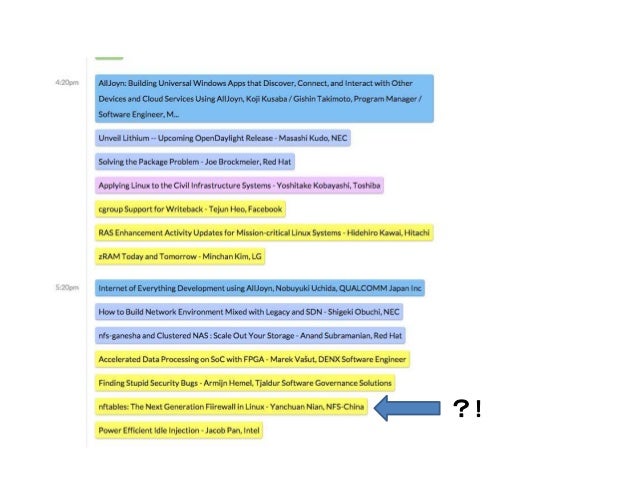

14. ？! LinuxCon前日のタイムテーブル

15. ？!

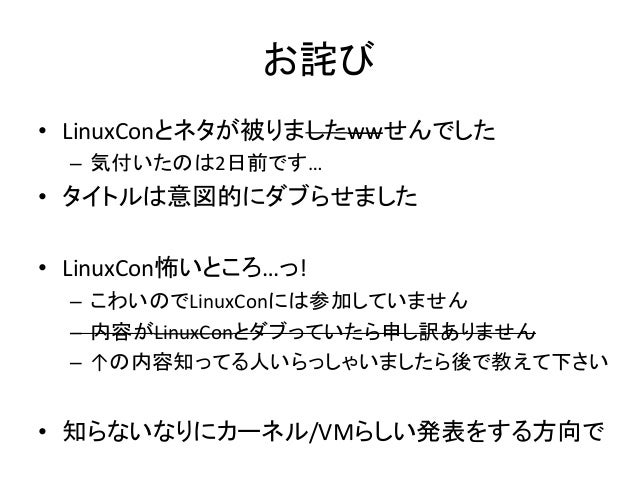

16. お詫び • LinuxConとネタが被りましたwwせんでした – 気付いたのは2日前です… • タイトルは意図的にダブらせました • LinuxCon怖いところ…っ! – こわいのでLinuxConには参加していません – 内容がLinuxConとダブっていたら申し訳ありません – ↑の内容知ってる人いらっしゃいましたら後で教えて下さい • 知らないなりにカーネル/VMらしい発表をする方向で

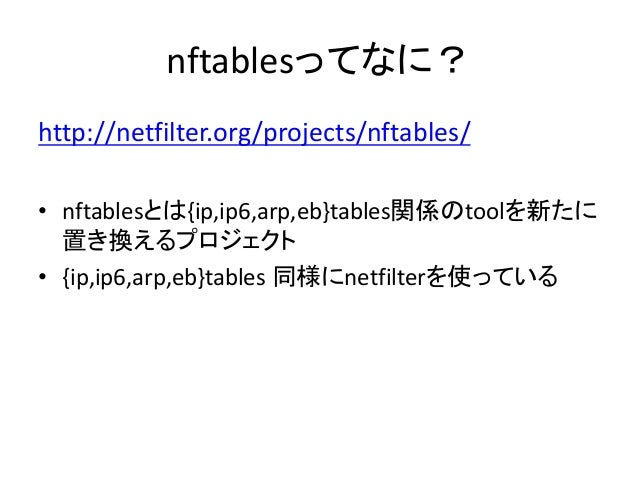

18. nftablesってなに？ http://netfilter.org/projects/nftables/ • nftablesとは{ip,ip6,arp,eb}tables関係のtoolを新たに置き換えるプロジェクト • {ip,ip6,arp,eb}tables 同様にnetfilterを使っている

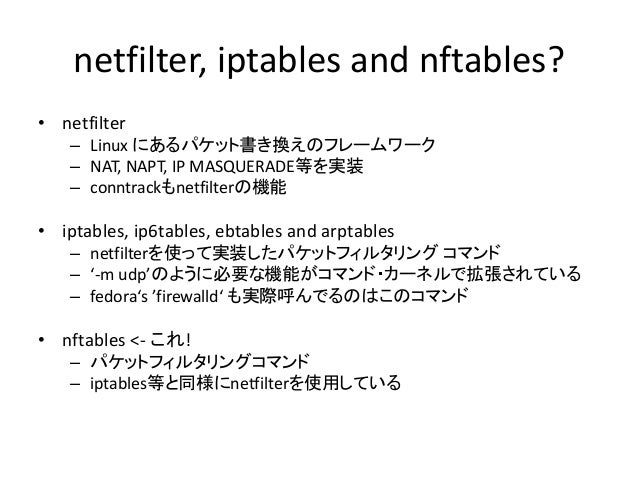

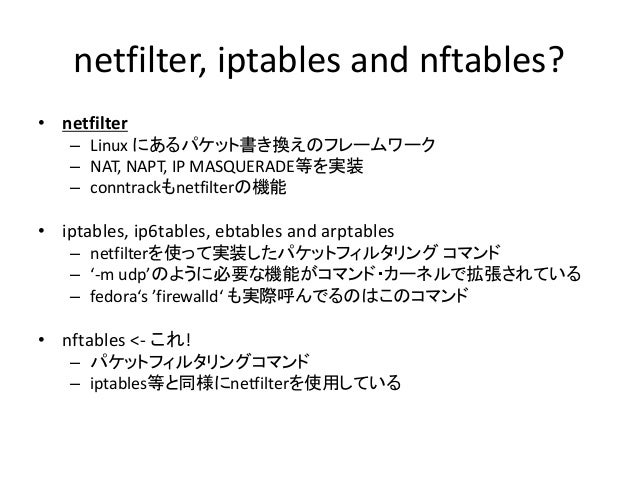

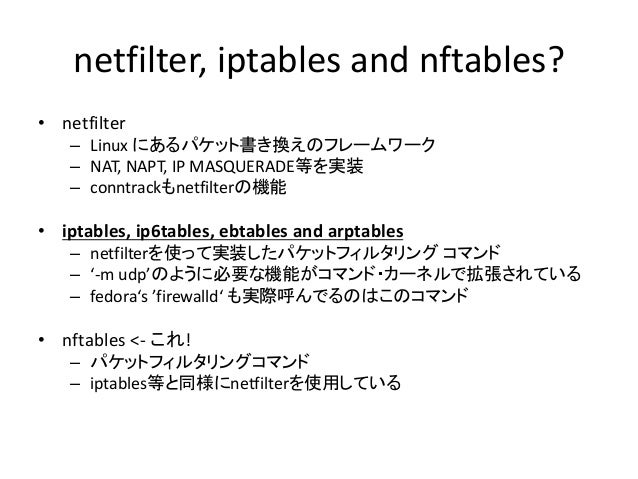

19. netfilter, iptables and nftables? • netfilter – Linux にあるパケット書き換えのフレームワーク – NAT, NAPT, IP MASQUERADE等を実装 – conntrackもnetfilterの機能 • iptables, ip6tables, ebtables and arptables – netfilterを使って実装したパケットフィルタリングコマンド – ‘-m udp’のように必要な機能がコマンド・カーネルで拡張されている – fedora‘s ’firewalld‘ も実際呼んでるのはこのコマンド • nftables <- これ! – パケットフィルタリングコマンド – iptables等と同様にnetfilterを使用している

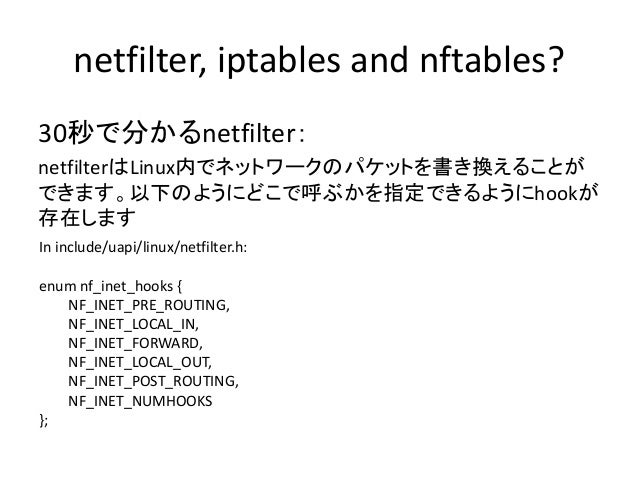

21. netfilter, iptables and nftables? 30秒で分かるnetfilter： netfilterはLinux内でネットワークのパケットを書き換えることができます。以下のようにどこで呼ぶかを指定できるようにhookが存在します In include/uapi/linux/netfilter.h: enum nf_inet_hooks { NF_INET_PRE_ROUTING, NF_INET_LOCAL_IN, NF_INET_FORWARD, NF_INET_LOCAL_OUT, NF_INET_POST_ROUTING, NF_INET_NUMHOOKS };

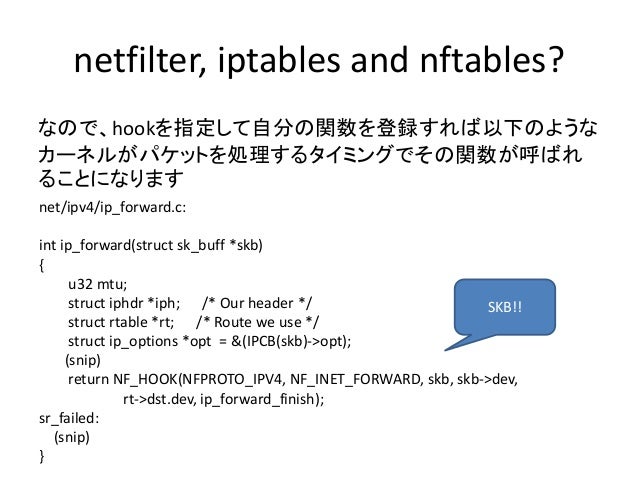

22. netfilter, iptables and nftables? なので、hookを指定して自分の関数を登録すれば以下のようなカーネルがパケットを処理するタイミングでその関数が呼ばれることになります net/ipv4/ip_forward.c: int ip_forward(struct sk_buff *skb) { u32 mtu; struct iphdr *iph; /* Our header */ struct rtable *rt; /* Route we use */ struct ip_options *opt = &(IPCB(skb)->opt); (snip) return NF_HOOK(NFPROTO_IPV4, NF_INET_FORWARD, skb, skb->dev, rt->dst.dev, ip_forward_finish); sr_failed: (snip) } SKB!!

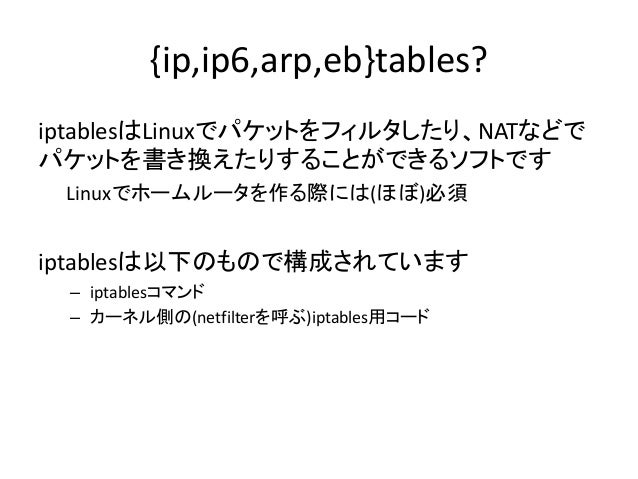

24. {ip,ip6,arp,eb}tables? iptablesはLinuxでパケットをフィルタしたり、NATなどでパケットを書き換えたりすることができるソフトです Linuxでホームルータを作る際には(ほぼ)必須 iptablesは以下のもので構成されています – iptablesコマンド – カーネル側の(netfilterを呼ぶ)iptables用コード

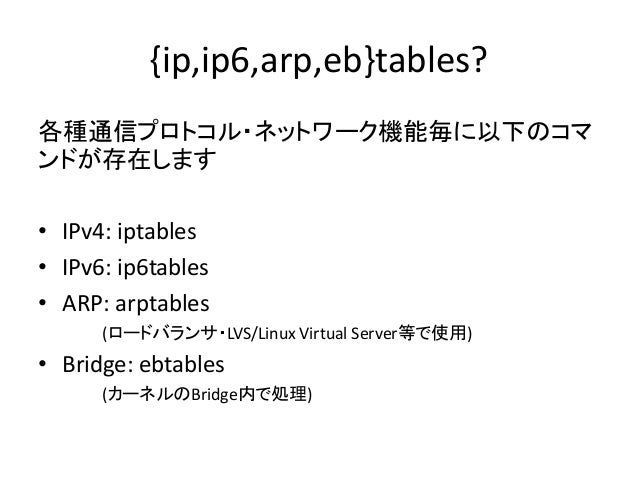

25. {ip,ip6,arp,eb}tables? 各種通信プロトコル・ネットワーク機能毎に以下のコマンドが存在します • IPv4: iptables • IPv6: ip6tables • ARP: arptables (ロードバランサ・LVS/Linux Virtual Server等で使用) • Bridge: ebtables (カーネルのBridge内で処理)

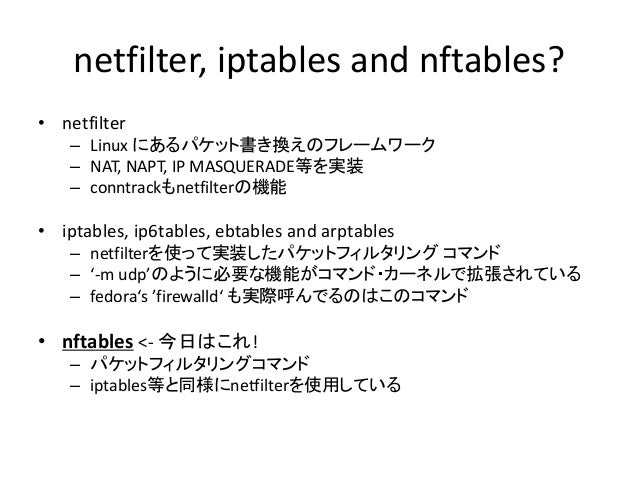

26. netfilter, iptables and nftables? • netfilter – Linux にあるパケット書き換えのフレームワーク – NAT, NAPT, IP MASQUERADE等を実装 – conntrackもnetfilterの機能 • iptables, ip6tables, ebtables and arptables – netfilterを使って実装したパケットフィルタリングコマンド – ‘-m udp’のように必要な機能がコマンド・カーネルで拡張されている – fedora‘s ’firewalld‘ も実際呼んでるのはこのコマンド • nftables <- 今日はこれ! – パケットフィルタリングコマンド – iptables等と同様にnetfilterを使用している

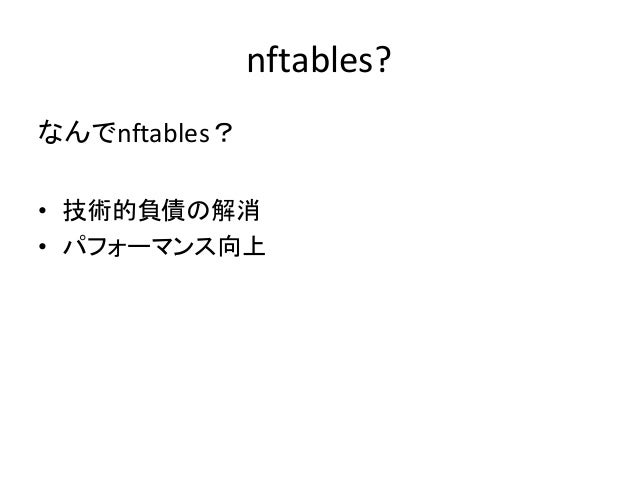

27. nftables? なんでnftables？ • 技術的負債の解消 • パフォーマンス向上

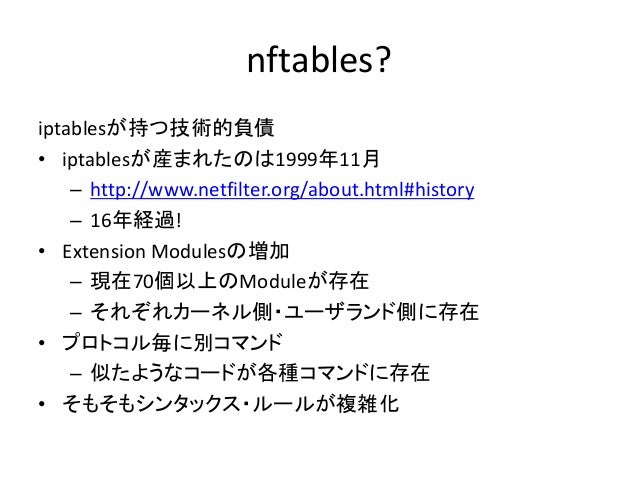

28. nftables? iptablesが持つ技術的負債 • iptablesが産まれたのは1999年11月 – http://www.netfilter.org/about.html#history – 16年経過! • Extension Modulesの増加 – 現在70個以上のModuleが存在 – それぞれカーネル側・ユーザランド側に存在 • プロトコル毎に別コマンド – 似たようなコードが各種コマンドに存在 • そもそもシンタックス・ルールが複雑化

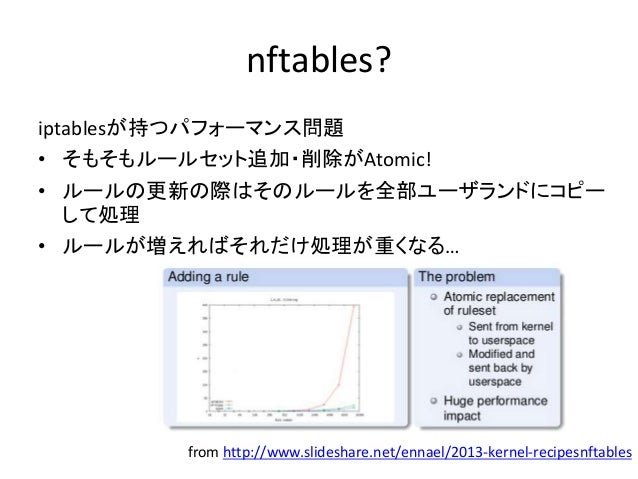

29. nftables? iptablesが持つパフォーマンス問題 • そもそもルールセット追加・削除がAtomic! • ルールの更新の際はそのルールを全部ユーザランドにコピーして処理 • ルールが増えればそれだけ処理が重くなる… from http://www.slideshare.net/ennael/2013-kernel-recipesnftables

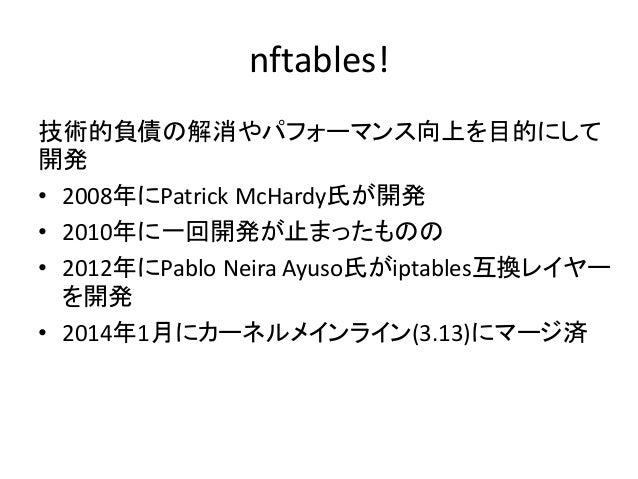

30. nftables! 技術的負債の解消やパフォーマンス向上を目的にして開発 • 2008年にPatrick McHardy氏が開発 • 2010年に一回開発が止まったものの • 2012年にPablo Neira Ayuso氏がiptables互換レイヤーを開発 • 2014年1月にカーネルメインライン(3.13)にマージ済

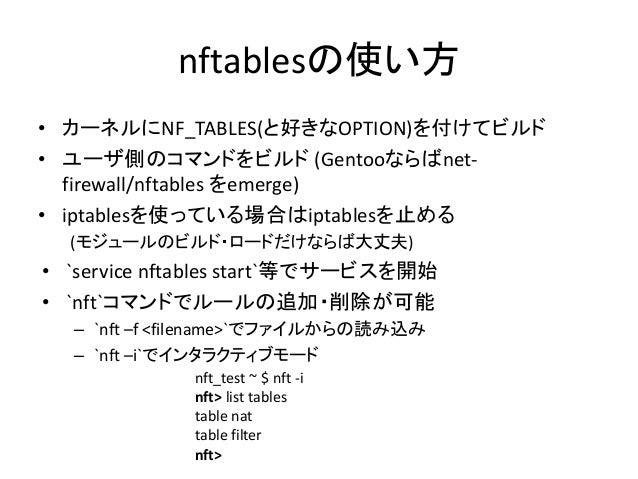

32. nftablesの使い方 • カーネルにNF_TABLES(と好きなOPTION)を付けてビルド • ユーザ側のコマンドをビルド (Gentooならばnet- firewall/nftables をemerge) • iptablesを使っている場合はiptablesを止める (モジュールのビルド・ロードだけならば大丈夫) • `service nftables start`等でサービスを開始 • `nft`コマンドでルールの追加・削除が可能 – `nft –f <filename>`でファイルからの読み込み – `nft –i`でインタラクティブモード nft_test ~ $ nft -i nft> list tables table nat table filter nft>

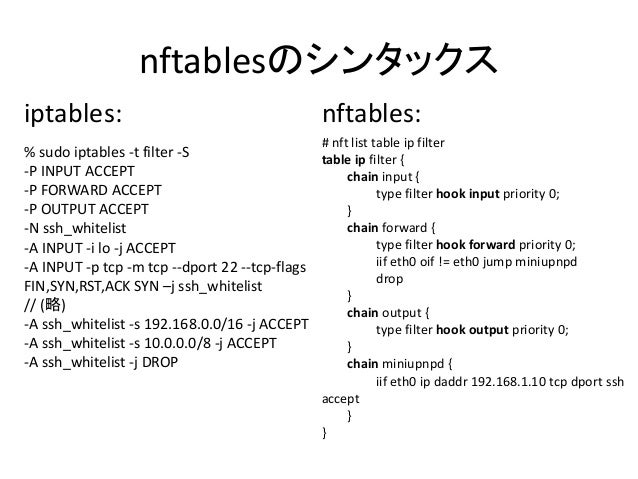

33. nftablesのシンタックス % sudo iptables -t filter -S -P INPUT ACCEPT -P FORWARD ACCEPT -P OUTPUT ACCEPT -N ssh_whitelist -A INPUT -i lo -j ACCEPT -A INPUT -p tcp -m tcp --dport 22 --tcp-flags FIN,SYN,RST,ACK SYN –j ssh_whitelist // (略) -A ssh_whitelist -s 192.168.0.0/16 -j ACCEPT -A ssh_whitelist -s 10.0.0.0/8 -j ACCEPT -A ssh_whitelist -j DROP nftables: # nft list table ip filter table ip filter { chain input { type filter hook input priority 0; } chain forward { type filter hook forward priority 0; iif eth0 oif != eth0 jump miniupnpd drop } chain output { type filter hook output priority 0; } chain miniupnpd { iif eth0 ip daddr 192.168.1.10 tcp dport ssh accept } } iptables:

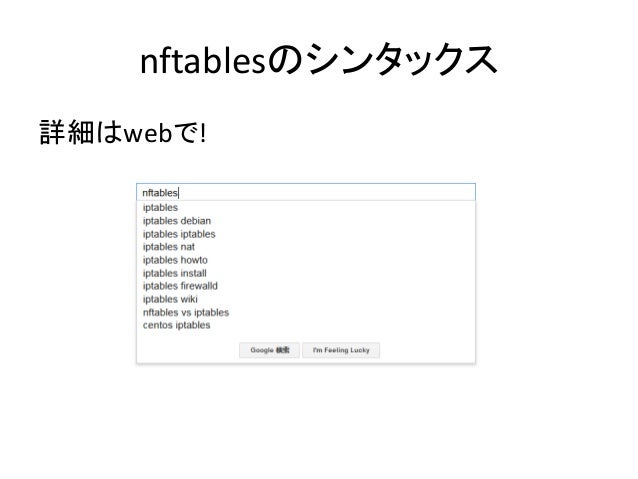

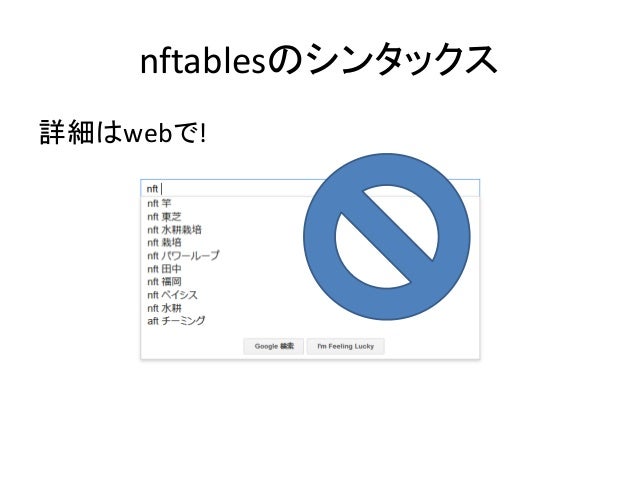

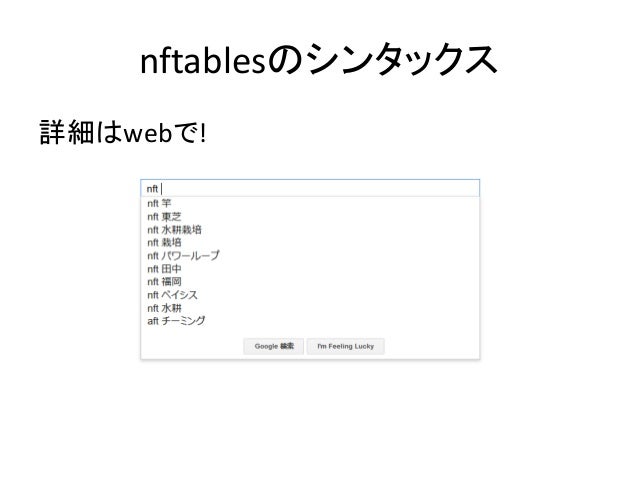

34. nftablesのシンタックス詳細はwebで!

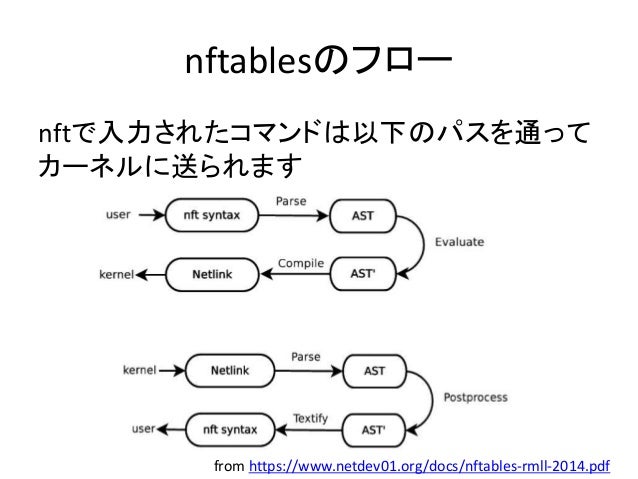

37. nftablesのフロー nftで入力されたコマンドは以下のパスを通ってカーネルに送られます from https://www.netdev01.org/docs/nftables-rmll-2014.pdf

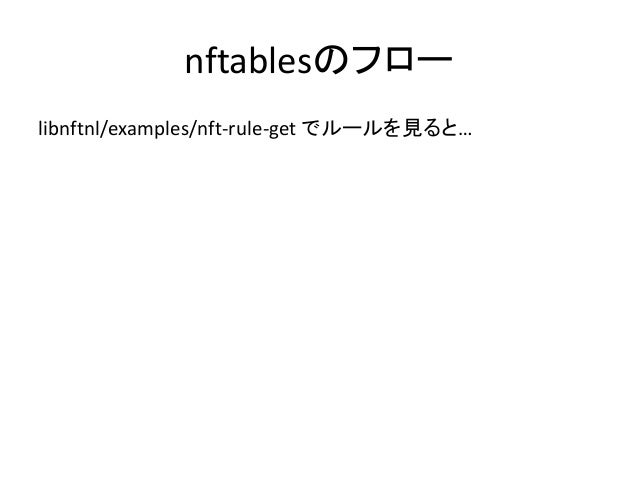

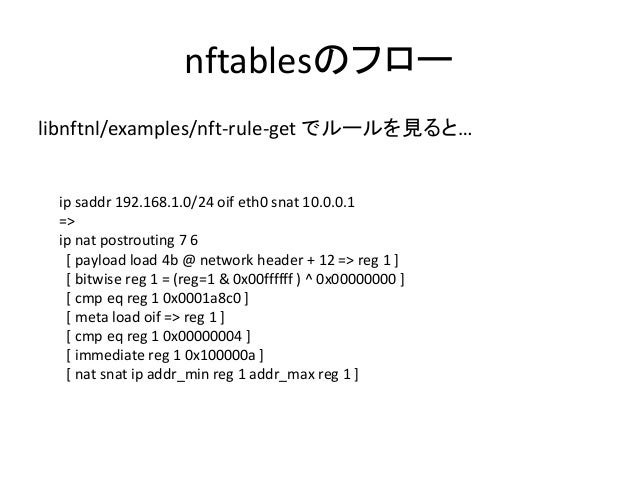

38. nftablesのフロー libnftnl/examples/nft-rule-get でルールを見ると…

39. nftablesのフロー libnftnl/examples/nft-rule-get でルールを見ると… ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ]

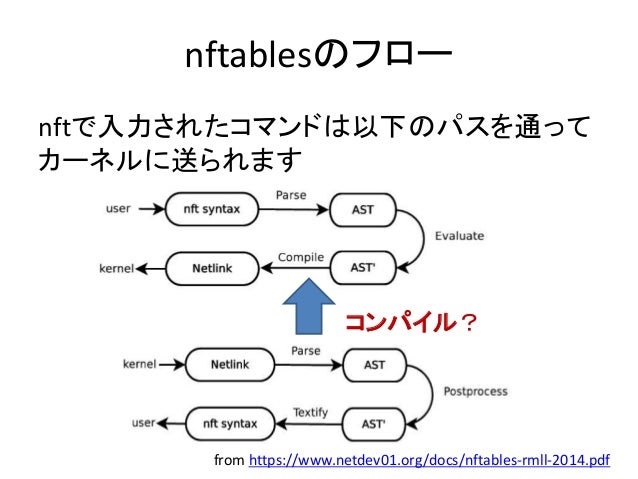

40. nftablesのフロー nftで入力されたコマンドは以下のパスを通ってカーネルに送られます from https://www.netdev01.org/docs/nftables-rmll-2014.pdf コンパイル？

41. nftablesのフロー nftで入力されたコマンドは以下のパスを通ってカーネルに送られます from https://www.netdev01.org/docs/nftables-rmll-2014.pdf コンパイル？

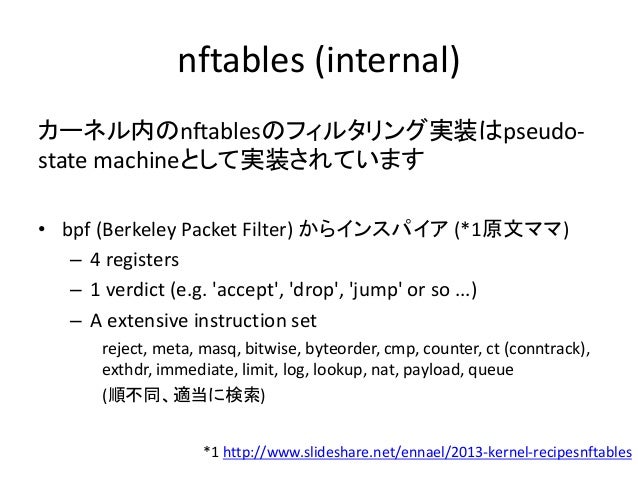

42. nftables (internal) カーネル内のnftablesのフィルタリング実装はpseudo- state machineとして実装されています • bpf (Berkeley Packet Filter) からインスパイア (*1原文ママ) – 4 registers – 1 verdict (e.g. 'accept', 'drop', 'jump' or so ...) – A extensive instruction set reject, meta, masq, bitwise, byteorder, cmp, counter, ct (conntrack), exthdr, immediate, limit, log, lookup, nat, payload, queue (順不同、適当に検索) *1 http://www.slideshare.net/ennael/2013-kernel-recipesnftables

43. nftables (internal) カーネル内のnftablesのフィルタリング実装はpseudo- state machineとして実装されています = カーネル内のVM → カーネル/VM!! • bpf (Berkeley Packet Filter) からインスパイア (*1原文ママ) – 4 registers – 1 verdict (e.g. 'accept', 'drop', 'jump' or so ...) – A extensive instruction set reject, meta, masq, bitwise, byteorder, cmp, counter, ct (conntrack), exthdr, immediate, limit, log, lookup, nat, payload, queue (順不同、適当に検索) *1 http://www.slideshare.net/ennael/2013-kernel-recipesnftables

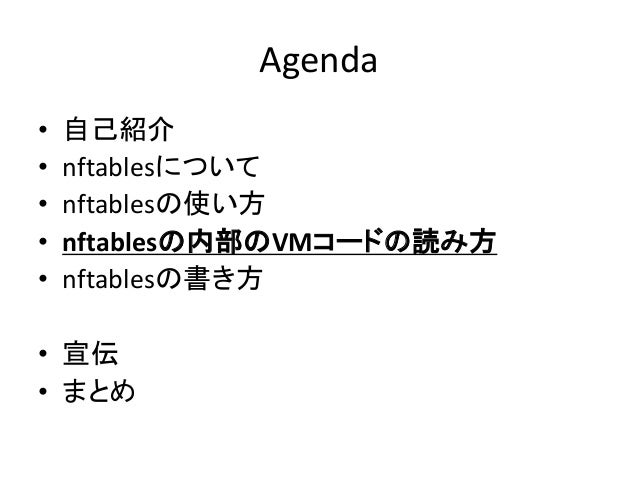

45. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの内部のVMコードの読み方 • nftablesの書き方 • 宣伝 • まとめ

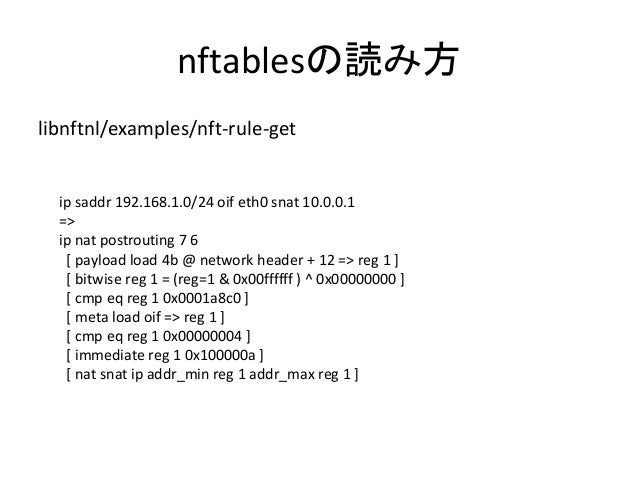

46. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ]

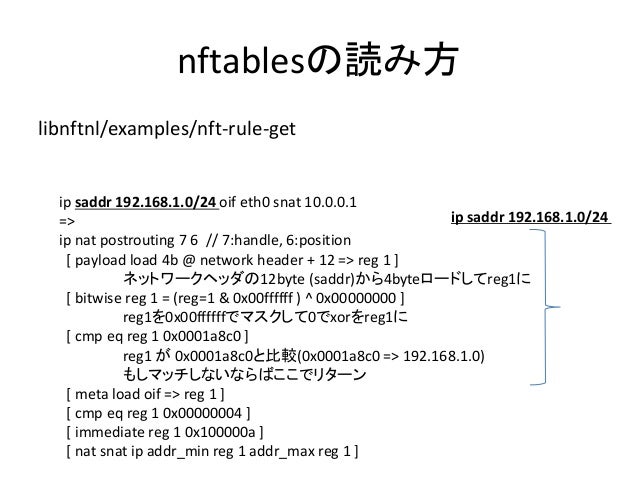

47. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 // 7:handle, 6:position [ payload load 4b @ network header + 12 => reg 1 ] ネットワークヘッダの12byte (saddr)から4byteロードしてreg1に [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] reg1を0x00ffffffでマスクして0でxorをreg1に [ cmp eq reg 1 0x0001a8c0 ] reg1 が 0x0001a8c0と比較(0x0001a8c0 => 192.168.1.0) もしマッチしないならばここでリターン [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] ip saddr 192.168.1.0/24

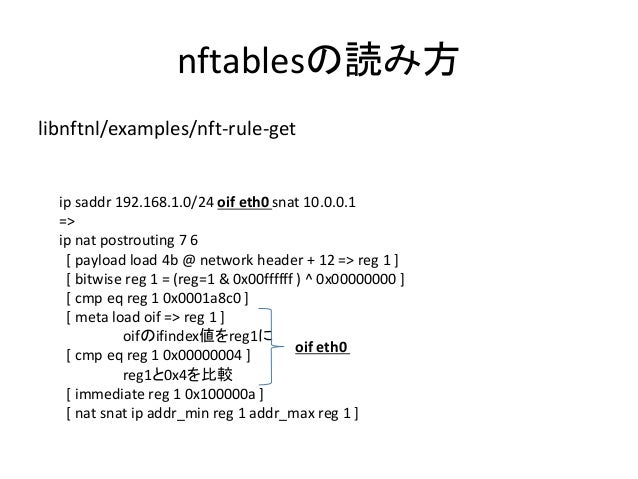

48. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] oifのifindex値をreg1に [ cmp eq reg 1 0x00000004 ] reg1と0x4を比較 [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] oif eth0

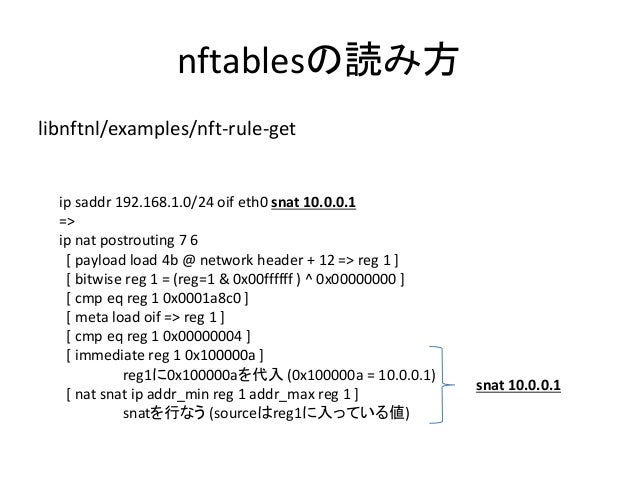

49. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] reg1に0x100000aを代入 (0x100000a = 10.0.0.1) [ nat snat ip addr_min reg 1 addr_max reg 1 ] snatを行なう (sourceはreg1に入っている値) snat 10.0.0.1

50. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ]

51. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] ね、簡単でしょ？

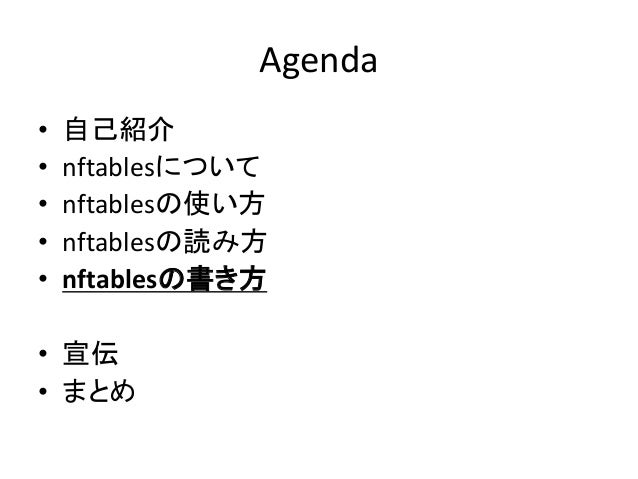

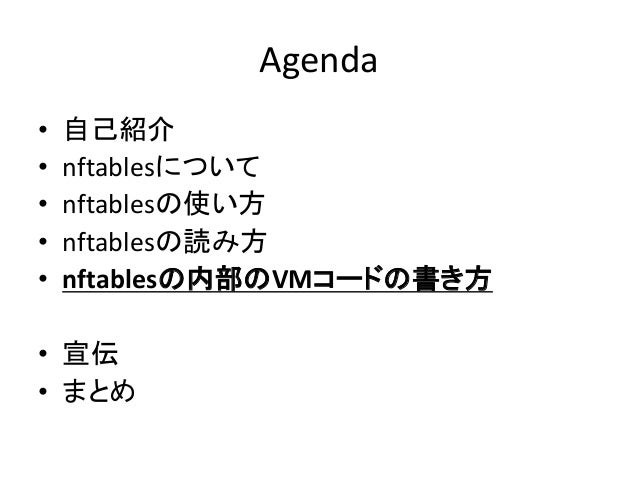

53. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの内部のVMコードの書き方 • 宣伝 • まとめ

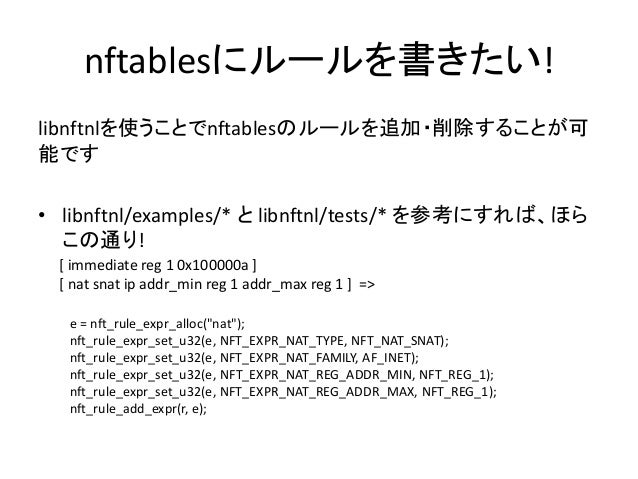

54. nftablesにルールを書きたい! libnftnlを使うことでnftablesのルールを追加・削除することが可能です • libnftnl/examples/* と libnftnl/tests/* を参考にすれば、ほらこの通り! e = nft_rule_expr_alloc("nat"); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_TYPE, NFT_NAT_SNAT); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_FAMILY, AF_INET); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_REG_ADDR_MIN, NFT_REG_1); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_REG_ADDR_MAX, NFT_REG_1); nft_rule_add_expr(r, e); [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] =>

55. nftablesにルールを書きたい! libnftnlを使うことでnftablesのルールを追加・削除することが可能です • libnftnl/examples/* と libnftnl/tests/* を参考にすれば、ほらこの通り! e = nft_rule_expr_alloc("nat"); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_TYPE, NFT_NAT_SNAT); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_FAMILY, AF_INET); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_REG_ADDR_MIN, NFT_REG_1); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_REG_ADDR_MAX, NFT_REG_1); nft_rule_add_expr(r, e); [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] =>

56. nftablesにルールを書きたい! nl = mnl_socket_open(NETLINK_NETFILTER); if (mnl_socket_bind(nl, 0, MNL_SOCKET_AUTOPID) < 0) { perror("mnl_socket_bind"); return -1; } } batch = mnl_nlmsg_batch_start(buf, sizeof(buf)); nft_mnl_batch_put(mnl_nlmsg_batch_current(batch), NFNL_MSG_BATCH_BEGIN, seq++); mnl_nlmsg_batch_next(batch); nlh = nft_rule_nlmsg_build_hdr(mnl_nlmsg_batch_current(batch), cmd, nft_rule_attr_get_u32(rule, NFT_RULE_ATTR_FAMILY), NLM_F_APPEND|NLM_F_CREATE|NLM_F_ACK, seq++); nft_rule_nlmsg_build_payload(nlh, rule); nft_rule_free(rule); mnl_nlmsg_batch_next(batch); nft_mnl_batch_put(mnl_nlmsg_batch_current(batch), NFNL_MSG_BATCH_END, seq++); mnl_nlmsg_batch_next(batch); ret = mnl_socket_sendto(nl, mnl_nlmsg_batch_head(batch), mnl_nlmsg_batch_size(batch)); mnl_nlmsg_batch_stop(batch); ret = mnl_socket_recvfrom(nl, buf, sizeof(buf)); ret = mnl_cb_run(buf, ret, 0, mnl_socket_get_portid(nl), NULL, NULL); Netlink (libnml等)でカーネルに送信!!!

57. nftablesにルールを書きたい! nl = mnl_socket_open(NETLINK_NETFILTER); if (mnl_socket_bind(nl, 0, MNL_SOCKET_AUTOPID) < 0) { perror("mnl_socket_bind"); return -1; } } batch = mnl_nlmsg_batch_start(buf, sizeof(buf)); nft_mnl_batch_put(mnl_nlmsg_batch_current(batch), NFNL_MSG_BATCH_BEGIN, seq++); mnl_nlmsg_batch_next(batch); nlh = nft_rule_nlmsg_build_hdr(mnl_nlmsg_batch_current(batch), cmd, nft_rule_attr_get_u32(rule, NFT_RULE_ATTR_FAMILY), NLM_F_APPEND|NLM_F_CREATE|NLM_F_ACK, seq++); nft_rule_nlmsg_build_payload(nlh, rule); nft_rule_free(rule); mnl_nlmsg_batch_next(batch); nft_mnl_batch_put(mnl_nlmsg_batch_current(batch), NFNL_MSG_BATCH_END, seq++); mnl_nlmsg_batch_next(batch); ret = mnl_socket_sendto(nl, mnl_nlmsg_batch_head(batch), mnl_nlmsg_batch_size(batch)); mnl_nlmsg_batch_stop(batch); ret = mnl_socket_recvfrom(nl, buf, sizeof(buf)); ret = mnl_cb_run(buf, ret, 0, mnl_socket_get_portid(nl), NULL, NULL); ほら、簡単でしょ？ Netlink (libnml等)でカーネルに送信!!!

59. 宣伝 MiniUPnPがnftablesをサポートすることになりました – MiniUPnPはNATの内側からforwardingの穴を簡単に開けることができるNAT向けの機能IGDの実装です – 先月からgithubのcurrentのコードに入っています => 「UPnPが無いから…」と思う人も安心!!

60. まとめさぁ、みんなもnftablesで人柱になろう!!
