Boost.Spirit.QiとLLVM APIで遊ぼう

Transcript

• 1. Boost.Spirit.QiとLLVM APIで 遊ぼう NV(@nvsofts)

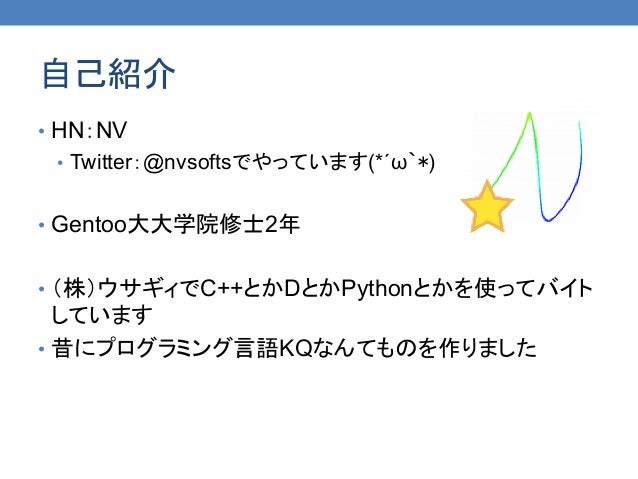

• 2. 自己紹介 •  HN：NV •  Twitter：@nvsoftsでやっています(*´ω｀*) •  Gentoo大大学院修士2年 •  （株）ウサギィでC++とかDとかPythonとかを使ってバイト しています •  昔にプログラミング言語KQなんてものを作りました

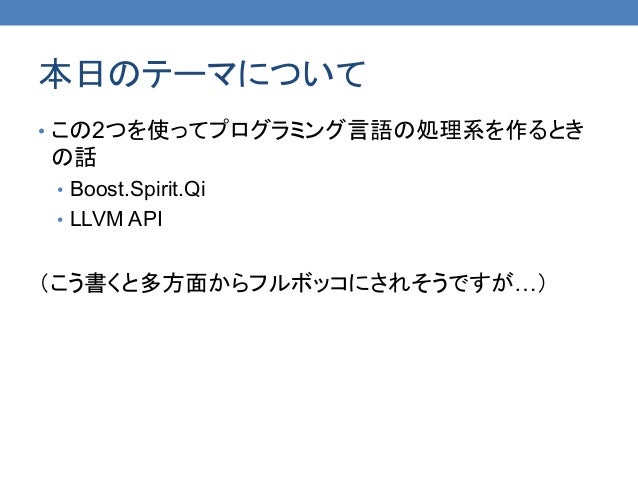

• 3. 本日のテーマについて •  この2つを使ってプログラミング言語の処理系を作るとき の話 •  Boost.Spirit.Qi •  LLVM API （こう書くと多方面からフルボッコにされそうですが…）
• 4. こんな感じに
• 5. 作成した処理系のソース •  2つのライブラリを使って作成した処理系は、GitHubに公 開しています(少し前に作ったものです) https://github.com/nvsofts/GikoLLVM/ •  コードをちらっと見ながらだと分かりやすいかも…？ •  個人差があります

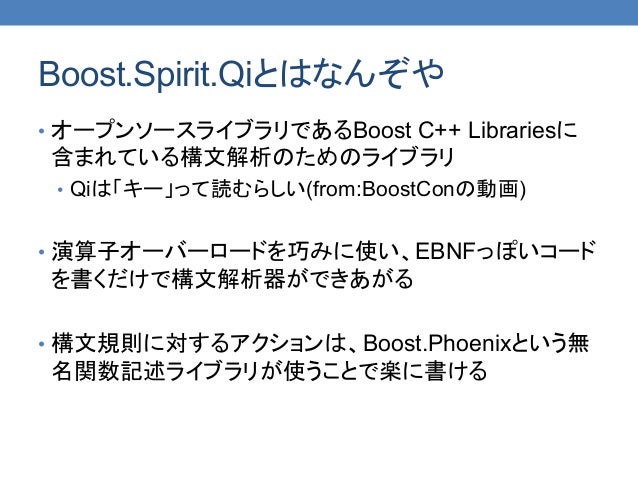

• 6. Boost.Spirit.Qiとはなんぞや •  オープンソースライブラリであるBoost C++ Librariesに 含まれている構文解析のためのライブラリ •  Qiは「キー」って読むらしい(from:BoostConの動画) •  演算子オーバーロードを巧みに使い、EBNFっぽいコード を書くだけで構文解析器ができあがる •  構文規則に対するアクションは、Boost.Phoenixという無 名関数記述ライブラリが使うことで楽に書ける

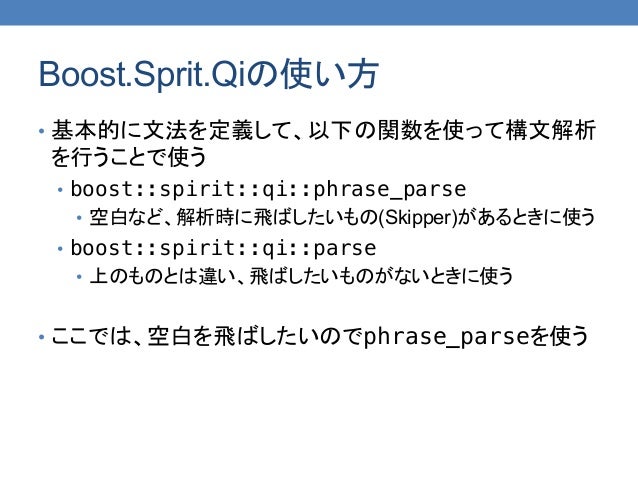

• 7. Boost.Sprit.Qiの使い方 •  基本的に文法を定義して、以下の関数を使って構文解析 を行うことで使う •  boost::spirit::qi::phrase_parse! •  空白など、解析時に飛ばしたいもの(Skipper)があるときに使う •  boost::spirit::qi::parse! •  上のものとは違い、飛ばしたいものがないときに使う •  ここでは、空白を飛ばしたいのでphrase_parseを使う

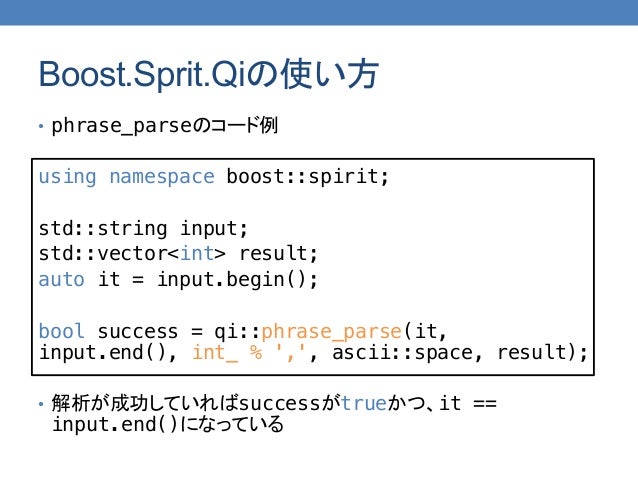

• 8. Boost.Sprit.Qiの使い方 •  phrase_parseのコード例 using namespace boost::spirit;! ! std::string input;! std::vector<int> result;! auto it = input.begin();! ! bool success = qi::phrase_parse(it, input.end(), int_ % ',', ascii::space, result);! •  解析が成功していればsuccessがtrueかつ、it == input.end()になっている

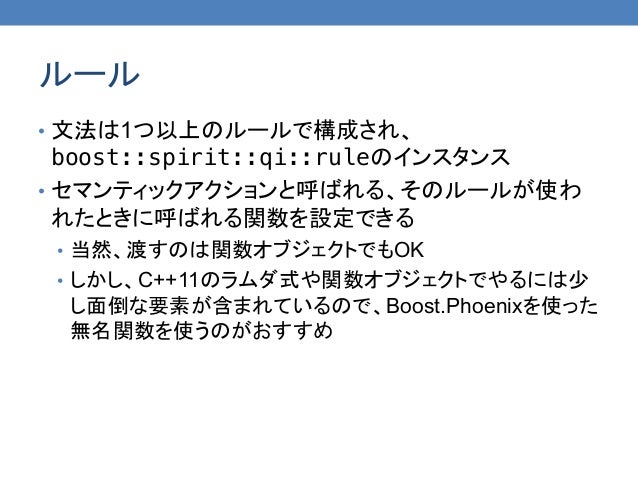

• 9. ルール •  文法は1つ以上のルールで構成され、 boost::spirit::qi::ruleのインスタンス •  セマンティックアクションと呼ばれる、そのルールが使わ れたときに呼ばれる関数を設定できる •  当然、渡すのは関数オブジェクトでもOK •  しかし、C++11のラムダ式や関数オブジェクトでやるには少 し面倒な要素が含まれているので、Boost.Phoenixを使った 無名関数を使うのがおすすめ

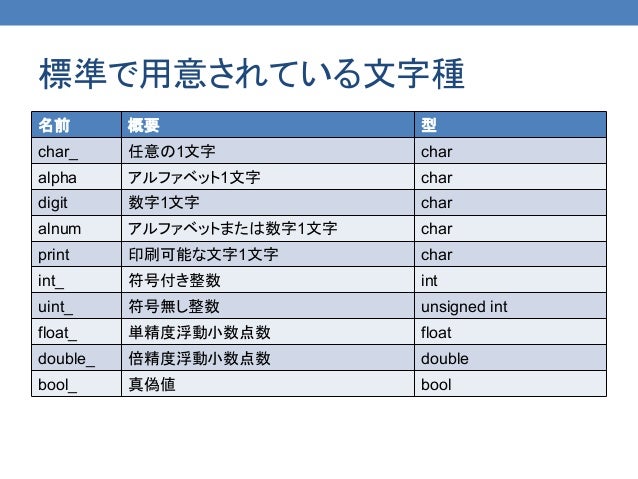

• 10. 標準で用意されている文字種 名前 概要 型 char_ 任意の1文字 char alpha アルファベット1文字 char digit 数字1文字 char alnum アルファベットまたは数字1文字 char print 印刷可能な文字1文字 char int_ 符号付き整数 int uint_ 符号無し整数 unsigned int float_ 単精度浮動小数点数 float double_ 倍精度浮動小数点数 double bool_ 真偽値 bool

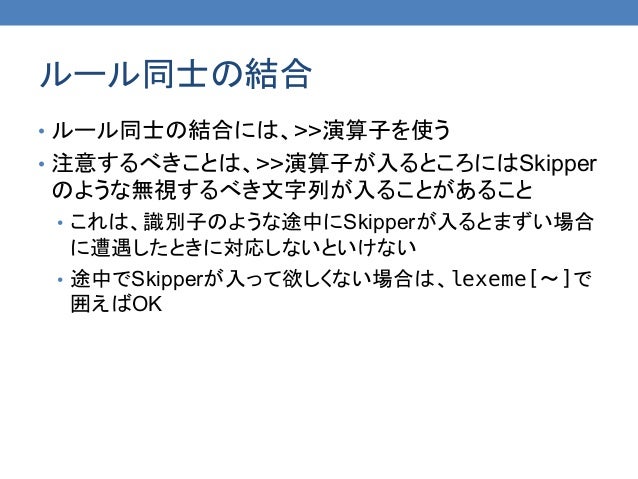

• 11. ルール同士の結合 •  ルール同士の結合には、>>演算子を使う •  注意するべきことは、>>演算子が入るところにはSkipper のような無視するべき文字列が入ることがあること •  これは、識別子のような途中にSkipperが入るとまずい場合 に遭遇したときに対応しないといけない •  途中でSkipperが入って欲しくない場合は、lexeme[〜]で 囲えばOK

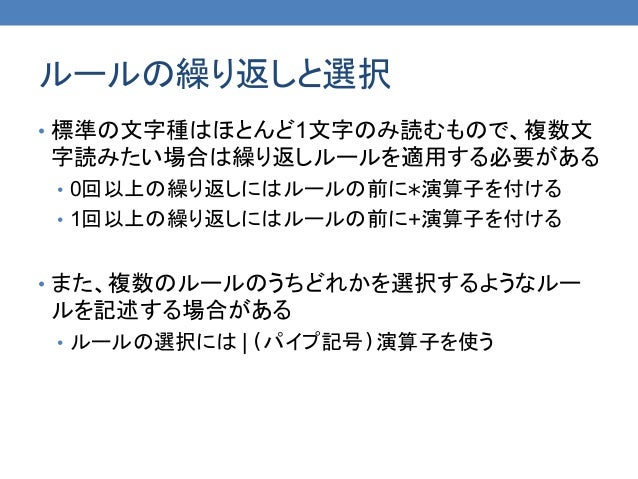

• 12. ルールの繰り返しと選択 •  標準の文字種はほとんど1文字のみ読むもので、複数文 字読みたい場合は繰り返しルールを適用する必要がある •  0回以上の繰り返しにはルールの前に*演算子を付ける •  1回以上の繰り返しにはルールの前に+演算子を付ける •  また、複数のルールのうちどれかを選択するようなルー ルを記述する場合がある •  ルールの選択には|(パイプ記号)演算子を使う

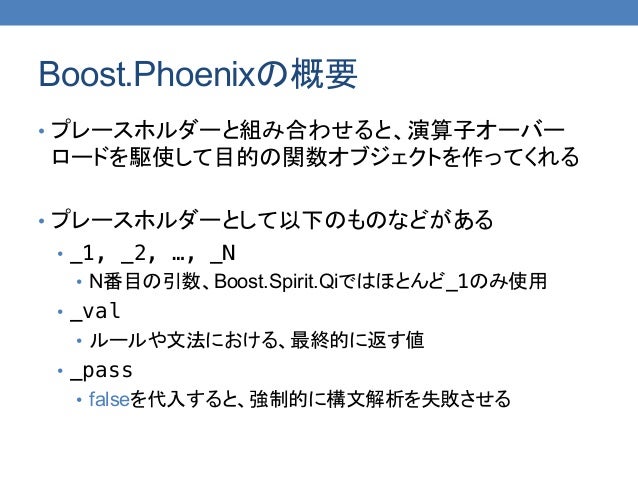

• 13. Boost.Phoenixの概要 •  プレースホルダーと組み合わせると、演算子オーバー ロードを駆使して目的の関数オブジェクトを作ってくれる •  プレースホルダーとして以下のものなどがある •  _1, _2, …, _N! •  N番目の引数、Boost.Spirit.Qiではほとんど_1のみ使用 •  _val! •  ルールや文法における、最終的に返す値 •  _pass! •  falseを代入すると、強制的に構文解析を失敗させる

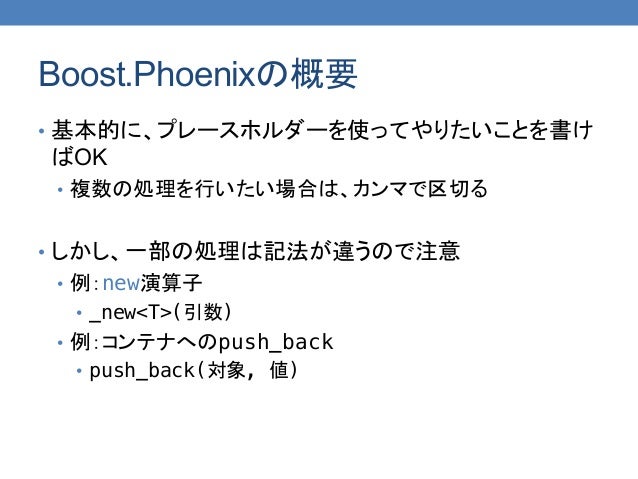

• 14. Boost.Phoenixの概要 •  基本的に、プレースホルダーを使ってやりたいことを書け ばOK •  複数の処理を行いたい場合は、カンマで区切る •  しかし、一部の処理は記法が違うので注意 •  例：new演算子 •  _new<T>(引数)! •  例：コンテナへのpush_back! •  push_back(対象, 値)!

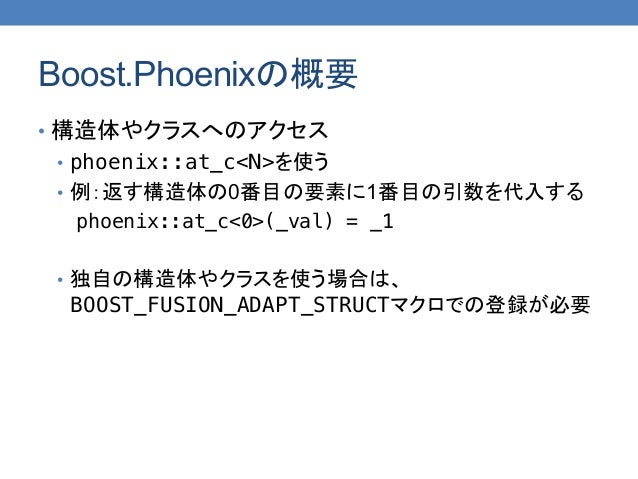

• 15. Boost.Phoenixの概要 •  構造体やクラスへのアクセス •  phoenix::at_c<N>を使う •  例：返す構造体の0番目の要素に1番目の引数を代入する phoenix::at_c<0>(_val) = _1! ! •  独自の構造体やクラスを使う場合は、 BOOST_FUSION_ADAPT_STRUCTマクロでの登録が必要!

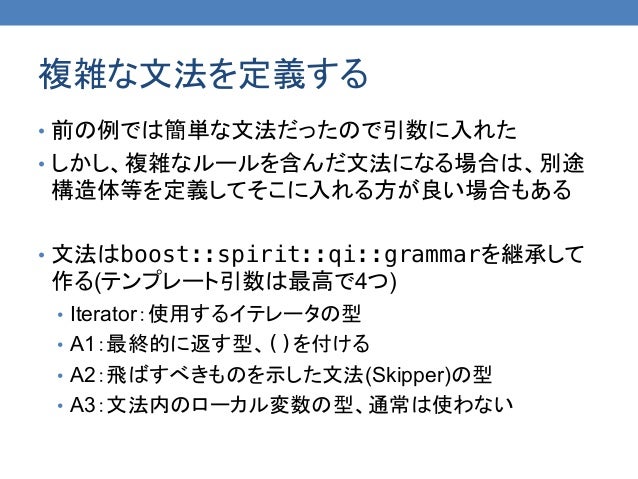

• 16. 複雑な文法を定義する •  前の例では簡単な文法だったので引数に入れた •  しかし、複雑なルールを含んだ文法になる場合は、別途 構造体等を定義してそこに入れる方が良い場合もある •  文法はboost::spirit::qi::grammarを継承して 作る(テンプレート引数は最高で4つ) •  Iterator：使用するイテレータの型 •  A1：最終的に返す型、()を付ける •  A2：飛ばすべきものを示した文法(Skipper)の型 •  A3：文法内のローカル変数の型、通常は使わない

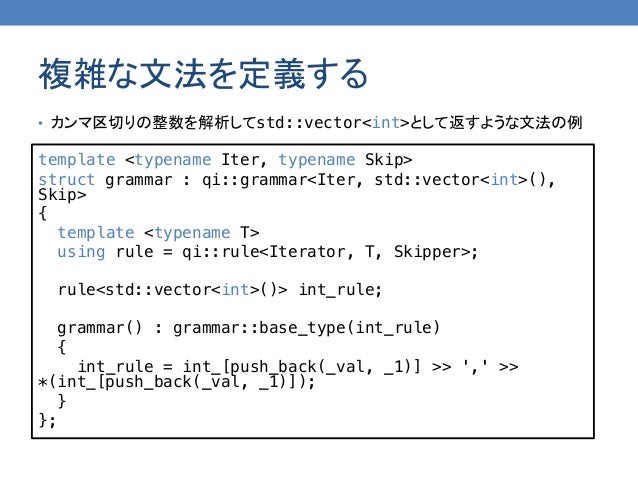

• 17. 複雑な文法を定義する •  カンマ区切りの整数を解析してstd::vector<int>として返すような文法の例 template <typename Iter, typename Skip>! struct grammar : qi::grammar<Iter, std::vector<int>(), Skip>! {! template <typename T>! using rule = qi::rule<Iterator, T, Skipper>;! ! rule<std::vector<int>()> int_rule;! ! grammar() : grammar::base_type(int_rule)! {! int_rule = int_[push_back(_val, _1)] >> ',' >> *(int_[push_back(_val, _1)]); ! }! };

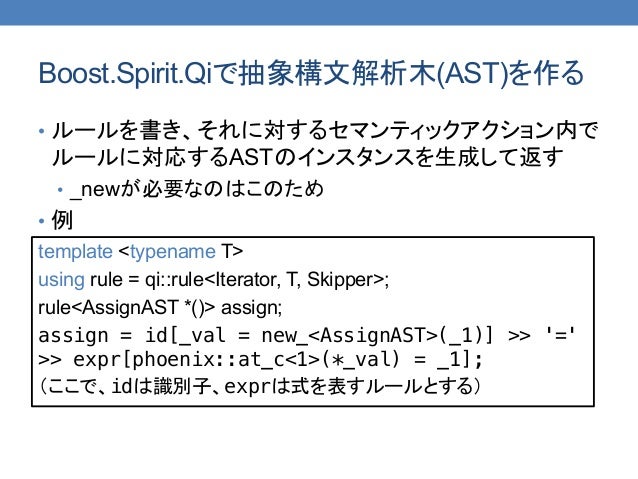

• 18. Boost.Spirit.Qiで抽象構文解析木(AST)を作る •  ルールを書き、それに対するセマンティックアクション内で ルールに対応するASTのインスタンスを生成して返す •  _newが必要なのはこのため •  例 template <typename T> using rule = qi::rule<Iterator, T, Skipper>; rule<AssignAST *()> assign;! assign = id[_val = new_<AssignAST>(_1)] >> '=' >> expr[phoenix::at_c<1>(*_val) = _1];! （ここで、idは識別子、exprは式を表すルールとする）!

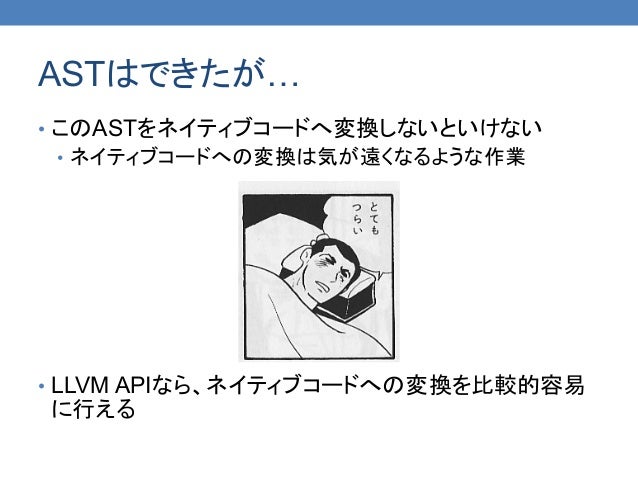

• 19. ASTはできたが… •  このASTをネイティブコードへ変換しないといけない •  ネイティブコードへの変換は気が遠くなるような作業 •  LLVM APIなら、ネイティブコードへの変換を比較的容易 に行える

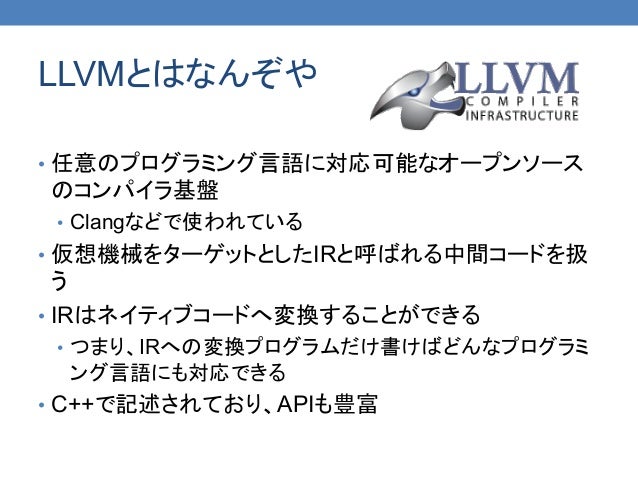

• 20. LLVMとはなんぞや •  任意のプログラミング言語に対応可能なオープンソース のコンパイラ基盤 •  Clangなどで使われている •  仮想機械をターゲットとしたIRと呼ばれる中間コードを扱 う •  IRはネイティブコードへ変換することができる •  つまり、IRへの変換プログラムだけ書けばどんなプログラミ ング言語にも対応できる •  C++で記述されており、APIも豊富

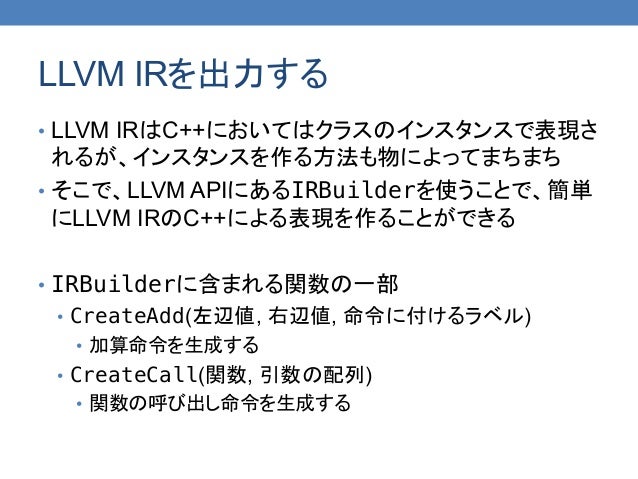

• 21. LLVM IRを出力する •  LLVM IRはC++においてはクラスのインスタンスで表現さ れるが、インスタンスを作る方法も物によってまちまち •  そこで、LLVM APIにあるIRBuilderを使うことで、簡単 にLLVM IRのC++による表現を作ることができる •  IRBuilderに含まれる関数の一部 •  CreateAdd(左辺値, 右辺値, 命令に付けるラベル) •  加算命令を生成する •  CreateCall(関数, 引数の配列) •  関数の呼び出し命令を生成する

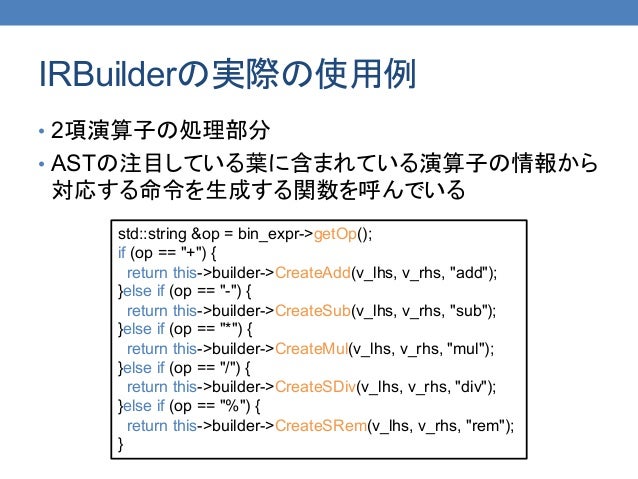

• 22. IRBuilderの実際の使用例 •  2項演算子の処理部分 •  ASTの注目している葉に含まれている演算子の情報から 対応する命令を生成する関数を呼んでいる std::string &op = bin_expr->getOp(); if (op == "+") { return this->builder->CreateAdd(v_lhs, v_rhs, "add"); }else if (op == "-") { return this->builder->CreateSub(v_lhs, v_rhs, "sub"); }else if (op == "*") { return this->builder->CreateMul(v_lhs, v_rhs, "mul"); }else if (op == "/") { return this->builder->CreateSDiv(v_lhs, v_rhs, "div"); }else if (op == "%") { return this->builder->CreateSRem(v_lhs, v_rhs, "rem"); }

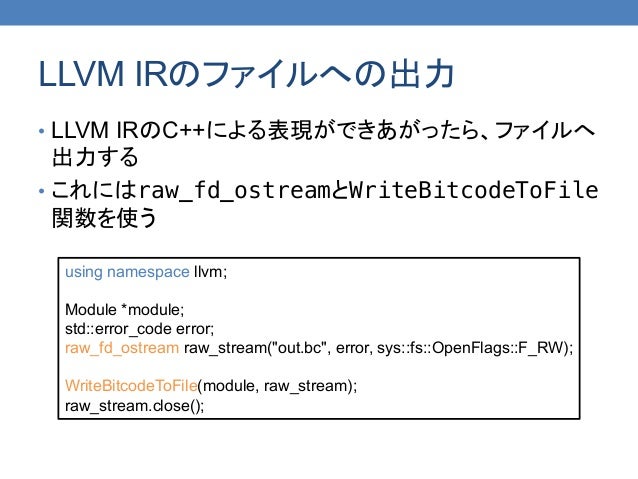

• 23. LLVM IRのファイルへの出力 •  LLVM IRのC++による表現ができあがったら、ファイルへ 出力する •  これにはraw_fd_ostreamとWriteBitcodeToFile 関数を使う using namespace llvm; Module *module; std::error_code error; raw_fd_ostream raw_stream("out.bc", error, sys::fs::OpenFlags::F_RW); WriteBitcodeToFile(module, raw_stream); raw_stream.close();

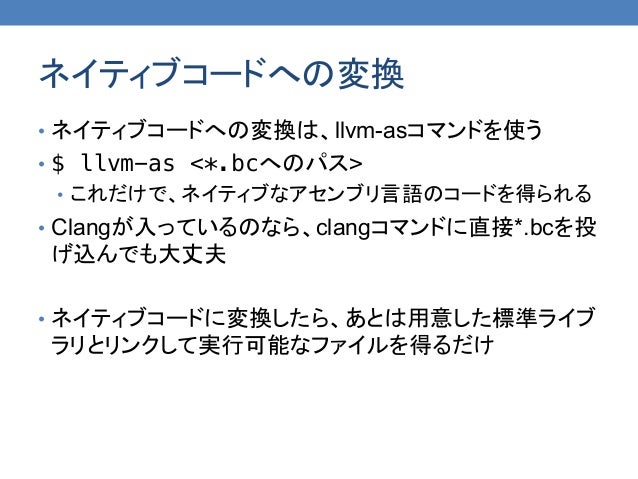

• 24. ネイティブコードへの変換 •  ネイティブコードへの変換は、llvm-asコマンドを使う •  $ llvm-as <*.bcへのパス>! •  これだけで、ネイティブなアセンブリ言語のコードを得られる •  Clangが入っているのなら、clangコマンドに直接*.bcを投 げ込んでも大丈夫 •  ネイティブコードに変換したら、あとは用意した標準ライブ ラリとリンクして実行可能なファイルを得るだけ

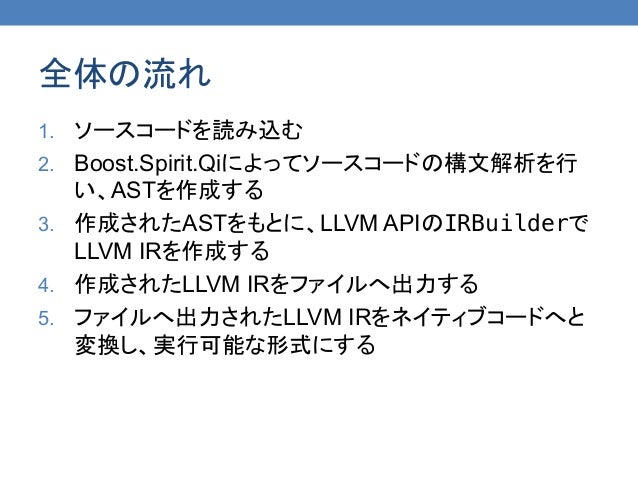

• 25. 全体の流れ 1.  ソースコードを読み込む 2.  Boost.Spirit.Qiによってソースコードの構文解析を行 い、ASTを作成する 3.  作成されたASTをもとに、LLVM APIのIRBuilderで LLVM IRを作成する 4.  作成されたLLVM IRをファイルへ出力する 5.  ファイルへ出力されたLLVM IRをネイティブコードへと 変換し、実行可能な形式にする

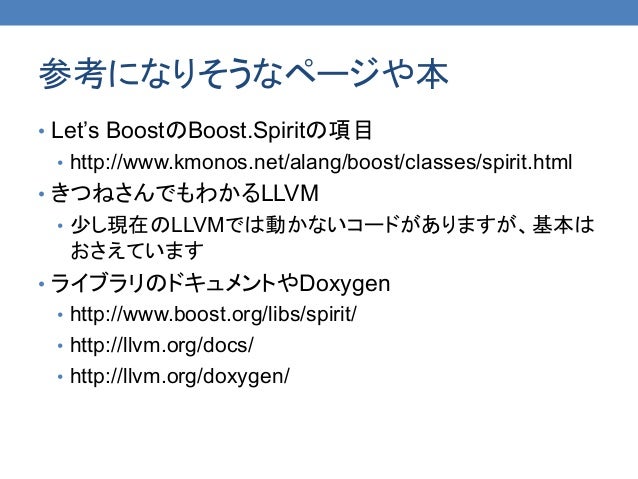

• 26. 参考になりそうなページや本 •  Let’s BoostのBoost.Spiritの項目 •  http://www.kmonos.net/alang/boost/classes/spirit.html •  きつねさんでもわかるLLVM •  少し現在のLLVMでは動かないコードがありますが、基本は おさえています •  ライブラリのドキュメントやDoxygen •  http://www.boost.org/libs/spirit/ •  http://llvm.org/docs/ •  http://llvm.org/doxygen/

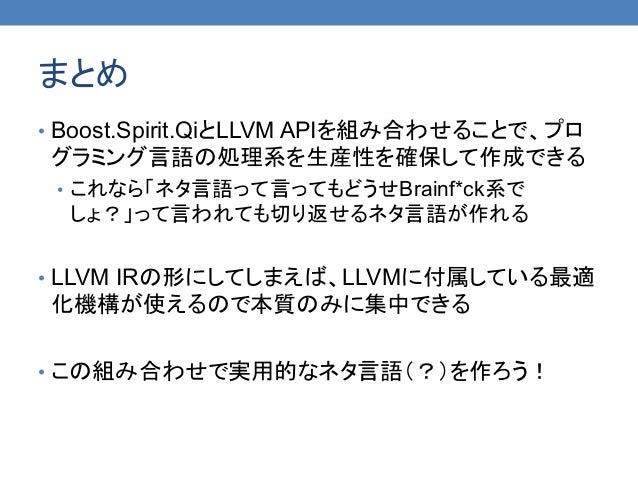

• 27. まとめ •  Boost.Spirit.QiとLLVM APIを組み合わせることで、プロ グラミング言語の処理系を生産性を確保して作成できる •  これなら「ネタ言語って言ってもどうせBrainf*ck系で しょ？」って言われても切り返せるネタ言語が作れる •  LLVM IRの形にしてしまえば、LLVMに付属している最適 化機構が使えるので本質のみに集中できる •  この組み合わせで実用的なネタ言語（？）を作ろう！
