位置情報にまつわるデータ補間技術

Transcript

• 1. 第45回 データマイニング+WEB ＠東京 TokyoWebmining 45th 2015/4/18(土) 株式会社マイクロベース 仙石 裕明(@xianshiyuming) 位置情報にまつわるデータ補間技術 1
• 2. 自己紹介 株式会社マイクロベース CEO 博士号（環境学） ! 専門：GIS, リモートセンシング, 統計学 趣味：GoogleEarthで世界探検 仙石裕明 @xianshiyuming 親知らずで左頬がパンパン(́-`›) 2

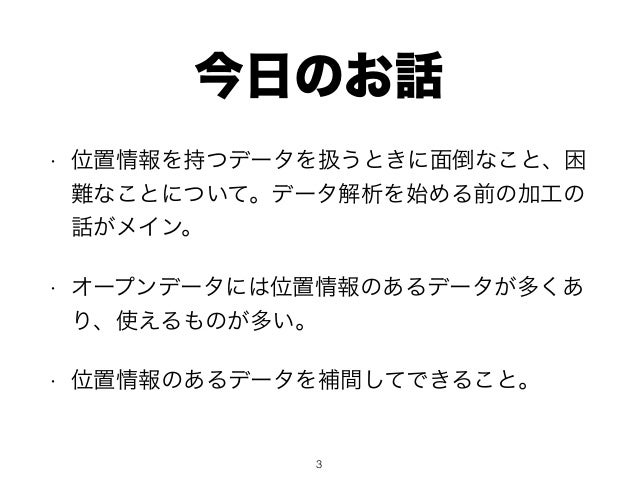

• 3. 今日のお話 • 位置情報を持つデータを扱うときに面倒なこと、困 難なことについて。データ解析を始める前の加工の 話がメイン。 • オープンデータには位置情報のあるデータが多くあ り、使えるものが多い。 • 位置情報のあるデータを補間してできること。 3

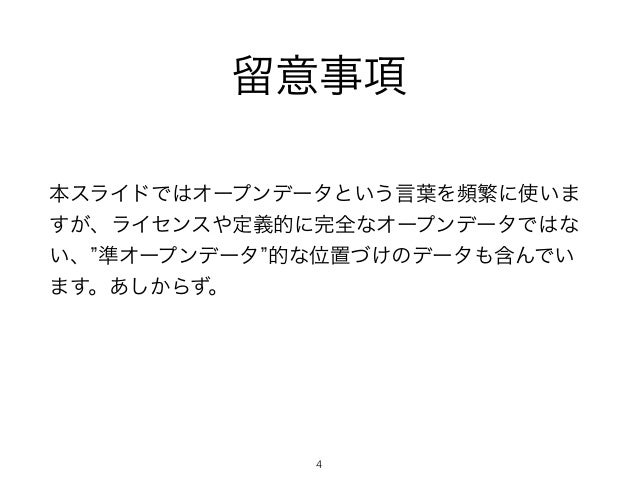

• 4. 留意事項 本スライドではオープンデータという言葉を頻繁に使いま すが、ライセンスや定義的に完全なオープンデータではな い、 準オープンデータ 的な位置づけのデータも含んでい ます。あしからず。 4

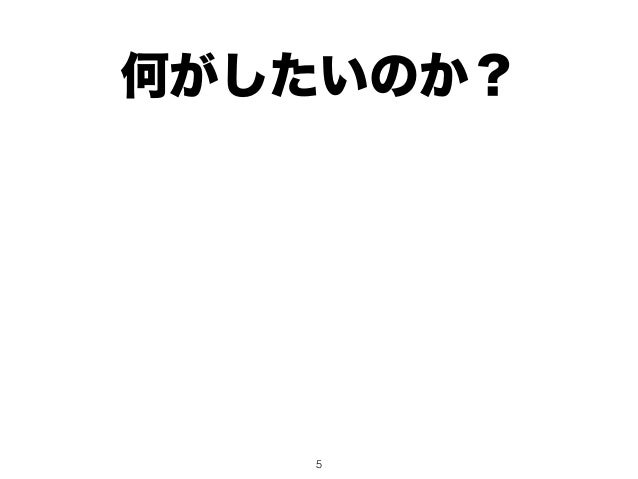

• 5. 何がしたいのか？ 5

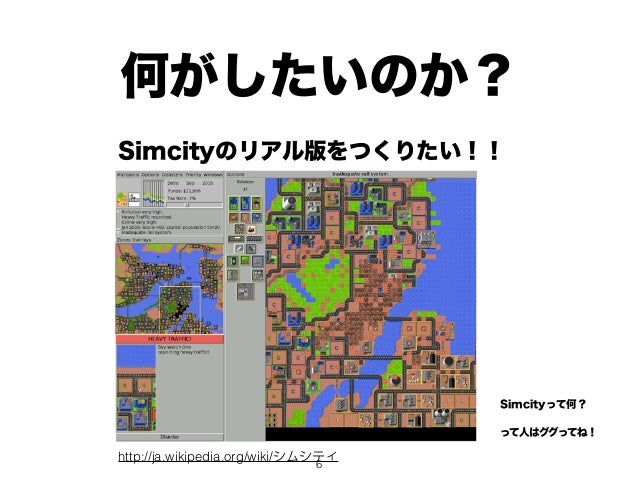

• 6. 何がしたいのか？ Simcityのリアル版をつくりたい！！ Simcityって何？ って人はググってね！ http://ja.wikipedia.org/wiki/シムシティ 6

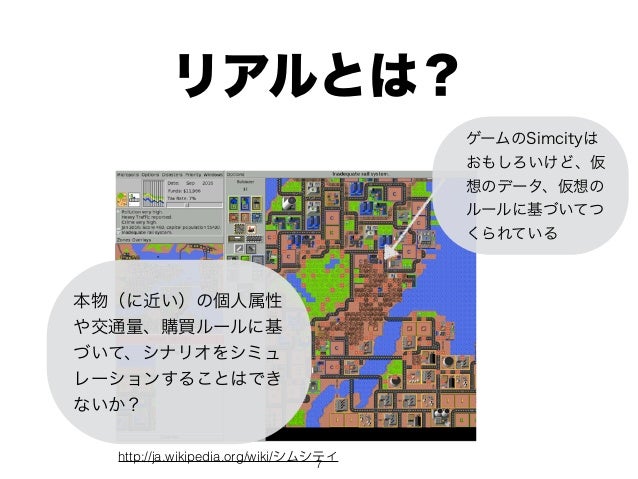

• 7. リアルとは？ http://ja.wikipedia.org/wiki/シムシティ ゲームのSimcityは おもしろいけど、仮 想のデータ、仮想の ルールに基づいてつ くられている 本物（に近い）の個人属性 や交通量、購買ルールに基 づいて、シナリオをシミュ レーションすることはでき ないか？ 7

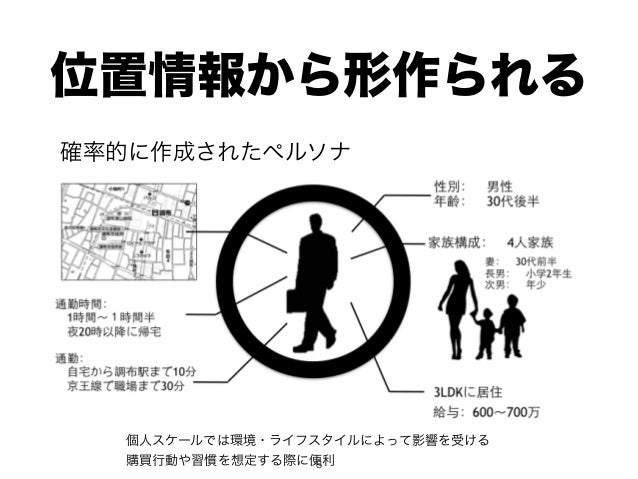

• 8. 位置情報から形作られる 確率的に作成されたペルソナ 個人スケールでは環境・ライフスタイルによって影響を受ける 購買行動や習慣を想定する際に便利8

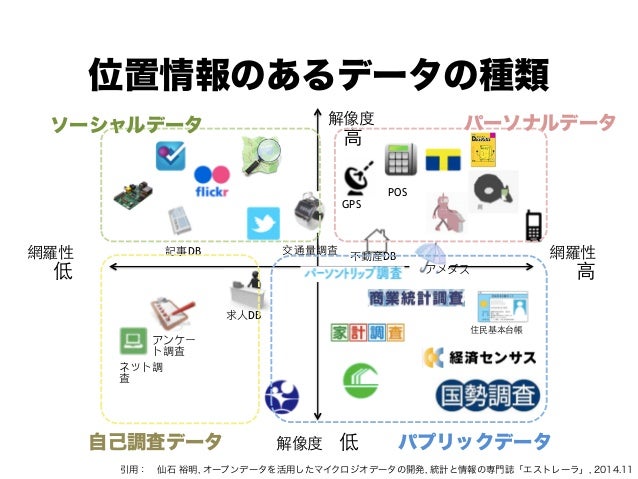

• 9. 網羅性 ⾼高 網羅性 低 解像度　低 解像度 　⾼高 GPS POS 交通量調査 アメダス 住民基本台帳 ネット調 査 アンケー ト調査 求⼈人DB 不動産DB記事DB パーソナルデータ パプリックデータ ソーシャルデータ 自己調査データ 引用： 仙石 裕明, オープンデータを活用したマイクロジオデータの開発, 統計と情報の専門誌「エストレーラ」, 2014.11 位置情報のあるデータの種類 9

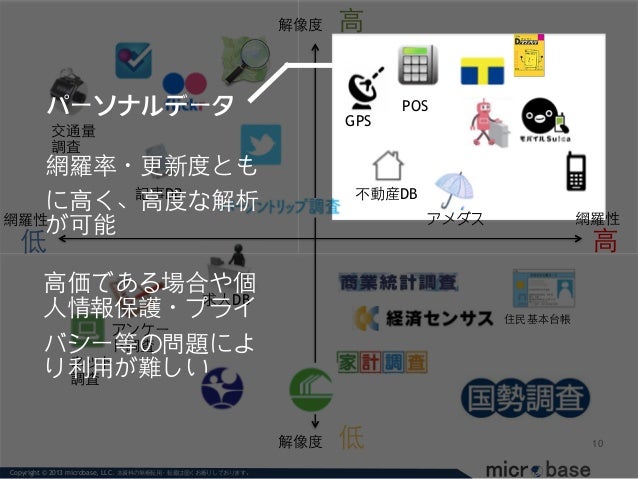

• 10. Copyright © 2013 microbase, LLC. 本資料の無断転⽤用・転載は固くお断りしております。 10 網羅性 ⾼高 網羅性 低 解像度　低 解像度　⾼高 GPS POS 交通量 調査 アメダス 住民基本台帳 ネット 調査 アンケー ト調査 求⼈人DB 不動産DB記事DB ⾼高価である場合や個 ⼈人情報保護・プライ バシー等の問題によ り利⽤用が難しい 網羅率・更新度とも に⾼高く、⾼高度な解析 が可能 パーソナルデータ

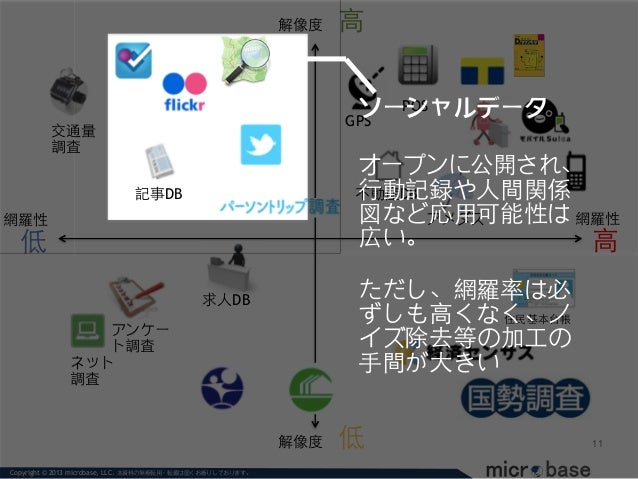

• 11. Copyright © 2013 microbase, LLC. 本資料の無断転⽤用・転載は固くお断りしております。 11 網羅性 ⾼高 網羅性 低 解像度　低 解像度　⾼高 GPS POS 交通量 調査 アメダス 住民基本台帳 ネット 調査 アンケー ト調査 求⼈人DB 不動産DB記事DB オープンに公開され、 ⾏行動記録や⼈人間関係 図など応⽤用可能性は 広い。 ! ただし、網羅率は必 ずしも⾼高くなく、ノ イズ除去等の加⼯工の ⼿手間が⼤大きい ソーシャルデータ

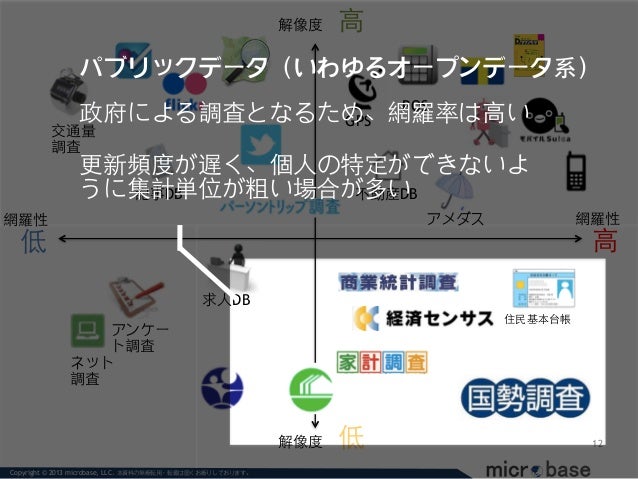

• 12. Copyright © 2013 microbase, LLC. 本資料の無断転⽤用・転載は固くお断りしております。 12 網羅性 ⾼高 網羅性 低 解像度　低 解像度　⾼高 GPS POS 交通量 調査 アメダス 住民基本台帳 ネット 調査 アンケー ト調査 求⼈人DB 不動産DB記事DB パブリックデータ（いわゆるオープンデータ系） 政府による調査となるため、網羅率は⾼高い ! 更新頻度が遅く、個⼈人の特定ができないよ うに集計単位が粗い場合が多い

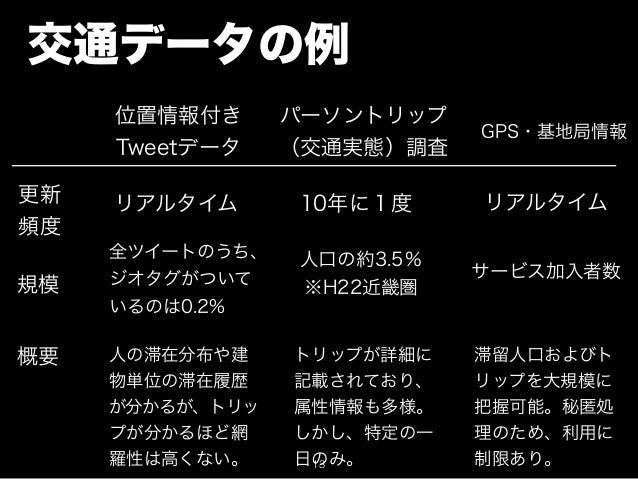

• 13. 位置情報付き Tweetデータ パーソントリップ （交通実態）調査 GPS・基地局情報 リアルタイム リアルタイム10年に１度更新 頻度 規模 全ツイートのうち、 ジオタグがついて いるのは0.2% サービス加入者数 概要 トリップが詳細に 記載されており、 属性情報も多様。 しかし、特定の一 日のみ。 人の滞在分布や建 物単位の滞在履歴 が分かるが、トリッ プが分かるほど網 羅性は高くない。 滞留人口およびト リップを大規模に 把握可能。秘匿処 理のため、利用に 制限あり。 人口の約3.5％ ※H22近畿圏 交通データの例 13
• 14. 完璧にすべての条件が揃った データは存在しないに等しい 不完全なデータを補間し合って 完成度を高めていくしかない 14

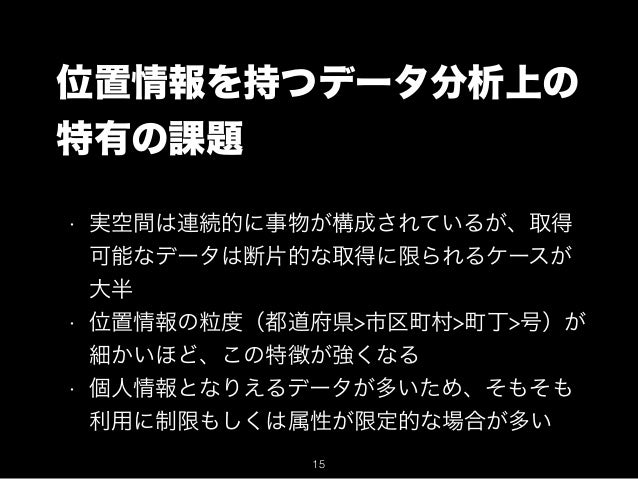

• 15. 位置情報を持つデータ分析上の 特有の課題 • 実空間は連続的に事物が構成されているが、取得 可能なデータは断片的な取得に限られるケースが 大半 • 位置情報の粒度（都道府県>市区町村>町丁>号）が 細かいほど、この特徴が強くなる • 個人情報となりえるデータが多いため、そもそも 利用に制限もしくは属性が限定的な場合が多い 15
• 16. 補間したい項目 • 粒度（マクロ->ミクロ） • 属性情報（年齢性別、所得・⽀支出等） • ⾏行動情報（移動⼿手段、移動経路等） • サンプル数（時間的・空間的） 16

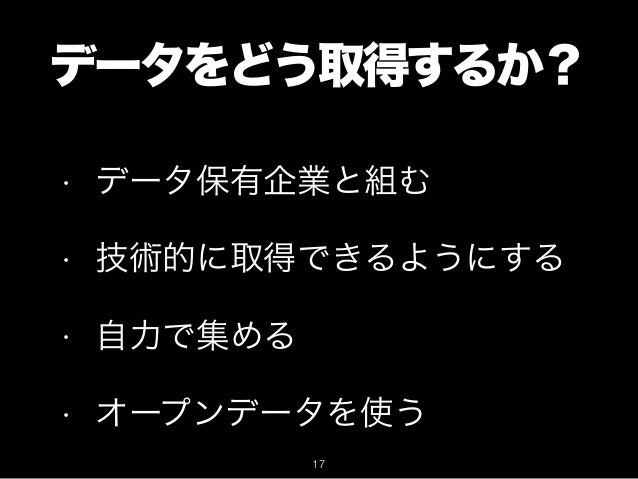

• 17. データをどう取得するか？ • データ保有企業と組む • 技術的に取得できるようにする • 自力で集める • オープンデータを使う 17
• 18. データをどう取得するか？ • データ保有企業と組む • 技術的に取得できるようにする • 自力で集める • オープンデータを使う 18

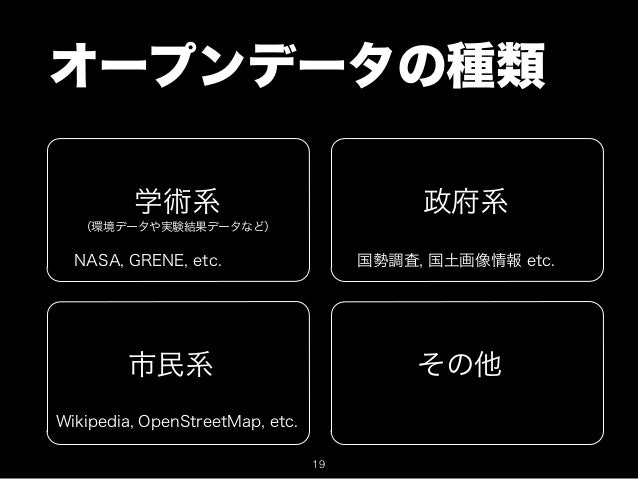

• 19. オープンデータの種類 学術系 政府系 市民系 その他 Wikipedia, OpenStreetMap, etc. 国勢調査, 国土画像情報 etc.NASA, GRENE, etc. （環境データや実験結果データなど） 19

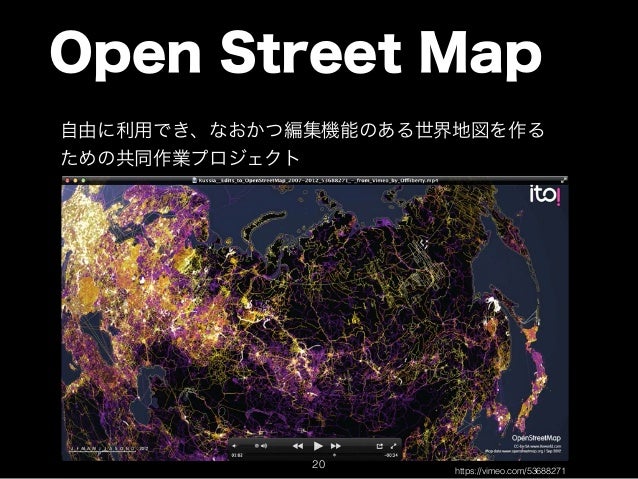

• 20. Open Street Map 自由に利用でき、なおかつ編集機能のある世界地図を作る ための共同作業プロジェクト https://vimeo.com/53688271 20

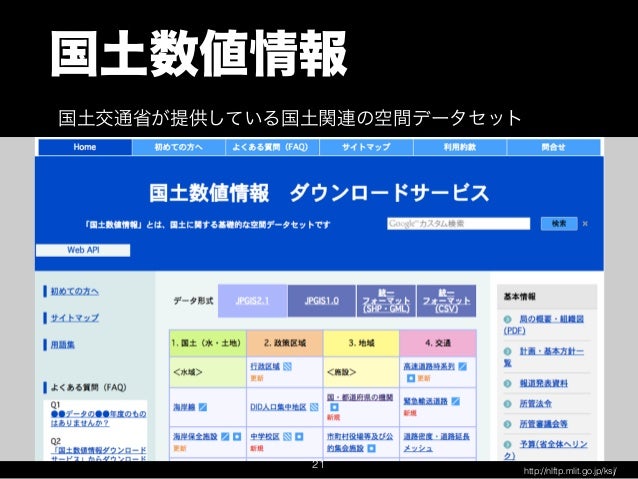

• 21. http://nlftp.mlit.go.jp/ksj/ 国土数値情報 国土交通省が提供している国土関連の空間データセット 21

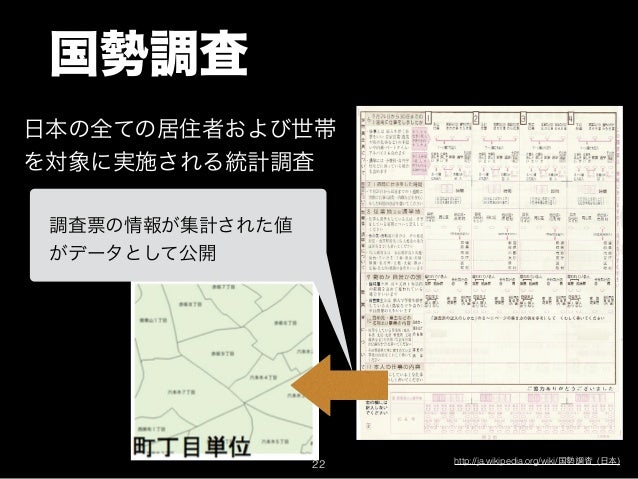

• 22. 国勢調査 日本の全ての居住者および世帯 を対象に実施される統計調査 調査票の情報が集計された値 がデータとして公開 http://ja.wikipedia.org/wiki/国勢調査_(⽇日本)22

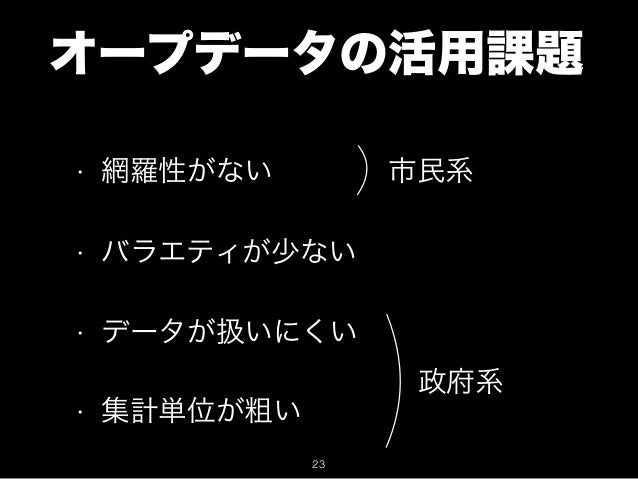

• 23. オープデータの活用課題 • 網羅性がない • データが扱いにくい • 集計単位が粗い • バラエティが少ない 市民系 政府系 23

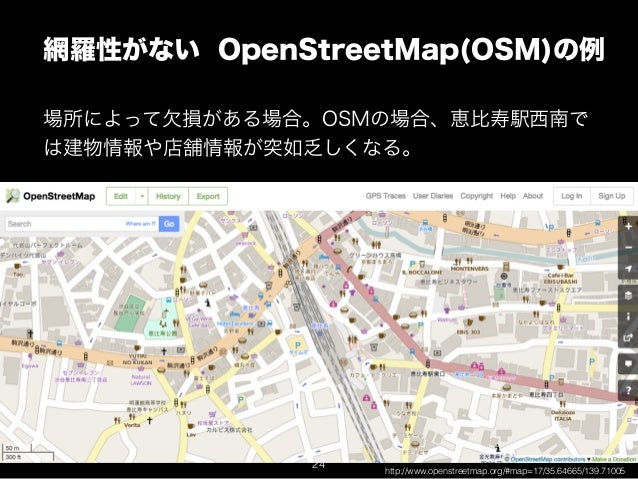

• 24. http://www.openstreetmap.org/#map=17/35.64665/139.71005 網羅性がない OpenStreetMap(OSM)の例 場所によって欠損がある場合。OSMの場合、恵比寿駅西南で は建物情報や店舗情報が突如乏しくなる。 24

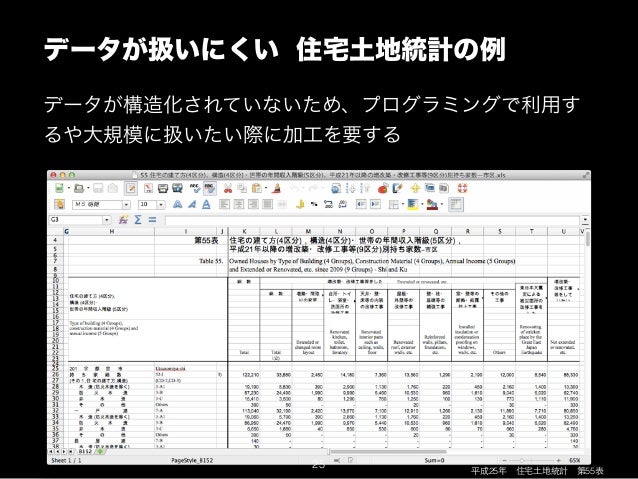

• 25. 平成25年　住宅⼟土地統計　第55表　 データが扱いにくい 住宅土地統計の例 データが構造化されていないため、プログラミングで利用す るや大規模に扱いたい際に加工を要する 25
• 26. 平成22年　国勢調査500mメッシュ　 集計単位が粗い  国勢調査の例 プライバシー保護のために集計単位を細かく公開されておら ず、ミクロな単位で利用することができない 実際に居住している のはこの部分のみ 26

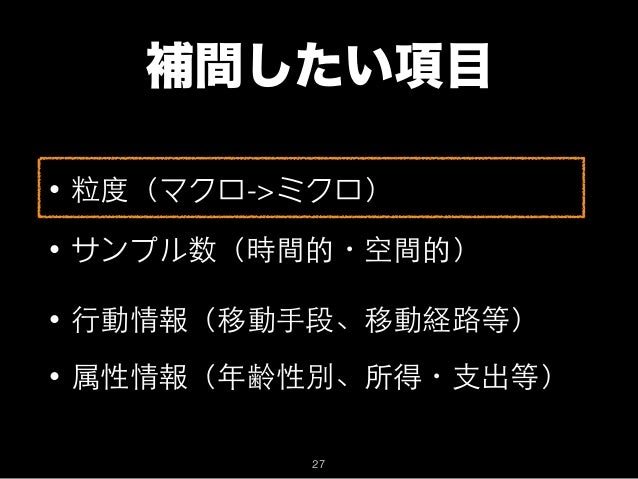

• 27. 補間したい項目 • 粒度（マクロ->ミクロ） • サンプル数（時間的・空間的） • ⾏行動情報（移動⼿手段、移動経路等） • 属性情報（年齢性別、所得・⽀支出等） 27

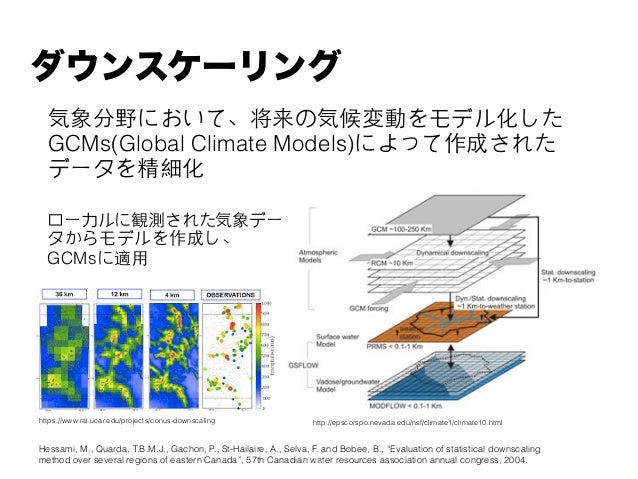

• 28. ダウンスケーリング Hessami, M., Quarda, T.B.M.J., Gachon, P., St-Hailaire, A., Selva, F. and Bobee, B., “Evaluation of statistical downscaling method over several regions of eastern Canada”, 57th Canadian water resources association annual congress, 2004. 気象分野において、将来の気候変動をモデル化した GCMs(Global Climate Models)によって作成された データを精細化 ローカルに観測された気象デー タからモデルを作成し、 GCMsに適⽤用 http://epscorspo.nevada.edu/nsf/climate1/climate10.htmlhttps://www.ral.ucar.edu/projects/conus-downscaling 28

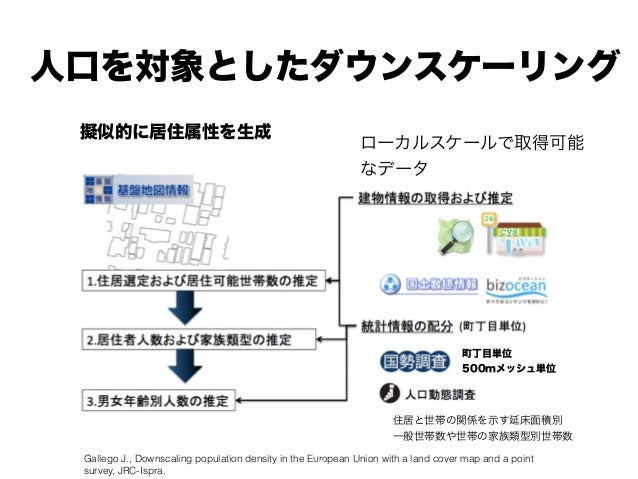

• 29. 擬似的に居住属性を生成 人口を対象としたダウンスケーリング 町丁目単位 500mメッシュ単位 住居と世帯の関係を示す延床面積別 一般世帯数や世帯の家族類型別世帯数 Gallego J., Downscaling population density in the European Union with a land cover map and a point survey, JRC-Ispra. ローカルスケールで取得可能 なデータ 29

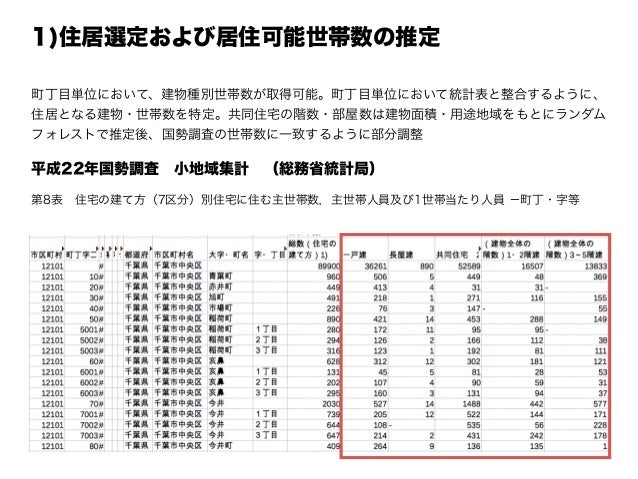

• 30. 第8表 住宅の建て方（7区分）別住宅に住む主世帯数，主世帯人員及び1世帯当たり人員 −町丁・字等 平成22年国勢調査 小地域集計 （総務省統計局） 1)住居選定および居住可能世帯数の推定 町丁目単位において、建物種別世帯数が取得可能。町丁目単位において統計表と整合するように、 住居となる建物・世帯数を特定。共同住宅の階数・部屋数は建物面積・用途地域をもとにランダム フォレストで推定後、国勢調査の世帯数に一致するように部分調整 30

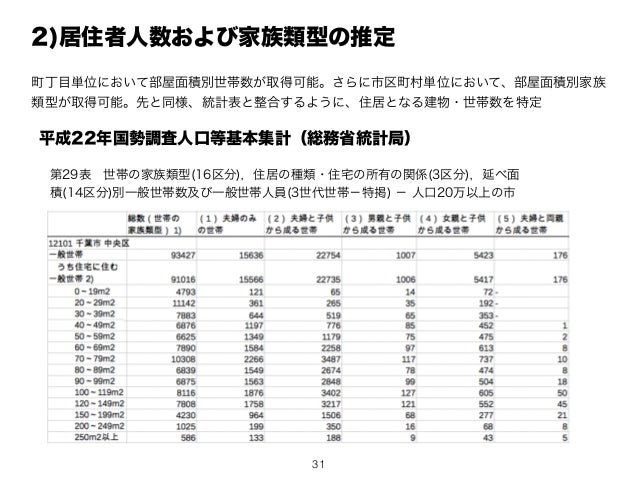

• 31. 平成22年国勢調査人口等基本集計（総務省統計局） 第29表 世帯の家族類型(16区分)，住居の種類・住宅の所有の関係(3区分)，延べ面 積(14区分)別一般世帯数及び一般世帯人員(3世代世帯−特掲) − 人口20万以上の市 2)居住者人数および家族類型の推定 町丁目単位において部屋面積別世帯数が取得可能。さらに市区町村単位において、部屋面積別家族 類型が取得可能。先と同様、統計表と整合するように、住居となる建物・世帯数を特定 31
• 32. http://microgeodata.com/shop/micropupulationcensus/世帯単位のライフスタイル属性を推定 擬似的に推定された65歳以上のみで構成される世帯分布 32

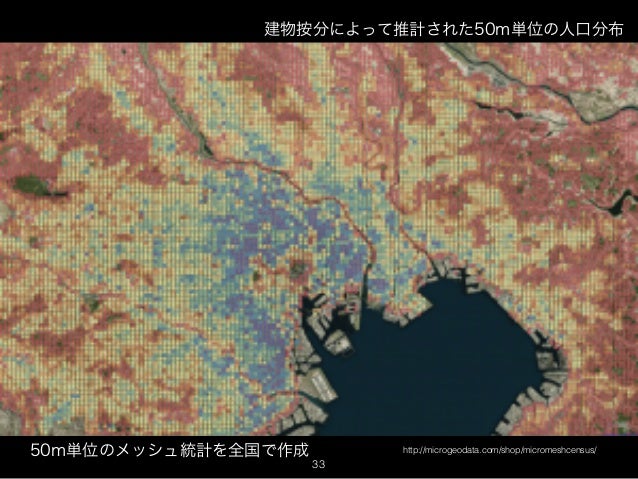

• 33. http://microgeodata.com/shop/micromeshcensus/50m単位のメッシュ統計を全国で作成 建物按分によって推計された50m単位の人口分布 33

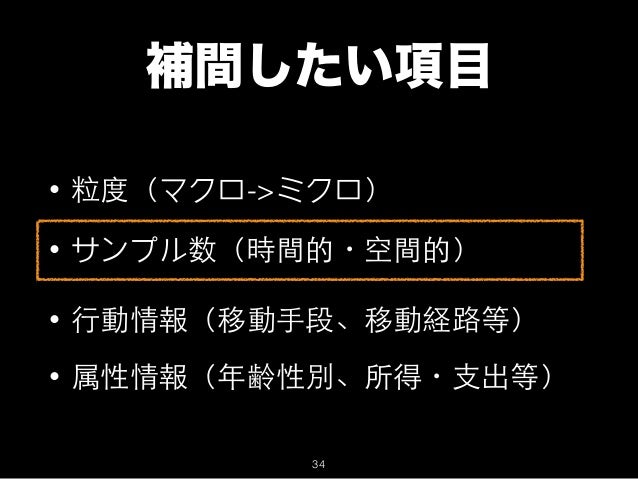

• 34. 補間したい項目 • 粒度（マクロ->ミクロ） • サンプル数（時間的・空間的） • ⾏行動情報（移動⼿手段、移動経路等） • 属性情報（年齢性別、所得・⽀支出等） 34
• 35. 空間補間 点配置パターンなど空間に起こる事象を分 析するための統計的方法である。生態学 （ecology）、森林学（forestry）、天文 学、地理学（geography）等で使われる。 空間統計学 35

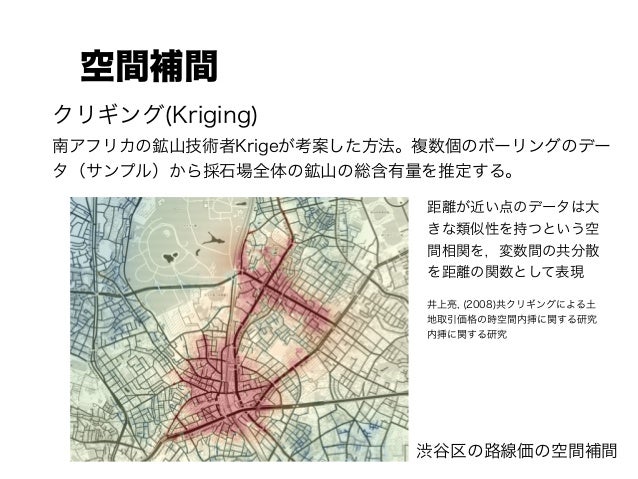

• 36. 空間補間 クリギング(Kriging) 南アフリカの鉱山技術者Krigeが考案した方法。複数個のボーリングのデー タ（サンプル）から採石場全体の鉱山の総含有量を推定する。 渋谷区の路線価の空間補間 距離が近い点のデータは大 きな類似性を持つという空 間相関を，変数間の共分散 を距離の関数として表現 井上亮, (2008)共クリギングによる土 地取引価格の時空間内挿に関する研究 内挿に関する研究 36

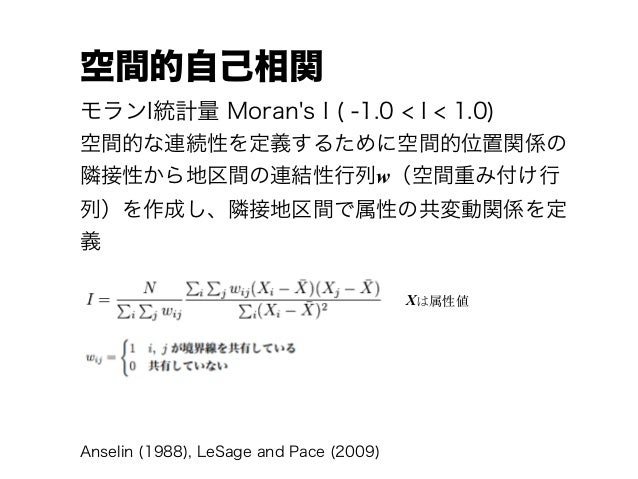

• 37. 空間的自己相関 モランI統計量 Moran's I ( -1.0 < I < 1.0) 空間的な連続性を定義するために空間的位置関係の 隣接性から地区間の連結性行列w（空間重み付け行 列）を作成し、隣接地区間で属性の共変動関係を定 義 Xは属性値 Anselin (1988), LeSage and Pace (2009) 37

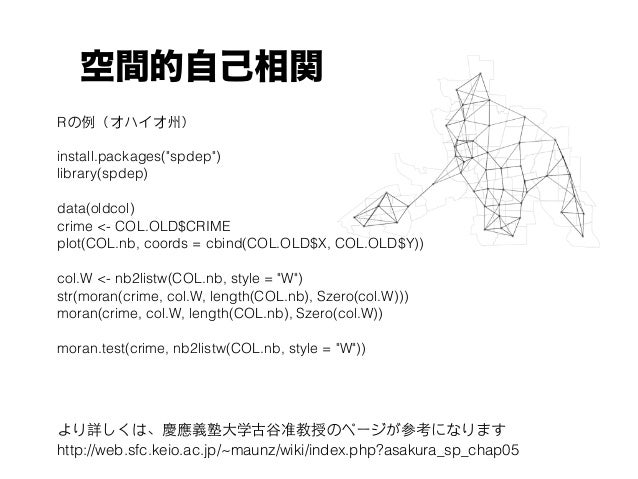

• 38. 空間的自己相関 install.packages("spdep") library(spdep) ! data(oldcol) crime <- COL.OLD$CRIME plot(COL.nb, coords = cbind(COL.OLD$X, COL.OLD$Y)) ! col.W <- nb2listw(COL.nb, style = "W") str(moran(crime, col.W, length(COL.nb), Szero(col.W))) moran(crime, col.W, length(COL.nb), Szero(col.W)) ! moran.test(crime, nb2listw(COL.nb, style = "W")) Rの例（オハイオ州） http://web.sfc.keio.ac.jp/~maunz/wiki/index.php?asakura_sp_chap05 より詳しくは、慶應義塾⼤大学古⾕谷准教授のページが参考になります 38
• 39. 路線価に適用してみる 東京都主税局から公開されてい る路線価マップ(PDF)から画像 認識により路線価データを⽣生成 =>　残りの地点は空間回帰モデルで推定！！ しかし、認識ミスや取得した地 点情報が位置の誤差により道路 データに落とせない場合がある 連結性行列W（空間重み付け行列） 39

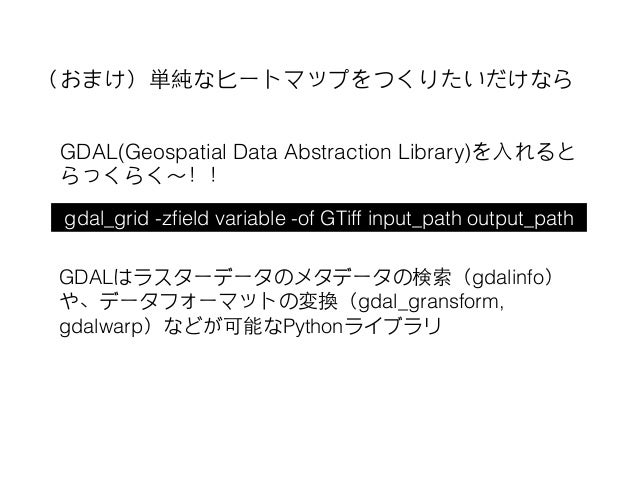

• 40. gdal_grid -zfield variable -of GTiff input_path output_path （おまけ）単純なヒートマップをつくりたいだけなら GDAL(Geospatial Data Abstraction Library)を⼊入れると らっくらく〜～！！ GDALはラスターデータのメタデータの検索（gdalinfo） や、データフォーマットの変換（gdal_gransform, gdalwarp）などが可能なPythonライブラリ 40

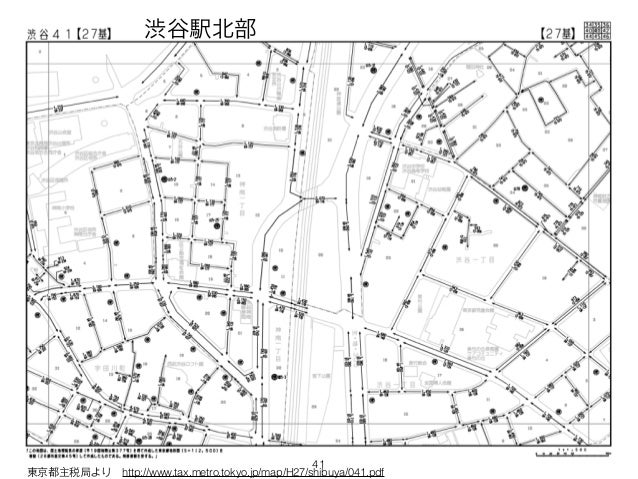

• 41. 東京都主税局より　http://www.tax.metro.tokyo.jp/map/H27/shibuya/041.pdf 渋谷駅北部 41

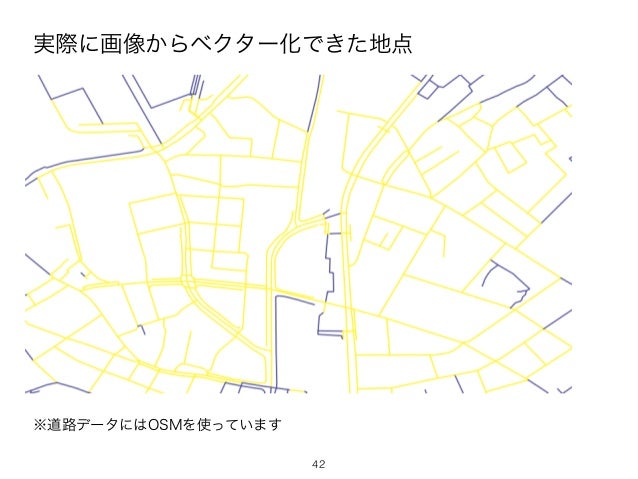

• 42. 実際に画像からベクター化できた地点 ※道路データにはOSMを使っています 42

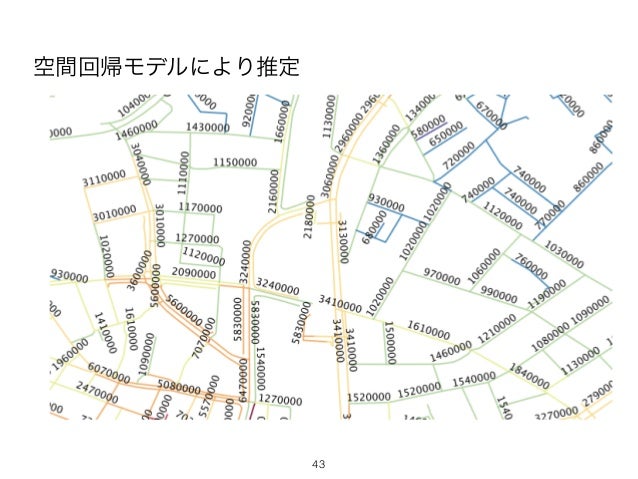

• 43. 空間回帰モデルにより推定 43

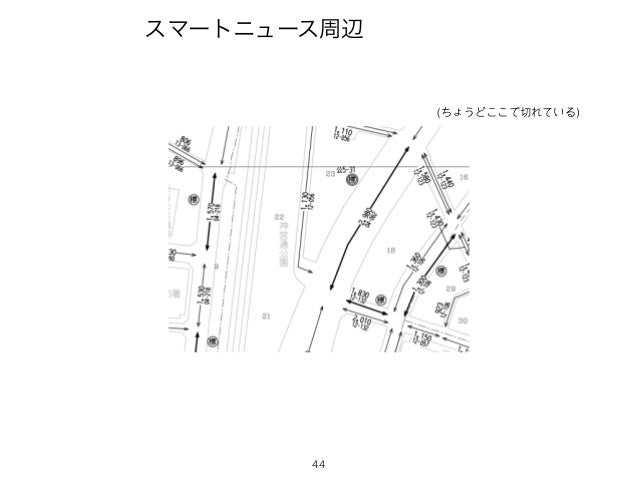

• 44. スマートニュース周辺 (ちょうどここで切れている) 44

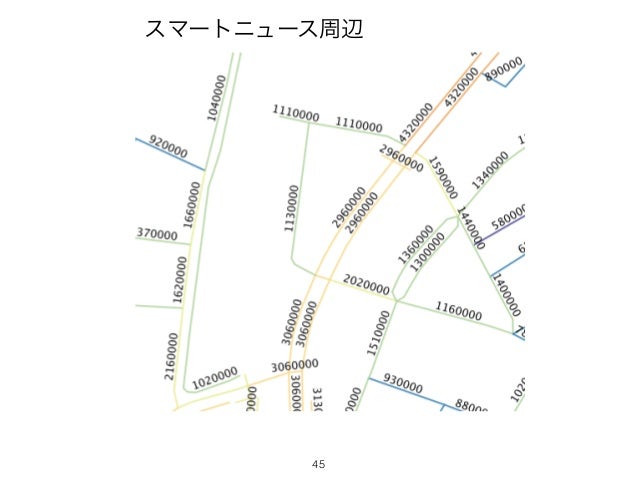

• 45. スマートニュース周辺 45
• 46. background: Statmen Toner / OSM 46

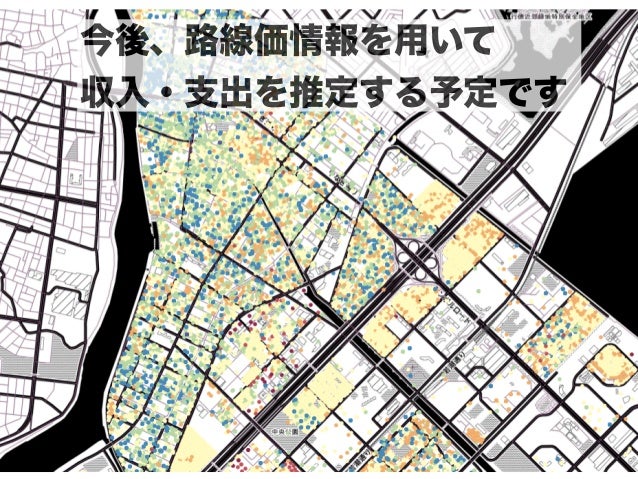

• 47. 今後、路線価情報を用いて 収入・支出を推定する予定です 47
• 48. 補間したい項目 • 粒度（マクロ->ミクロ） • サンプル数（時間的・空間的） • ⾏行動情報（移動⼿手段、移動経路等） • 属性情報（年齢性別、所得・⽀支出等） 48

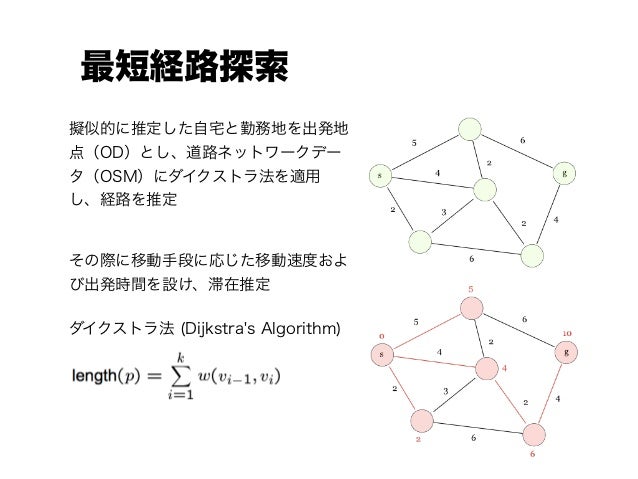

• 49. 最短経路探索 ダイクストラ法 (Dijkstra's Algorithm) 擬似的に推定した自宅と勤務地を出発地 点（OD）とし、道路ネットワークデー タ（OSM）にダイクストラ法を適用 し、経路を推定 その際に移動手段に応じた移動速度およ び出発時間を設け、滞在推定 49

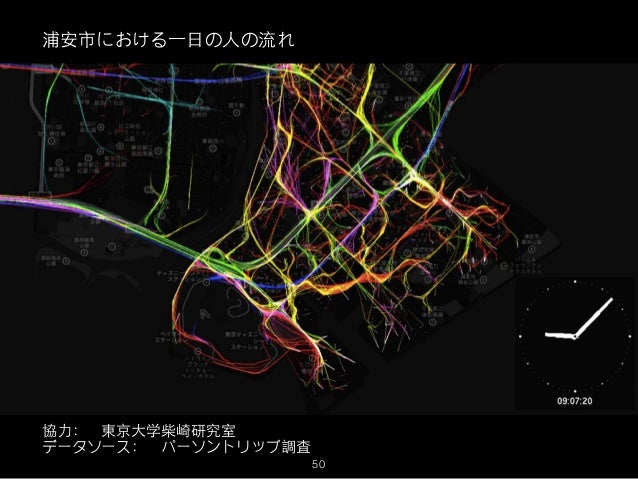

• 50. 浦安市における⼀一⽇日の⼈人の流れ 協⼒力：　東京⼤大学柴崎研究室 データソース：　パーソントリップ調査 50

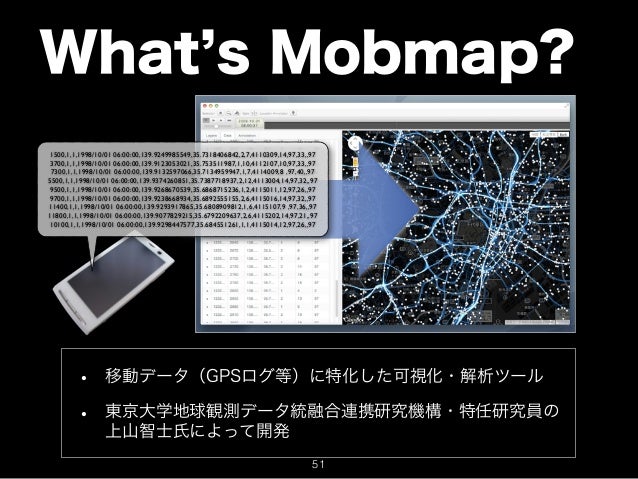

• 51. • 移動データ（GPSログ等）に特化した可視化・解析ツール • 東京大学地球観測データ統融合連携研究機構・特任研究員の 上山智士氏によって開発 1500,1,1,1998/10/01 06:00:00,139.9249985549,35.7318406842,2,7,4110309,14,97,33,,97 3700,1,1,1998/10/01 06:00:00,139.9123053021,35.753511987,1,10,4112107,10,97,33,,97 7300,1,1,1998/10/01 06:00:00,139.9132597066,35.7134959947,1,7,4114009,8 ,97,40,,97 5500,1,1,1998/10/01 06:00:00,139.9374260851,35.7387718937,2,12,4113004,14,97,32,,97 9500,1,1,1998/10/01 06:00:00,139.9268670539,35.6868715236,1,2,4115011,12,97,26,,97 9700,1,1,1998/10/01 06:00:00,139.9238668934,35.6892555155,2,6,4115016,14,97,32,,97 11400,1,1,1998/10/01 06:00:00,139.9293917865,35.6808909812,1,6,4115107,9 ,97,36,,97 11800,1,1,1998/10/01 06:00:00,139.9077829215,35.6792209637,2,6,4115202,14,97,21,,97 10100,1,1,1998/10/01 06:00:00,139.9298447577,35.684551261,1,1,4115014,12,97,26,,97 What s Mobmap? 51

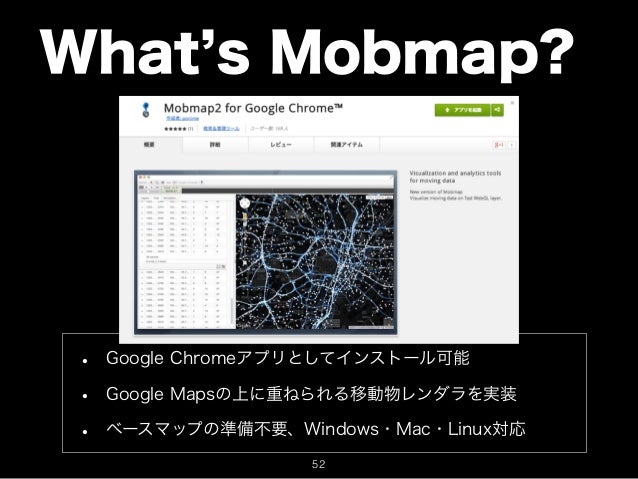

• 52. • Google Chromeアプリとしてインストール可能 • Google Mapsの上に重ねられる移動物レンダラを実装 • ベースマップの準備不要、Windows・Mac・Linux対応 What s Mobmap? 52

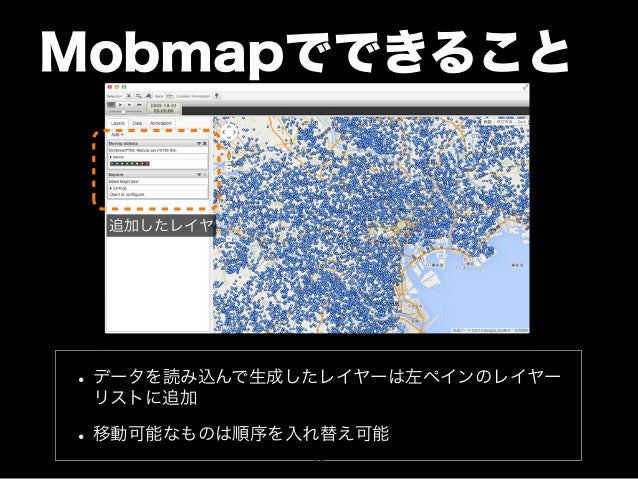

• 53. •データを読み込んで生成したレイヤーは左ペインのレイヤー リストに追加 •移動可能なものは順序を入れ替え可能 追加したレイヤ Mobmapでできること 53
• 54. 動画DEMO Mobmapでできること http://youtu.be/PAkLQwPXoKQ54

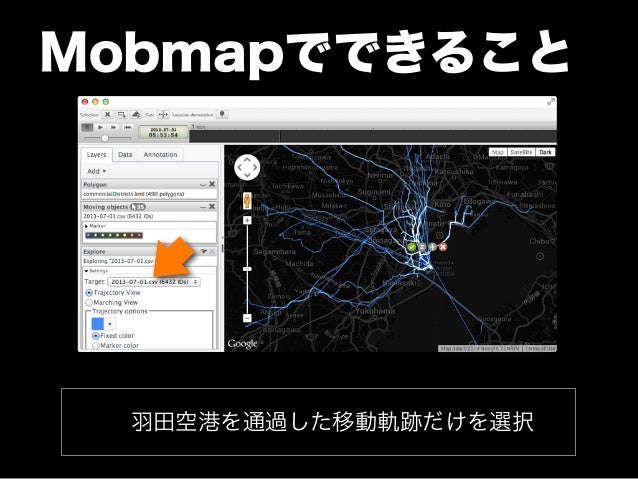

• 55. Mobmapでできること 羽田空港を通過した移動軌跡だけを選択 55
• 56. ハンズオン 前日のハンズオンで参加者に作成してもらった動画を紹介 http://youtu.be/VOYT2GrcBTw 56

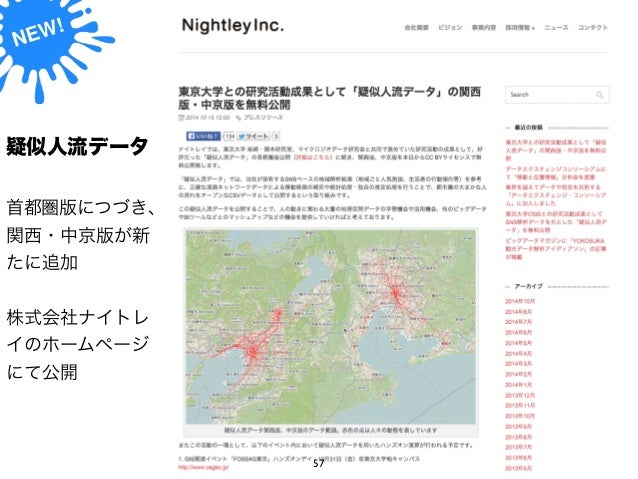

• 57. 疑似人流データ ! 首都圏版につづき、 関西・中京版が新 たに追加 ! 株式会社ナイトレ イのホームページ にて公開 57

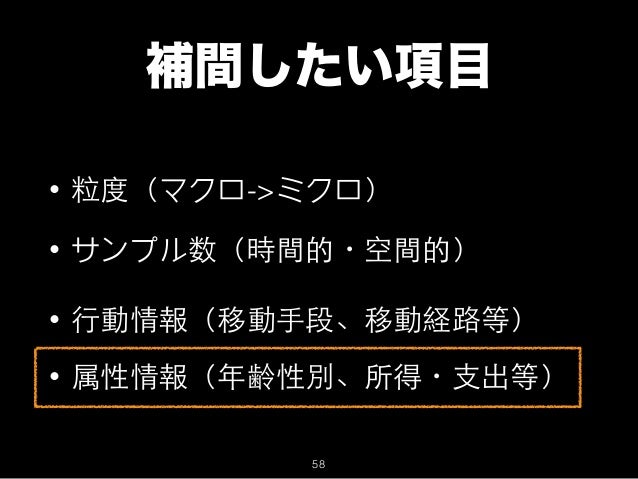

• 58. 補間したい項目 • 粒度（マクロ->ミクロ） • サンプル数（時間的・空間的） • ⾏行動情報（移動⼿手段、移動経路等） • 属性情報（年齢性別、所得・⽀支出等） 58

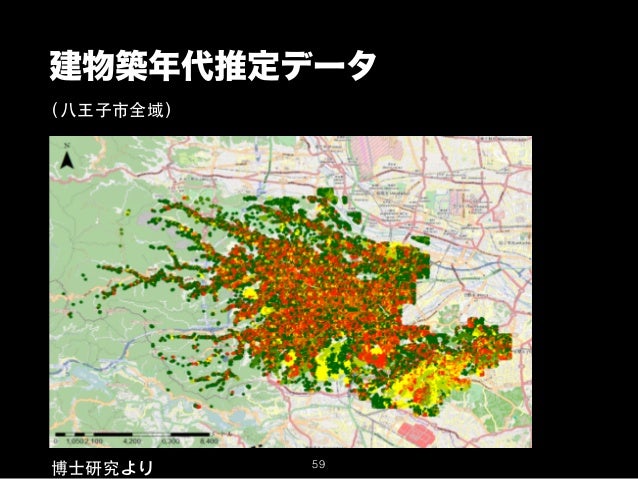

• 59. 建物築年代推定データ （⼋八⺩王⼦子市全域） 博⼠士研究より 59

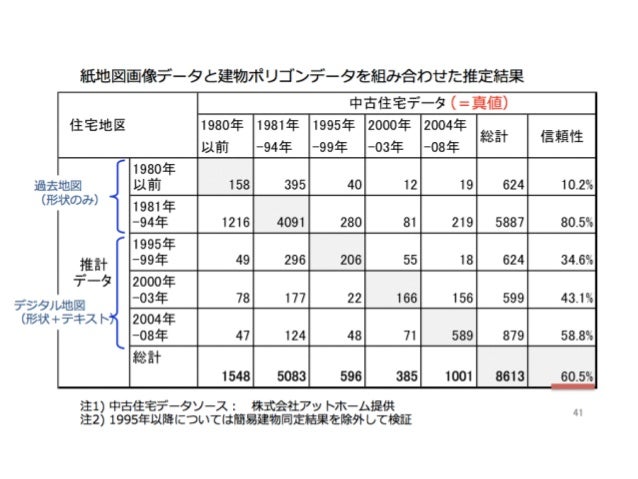

• 60. 60

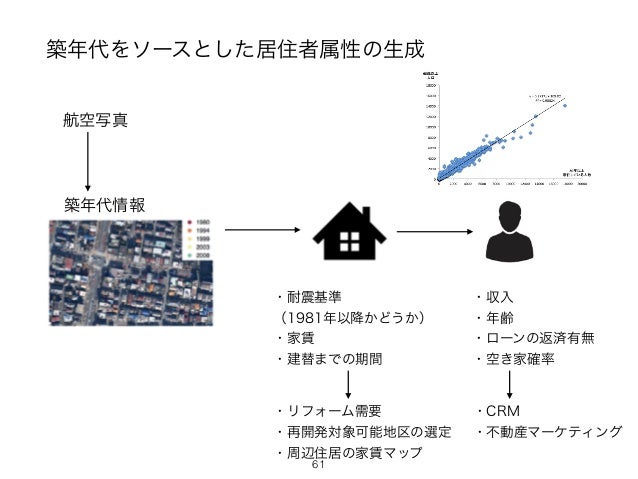

• 61. 築年代をソースとした居住者属性の生成 ・耐震基準 （1981年以降かどうか） ・家賃 ・建替までの期間 航空写真 築年代情報 ・収入 ・年齢 ・ローンの返済有無 ・空き家確率 ・リフォーム需要 ・再開発対象可能地区の選定 ・周辺住居の家賃マップ ・CRM ・不動産マーケティング 61

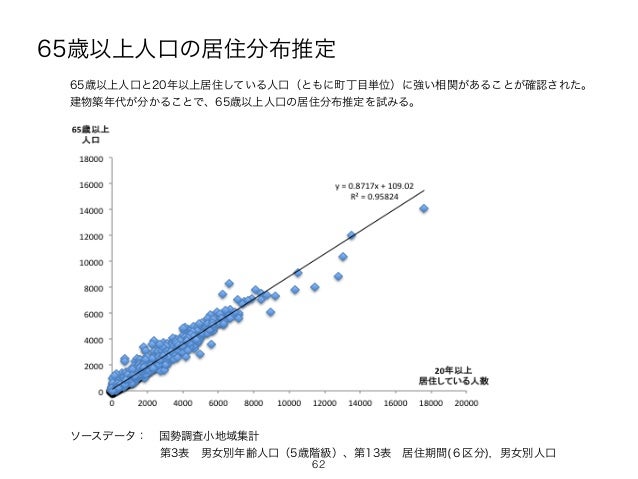

• 62. 65歳以上人口の居住分布推定 ソースデータ： 国勢調査小地域集計         第3表 男女別年齢人口（5歳階級）、第13表 居住期間(６区分)，男女別人口 65歳以上人口と20年以上居住している人口（ともに町丁目単位）に強い相関があることが確認された。 建物築年代が分かることで、65歳以上人口の居住分布推定を試みる。 62

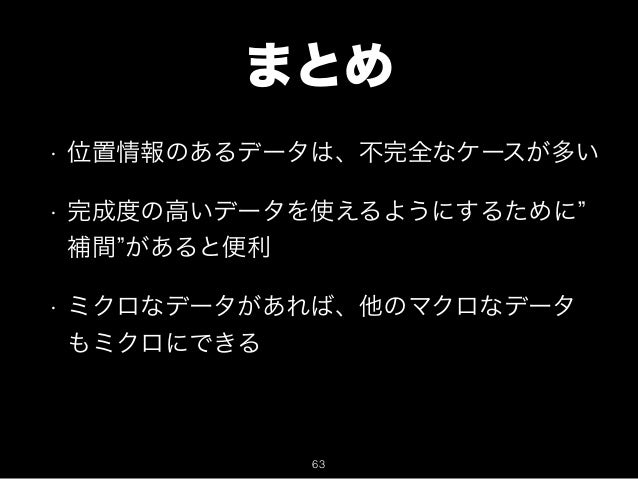

• 63. まとめ • 位置情報のあるデータは、不完全なケースが多い • 完成度の高いデータを使えるようにするために 補間 があると便利 • ミクロなデータがあれば、他のマクロなデータ もミクロにできる 63

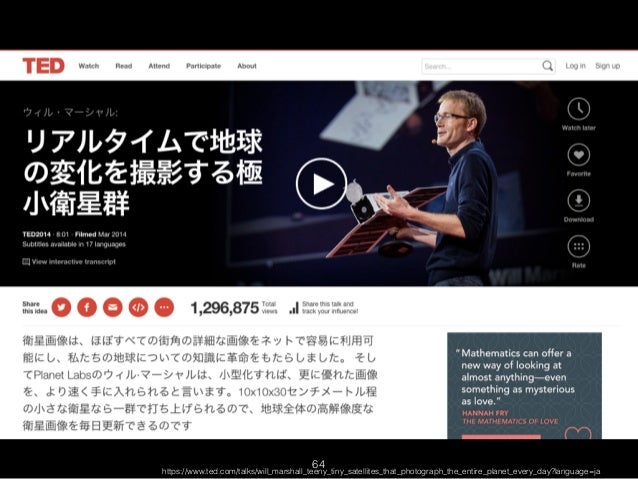

• 64. https://www.ted.com/talks/will_marshall_teeny_tiny_satellites_that_photograph_the_entire_planet_every_day?language=ja 64

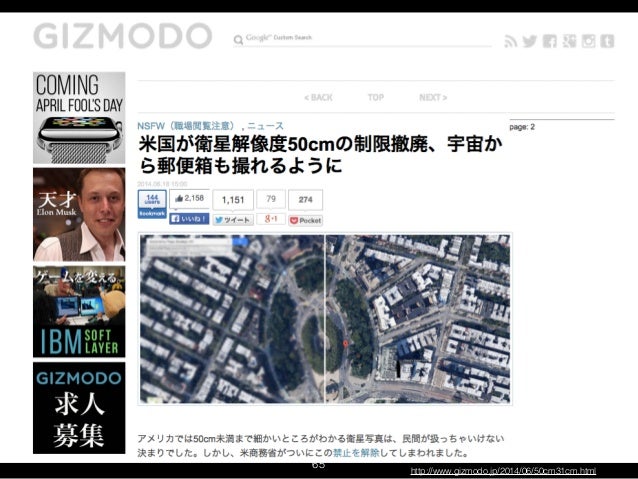

• 65. http://www.gizmodo.jp/2014/06/50cm31cm.html 65
• 66. ご清聴ありがとうございました！ まだ研究途上のものも多くありますので、 フィードバックを沢山いただけますと幸いです＾＾ 66
