クリスマスを支える俺たちとJava(JJUG CCC 2015 Spring AB4)

1. クリスマスを支える俺たちとJava 阪田浩一フリュー株式会社関西Javaエンジニアの会 1

2. 2 2 @jyukutyo 著書 3冊関西Javaエンジニアの会 (関ジャバ) 中の人・発起人 blog：Fight the Future http://jyukutyo.hatenablog.com/ フリュー株式会社所属エンジニア歴12年 36歳 SI業界での客先常駐 9年 Web系? 3年文学部哲学科卒塾講師アルバイト阪田浩一

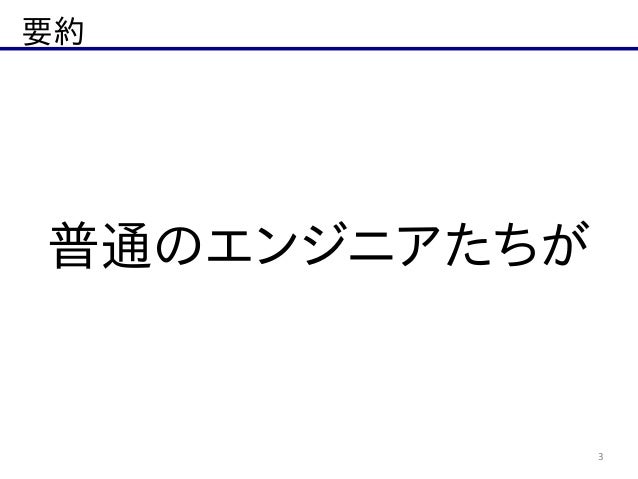

3. 要約 3 普通のエンジニアたちが

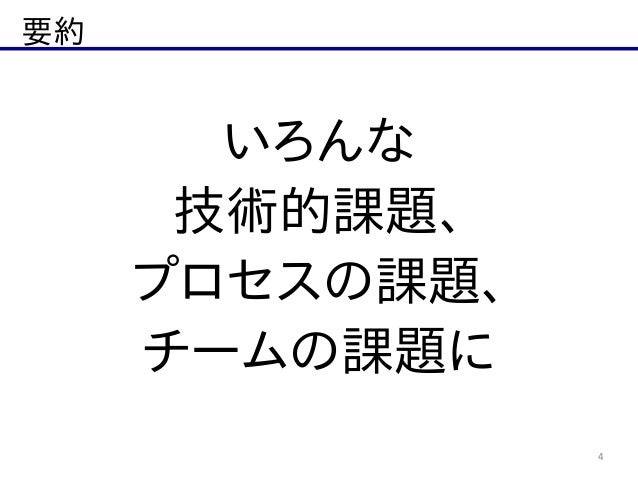

4. 要約 4 いろんな技術的課題、プロセスの課題、チームの課題に

5. 要約 5 ぶつかりつつもサービスを開発、運用しているお話です

6. 6 扱えないこと：大規模サービスを運用するベストな方法

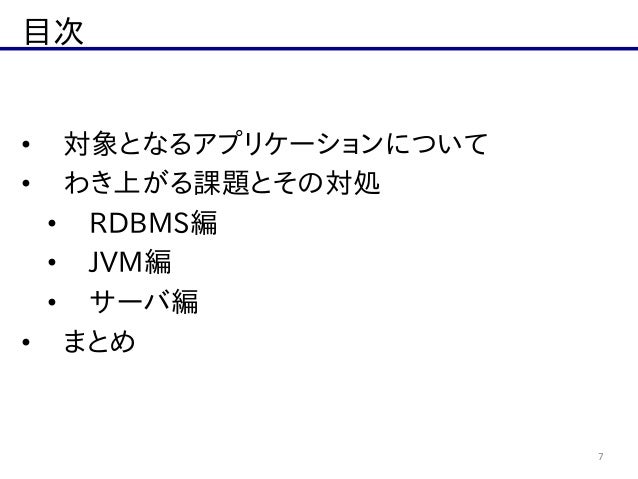

7. 目次 7 • 対象となるアプリケーションについて • わき上がる課題とその対処 • RDBMS編 • JVM編 • サーバ編 • まとめ

8. 要約 8 本題へ

9. 9 僕たちのアプリケーションはクリスマスの負荷に耐えられずにいた Photo by Yuichi Sakuraba https://flic.kr/p/9JYRSQ

10. 10 そう、クリスマスは 1年で最もアクセスがある日 Photo by Yuichi Sakuraba https://flic.kr/p/9JYRSQ

11. 11 恋人たちがみんな撮影をする日だからだ Photo by Yuichi Sakuraba https://flic.kr/p/9JYRSQ

12. 12 撮影？そう、プリントシール機での撮影…

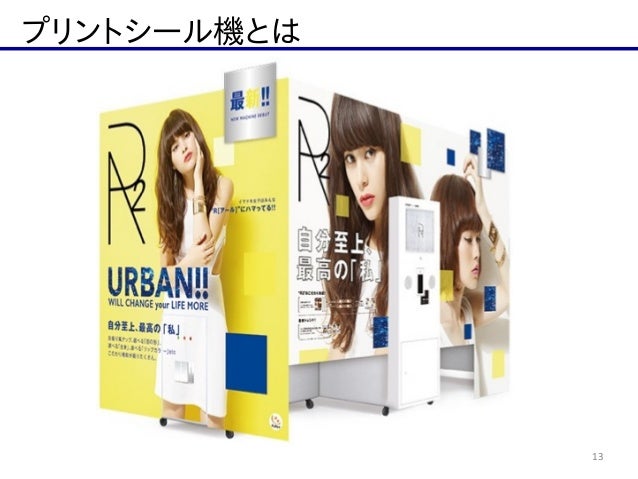

13. プリントシール機とは 13

14. 14 弊社フリュー株式会社はプリントシール機のトップメーカーです

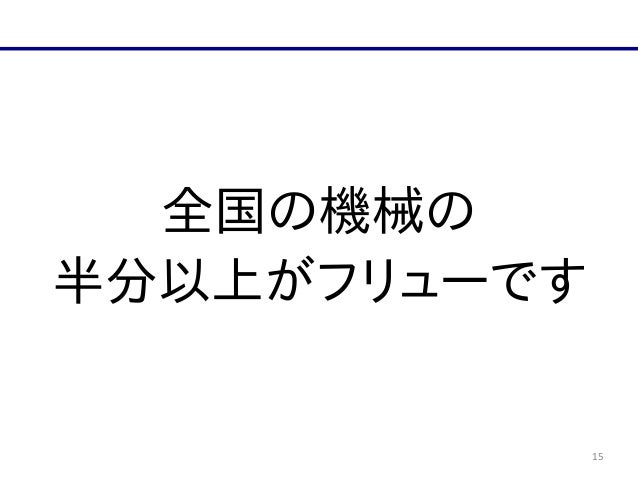

15. 15 全国の機械の半分以上がフリューです

16. 16 なのですが、今回はこの筐体の実装ではなく

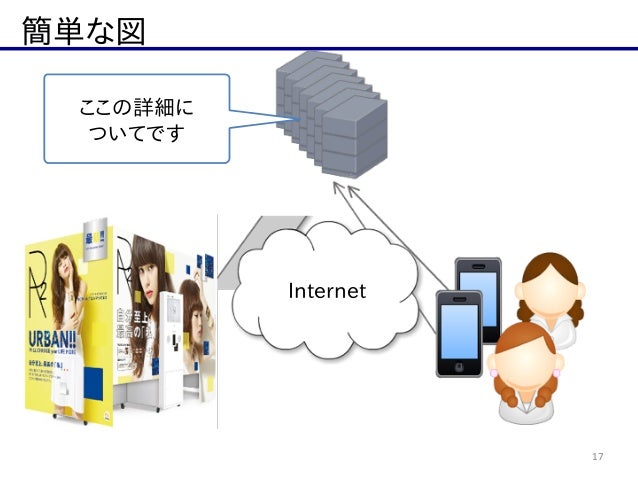

17. 簡単な図 17 ここの詳細についてです Internet

18. Webとの関係は？ 18 撮影した画像は Webサイト/アプリから取得できます

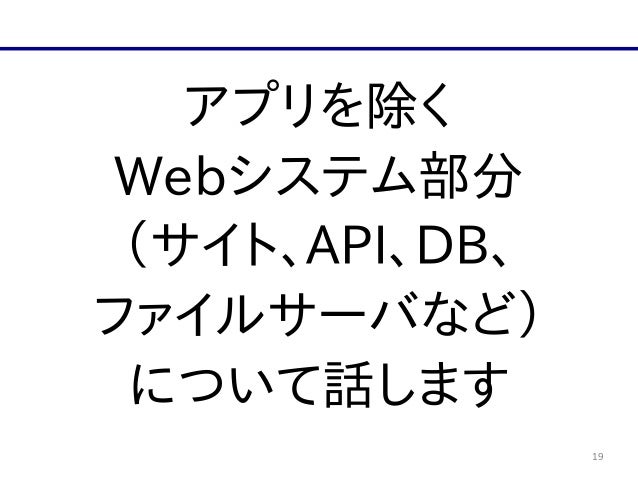

19. 19 アプリを除く Webシステム部分（サイト、API、DB、ファイルサーバなど）について話します

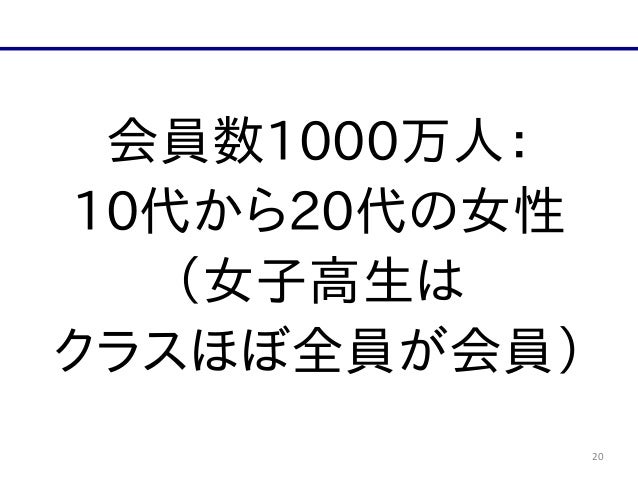

20. 20 会員数1000万人： 10代から20代の女性（女子高生はクラスほぼ全員が会員）

21. サービスの概要 21 サービス名ピクトリンク会員数 1000万人（有料会員数は秘密…）主な機能プリントシール機で撮影した画像を取得できる提供 Webサイト iOSアプリ Androidアプリ課金携帯電話キャリア課金（月額制） PV 数百万PV/日

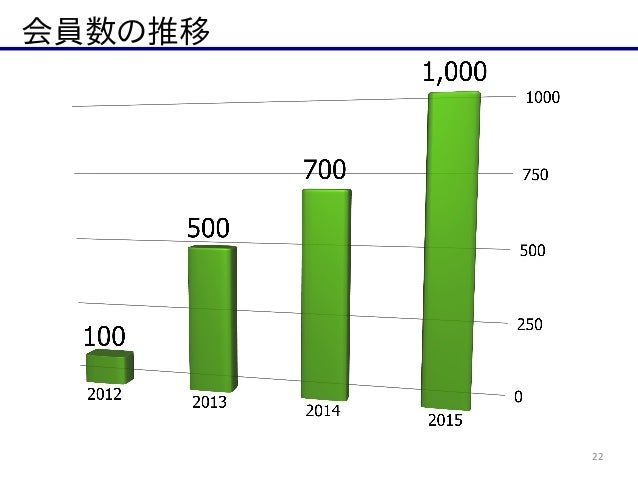

22. 会員数の推移 22

23. 23 画像は10億枚弱（うかつにcount(*)もできない）

24. 24 大規模と思っています

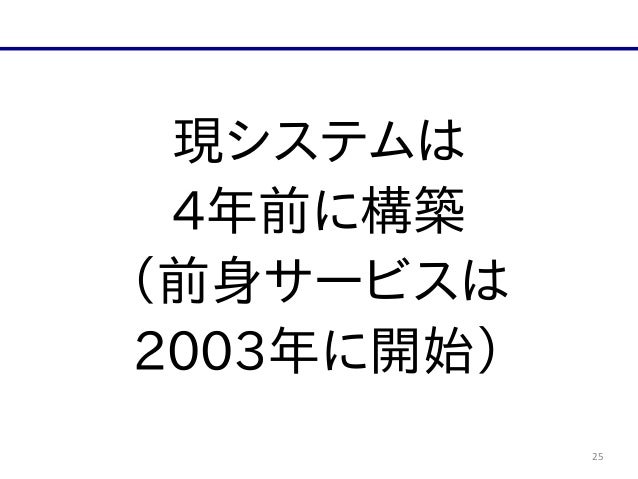

25. 25 現システムは 4年前に構築（前身サービスは 2003年に開始）

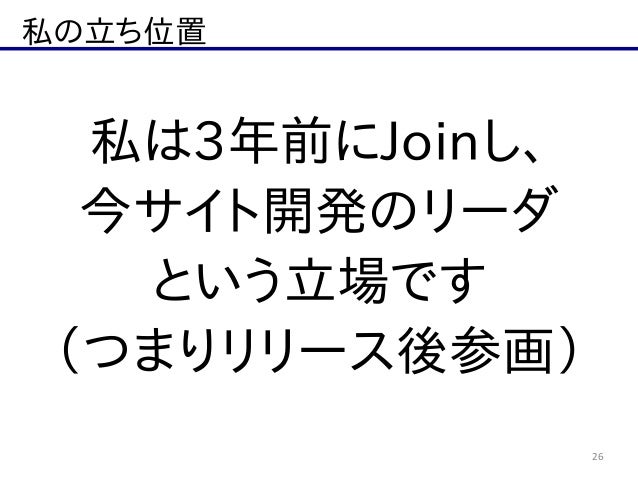

26. 私の立ち位置 26 私は3年前にJoinし、今サイト開発のリーダという立場です（つまりリリース後参画）

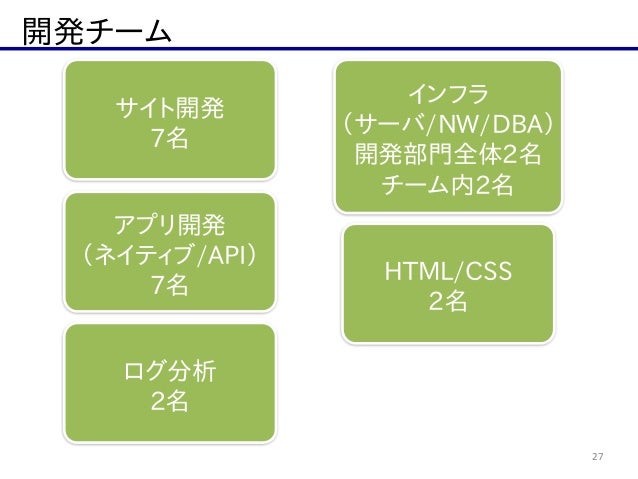

27. 開発チーム 27 アプリ開発（ネイティブ/API） 7名サイト開発 7名インフラ（サーバ/NW/DBA）開発部門全体2名チーム内2名ログ分析 2名 HTML/CSS 2名

28. 28 リリース後1,2年はクリスマスにサービスが瀕死 Photo by Yuichi Sakuraba https://flic.kr/p/9JYRSQ

29. 29 なぜか？

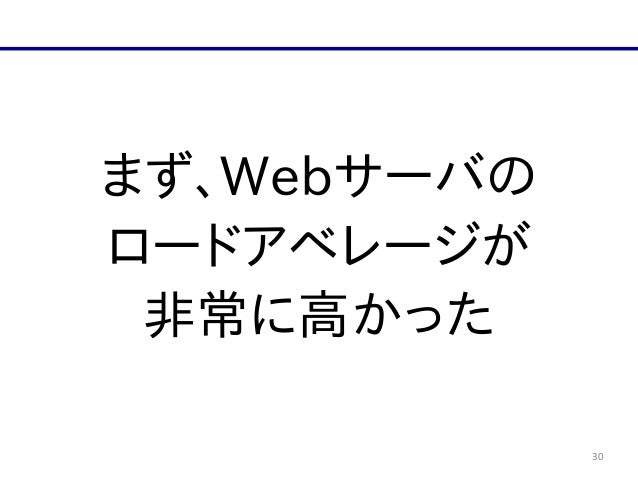

30. 30 まず、Webサーバのロードアベレージが非常に高かった

31. 31 平日は数百万PV/日だがクリスマスはその4倍 Photo by Yuichi Sakuraba https://flic.kr/p/9JYRSQ

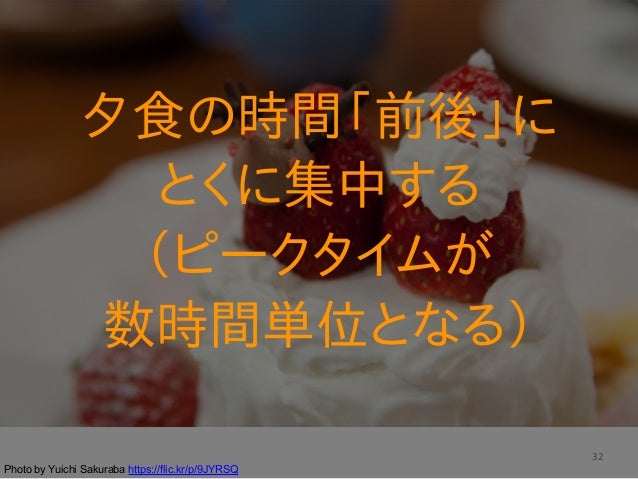

32. 32 夕食の時間「前後」にとくに集中する（ピークタイムが数時間単位となる） Photo by Yuichi Sakuraba https://flic.kr/p/9JYRSQ

33. 33 リクエストがさばけていない

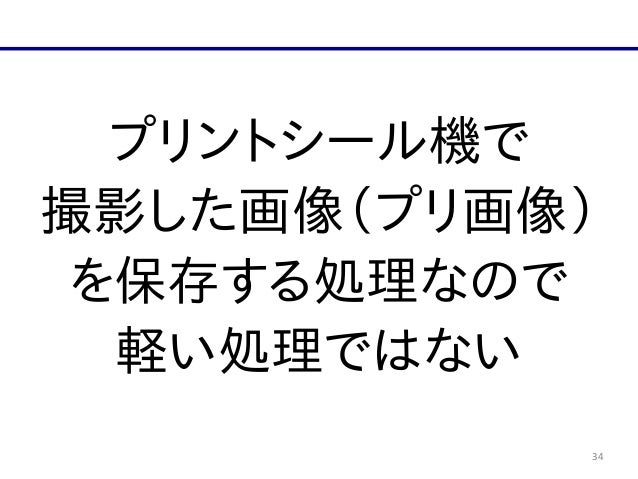

34. 34 プリントシール機で撮影した画像（プリ画像）を保存する処理なので軽い処理ではない

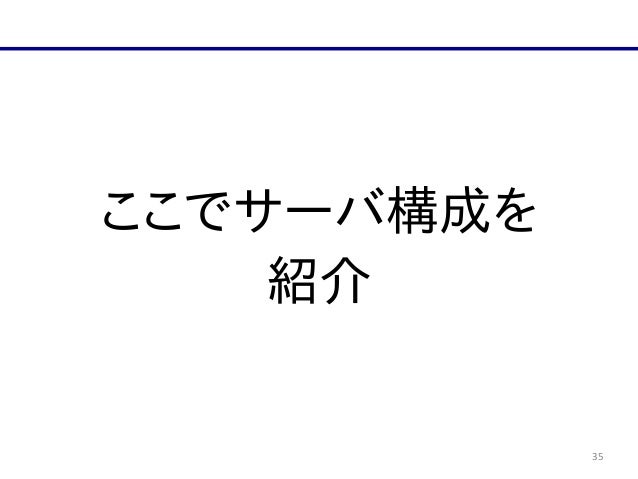

35. 35 ここでサーバ構成を紹介

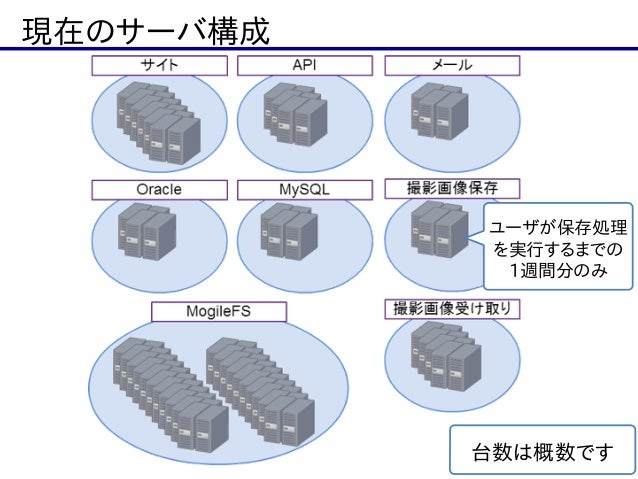

36. 現在のサーバ構成 36台数は概数ですユーザが保存処理を実行するまでの 1週間分のみ

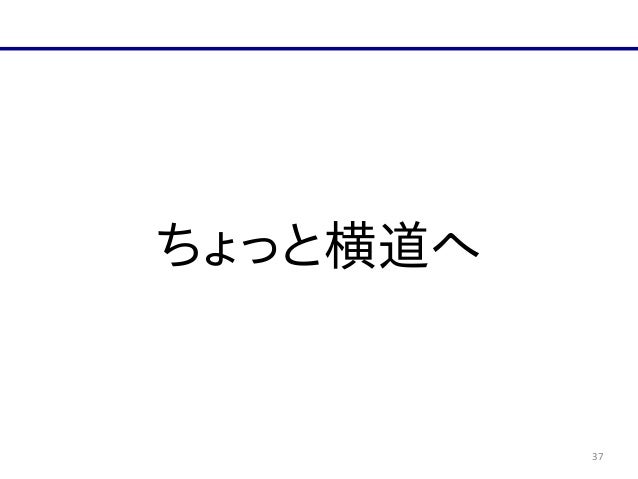

37. 37 ちょっと横道へ

38. 38 MogileFSとは：分散ファイルシステム（OSS）

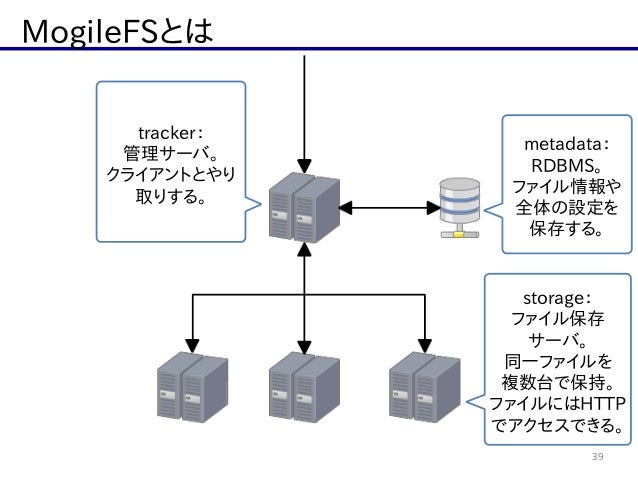

39. MogileFSとは 39 tracker：管理サーバ。クライアントとやり取りする。 storage：ファイル保存サーバ。同一ファイルを複数台で保持。ファイルにはHTTP でアクセスできる。 metadata： RDBMS。ファイル情報や全体の設定を保存する。

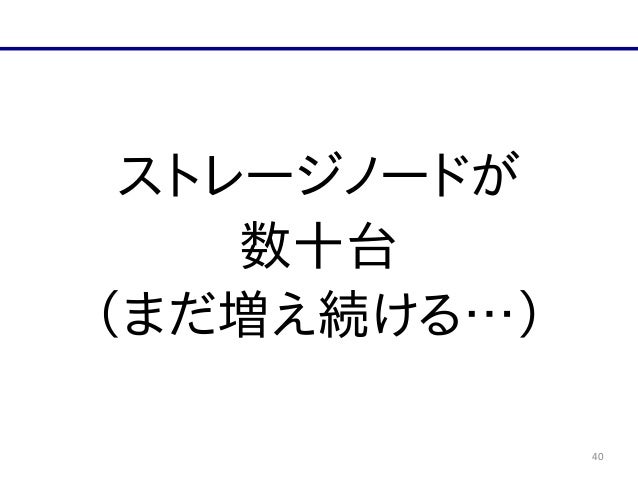

40. 40 ストレージノードが数十台（まだ増え続ける…）

41. 41 ここまで大きな問題は出ていない

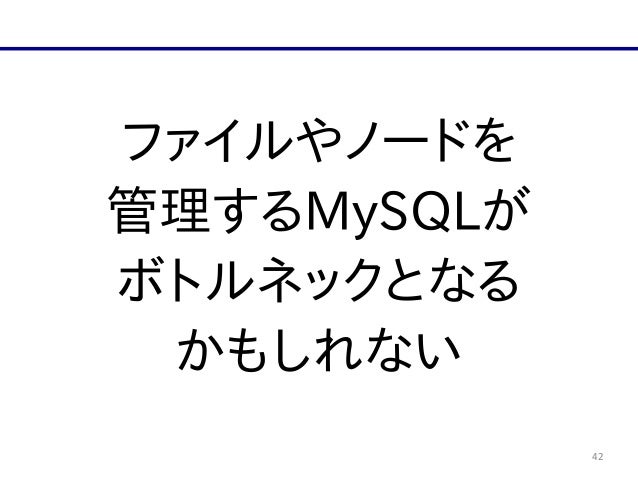

42. 42 ファイルやノードを管理するMySQLがボトルネックとなるかもしれない

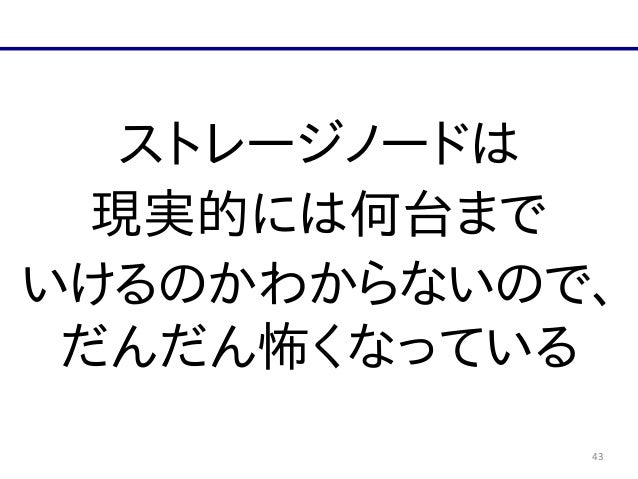

43. 43 ストレージノードは現実的には何台までいけるのかわからないので、だんだん怖くなっている

44. 44 リクエストがさばけていない件

45. 45 対応：Webサーバを台数追加した

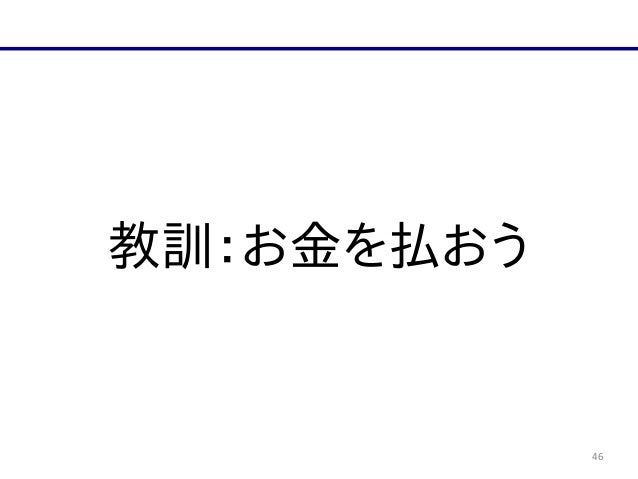

46. 46 教訓：お金を払おう

47. 47 解決（えっ

48. 48 サーバは増やせば対応できたが

49. 49 今度は RDBMSがネックとなってくる

50. 50 next：RDBMS編

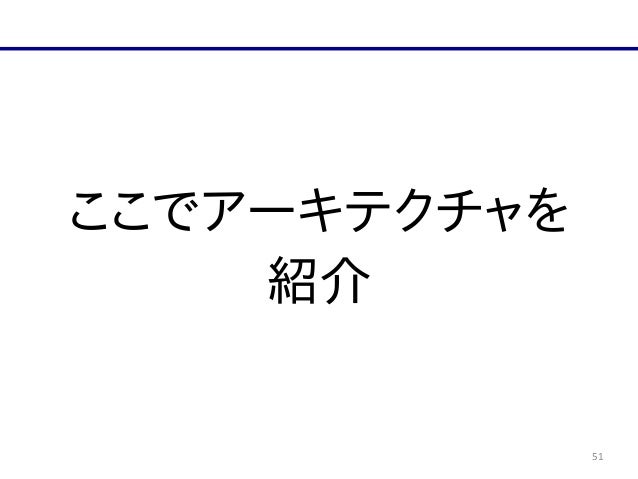

51. 51 ここでアーキテクチャを紹介

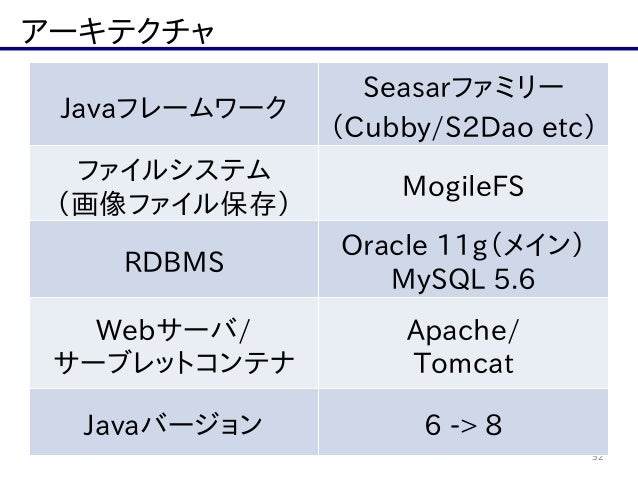

52. アーキテクチャ 52 Javaフレームワーク Seasarファミリー（Cubby/S2Dao etc）ファイルシステム（画像ファイル保存） MogileFS RDBMS Oracle 11g（メイン） MySQL 5.6 Webサーバ/ サーブレットコンテナ Apache/ Tomcat Javaバージョン 6 -> 8

53. 53 • 近い将来メモリが不足する予測ができた • IO性能が悪かった • レコード件数が多い • （テーブル設計もベストではないが）

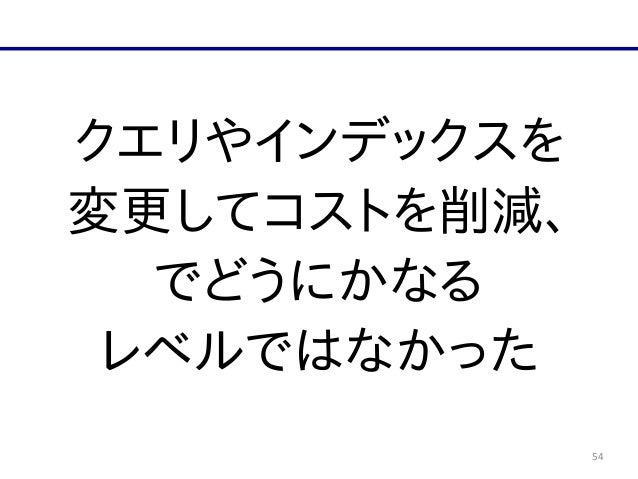

54. 54 クエリやインデックスを変更してコストを削減、でどうにかなるレベルではなかった

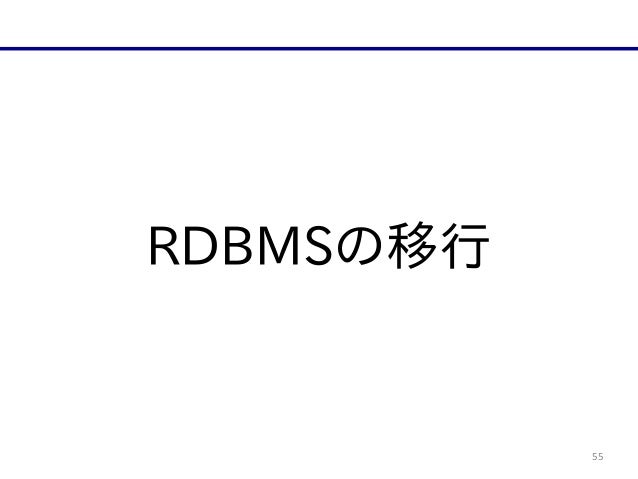

55. 55 RDBMSの移行

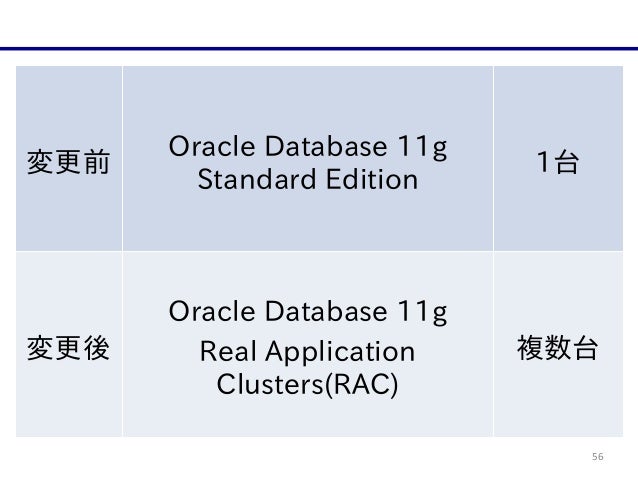

56. 56 変更前 Oracle Database 11g Standard Edition 1台変更後 Oracle Database 11g Real Application Clusters(RAC) 複数台

57. 57 RACとは：ロードバランス型の Oracleクラスタリング構成

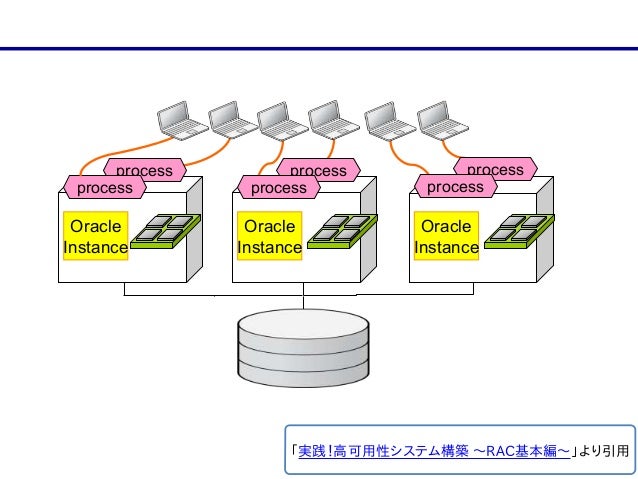

58. 58 Copyright© 2011, Oracle. All rights reserved. 5.7 Oracle Instance Oracle Instance Oracle Instance Active-Activeの構成をとることが可能 RACは、ノード追加によるスケールアウトで性能向上 process process process process process process 「実践！高可用性システム構築〜～RAC基本編〜～」より引用

59. 59 全ノードが全データにアクセスできる Acitve-Active構成となる

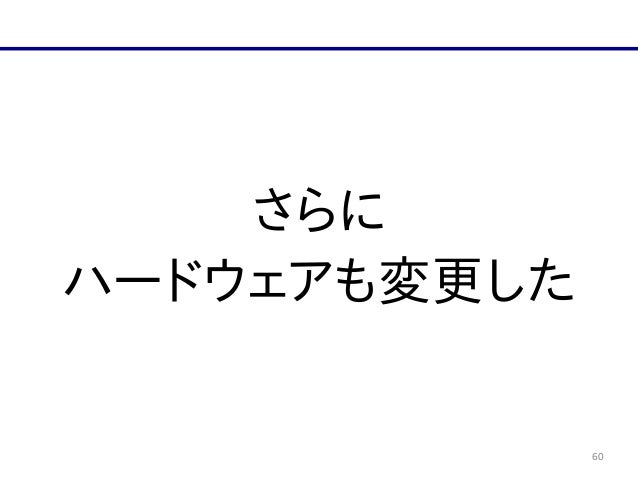

60. 60 さらにハードウェアも変更した

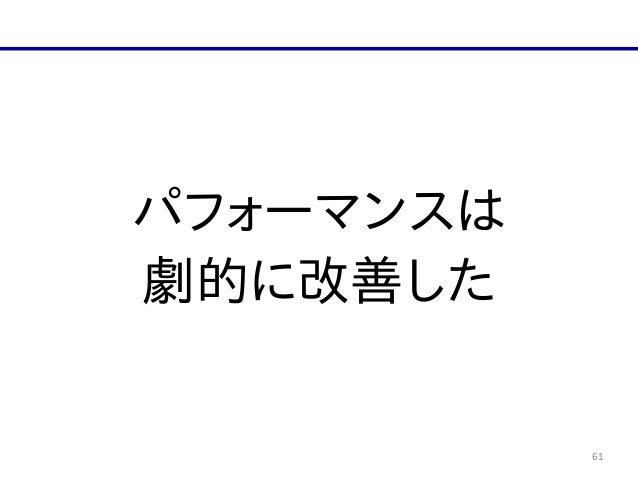

61. 61 パフォーマンスは劇的に改善した

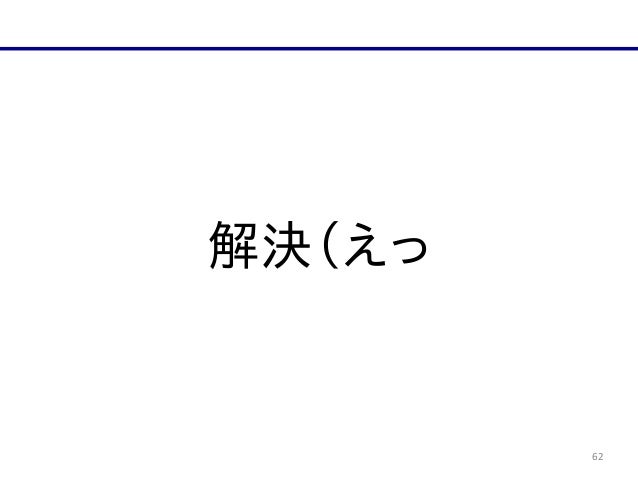

62. 62 解決（えっ

63. 63 教訓：お金を払おう

64. 64 ただ、そうした増強分も使い果たしつつある

65. 65 レコードが増えたことで見えていなかった問題が浮き彫りになる

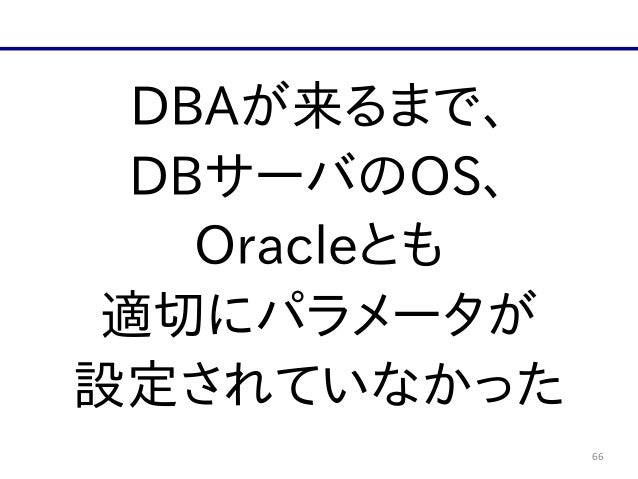

66. 66 DBAが来るまで、 DBサーバのOS、 Oracleとも適切にパラメータが設定されていなかった

67. 67 そうしたパラメータを 1つずつ精査しつつ…

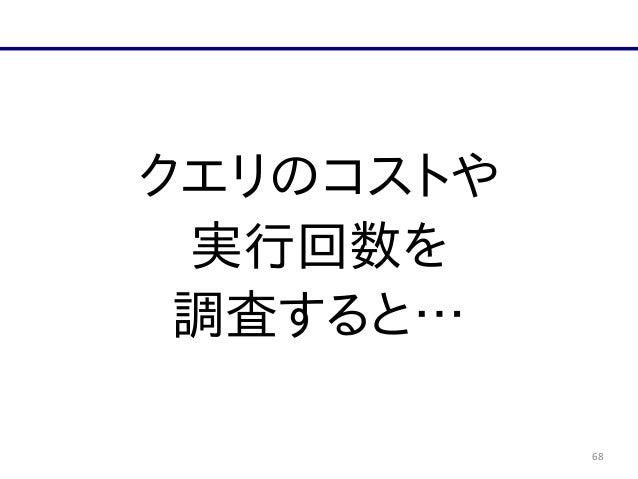

68. 68 クエリのコストや実行回数を調査すると…

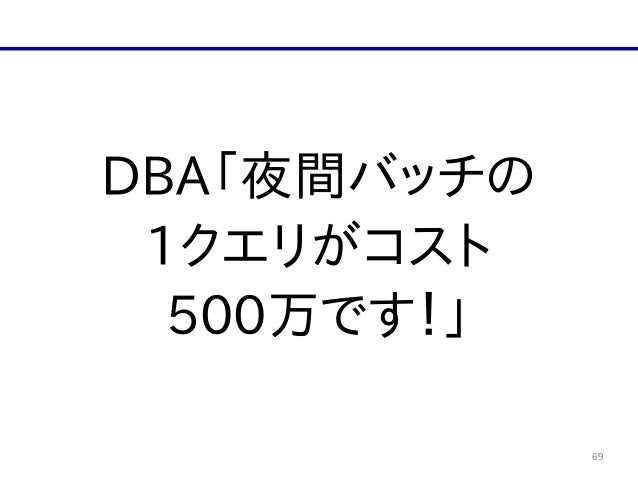

69. 69 DBA「夜間バッチの 1クエリがコスト 500万です！」

70. 70 理由：テーブルをフルスキャンしている

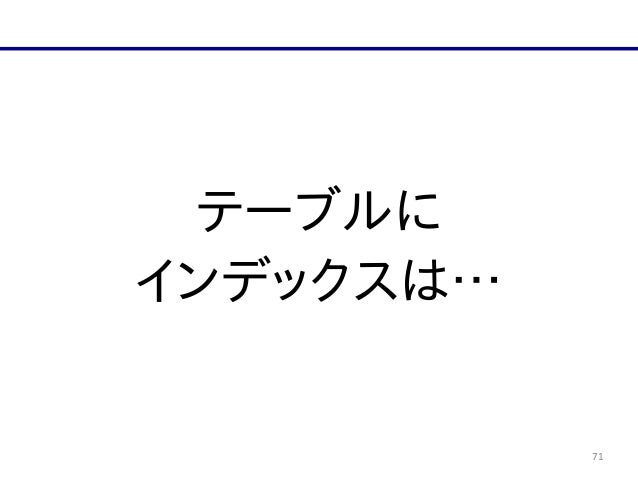

71. 71 テーブルにインデックスは…

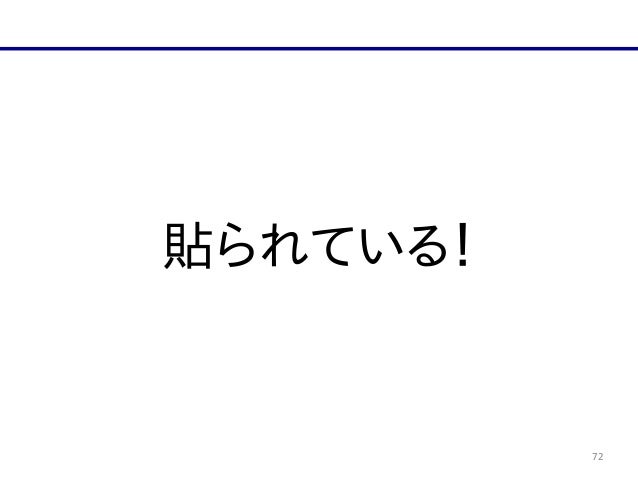

72. 72 貼られている！

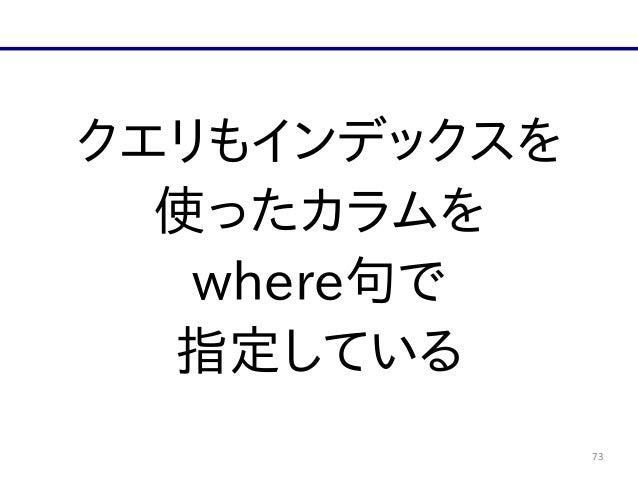

73. 73 クエリもインデックスを使ったカラムを where句で指定している

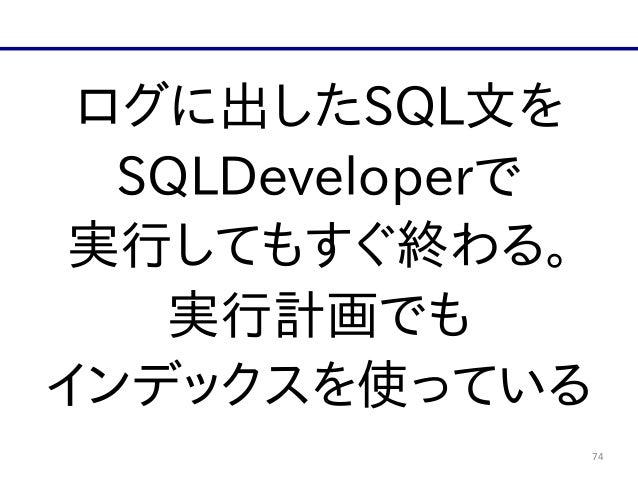

74. 74 ログに出したSQL文を SQLDeveloperで実行してもすぐ終わる。実行計画でもインデックスを使っている

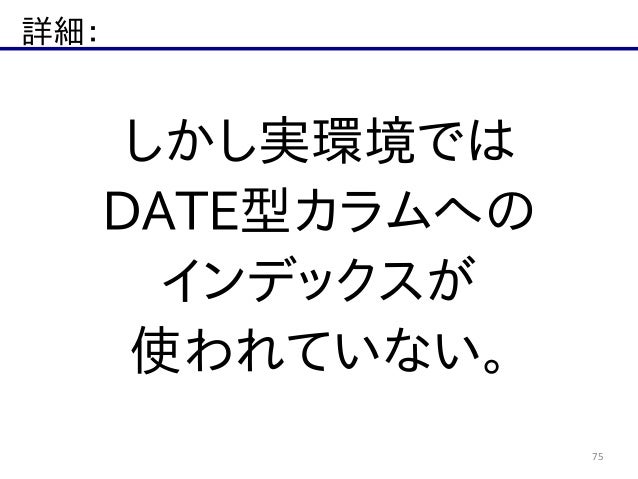

75. 詳細： 75 しかし実環境では DATE型カラムへのインデックスが使われていない。

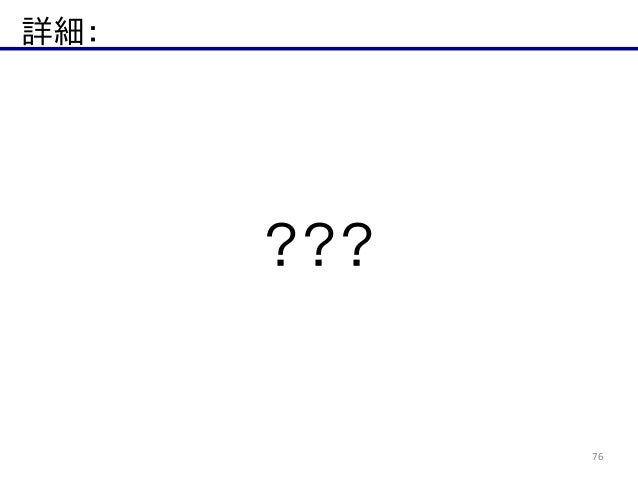

76. 詳細： 76 ？？？

77. 詳細： 77 Oracleを見てみる

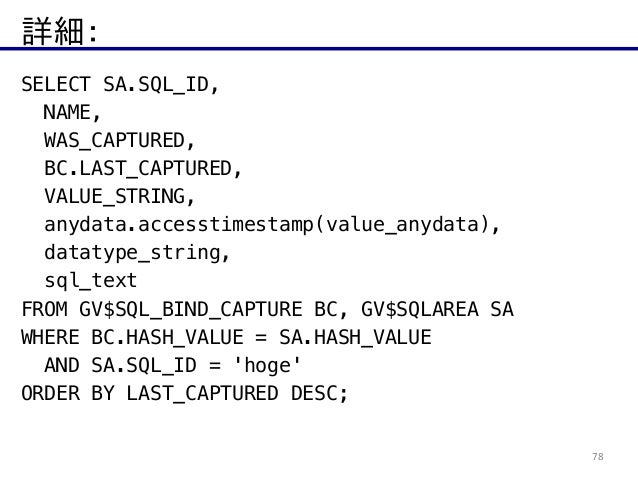

78. 詳細： 78 SELECT SA.SQL_ID, NAME, WAS_CAPTURED, BC.LAST_CAPTURED, VALUE_STRING, anydata.accesstimestamp(value_anydata), datatype_string, sql_text FROM GV$SQL_BIND_CAPTURE BC, GV$SQLAREA SA WHERE BC.HASH_VALUE = SA.HASH_VALUE AND SA.SQL_ID = 'hoge' ORDER BY LAST_CAPTURED DESC;

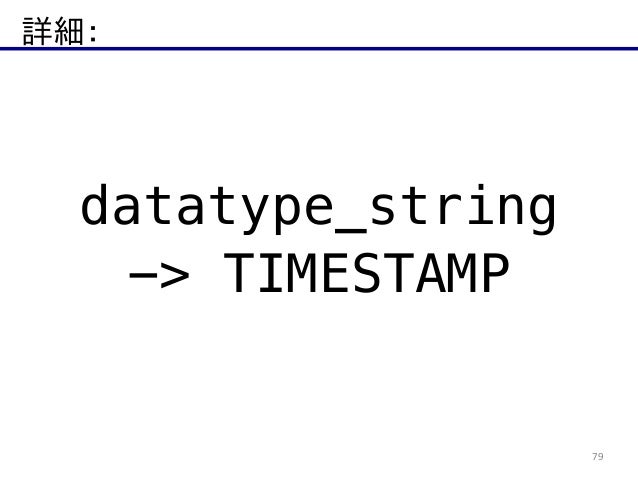

79. 詳細： 79 datatype_string -> TIMESTAMP

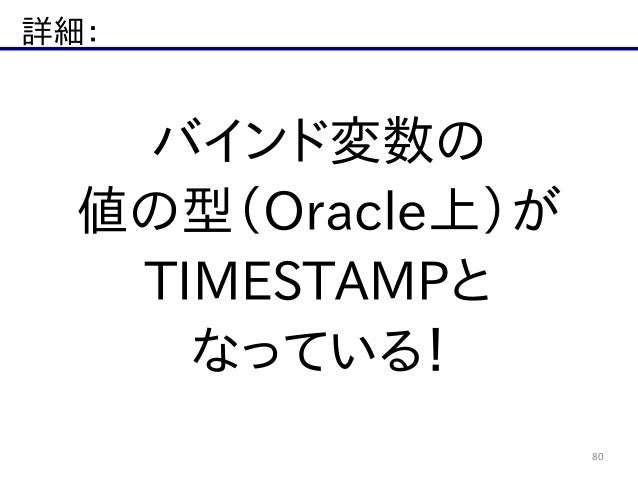

80. 詳細： 80 バインド変数の値の型（Oracle上）が TIMESTAMPとなっている！

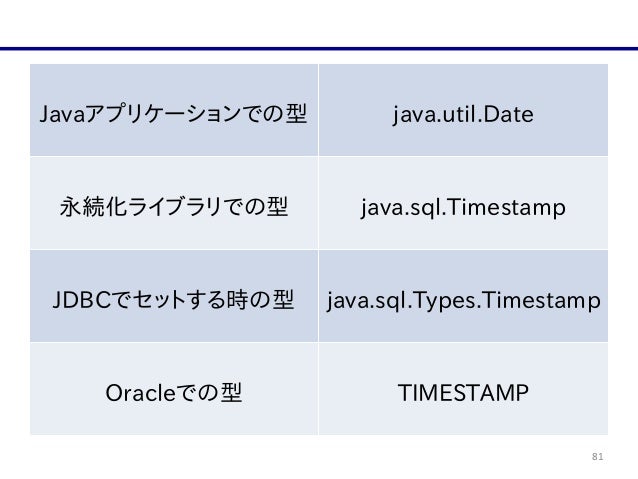

81. 81 Javaアプリケーションでの型 java.util.Date 永続化ライブラリでの型 java.sql.Timestamp JDBCでセットする時の型 java.sql.Types.Timestamp Oracleでの型 TIMESTAMP

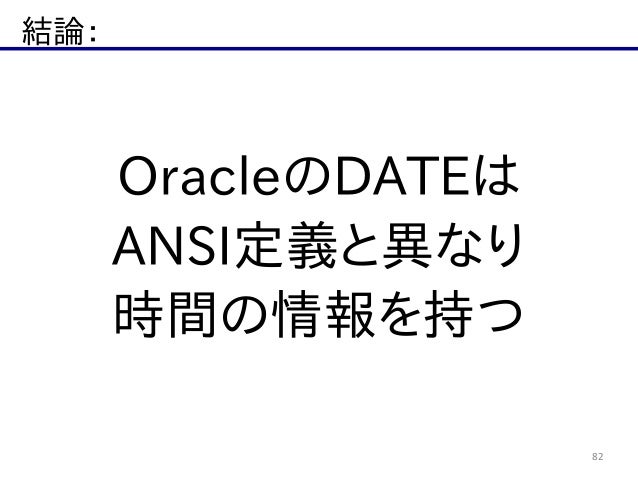

82. 結論： 82 OracleのDATEは ANSI定義と異なり時間の情報を持つ

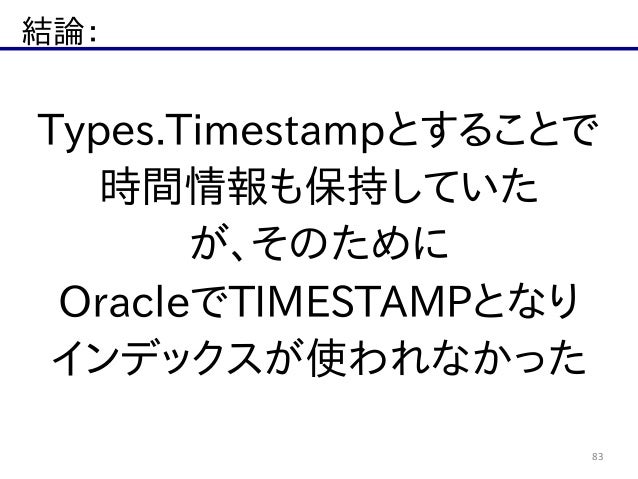

83. 結論： 83 Types.Timestampとすることで時間情報も保持していたが、そのために OracleでTIMESTAMPとなりインデックスが使われなかった

84. 結論： 84 対応：Oracle独自の PreparedStetementを使うことにした

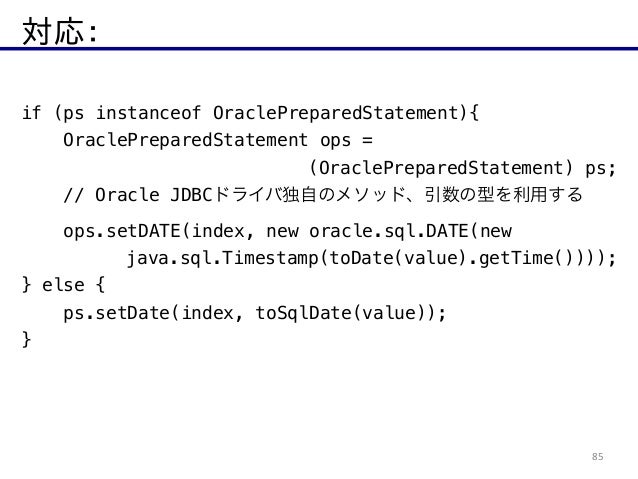

85. 対応： 85 if (ps instanceof OraclePreparedStatement){ OraclePreparedStatement ops = (OraclePreparedStatement) ps; // Oracle JDBCドライバ独自のメソッド、引数の型を利用する ops.setDATE(index, new oracle.sql.DATE(new java.sql.Timestamp(toDate(value).getTime()))); } else { ps.setDate(index, toSqlDate(value)); }

86. 結果： 86 コスト： 500万 -> 8万

87. 結果： 87 大勝利

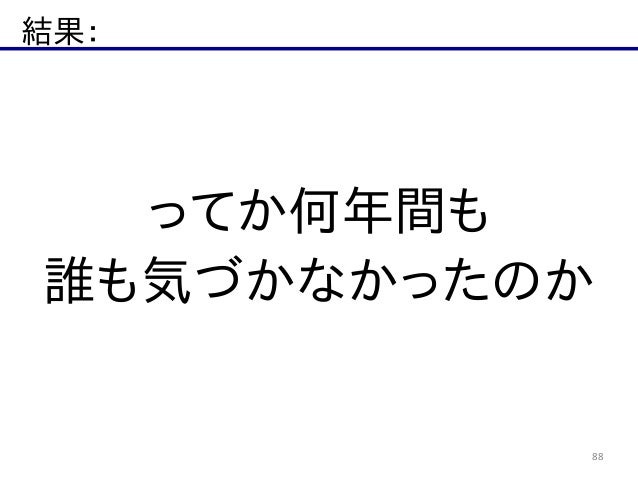

88. 結果： 88 ってか何年間も誰も気づかなかったのか

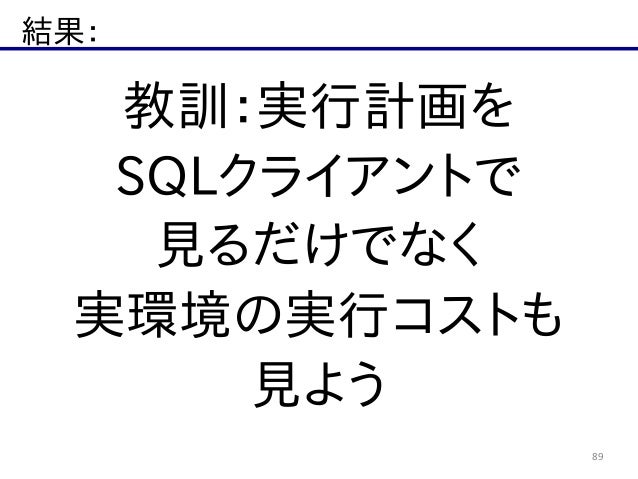

89. 結果： 89 教訓：実行計画を SQLクライアントで見るだけでなく実環境の実行コストも見よう

90. 結果： 90 RDBMS関連だとこんな問題もありました

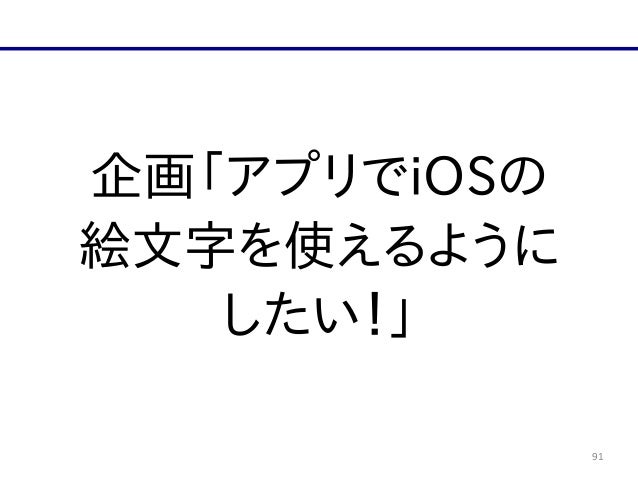

91. 91 企画「アプリでiOSの絵文字を使えるようにしたい！」

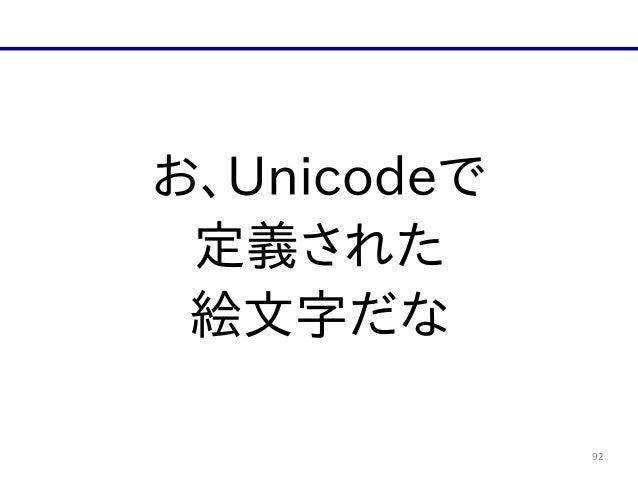

92. 92 お、Unicodeで定義された絵文字だな

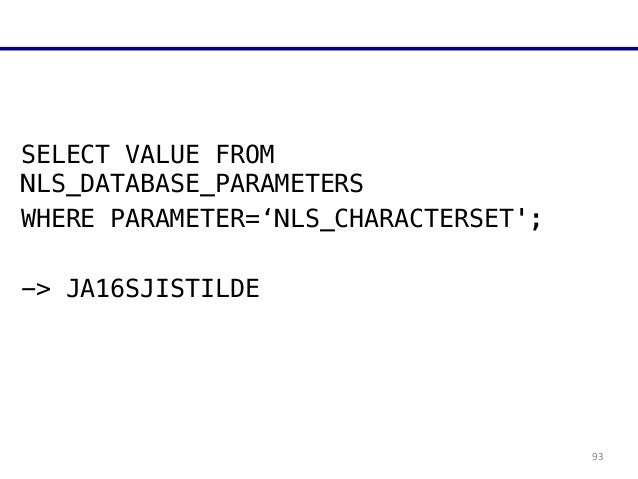

93. 93 SELECT VALUE FROM NLS_DATABASE_PARAMETERS WHERE PARAMETER=‘NLS_CHARACTERSET'; ! -> JA16SJISTILDE

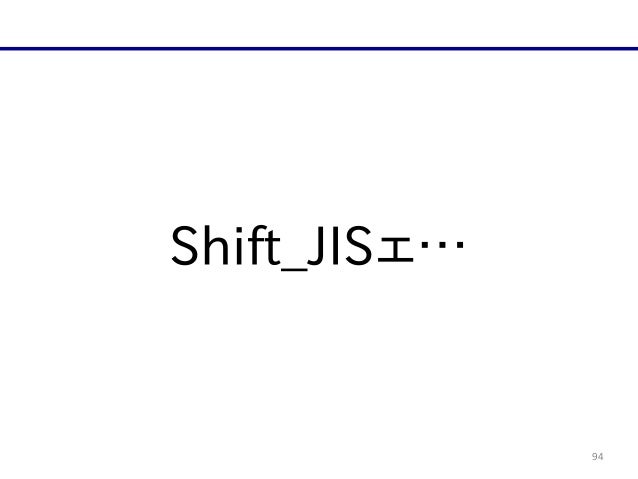

94. 94 Shift_JISェ…

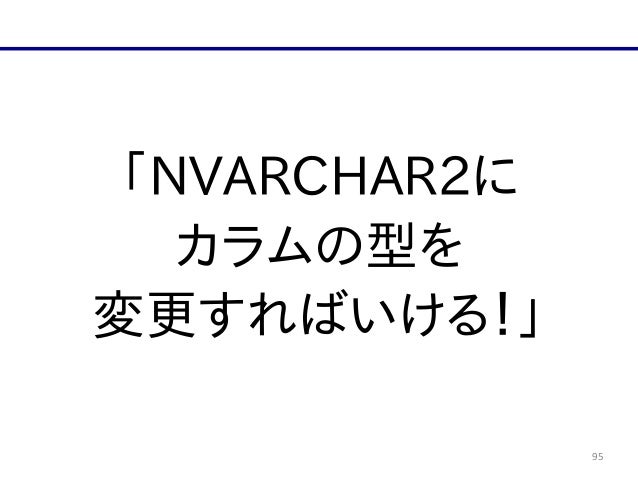

95. 95 「NVARCHAR2にカラムの型を変更すればいける！」

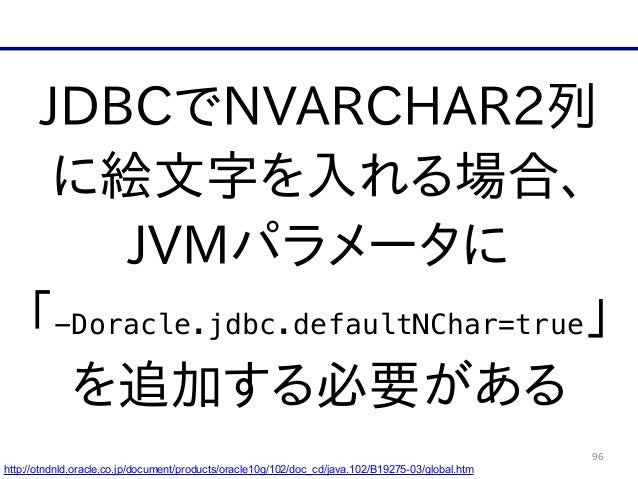

96. 96 JDBCでNVARCHAR2列に絵文字を入れる場合、 JVMパラメータに「-Doracle.jdbc.defaultNChar=true」を追加する必要がある http://otndnld.oracle.co.jp/document/products/oracle10g/102/doc_cd/java.102/B19275-03/global.htm

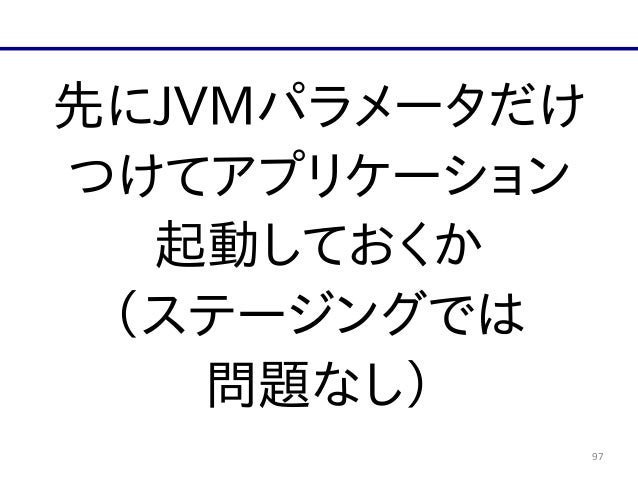

97. 97 先にJVMパラメータだけつけてアプリケーション起動しておくか（ステージングでは問題なし）

98. 98 そう、あのときの俺たちには何の疑念もなかったんだ…

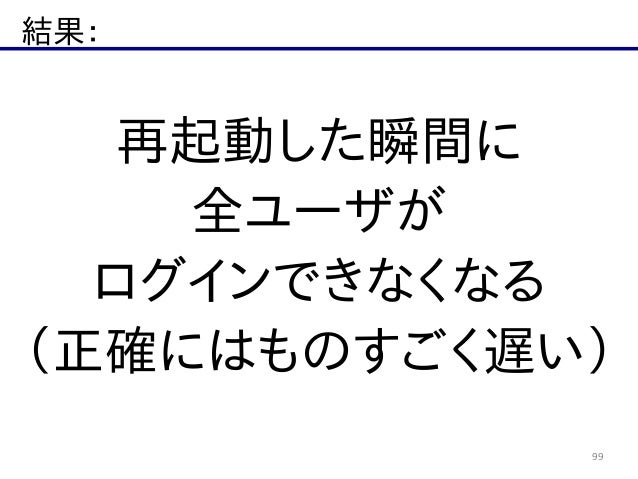

99. 結果： 99 再起動した瞬間に全ユーザがログインできなくなる（正確にはものすごく遅い）

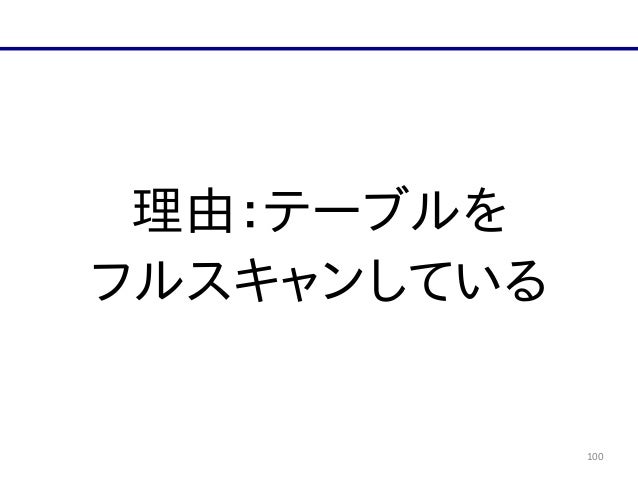

100. 100 理由：テーブルをフルスキャンしている

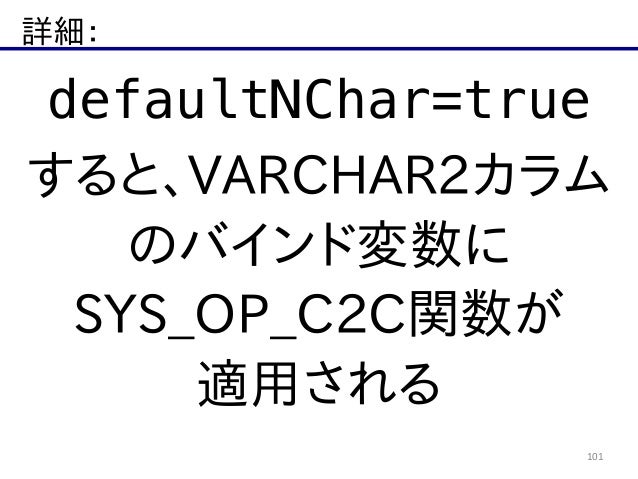

101. 詳細： 101 defaultNChar=true すると、VARCHAR2カラムのバインド変数に SYS_OP_C2C関数が適用される

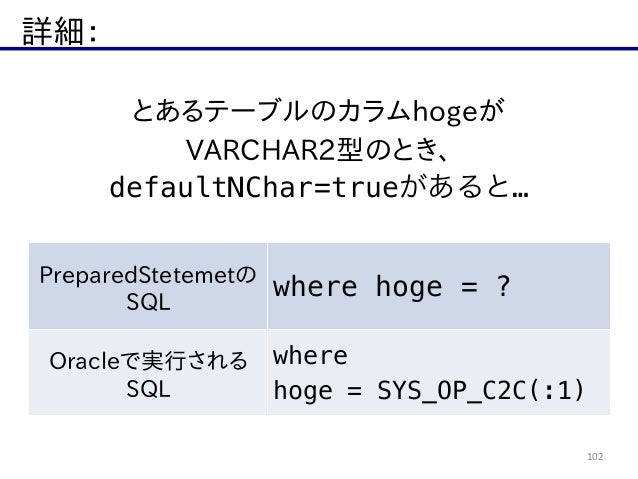

102. 詳細： 102 とあるテーブルのカラムhogeが VARCHAR2型のとき、 defaultNChar=trueがあると… PreparedStetemetの SQL where hoge = ? Oracleで実行される SQL where hoge = SYS_OP_C2C(:1)

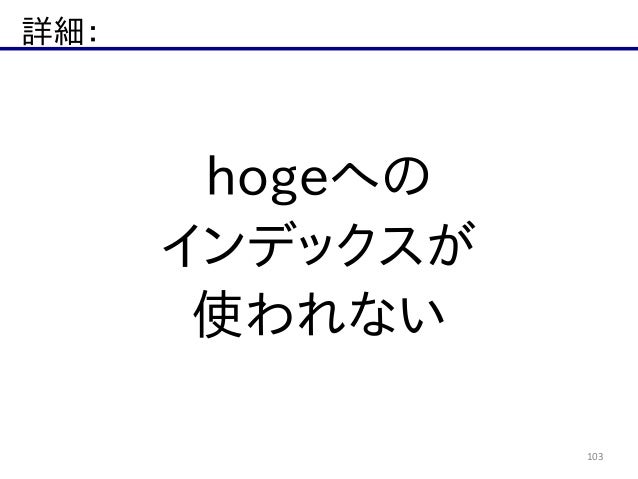

103. 詳細： 103 hogeへのインデックスが使われない

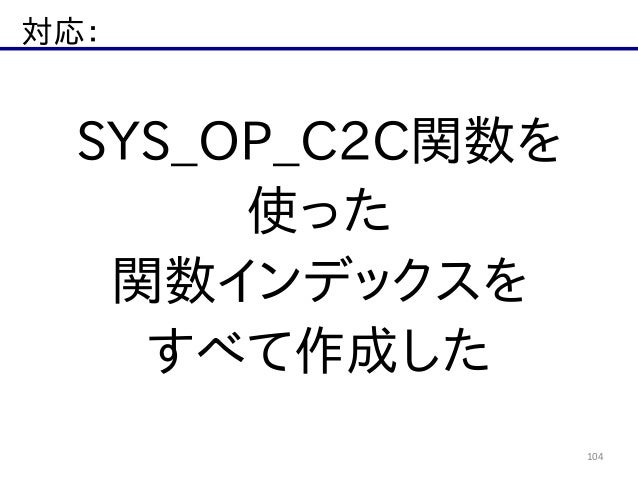

104. 対応： 104 SYS_OP_C2C関数を使った関数インデックスをすべて作成した

105. 結果： 105 教訓：実行計画を SQLクライアントで見るだけでなく実環境の実行コストも見よう

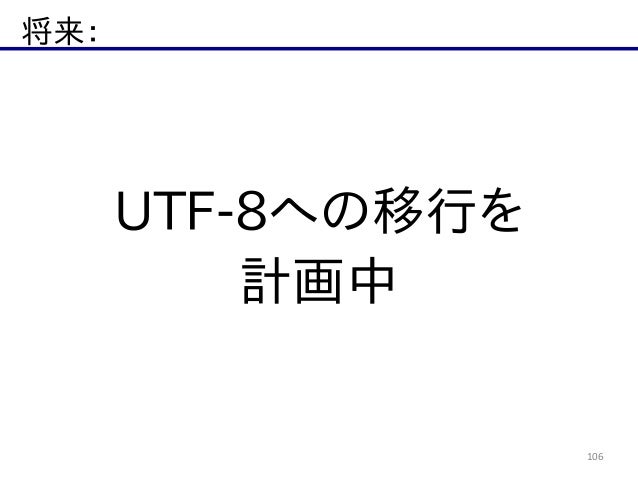

106. 将来： 106 UTF-8への移行を計画中

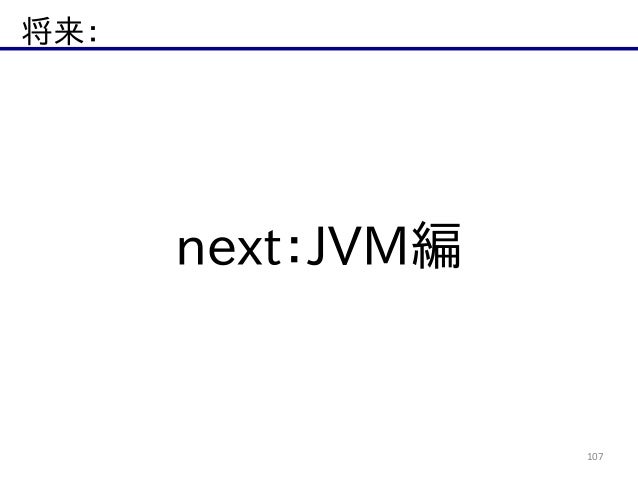

107. 将来： 107 next：JVM編

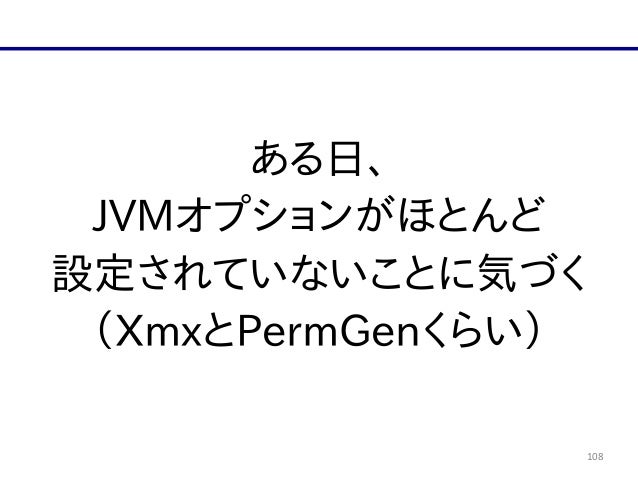

108. 108 ある日、 JVMオプションがほとんど設定されていないことに気づく（XmxとPermGenくらい）

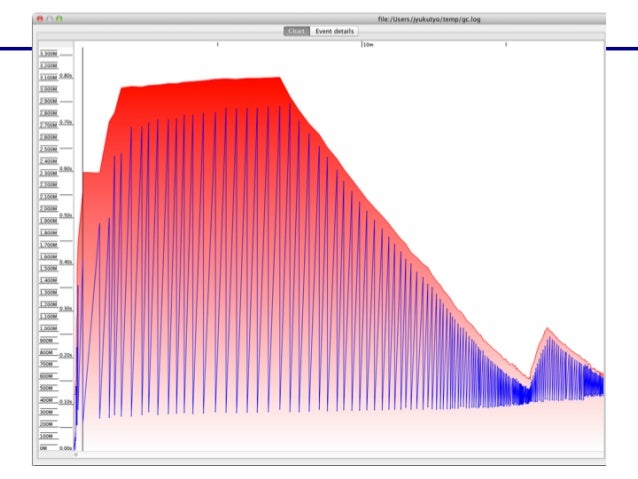

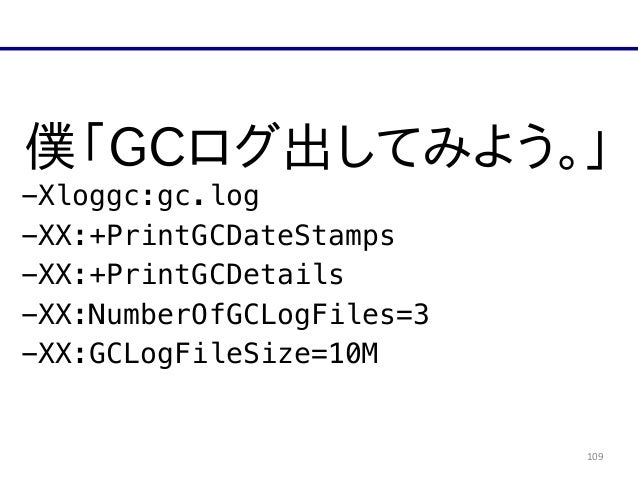

109. 109 僕「GCログ出してみよう。」 -Xloggc:gc.log -XX:+PrintGCDateStamps -XX:+PrintGCDetails -XX:NumberOfGCLogFiles=3 -XX:GCLogFileSize=10M

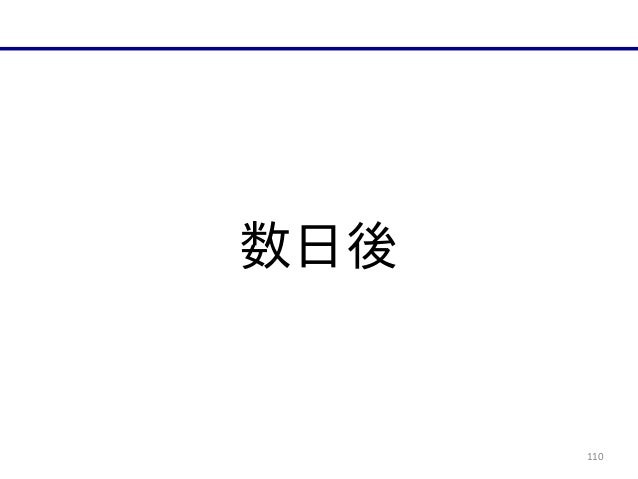

110. 110 数日後

111. 111

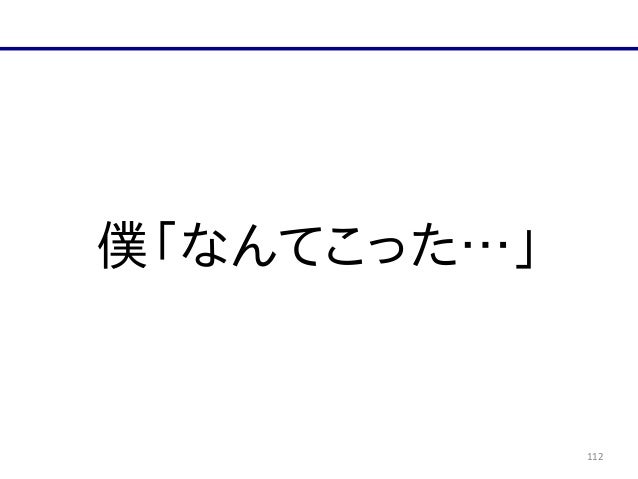

112. 112 僕「なんてこった…」

113. 結果： 113 確保しているヒープ：最大3.2GB フルGC時間：最大0.9秒/回

114. 114 こんなにヒープ領域使うほどのシステムではないような… これかなりSTWしてるよね

115. 115 対応：GCアルゴリズムを CMSにしよう！ ※CMS = Concurrent Mark & Sweep ! -XX:+UseConcMarkSweepGC -XX:CMSInitiatingOccupancyFraction=70 -XX:+CMSClassUnloadingEnabled

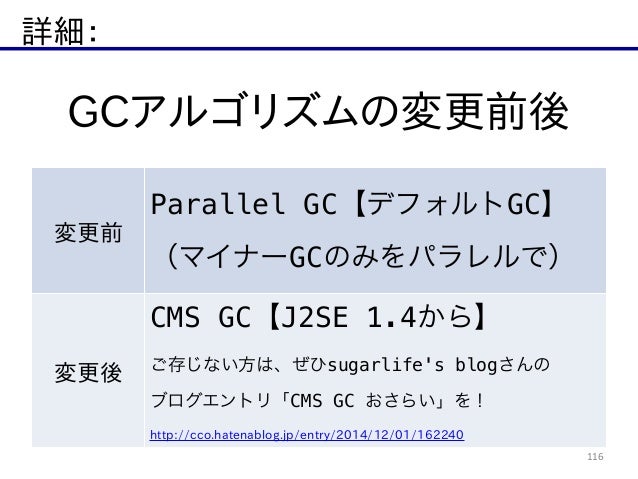

116. 詳細： 116 GCアルゴリズムの変更前後変更前 Parallel GC【デフォルトGC】（マイナーGCのみをパラレルで）変更後 CMS GC【J2SE 1.4から】ご存じない方は、ぜひsugarlife's blogさんのブログエントリ「CMS GC おさらい」を！ http://cco.hatenablog.jp/entry/2014/12/01/162240

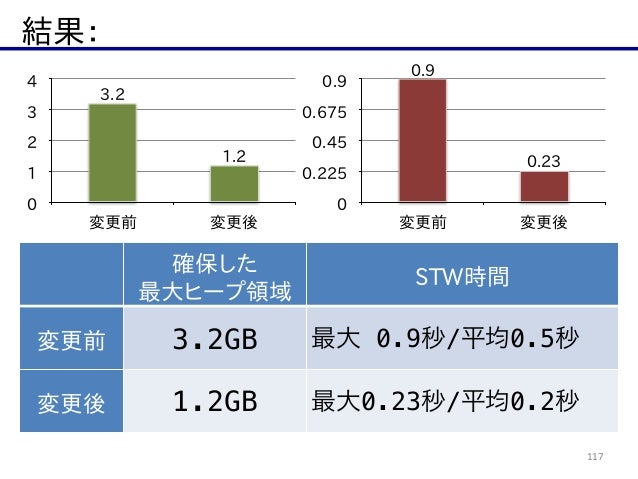

117. 結果： 117 確保した最大ヒープ領域 STW時間変更前 3.2GB 最大 0.9秒/平均0.5秒変更後 1.2GB 最大0.23秒/平均0.2秒 0 1 2 3 4 変更前変更後 1.2 3.2 0 0.225 0.45 0.675 0.9 変更前変更後 0.23 0.9

118. 118 大幅改善！

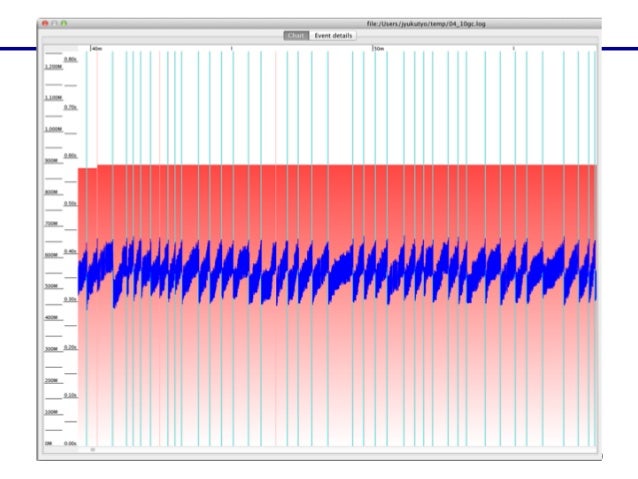

119. 119

120. 120 ただし、CMSは CPUリソースを使うので、スループットが低下する恐れがある

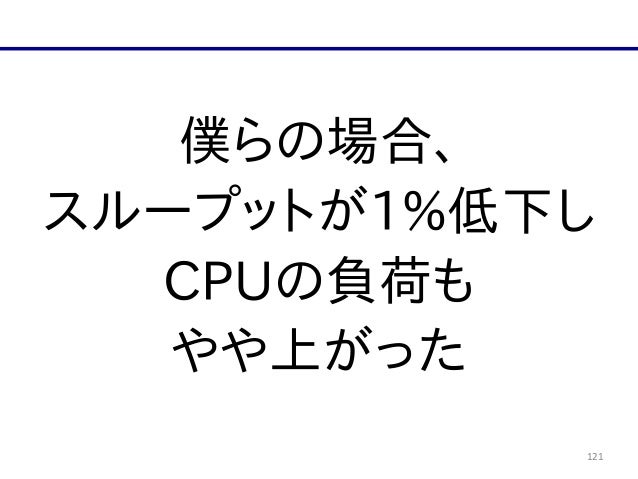

121. 121 僕らの場合、スループットが1%低下し CPUの負荷もやや上がった

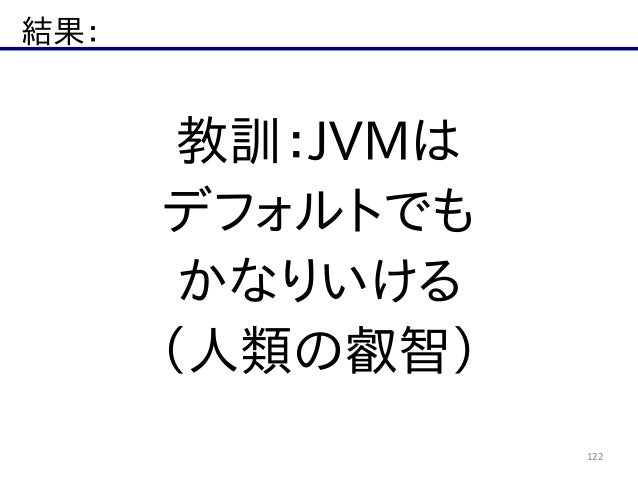

122. 結果： 122 教訓：JVMはデフォルトでもかなりいける（人類の叡智）

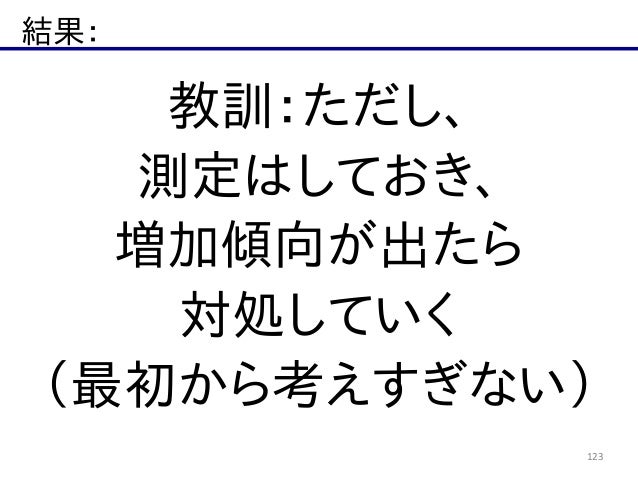

123. 結果： 123 教訓：ただし、測定はしておき、増加傾向が出たら対処していく（最初から考えすぎない）

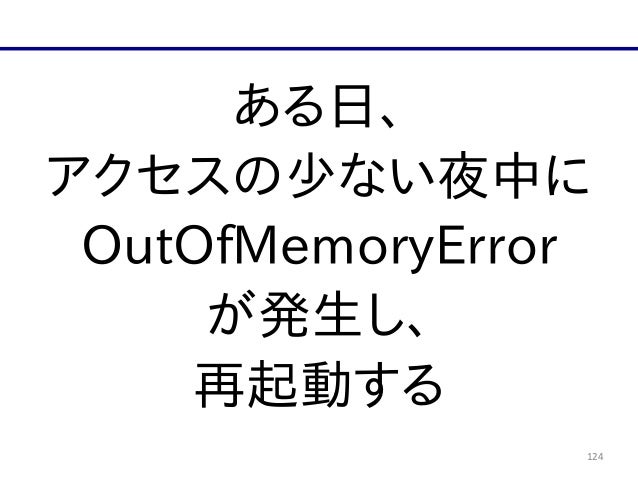

124. 124 ある日、アクセスの少ない夜中に OutOfMemoryError が発生し、再起動する

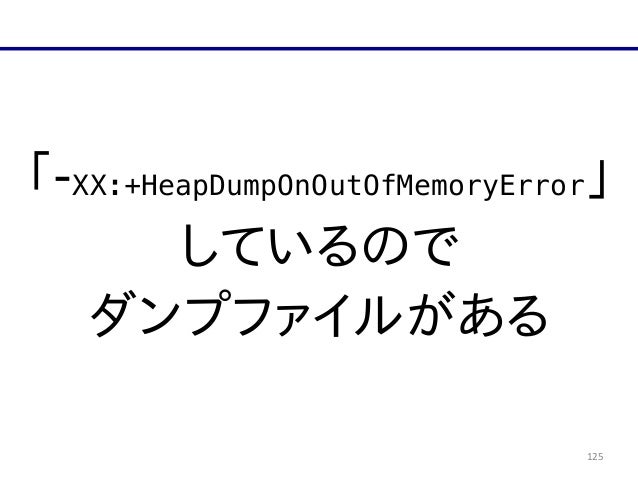

125. 125 「-XX:+HeapDumpOnOutOfMemoryError」しているのでダンプファイルがある

126. 126 java_pid<9999>.hprof 4.3GB…

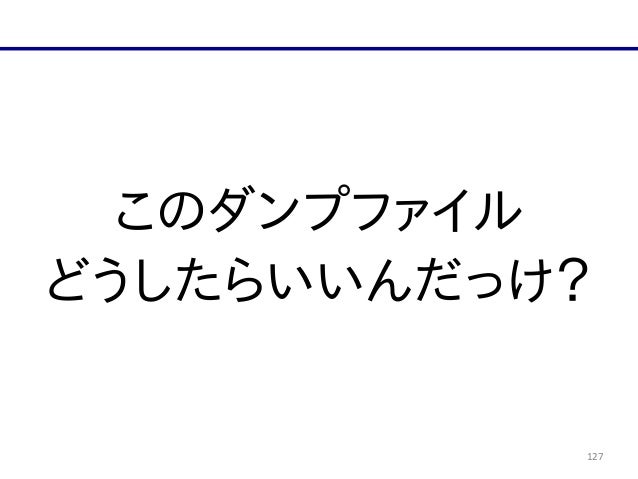

127. 127 このダンプファイルどうしたらいいんだっけ？

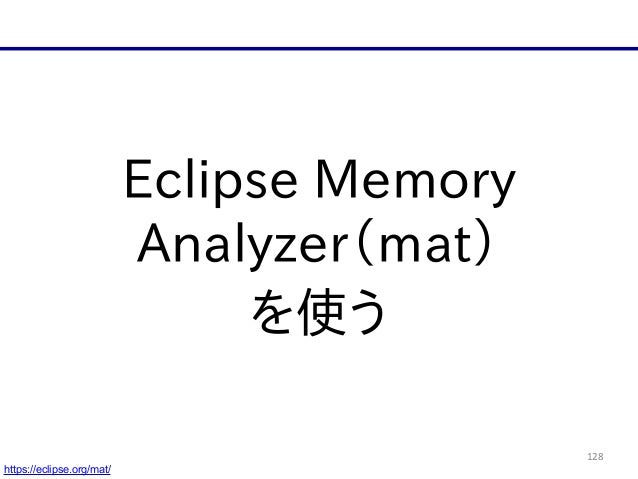

128. 128 Eclipse Memory Analyzer（mat）を使う https://eclipse.org/mat/

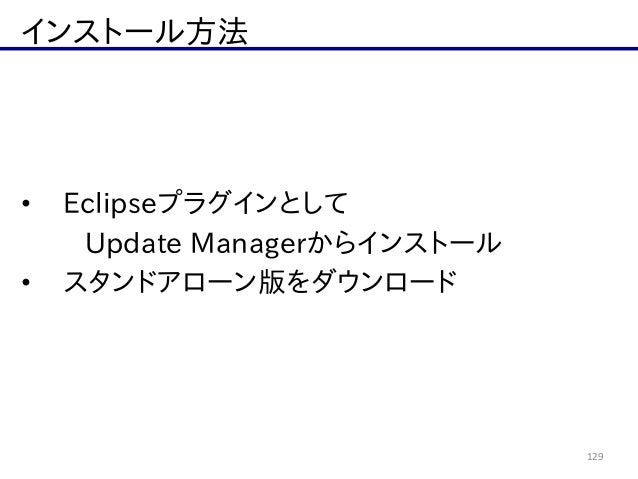

129. インストール方法 129 • Eclipseプラグインとして Update Managerからインストール • スタンドアローン版をダウンロード

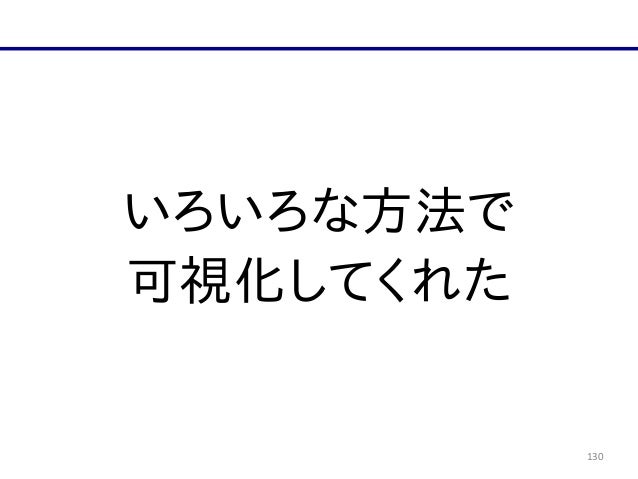

130. 130 いろいろな方法で可視化してくれた

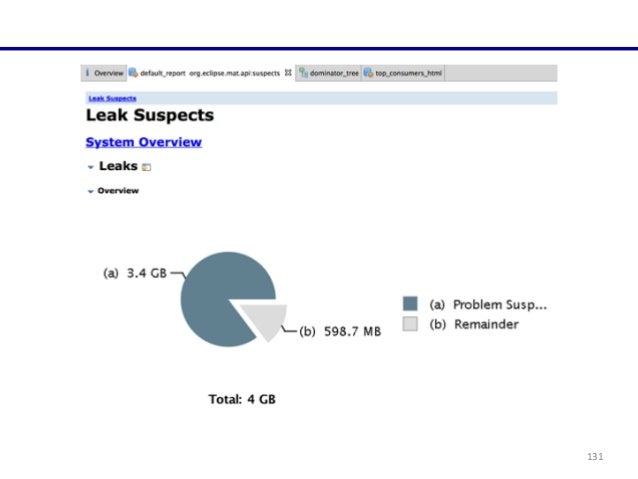

131. 131

132. 132 ふむ…

133. 133

134. 134

135. 135

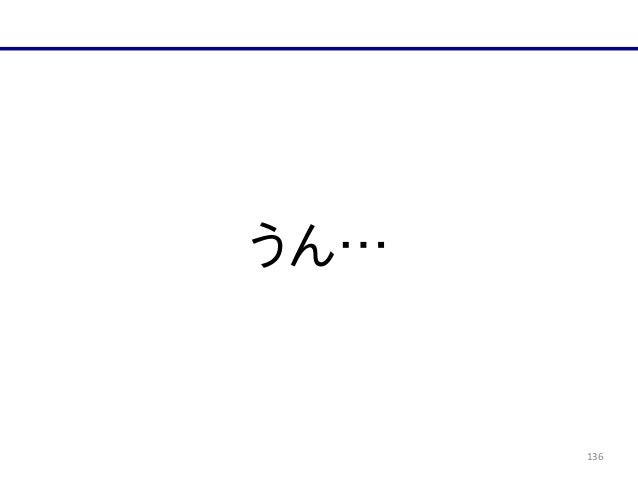

136. 136 うん…

137. 137

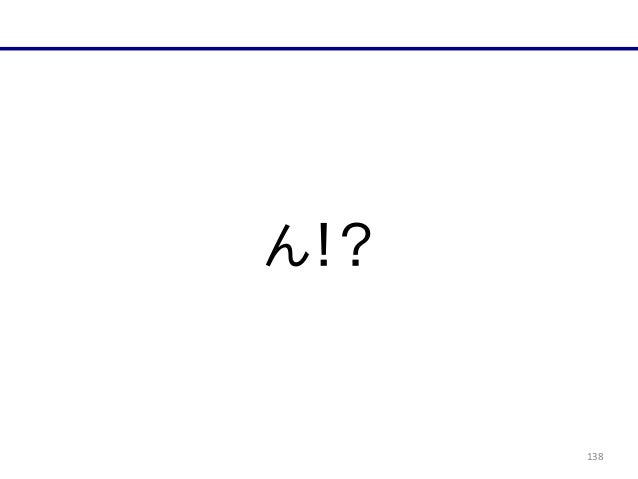

138. 138 ん！？

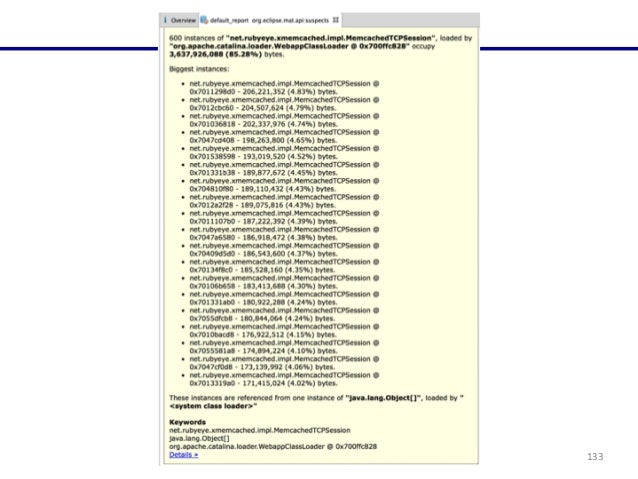

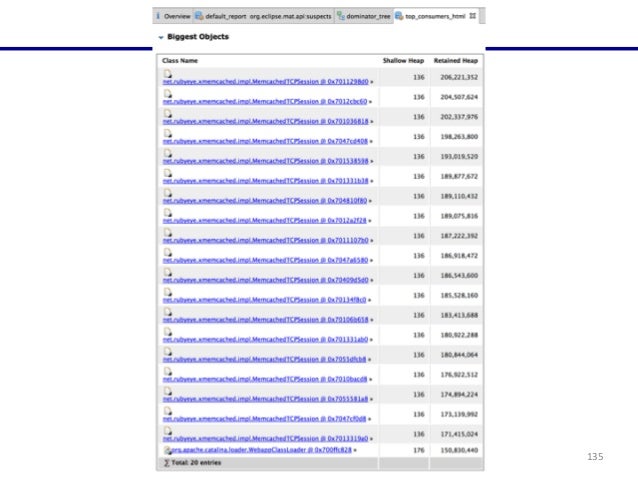

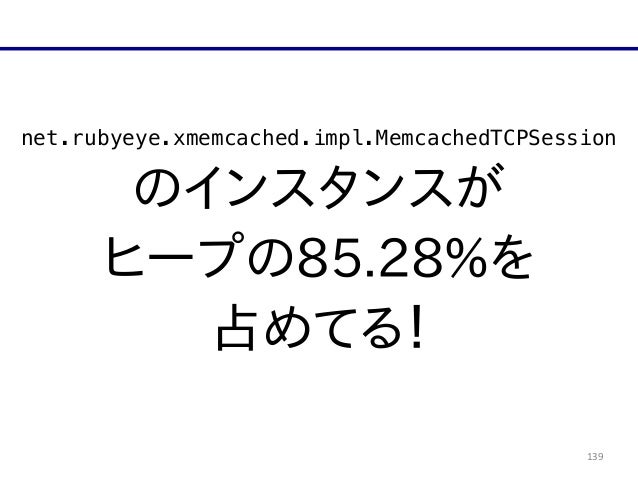

139. 139 net.rubyeye.xmemcached.impl.MemcachedTCPSession のインスタンスがヒープの85.28%を占めてる！

140. 140 1インスタンスが200MB とか…

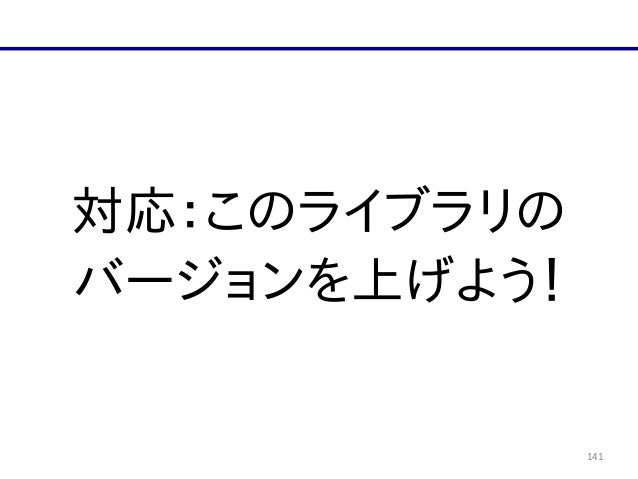

141. 141 対応：このライブラリのバージョンを上げよう！

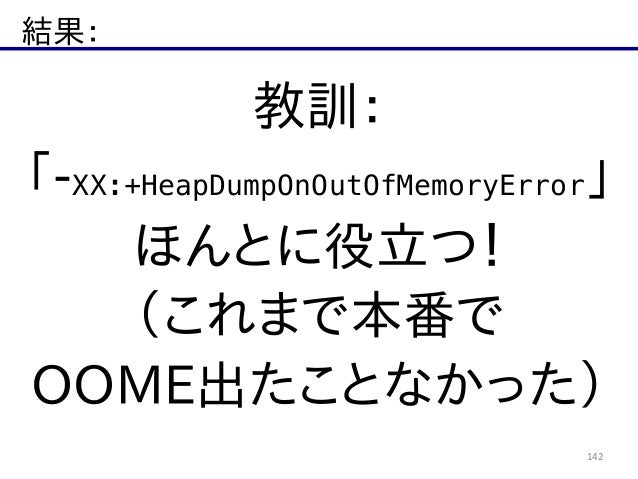

142. 結果： 142 教訓：「-XX:+HeapDumpOnOutOfMemoryError」ほんとに役立つ！（これまで本番で OOME出たことなかった）

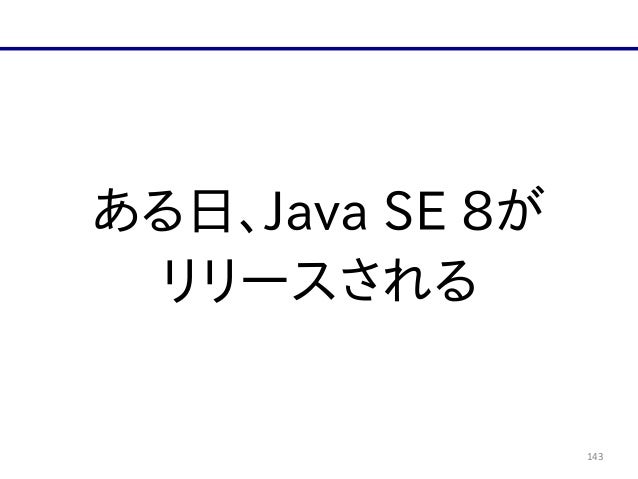

143. 143 ある日、Java SE 8がリリースされる

144. 144 もう6から8にしたくてしょうがなくなる

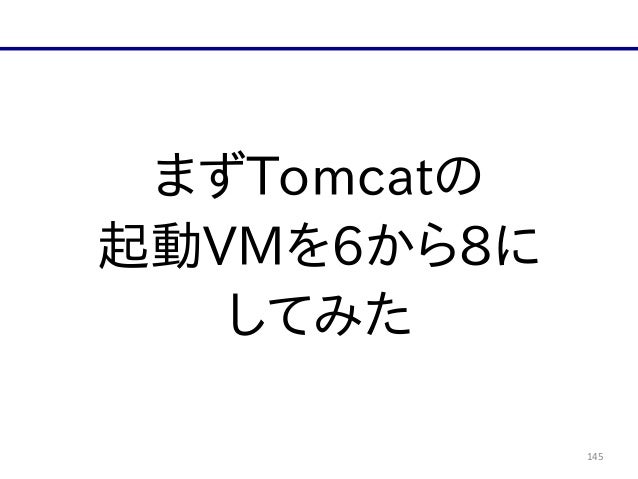

145. 145 まずTomcatの起動VMを6から8にしてみた

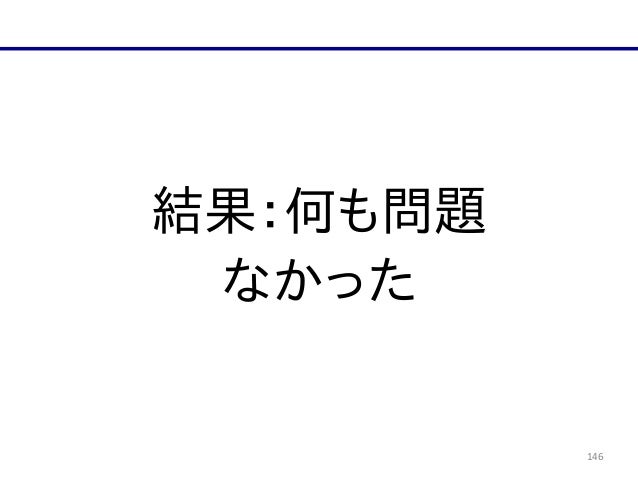

146. 146 結果：何も問題なかった

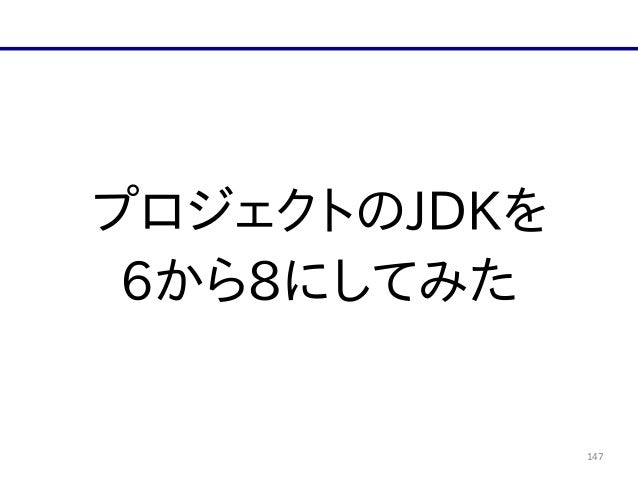

147. 147 プロジェクトのJDKを 6から8にしてみた

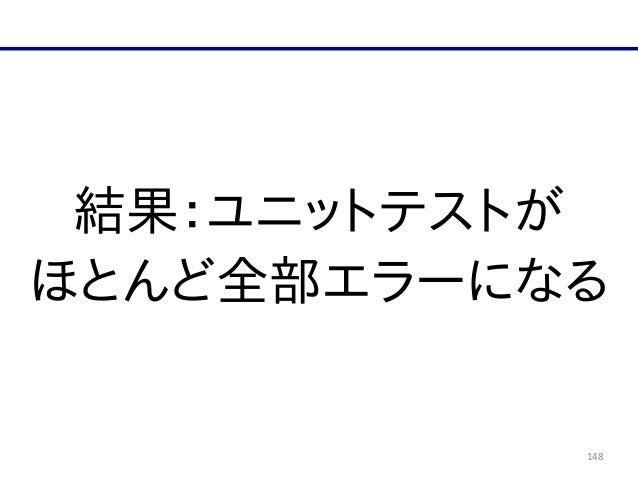

148. 148 結果：ユニットテストがほとんど全部エラーになる

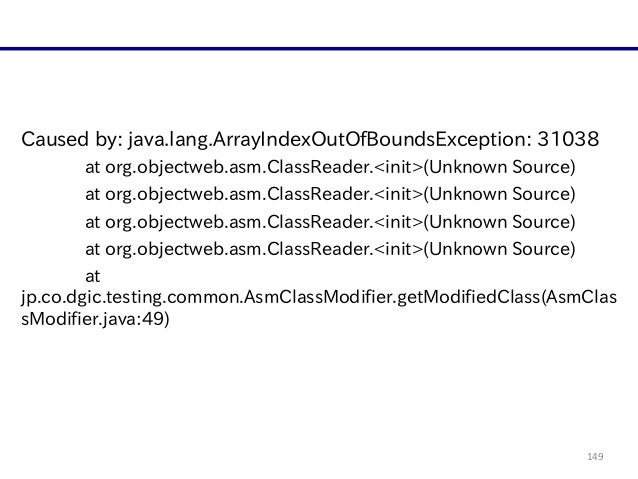

149. 149 Caused by: java.lang.ArrayIndexOutOfBoundsException: 31038 at org.objectweb.asm.ClassReader.<init>(Unknown Source) at org.objectweb.asm.ClassReader.<init>(Unknown Source) at org.objectweb.asm.ClassReader.<init>(Unknown Source) at org.objectweb.asm.ClassReader.<init>(Unknown Source) at jp.co.dgic.testing.common.AsmClassModifier.getModifiedClass(AsmClas sModifier.java:49)

150. 150 JUnit + djUnit…

151. 151 indyが入ったことで djUnitが依存している ASMがエラーとなる

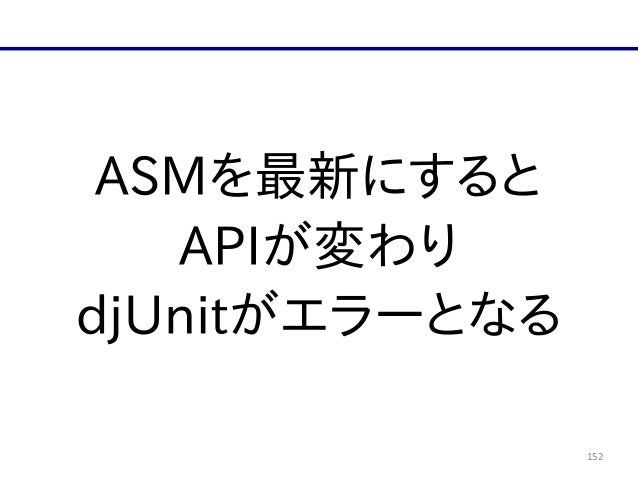

152. 152 ASMを最新にすると APIが変わり djUnitがエラーとなる

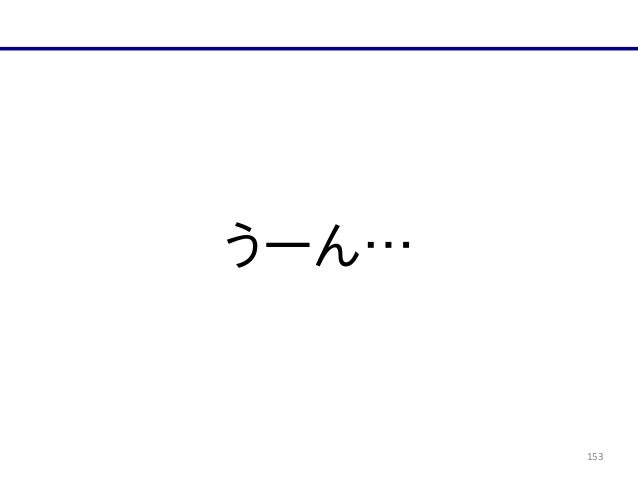

153. 153 うーん…

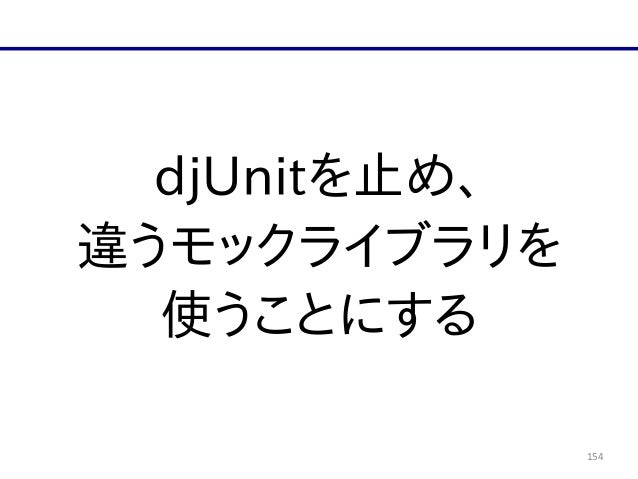

154. 154 djUnitを止め、違うモックライブラリを使うことにする

155. 155 対応：jMockitにしてテストケースをすべて書き直す

156. 156 jMockitにした理由： djUnitにある機能がすべてそろっていたから（意味を考えずに置換できる）

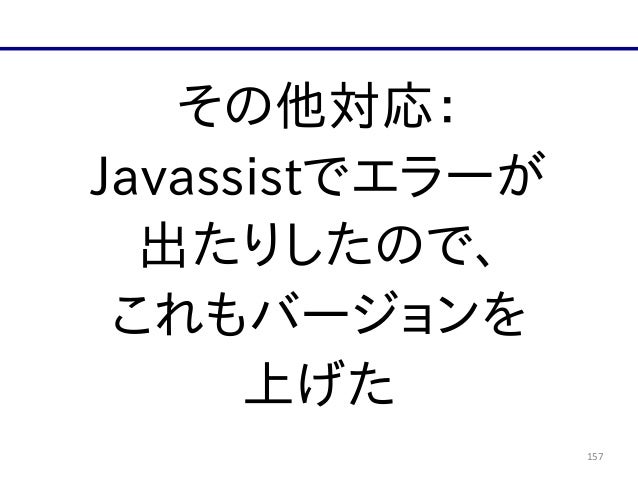

157. 157 その他対応： Javassistでエラーが出たりしたので、これもバージョンを上げた

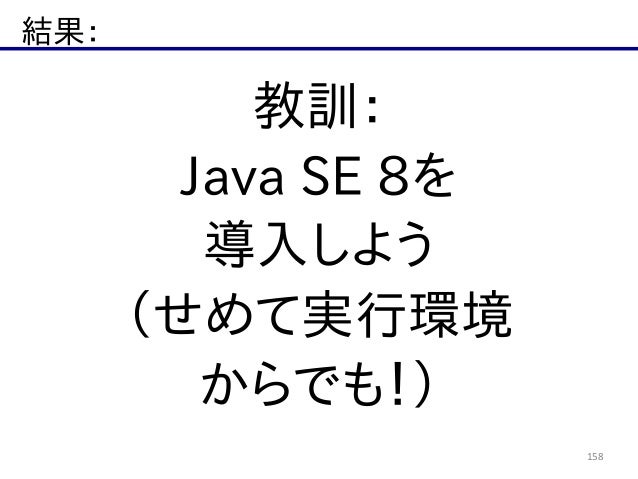

158. 結果： 158 教訓： Java SE 8を導入しよう（せめて実行環境からでも！）

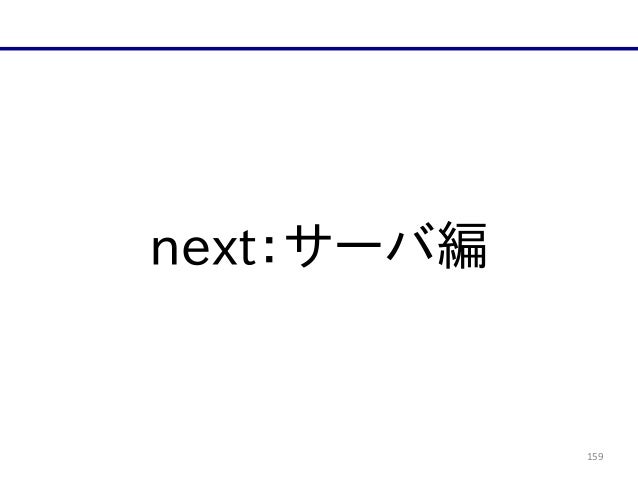

159. 159 next：サーバ編

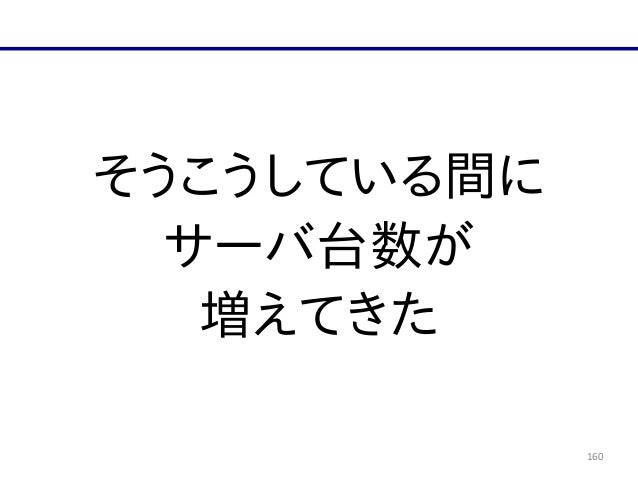

160. 160 そうこうしている間にサーバ台数が増えてきた

161. 161 再起動時に各サーバのログ見るの面倒だなあ

162. 162 全台SSHで tail -f （less +Fも僕してたよ！）

163. 163 見てられん…

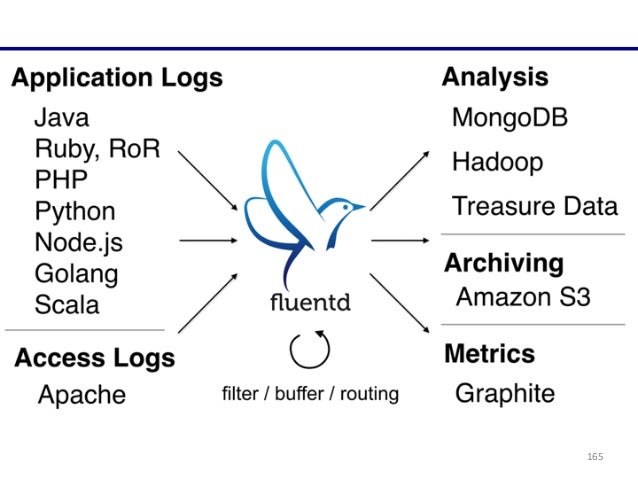

164. 164 ログ収集： fluentd + Elasticsearch + Kibana で見るのが楽になった

165. 165

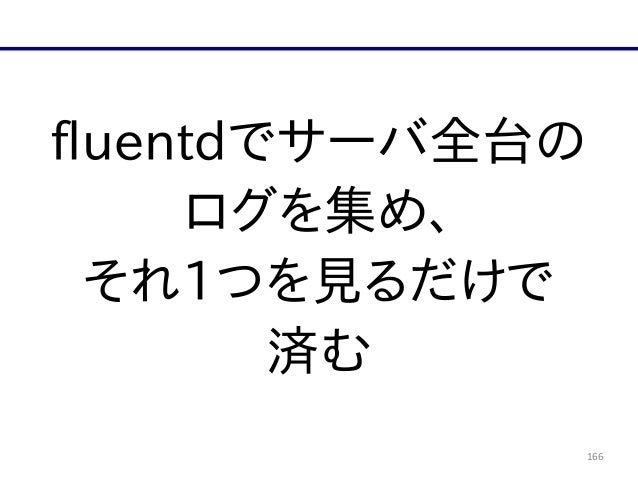

166. 166 fluentdでサーバ全台のログを集め、それ1つを見るだけで済む

167. 167 さらに

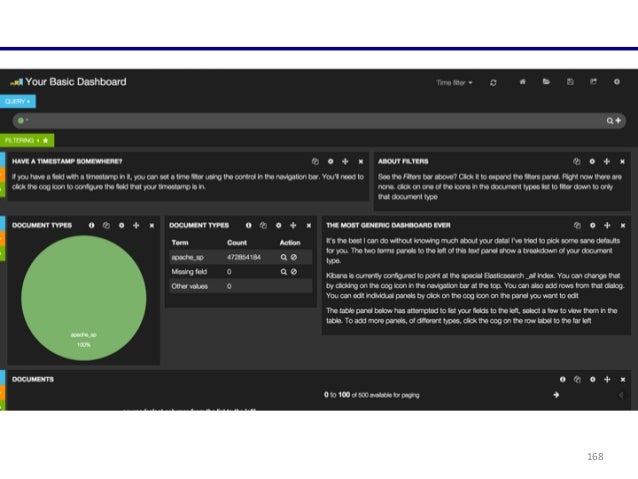

168. 168

169. 169 Kibanaで可視化される

170. 170 教訓：「ログの可視化はエンジニアの責任」

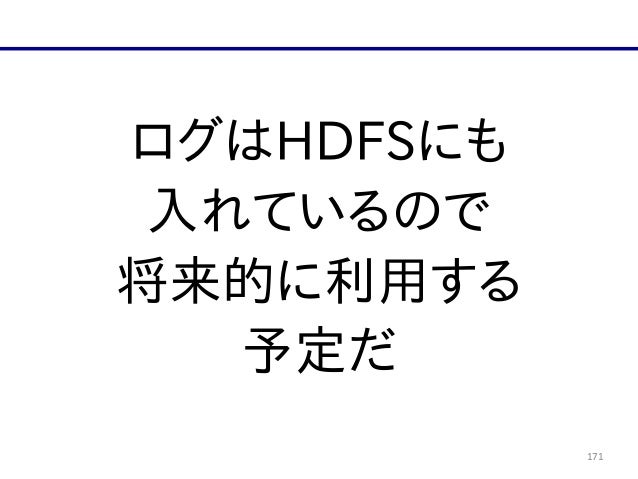

171. 171 ログはHDFSにも入れているので将来的に利用する予定だ

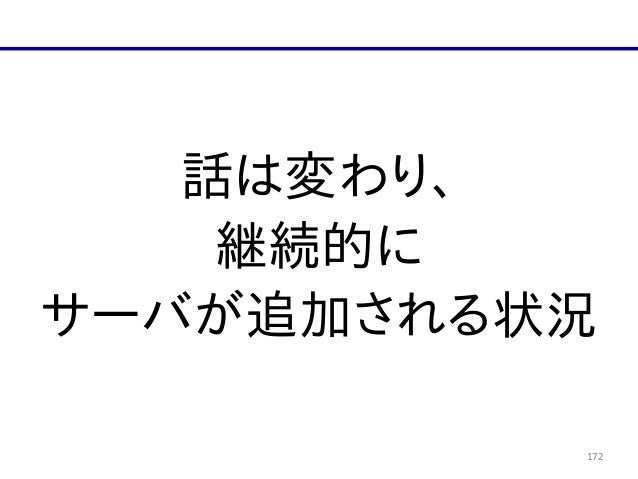

172. 172 話は変わり、継続的にサーバが追加される状況

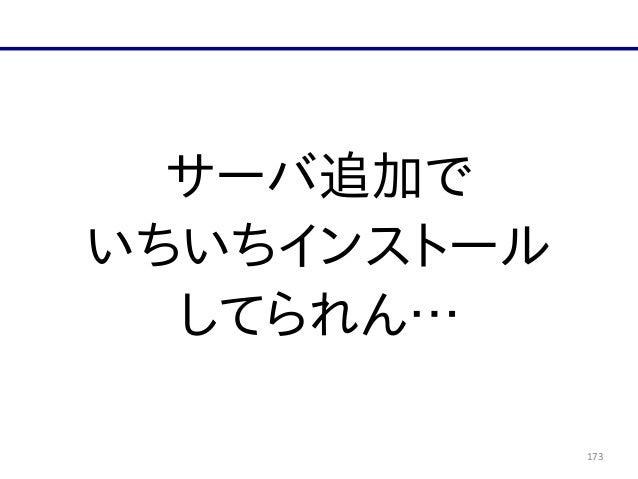

173. 173 サーバ追加でいちいちインストールしてられん…

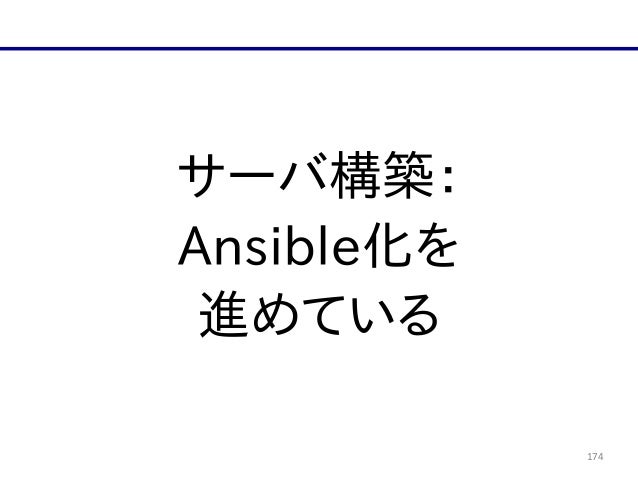

174. 174 サーバ構築： Ansible化を進めている

175. 175 結局、去年はクリスマスに何も起こりませんでした Photo by Yuichi Sakuraba https://flic.kr/p/9JYRSQ

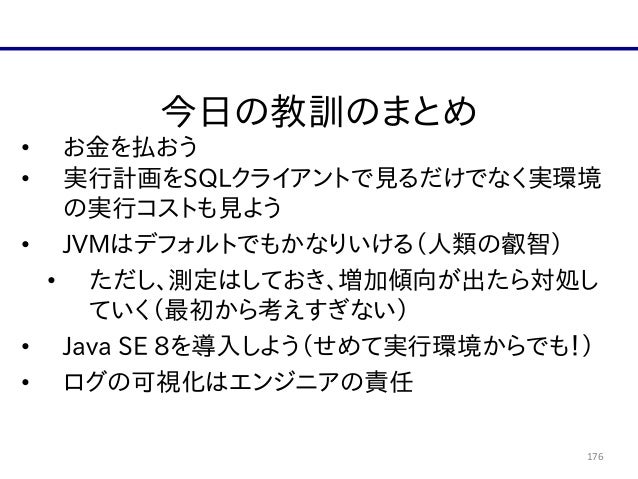

176. 176 今日の教訓のまとめ • お金を払おう • 実行計画をSQLクライアントで見るだけでなく実環境の実行コストも見よう • JVMはデフォルトでもかなりいける（人類の叡智） • ただし、測定はしておき、増加傾向が出たら対処していく（最初から考えすぎない） • Java SE 8を導入しよう（せめて実行環境からでも！） • ログの可視化はエンジニアの責任

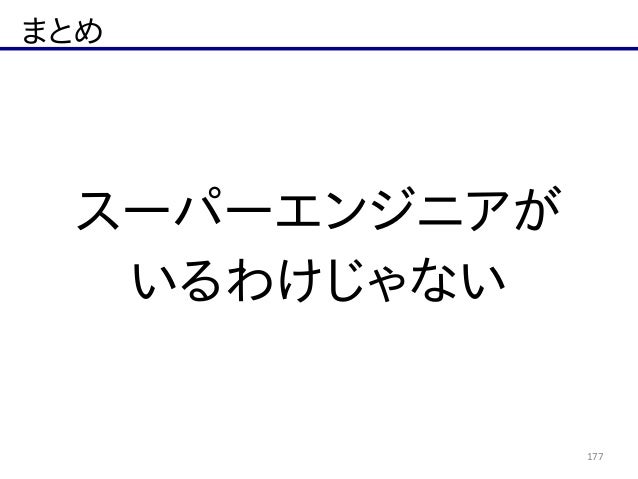

177. まとめ 177 スーパーエンジニアがいるわけじゃない

178. まとめ 178 普通のエンジニアたちが悪戦苦闘しながら運用してるよ

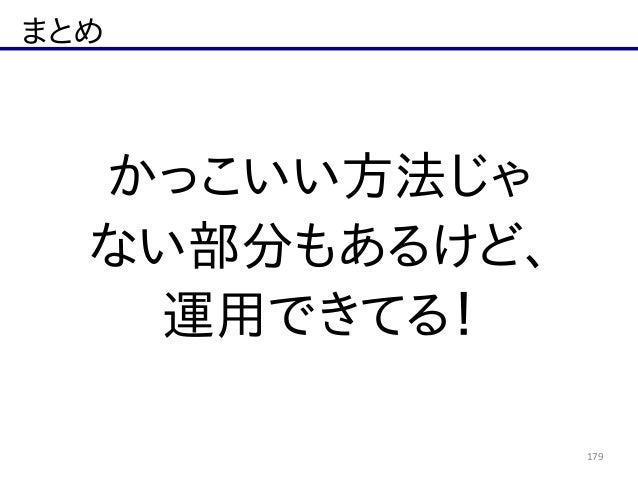

179. まとめ 179 かっこいい方法じゃない部分もあるけど、運用できてる！

180. まとめ 180 またこうやって得たものを発信したいです！

181. 181 ご清聴ありがとうございました
