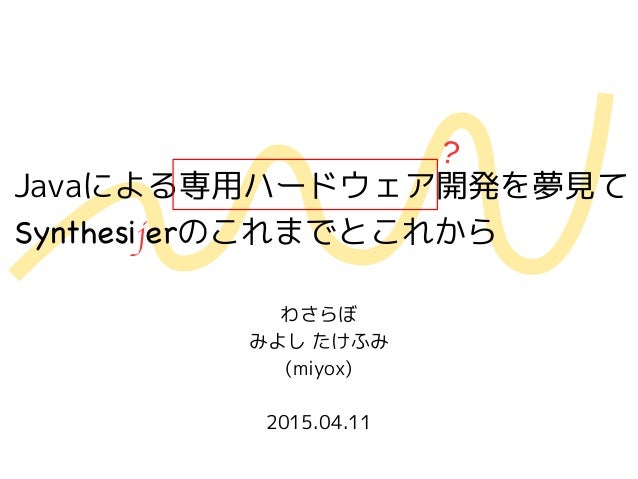

• 1. Javaによる専用ハードウェア開発を夢見て Synthesijerのこれまでとこれから わさらぼ みよし たけふみ (miyox) 2015.04.11

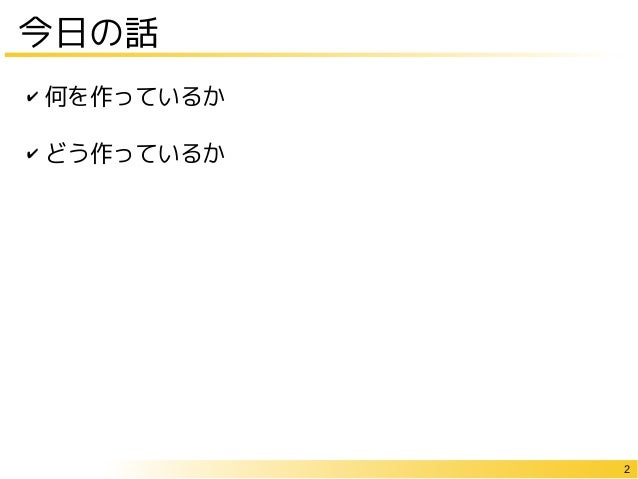

• 2. 2 今日の話 ✔ 何を作っているか ✔ どう作っているか
• 3. Javaによる専用ハードウェア開発を夢見て Synthesijerのこれまでとこれから わさらぼ みよし たけふみ (miyox) 2015.04.11 ?

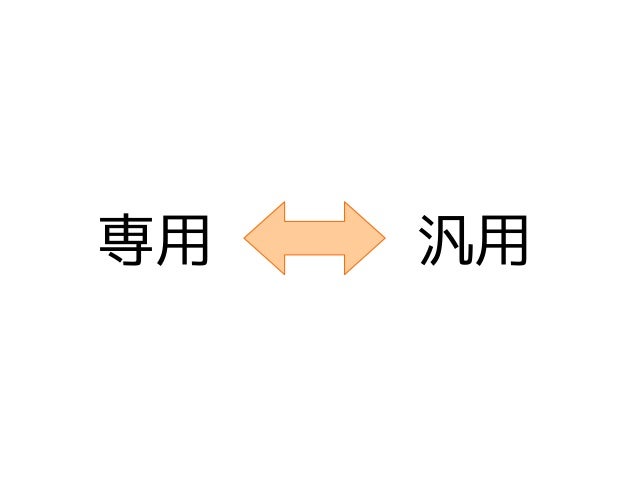

• 4. 専用 汎用

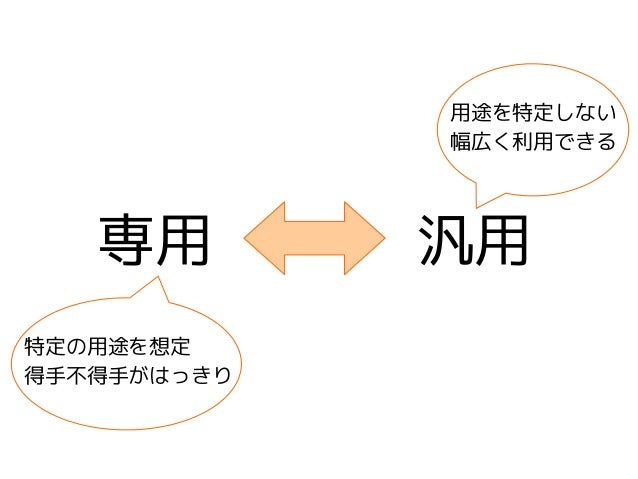

• 5. 専用 汎用 用途を特定しない 幅広く利用できる 特定の用途を想定 得手不得手がはっきり

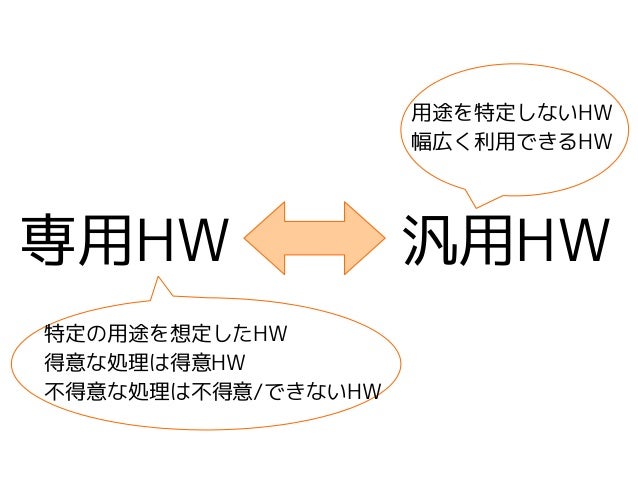

• 6. 専用HW 汎用HW 用途を特定しないHW 幅広く利用できるHW 特定の用途を想定したHW 得意な処理は得意HW 不得意な処理は不得意/できないHW

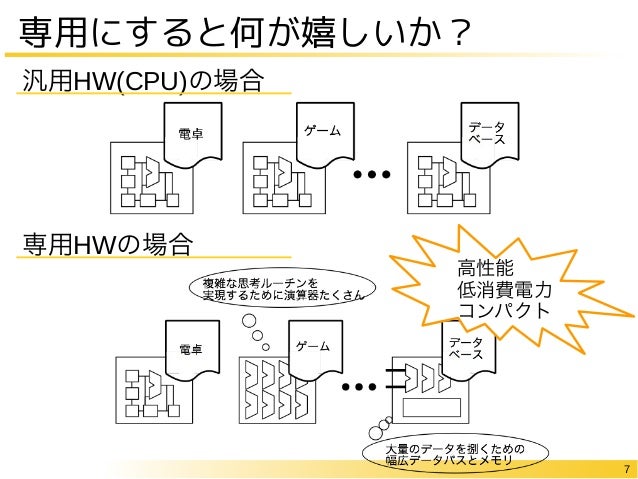

• 7. 7 専用にすると何が嬉しいか？ 汎用HW(CPU)の場合 専用HWの場合 高性能 低消費電力 コンパクト

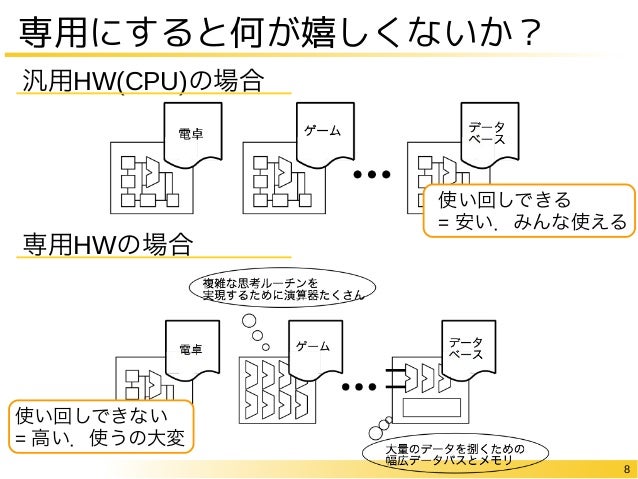

• 8. 8 専用にすると何が嬉しくないか？ 汎用HW(CPU)の場合 専用HWの場合 使い回しできる = 安い．みんな使える 使い回しできない = 高い．使うの大変

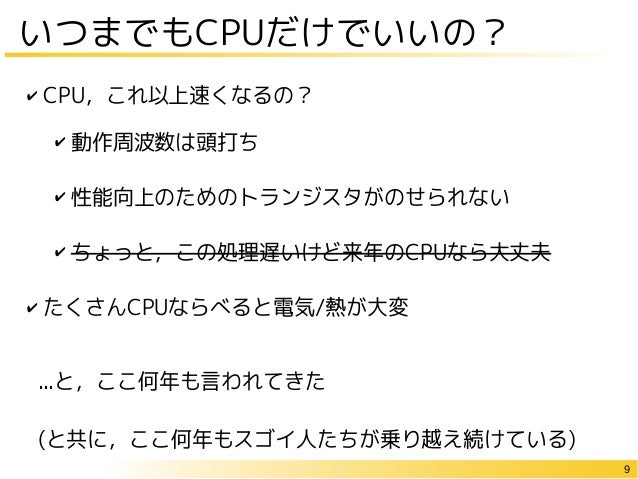

• 9. 9 いつまでもCPUだけでいいの？ ✔ CPU，これ以上速くなるの？ ✔ 動作周波数は頭打ち ✔ 性能向上のためのトランジスタがのせられない ✔ ちょっと，この処理遅いけど来年のCPUなら大丈夫 ✔ たくさんCPUならべると電気/熱が大変 ...と，ここ何年も言われてきた (と共に，ここ何年もスゴイ人たちが乗り越え続けている)

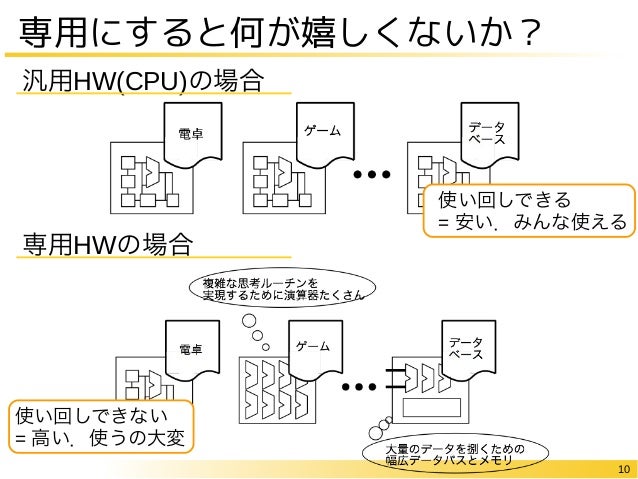

• 10. 10 専用にすると何が嬉しくないか？ 汎用HW(CPU)の場合 専用HWの場合 使い回しできる = 安い．みんな使える 使い回しできない = 高い．使うの大変

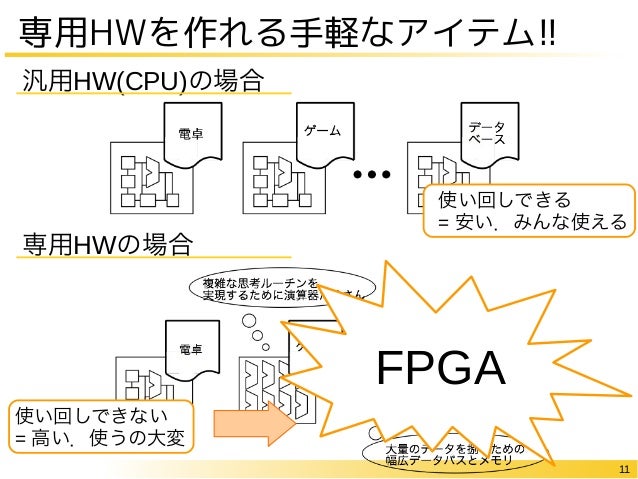

• 11. 11 専用HWを作れる手軽なアイテム!! 汎用HW(CPU)の場合 専用HWの場合 使い回しできる = 安い．みんな使える 使い回しできない = 高い．使うの大変 FPGA

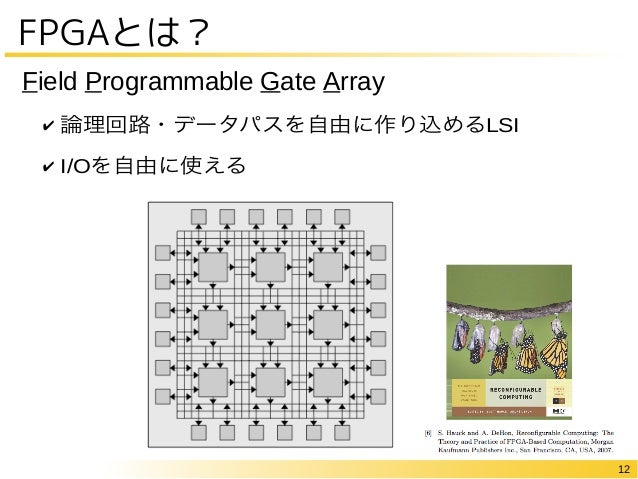

• 12. 12 ✔ 論理回路・データパスを自由に作り込めるLSI ✔ I/Oを自由に使える Field Programmable Gate Array FPGAとは？

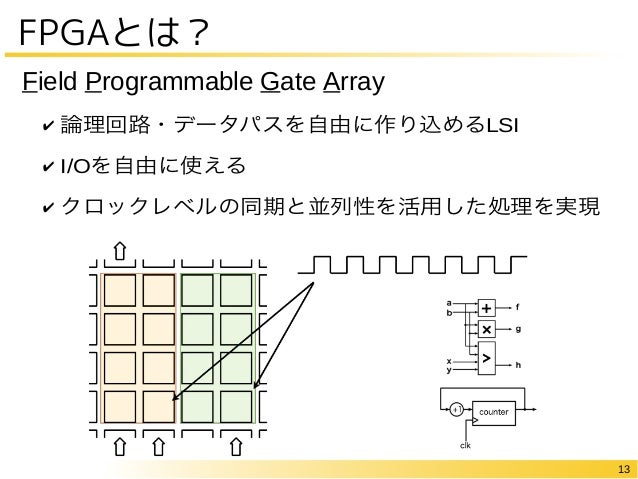

• 13. 13 ✔ 論理回路・データパスを自由に作り込めるLSI ✔ I/Oを自由に使える ✔ クロックレベルの同期と並列性を活用した処理を実現 Field Programmable Gate Array FPGAとは？

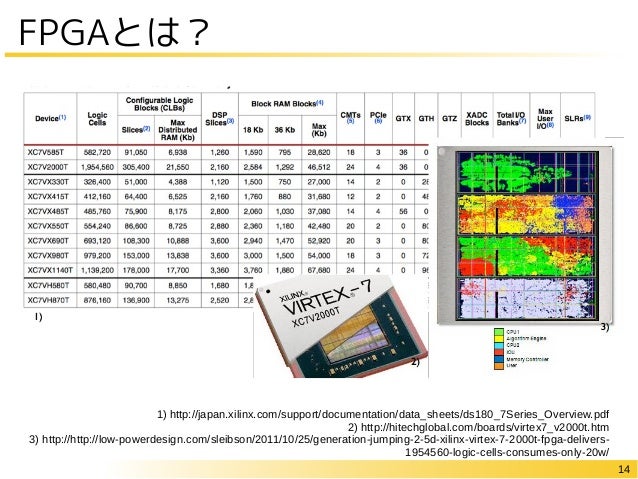

• 14. 14 1) http://japan.xilinx.com/support/documentation/data_sheets/ds180_7Series_Overview.pdf 2) http://hitechglobal.com/boards/virtex7_v2000t.htm 3) http://http://low-powerdesign.com/sleibson/2011/10/25/generation-jumping-2-5d-xilinx-virtex-7-2000t-fpga-delivers- 1954560-logic-cells-consumes-only-20w/ FPGAとは？

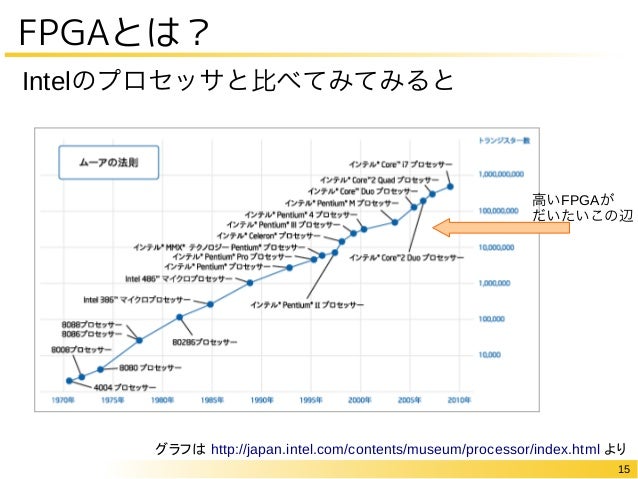

• 15. 15 FPGAとは？ グラフは http://japan.intel.com/contents/museum/processor/index.html より 高いFPGAが だいたいこの辺 Intelのプロセッサと比べてみてみると
• 16. 16 FPGA 美味しいの？ 検索FPGA ○○○○○○○○○○ ○○○○○○○○○○にはコンピュータ界隈で 有名な会社の名前をいれてください

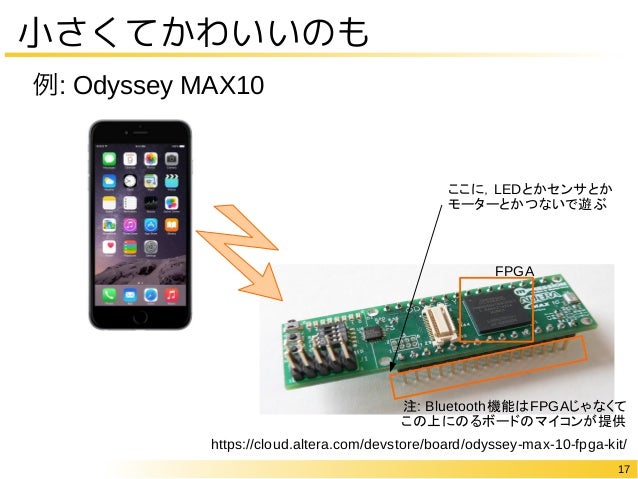

• 17. 17 小さくてかわいいのも https://cloud.altera.com/devstore/board/odyssey-max-10-fpga-kit/ 例: Odyssey MAX10 注: Bluetooth機能はFPGAじゃなくて この上にのるボードのマイコンが提供 FPGA ここに，LEDとかセンサとか モーターとかつないで遊ぶ

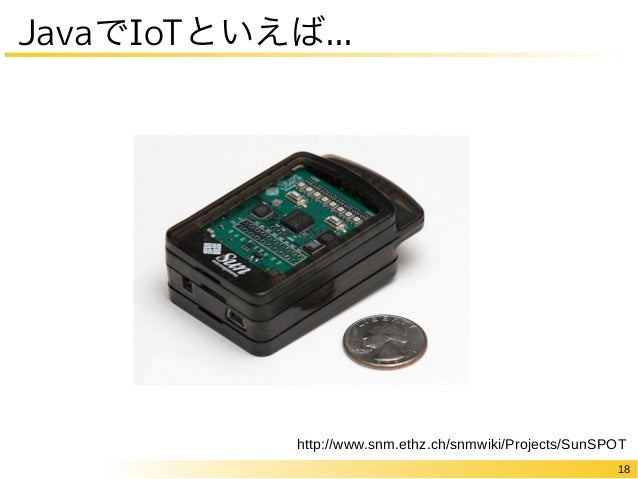

• 18. 18 JavaでIoTといえば... http://www.snm.ethz.ch/snmwiki/Projects/SunSPOT

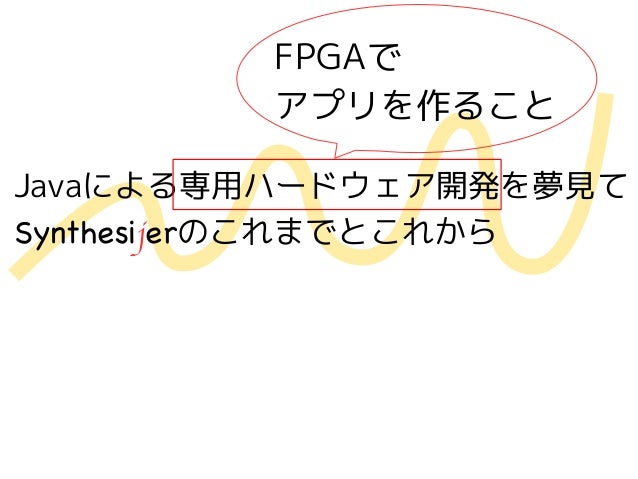

• 19. Javaによる専用ハードウェア開発を夢見て Synthesijerのこれまでとこれから FPGAで アプリを作ること
• 20. なぜJavaなのか？
• 21. Write Once, Run Anywhere!!

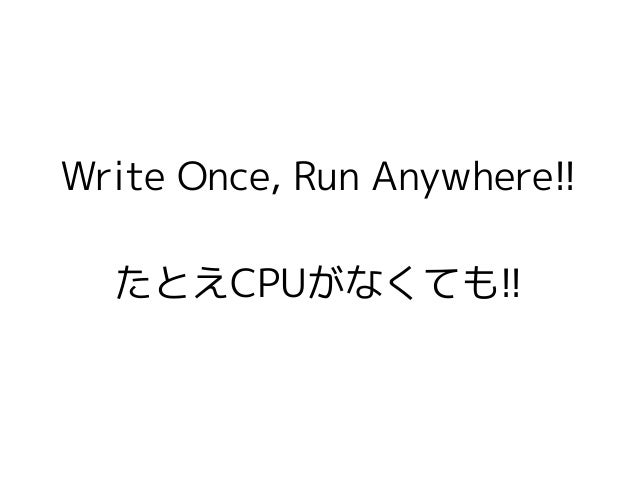

• 22. Write Once, Run Anywhere!! たとえCPUがなくても!!

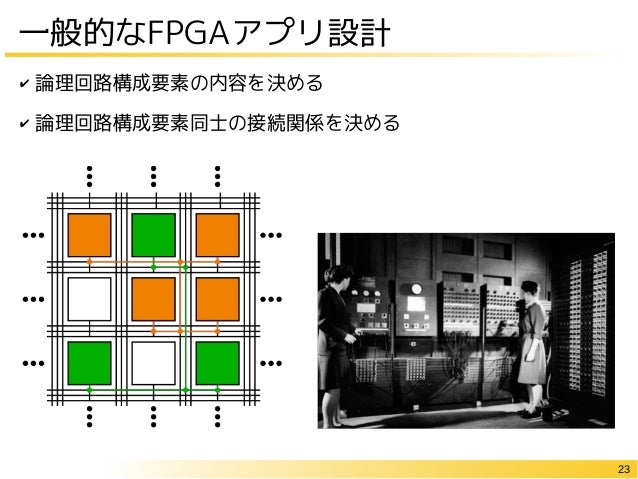

• 23. 23 一般的なFPGAアプリ設計 ✔ 論理回路構成要素の内容を決める ✔ 論理回路構成要素同士の接続関係を決める

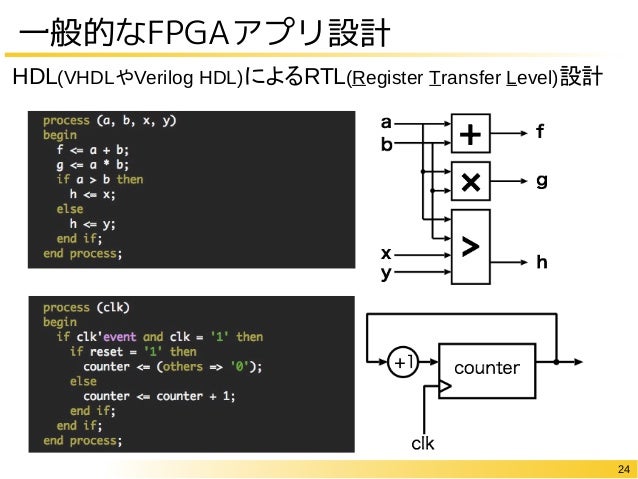

• 24. 24 一般的なFPGAアプリ設計 HDL(VHDLやVerilog HDL)によるRTL(Register Transfer Level)設計

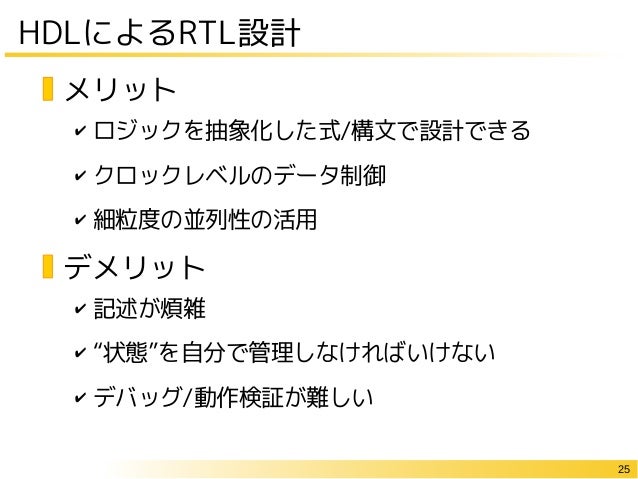

• 25. 25 HDLによるRTL設計 ✔ ロジックを抽象化した式/構文で設計できる ✔ クロックレベルのデータ制御 ✔ 細粒度の並列性の活用 ✔ 記述が煩雑 ✔ “状態”を自分で管理しなければいけない ✔ デバッグ/動作検証が難しい メリット デメリット

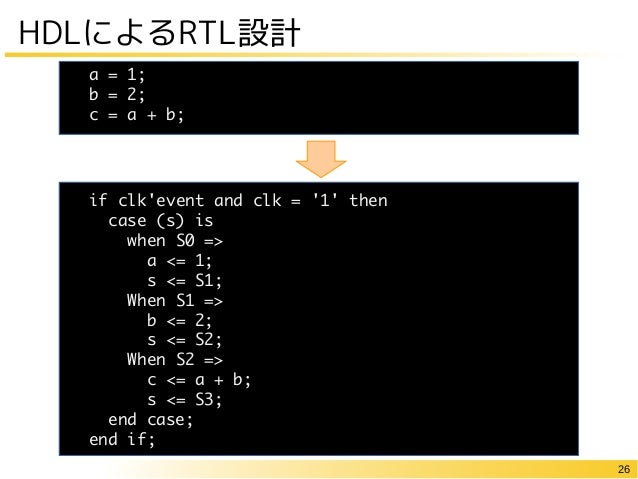

• 26. 26 HDLによるRTL設計 if clk'event and clk = '1' then case (s) is when S0 => a <= 1; s <= S1; When S1 => b <= 2; s <= S2; When S2 => c <= a + b; s <= S3; end case; end if; a = 1; b = 2; c = a + b;
• 27. RTL書きたくない!!
• 28. Javaで書きたい!!
• 29. 29 Synthesijer

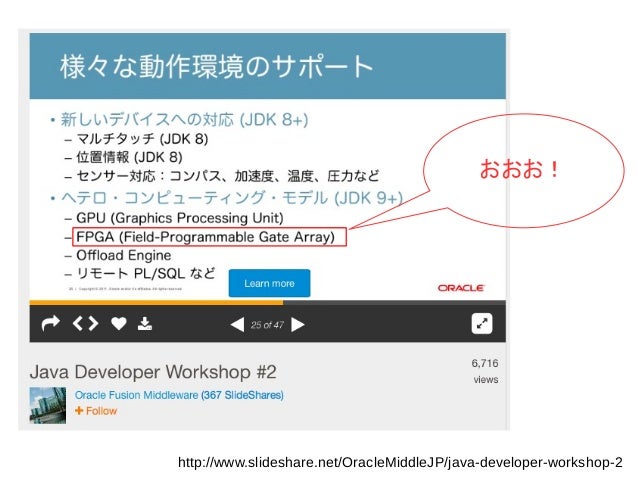

• 30. http://www.slideshare.net/OracleMiddleJP/java-developer-workshop-2 おおお！
• 31. 残念ながら無関係です

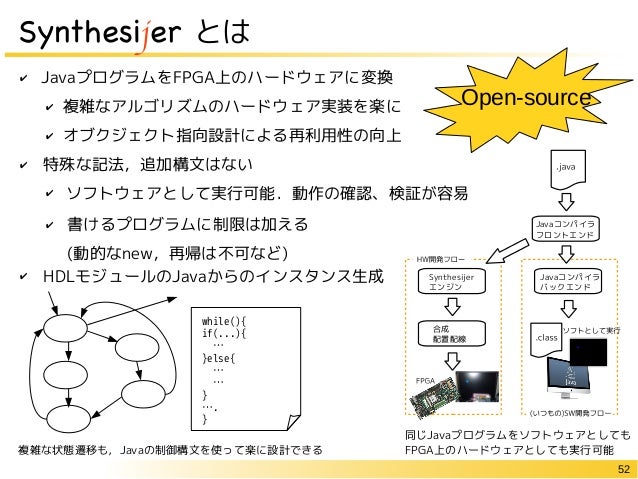

• 32. 32 Synthesijer とは ✔ JavaプログラムをFPGA上のハードウェアに変換 ✔ 複雑なアルゴリズムのハードウェア実装を楽に ✔ オブクジェクト指向設計による再利用性の向上 ✔　特殊な記法，追加構文はない ✔ ソフトウェアとして実行可能．動作の確認、検証が容易 ✔ 書けるプログラムに制限は加える (動的なnew，再帰は不可など) ✔　HDLモジュールのJavaからのインスタンス生成 Javaコンパイラ フロントエンド Synthesijer エンジン Javaコンパイラ バックエンド 合成 配置配線 while(){ if(...){ … }else{ … … } …. } 複雑な状態遷移も，Javaの制御構文を使って楽に設計できる 同じJavaプログラムをソフトウェアとしても FPGA上のハードウェアとしても実行可能 Open-source

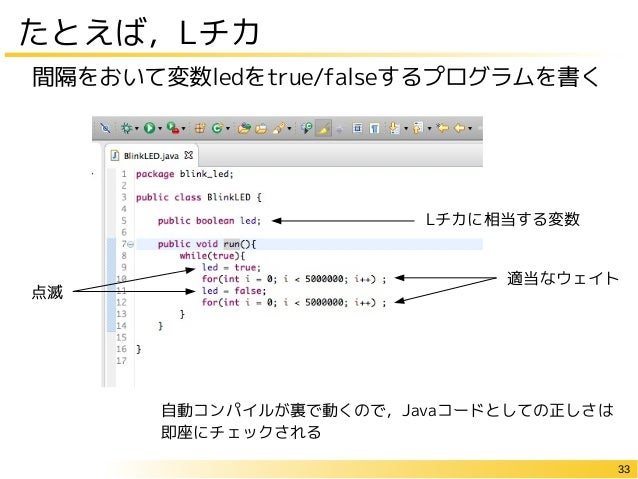

• 33. 33 たとえば，Lチカ 間隔をおいて変数ledをtrue/falseするプログラムを書く Lチカに相当する変数 適当なウェイト 点滅 自動コンパイルが裏で動くので，Javaコードとしての正しさは 即座にチェックされる

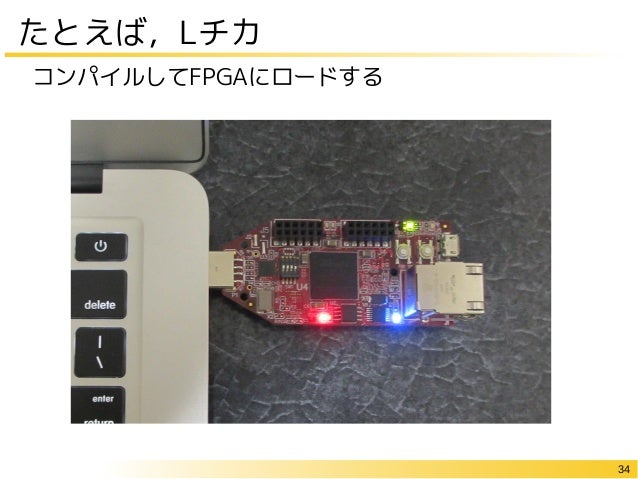

• 34. 34 たとえば，Lチカ コンパイルしてFPGAにロードする

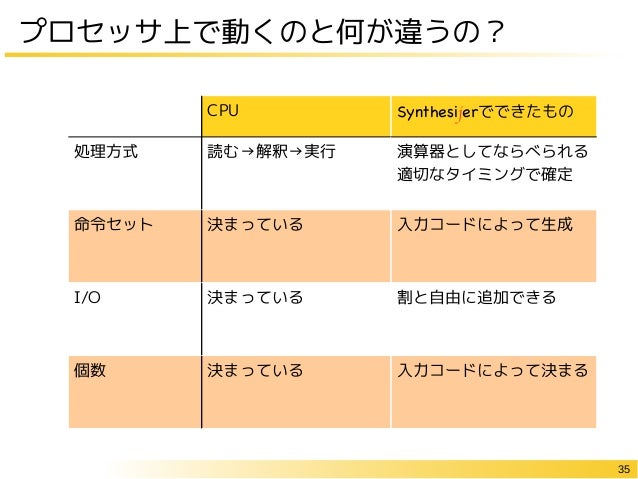

• 35. 35 プロセッサ上で動くのと何が違うの？ CPU Synthesijerでできたもの 処理方式 読む→解釈→実行 演算器としてならべられる 適切なタイミングで確定 命令セット 決まっている 入力コードによって生成 I/O 決まっている 割と自由に追加できる 個数 決まっている 入力コードによって決まる

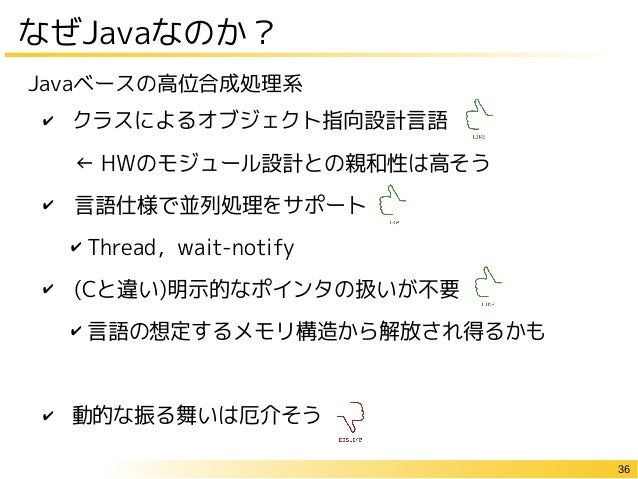

• 36. 36 ✔ クラスによるオブジェクト指向設計言語 　← HWのモジュール設計との親和性は高そう ✔　言語仕様で並列処理をサポート ✔ Thread，wait-notify ✔　(Cと違い)明示的なポインタの扱いが不要 ✔ 言語の想定するメモリ構造から解放され得るかも ✔ 動的な振る舞いは厄介そう Javaベースの高位合成処理系 なぜJavaなのか？

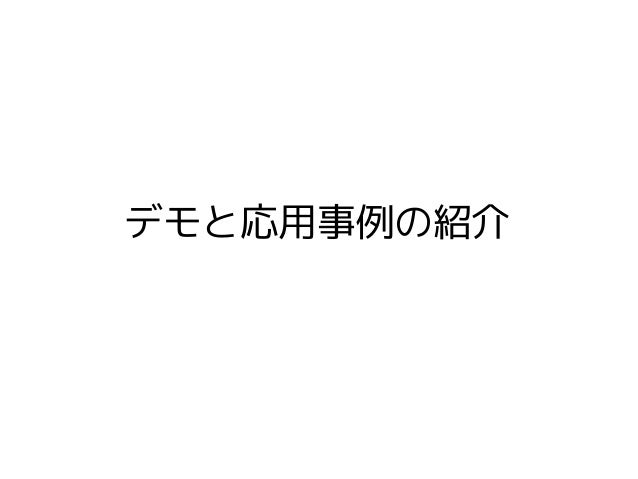

• 37. デモと応用事例の紹介

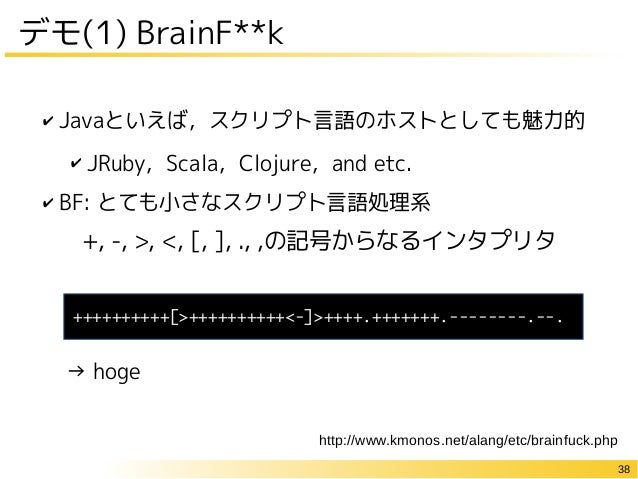

• 38. 38 ✔ Javaといえば，スクリプト言語のホストとしても魅力的 ✔ JRuby，Scala，Clojure，and etc. ✔ BF: とても小さなスクリプト言語処理系 → hoge デモ(1) BrainF**k +, -, >, <, [, ], ., ,の記号からなるインタプリタ ++++++++++[>++++++++++<-]>++++.+++++++.--------.--. http://www.kmonos.net/alang/etc/brainfuck.php
• 39. どう作っているか？

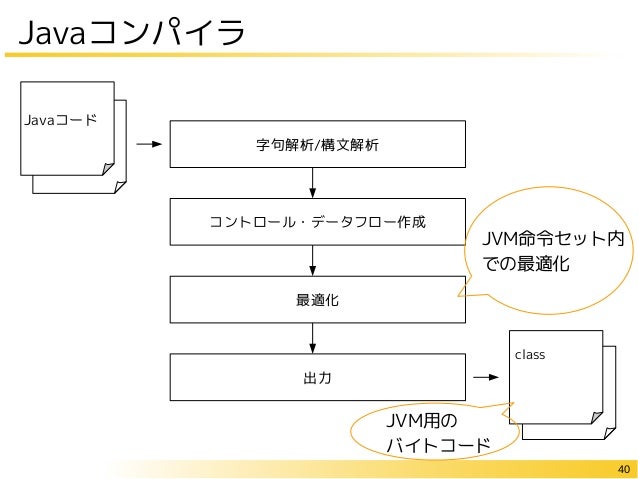

• 40. 40 Javaコンパイラ Javaコード 字句解析/構文解析 コントロール・データフロー作成 最適化 出力 VHDL/ Verilog HDL コード Javaコード class JVM用の バイトコード JVM命令セット内 での最適化
• 41. 41 Synthesijerオーバービュー Javaコード 字句解析/構文解析 コントロール・データフロー作成 最適化 出力 VHDL/ Verilog HDL コード Javaコード VHDL/ Verilog HDL コード

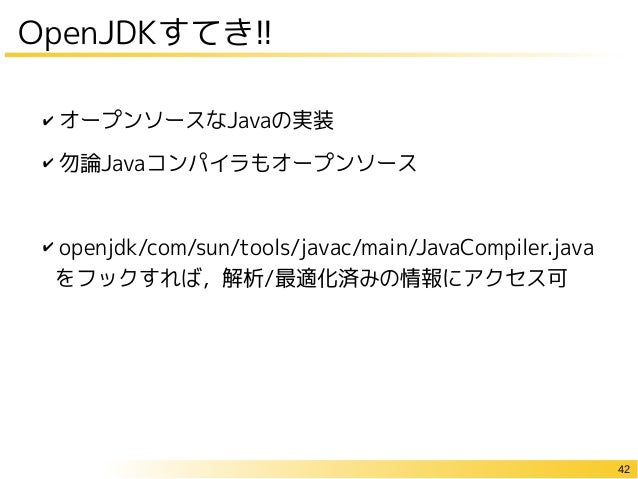

• 42. 42 ✔ オープンソースなJavaの実装 ✔ 勿論Javaコンパイラもオープンソース ✔ openjdk/com/sun/tools/javac/main/JavaCompiler.java をフックすれば，解析/最適化済みの情報にアクセス可 OpenJDKすてき!!

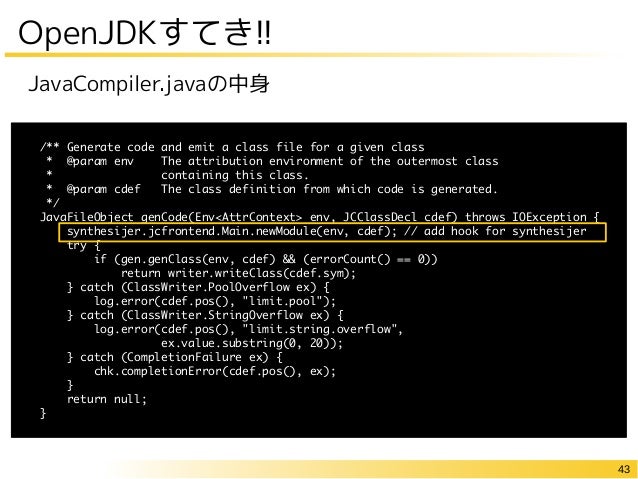

• 43. 43 OpenJDKすてき!! /** Generate code and emit a class file for a given class * @param env The attribution environment of the outermost class * containing this class. * @param cdef The class definition from which code is generated. */ JavaFileObject genCode(Env<AttrContext> env, JCClassDecl cdef) throws IOException { synthesijer.jcfrontend.Main.newModule(env, cdef); // add hook for synthesijer try { if (gen.genClass(env, cdef) && (errorCount() == 0)) return writer.writeClass(cdef.sym); } catch (ClassWriter.PoolOverflow ex) { log.error(cdef.pos(), "limit.pool"); } catch (ClassWriter.StringOverflow ex) { log.error(cdef.pos(), "limit.string.overflow", ex.value.substring(0, 20)); } catch (CompletionFailure ex) { chk.completionError(cdef.pos(), ex); } return null; } JavaCompiler.javaの中身

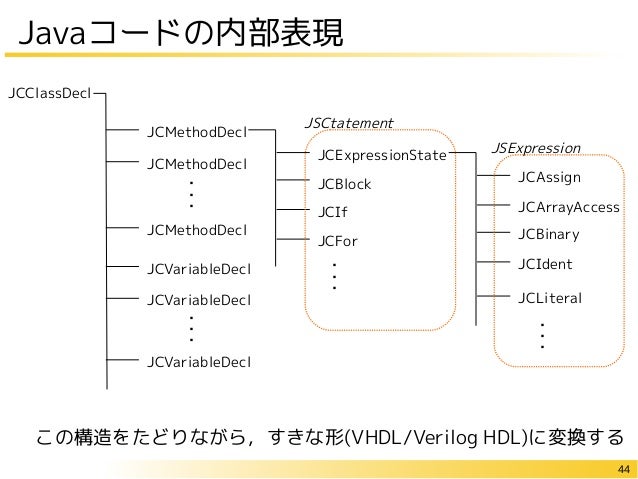

• 44. 44 Javaコードの内部表現 この構造をたどりながら，すきな形(VHDL/Verilog HDL)に変換する JCMethodDecl JCVariableDecl JCMethodDecl JCMethodDecl ・ ・ ・ ・ ・ ・ JCVariableDecl JCVariableDecl JCExpressionState JCBlock JCIf JCFor JCAssign JCArrayAccess JCBinary JCIdent JCLiteral ・ ・ ・ ・ ・ ・ JSCtatement JSExpression JCClassDecl

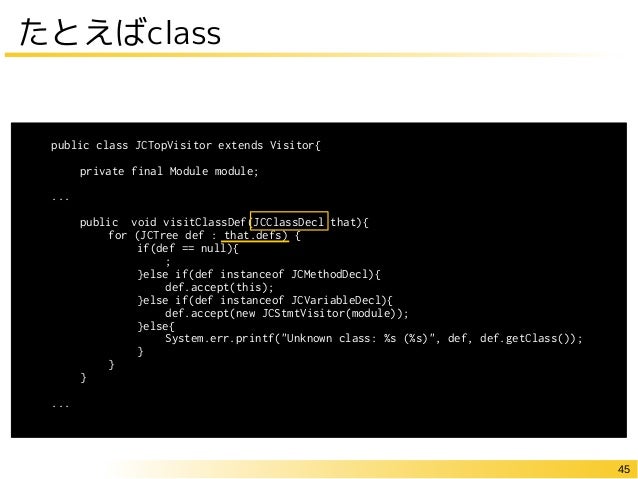

• 45. 45 たとえばclass public class JCTopVisitor extends Visitor{ private final Module module; ... public void visitClassDef(JCClassDecl that){ for (JCTree def : that.defs) { if(def == null){ ; }else if(def instanceof JCMethodDecl){ def.accept(this); }else if(def instanceof JCVariableDecl){ def.accept(new JCStmtVisitor(module)); }else{ System.err.printf("Unknown class: %s (%s)", def, def.getClass()); } } } ...

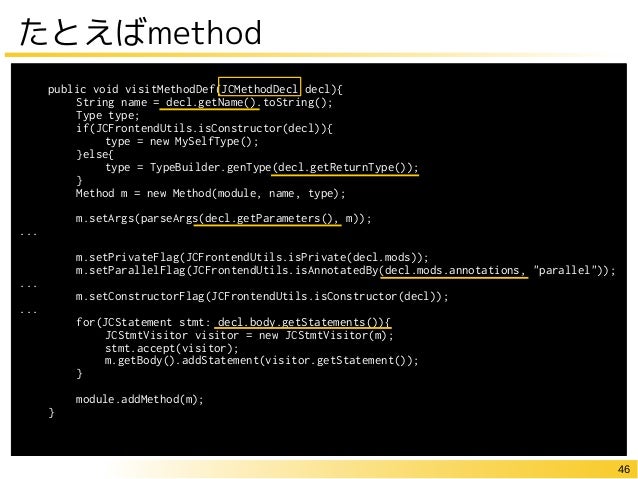

• 46. 46 たとえばmethod public void visitMethodDef(JCMethodDecl decl){ String name = decl.getName().toString(); Type type; if(JCFrontendUtils.isConstructor(decl)){ type = new MySelfType(); }else{ type = TypeBuilder.genType(decl.getReturnType()); } Method m = new Method(module, name, type); m.setArgs(parseArgs(decl.getParameters(), m)); ... m.setPrivateFlag(JCFrontendUtils.isPrivate(decl.mods)); m.setParallelFlag(JCFrontendUtils.isAnnotatedBy(decl.mods.annotations, "parallel")); ... m.setConstructorFlag(JCFrontendUtils.isConstructor(decl)); ... for(JCStatement stmt: decl.body.getStatements()){ JCStmtVisitor visitor = new JCStmtVisitor(m); stmt.accept(visitor); m.getBody().addStatement(visitor.getStatement()); } module.addMethod(m); }

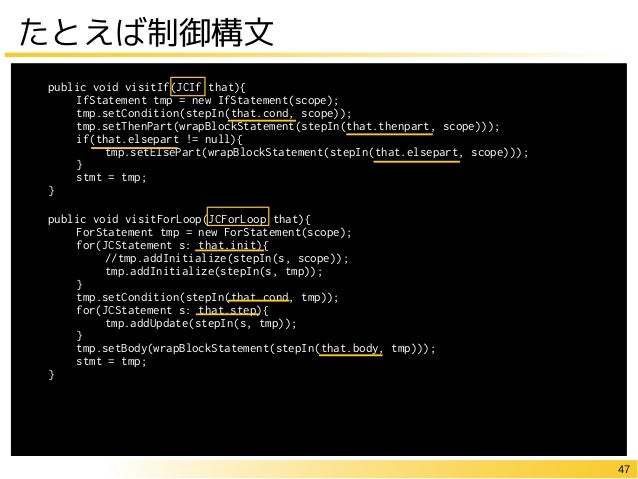

• 47. 47 たとえば制御構文 public void visitIf(JCIf that){ IfStatement tmp = new IfStatement(scope); tmp.setCondition(stepIn(that.cond, scope)); tmp.setThenPart(wrapBlockStatement(stepIn(that.thenpart, scope))); if(that.elsepart != null){ tmp.setElsePart(wrapBlockStatement(stepIn(that.elsepart, scope))); } stmt = tmp; } public void visitForLoop(JCForLoop that){ ForStatement tmp = new ForStatement(scope); for(JCStatement s: that.init){ //tmp.addInitialize(stepIn(s, scope)); tmp.addInitialize(stepIn(s, tmp)); } tmp.setCondition(stepIn(that.cond, tmp)); for(JCStatement s: that.step){ tmp.addUpdate(stepIn(s, tmp)); } tmp.setBody(wrapBlockStatement(stepIn(that.body, tmp))); stmt = tmp; }

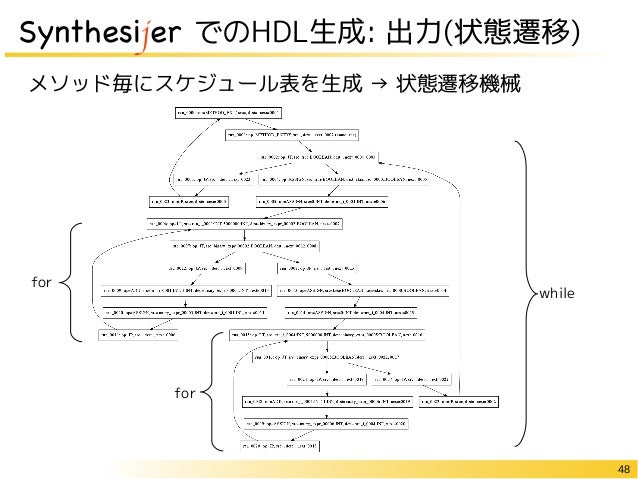

• 48. 48 Synthesijer でのHDL生成: 出力(状態遷移) メソッド毎にスケジュール表を生成 → 状態遷移機械 while for for
• 49. 49 Synthesijerのこれから

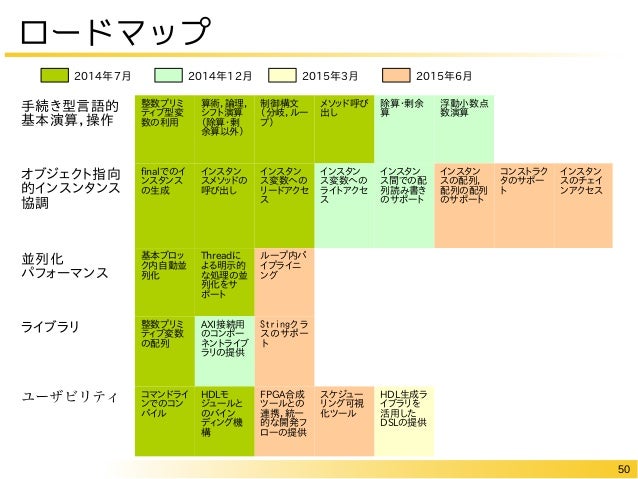

• 50. 50 ロードマップ 手続き型言語的 基本演算，操作 整数プリミ ティブ型変 数の利用 算術，論理， シフト演算 （除算・剰 余算以外） 制御構文 （分岐，ルー プ） メソッド呼び 出し 除算・剰余 算 浮動小数点 数演算 オブジェクト指向 的インスンタンス 協調 finalでのイ ンスタンス の生成 インスタン スメソッドの 呼び出し インスタン ス変数への リードアクセ ス インスタン ス変数への ライトアクセ ス インスタン ス間での配 列読み書き のサポート インスタン スの配列， 配列の配列 のサポート コンストラク タのサポー ト インスタン スのチェイ ンアクセス 並列化 パフォーマンス 基本ブロッ ク内自動並 列化 Threadに よる明示的 な処理の並 列化をサ ポート ループ内パ イプライニ ング ライブラリ 整数プリミ ティブ変数 の配列 AXI接続用 のコンポー ネントライブ ラリの提供 Stringクラ スのサポー ト ユーザビリティ コマンドライ ンでのコン パイル HDLモ ジュールと のバイン ディング機 構 FPGA合成 ツールとの 連携，統一 的な開発フ ローの提供 スケジュー リング可視 化ツール HDL生成ラ イブラリを 活用した DSLの提供 2014年7月 2014年12月 2015年3月 2015年6月

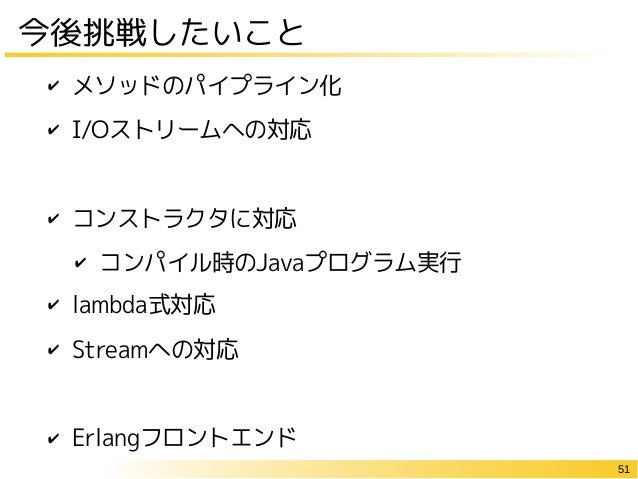

• 51. 51 今後挑戦したいこと ✔ メソッドのパイプライン化 ✔ I/Oストリームへの対応 ✔ コンストラクタに対応 ✔ コンパイル時のJavaプログラム実行 ✔ lambda式対応 ✔ Streamへの対応 ✔ Erlangフロントエンド
