Docker + Checkpoint/Restore

1. Docker + Checkpoint/Restore Yuto Kawamura(kawamuray)

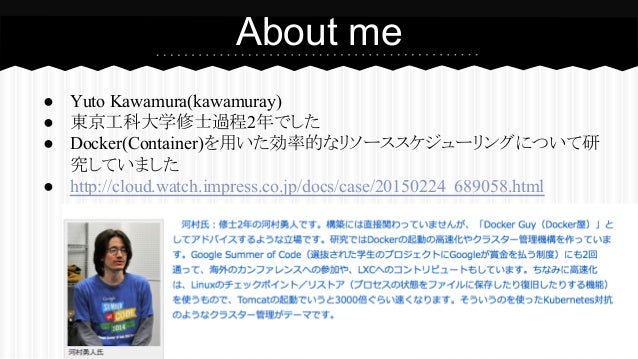

2. ● Yuto Kawamura(kawamuray) ● 東京工科大学修士過程2年でした ● Docker(Container)を用いた効率的なリソーススケジューリングについて研究していました ● http://cloud.watch.impress.co.jp/docs/case/20150224_689058.html About me

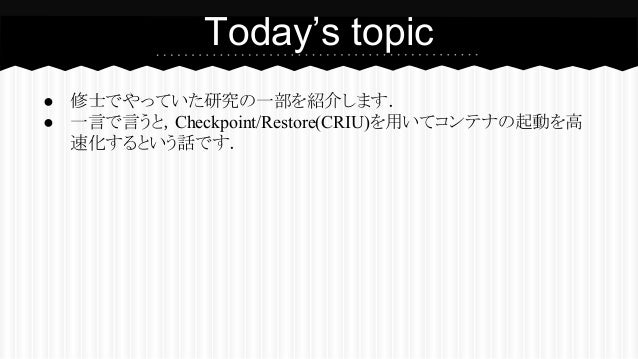

3. ● 修士でやっていた研究の一部を紹介します． ● 一言で言うと，Checkpoint/Restore(CRIU)を用いてコンテナの起動を高速化するという話です． Today’s topic

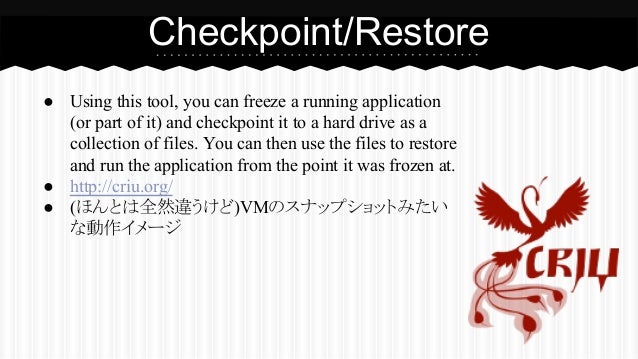

4. ● Using this tool, you can freeze a running application (or part of it) and checkpoint it to a hard drive as a collection of files. You can then use the files to restore and run the application from the point it was frozen at. ● http://criu.org/ ● (ほんとは全然違うけど)VMのスナップショットみたいな動作イメージ Checkpoint/Restore

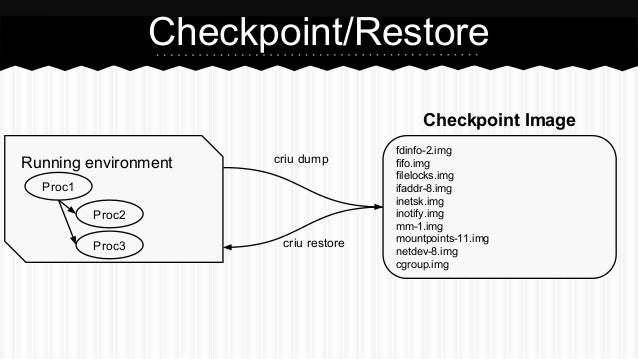

5. Checkpoint/Restore fdinfo-2.img fifo.img filelocks.img ifaddr-8.img inetsk.img inotify.img mm-1.img mountpoints-11.img netdev-8.img cgroup.img Running environment Checkpoint Image Proc1 Proc2 Proc3 criu dump criu restore

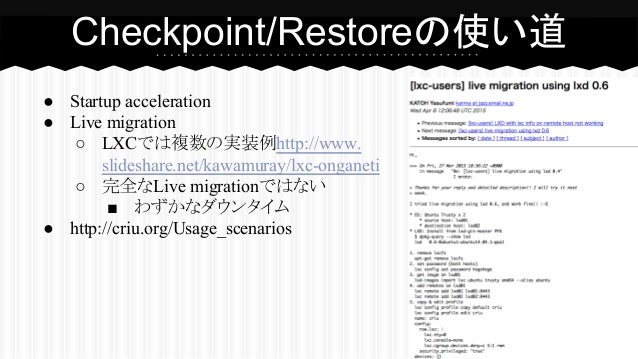

6. ● Startup acceleration ● Live migration ○ LXCでは複数の実装例http://www. slideshare.net/kawamuray/lxc-onganeti ○ 完全なLive migrationではない ■ わずかなダウンタイム ● http://criu.org/Usage_scenarios Checkpoint/Restoreの使い道

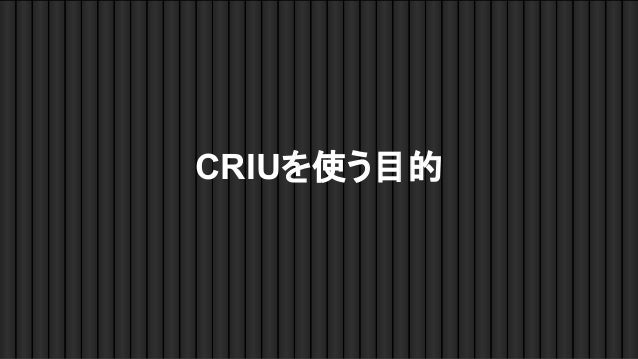

7. CRIUを使う目的

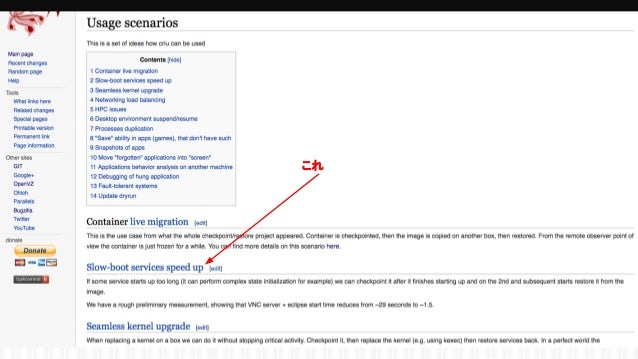

8. これ

9. ● n台のサーバで構成されるPaaSクラスタのサービスキャパシティを最大化したい ● キャパシティを増やしたいならサーバ増やせば良いのでは？ ○ 金がない ● 稼働率の低いインスタンスはすぐ殺す ● サービスの負荷が上がったときはものすごくオンデマンドにリソースを増やす ● inetd リソース効率の最大化

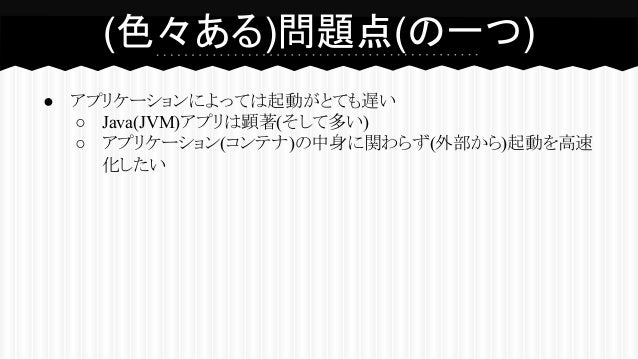

10. ● アプリケーションによっては起動がとても遅い ○ Java(JVM)アプリは顕著(そして多い) ○ アプリケーション(コンテナ)の中身に関わらず(外部から)起動を高速化したい (色々ある)問題点(の一つ)

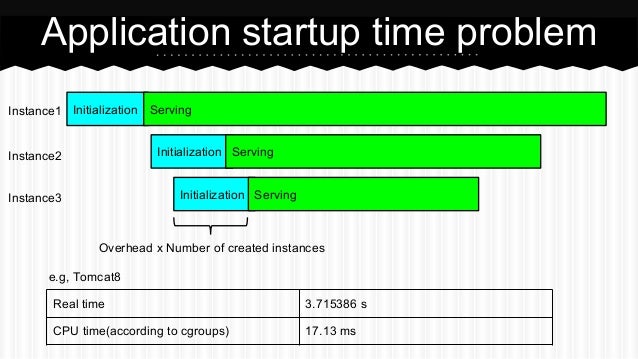

11. Application startup time problem Initialization Serving Initialization Serving Initialization Serving Instance1 Instance2 Instance3 Overhead x Number of created instances e.g, Tomcat8 Real time 3.715386 s CPU time(according to cgroups) 17.13 ms

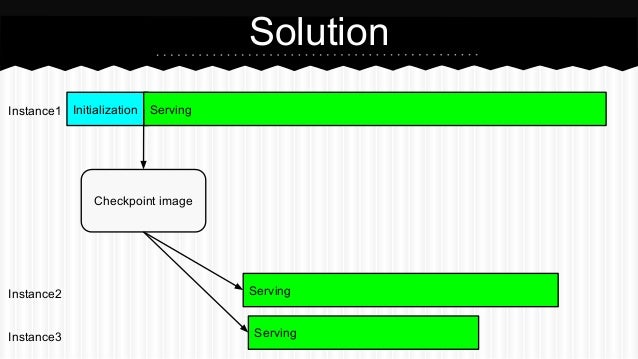

12. Solution Initialization Serving Serving Serving Instance1 Instance2 Instance3 Checkpoint image

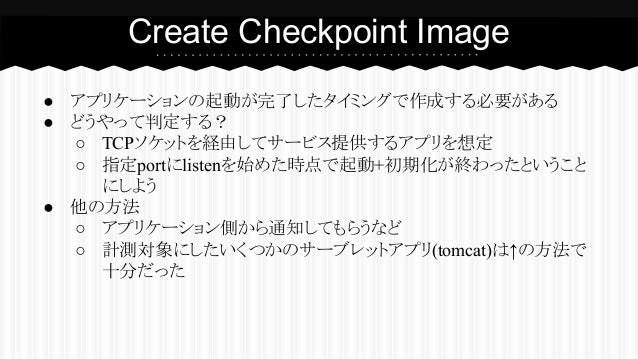

13. ● アプリケーションの起動が完了したタイミングで作成する必要がある ● どうやって判定する？ ○ TCPソケットを経由してサービス提供するアプリを想定 ○ 指定portにlistenを始めた時点で起動+初期化が終わったということにしよう ● 他の方法 ○ アプリケーション側から通知してもらうなど ○ 計測対象にしたいくつかのサーブレットアプリ(tomcat)は↑の方法で十分だった Create Checkpoint Image

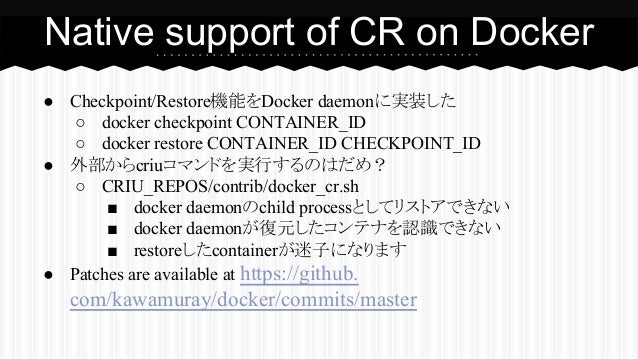

14. ● Checkpoint/Restore機能をDocker daemonに実装した ○ docker checkpoint CONTAINER_ID ○ docker restore CONTAINER_ID CHECKPOINT_ID ● 外部からcriuコマンドを実行するのはだめ？ ○ CRIU_REPOS/contrib/docker_cr.sh ■ docker daemonのchild processとしてリストアできない ■ docker daemonが復元したコンテナを認識できない ■ restoreしたcontainerが迷子になります ● Patches are available at https://github. com/kawamuray/docker/commits/master Native support of CR on Docker

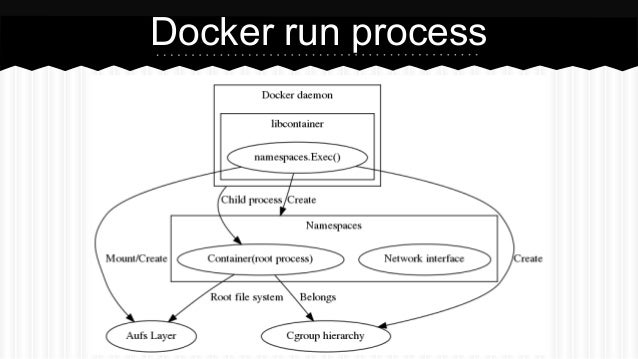

15. Docker run process

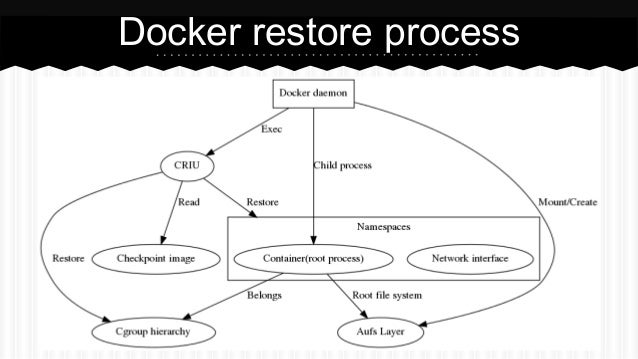

16. Docker restore process

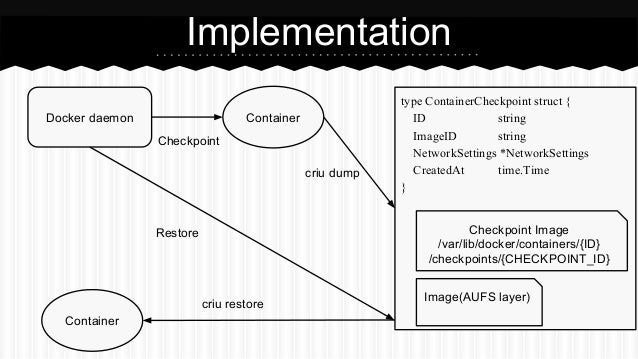

17. Implementation Docker daemon Checkpoint Image Container type ContainerCheckpoint struct { ID string ImageID string NetworkSettings *NetworkSettings CreatedAt time.Time } Checkpoint Image /var/lib/docker/containers/{ID} /checkpoints/{CHECKPOINT_ID} Image(AUFS layer) Checkpoint criu dump Container criu restore Restore

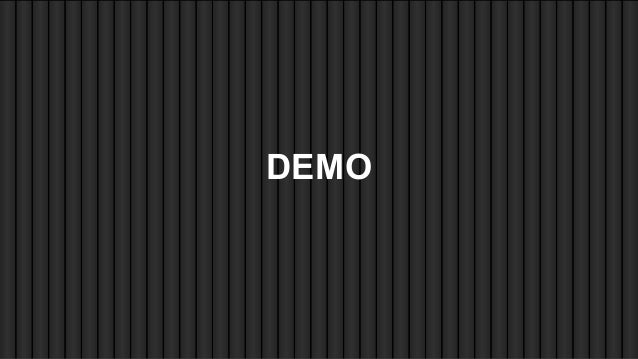

18. DEMO

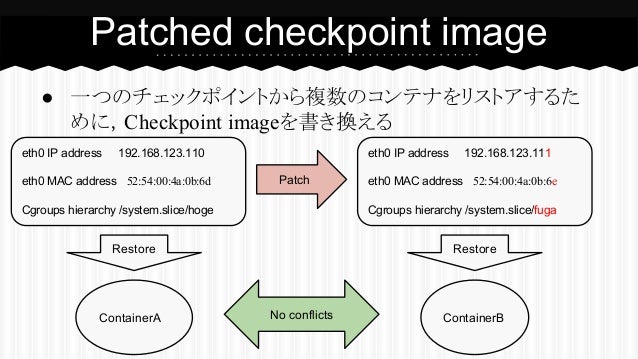

19. ● 一つのチェックポイントから複数のコンテナをリストアするために，Checkpoint imageを書き換える Patched checkpoint image Patch eth0 IP address 192.168.123.111 eth0 MAC address 52:54:00:4a:0b:6e Cgroups hierarchy /system.slice/fuga eth0 IP address 192.168.123.110 eth0 MAC address 52:54:00:4a:0b:6d Cgroups hierarchy /system.slice/hoge ContainerA Restore ContainerB Restore No conflicts

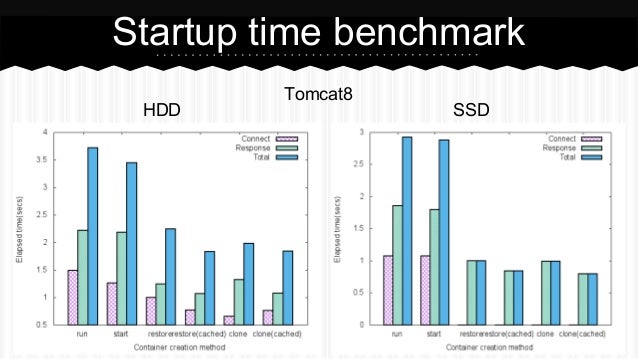

20. Startup time benchmark HDD SSD Tomcat8

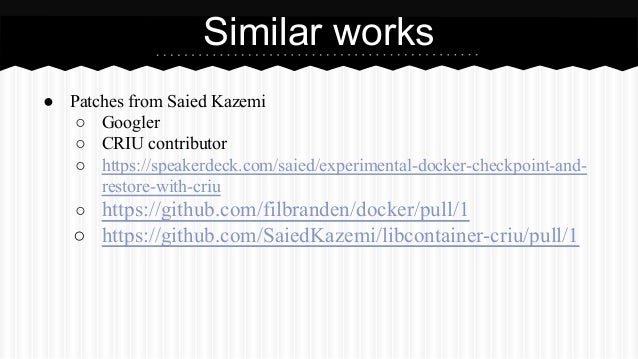

21. ● Patches from Saied Kazemi ○ Googler ○ CRIU contributor ○ https://speakerdeck.com/saied/experimental-docker-checkpoint-and- restore-with-criu ○ https://github.com/filbranden/docker/pull/1 ○ https://github.com/SaiedKazemi/libcontainer-criu/pull/1 Similar works

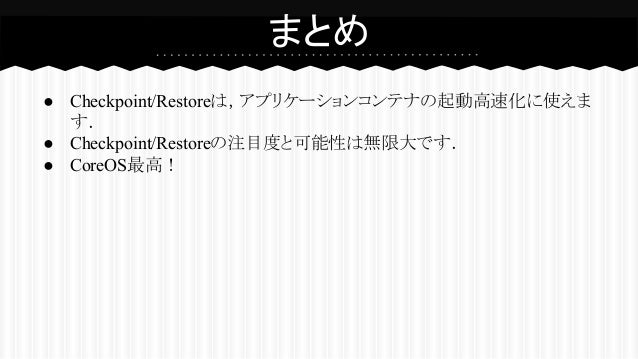

22. ● Checkpoint/Restoreは，アプリケーションコンテナの起動高速化に使えます． ● Checkpoint/Restoreの注目度と可能性は無限大です． ● CoreOS最高！まとめ
