• 1. Amazon Elastic Compute Cloud AWS Black Belt Tech Webinar 2015 (旧マイスターシリーズ) アマゾンデータサービスジャパン株式会社 ソリューションアーキテクト 松尾 康博 2015.04.01

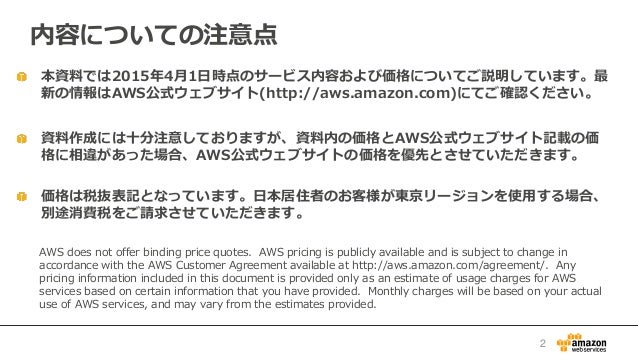

• 2. 本資料では2015年4月1日時点のサービス内容および価格についてご説明しています。最 新の情報はAWS公式ウェブサイト(http://aws.amazon.com)にてご確認ください。 資料作成には十分注意しておりますが、資料内の価格とAWS公式ウェブサイト記載の価 格に相違があった場合、AWS公式ウェブサイトの価格を優先とさせていただきます。 内容についての注意点 AWS does not offer binding price quotes. AWS pricing is publicly available and is subject to change in accordance with the AWS Customer Agreement available at http://aws.amazon.com/agreement/. Any pricing information included in this document is provided only as an estimate of usage charges for AWS services based on certain information that you have provided. Monthly charges will be based on your actual use of AWS services, and may vary from the estimates provided. 価格は税抜表記となっています。日本居住者のお客様が東京リージョンを使用する場合、 別途消費税をご請求させていただきます。 2
• 3. Agenda • EC2の基本 • インスタンスタイプ • ストレージ • ネットワーク・セキュリティ • 運用・監視 • 料金 • Q&A 3

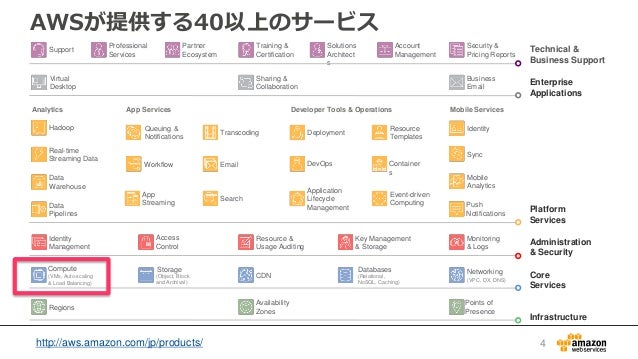

• 4. Administration & Security Access Control Identity Management Key Management & Storage Monitoring & Logs Resource & Usage Auditing Platform Services Analytics App Services Developer Tools & Operations Mobile Services Data Pipelines Data Warehouse Hadoop Real-time Streaming Data Application Lifecycle Management Container s Deployment DevOps Event-driven Computing Resource Templates Identity Mobile Analytics Push Notifications Sync App Streaming Email Queuing & Notifications Search Transcoding Workflow Core Services CDN Compute (VMs, Auto-scaling & Load Balancing) Databases (Relational, NoSQL, Caching) Networking (VPC, DX, DNS) Storage (Object, Block and Archival) Infrastructure Availability Zones Points of Presence Regions Enterprise Applications Business Email Sharing & Collaboration Virtual Desktop Technical & Business Support Account Management Partner Ecosystem Professional Services Security & Pricing Reports Solutions Architect s Support Training & Certification AWSが提供する40以上のサービス http://aws.amazon.com/jp/products/ 4

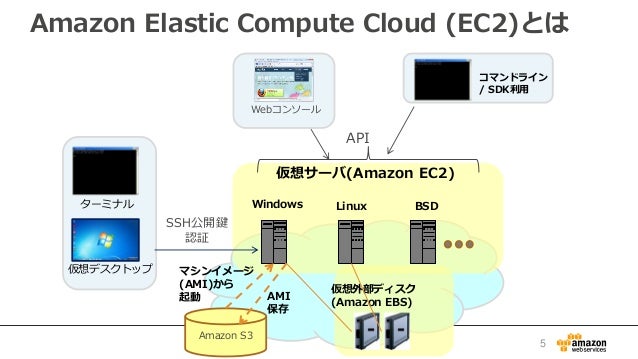

• 5. Amazon Elastic Compute Cloud (EC2)とは 仮想サーバ(Amazon EC2) Windows Linux BSD コマンドライン / SDK利用 SSH公開鍵 認証 仮想外部ディスク (Amazon EBS) Amazon S3 マシンイメージ (AMI)から 起動 仮想デスクトップ ターミナル AMI 保存 API Webコンソール 5

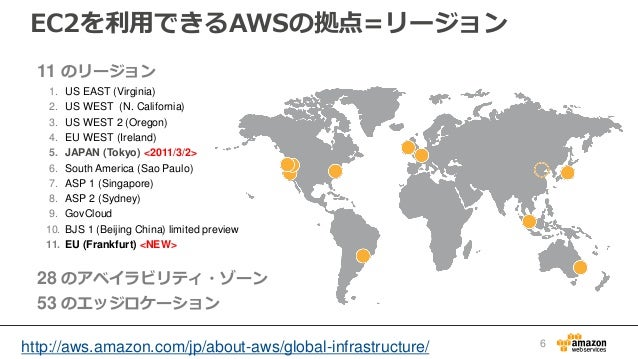

• 6. EC2を利用できるAWSの拠点=リージョン 11 のリージョン 1. US EAST (Virginia) 2. US WEST (N. California) 3. US WEST 2 (Oregon) 4. EU WEST (Ireland) 5. JAPAN (Tokyo) <2011/3/2> 6. South America (Sao Paulo) 7. ASP 1 (Singapore) 8. ASP 2 (Sydney) 9. GovCloud 10. BJS 1 (Beijing China) limited preview 11. EU (Frankfurt) <NEW> 28 のアベイラビリティ・ゾーン 53 のエッジロケーション http://aws.amazon.com/jp/about-aws/global-infrastructure/ 6

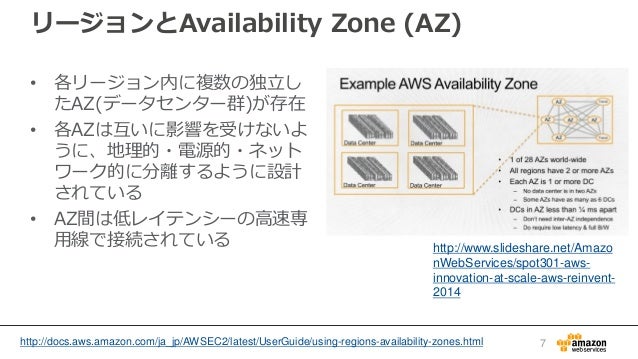

• 7. リージョンとAvailability Zone (AZ) • 各リージョン内に複数の独立し たAZ(データセンター群)が存在 • 各AZは互いに影響を受けないよ うに、地理的・電源的・ネット ワーク的に分離するように設計 されている • AZ間は低レイテンシーの高速専 用線で接続されている http://www.slideshare.net/Amazo nWebServices/spot301-aws- innovation-at-scale-aws-reinvent- 2014 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/using-regions-availability-zones.html 7

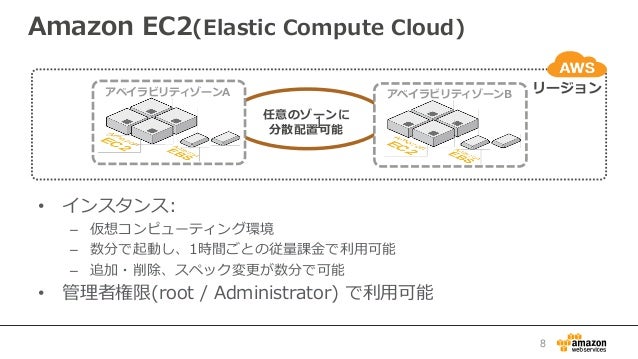

• 8. Amazon EC2(Elastic Compute Cloud) • インスタンス: – 仮想コンピューティング環境 – 数分で起動し、1時間ごとの従量課金で利用可能 – 追加・削除、スペック変更が数分で可能 • 管理者権限(root / Administrator) で利用可能 1 任意のゾーンに 分散配置可能 リージョンアベイラビリティゾーンBアベイラビリティゾーンA 8

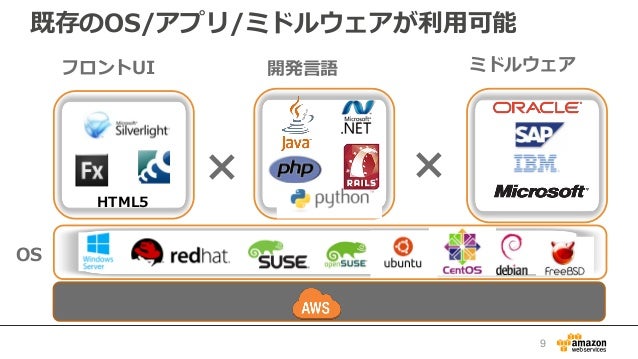

• 9. 既存のOS/アプリ/ミドルウェアが利用可能 HTML5 × 開発言語フロントUI × ミドルウェア OS 9

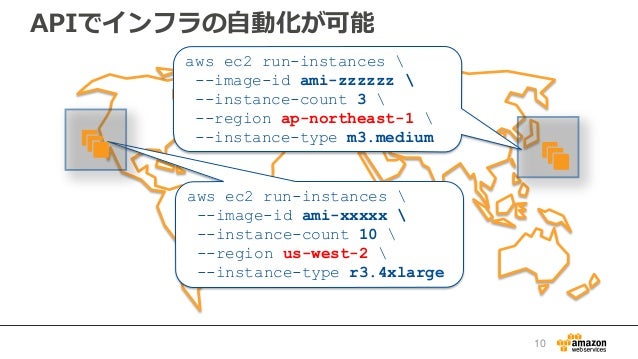

• 10. APIでインフラの自動化が可能 aws ec2 run-instances --image-id ami-xxxxx --instance-count 10 --region us-west-2 --instance-type r3.4xlarge aws ec2 run-instances --image-id ami-zzzzzz --instance-count 3 --region ap-northeast-1 --instance-type m3.medium 10

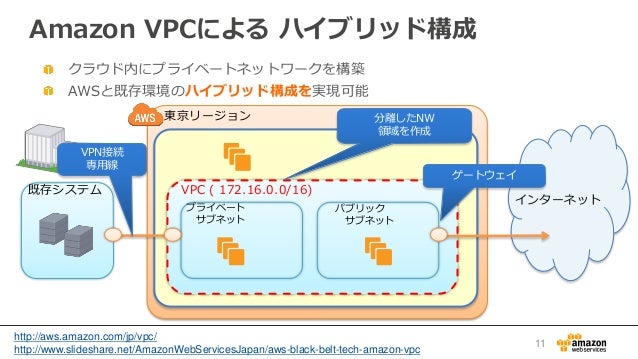

• 11. Amazon VPCによる ハイブリッド構成 クラウド内にプライベートネットワークを構築 AWSと既存環境のハイブリッド構成を実現可能 東京リージョン VPC ( 172.16.0.0/16)既存システム プライベート サブネット パブリック サブネット インターネット 分離したNW 領域を作成 ゲートウェイ VPN接続 専用線 http://aws.amazon.com/jp/vpc/ http://www.slideshare.net/AmazonWebServicesJapan/aws-black-belt-tech-amazon-vpc 11

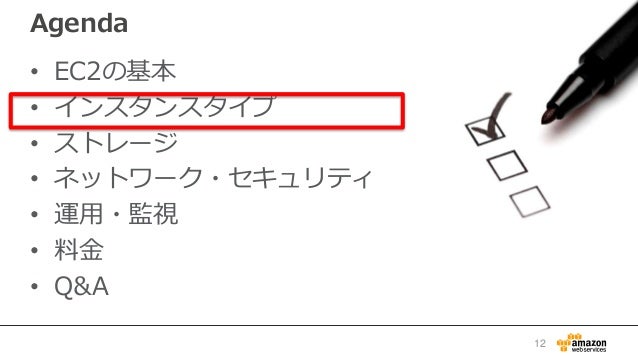

• 12. Agenda • EC2の基本 • インスタンスタイプ • ストレージ • ネットワーク・セキュリティ • 運用・監視 • 料金 • Q&A 12

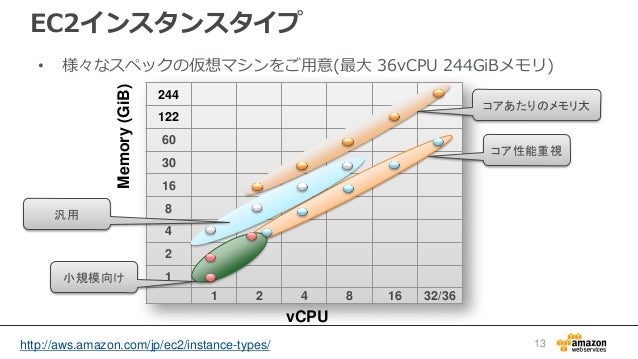

• 13. EC2インスタンスタイプ • 様々なスペックの仮想マシンをご用意(最大 36vCPU 244GiBメモリ) 244 122 60 30 16 8 4 2 1 1 2 4 8 16 32/36 Memory(GB) コアあたりのメモリ大 コア性能重視 小規模向け 汎用 vCPU 13

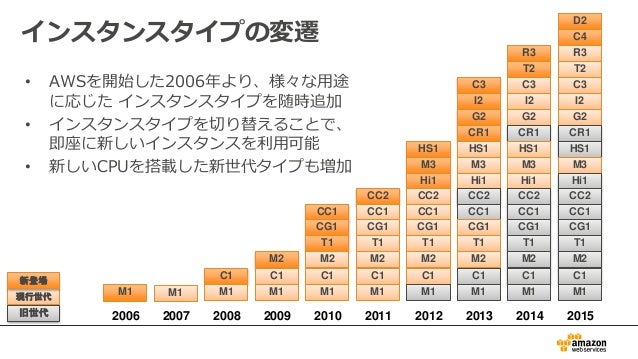

• 14. インスタンスタイプの変遷 • AWSを開始した2006年より、様々な用途に 応じた インスタンスタイプを随時追加 • インスタンスタイプを切り替えることで、即 座に新しいインスタンスを利用可能 • 新しいCPUを搭載した新世代タイプも増加 2015 G2 CR1 HS1 M3 C3 I2 R3 T2 D2 C4 Hi1 CC2 CC1 CG1 T1 M2 C1 M1 201420132012201120102009200820072006 G2 CR1 HS1 M3 C3 I2 R3 T2 Hi1 CC2 CC1 CG1 T1 M2 C1 M1 G2 CR1 HS1 M3 C3 I2 Hi1 CC2 CC1 CG1 T1 M2 C1 M1 HS1 M3 Hi1 CC2 CC1 CG1 T1 M2 C1 M1 CC2 CC1 CG1 T1 M2 C1 M1 CC1 CG1 T1 M2 C1 M1 M2 C1 M1 C1 M1M1M1旧世代 現行世代 新登場
• 15. 常に最新のインテルアーキテクチャーを採用 Intel AES-NI –パフォーマンスを犠牲にすることなく暗号化が可能 Intel AVX –HPC ワークロードの高並列処理で、パフォーマンスが飛躍的に向上 Intel Turbo Boost Technology – コンピューティング速度のクロックレートを引き上げ 15

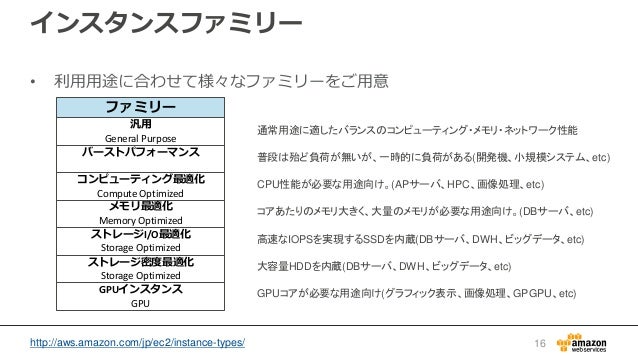

• 16. インスタンスファミリー • 利用用途に合わせて様々なファミリーをご用意 ファミリー 汎用 General Purpose コンピューティング最適化 Compute Optimized メモリ最適化 Memory Optimized ストレージ密度最適化 Storage Optimized バーストパフォーマンス GPUインスタンス GPU ストレージI/O最適化 Storage Optimized 通常用途に適したバランスのコンピューティング・メモリ・ネットワーク性能 普段は殆ど負荷が無いが、一時的に負荷がある(開発機、小規模システム、etc) CPU性能が必要な用途向け。(APサーバ、HPC、画像処理、etc) コアあたりのメモリ大きく、大量のメモリが必要な用途向け。(DBサーバ、etc) 高速なIOPSを実現するSSDを内蔵(DBサーバ、DWH、ビッグデータ、etc) 大容量HDDを内蔵(DBサーバ、DWH、ビッグデータ、etc) GPUコアが必要な用途向け(グラフィック表示、画像処理、GPGPU、etc) http://aws.amazon.com/jp/ec2/instance-types/ 16

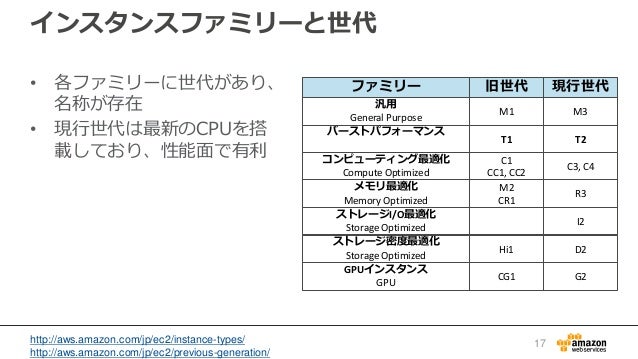

• 17. インスタンスファミリーと世代 • 各ファミリーに世代があり、 名称が存在 • 現行世代は最新のCPUを搭 載しており、性能面で有利 ファミリー 汎用 General Purpose コンピューティング最適化 Compute Optimized メモリ最適化 Memory Optimized ストレージ密度最適化 Storage Optimized バーストパフォーマンス GPUインスタンス GPU ストレージI/O最適化 Storage Optimized 旧世代 M1 C1 CC1, CC2 M2 CR1 Hi1 T1 CG1 現行世代 M3 C3, C4 R3 D2 T2 G2 I2 http://aws.amazon.com/jp/ec2/instance-types/ http://aws.amazon.com/jp/ec2/previous-generation/ 17

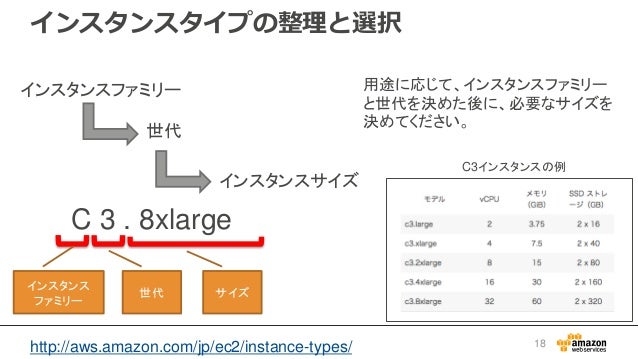

• 18. インスタンスタイプの整理と選択 インスタンスファミリー 世代 インスタンスサイズ C 3 . 8xlarge インスタンス ファミリー 世代 サイズ http://aws.amazon.com/jp/ec2/instance-types/ 用途に応じて、インスタンスファミリー と世代を決めた後に、必要なサイズを 決めてください。 C3インスタンスの例 18

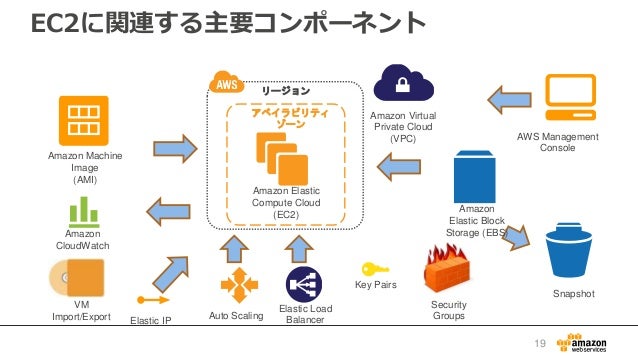

• 19. EC2に関連する主要コンポーネント リージョン アベイラビリティ ゾーン Amazon CloudWatch Auto Scaling Amazon Elastic Block Storage (EBS) Amazon Machine Image (AMI) Elastic IP Amazon Virtual Private Cloud (VPC) Elastic Load Balancer Snapshot Amazon Elastic Compute Cloud (EC2) Key Pairs AWS Management Console Security Groups VM Import/Export 19

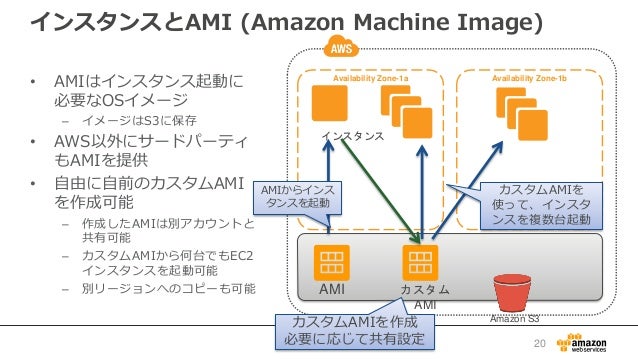

• 20. インスタンスとAMI (Amazon Machine Image) • AMIはインスタンス起動に 必要なOSイメージ – イメージはS3に保存 • AWS以外にサードパーティ もAMIを提供 • 自由に自前のカスタムAMI を作成可能 – 作成したAMIは別アカウントと 共有可能 – カスタムAMIから何台でもEC2 インスタンスを起動可能 – 別リージョンへのコピーも可能 インスタンス Amazon S3 AMI Availability Zone-1a Availability Zone-1b カスタム AMI AMIからインス タンスを起動 カスタムAMIを 使って、インスタ ンスを複数台起動 カスタムAMIを作成 必要に応じて共有設定 20

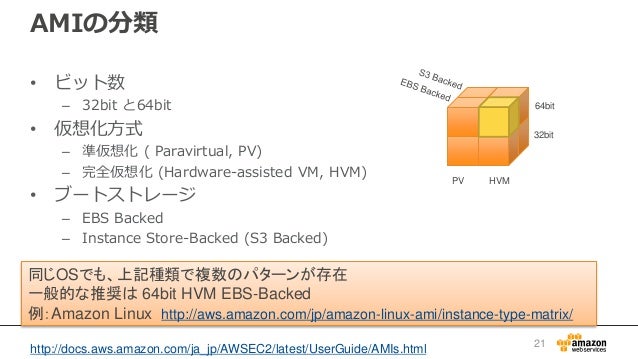

• 21. AMIの分類 • ビット数 – 32bit と64bit • 仮想化方式 – 準仮想化 ( Paravirtual, PV) – 完全仮想化 (Hardware-assisted VM, HVM) • ブートストレージ – EBS Backed – Instance Store-Backed (S3 Backed) 同じOSでも、上記種類で複数のパターンが存在 一般的な推奨は 64bit HVM EBS-Backed 例：Amazon Linux http://aws.amazon.com/jp/amazon-linux-ami/instance-type-matrix/ http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/AMIs.html 32bit 64bit PV HVM 21

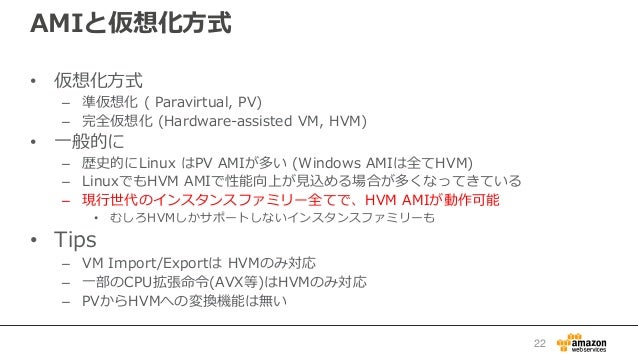

• 22. AMIと仮想化方式 • 仮想化方式 – 準仮想化 ( Paravirtual, PV) – 完全仮想化 (Hardware-assisted VM, HVM) • 一般的に – 歴史的にLinux はPV AMIが多い (Windows AMIは全てHVM) – LinuxでもHVM AMIで性能向上が見込める場合が多くなってきている – 現行世代のインスタンスファミリー全てで、HVM AMIが動作可能 • むしろHVMしかサポートしないインスタンスファミリーも • Tips – VM Import/Exportは HVMのみ対応 – 一部のCPU拡張命令(AVX等)はHVMのみ対応 – PVからHVMへの変換機能は無い 22

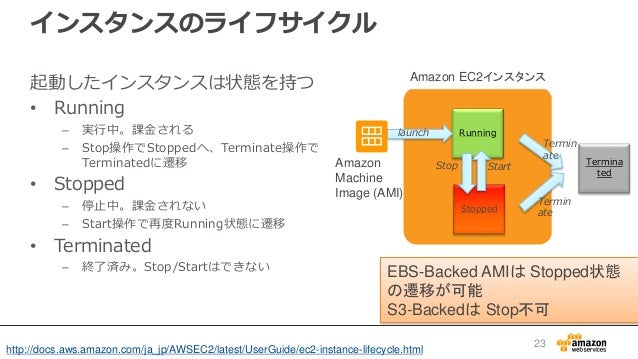

• 23. インスタンスのライフサイクル 起動したインスタンスは状態を持つ • Running – 実行中。課金される – Stop操作でStoppedへ、Terminate操作で Terminatedに遷移 • Stopped – 停止中。課金されない – Start操作で再度Running状態に遷移 • Terminated – 終了済み。Stop/Startはできない Running Termina ted Stopped StartStop Termin ate launch Termin ate Amazon Machine Image (AMI) Amazon EC2インスタンス EBS-Backed AMIは Stopped状態 の遷移が可能 S3-Backedは Stop不可 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/ec2-instance-lifecycle.html 23

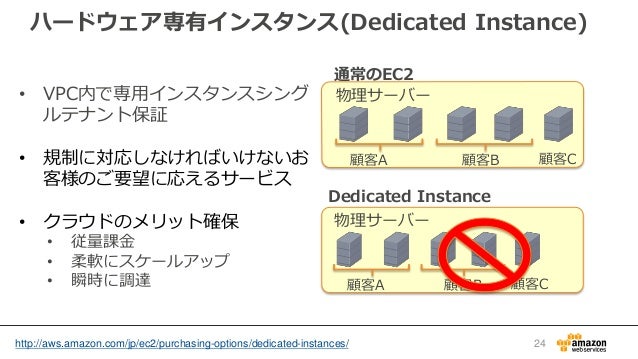

• 24. EC2 Dedicated Instance 顧客A 物理サーバー 通常のEC2 顧客B 顧客C 顧客A 物理サーバー 顧客B 顧客C Dedicated Instance • VPC内で専用インスタンスシング ルテナント保証 • 規制に対応しなければいけないお 客様のご要望に応えるサービス • クラウドのメリット確保 • 従量課金 • 柔軟にスケールアップ • 瞬時に調達 24

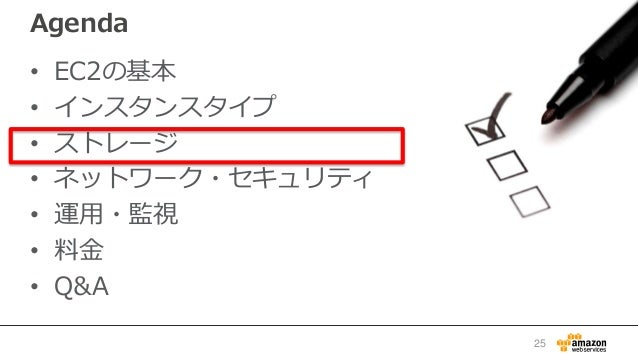

• 25. Agenda • EC2の基本 • インスタンスタイプ • ストレージ • ネットワーク・セキュリティ • 運用・監視 • 料金 • Q&A 25

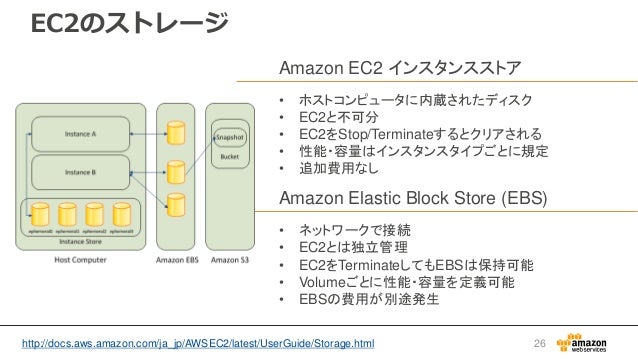

• 26. EC2のストレージ Amazon EC2 インスタンスストア • ホストコンピュータに内蔵されたディスク • EC2と不可分 • EC2をStop/Terminateするとクリアされる • 性能・容量はインスタンスタイプごとに規定 • 追加費用なし Amazon Elastic Block Store (EBS) • ネットワークで接続 • EC2とは独立管理 • EC2をTerminateしてもEBSは保持可能 • Volumeごとに性能・容量を定義可能 • EBSの費用が別途発生 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/Storage.html 26

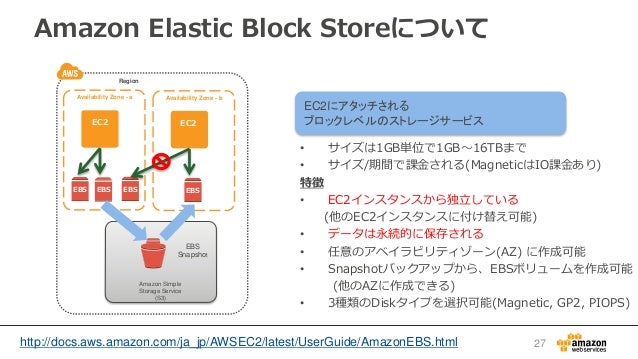

• 27. EC2にアタッチされる ブロックレベルのストレージサービス Amazon Elastic Block Storeについて • サイズは1GB単位で1GB～16TBまで • サイズ/期間で課金される(MagneticはIO課金あり) 特徴 • EC2インスタンスから独立している (他のEC2インスタンスに付け替え可能) • データは永続的に保存される • 任意のアベイラビリティゾーン(AZ) に作成可能 • Snapshotバックアップから、EBSボリュームを作成可能 (他のAZに作成できる) • 3種類のDiskタイプを選択可能(Magnetic, GP2, PIOPS) Region Availability Zone - a EBS EBS EBS Availability Zone - b EBS EBS Amazon Simple Storage Service (S3) EBS Snapshot EC2 EC2 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/AmazonEBS.html 27

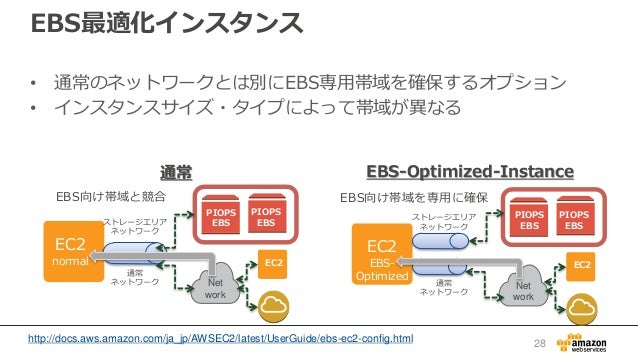

• 28. EBS最適化インスタンス • 通常のネットワークとは別にEBS専用帯域を確保するオプション • インスタンスサイズ・タイプによって帯域が異なる EC2 normal Net work PIOPS EBS PIOPS EBS EC2 通常 EBS-Optimized-Instance EC2 EBS- Optimized Net work PIOPS EBS PIOPS EBS EC2 ストレージエリア ネットワーク 通常 ネットワーク ストレージエリア ネットワーク 通常 ネットワーク EBS向け帯域と競合 EBS向け帯域を専用に確保 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/ebs-ec2-config.html 28

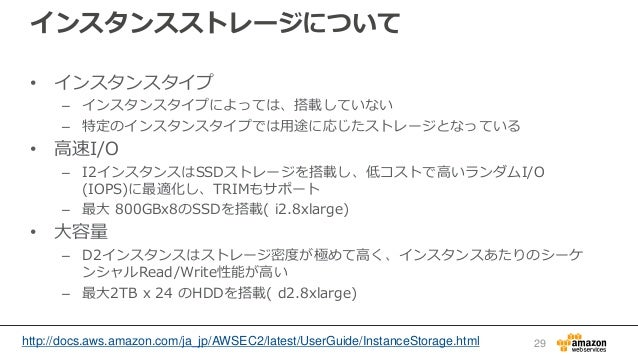

• 29. インスタンスストレージについて • インスタンスタイプ – インスタンスタイプによっては、搭載していない – 特定のインスタンスタイプでは用途に応じたストレージとなっている • 高速I/O – I2インスタンスはSSDストレージを搭載し、低コストで高いランダムI/O (IOPS)に最適化し、TRIMもサポート – 最大 800GBx8のSSDを搭載( i2.8xlarge) • 大容量 – D2インスタンスはストレージ密度が極めて高く、インスタンスあたりのシーケ ンシャルRead/Write性能が高い – 最大2TB x 24 のHDDを搭載( d2.8xlarge) http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/InstanceStorage.html 29
• 30. Agenda • EC2の基本 • インスタンスタイプ • ストレージ • ネットワーク・セキュリティ • 運用・監視 • 料金 • Q&A 30

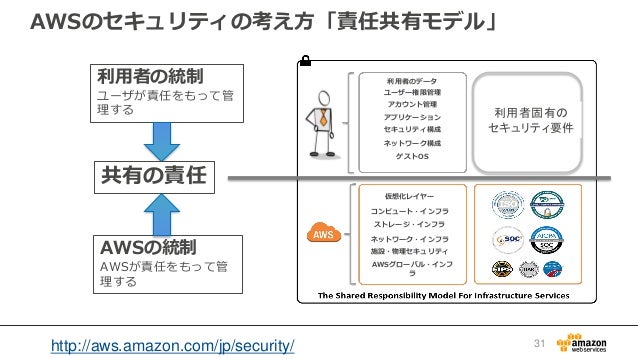

• 31. 利用者の統制 ユーザが責任をもって管 理する AWSの統制 AWSが責任をもって管 理する 利用者固有の セキュリティ要件 共有の責任 利用者のデータ ユーザー権限管理 アカウント管理 アプリケーション セキュリティ構成 ネットワーク構成 ゲストOS コンピュート・インフラ ストレージ・インフラ ネットワーク・インフラ 施設・物理セキュリティ AWSグローバル・インフ ラ 仮想化レイヤー AWSのセキュリティの考え方「責任共有モデル」 http://aws.amazon.com/jp/security/ 31

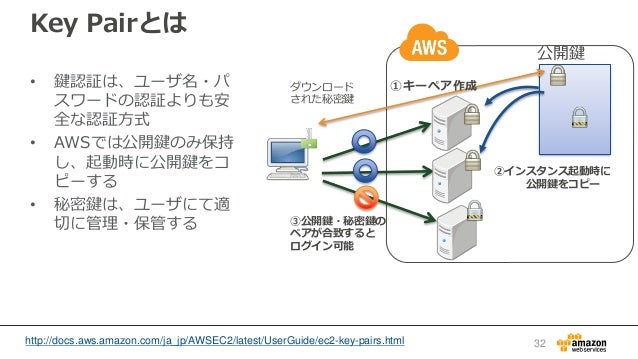

• 32. Key Pairとは • 鍵認証は、ユーザ名・パ スワードの認証よりも安 全な認証方式 • AWSでは公開鍵のみ保持 し、起動時に公開鍵をコ ピーする • 秘密鍵は、ユーザにて適 切に管理・保管する ダウンロード された秘密鍵 ①キーペア作成 ②インスタンス起動時に 公開鍵をコピー 公開鍵 ③公開鍵・秘密鍵の ペアが合致すると ログイン可能 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/ec2-key-pairs.html 32

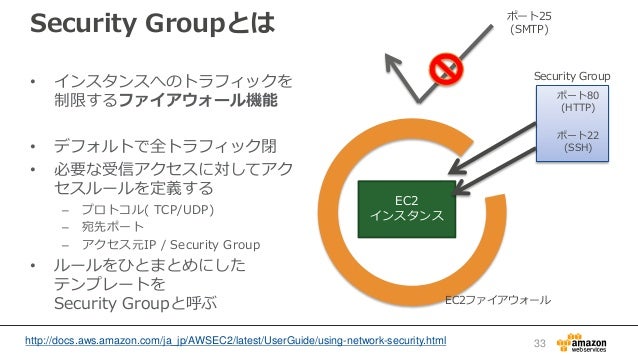

• 33. Security Groupとは • インスタンスへのトラフィックを 制限するファイアウォール機能 • デフォルトで全トラフィック閉 • 必要な受信アクセスに対してアク セスルールを定義する – プロトコル( TCP/UDP) – 宛先ポート – アクセス元IP / Security Group • ルールをひとまとめにした テンプレートを Security Groupと呼ぶ EC2 インスタンス ポート22 (SSH) ポート80 (HTTP) EC2ファイアウォール Security Group ポート25 (SMTP) http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/using-network-security.html 33

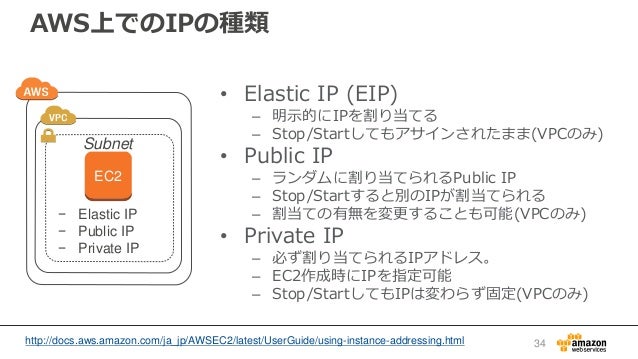

• 34. AWS上でのIPの種類 • Elastic IP (EIP) – 明示的にIPを割り当てる – Stop/Startしてもアサインされたまま(VPCのみ) • Public IP – ランダムに割り当てられるPublic IP – Stop/Startすると別のIPが割当てられる – 割当ての有無を変更することも可能(VPCのみ) • Private IP – 必ず割り当てられるIPアドレス。 – EC2作成時にIPを指定可能 – Stop/StartしてもIPは変わらず固定(VPCのみ) − Elastic IP − Public IP − Private IP EC2 Subnet http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/using-instance-addressing.html 34

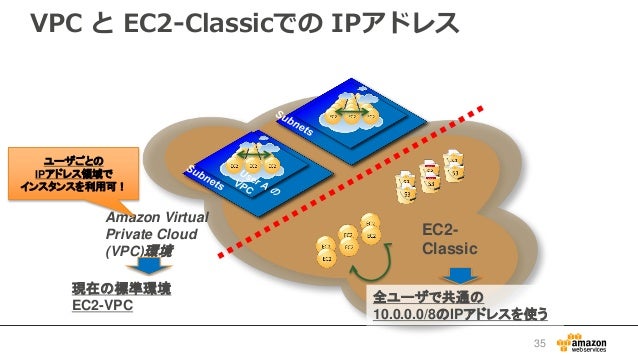

• 35. VPC と EC2-Classicでの IPアドレス EC2- Classic Amazon Virtual Private Cloud (VPC)環境 ユーザごとの IPアドレス領域で インスタンスを利用可！ 全ユーザで共通の 10.0.0.0/8のIPアドレスを使う 現在の標準環境 EC2-VPC 35

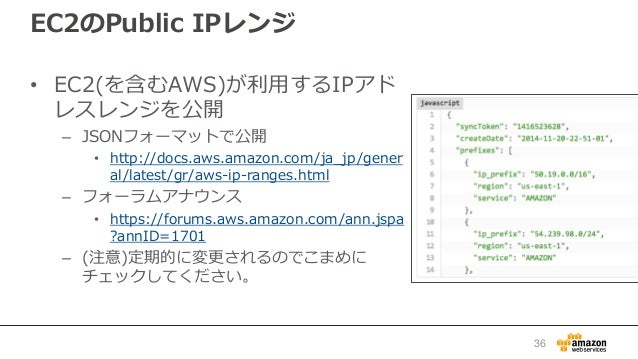

• 36. EC2のPublic IPレンジ • EC2(を含むAWS)が利用するIPアド レスレンジを公開 – JSONフォーマットで公開 • http://docs.aws.amazon.com/ja_jp/gener al/latest/gr/aws-ip-ranges.html – フォーラムアナウンス • https://forums.aws.amazon.com/ann.jspa ?annID=1701 – (注意)定期的に変更されるのでこまめに チェックしてください。 36

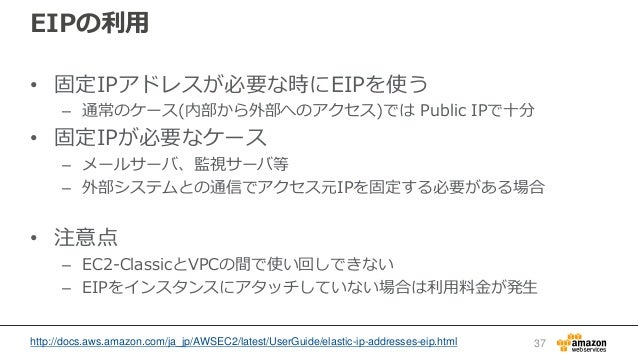

• 37. EIPの利用 • 固定IPアドレスが必要な時にEIPを使う – 通常のケース(内部から外部へのアクセス)では Public IPで十分 • 固定IPが必要なケース – メールサーバ、監視サーバ等 – 外部システムとの通信でアクセス元IPを固定する必要がある場合 • 注意点 – EC2-ClassicとVPCの間で使い回しできない – EIPをインスタンスにアタッチしていない場合は利用料金が発生 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/elastic-ip-addresses-eip.html 37

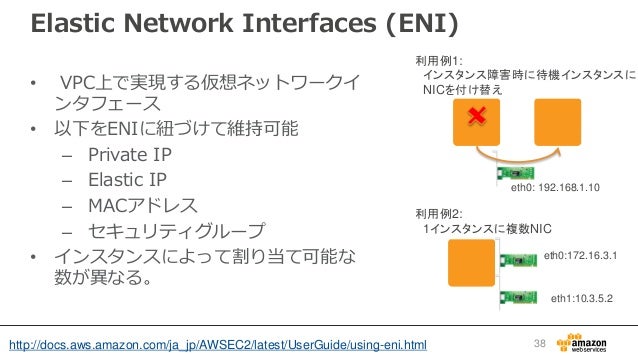

• 38. Elastic Network Interfaces (ENI) • VPC上で実現する仮想ネットワークイ ンタフェース • 以下をENIに紐づけて維持可能 – Private IP – Elastic IP – MACアドレス – セキュリティグループ • インスタンスによって割り当て可能な 数が異なる。 eth0: 192.168.1.10 eth0:172.16.3.1 eth1:10.3.5.2 利用例2: 1インスタンスに複数NIC 利用例1: インスタンス障害時に待機インスタンスに NICを付け替え http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/using-eni.html 38

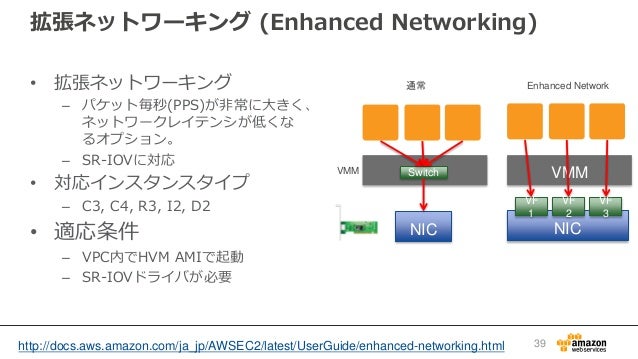

• 39. 拡張ネットワーキング (Enhanced Networking) • 拡張ネットワーキング – パケット毎秒(PPS)が非常に大きく、 ネットワークレイテンシが低くな るオプション。 – SR-IOVに対応 • 対応インスタンスタイプ – C3, C4, R3, I2, D2 • 適応条件 – VPC内でHVM AMIで起動 – SR-IOVドライバが必要 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/enhanced-networking.html VMM NIC NIC VF 1 VF 2 VF 3 Switch 通常 Enhanced Network VMM 39

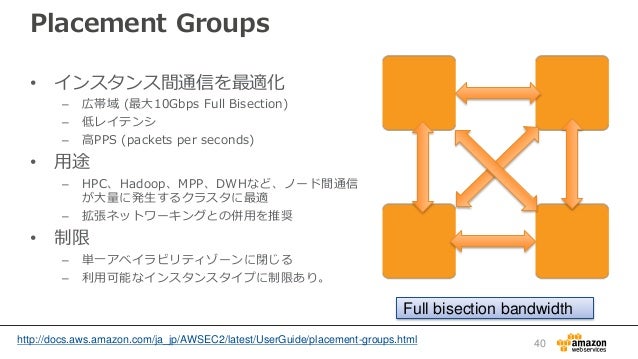

• 40. Placement Groups • インスタンス間通信を最適化 – 広帯域 (最大10Gbps Full Bisection) – 低レイテンシ – 高PPS (packets per seconds) • 用途 – HPC、Hadoop、MPP、DWHなど、ノード間通信 が大量に発生するクラスタに最適 – 拡張ネットワーキングとの併用を推奨 • 制限 – 単一アベイラビリティゾーンに閉じる – 利用可能なインスタンスタイプに制限あり。 Full bisection bandwidth http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/placement-groups.html 40

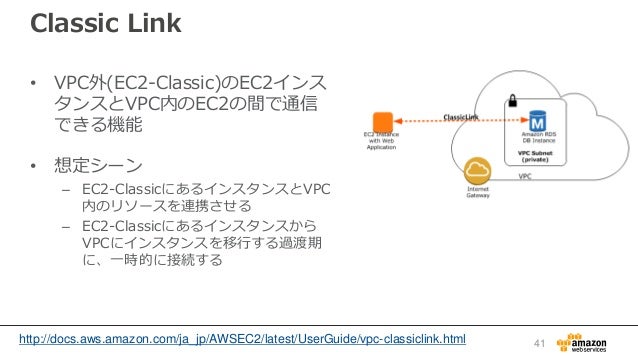

• 41. Classic Link • VPC外(EC2-Classic)のEC2インス タンスとVPC内のEC2の間で通信 できる機能 • 想定シーン – EC2-ClassicにあるインスタンスとVPC 内のリソースを連携させる – EC2-Classicにあるインスタンスから VPCにインスタンスを移行する過渡期 に、一時的に接続する http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/vpc-classiclink.html 41

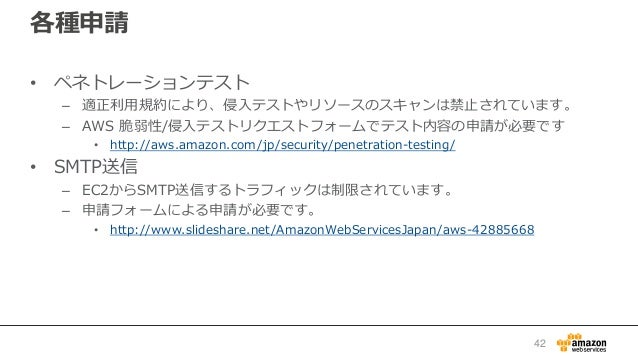

• 42. 各種申請 • ペネトレーションテスト – 適正利用規約により、侵入テストやリソースのスキャンは禁止されています。 – AWS 脆弱性/侵入テストリクエストフォームでテスト内容の申請が必要です • http://aws.amazon.com/jp/security/penetration-testing/ • SMTP送信 – EC2からSMTP送信するトラフィックは制限されています。 – 申請フォームによる申請が必要です。 • http://www.slideshare.net/AmazonWebServicesJapan/aws-42885668 42

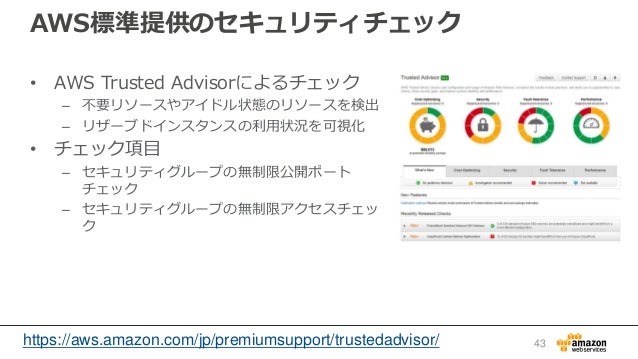

• 43. AWS標準提供のセキュリティチェック • AWS Trusted Advisorによるチェック – 不要リソースやアイドル状態のリソースを検出 – リザーブドインスタンスの利用状況を可視化 • チェック項目 – セキュリティグループの無制限公開ポート チェック – セキュリティグループの無制限アクセスチェッ ク https://aws.amazon.com/jp/premiumsupport/trustedadvisor/ 43

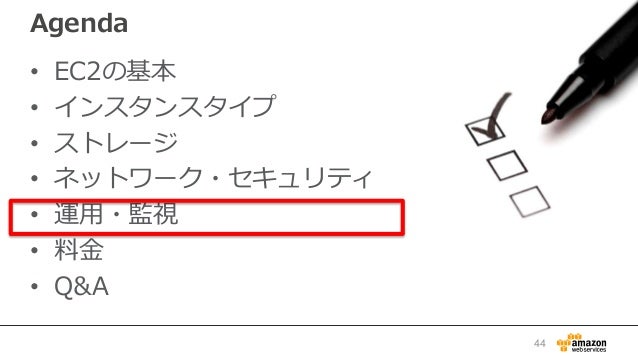

• 44. Agenda • EC2の基本 • インスタンスタイプ • ストレージ • ネットワーク・セキュリティ • 運用・監視 • 料金 • Q&A 44

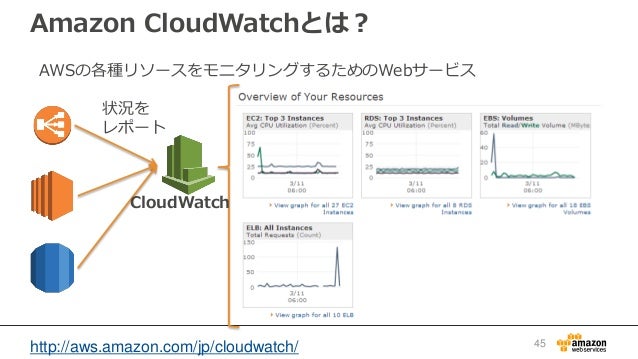

• 45. Amazon CloudWatchとは？ CloudWatch 状況を レポート AWSの各種リソースをモニタリングするためのWebサービス http://aws.amazon.com/jp/cloudwatch/ 45

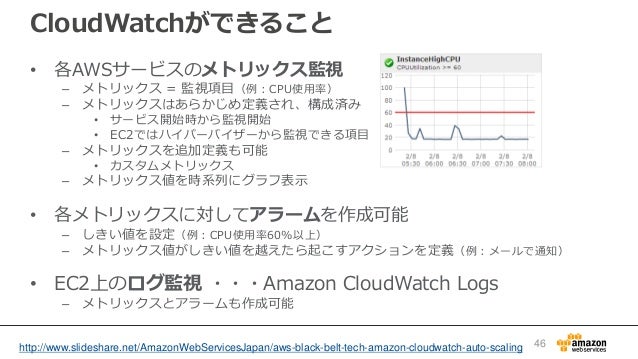

• 46. CloudWatchができること • 各AWSサービスのメトリックス監視 – メトリックス = 監視項目（例：CPU使用率） – メトリックスはあらかじめ定義され、構成済み • サービス開始時から監視開始 • EC2ではハイパーバイザーから監視できる項目 – メトリックスを追加定義も可能 • カスタムメトリックス – メトリックス値を時系列にグラフ表示 • 各メトリックスに対してアラームを作成可能 – しきい値を設定（例：CPU使用率60%以上） – メトリックス値がしきい値を越えたら起こすアクションを定義（例：メールで通知） • EC2上のログ監視 ・・・Amazon CloudWatch Logs – メトリックスとアラームも作成可能 http://www.slideshare.net/AmazonWebServicesJapan/aws-black-belt-tech-amazon-cloudwatch-auto-scaling 46

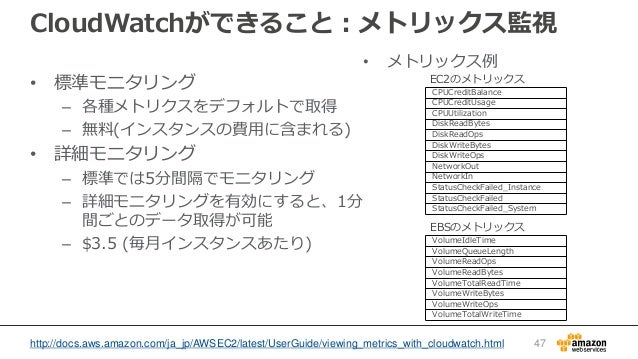

• 47. CloudWatchができること：メトリックス監視 • メトリックス例 CPUCreditBalance CPUCreditUsage CPUUtilization DiskReadBytes DiskReadOps DiskWriteBytes DiskWriteOps NetworkOut NetworkIn StatusCheckFailed_Instance StatusCheckFailed StatusCheckFailed_System VolumeIdleTime VolumeQueueLength VolumeReadOps VolumeReadBytes VolumeTotalReadTime VolumeWriteBytes VolumeWriteOps VolumeTotalWriteTime EC2のメトリックス EBSのメトリックス http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/viewing_metrics_with_cloudwatch.html • 標準モニタリング – 各種メトリクスをデフォルトで取得 • 詳細モニタリング – 標準では5分間隔でモニタリング – 詳細モニタリングを有効にすると、1 分間ごとのデータ取得が可能 – $3.5 (毎月インスタンスあたり) 47
• 48. サンプルスクリプトの提供 • カスタムメトリックス – メモリ利用率、ディスク利用率、などOS内部の情報をCloudWatchに集約可能 – Cronなどで実行可 – メトリックスあたり、 $0.50/月 – 5分おきにメモリ利用率とディスク利用率を登録するcronの設定例 • LinuxとWindows向けに提供 – Linux • http://aws.amazon.com/code/8720044071969977 – Windows • http://aws.amazon.com/code/7932034889155460 */5 * * * * ~/aws-scripts-mon/mon-put-instance-data.pl --mem-util --disk-space-util --disk-path=/ --from-cron http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/mon-scripts.html 48

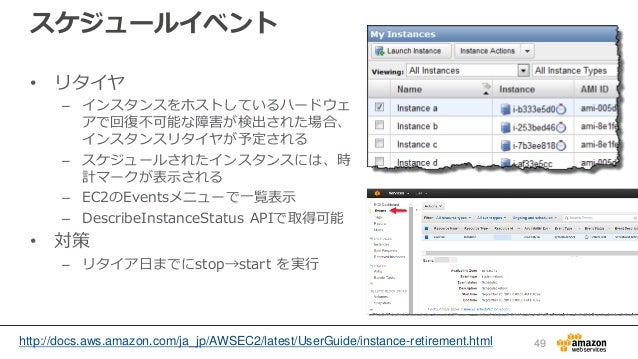

• 49. スケジュールイベント • リタイヤ – インスタンスをホストしているハードウェ アで回復不可能な障害が検出された場合、 インスタンスリタイヤが予定される – スケジュールされたインスタンスには、時 計マークが表示される – EC2のEventsメニューで一覧表示 – DescribeInstanceStatus APIで取得可能 • 対策 – リタイア日までにstop→start を実行 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/instance-retirement.html 49

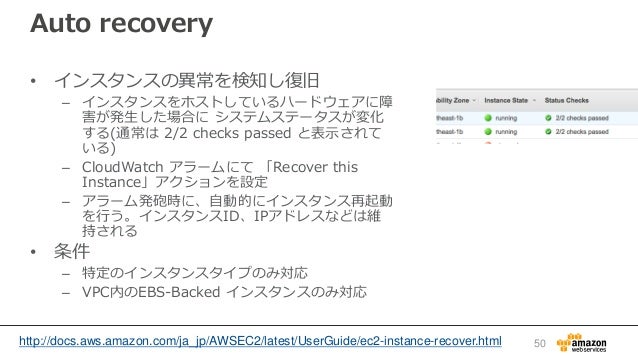

• 50. Auto recovery • インスタンスの異常を検知し復旧 – インスタンスをホストしているハードウェアに障 害が発生した場合に システムステータスが変化 する(通常は 2/2 checks passed と表示されて いる) – CloudWatch アラームにて 「Recover this Instance」アクションを設定 – アラーム発砲時に、自動的にインスタンス再起動 を行う。インスタンスID、IPアドレスなどは維 持される • 条件 – 特定のインスタンスタイプのみ対応 – VPC内のEBS-Backed インスタンスのみ対応 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/ec2-instance-recover.html 50

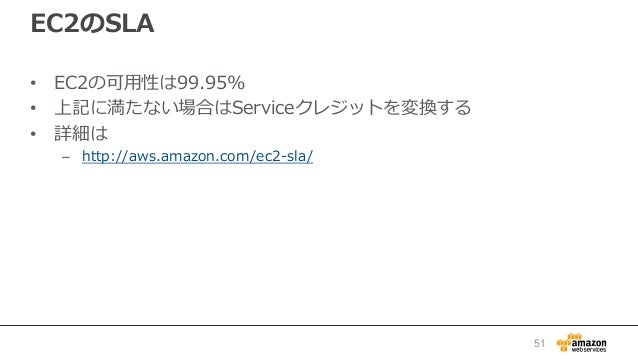

• 51. EC2のSLA • EC2の可用性は99.95% • 上記に満たない場合はServiceクレジットを変換する • 詳細は – http://aws.amazon.com/ec2-sla/ 51

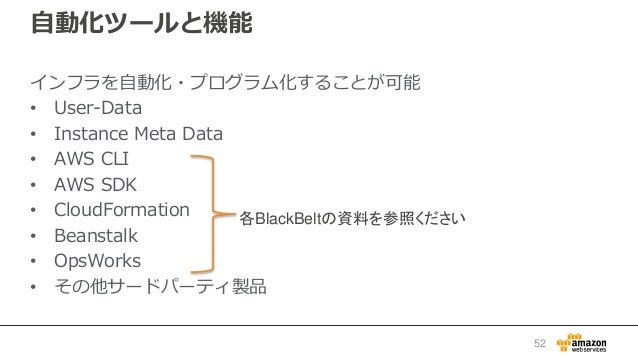

• 52. 自動化ツールと機能 インフラを自動化・プログラム化することが可能 • User-Data • Instance Meta Data • AWS CLI • AWS SDK • CloudFormation • Beanstalk • OpsWorks • その他サードパーティ製品 各BlackBeltの資料を参照ください 52

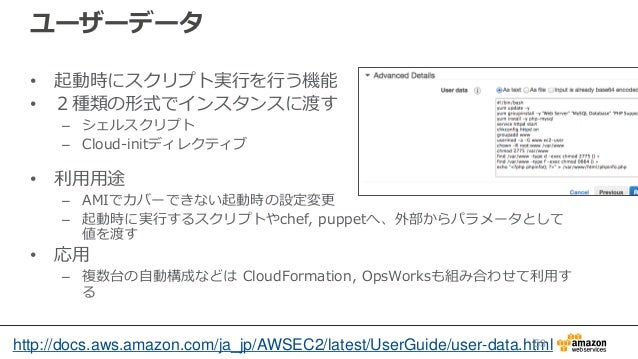

• 53. ユーザーデータ • 起動時にスクリプト実行を行う機能 • ２種類の形式でインスタンスに渡す – シェルスクリプト – Cloud-initディレクティブ • 利用用途 – AMIでカバーできない起動時の設定変更 – 起動時に実行するスクリプトやchef, puppetへ、外部からパラメータとして 値を渡す • 応用 – 複数台の自動構成などは CloudFormation, OpsWorksも組み合わせて利用す る http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/user-data.html53

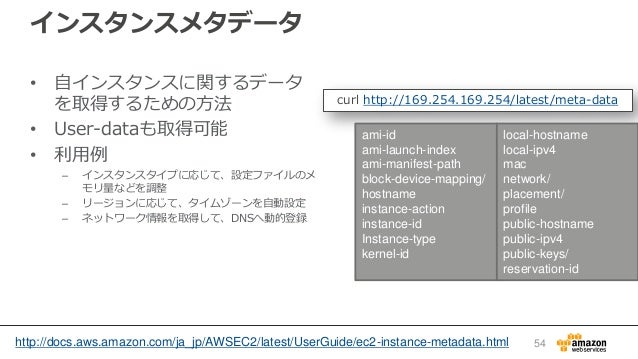

• 54. インスタンスメタデータ • 自インスタンスに関するデータ を取得するための方法 • User-dataも取得可能 • 利用例 – インスタンスタイプに応じて、設定ファイルのメ モリ量などを調整 – リージョンに応じて、タイムゾーンを自動設定 – ネットワーク情報を取得して、DNSへ動的登録 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/ec2-instance-metadata.html curl http://169.254.169.254/latest/meta-data ami-id ami-launch-index ami-manifest-path block-device-mapping/ hostname instance-action instance-id Instance-type kernel-id local-hostname local-ipv4 mac network/ placement/ profile public-hostname public-ipv4 public-keys/ reservation-id 54

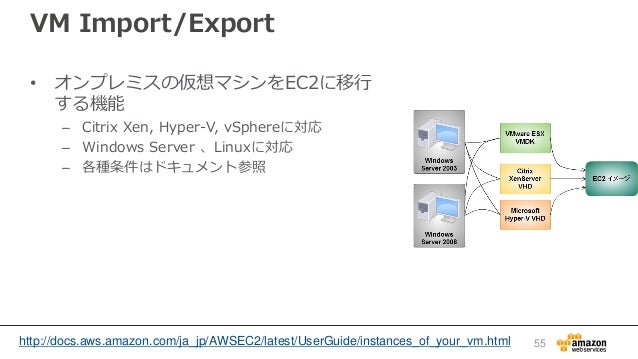

• 55. VM Import/Export • オンプレミスの仮想マシンをEC2に移行 する機能 – Citrix Xen, Hyper-V, vSphereに対応 – Windows Server 、Linuxに対応 – 各種条件はドキュメント参照 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/instances_of_your_vm.html 55

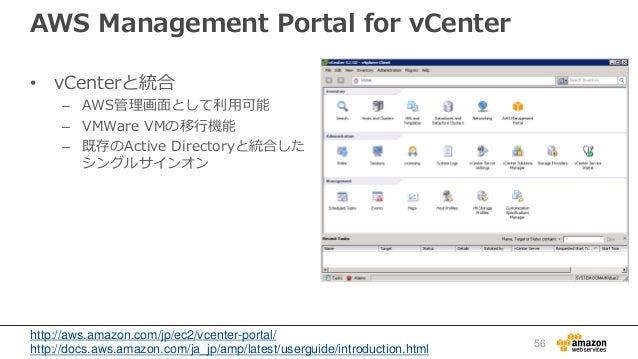

• 56. AWS Management Portal for vCenter • vCenterと統合 – AWS管理画面として利用可能 – VMWare VMの移行機能 – 既存のActive Directoryと統合した シングルサインオン http://aws.amazon.com/jp/ec2/vcenter-portal/ http://docs.aws.amazon.com/ja_jp/amp/latest/userguide/introduction.html 56

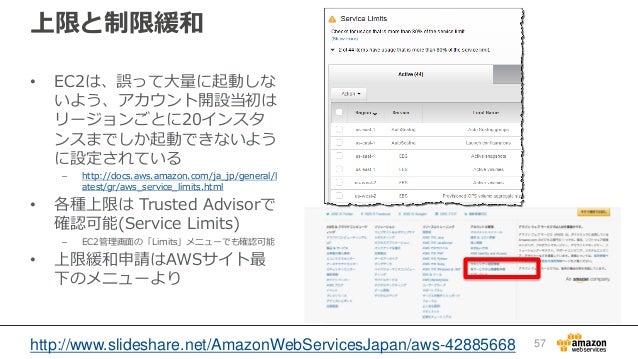

• 57. 上限と制限緩和 • EC2は、誤って大量に起動しな いよう、アカウント開設当初は リージョンごとに20インスタ ンスまでしか起動できないよう に設定されている – http://docs.aws.amazon.com/ja_jp/general/l atest/gr/aws_service_limits.html • 各種上限は Trusted Advisorで 確認可能(Service Limits) – EC2管理画面の「Limits」メニューでも確認可能 • 上限緩和申請はAWSサイト最 下のメニューより http://www.slideshare.net/AmazonWebServicesJapan/aws-42885668 57

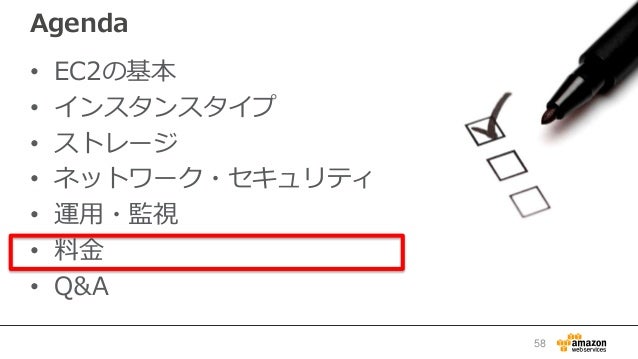

• 58. Agenda • EC2の基本 • インスタンスタイプ • ストレージ • ネットワーク・セキュリティ • 運用・監視 • 料金 • Q&A 58

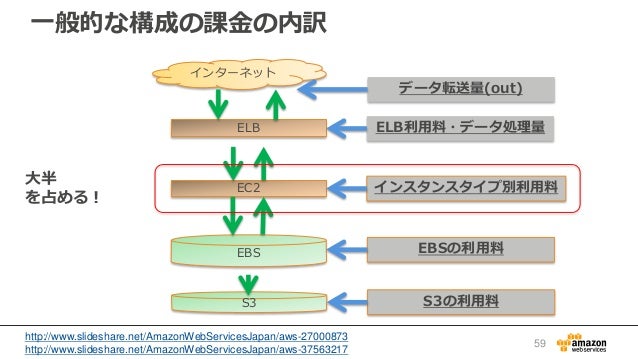

• 59. 一般的な構成の課金の内訳 インターネット ELB EC2 EBS S3 データ転送量(out) ELB利用料・データ処理量 インスタンスタイプ別利用料 EBSの利用料 S3の利用料 大半 を占める！ http://www.slideshare.net/AmazonWebServicesJapan/aws-27000873 http://www.slideshare.net/AmazonWebServicesJapan/aws-37563217 59

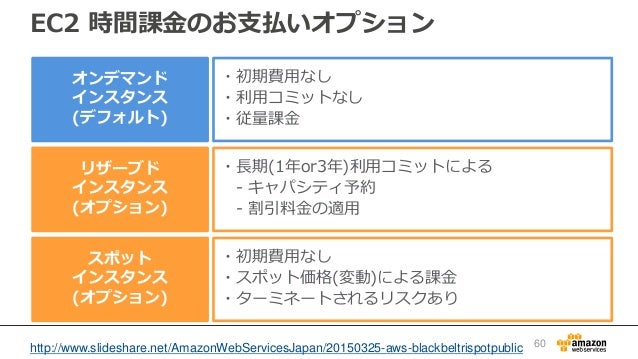

• 60. EC2 時間課金のお支払いオプション ・初期費用なし ・利用コミットなし ・従量課金 ・長期(1年or3年)利用コミットによる - キャパシティ予約 - 割引料金の適用 ・初期費用なし ・スポット価格(変動)による課金 ・ターミネートされるリスクあり オンデマンド インスタンス (デフォルト) リザーブド インスタンス (オプション) スポット インスタンス (オプション) http://www.slideshare.net/AmazonWebServicesJapan/20150325-aws-blackbeltrispotpublic 60
• 61. それぞれの想定ご利用シーン ・ピーク対応で増減するサーバ ・一時利用のキャンペーンサイト ・昼にしか使わない開発サーバ ・常時稼働しているサーバ - DB,キャッシュサーバ - (最低限必要の)Web/Appサーバ ・分散処理のタスクノード ・クローラ ・メディアプロセッシング等 オンデマンド インスタンス (デフォルト) リザーブド インスタンス (オプション) スポット インスタンス (オプション) http://www.slideshare.net/AmazonWebServicesJapan/20150325-aws-blackbeltrispotpublic 61

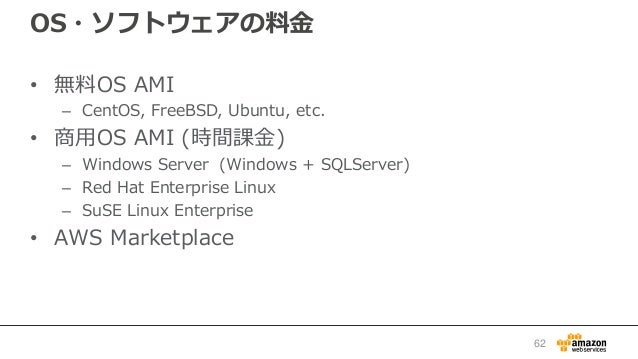

• 62. OS・ソフトウェアの料金 • 無料OS AMI – CentOS, FreeBSD, Ubuntu, etc. • 商用OS AMI (時間課金) – Windows Server (Windows + SQLServer) – Red Hat Enterprise Linux – SuSE Linux Enterprise • AWS Marketplace 62

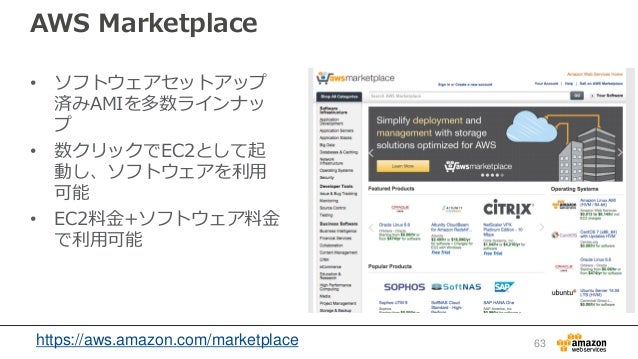

• 63. AWS Marketplace • ソフトウェアセットアップ 済みAMIを多数ラインナッ プ • 数クリックでEC2として起 動し、ソフトウェアを利用 可能 • EC2料金+ソフトウェア料金 で利用可能 https://aws.amazon.com/marketplace 63
• 64. Simple Monthly Calculator • Web上に費用試算ツールをご用意 しています – http://calculator.s3.amazonaws.com/index.html? lng=ja_JP • 詳しい使い方はこちら – http://www.slideshare.net/AmazonWebServicesJ apan/aws-simple-monthly-calculator-20130910 64

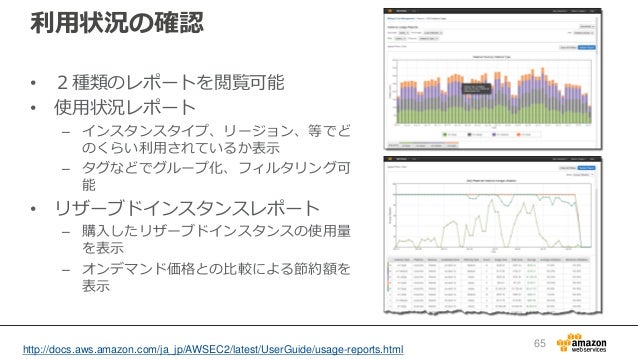

• 65. 利用状況の確認 • ２種類のレポートを閲覧可能 • 使用状況レポート – インスタンスタイプ、リージョン、等でど のくらい利用されているか表示 – タグなどでグループ化、フィルタリング可 能 • リザーブドインスタンスレポート – 購入したリザーブドインスタンスの使用量 を表示 – オンデマンド価格との比較による節約額を 表示 http://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/usage-reports.html 65

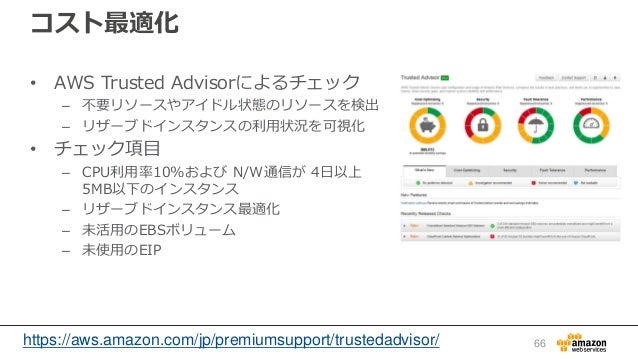

• 66. コスト最適化 • AWS Trusted Advisorによるチェック – 不要リソースやアイドル状態のリソースを検出 – リザーブドインスタンスの利用状況を可視化 • チェック項目 – CPU利用率10%および N/W通信が 4日以上 5MB以下のインスタンス – リザーブドインスタンス最適化 – 未活用のEBSボリューム – 未使用のEIP https://aws.amazon.com/jp/premiumsupport/trustedadvisor/ 66

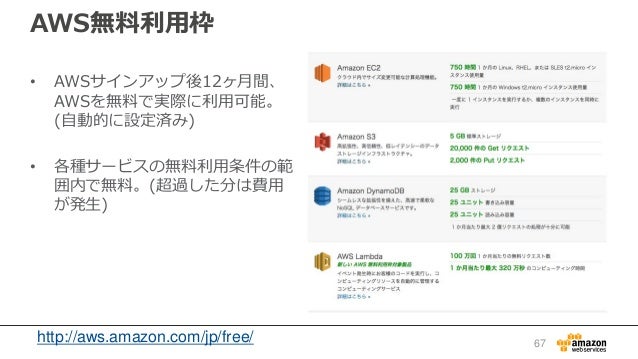

• 67. AWS無料利用枠 • AWSサインアップ後12ヶ月間、 AWSを無料で実際に利用可能。 (自動的に設定済み) • 各種サービスの無料利用条件の範 囲内で無料。(超過した分は費用 が発生) http://aws.amazon.com/jp/free/ 67

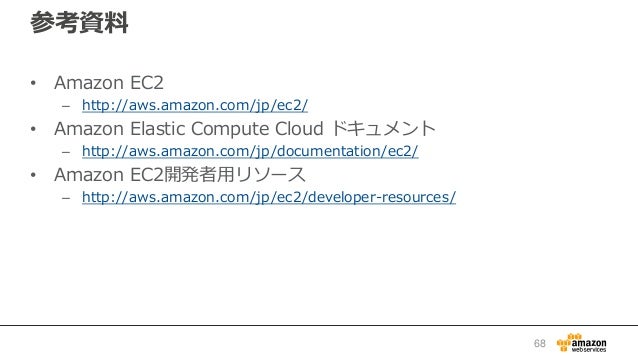

• 68. 参考資料 • Amazon EC2 – http://aws.amazon.com/jp/ec2/ • Amazon Elastic Compute Cloud ドキュメント – http://aws.amazon.com/jp/documentation/ec2/ • Amazon EC2開発者用リソース – http://aws.amazon.com/jp/ec2/developer-resources/ 68

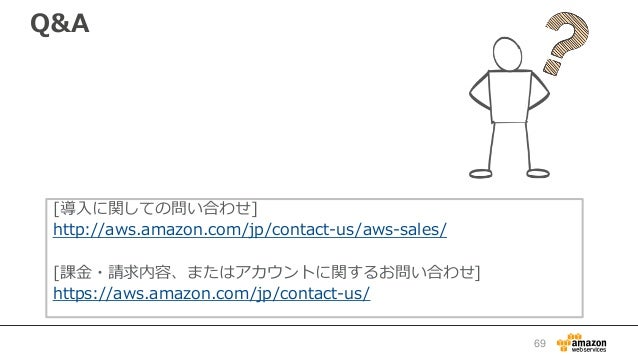

• 69. Q&A [導入に関しての問い合わせ] http://aws.amazon.com/jp/contact-us/aws-sales/ [課金・請求内容、またはアカウントに関するお問い合わせ] https://aws.amazon.com/jp/contact-us/ 69

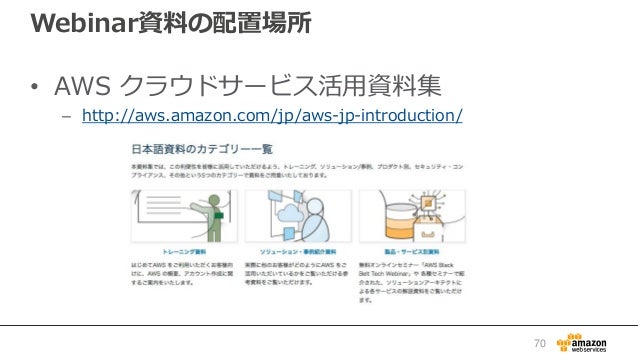

• 70. Webinar資料の配置場所 • AWS クラウドサービス活用資料集 – http://aws.amazon.com/jp/aws-jp-introduction/ 70
