  • 1. Data Engineering at VOYAGE GROUP JAWS DAYS 2015 2015/03/22 @suzu_v

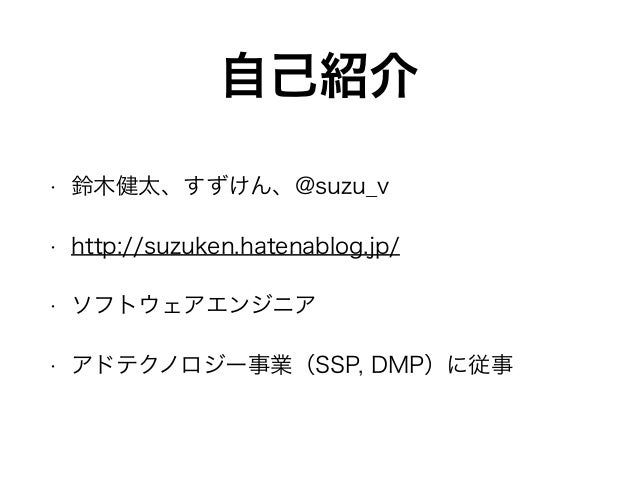

  • 2. 自己紹介 • 鈴木健太、すずけん、@suzu_v • http://suzuken.hatenablog.jp/ • ソフトウェアエンジニア • アドテクノロジー事業（SSP, DMP）に従事

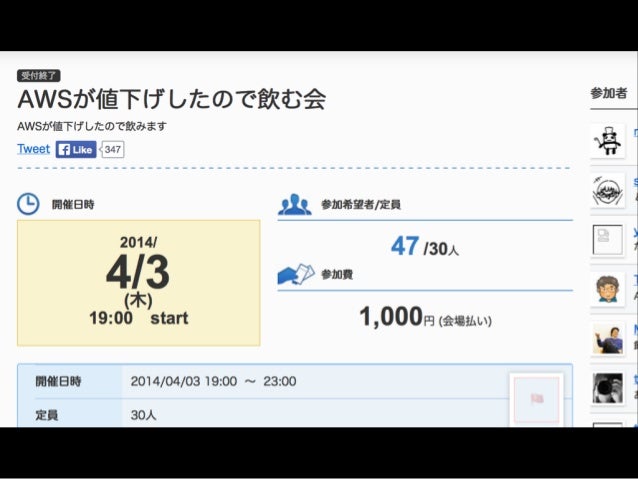

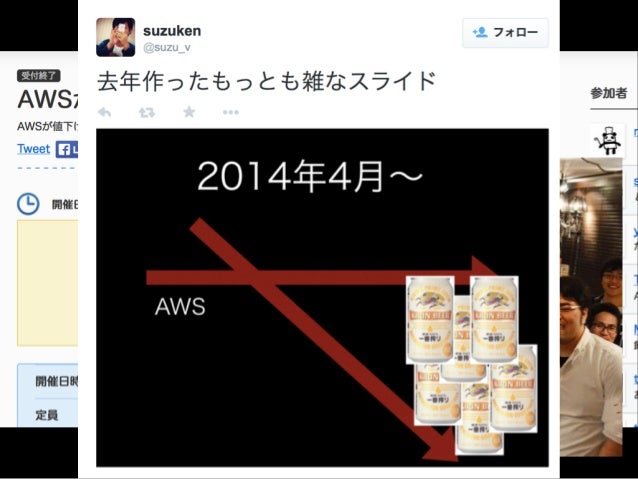

  • 3. https://www.facebook.com/voyagegroup/photos/a.365470036810049.90562.176439939046394/752116391478743/?type=3&permPage=1

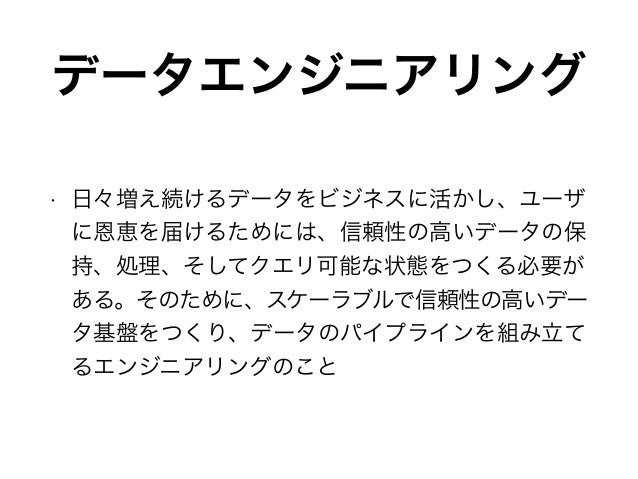

  • 4. データエンジニアリング • 日々増え続けるデータをビジネスに活かし、ユーザ に恩恵を届けるためには、信頼性の高いデータの保 持、処理、そしてクエリ可能な状態をつくる必要が ある。そのために、スケーラブルで信頼性の高いデー タ基盤をつくり、データのパイプラインを組み立て るエンジニアリングのこと

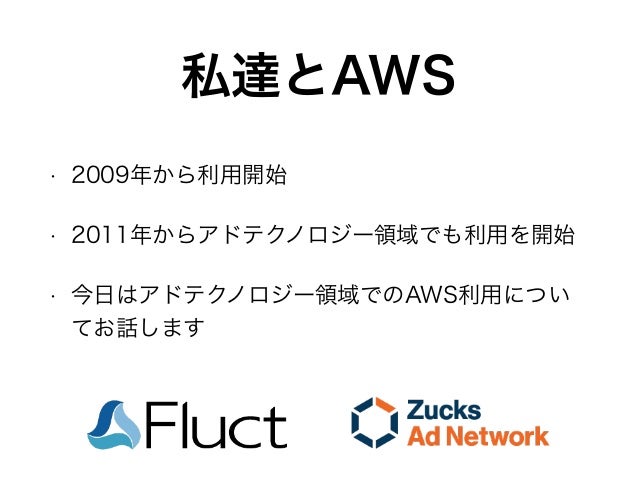

  • 5. 私達とAWS • 2009年から利用開始 • 2011年からアドテクノロジー領域でも利用を開始 • 今日はアドテクノロジー領域でのAWS利用につい てお話します

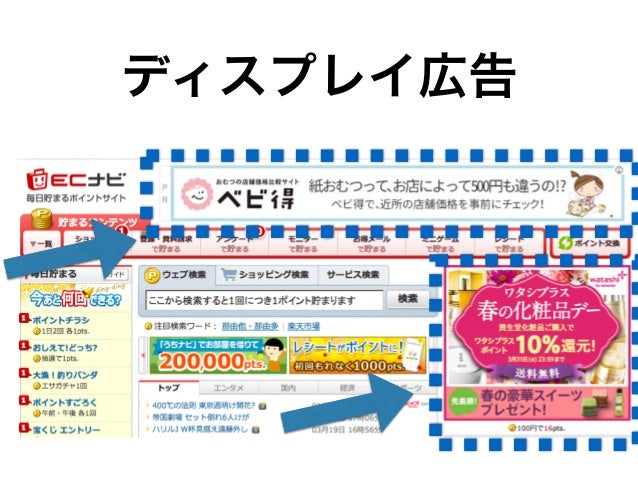

  • 6. ディスプレイ広告

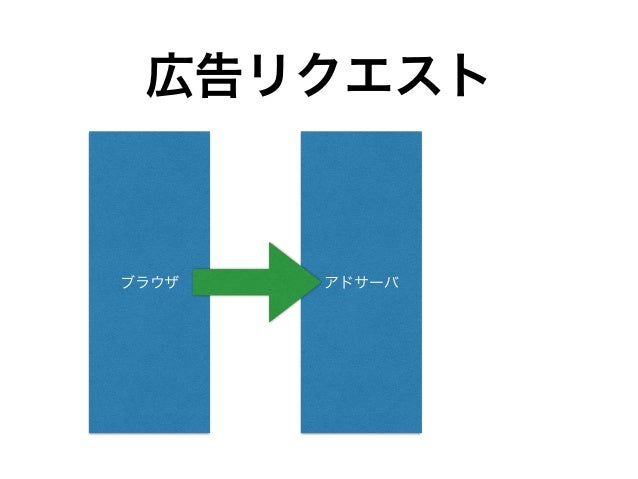

  • 7. 広告リクエスト ブラウザ アドサーバ

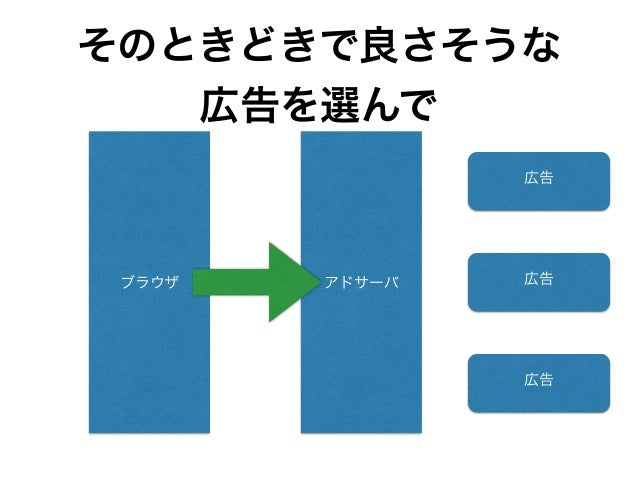

  • 8. そのときどきで良さそうな 広告を選んで ブラウザ アドサーバ 広告 広告 広告

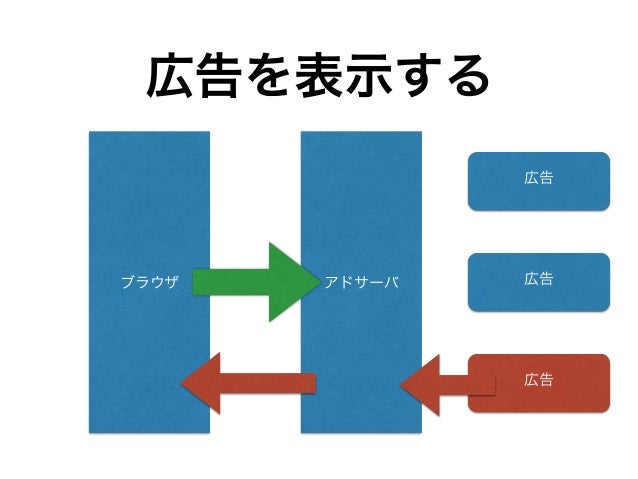

  • 9. 広告を表示する ブラウザ アドサーバ 広告 広告 広告

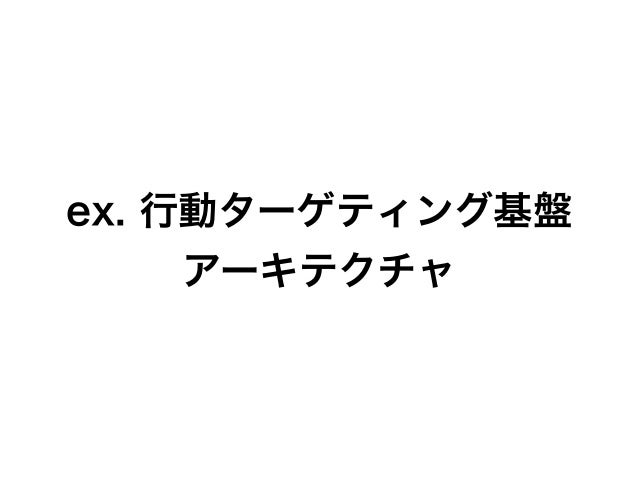

  • 10. ex. 行動ターゲティング基盤 アーキテクチャ

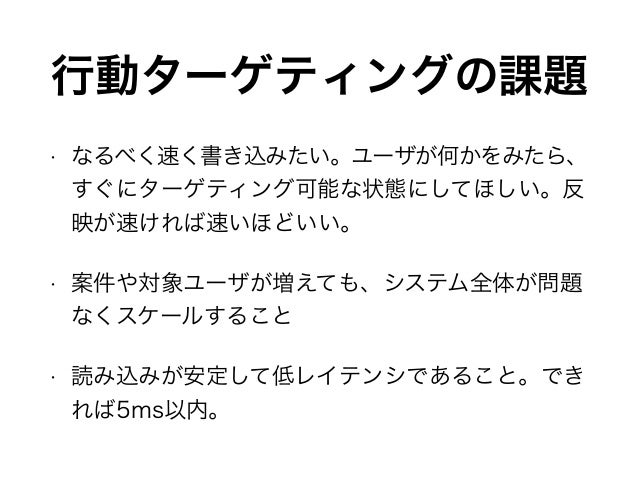

  • 11. 行動ターゲティングの課題 • なるべく速く書き込みたい。ユーザが何かをみたら、 すぐにターゲティング可能な状態にしてほしい。反 映が速ければ速いほどいい。 • 案件や対象ユーザが増えても、システム全体が問題 なくスケールすること • 読み込みが安定して低レイテンシであること。でき れば5ms以内。

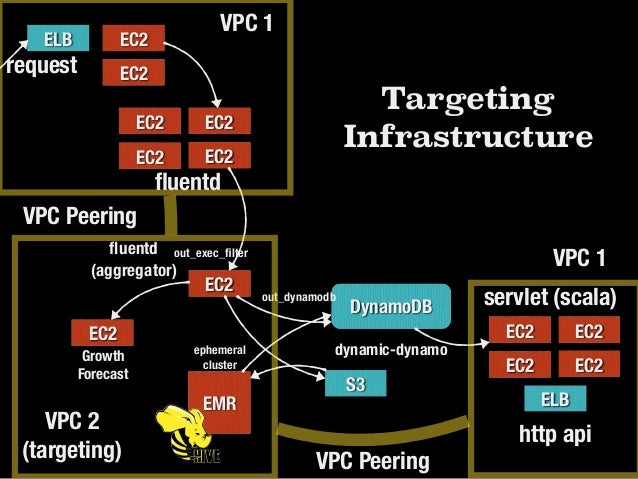

  • 12. Targeting Infrastructure ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster

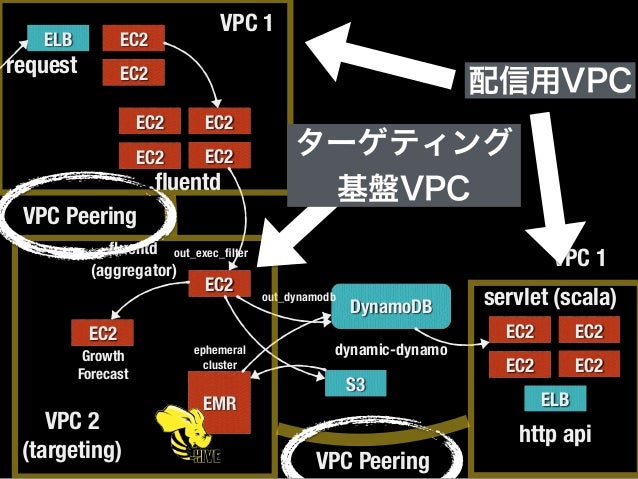

  • 13. ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster 配信用VPC ターゲティング 基盤VPC

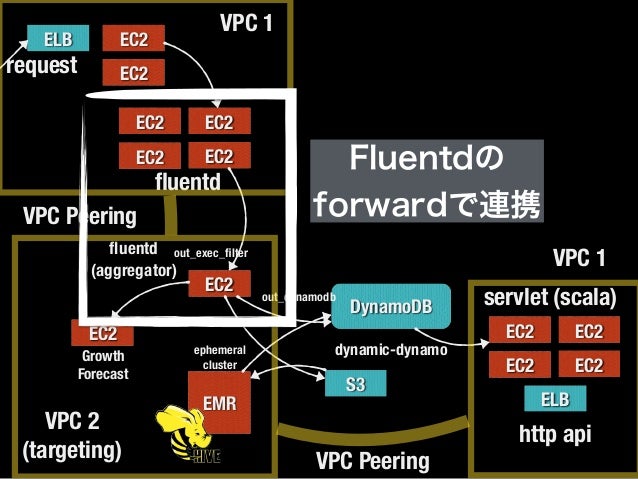

  • 14. ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster Fluentdの forwardで連携

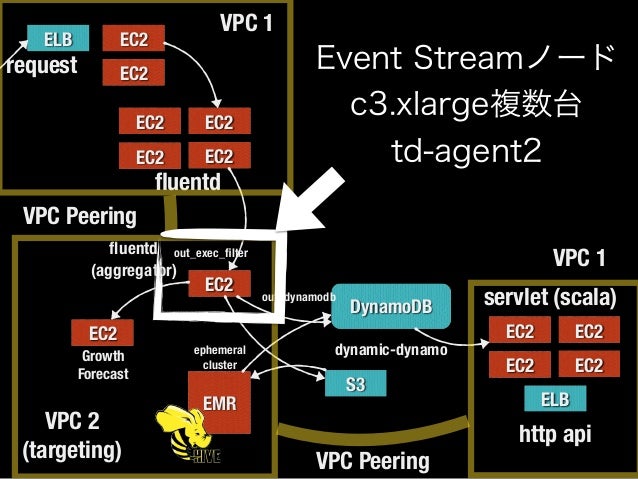

  • 15. ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster Event Streamノード c3.xlarge複数台 td-agent2
  • 16. ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster out_exec_filterでログを加工 DynamoDBに書き込み

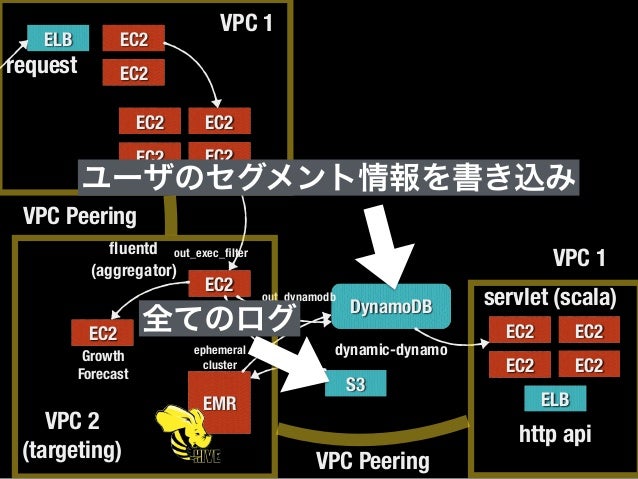

  • 17. ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster ユーザのセグメント情報を書き込み 全てのログ
  • 18. http://www.slideshare.net/repeatedly/fluentd-unified-logging-layer-at-fossasia

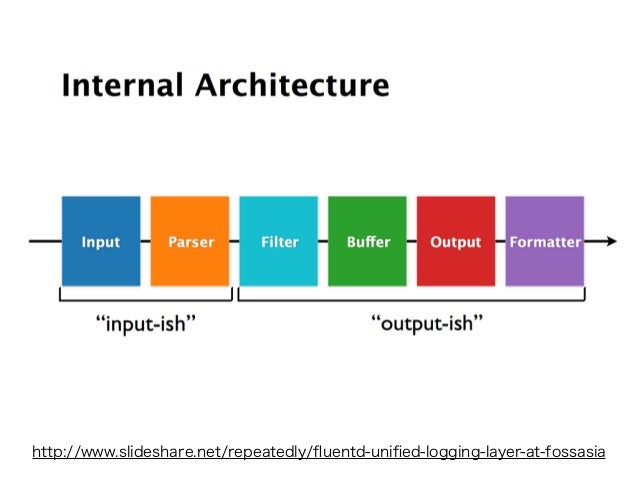

  • 19. http://www.slideshare.net/repeatedly/fluentd-unified-logging-layer-at-fossasia

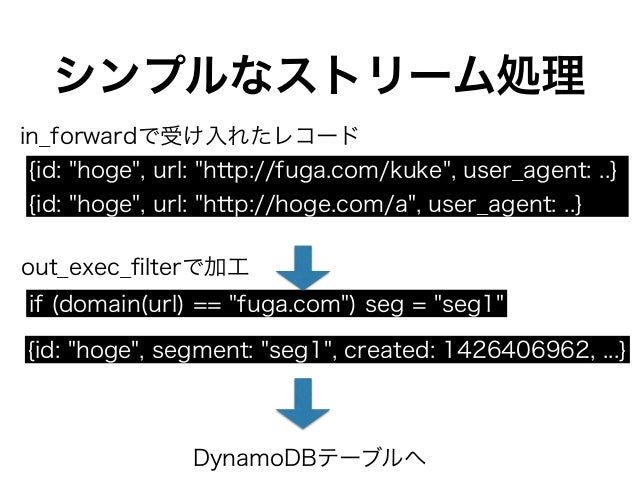

  • 20. シンプルなストリーム処理 in_forwardで受け入れたレコード out_exec_filterで加工 {id: "hoge", segment: "seg1", created: 1426406962, ...} DynamoDBテーブルへ {id: "hoge", url: "http://fuga.com/kuke", user_agent: ..} {id: "hoge", url: "http://hoge.com/a", user_agent: ..} if (domain(url) == "fuga.com") seg = "seg1"

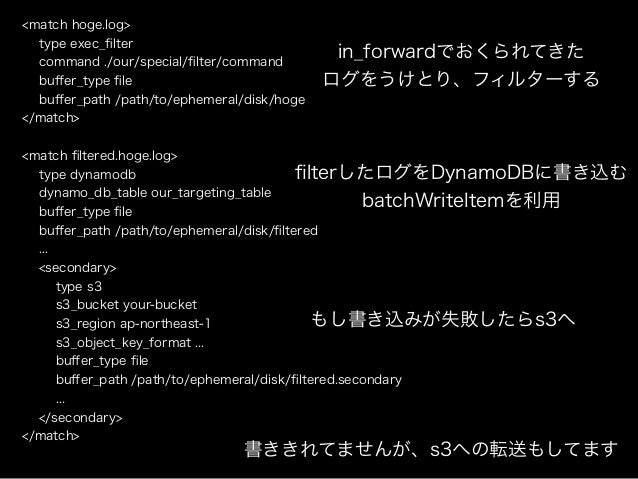

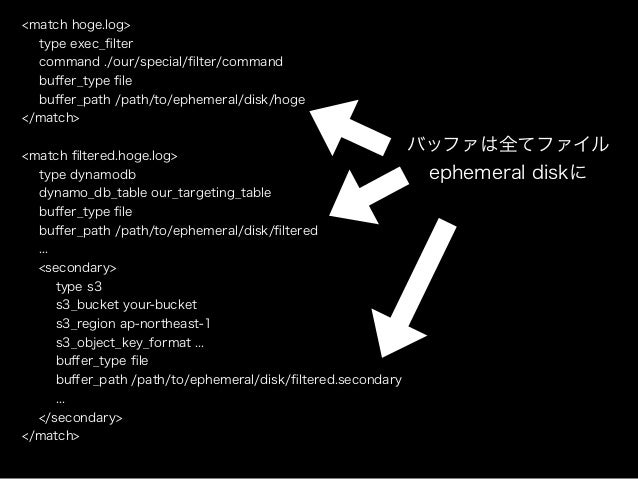

  • 21. <match hoge.log> type exec_filter command ./our/special/filter/command buffer_type file buffer_path /path/to/ephemeral/disk/hoge </match> ! <match filtered.hoge.log> type dynamodb dynamo_db_table our_targeting_table buffer_type file buffer_path /path/to/ephemeral/disk/filtered ... <secondary> type s3 s3_bucket your-bucket s3_region ap-northeast-1 s3_object_key_format ... buffer_type file buffer_path /path/to/ephemeral/disk/filtered.secondary ... </secondary> </match> in_forwardでおくられてきた ログをうけとり、フィルターする filterしたログをDynamoDBに書き込む batchWriteItemを利用 もし書き込みが失敗したらs3へ 書ききれてませんが、s3への転送もしてます
  • 22. <match hoge.log> type exec_filter command ./our/special/filter/command buffer_type file buffer_path /path/to/ephemeral/disk/hoge </match> ! <match filtered.hoge.log> type dynamodb dynamo_db_table our_targeting_table buffer_type file buffer_path /path/to/ephemeral/disk/filtered ... <secondary> type s3 s3_bucket your-bucket s3_region ap-northeast-1 s3_object_key_format ... buffer_type file buffer_path /path/to/ephemeral/disk/filtered.secondary ... </secondary> </match> バッファは全てファイル ephemeral diskに
  • 23. EventStreamノードの運用 • ノードを作り直す場合にはforward側からフェイルしたノー ドを外し、全ての転送が終わったら落とす • Output先を詰まらせないこと。fluentdにバッファをなる べく貯めないことが望ましい。定常的にバッファが貯まる ようなら改善が必要。 • バッファがたまってしまった場合は原因を特定して詰まり を解消した上で、強制的にflush • $ pkill -USR1 -f fluentd

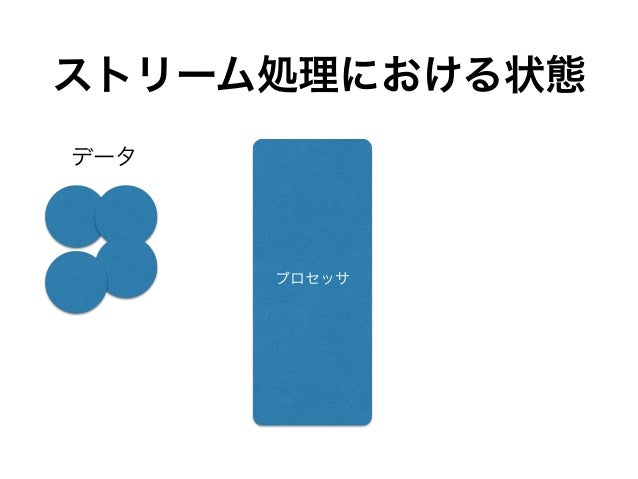

  • 24. ストリーム処理における状態 プロセッサ データ
  • 25. ストリーム処理における状態 プロセッサ id: 1 k: 2 データ あるidがk: 1を満たしていたら通したい

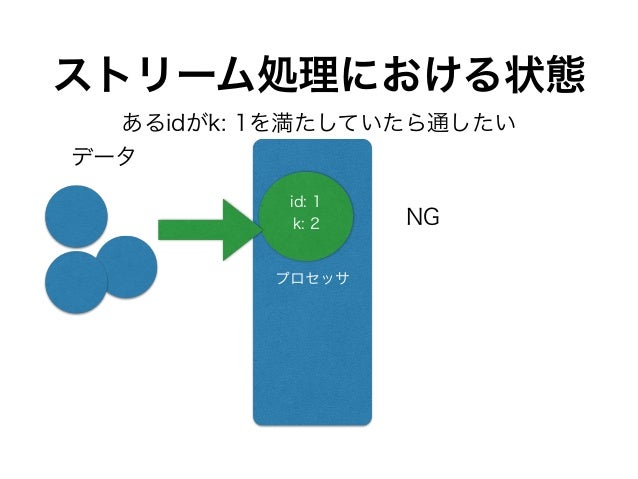

  • 26. ストリーム処理における状態 プロセッサ id: 1 k: 2 データ NG あるidがk: 1を満たしていたら通したい

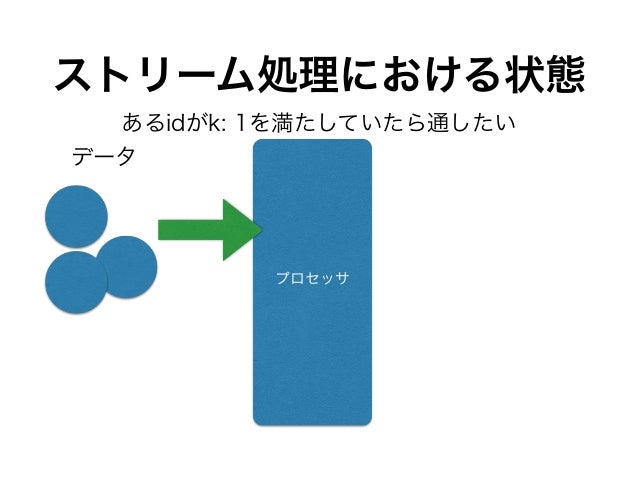

  • 27. ストリーム処理における状態 プロセッサ データ あるidがk: 1を満たしていたら通したい
  • 28. ストリーム処理における状態 プロセッサ データ id: 1 k: 1 あるidがk: 1を満たしていたら通したい

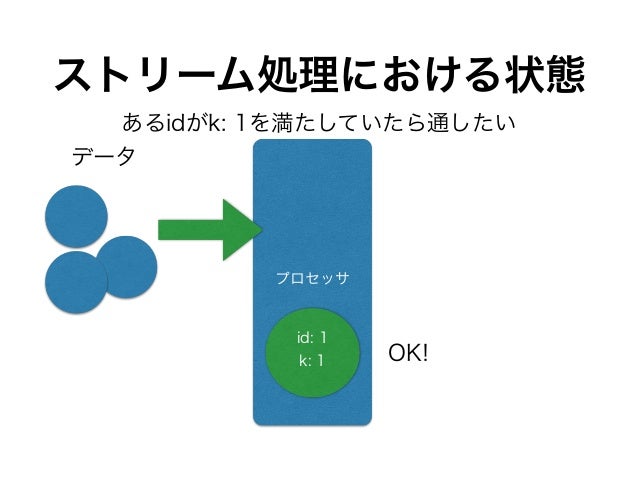

  • 29. ストリーム処理における状態 プロセッサ データ id: 1 k: 1 OK! あるidがk: 1を満たしていたら通したい

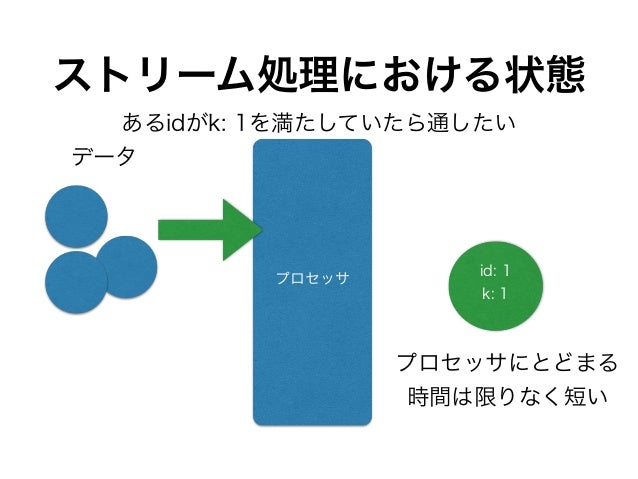

  • 30. ストリーム処理における状態 プロセッサ データ id: 1 k: 1 プロセッサにとどまる 時間は限りなく短い あるidがk: 1を満たしていたら通したい
  • 31. 留めるデータが増えるケース プロセッサ id: 1 k: 2 データ あるidがk: 1とk: 2両方を満たしていたら通したい

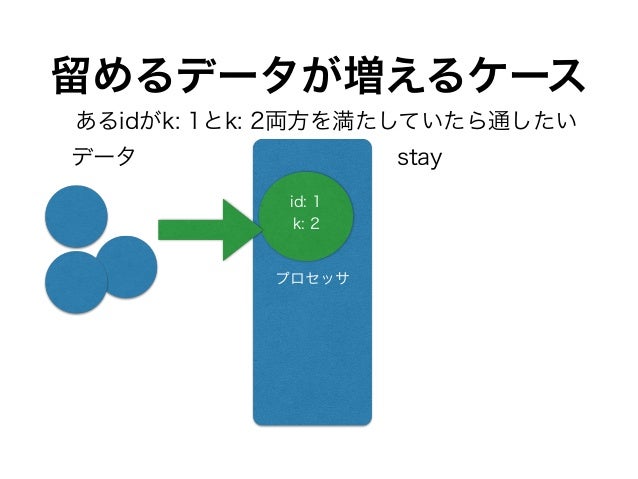

  • 32. プロセッサ id: 1 k: 2 データ stay あるidがk: 1とk: 2両方を満たしていたら通したい 留めるデータが増えるケース

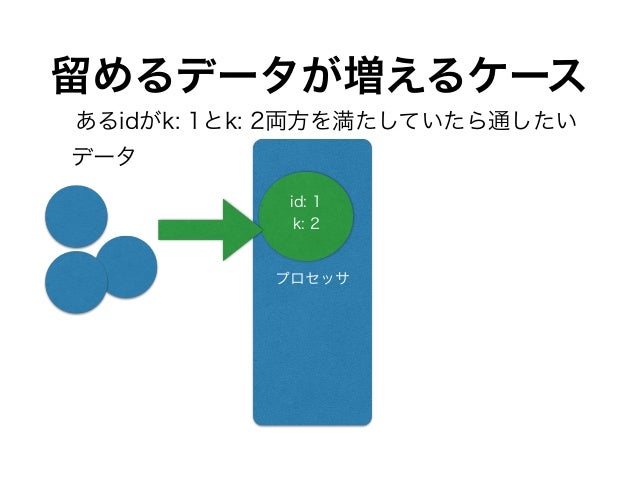

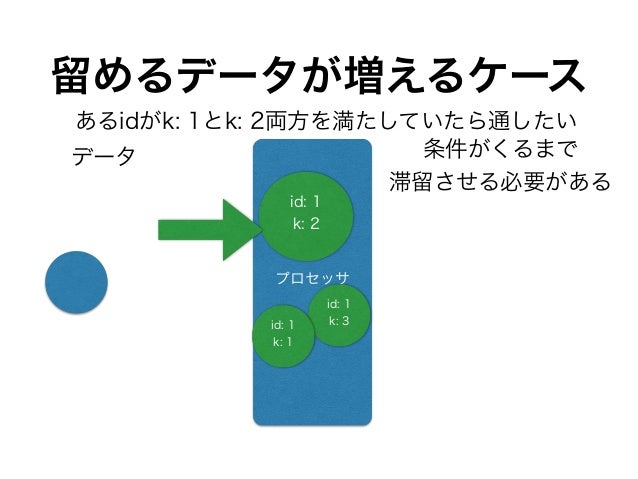

  • 33. プロセッサ id: 1 k: 3 id: 1 k: 2 id: 1 k: 1 データ 条件がくるまで 滞留させる必要がある あるidがk: 1とk: 2両方を満たしていたら通したい 留めるデータが増えるケース

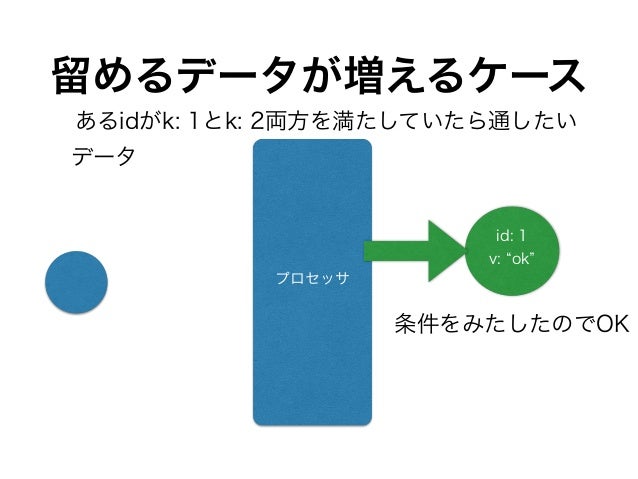

  • 34. プロセッサ id: 1 v: ok データ 条件をみたしたのでOK あるidがk: 1とk: 2両方を満たしていたら通したい 留めるデータが増えるケース

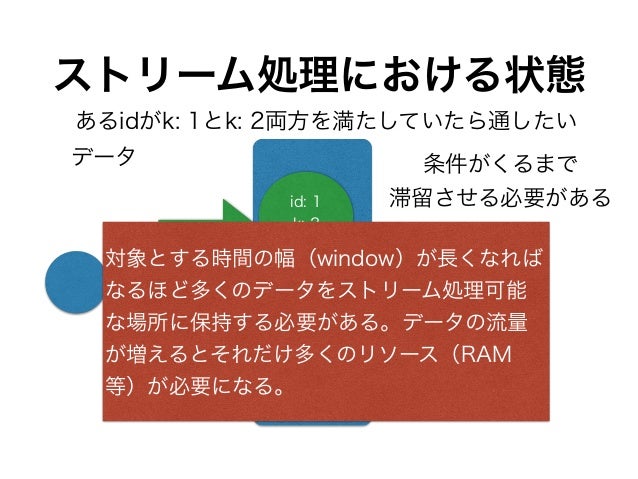

  • 35. ストリーム処理における状態 プロセッサ id: 1 k: 3 id: 1 k: 2 id: 1 k: 1 データ 条件がくるまで 滞留させる必要がある 対象とする時間の幅（window）が長くなれば なるほど多くのデータをストリーム処理可能 な場所に保持する必要がある。データの流量 が増えるとそれだけ多くのリソース（RAM 等）が必要になる。 あるidがk: 1とk: 2両方を満たしていたら通したい

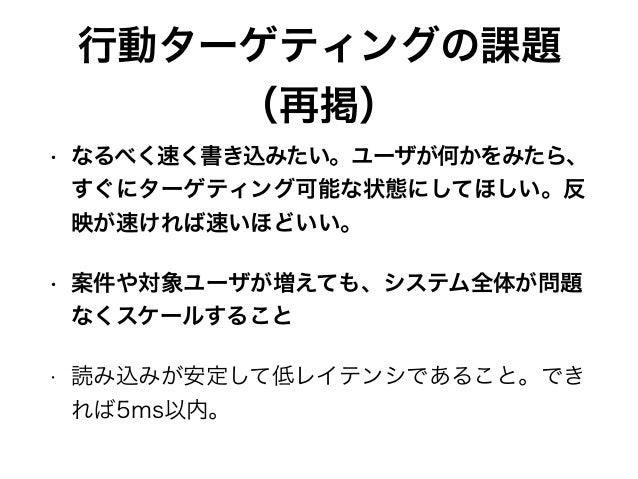

  • 36. 行動ターゲティングの課題 （再掲） • なるべく速く書き込みたい。ユーザが何かをみたら、 すぐにターゲティング可能な状態にしてほしい。反 映が速ければ速いほどいい。 • 案件や対象ユーザが増えても、システム全体が問題 なくスケールすること • 読み込みが安定して低レイテンシであること。でき れば5ms以内。

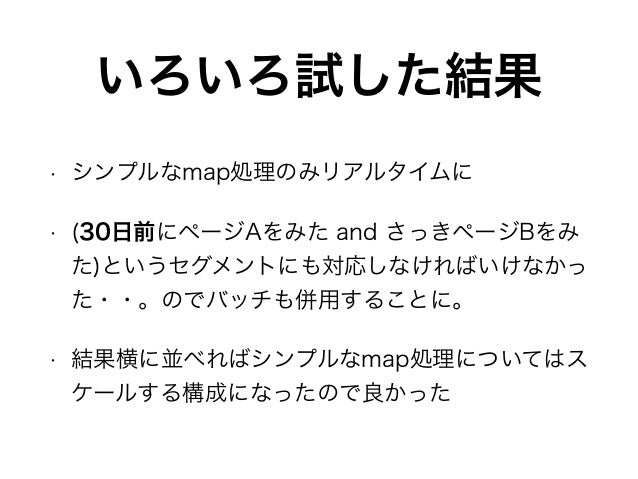

  • 37. いろいろ試した結果 • シンプルなmap処理のみリアルタイムに • (30日前にページAをみた and さっきページBをみ た)というセグメントにも対応しなければいけなかっ た・・。のでバッチも併用することに。 • 結果横に並べればシンプルなmap処理についてはス ケールする構成になったので良かった

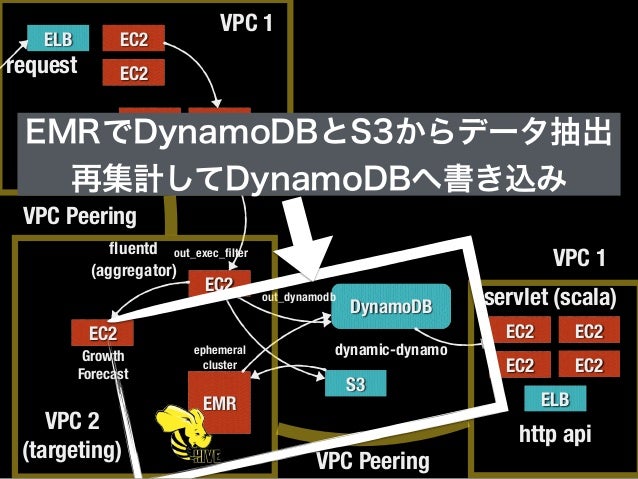

  • 38. ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster EMRでDynamoDBとS3からデータ抽出 再集計してDynamoDBへ書き込み

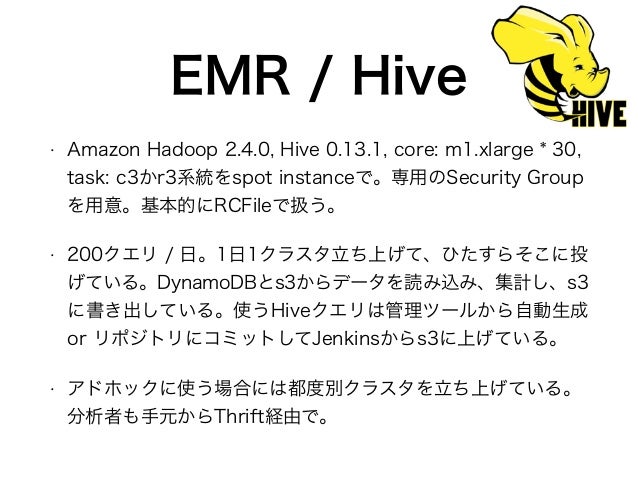

  • 39. EMR / Hive • Amazon Hadoop 2.4.0, Hive 0.13.1, core: m1.xlarge * 30, task: c3かr3系統をspot instanceで。専用のSecurity Group を用意。基本的にRCFileで扱う。 • 200クエリ / 日。1日1クラスタ立ち上げて、ひたすらそこに投 げている。DynamoDBとs3からデータを読み込み、集計し、s3 に書き出している。使うHiveクエリは管理ツールから自動生成 or リポジトリにコミットしてJenkinsからs3に上げている。 • アドホックに使う場合には都度別クラスタを立ち上げている。 分析者も手元からThrift経由で。

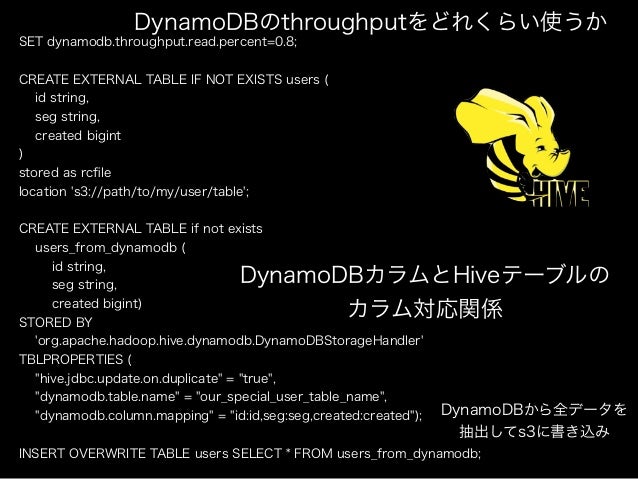

  • 40. SET dynamodb.throughput.read.percent=0.8; ! CREATE EXTERNAL TABLE IF NOT EXISTS users ( id string, seg string, created bigint ) stored as rcfile location 's3://path/to/my/user/table'; ! CREATE EXTERNAL TABLE if not exists users_from_dynamodb ( id string, seg string, created bigint) STORED BY 'org.apache.hadoop.hive.dynamodb.DynamoDBStorageHandler' TBLPROPERTIES ( "hive.jdbc.update.on.duplicate" = "true", "dynamodb.table.name" = "our_special_user_table_name", "dynamodb.column.mapping" = "id:id,seg:seg,created:created"); ! INSERT OVERWRITE TABLE users SELECT * FROM users_from_dynamodb; DynamoDBのthroughputをどれくらい使うか DynamoDBカラムとHiveテーブルの カラム対応関係 DynamoDBから全データを 抽出してs3に書き込み

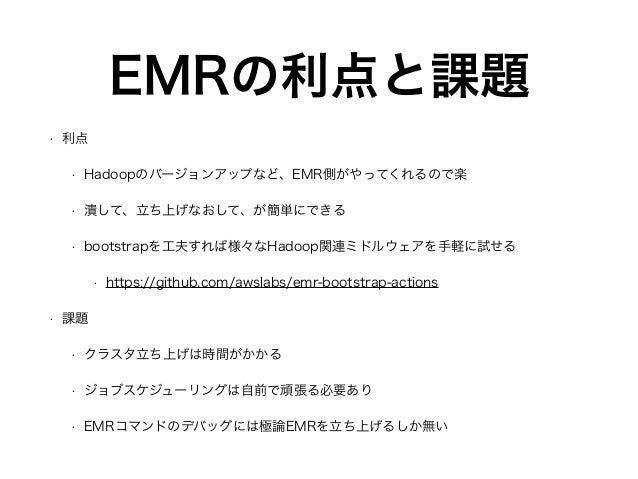

  • 41. EMRの利点と課題 • 利点 • Hadoopのバージョンアップなど、EMR側がやってくれるので楽 • 潰して、立ち上げなおして、が簡単にできる • bootstrapを工夫すれば様々なHadoop関連ミドルウェアを手軽に試せる • https://github.com/awslabs/emr-bootstrap-actions • 課題 • クラスタ立ち上げは時間がかかる • ジョブスケジューリングは自前で頑張る必要あり • EMRコマンドのデバッグには極論EMRを立ち上げるしか無い
  • 42. TODO このへんで水を飲む

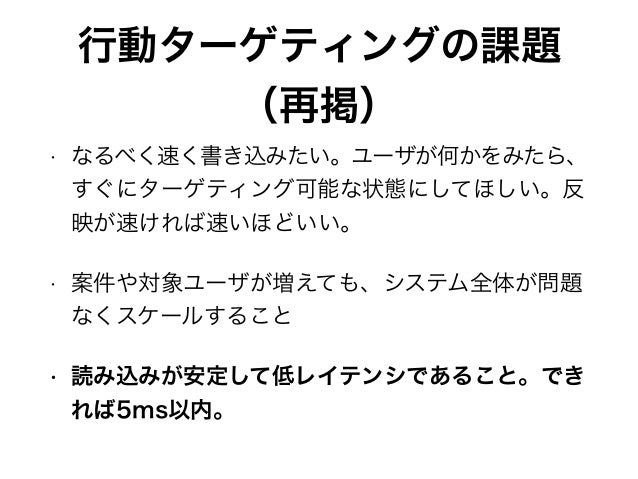

  • 43. 行動ターゲティングの課題 （再掲） • なるべく速く書き込みたい。ユーザが何かをみたら、 すぐにターゲティング可能な状態にしてほしい。反 映が速ければ速いほどいい。 • 案件や対象ユーザが増えても、システム全体が問題 なくスケールすること • 読み込みが安定して低レイテンシであること。でき れば5ms以内。

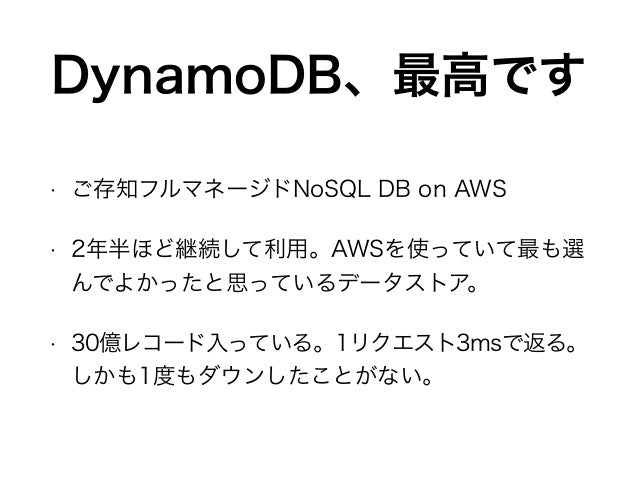

  • 44. DynamoDB、最高です • ご存知フルマネージドNoSQL DB on AWS • 2年半ほど継続して利用。AWSを使っていて最も選 んでよかったと思っているデータストア。 • 30億レコード入っている。1リクエスト3msで返る。 しかも1度もダウンしたことがない。
  • 45. 「DynamoDBからの読み込 み遅いんですけど・・・」 「(；・ ・)?」

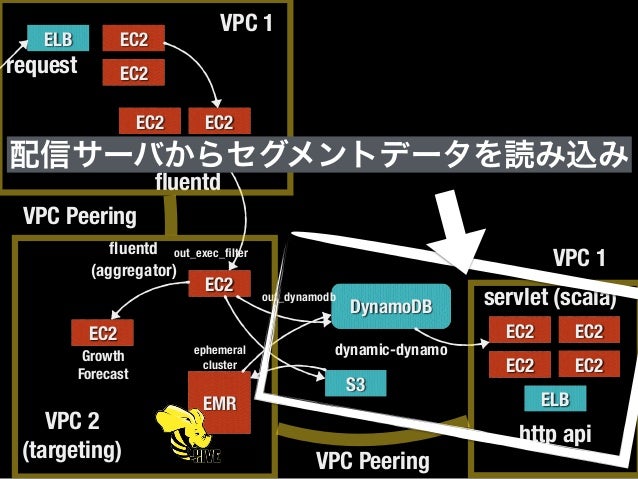

  • 46. ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster 配信サーバからセグメントデータを読み込み

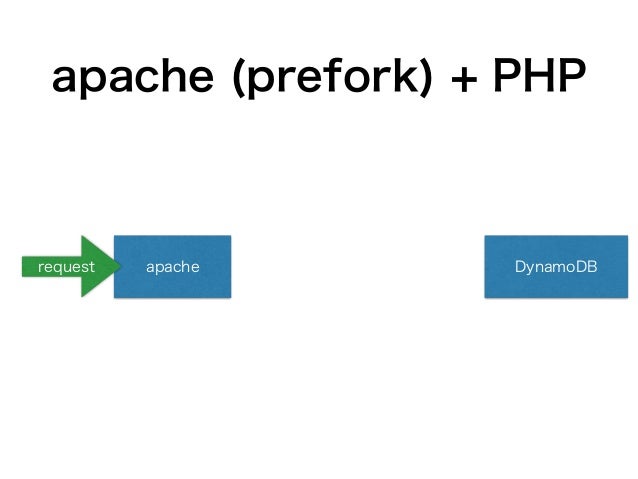

  • 47. apache (prefork) + PHP apacherequest DynamoDB

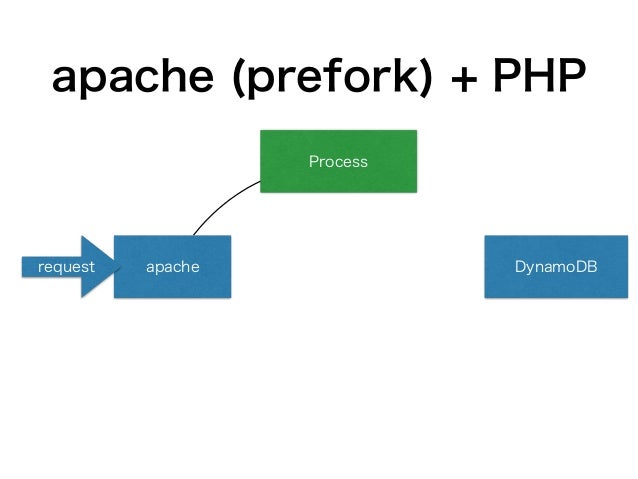

  • 48. apache (prefork) + PHP apacherequest Process DynamoDB

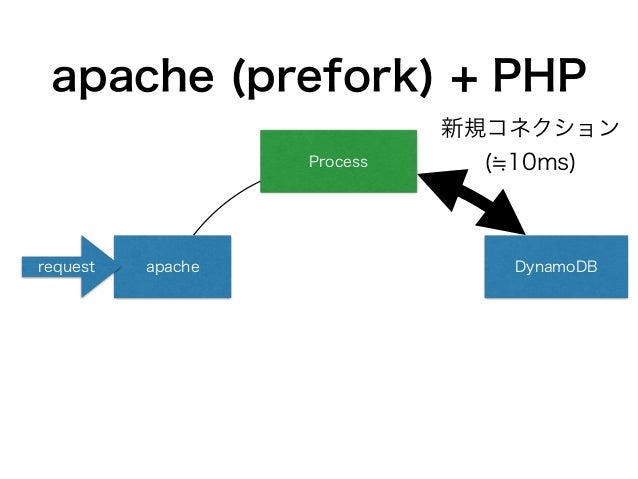

  • 49. apache (prefork) + PHP apacherequest Process DynamoDB 新規コネクション ( 10ms)

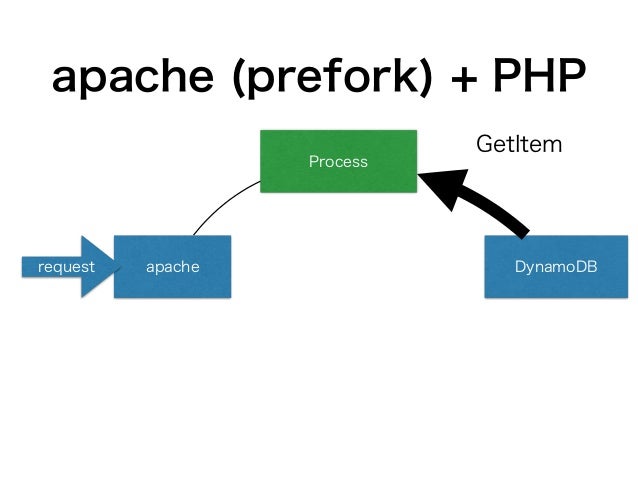

  • 50. apache (prefork) + PHP apacherequest Process DynamoDB GetItem

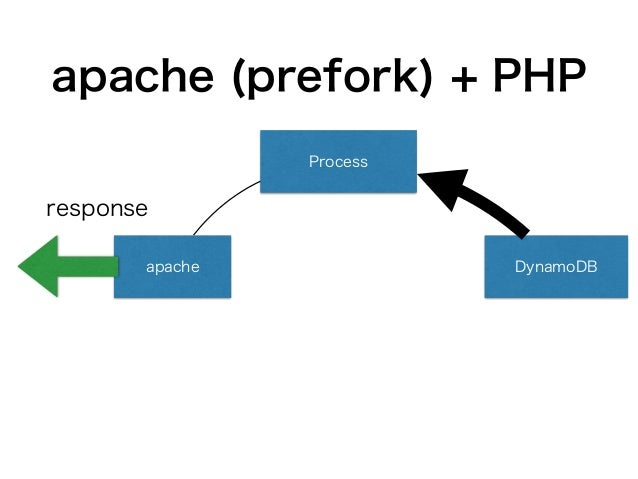

  • 51. apache (prefork) + PHP apache Process DynamoDB response

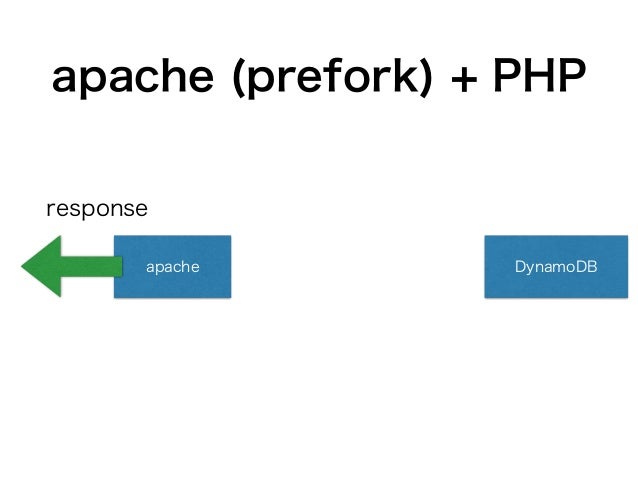

  • 52. apache (prefork) + PHP apache DynamoDB response

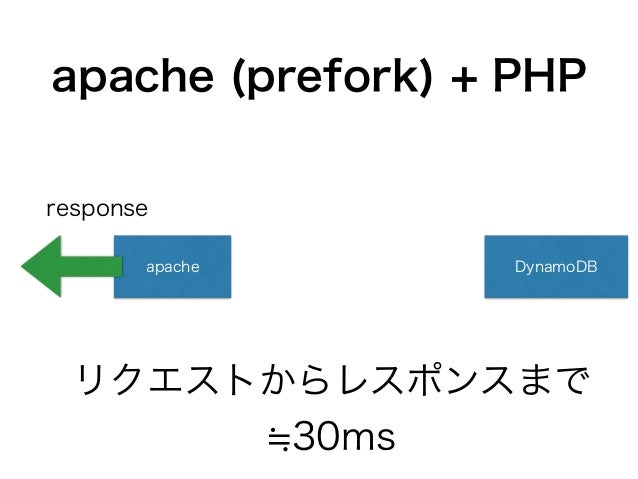

  • 53. apache (prefork) + PHP apache DynamoDB response リクエストからレスポンスまで 30ms

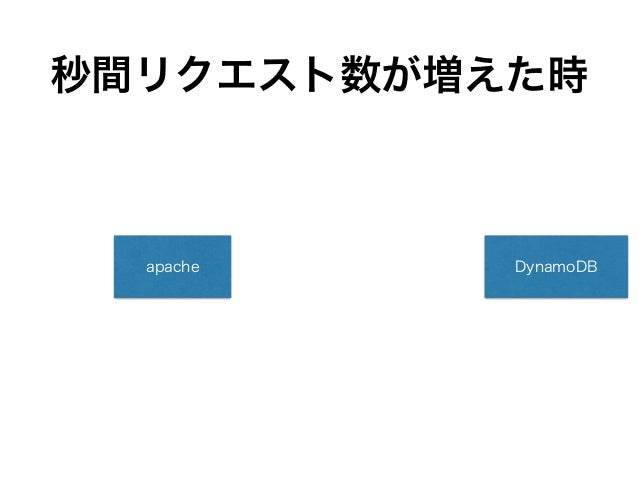

  • 54. 秒間リクエスト数が増えた時 apache DynamoDB

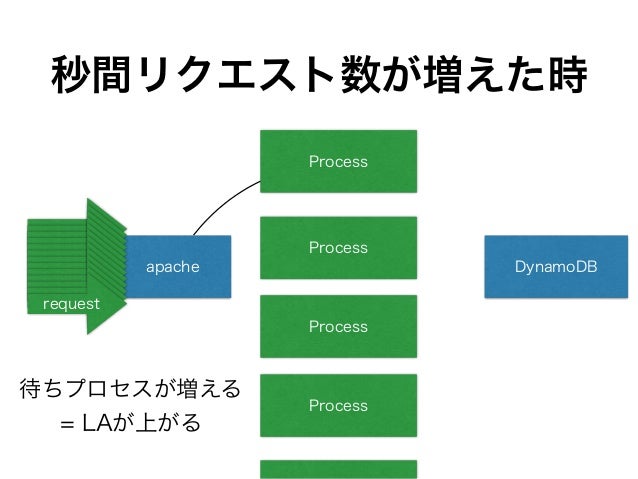

  • 55. 秒間リクエスト数が増えた時 apache request Process DynamoDB requestrequestrequestrequestrequestrequestrequestrequestrequestrequestrequestrequest Process Process Process 待ちプロセスが増える = LAが上がる

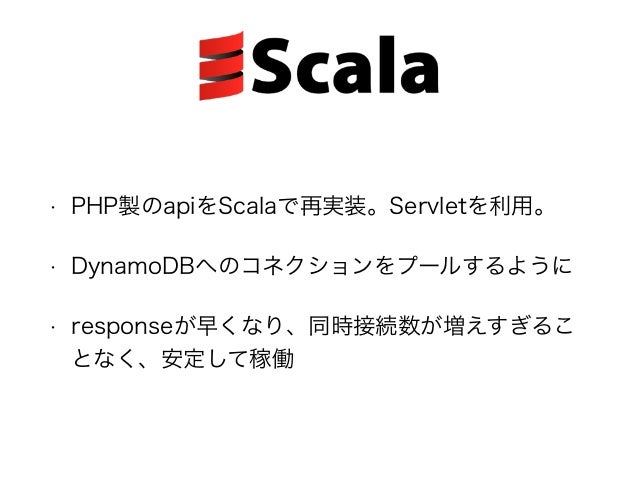

  • 56. • PHP製のapiをScalaで再実装。Servletを利用。 • DynamoDBへのコネクションをプールするように • responseが早くなり、同時接続数が増えすぎるこ となく、安定して稼働

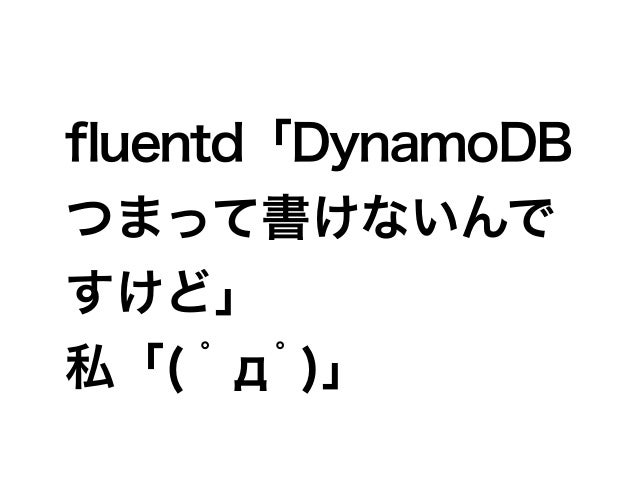

  • 57. fluentd「DynamoDB つまって書けないんで すけど」 私「( ﾟдﾟ)」

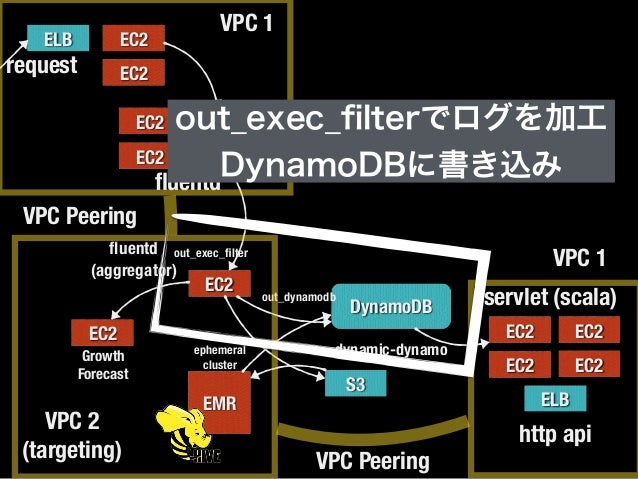

  • 58. ELB EC2 EC2 EC2 EC2 request EC2 S3 DynamoDB EMR ELB EC2 EC2 EC2 EC2 http api fluentd fluentd (aggregator) out_exec_filter out_dynamodb servlet (scala) dynamic-dynamo EC2 Growth Forecast EC2 EC2 VPC 1 VPC 1 VPC 2 (targeting) VPC Peering VPC Peering ephemeral cluster out_exec_filterでログを加工 DynamoDBに書き込み

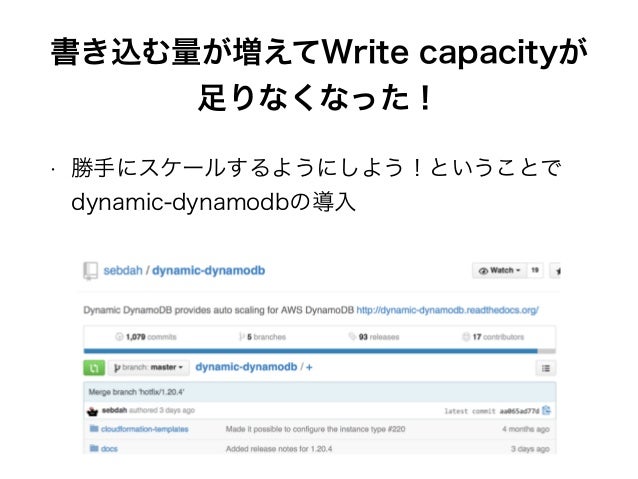

  • 59. 書き込む量が増えてWrite capacityが 足りなくなった！ • 勝手にスケールするようにしよう！ということで dynamic-dynamodbの導入

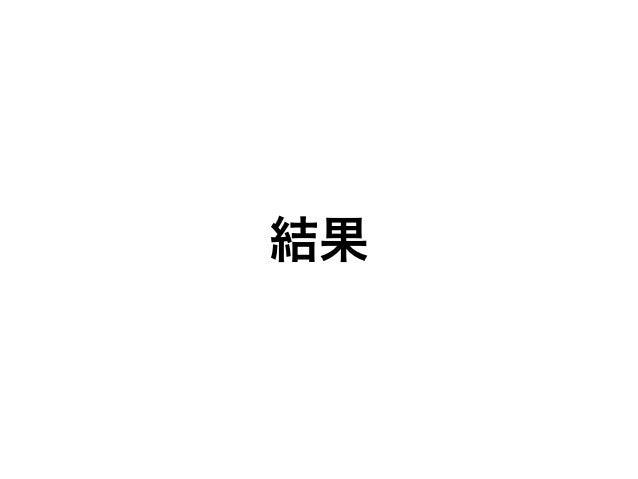

  • 60. 結果

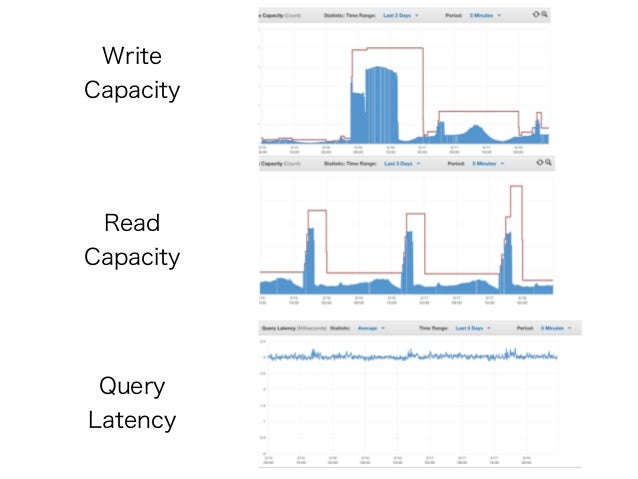

  • 61. Write Capacity Read Capacity Query Latency

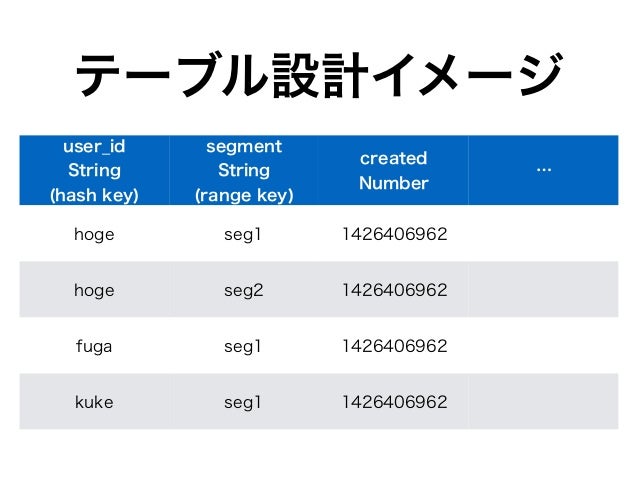

  • 62. テーブル設計イメージ user_id String (hash key) segment String (range key) created Number … hoge seg1 1426406962 hoge seg2 1426406962 fuga seg1 1426406962 kuke seg1 1426406962

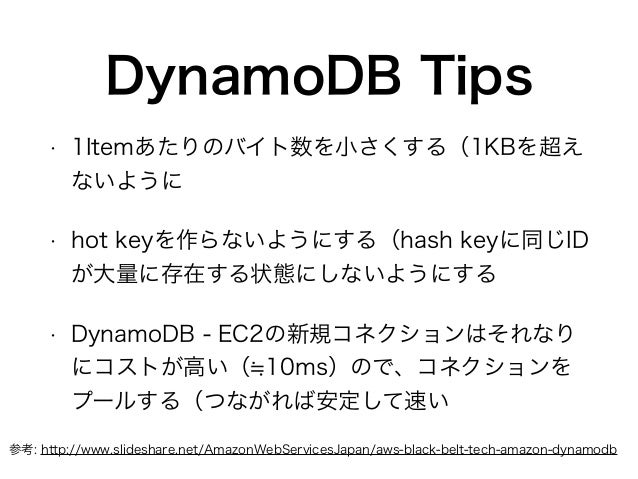

  • 63. DynamoDB Tips • 1Itemあたりのバイト数を小さくする（1KBを超え ないように • hot keyを作らないようにする（hash keyに同じID が大量に存在する状態にしないようにする • DynamoDB - EC2の新規コネクションはそれなり にコストが高い（ 10ms）ので、コネクションを プールする（つながれば安定して速い 参考: http://www.slideshare.net/AmazonWebServicesJapan/aws-black-belt-tech-amazon-dynamodb

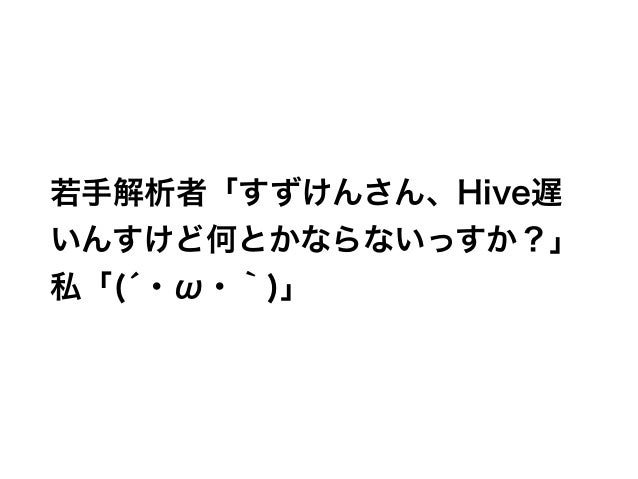

  • 64. 若手解析者「すずけんさん、Hive遅 いんすけど何とかならないっすか？」 私「(́・ω・｀)」
  • 65. アドホックな データ分析

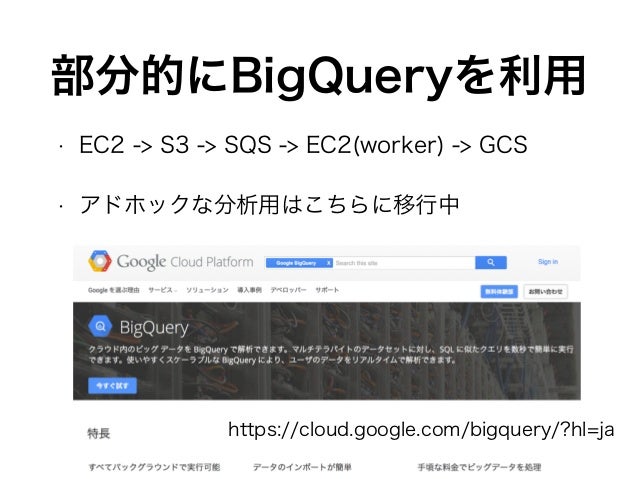

  • 66. 部分的にBigQueryを利用 • EC2 -> S3 -> SQS -> EC2(worker) -> GCS • アドホックな分析用はこちらに移行中 https://cloud.google.com/bigquery/?hl=ja

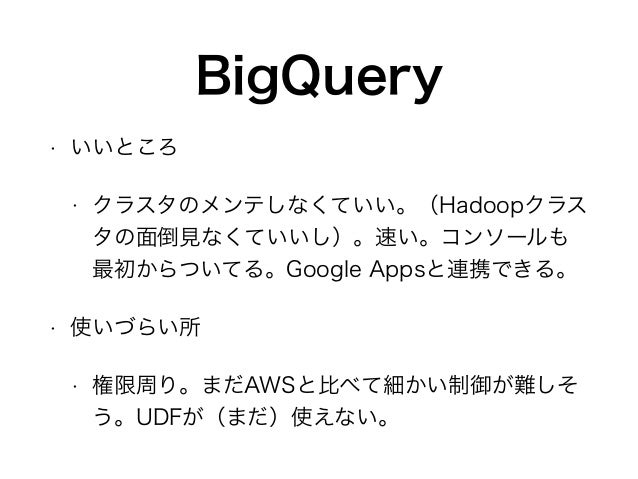

  • 67. BigQuery • いいところ • クラスタのメンテしなくていい。（Hadoopクラス タの面倒見なくていいし）。速い。コンソールも 最初からついてる。Google Appsと連携できる。 • 使いづらい所 • 権限周り。まだAWSと比べて細かい制御が難しそ う。UDFが（まだ）使えない。

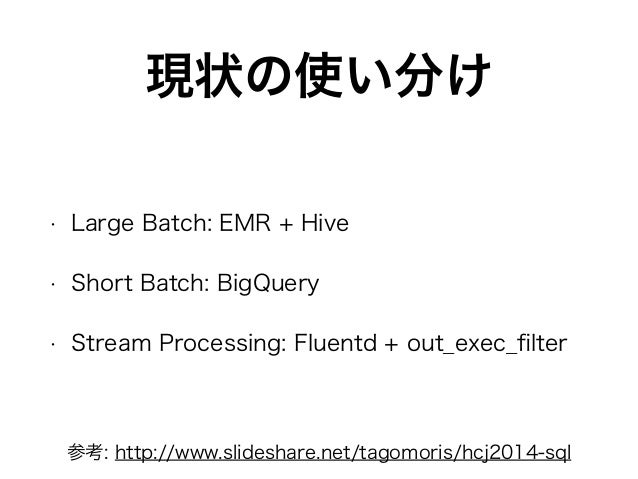

  • 68. 現状の使い分け • Large Batch: EMR + Hive • Short Batch: BigQuery • Stream Processing: Fluentd + out_exec_filter 参考: http://www.slideshare.net/tagomoris/hcj2014-sql
  • 69. データと組織
  • 70. プロダクトオーナーシップ • インフラも、データも、サービスも、営業も • 「このデータを取れるようにしたいだけど？」に対 して、全方面に答えられる必要がある。ログに10 バイト情報を増やすだけで、10バイト 250億だ け月に扱う量が増える。帯域、ディスク、関連する コストが増える。それらに見合うだけの価値があと から出せるのかを考える必要がある。

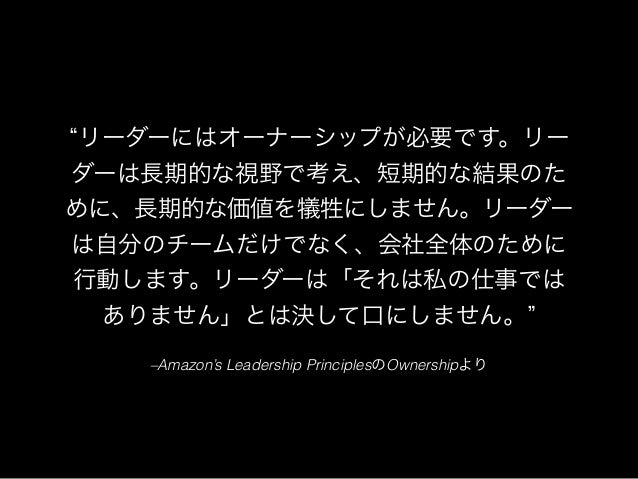

  • 71. –Amazon’s Leadership PrinciplesのOwnershipより リーダーにはオーナーシップが必要です。リー ダーは長期的な視野で考え、短期的な結果のた めに、長期的な価値を犠牲にしません。リーダー は自分のチームだけでなく、会社全体のために 行動します。リーダーは「それは私の仕事では ありません」とは決して口にしません。

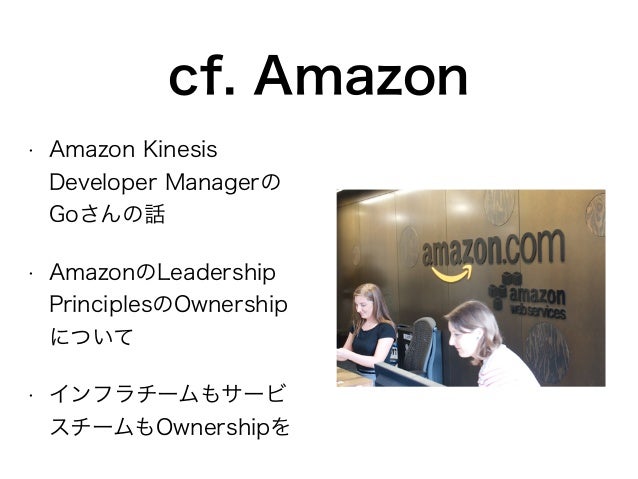

  • 72. cf. Amazon • Amazon Kinesis Developer Managerの Goさんの話 • AmazonのLeadership PrinciplesのOwnership について • インフラチームもサービ スチームもOwnershipを

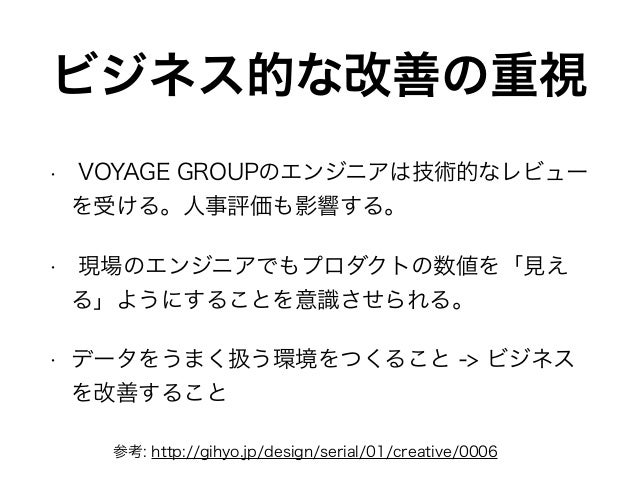

  • 73. ビジネス的な改善の重視 • VOYAGE GROUPのエンジニアは技術的なレビュー を受ける。人事評価も影響する。 • 現場のエンジニアでもプロダクトの数値を「見え る」ようにすることを意識させられる。 • データをうまく扱う環境をつくること -> ビジネス を改善すること 参考: http://gihyo.jp/design/serial/01/creative/0006
  • 74. まとめ
  • 75. 普通のことを普通にやる • パフォーマンスも、運用も、コストも。データの配 置も、必要なところだけ、必要なことを。データや トラフィックが増えても、普通のことを普通にやる。
