ガチで聞く！ヤフーのOpenStackプライベート・クラウドの実態とは

1. ガチで聞く！ヤフーのOPENSTACK プライベート・クラウドの実態とは伊藤拓矢ヤフー株式会社サイトオペレーション本部インフラ技術一部部長尾方一成ブロケード SDN/NFV ビジネス開発本部 The New IP 推進部

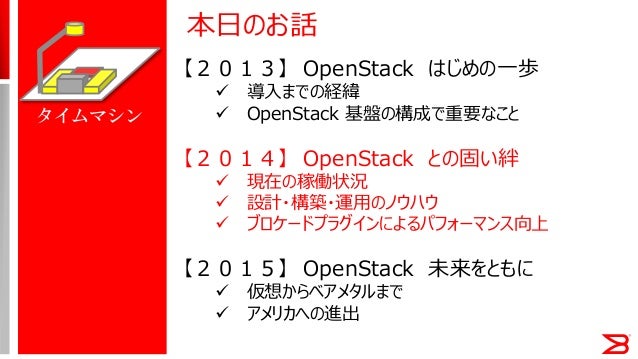

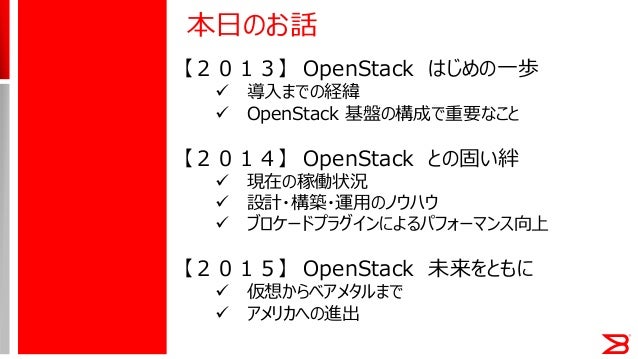

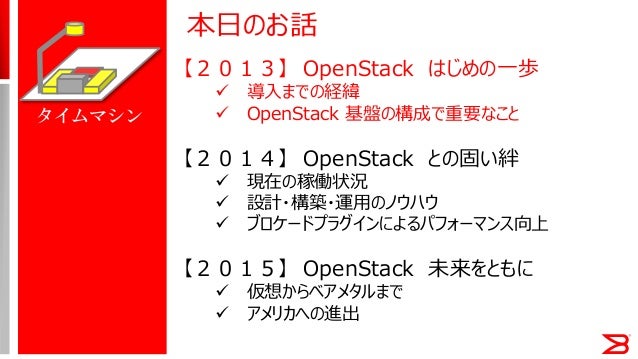

2. 【２０１３】 OpenStack はじめの一歩  導入までの経緯  OpenStack 基盤の構成で重要なこと【２０１４】 OpenStack との固い絆  現在の稼働状況  設計・構築・運用のノウハウ  ブロケードプラグインによるパフォーマンス向上【２０１５】 OpenStack 未来をともに  仮想からベアメタルまで  アメリカへの進出本日のお話

3. 【２０１３】 OpenStack はじめの一歩  導入までの経緯  OpenStack 基盤の構成で重要なこと【２０１４】 OpenStack との固い絆  現在の稼働状況  設計・構築・運用のノウハウ  ブロケードプラグインによるパフォーマンス向上【２０１５】 OpenStack 未来をともに  仮想からベアメタルまで  アメリカへの進出本日のお話タイムマシン

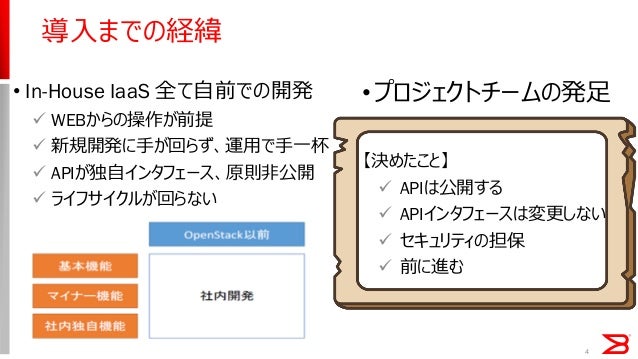

4. 4 導入までの経緯 • In-House IaaS 全て自前での開発  WEBからの操作が前提  新規開発に手が回らず、運用で手一杯  APIが独自インタフェース、原則非公開  ライフサイクルが回らない •プロジェクトチームの発足【決めたこと】  APIは公開する  APIインタフェースは変更しない  セキュリティの担保  前に進む

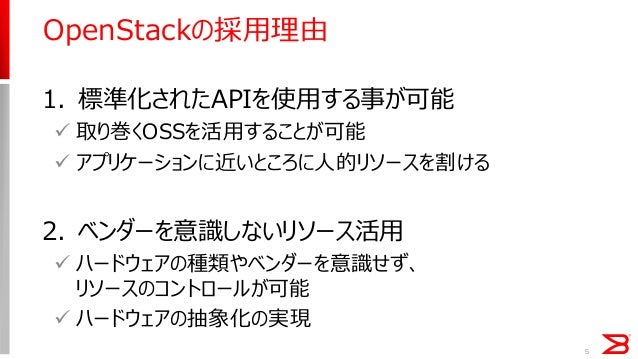

5. 5 OpenStackの採用理由 1. 標準化されたAPIを使用する事が可能  取り巻くOSSを活用することが可能  アプリケーションに近いところに人的リソースを割ける 2. ベンダーを意識しないリソース活用  ハードウェアの種類やベンダーを意識せず、リソースのコントロールが可能  ハードウェアの抽象化の実現

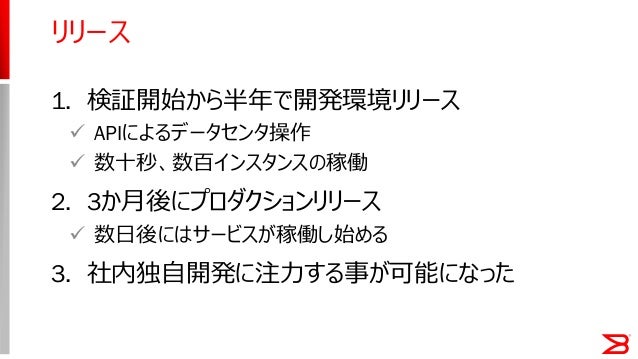

6. 1. 検証開始から半年で開発環境リリース  APIによるデータセンタ操作  数十秒、数百インスタンスの稼働 2. 3か月後にプロダクションリリース  数日後にはサービスが稼働し始める 3. 社内独自開発に注力する事が可能になったリリース

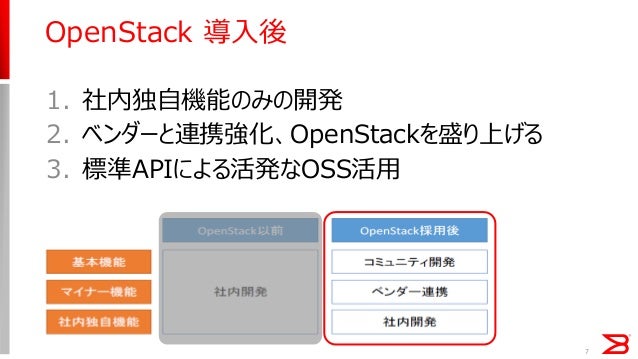

7. 7 OpenStack 導入後 1. 社内独自機能のみの開発 2. ベンダーと連携強化、OpenStackを盛り上げる 3. 標準APIによる活発なOSS活用

8. •ベンダー製品の活用  パフォーマンス要件  運用用件、運用コスト  開発、改修のためのエンジニアコスト •共創することでベンダーとの共創共創Yahoo! JAPAN

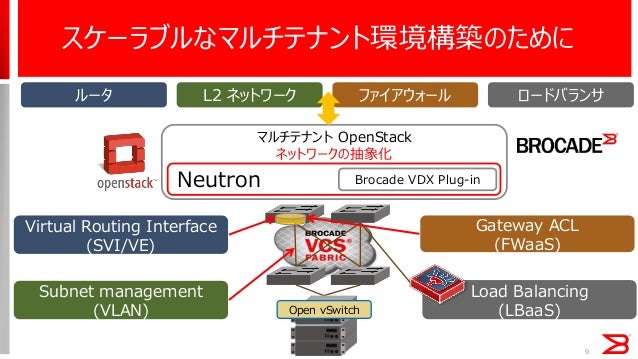

9. スケーラブルなマルチテナント環境構築のためにマルチテナント OpenStack ネットワークの抽象化 Brocade VDX Plug-in Virtual Routing Interface (SVI/VE) Open vSwitch Gateway ACL (FWaaS) Subnet management (VLAN) Load Balancing (LBaaS) ルータ L2 ネットワークファイアウォールロードバランサ Neutron 9

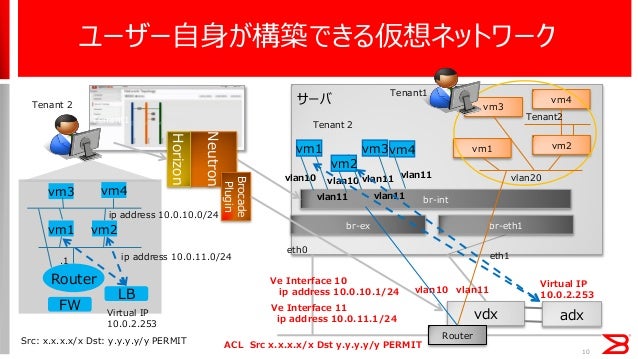

10. eth0 vdx eth1 br-ex br-int vm1 vm2 tagge d vm3 vm4 br-eth1 vlan20vlan10 Router Tenant 2 Tenant2 Router LB vm1 vm2 vm3 vm4 vlan10 vlan11 vlan11 vm1 vm2 vm3vm4 vlan11 vlan11 vlan10 vlan11 Ve Interface 10 ip address 10.0.10.1/24 Tenant1 Tenant1 Ve Interface 11 ip address 10.0.11.1/24 ip address 10.0.10.0/24 ip address 10.0.11.0/24.1 Virtual IP 10.0.2.253 Neutron Horizon Brocade Plugin adx Virtual IP 10.0.2.253 サーバ FW Src: x.x.x.x/x Dst: y.y.y.y/y PERMIT ACL Src x.x.x.x/x Dst y.y.y.y/y PERMIT ユーザー自身が構築できる仮想ネットワーク 10 Tenant 2

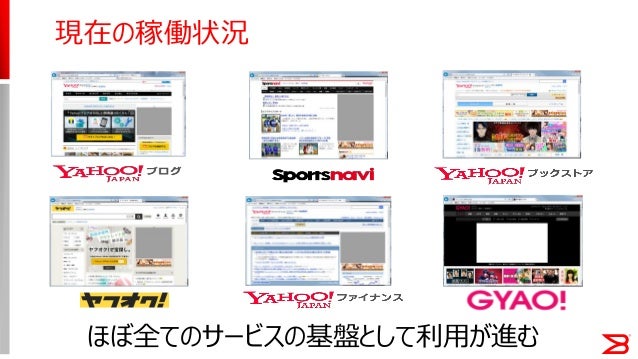

12. 現在の稼働状況ほぼ全てのサービスの基盤として利用が進む

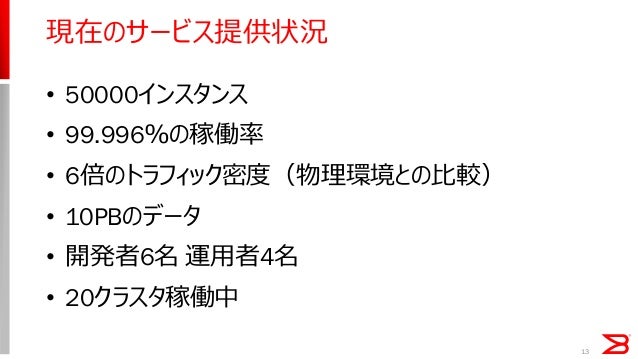

13. 13 現在のサービス提供状況 • 50000インスタンス • 99.996％の稼働率 • 6倍のトラフィック密度（物理環境との比較） • 10PBのデータ • 開発者6名運用者4名 • 20クラスタ稼働中

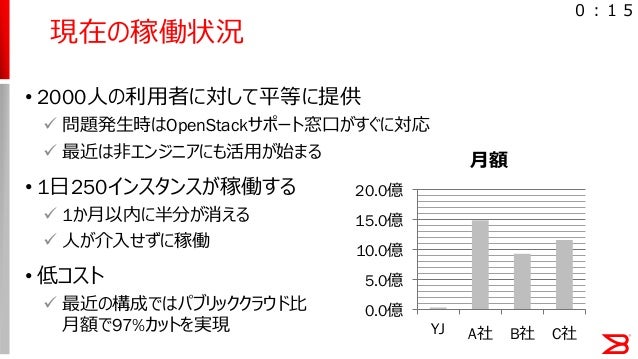

14. • 2000人の利用者に対して平等に提供  問題発生時はOpenStackサポート窓口がすぐに対応  最近は非エンジニアにも活用が始まる • 1日250インスタンスが稼働する  1か月以内に半分が消える  人が介入せずに稼働 • 低コスト  最近の構成ではパブリッククラウド比月額で97%カットを実現現在の稼働状況 0.0億 5.0億 10.0億 15.0億 20.0億 YJ A社 B社 C社月額０：１５

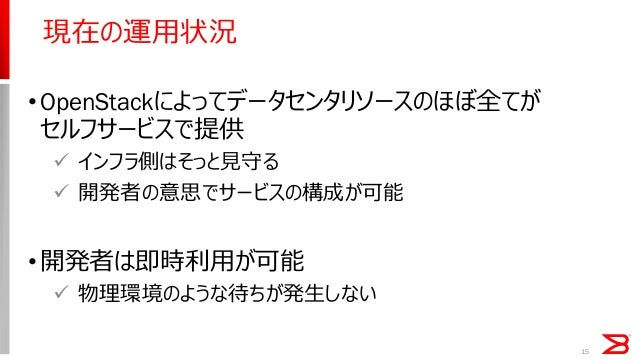

15. 15 現在の運用状況 •OpenStackによってデータセンタリソースのほぼ全てがセルフサービスで提供  インフラ側はそっと見守る  開発者の意思でサービスの構成が可能 •開発者は即時利用が可能  物理環境のような待ちが発生しない

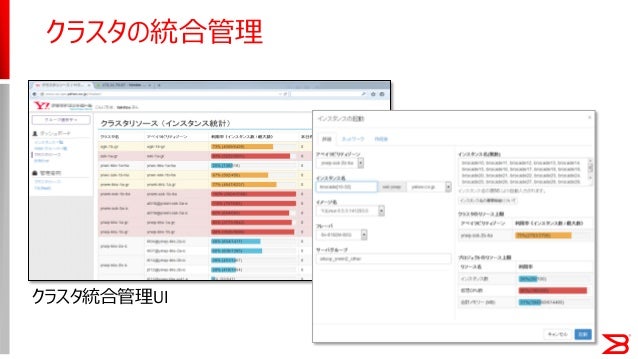

16. クラスタ統合管理UI クラスタの統合管理

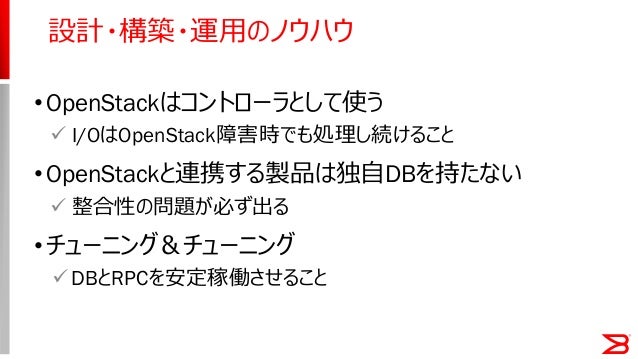

17. •OpenStackはコントローラとして使う  I/OはOpenStack障害時でも処理し続けること •OpenStackと連携する製品は独自DBを持たない  整合性の問題が必ず出る •チューニング＆チューニング DBとRPCを安定稼働させること設計・構築・運用のノウハウ

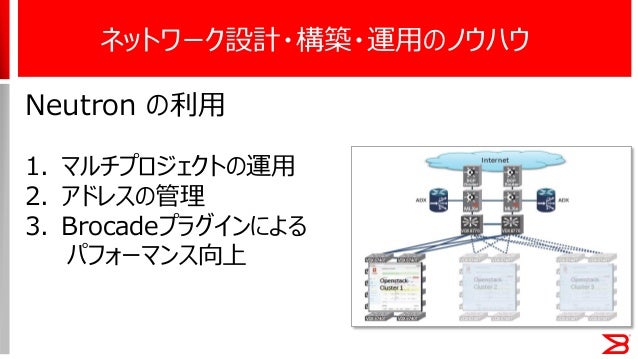

18. Neutron の利用 1. マルチプロジェクトの運用 2. アドレスの管理 3. Brocadeプラグインによるパフォーマンス向上ネットワーク設計・構築・運用のノウハウ

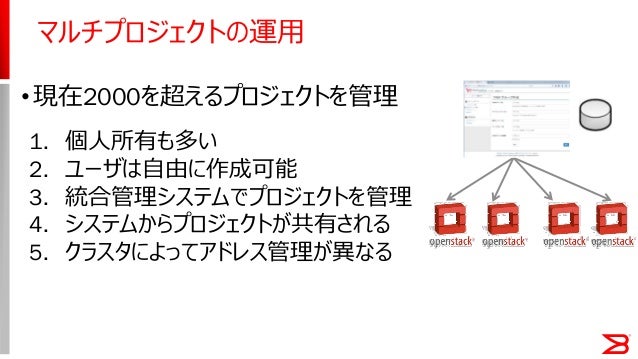

19. マルチプロジェクトの運用 •現在2000を超えるプロジェクトを管理 1. 個人所有も多い 2. ユーザは自由に作成可能 3. 統合管理システムでプロジェクトを管理 4. システムからプロジェクトが共有される 5. クラスタによってアドレス管理が異なる

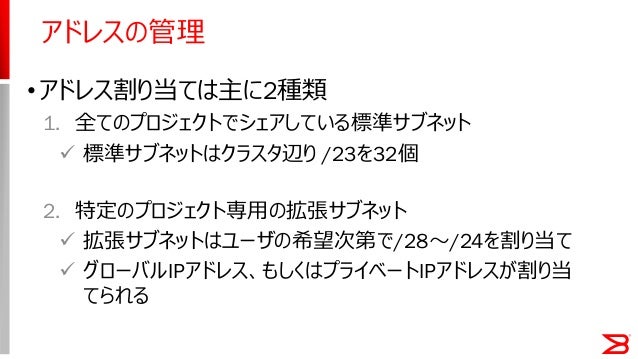

20. アドレスの管理 •アドレス割り当ては主に2種類 1. 全てのプロジェクトでシェアしている標準サブネット  標準サブネットはクラスタ辺り /23を32個 2. 特定のプロジェクト専用の拡張サブネット  拡張サブネットはユーザの希望次第で/28～/24を割り当て  グローバルIPアドレス、もしくはプライベートIPアドレスが割り当てられる

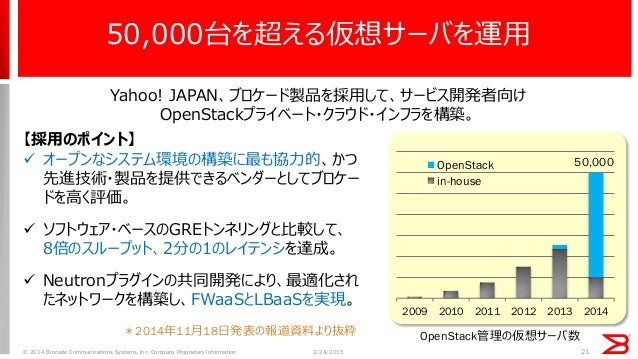

21. 2/24/2015© 2014 Brocade Communications Systems, Inc. Company Proprietary Information 21 【採用のポイント】  オープンなシステム環境の構築に最も協力的、かつ先進技術・製品を提供できるベンダーとしてブロケードを高く評価。  ソフトウェア・ベースのGREトンネリングと比較して、 8倍のスループット、2分の1のレイテンシを達成。  Neutronプラグインの共同開発により、最適化されたネットワークを構築し、FWaaSとLBaaSを実現。 Yahoo! JAPAN、ブロケード製品を採用して、サービス開発者向け OpenStackプライベート・クラウド・インフラを構築。 50,000台を超える仮想サーバを運用＊2014年11月18日発表の報道資料より抜粋 2009 2010 2011 2012 2013 2014 OpenStack in-house OpenStack管理の仮想サーバ数 50,000

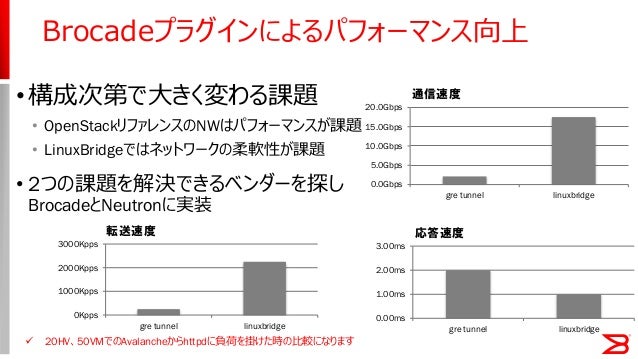

22. •構成次第で大きく変わる課題 • OpenStackリファレンスのNWはパフォーマンスが課題 • LinuxBridgeではネットワークの柔軟性が課題 • 2つの課題を解決できるベンダーを探し BrocadeとNeutronに実装 Brocadeプラグインによるパフォーマンス向上 0.0Gbps 5.0Gbps 10.0Gbps 15.0Gbps 20.0Gbps gre tunnel linuxbridge 0Kpps 1000Kpps 2000Kpps 3000Kpps gre tunnel linuxbridge 0.00ms 1.00ms 2.00ms 3.00ms gre tunnel linuxbridge 転送速度応答速度通信速度  20HV、50VMでのAvalancheからhttpdに負荷を掛けた時の比較になります

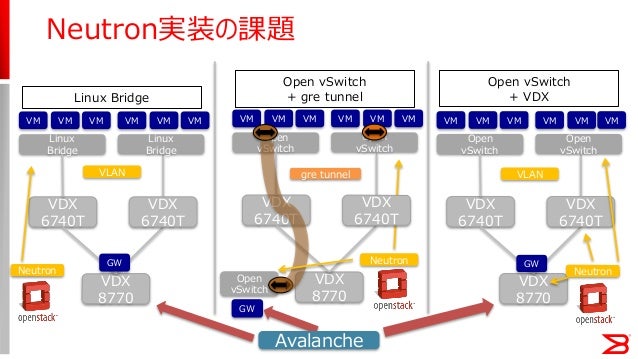

23. Neutron実装の課題 Open vSwitch + gre tunnelLinux Bridge Open vSwitch + VDX VDX 8770 VDX 6740T VM Linux Bridge VM VM Neutron Neutron gre tunnelVLAN Open vSwitch GW GW VM Linux Bridge VM VM VDX 6740T VDX 8770 VDX 6740T VM Open vSwitch VM VM Open vSwitch VM VM VDX 6740T VM VDX 8770 VDX 6740T VM Open vSwitch VM VM Neutron VLAN GW VM Open vSwitch VM VDX 6740T VM Avalanche

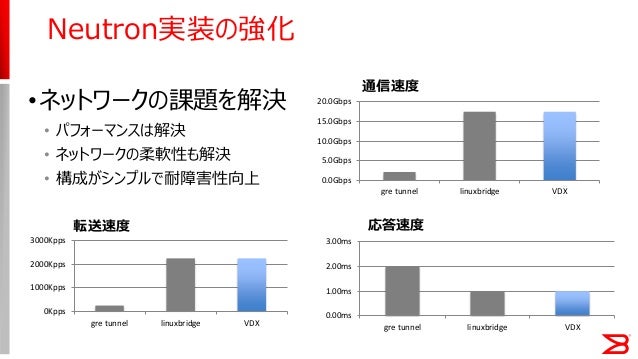

24. 0.00ms 1.00ms 2.00ms 3.00ms gre tunnel linuxbridge VDX 0.0Gbps 5.0Gbps 10.0Gbps 15.0Gbps 20.0Gbps gre tunnel linuxbridge VDX •ネットワークの課題を解決 • パフォーマンスは解決 • ネットワークの柔軟性も解決 • 構成がシンプルで耐障害性向上 Neutron実装の強化転送速度応答速度通信速度 0Kpps 1000Kpps 2000Kpps 3000Kpps gre tunnel linuxbridge VDX

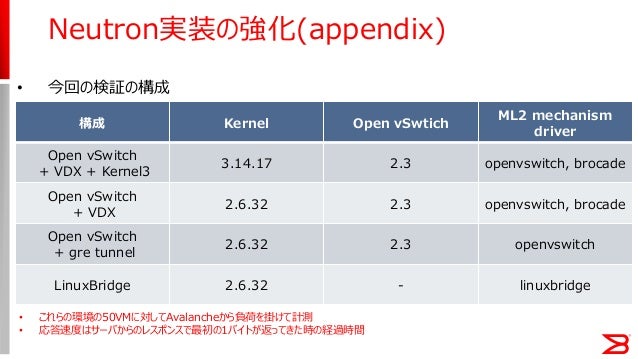

25. • 今回の検証の構成 Neutron実装の強化(appendix) 構成 Kernel Open vSwtich ML2 mechanism driver Open vSwitch + VDX + Kernel3 3.14.17 2.3 openvswitch, brocade Open vSwitch + VDX 2.6.32 2.3 openvswitch, brocade Open vSwitch + gre tunnel 2.6.32 2.3 openvswitch LinuxBridge 2.6.32 - linuxbridge • これらの環境の50VMに対してAvalancheから負荷を掛けて計測 • 応答速度はサーバからのレスポンスで最初の1バイトが返ってきた時の経過時間

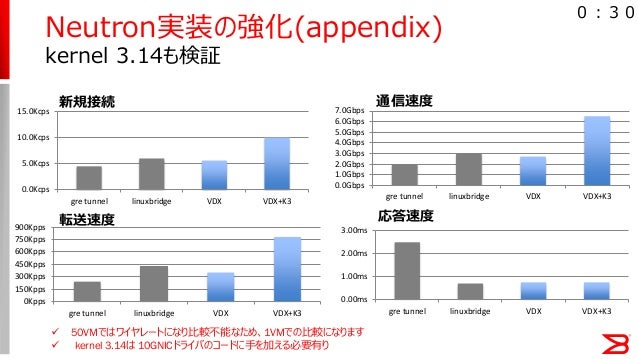

26. 0Kpps 150Kpps 300Kpps 450Kpps 600Kpps 750Kpps 900Kpps gre tunnel linuxbridge VDX VDX+K3 0.0Gbps 1.0Gbps 2.0Gbps 3.0Gbps 4.0Gbps 5.0Gbps 6.0Gbps 7.0Gbps gre tunnel linuxbridge VDX VDX+K3 0.00ms 1.00ms 2.00ms 3.00ms gre tunnel linuxbridge VDX VDX+K3 kernel 3.14も検証 Neutron実装の強化(appendix) 転送速度応答速度通信速度 0.0Kcps 5.0Kcps 10.0Kcps 15.0Kcps gre tunnel linuxbridge VDX VDX+K3 新規接続  50VMではワイヤレートになり比較不能なため、1VMでの比較になります  kernel 3.14は 10GNICドライバのコードに手を加える必要有り０：３０

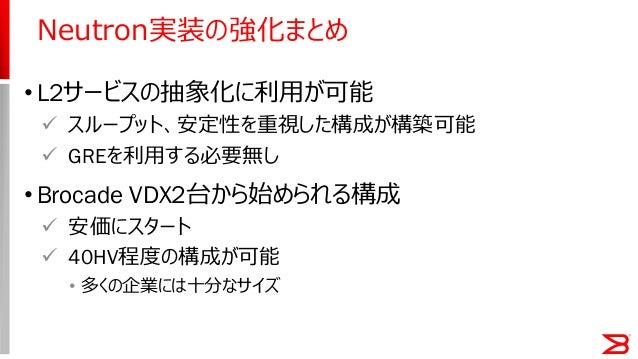

27. •L2サービスの抽象化に利用が可能  スループット、安定性を重視した構成が構築可能  GREを利用する必要無し •Brocade VDX2台から始められる構成  安価にスタート  40HV程度の構成が可能 • 多くの企業には十分なサイズ Neutron実装の強化まとめ

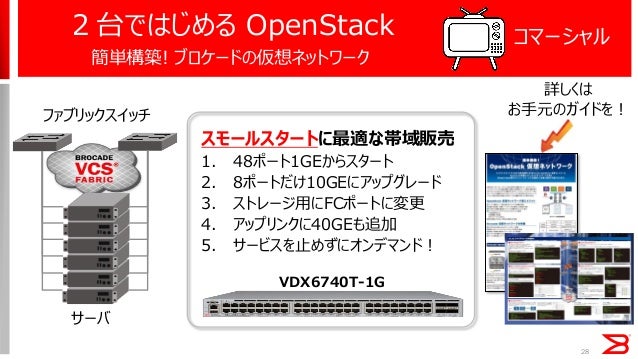

28. VDX6740T-1G 簡単構築! ブロケードの仮想ネットワーク２台ではじめる OpenStack スモールスタートに最適な帯域販売 1. 48ポート1GEからスタート 2. 8ポートだけ10GEにアップグレード 3. ストレージ用にFCポートに変更 4. アップリンクに40GEも追加 5. サービスを止めずにオンデマンド！ 28 コマーシャルサーバファブリックスイッチ詳しくはお手元のガイドを！

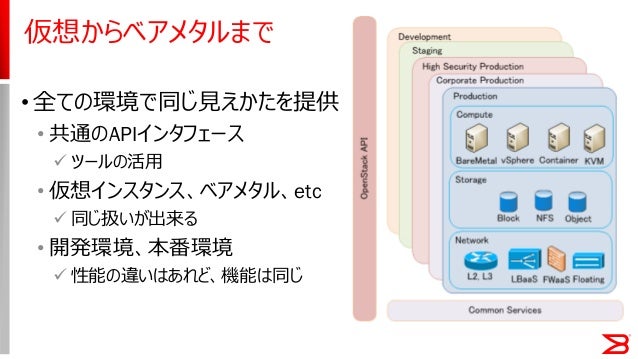

30. 仮想からベアメタルまで • 全ての環境で同じ見えかたを提供 • 共通のAPIインタフェース  ツールの活用 • 仮想インスタンス、ベアメタル、etc  同じ扱いが出来る • 開発環境、本番環境  性能の違いはあれど、機能は同じ

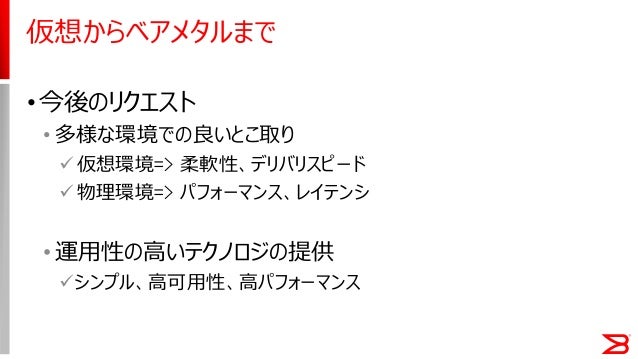

31. •今後のリクエスト • 多様な環境での良いとこ取り 仮想環境=> 柔軟性、デリバリスピード 物理環境=> パフォーマンス、レイテンシ • 運用性の高いテクノロジの提供 シンプル、高可用性、高パフォーマンス仮想からベアメタルまで

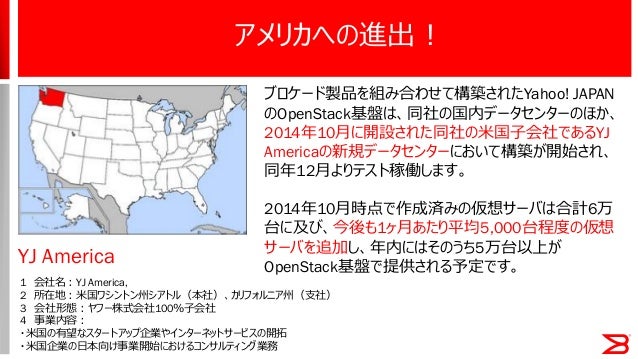

32. アメリカへの進出 ! 1 会社名：YJ America, 2 所在地：米国ワシントン州シアトル（本社）、カリフォルニア州（支社） 3 会社形態：ヤフー株式会社100％子会社 4 事業内容：・米国の有望なスタートアップ企業やインターネットサービスの開拓・米国企業の日本向け事業開始におけるコンサルティング業務ブロケード製品を組み合わせて構築されたYahoo! JAPAN のOpenStack基盤は、同社の国内データセンターのほか、 2014年10月に開設された同社の米国子会社であるYJ Americaの新規データセンターにおいて構築が開始され、同年12月よりテスト稼働します。 2014年10月時点で作成済みの仮想サーバは合計6万台に及び、今後も1ヶ月あたり平均5,000台程度の仮想サーバを追加し、年内にはそのうち5万台以上が OpenStack基盤で提供される予定です。 YJ America

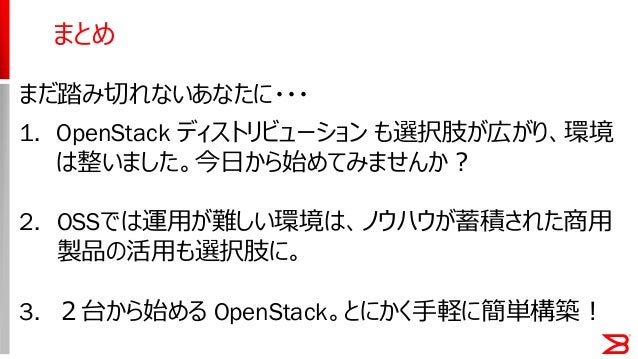

33. まとめまだ踏み切れないあなたに・・・ 1. OpenStack ディストリビューションも選択肢が広がり、環境は整いました。今日から始めてみませんか？ 2. OSSでは運用が難しい環境は、ノウハウが蓄積された商用製品の活用も選択肢に。 3. ２台から始める OpenStack。とにかく手軽に簡単構築！
