  • 1. 複数台のKinectV2の使い方 福嶋 慶繁 名古屋工業大学 1 2015/3/21 第35回 名古屋CV/PRML勉強会

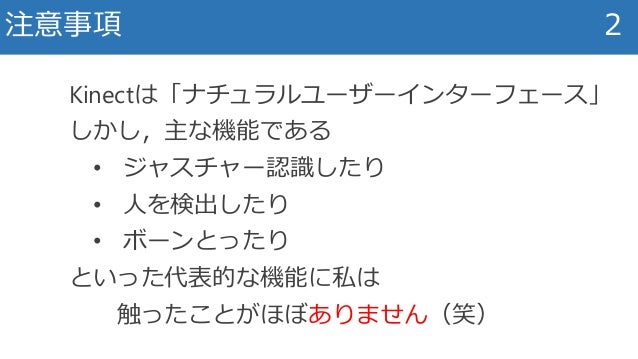

  • 2. 注意事項 2 Kinectは「ナチュラルユーザーインターフェース」 しかし,主な機能である • ジャスチャー認識したり • 人を検出したり • ボーンとったり といった代表的な機能に私は 触ったことがほぼありません(笑)
  • 3. Kinect V2 3  RGB 1920x1080  Depth 512x424  FPS 30  接続端子 USB3.0 TOF形式の安価なデプスセンサー

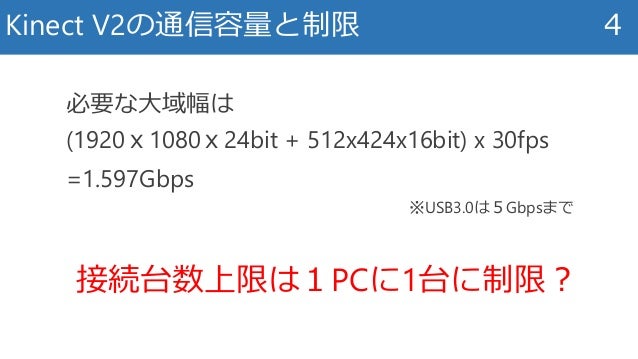

  • 4. Kinect V2の通信容量と制限 4 接続台数上限は1PCに1台に制限? 必要な大域幅は (1920x1080x24bit + 512x424x16bit) x 30fps =1.597Gbps ※USB3.0は5Gbpsまで

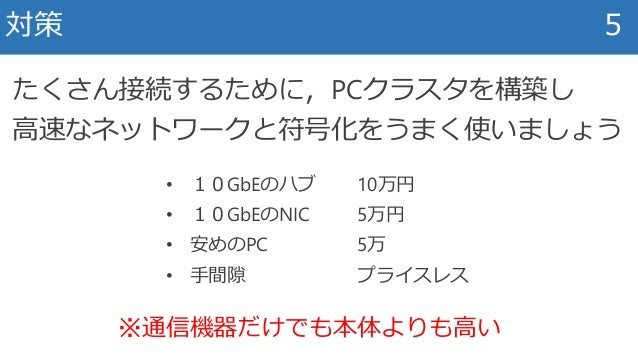

  • 5. 対策 5 たくさん接続するために,PCクラスタを構築し 高速なネットワークと符号化をうまく使いましょう • 10GbEのハブ 10万円 • 10GbEのNIC 5万円 • 安めのPC 5万 • 手間隙 プライスレス ※通信機器だけでも本体よりも高い

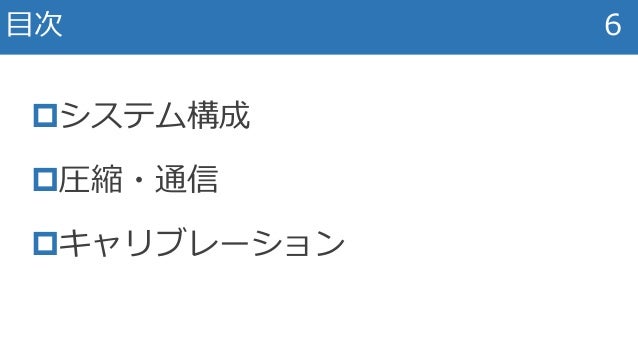

  • 6. システム構成 圧縮・通信 キャリブレーション 目次 6

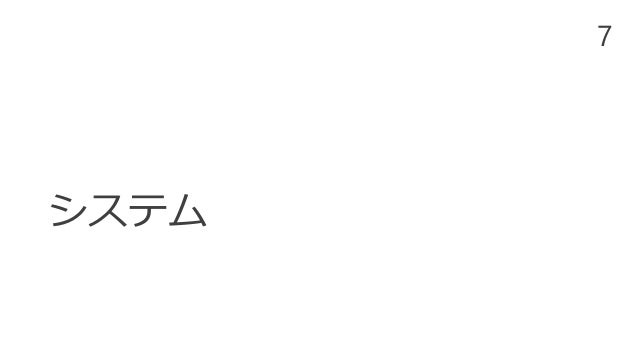

  • 7. システム 7

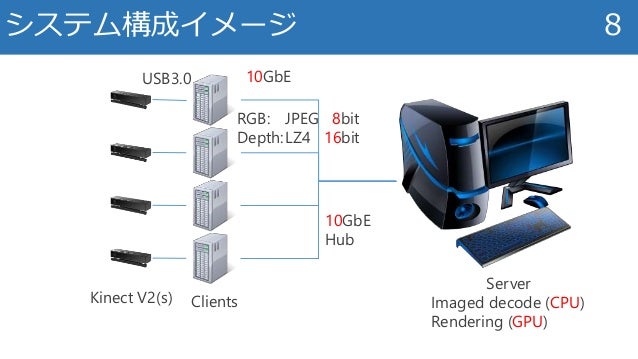

  • 8. システム構成イメージ 8 USB3.0 10GbE RGB: JPEG 8bit Depth:LZ4 16bit Clients Server Imaged decode (CPU) Rendering (GPU) 10GbE Hub Kinect V2(s)

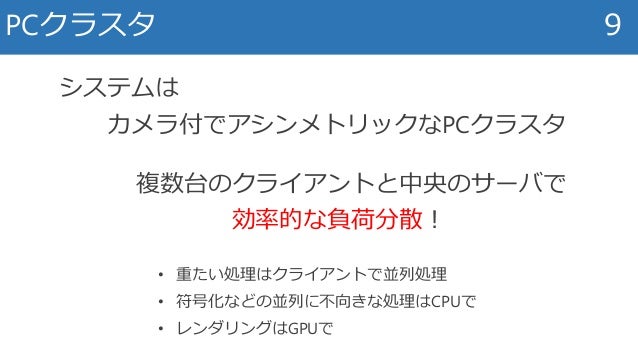

  • 9. PCクラスタ 9 システムは カメラ付でアシンメトリックなPCクラスタ 複数台のクライアントと中央のサーバで 効率的な負荷分散! • 重たい処理はクライアントで並列処理 • 符号化などの並列に不向きな処理はCPUで • レンダリングはGPUで

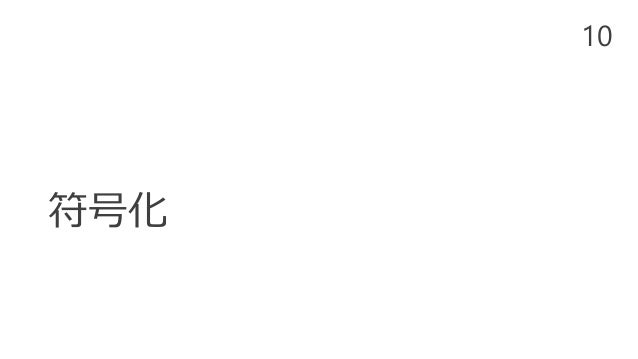

  • 10. 符号化 10

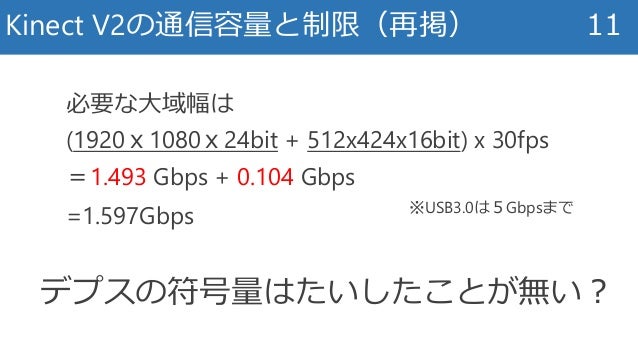

  • 11. Kinect V2の通信容量と制限(再掲) 11 デプスの符号量はたいしたことが無い? 必要な大域幅は (1920x1080x24bit + 512x424x16bit) x 30fps =1.493 Gbps + 0.104 Gbps =1.597Gbps ※USB3.0は5Gbpsまで

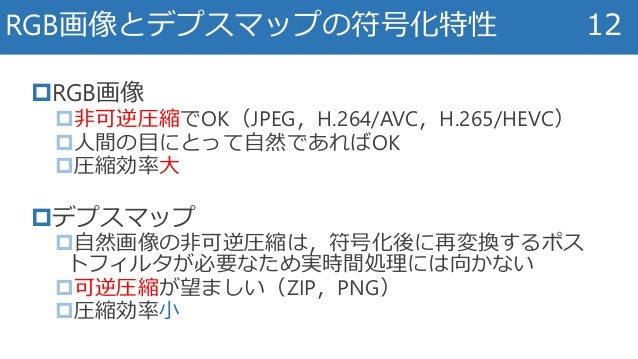

  • 12. RGB画像 非可逆圧縮でOK(JPEG,H.264/AVC,H.265/HEVC) 人間の目にとって自然であればOK 圧縮効率大 デプスマップ 自然画像の非可逆圧縮は,符号化後に再変換するポス トフィルタが必要なため実時間処理には向かない 可逆圧縮が望ましい(ZIP,PNG) 圧縮効率小 RGB画像とデプスマップの符号化特性 12

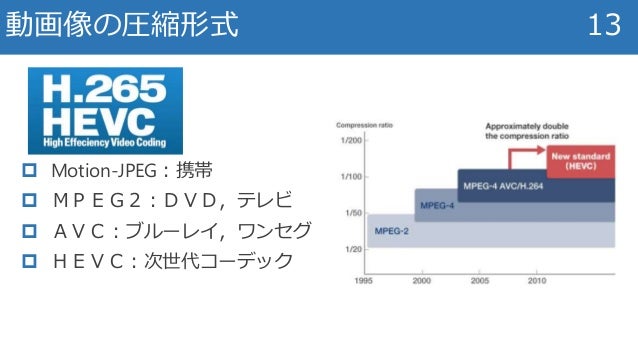

  • 13. 動画像の圧縮形式 13  Motion-JPEG:携帯  MPEG2:DVD,テレビ  AVC:ブルーレイ,ワンセグ  HEVC:次世代コーデック

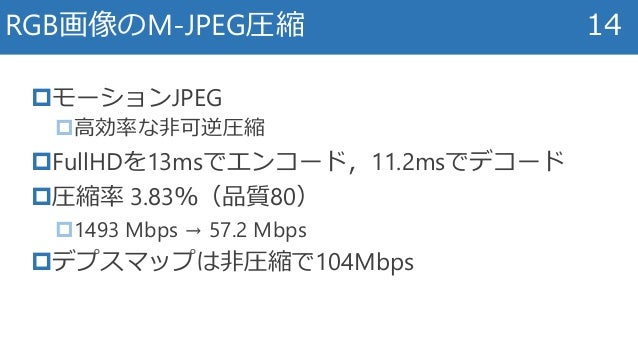

  • 14. モーションJPEG 高効率な非可逆圧縮 FullHDを13msでエンコード,11.2msでデコード 圧縮率 3.83%(品質80) 1493 Mbps → 57.2 Mbps デプスマップは非圧縮で104Mbps RGB画像のM-JPEG圧縮 14

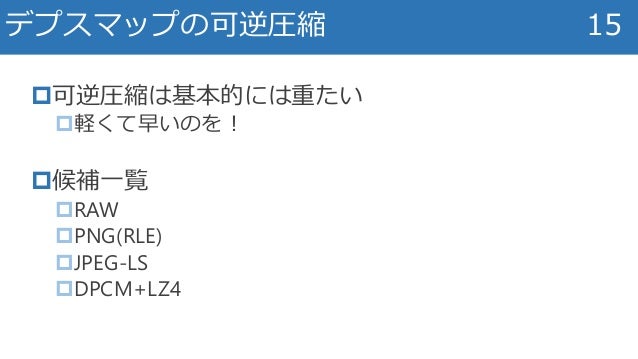

  • 15. 可逆圧縮は基本的には重たい 軽くて早いのを! 候補一覧 RAW PNG(RLE) JPEG-LS DPCM+LZ4 デプスマップの可逆圧縮 15

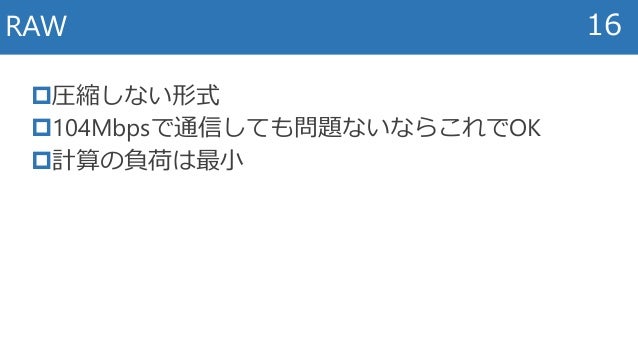

  • 16. 圧縮しない形式 104Mbpsで通信しても問題ないならこれでOK 計算の負荷は最小 RAW 16

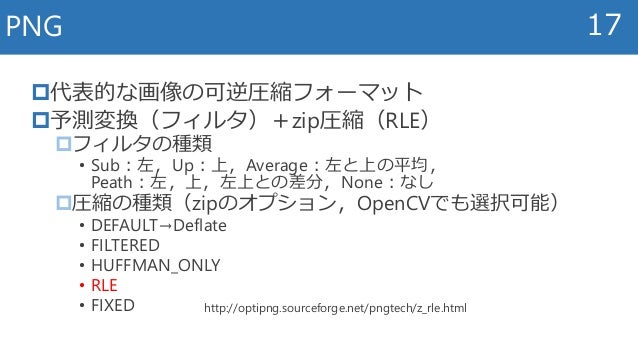

  • 17. 代表的な画像の可逆圧縮フォーマット 予測変換(フィルタ)+zip圧縮(RLE) フィルタの種類 • Sub:左,Up:上,Average:左と上の平均, Peath:左,上,左上との差分,None:なし 圧縮の種類(zipのオプション,OpenCVでも選択可能) • DEFAULT→Deflate • FILTERED • HUFFMAN_ONLY • RLE • FIXED PNG 17 http://optipng.sourceforge.net/pngtech/z_rle.html

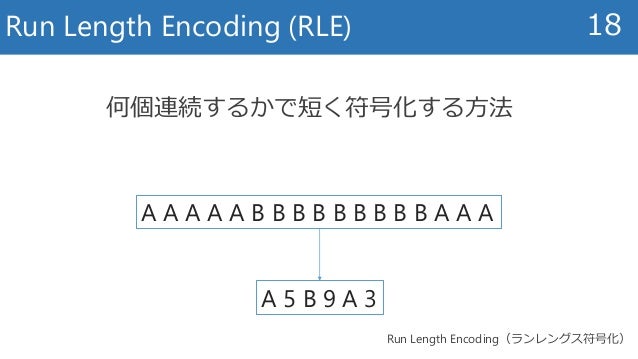

  • 18. Run Length Encoding (RLE) 18 A A A A A B B B B B B B B B A A A A 5 B 9 A 3 何個連続するかで短く符号化する方法 Run Length Encoding(ランレングス符号化)
  • 19. RLEの特徴 19  FAXなどで使われる符号化方式  速い  必ずしも短くなるとは限らない (全く連続していない文字列は2倍の長さになる) ex 12345678→1121314151617181

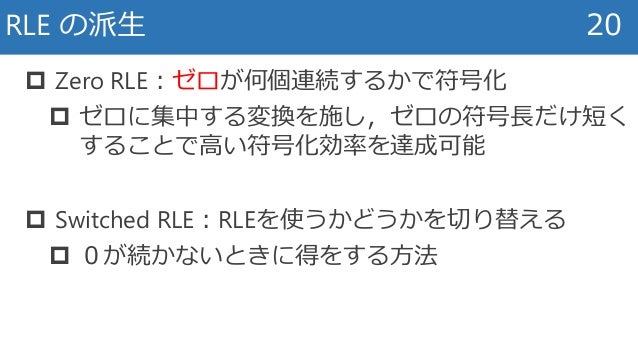

  • 20. RLE の派生 20  Zero RLE:ゼロが何個連続するかで符号化  ゼロに集中する変換を施し,ゼロの符号長だけ短く することで高い符号化効率を達成可能  Switched RLE:RLEを使うかどうかを切り替える  0が続かないときに得をする方法

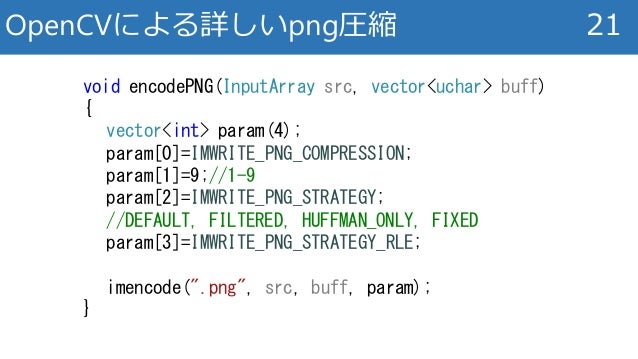

  • 21. OpenCVによる詳しいpng圧縮 21 void encodePNG(InputArray src, vector<uchar> buff) { vector<int> param(4); param[0]=IMWRITE_PNG_COMPRESSION; param[1]=9;//1-9 param[2]=IMWRITE_PNG_STRATEGY; //DEFAULT, FILTERED, HUFFMAN_ONLY, FIXED param[3]=IMWRITE_PNG_STRATEGY_RLE; imencode(".png", src, buff, param); }

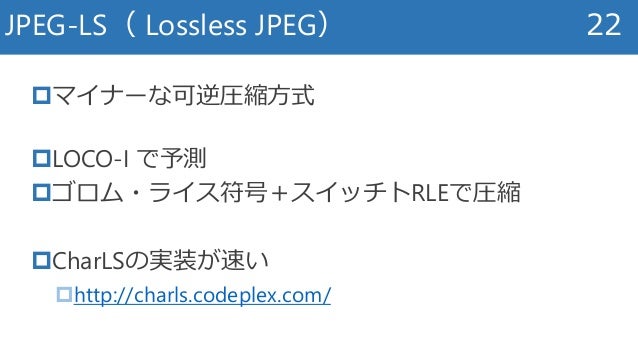

  • 22. マイナーな可逆圧縮方式 LOCO-I で予測 ゴロム・ライス符号+スイッチトRLEで圧縮 CharLSの実装が速い http://charls.codeplex.com/ JPEG-LS( Lossless JPEG) 22
  • 23. JPEG2000 23 マイナーな(略)

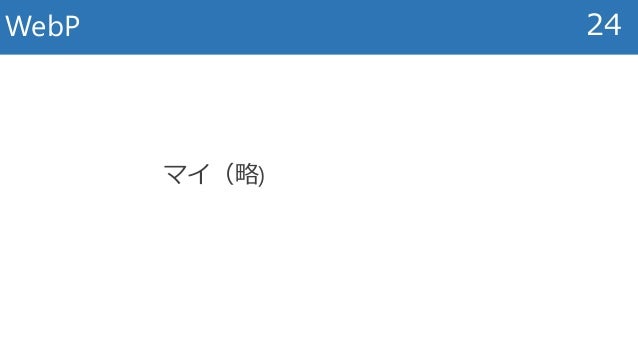

  • 24. WebP 24 マイ(略)

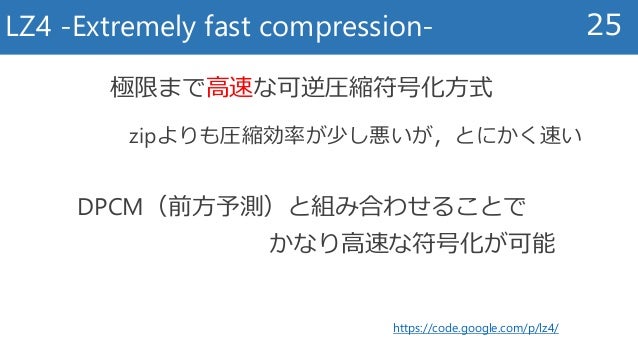

  • 25. LZ4 -Extremely fast compression- 25 https://code.google.com/p/lz4/ 極限まで高速な可逆圧縮符号化方式 zipよりも圧縮効率が少し悪いが,とにかく速い DPCM(前方予測)と組み合わせることで かなり高速な符号化が可能

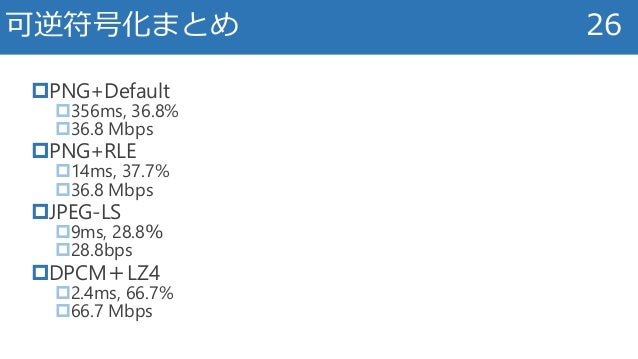

  • 26. PNG+Default 356ms, 36.8% 36.8 Mbps PNG+RLE 14ms, 37.7% 36.8 Mbps JPEG-LS 9ms, 28.8% 28.8bps DPCM+LZ4 2.4ms, 66.7% 66.7 Mbps 可逆符号化まとめ 26
  • 27. 通信 27

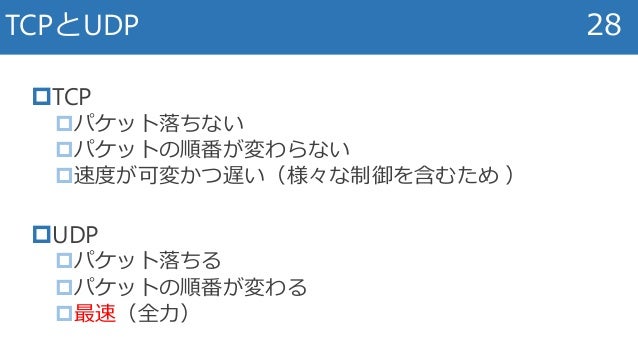

  • 28. TCP パケット落ちない パケットの順番が変わらない 速度が可変かつ遅い(様々な制御を含むため ) UDP パケット落ちる パケットの順番が変わる 最速(全力) TCPとUDP 28

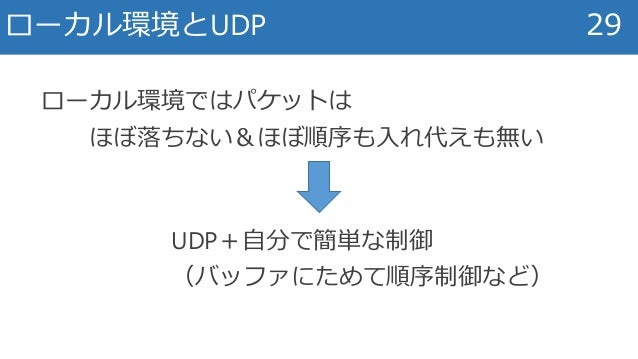

  • 29. ローカル環境とUDP 29 ローカル環境ではパケットは ほぼ落ちない&ほぼ順序も入れ代えも無い UDP+自分で簡単な制御 (バッファにためて順序制御など)
  • 30. キャリブレーション 30

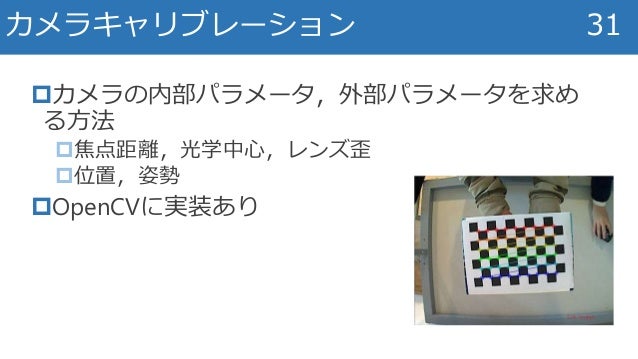

  • 31. カメラの内部パラメータ,外部パラメータを求め る方法 焦点距離,光学中心,レンズ歪 位置,姿勢 OpenCVに実装あり カメラキャリブレーション 31

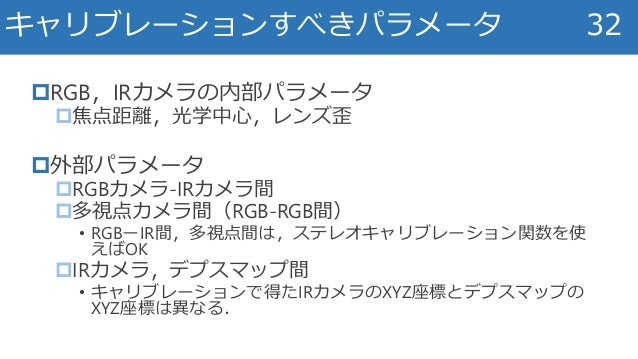

  • 32. RGB,IRカメラの内部パラメータ 焦点距離,光学中心,レンズ歪 外部パラメータ RGBカメラ-IRカメラ間 多視点カメラ間(RGB-RGB間) • RGBーIR間,多視点間は,ステレオキャリブレーション関数を使 えばOK IRカメラ,デプスマップ間 • キャリブレーションで得たIRカメラのXYZ座標とデプスマップの XYZ座標は異なる. キャリブレーションすべきパラメータ 32

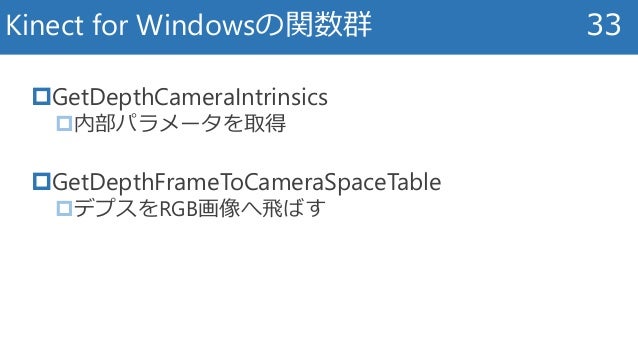

  • 33. GetDepthCameraIntrinsics 内部パラメータを取得 GetDepthFrameToCameraSpaceTable デプスをRGB画像へ飛ばす Kinect for Windowsの関数群 33

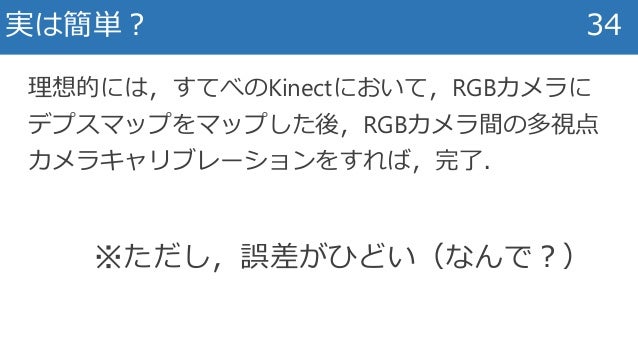

  • 34. 実は簡単? 34 理想的には,すてべのKinectにおいて,RGBカメラに デプスマップをマップした後,RGBカメラ間の多視点 カメラキャリブレーションをすれば,完了. ※ただし,誤差がひどい(なんで?)

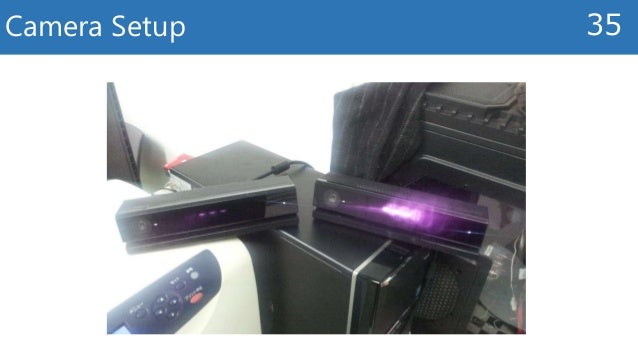

  • 35. Camera Setup 35

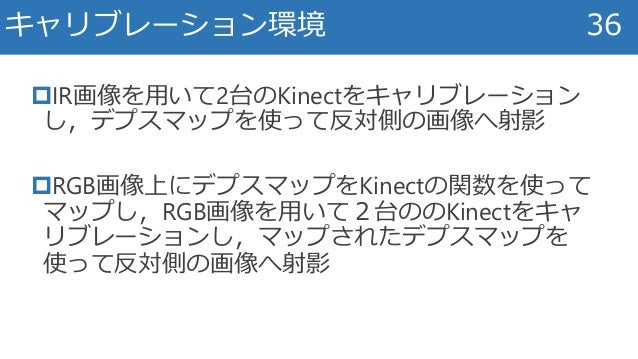

  • 36. IR画像を用いて2台のKinectをキャリブレーション し,デプスマップを使って反対側の画像へ射影 RGB画像上にデプスマップをKinectの関数を使って マップし,RGB画像を用いて2台ののKinectをキャ リブレーションし,マップされたデプスマップを 使って反対側の画像へ射影 キャリブレーション環境 36

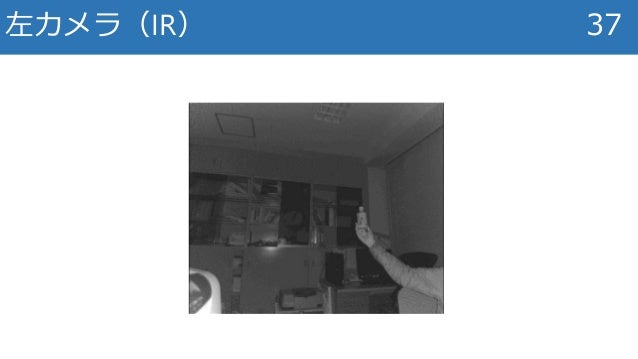

  • 37. 左カメラ(IR) 37

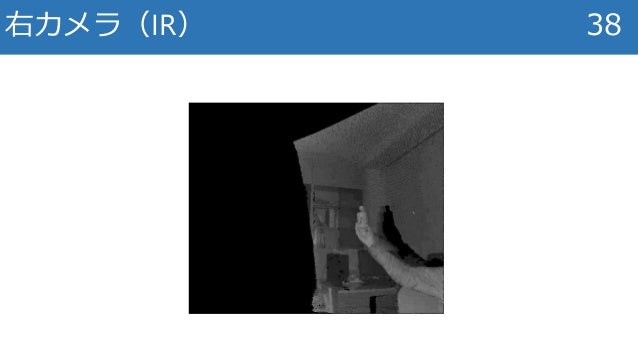

  • 38. 右カメラ(IR) 38

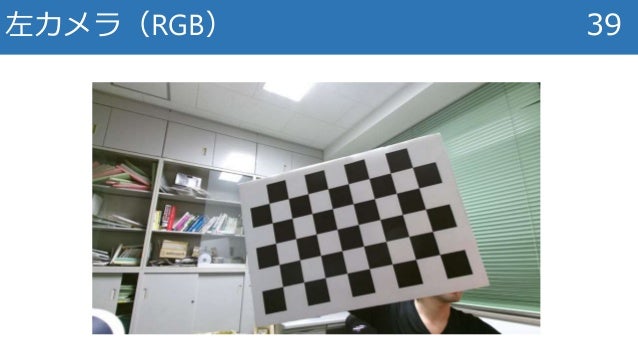

  • 39. 左カメラ(RGB) 39

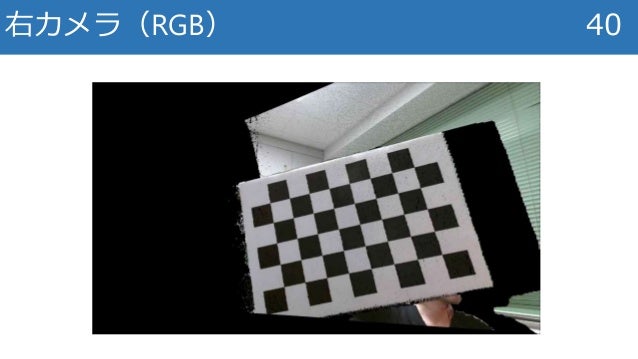

  • 40. 右カメラ(RGB) 40

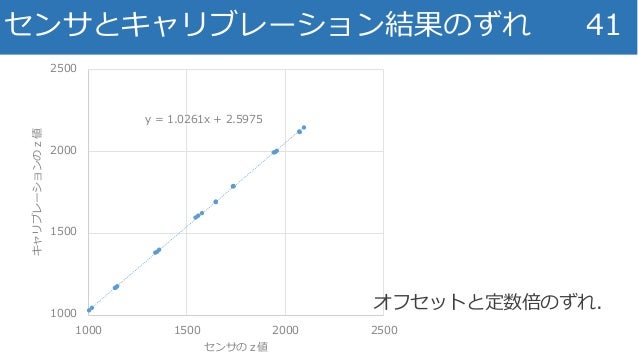

  • 41. センサとキャリブレーション結果のずれ 41 y = 1.0261x + 2.5975 1000 1500 2000 2500 1000 1500 2000 2500 キャリブレーションのz値 センサのz値 オフセットと定数倍のずれ.

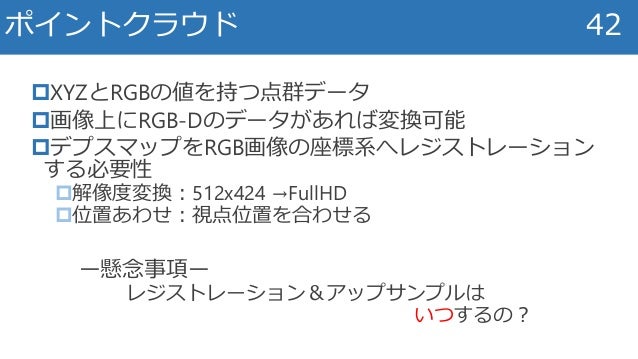

  • 42. XYZとRGBの値を持つ点群データ 画像上にRGB-Dのデータがあれば変換可能 デプスマップをRGB画像の座標系へレジストレーション する必要性 解像度変換:512x424 →FullHD 位置あわせ:視点位置を合わせる ー懸念事項ー レジストレーション&アップサンプルは いつするの? ポイントクラウド 42
  • 43. 取得直後にレジストレーション XYZRGBを圧縮(24bit(色)+96bit(座標)の情報) • 符号化効率は最悪といって良い • PCLの圧縮はただのサブサンプル 通信後にレジストレーションとアップサンプル RGB画像とデプスマップを圧縮 • 符号化効率は最大 • サーバでレジストレーションとアップサンプルをする必要性 取得後にレジストレーションだけ レジストレーション+穴埋めをして符号化 サーバ側でアップサンプル • 上記よりも負荷分散に優れ符号化効率も問題ない レジストレーションと符号化効率 43
  • 44. RGB画像 モーションJPEGで圧縮 デプスマップ 1. RGB視点にレジストレーション(後述) 2. 穴埋め 3. DPCM+LZ4で圧縮 4. 高解像度ガイド情報付のアップサンプル ポイントクラウド符号化の手順 44
  • 45. デプスマップの解像度をRGB画像の大きさに拡大 デプスマップの特性を失わないように拡大 輪郭がぼけない RGBの輪郭はエッジと一致 NN Upsampling ただの最近傍法.2ms.KinectV2のマッピングはこれ. Joint Bilateral Upsampling RGB画像の情報をガイドにしてエッジ保持をした拡大 アップサンプル 45

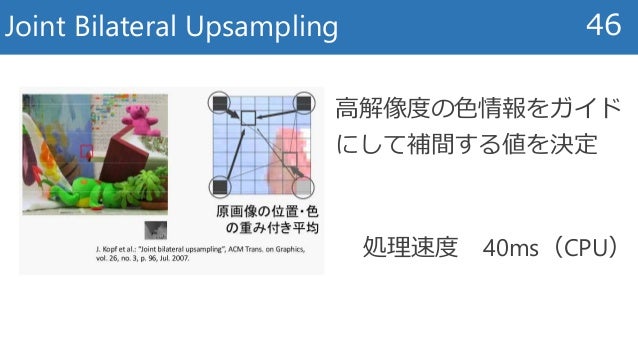

  • 46. Joint Bilateral Upsampling 46 高解像度の色情報をガイド にして補間する値を決定 処理速度 40ms(CPU)

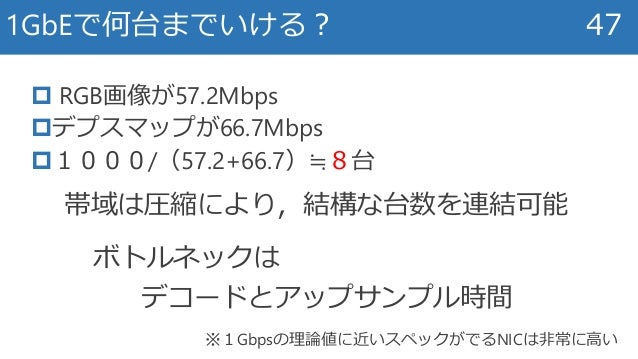

  • 47.  RGB画像が57.2Mbps デプスマップが66.7Mbps 1000/(57.2+66.7)≒8台 1GbEで何台までいける? 47 ※1Gbpsの理論値に近いスペックがでるNICは非常に高い ボトルネックは デコードとアップサンプル時間 帯域は圧縮により,結構な台数を連結可能

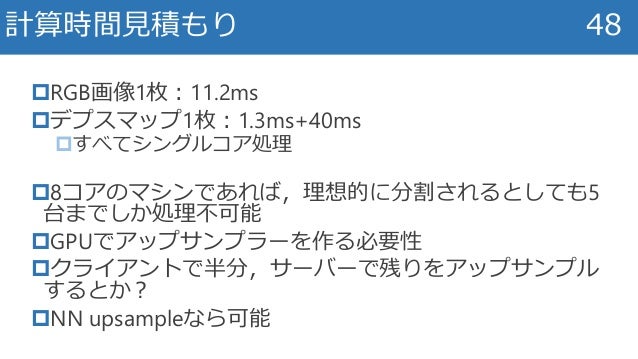

  • 48. RGB画像1枚:11.2ms デプスマップ1枚:1.3ms+40ms すべてシングルコア処理 8コアのマシンであれば,理想的に分割されるとしても5 台までしか処理不可能 GPUでアップサンプラーを作る必要性 クライアントで半分,サーバーで残りをアップサンプル するとか? NN upsampleなら可能 計算時間見積もり 48

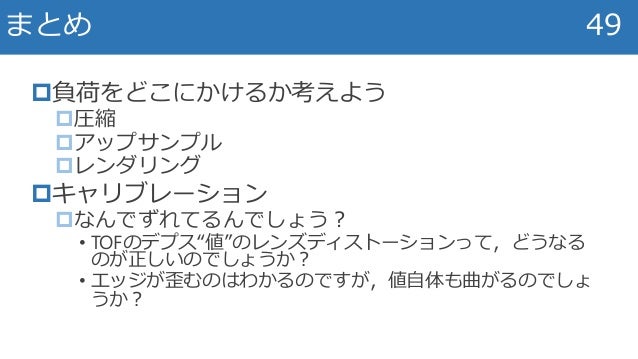

  • 49. 負荷をどこにかけるか考えよう 圧縮 アップサンプル レンダリング キャリブレーション なんでずれてるんでしょう? • TOFのデプス“値”のレンズディストーションって,どうなる のが正しいのでしょうか? • エッジが歪むのはわかるのですが,値自体も曲がるのでしょ うか? まとめ 49
  • 50. 50

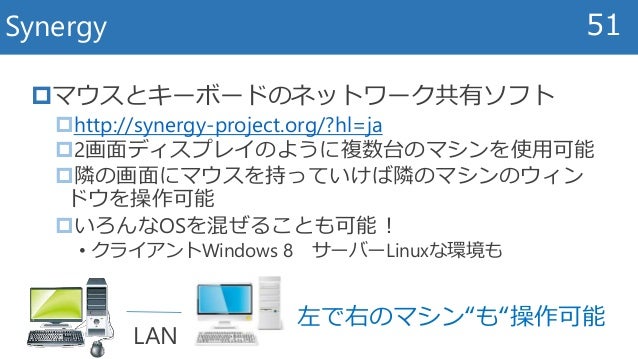

  • 51. マウスとキーボードのネットワーク共有ソフト http://synergy-project.org/?hl=ja 2画面ディスプレイのように複数台のマシンを使用可能 隣の画面にマウスを持っていけば隣のマシンのウィン ドウを操作可能 いろんなOSを混ぜることも可能! • クライアントWindows 8 サーバーLinuxな環境も Synergy 51 左で右のマシン“も“操作可能 LAN

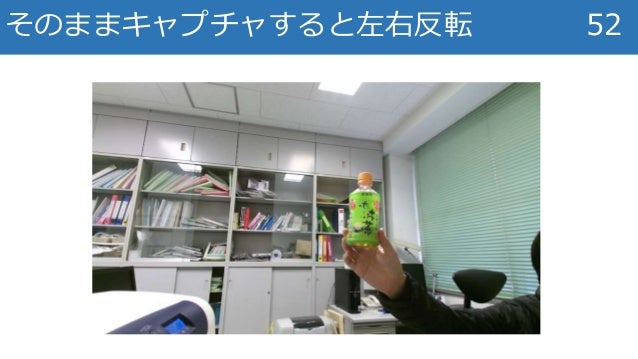

  • 52. そのままキャプチャすると左右反転 52
