• 1. プログラムを高速化する話 @KMC 春合宿 2015 KMC2 回生 prime

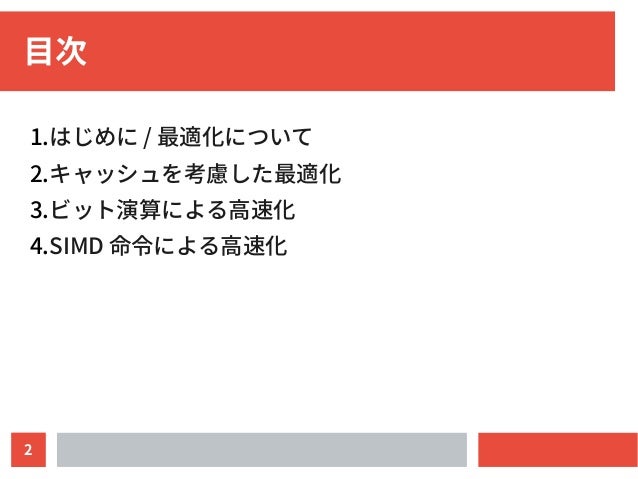

• 2. 2 目次 1.はじめに / 最適化について 2.キャッシュを考慮した最適化 3.ビット演算による高速化 4.SIMD 命令による高速化

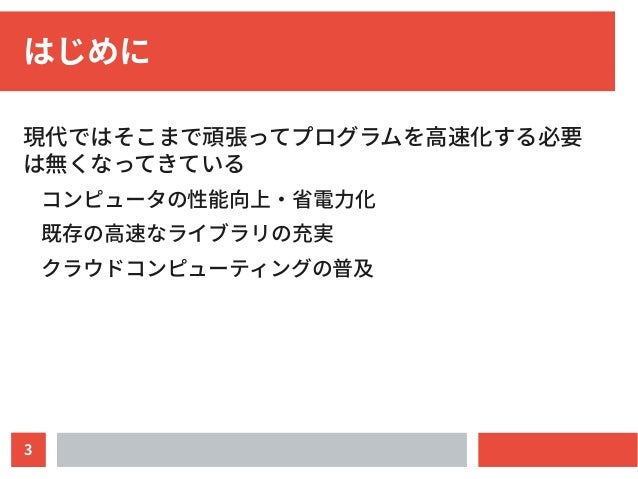

• 3. 3 はじめに 現代ではそこまで頑張ってプログラムを高速化する必要 は無くなってきている コンピュータの性能向上・省電力化 既存の高速なライブラリの充実 クラウドコンピューティングの普及

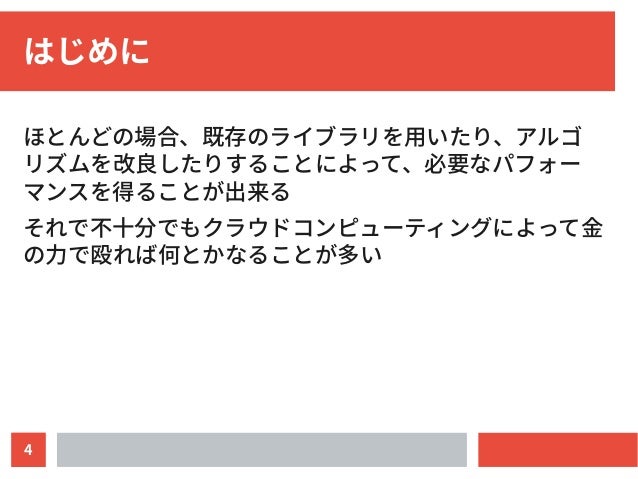

• 4. 4 はじめに ほとんどの場合、既存のライブラリを用いたり、アルゴ リズムを改良したりすることによって、必要なパフォー マンスを得ることが出来る それで不十分でもクラウドコンピューティングによって金 の力で殴れば何とかなることが多い

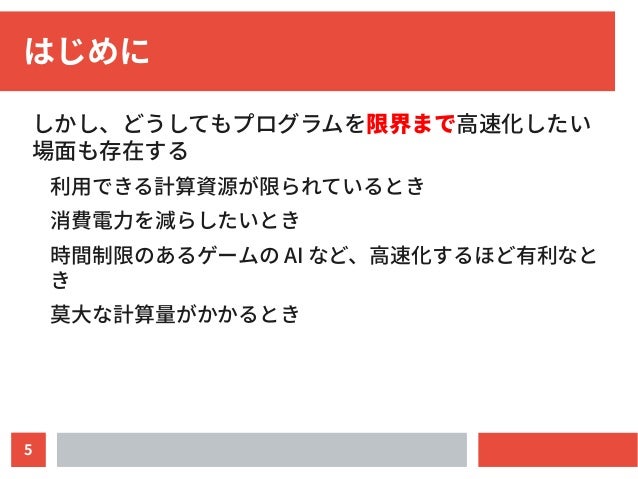

• 5. 5 はじめに しかし、どうしてもプログラムを限界まで高速化したい 場面も存在する 利用できる計算資源が限られているとき 消費電力を減らしたいとき 時間制限のあるゲームの AI など、高速化するほど有利なと き 莫大な計算量がかかるとき

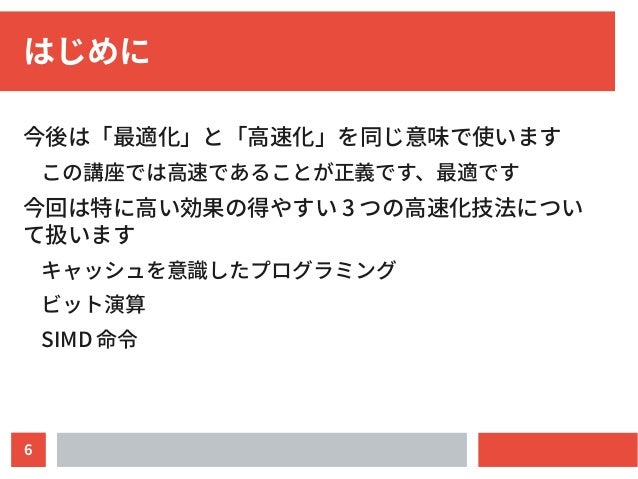

• 6. 6 はじめに 今後は「最適化」と「高速化」を同じ意味で使います この講座では高速であることが正義です、最適です 今回は特に高い効果の得やすい 3 つの高速化技法につい て扱います キャッシュを意識したプログラミング ビット演算 SIMD 命令

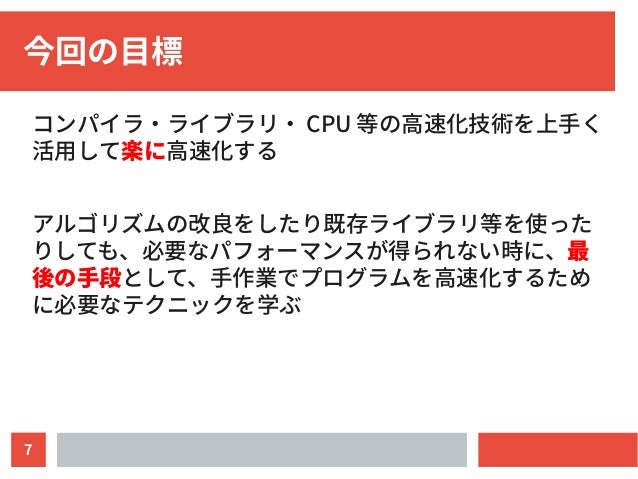

• 7. 7 今回の目標 コンパイラ・ライブラリ・ CPU 等の高速化技術を上手く 活用して楽に高速化する アルゴリズムの改良をしたり既存ライブラリ等を使った りしても、必要なパフォーマンスが得られない時に、最 後の手段として、手作業でプログラムを高速化するため に必要なテクニックを学ぶ
• 8. 8 最適化について 手作業の泥臭い最適化をする前に、もっと高速なアルゴ リズムがないかを考えるべき オーダーレベルで計算量が減れば、圧倒的に速くなる事 が多い 競技プログラミング練習会に参加しましょう！！！ 以後アルゴリズム的には最適（もしくは最適に近い）も のを利用していると仮定することにします

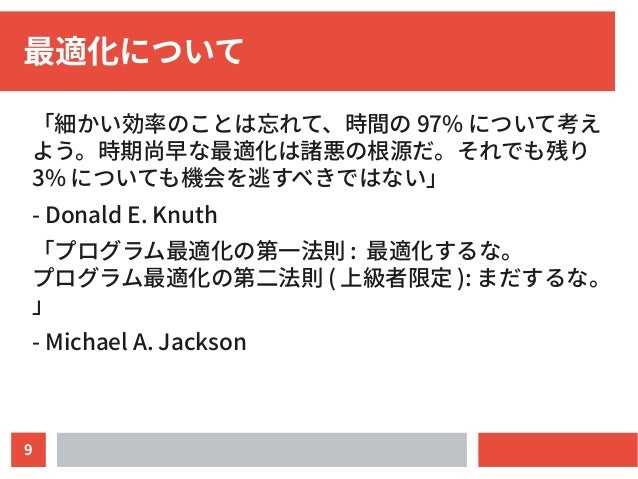

• 9. 9 最適化について 「細かい効率のことは忘れて、時間の 97% について考え よう。時期尚早な最適化は諸悪の根源だ。それでも残り 3% についても機会を逃すべきではない」 - Donald E. Knuth 「プログラム最適化の第一法則 : 最適化するな。 プログラム最適化の第二法則 ( 上級者限定 ): まだするな。 」 - Michael A. Jackson

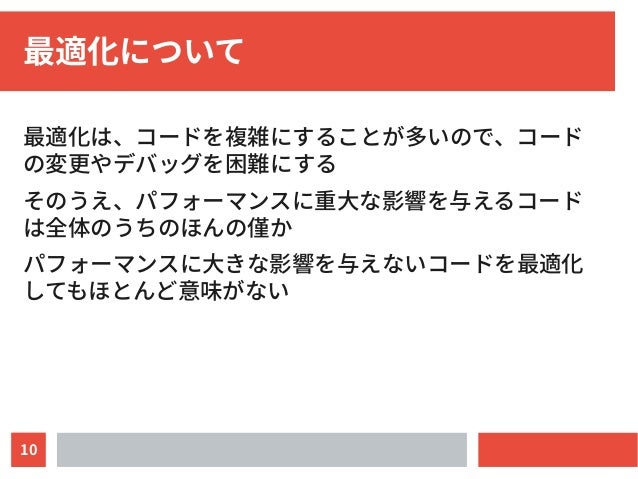

• 10. 10 最適化について 最適化は、コードを複雑にすることが多いので、コード の変更やデバッグを困難にする そのうえ、パフォーマンスに重大な影響を与えるコード は全体のうちのほんの僅か パフォーマンスに大きな影響を与えないコードを最適化 してもほとんど意味がない

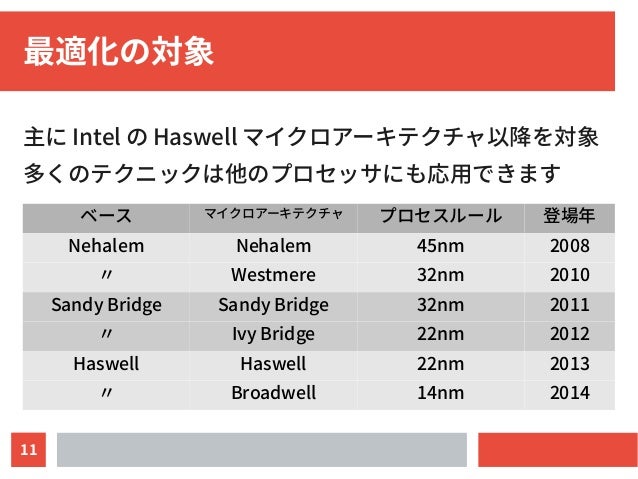

• 11. 11 最適化の対象 主に Intel の Haswell マイクロアーキテクチャ以降を対象 多くのテクニックは他のプロセッサにも応用できます ベース マイクロアーキテクチャ プロセスルール 登場年 Nehalem Nehalem 45nm 2008 〃 Westmere 32nm 2010 Sandy Bridge Sandy Bridge 32nm 2011 〃 Ivy Bridge 22nm 2012 Haswell Haswell 22nm 2013 〃 Broadwell 14nm 2014

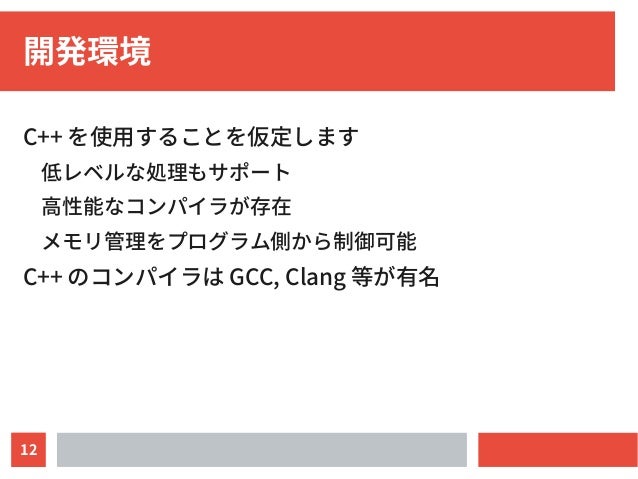

• 12. 12 開発環境 C++ を使用することを仮定します 低レベルな処理もサポート 高性能なコンパイラが存在 メモリ管理をプログラム側から制御可能 C++ のコンパイラは GCC, Clang 等が有名

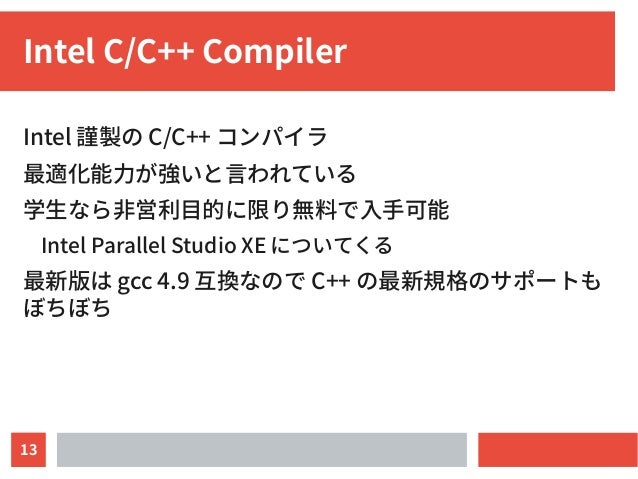

• 13. 13 Intel C/C++ Compiler Intel 謹製の C/C++ コンパイラ 最適化能力が強いと言われている 学生なら非営利目的に限り無料で入手可能 Intel Parallel Studio XE についてくる 最新版は gcc 4.9 互換なので C++ の最新規格のサポートも ぼちぼち

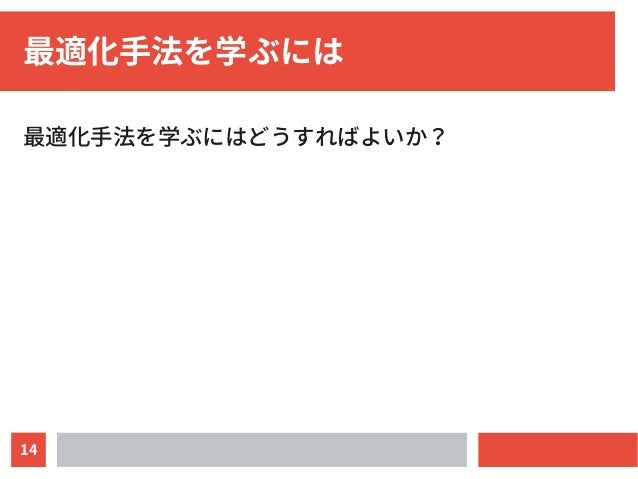

• 14. 14 最適化手法を学ぶには 最適化手法を学ぶにはどうすればよいか？

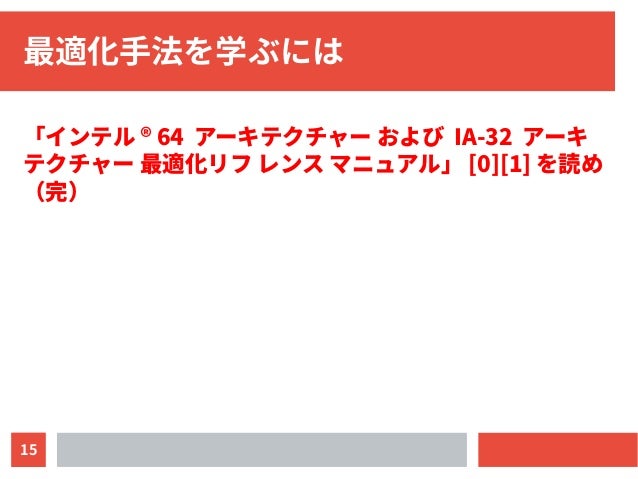

• 15. 15 最適化手法を学ぶには 「インテル ® 64 アーキテクチャー および IA-32 アーキ テクチャー 最適化リフ レンス マニュアル」 [0][1] を読め （完）

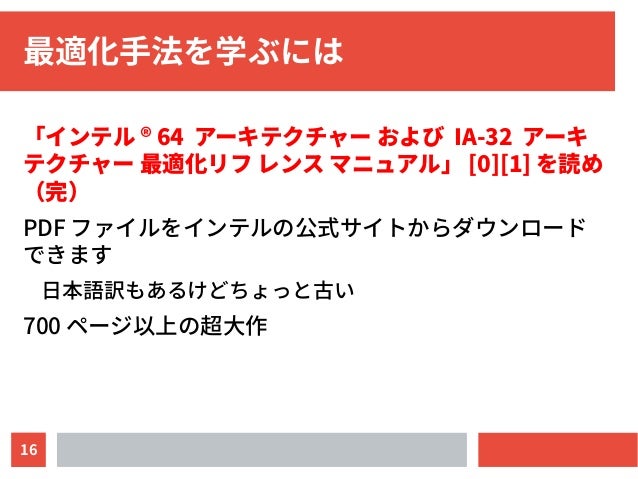

• 16. 16 最適化手法を学ぶには 「インテル ® 64 アーキテクチャー および IA-32 アーキ テクチャー 最適化リフ レンス マニュアル」 [0][1] を読め （完） PDF ファイルをインテルの公式サイトからダウンロード できます 日本語訳もあるけどちょっと古い 700 ページ以上の超大作

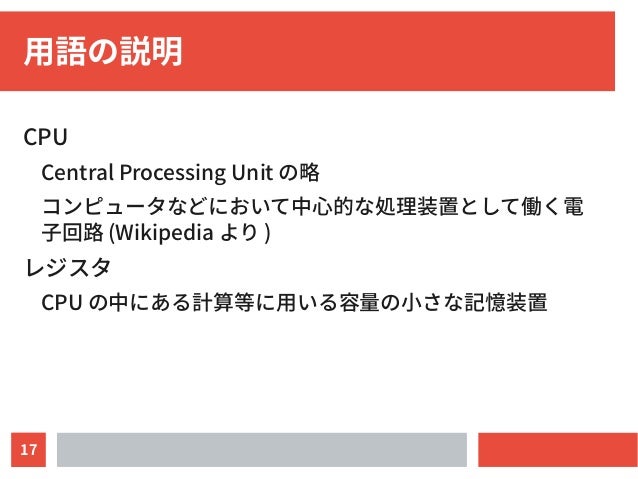

• 17. 17 用語の説明 CPU Central Processing Unit の略 コンピュータなどにおいて中心的な処理装置として働く電 子回路 (Wikipedia より ) レジスタ CPU の中にある計算等に用いる容量の小さな記憶装置

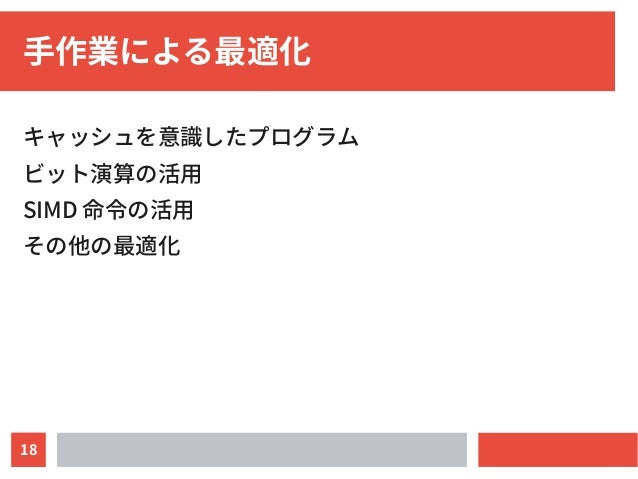

• 18. 18 手作業による最適化 キャッシュを意識したプログラム ビット演算の活用 SIMD 命令の活用 その他の最適化

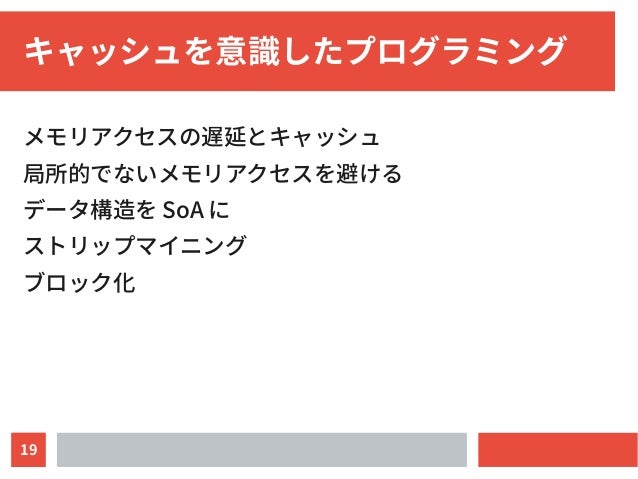

• 19. 19 キャッシュを意識したプログラミング メモリアクセスの遅延とキャッシュ 局所的でないメモリアクセスを避ける データ構造を SoA に ストリップマイニング ブロック化

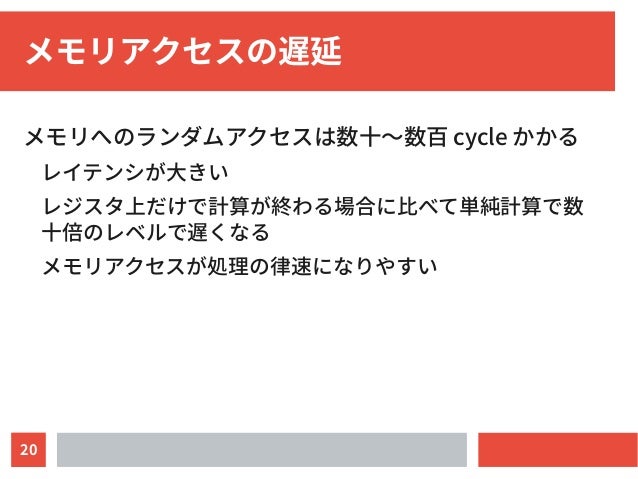

• 20. 20 メモリアクセスの遅延 メモリへのランダムアクセスは数十〜数百 cycle かかる レイテンシが大きい レジスタ上だけで計算が終わる場合に比べて単純計算で数 十倍のレベルで遅くなる メモリアクセスが処理の律速になりやすい

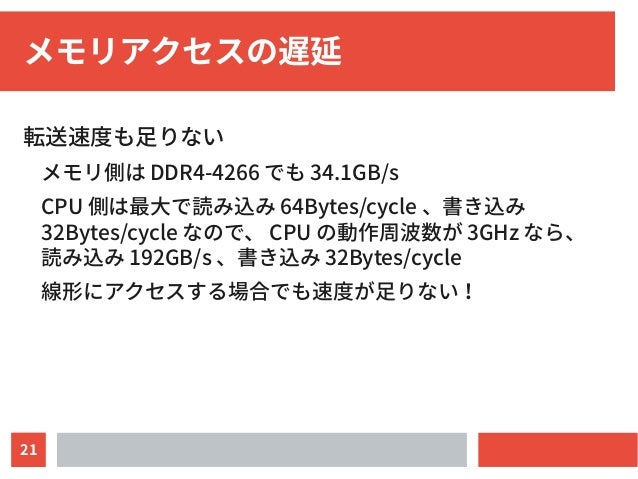

• 21. 21 メモリアクセスの遅延 転送速度も足りない メモリ側は DDR4-4266 でも 34.1GB/s CPU 側は最大で読み込み 64Bytes/cycle 、書き込み 32Bytes/cycle なので、 CPU の動作周波数が 3GHz なら、 読み込み 192GB/s 、書き込み 32Bytes/cycle 線形にアクセスする場合でも速度が足りない！

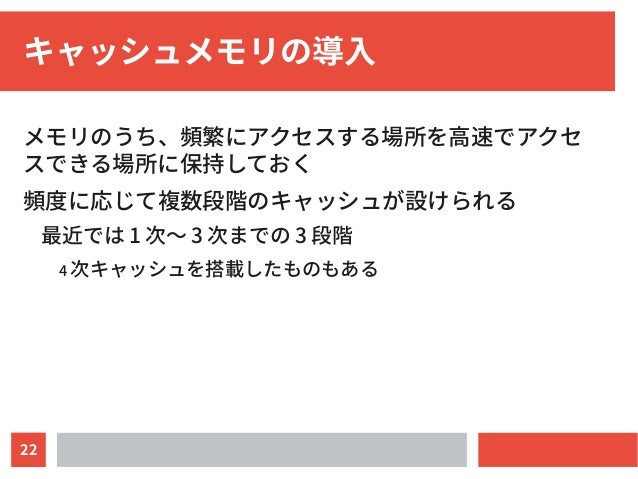

• 22. 22 キャッシュメモリの導入 メモリのうち、頻繁にアクセスする場所を高速でアクセ スできる場所に保持しておく 頻度に応じて複数段階のキャッシュが設けられる 最近では 1 次〜 3 次までの 3 段階 4 次キャッシュを搭載したものもある

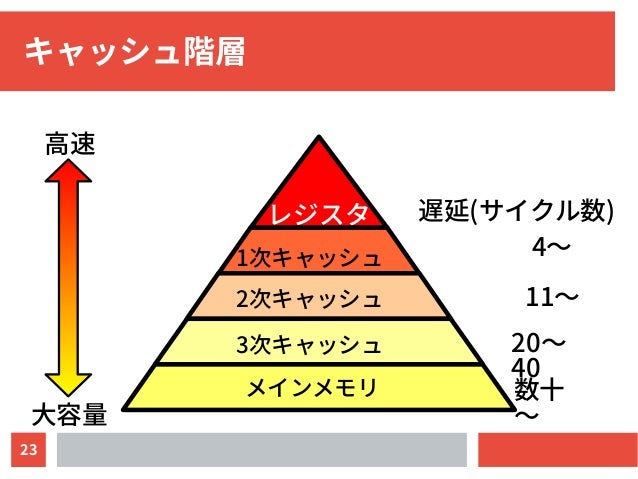

• 23. 23 キャッシュ階層 1次キャッシュ 2次キャッシュ 3次キャッシュ メインメモリ 4〜 遅延(サイクル数) 11〜 20〜 40 高速 大容量 レジスタ 数十 〜

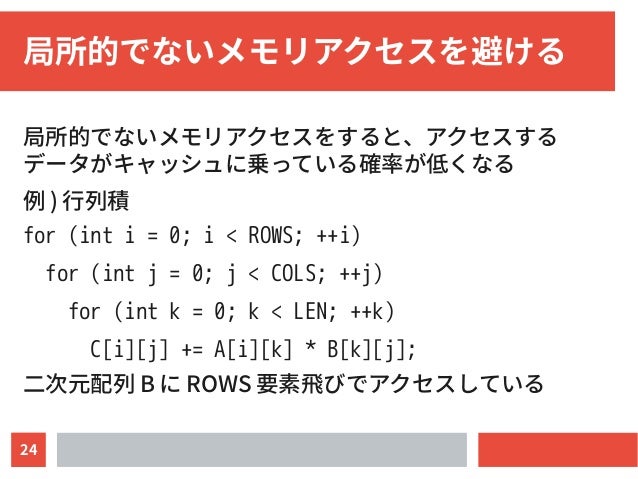

• 24. 24 局所的でないメモリアクセスを避ける 局所的でないメモリアクセスをすると、アクセスする データがキャッシュに乗っている確率が低くなる 例 ) 行列積 for (int i = 0; i < ROWS; ++i) for (int j = 0; j < COLS; ++j) for (int k = 0; k < LEN; ++k) C[i][j] += A[i][k] * B[k][j]; 二次元配列 B に ROWS 要素飛びでアクセスしている

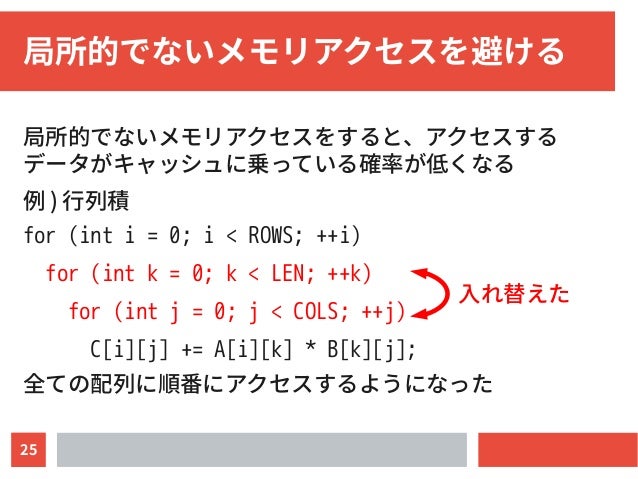

• 25. 25 局所的でないメモリアクセスを避ける 局所的でないメモリアクセスをすると、アクセスする データがキャッシュに乗っている確率が低くなる 例 ) 行列積 for (int i = 0; i < ROWS; ++i) for (int k = 0; k < LEN; ++k) for (int j = 0; j < COLS; ++j) C[i][j] += A[i][k] * B[k][j]; 全ての配列に順番にアクセスするようになった 入れ替えた

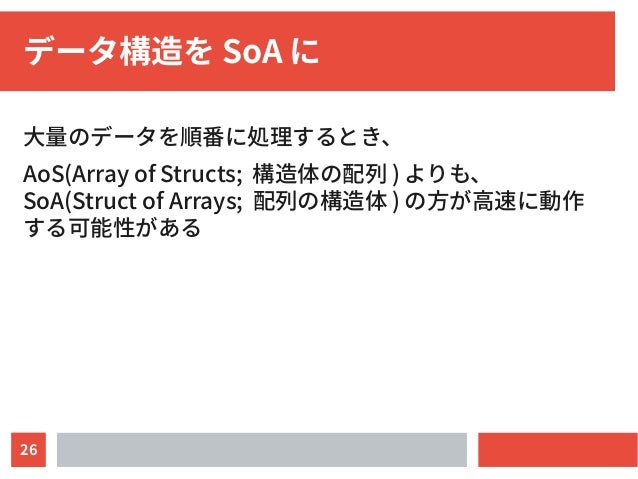

• 26. 26 データ構造を SoA に 大量のデータを順番に処理するとき、 AoS(Array of Structs; 構造体の配列 ) よりも、 SoA(Struct of Arrays; 配列の構造体 ) の方が高速に動作 する可能性がある

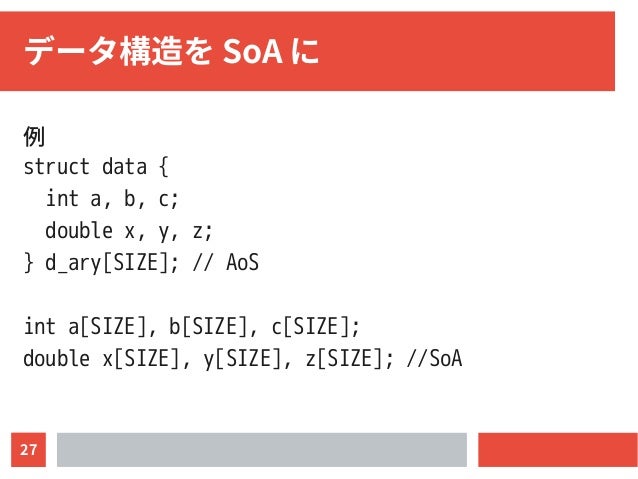

• 27. 27 データ構造を SoA に 例 struct data { int a, b, c; double x, y, z; } d_ary[SIZE]; // AoS int a[SIZE], b[SIZE], c[SIZE]; double x[SIZE], y[SIZE], z[SIZE]; //SoA

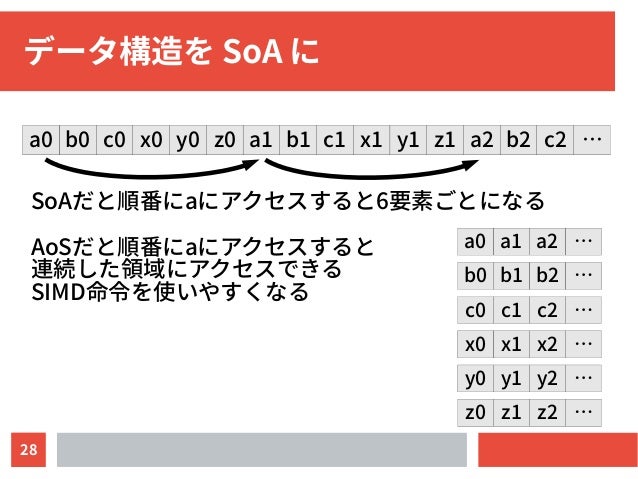

• 28. 28 データ構造を SoA に a0 b0 c0 x0 y0 z0 a1 b1 c1 x1 y1 z1 a2 b2 c2 … SoAだと順番にaにアクセスすると6要素ごとになる AoSだと順番にaにアクセスすると 連続した領域にアクセスできる SIMD命令を使いやすくなる a0 a1 a2 … b0 b1 b2 … c0 c1 c2 … x0 x1 x2 … y0 y1 y2 … z0 z1 z2 …

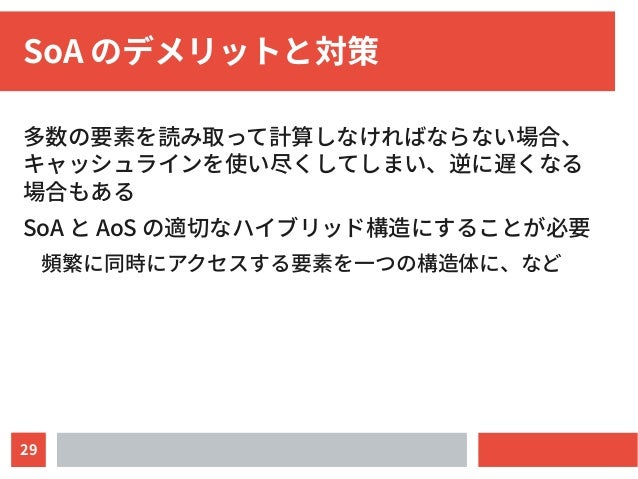

• 29. 29 SoA のデメリットと対策 多数の要素を読み取って計算しなければならない場合、 キャッシュラインを使い尽くしてしまい、逆に遅くなる 場合もある SoA と AoS の適切なハイブリッド構造にすることが必要 頻繁に同時にアクセスする要素を一つの構造体に、など

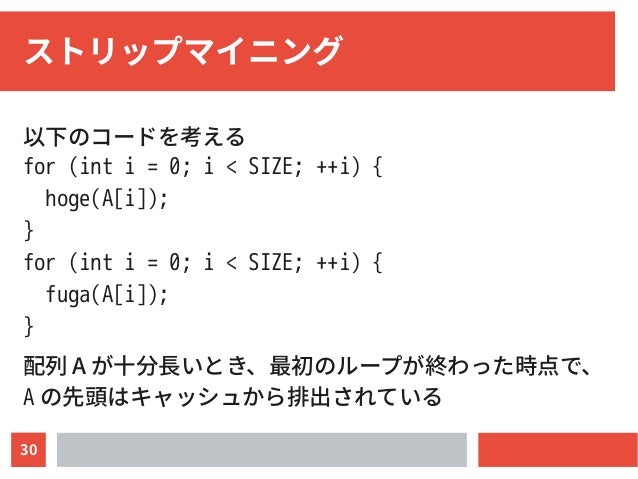

• 30. 30 ストリップマイニング 以下のコードを考える for (int i = 0; i < SIZE; ++i) { hoge(A[i]); } for (int i = 0; i < SIZE; ++i) { fuga(A[i]); } 配列 A が十分長いとき、最初のループが終わった時点で、 A の先頭はキャッシュから排出されている

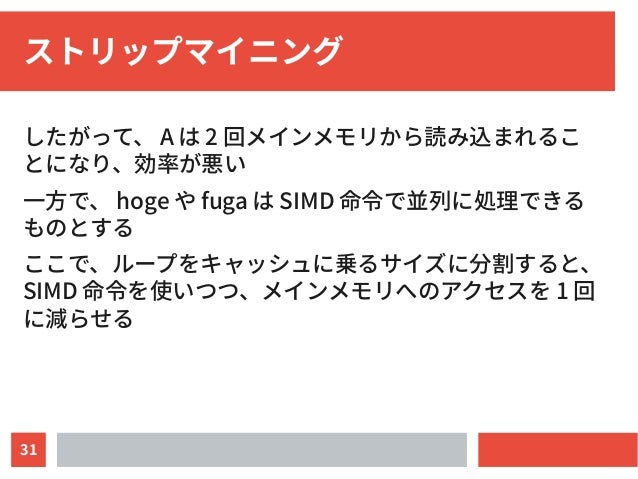

• 31. 31 ストリップマイニング したがって、 A は 2 回メインメモリから読み込まれるこ とになり、効率が悪い 一方で、 hoge や fuga は SIMD 命令で並列に処理できる ものとする ここで、ループをキャッシュに乗るサイズに分割すると、 SIMD 命令を使いつつ、メインメモリへのアクセスを 1 回 に減らせる

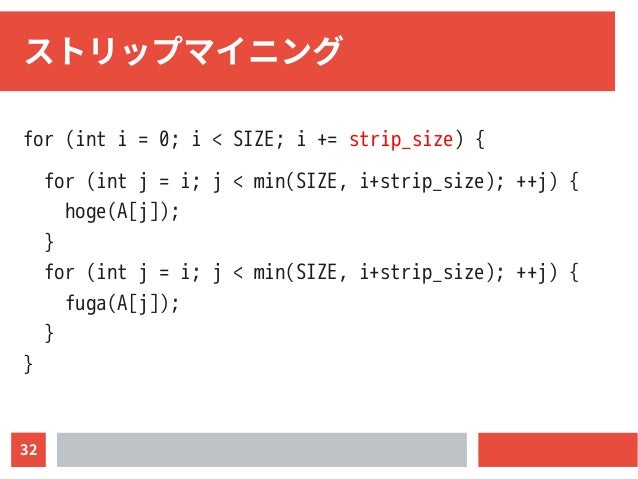

• 32. 32 ストリップマイニング for (int i = 0; i < SIZE; i += strip_size) { for (int j = i; j < min(SIZE, i+strip_size); ++j) { hoge(A[j]); } for (int j = i; j < min(SIZE, i+strip_size); ++j) { fuga(A[j]); } }

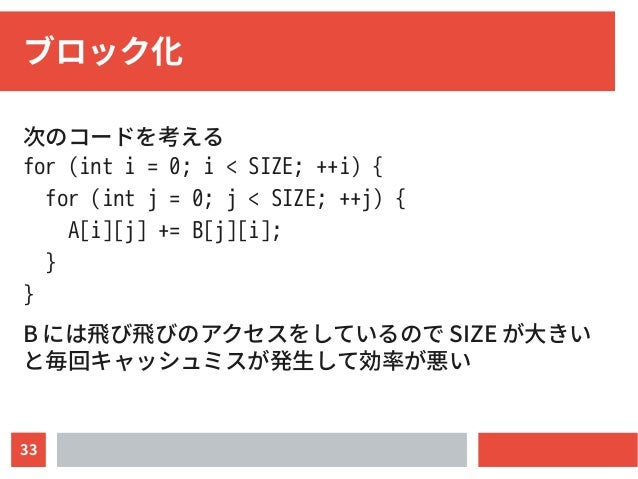

• 33. 33 ブロック化 次のコードを考える for (int i = 0; i < SIZE; ++i) { for (int j = 0; j < SIZE; ++j) { A[i][j] += B[j][i]; } } B には飛び飛びのアクセスをしているので SIZE が大きい と毎回キャッシュミスが発生して効率が悪い

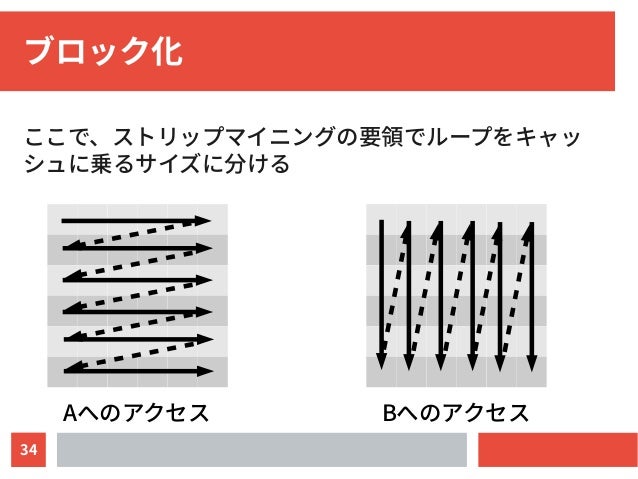

• 34. 34 ブロック化 ここで、ストリップマイニングの要領でループをキャッ シュに乗るサイズに分ける Aへのアクセス Bへのアクセス

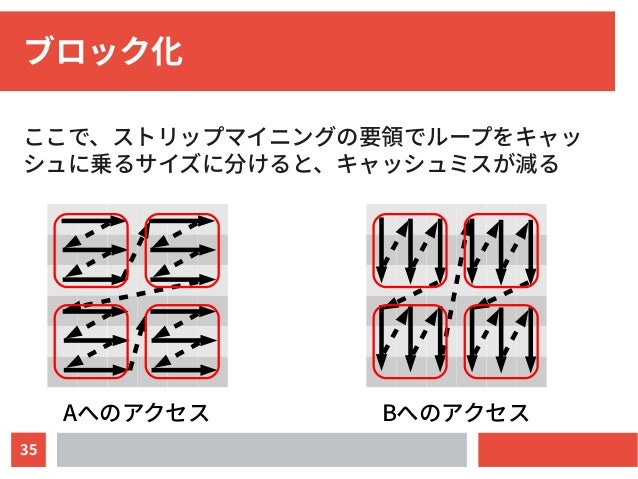

• 35. 35 ブロック化 ここで、ストリップマイニングの要領でループをキャッ シュに乗るサイズに分けると、キャッシュミスが減る Aへのアクセス Bへのアクセス

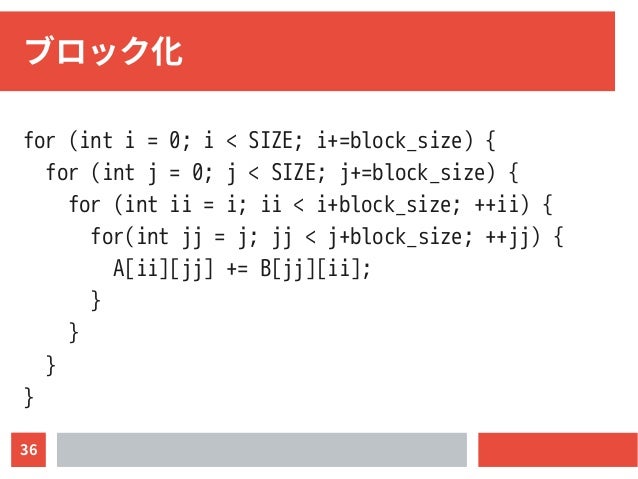

• 36. 36 ブロック化 for (int i = 0; i < SIZE; i+=block_size) { for (int j = 0; j < SIZE; j+=block_size) { for (int ii = i; ii < i+block_size; ++ii) { for(int jj = j; jj < j+block_size; ++jj) { A[ii][jj] += B[jj][ii]; } } } }

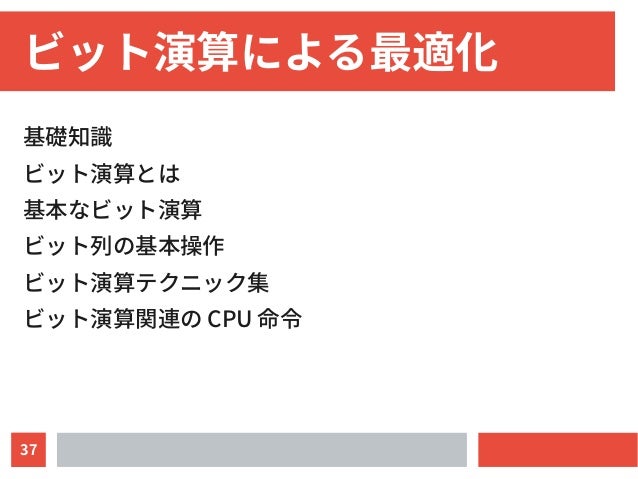

• 37. 37 ビット演算による最適化 基礎知識 ビット演算とは 基本なビット演算 ビット列の基本操作 ビット演算テクニック集 ビット演算関連の CPU 命令

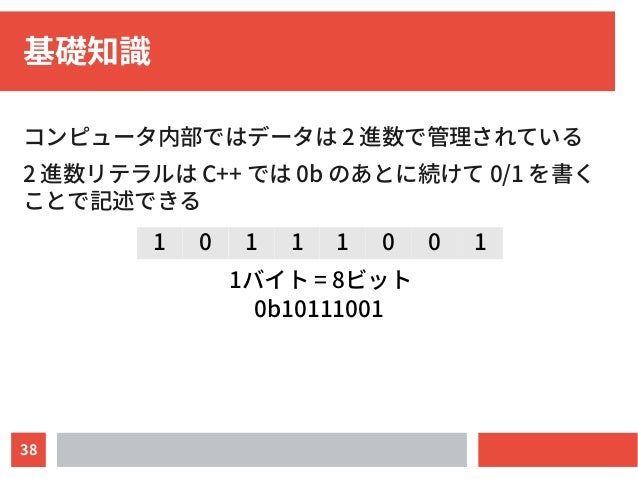

• 38. 38 基礎知識 コンピュータ内部ではデータは 2 進数で管理されている 2 進数リテラルは C++ では 0b のあとに続けて 0/1 を書く ことで記述できる 1 0 1 1 1 0 0 1 1バイト = 8ビット 0b10111001

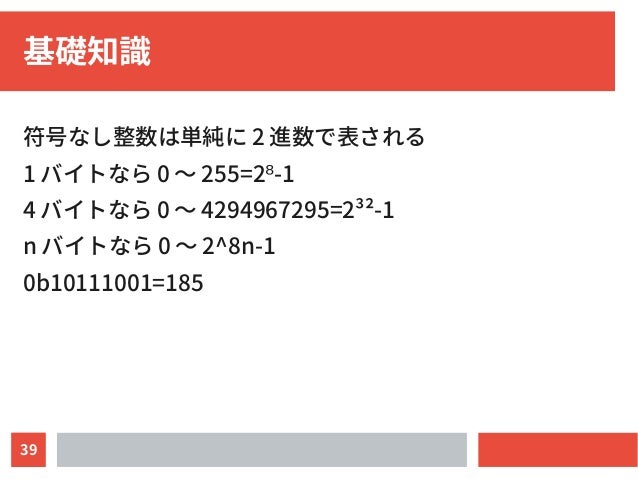

• 39. 39 基礎知識 符号なし整数は単純に 2 進数で表される 1 バイトなら 0 〜 255=2 -1⁸ 4 バイトなら 0 〜 4294967295=2³²-1 n バイトなら 0 〜 2^8n-1 0b10111001=185
• 40. 40 基礎知識 符号付き整数は一番上の桁が符号を表す ( 負の数なら 1) n ビット符号付き整数は、正の数なら符号なしと同じ 負の数なら、 mod 2^n で同じになる正の数の 2 進数表記 0b10111001 を 1 バイト符号付き整数だとみなすと、 0b10111001+0b01000111=2⁸ なので、 0b10111001=-0b01000111=-71

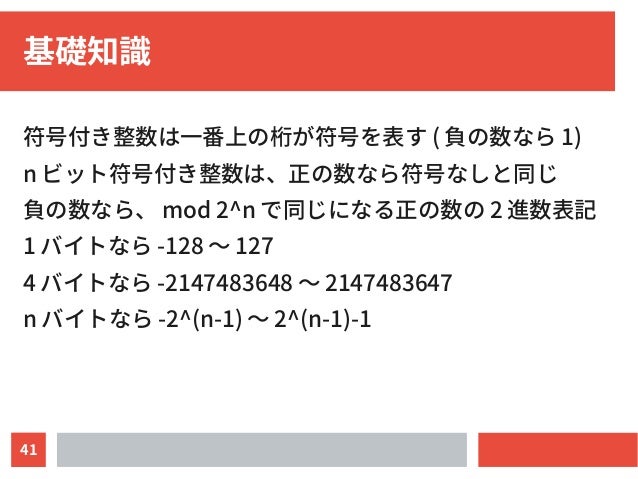

• 41. 41 基礎知識 符号付き整数は一番上の桁が符号を表す ( 負の数なら 1) n ビット符号付き整数は、正の数なら符号なしと同じ 負の数なら、 mod 2^n で同じになる正の数の 2 進数表記 1 バイトなら -128 〜 127 4 バイトなら -2147483648 〜 2147483647 n バイトなら -2^(n-1) 〜 2^(n-1)-1

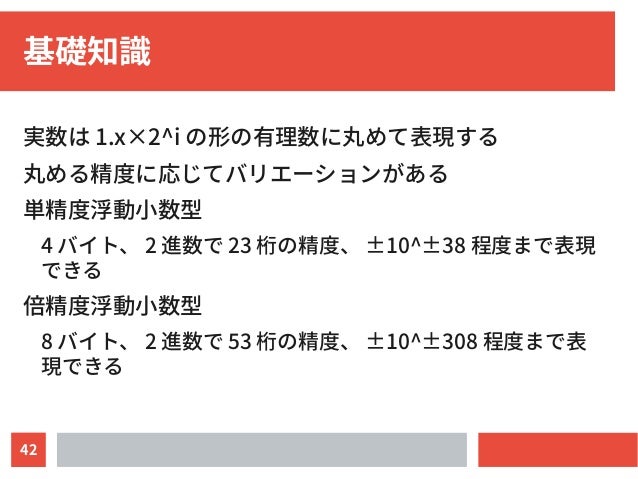

• 42. 42 基礎知識 実数は 1.x×2^i の形の有理数に丸めて表現する 丸める精度に応じてバリエーションがある 単精度浮動小数型 4 バイト、 2 進数で 23 桁の精度、 ±10^±38 程度まで表現 できる 倍精度浮動小数型 8 バイト、 2 進数で 53 桁の精度、 ±10^±308 程度まで表 現できる

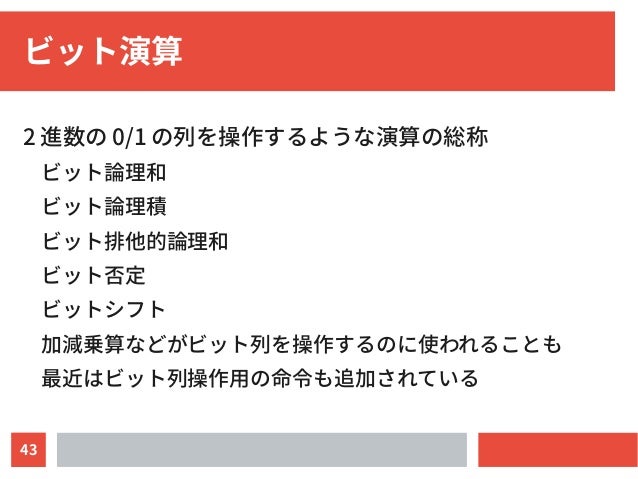

• 43. 43 ビット演算 2 進数の 0/1 の列を操作するような演算の総称 ビット論理和 ビット論理積 ビット排他的論理和 ビット否定 ビットシフト 加減乗算などがビット列を操作するのに使われることも 最近はビット列操作用の命令も追加されている

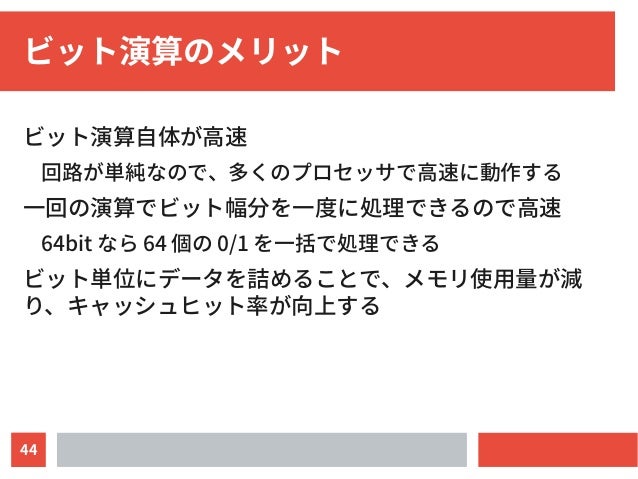

• 44. 44 ビット演算のメリット ビット演算自体が高速 回路が単純なので、多くのプロセッサで高速に動作する 一回の演算でビット幅分を一度に処理できるので高速 64bit なら 64 個の 0/1 を一括で処理できる ビット単位にデータを詰めることで、メモリ使用量が減 り、キャッシュヒット率が向上する

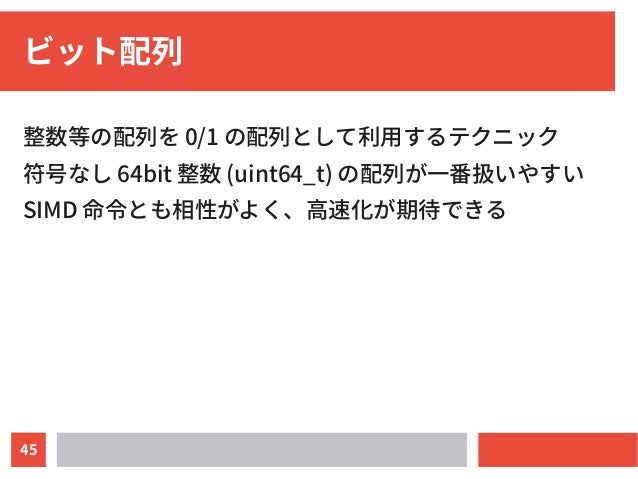

• 45. 45 ビット配列 整数等の配列を 0/1 の配列として利用するテクニック 符号なし 64bit 整数 (uint64_t) の配列が一番扱いやすい SIMD 命令とも相性がよく、高速化が期待できる

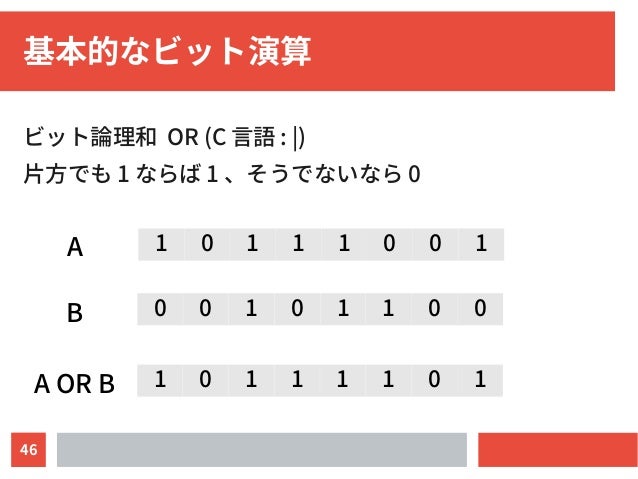

• 46. 46 基本的なビット演算 ビット論理和 OR (C 言語 : |) 片方でも 1 ならば 1 、そうでないなら 0 0 0 1 0 1 1 0 0 1 0 1 1 1 0 0 1 1 0 1 1 1 1 0 1 A B A OR B

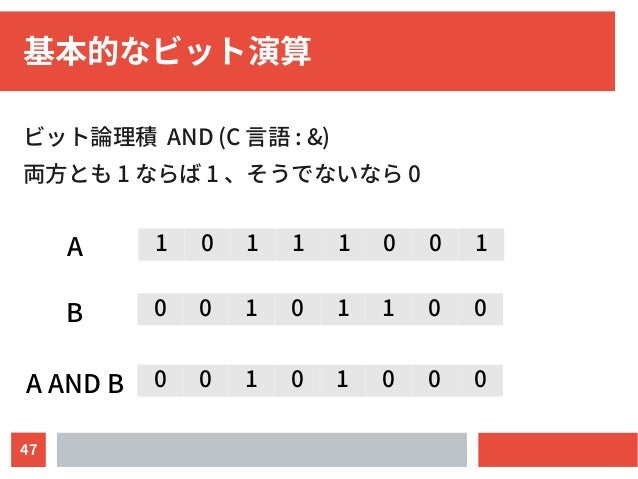

• 47. 47 基本的なビット演算 ビット論理積 AND (C 言語 : &) 両方とも 1 ならば 1 、そうでないなら 0 0 0 1 0 1 1 0 0 1 0 1 1 1 0 0 1 0 0 1 0 1 0 0 0 A B A AND B

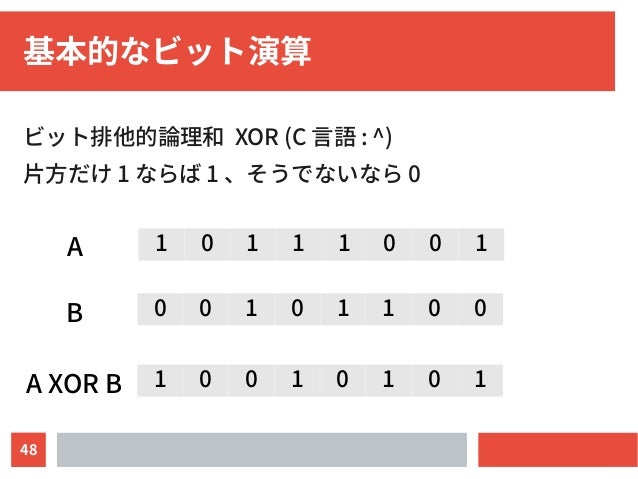

• 48. 48 基本的なビット演算 ビット排他的論理和 XOR (C 言語 : ^) 片方だけ 1 ならば 1 、そうでないなら 0 0 0 1 0 1 1 0 0 1 0 1 1 1 0 0 1 1 0 0 1 0 1 0 1 A B A XOR B

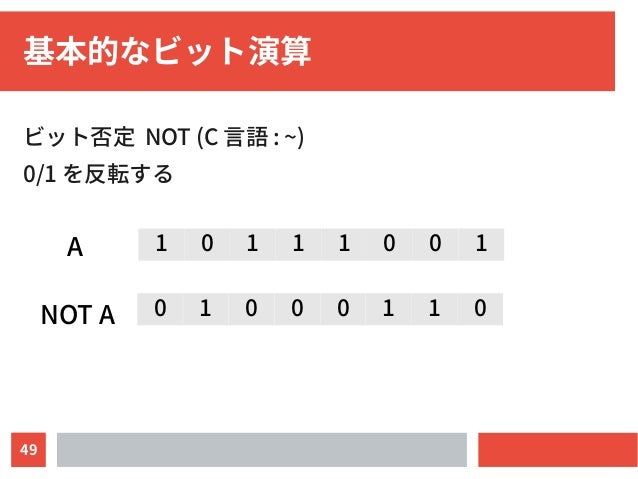

• 49. 49 基本的なビット演算 ビット否定 NOT (C 言語 : ~) 0/1 を反転する 0 1 0 0 0 1 1 0 1 0 1 1 1 0 0 1A NOT A

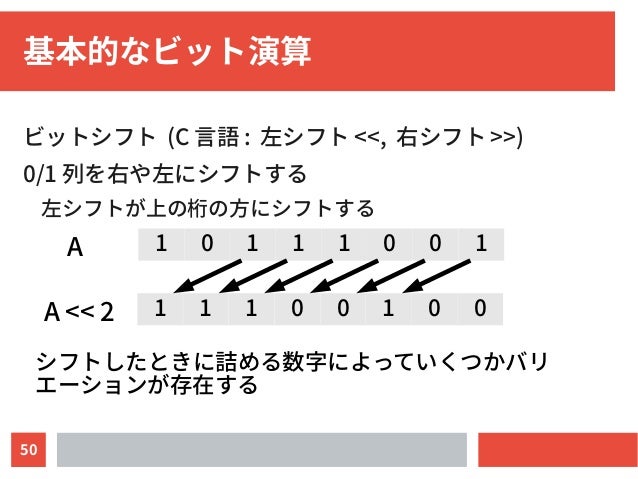

• 50. 50 基本的なビット演算 ビットシフト (C 言語 : 左シフト <<, 右シフト >>) 0/1 列を右や左にシフトする 左シフトが上の桁の方にシフトする 1 1 1 0 0 1 0 0 1 0 1 1 1 0 0 1A A << 2 シフトしたときに詰める数字によっていくつかバリ エーションが存在する

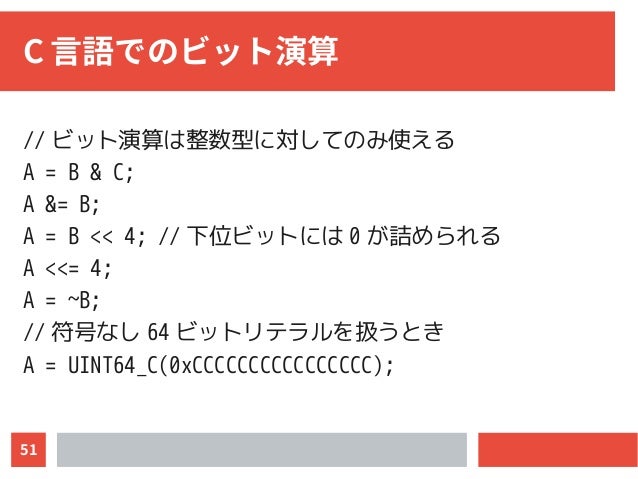

• 51. 51 C 言語でのビット演算 // ビット演算は整数型に対してのみ使える A = B & C; A &= B; A = B << 4; // 下位ビットには 0 が詰められる A <<= 4; A = ~B; // 符号なし 64 ビットリテラルを扱うとき A = UINT64_C(0xCCCCCCCCCCCCCCCC);

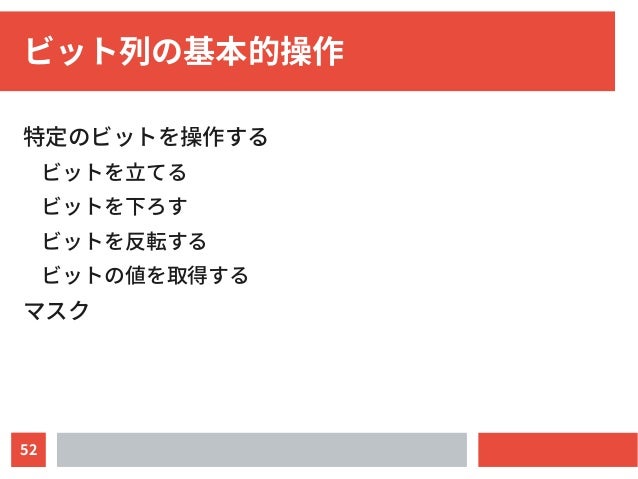

• 52. 52 ビット列の基本的操作 特定のビットを操作する ビットを立てる ビットを下ろす ビットを反転する ビットの値を取得する マスク

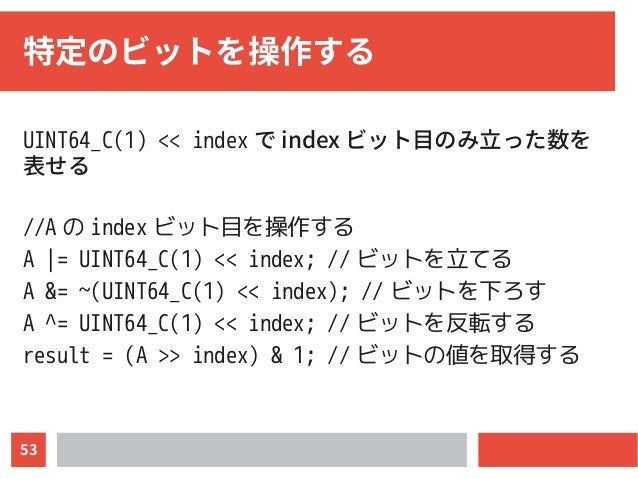

• 53. 53 特定のビットを操作する UINT64_C(1) << index で index ビット目のみ立った数を 表せる //A の index ビット目を操作する A |= UINT64_C(1) << index; // ビットを立てる A &= ~(UINT64_C(1) << index); // ビットを下ろす A ^= UINT64_C(1) << index; // ビットを反転する result = (A >> index) & 1; // ビットの値を取得する

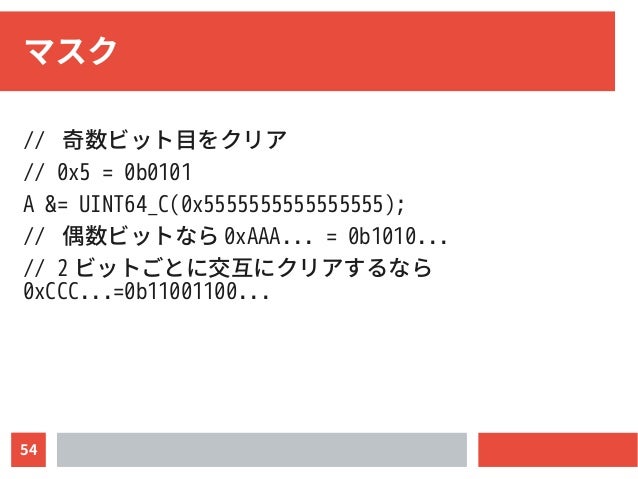

• 54. 54 マスク // 奇数ビット目をクリア // 0x5 = 0b0101 A &= UINT64_C(0x5555555555555555); // 偶数ビットなら 0xAAA... = 0b1010... // 2 ビットごとに交互にクリアするなら 0xCCC...=0b11001100...

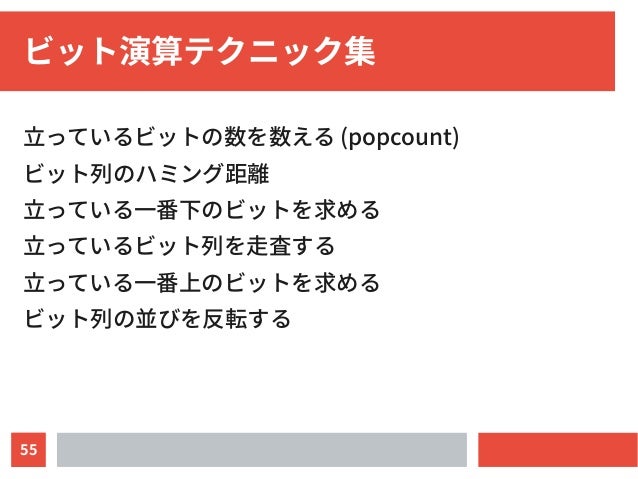

• 55. 55 ビット演算テクニック集 立っているビットの数を数える (popcount) ビット列のハミング距離 立っている一番下のビットを求める 立っているビット列を走査する 立っている一番上のビットを求める ビット列の並びを反転する

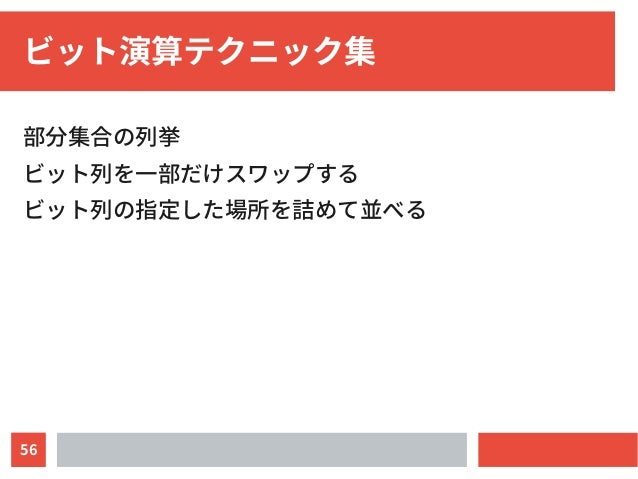

• 56. 56 ビット演算テクニック集 部分集合の列挙 ビット列を一部だけスワップする ビット列の指定した場所を詰めて並べる

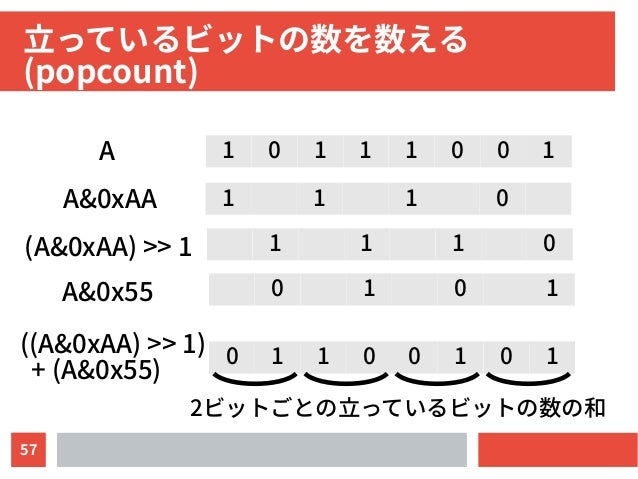

• 57. 57 立っているビットの数を数える (popcount) 1 0 1 1 1 0 0 1 1 1 1 0 1 1 1 0 A A&0xAA (A&0xAA) >> 1 0 1 0 1A&0x55 0 1 1 0 0 1 0 1((A&0xAA) >> 1) + (A&0x55) 2ビットごとの立っているビットの数の和

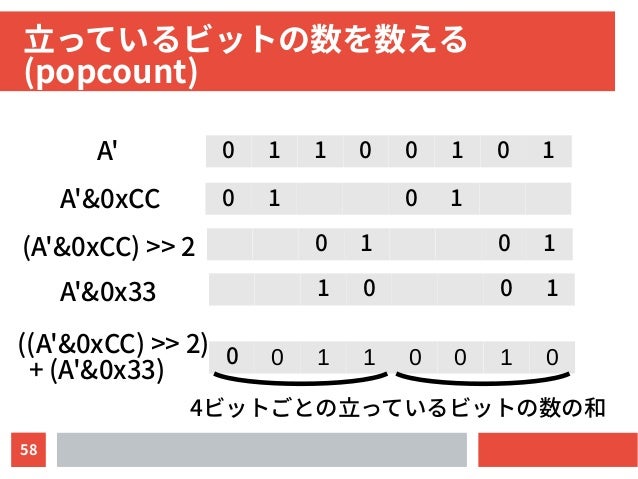

• 58. 58 立っているビットの数を数える (popcount) 0 1 1 0 0 1 0 1 0 1 0 1 0 1 0 1 A' A'&0xCC (A'&0xCC) >> 2 1 0 0 1A'&0x33 0 0 1 1 0 0 1 0 ((A'&0xCC) >> 2) + (A'&0x33) 4ビットごとの立っているビットの数の和

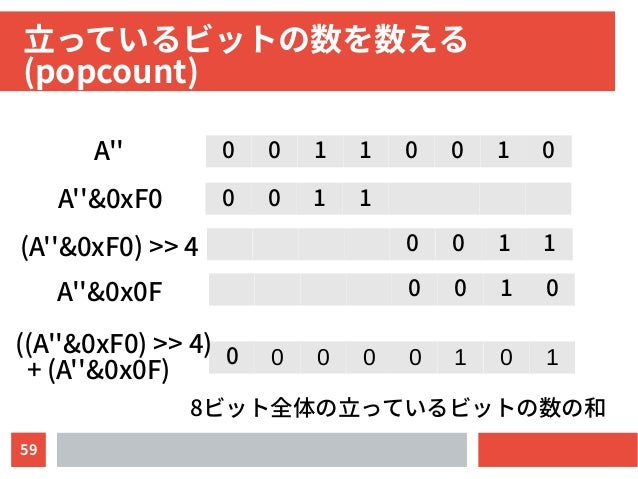

• 59. 59 立っているビットの数を数える (popcount) 0 0 1 1 0 0 1 0 0 0 1 1 0 0 1 1 A'' A''&0xF0 (A''&0xF0) >> 4 0 0 1 0A''&0x0F 0 0 0 0 0 1 0 1 ((A''&0xF0) >> 4) + (A''&0x0F) 8ビット全体の立っているビットの数の和

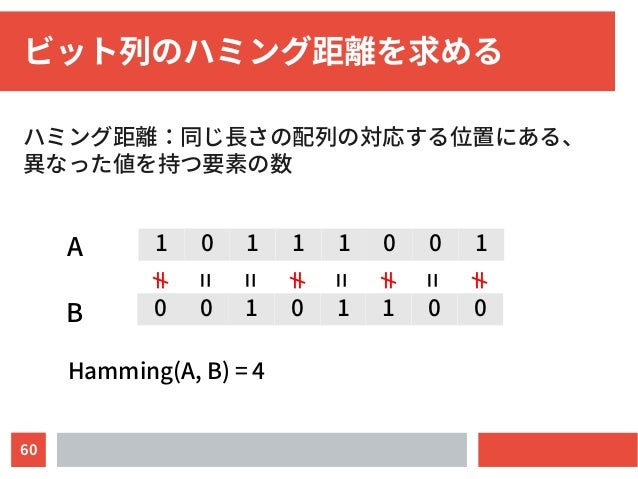

• 60. 60 ビット列のハミング距離を求める ハミング距離：同じ長さの配列の対応する位置にある、 異なった値を持つ要素の数 0 0 1 0 1 1 0 0 1 0 1 1 1 0 0 1A B Hamming(A, B) = 4 ≠ ≠ ≠ ≠ = = = =

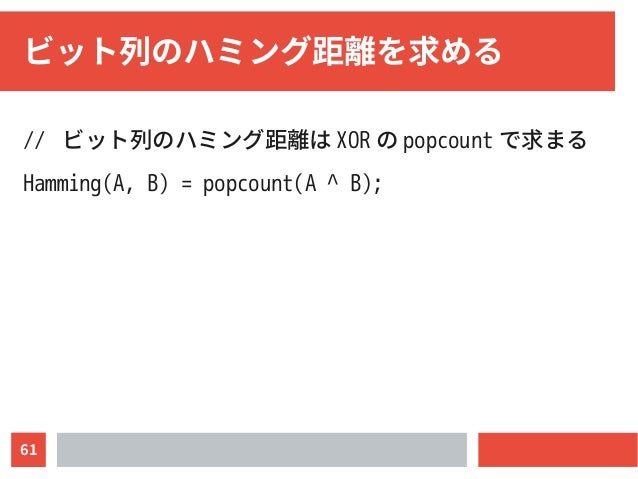

• 61. 61 ビット列のハミング距離を求める // ビット列のハミング距離は XOR の popcount で求まる Hamming(A, B) = popcount(A ^ B);

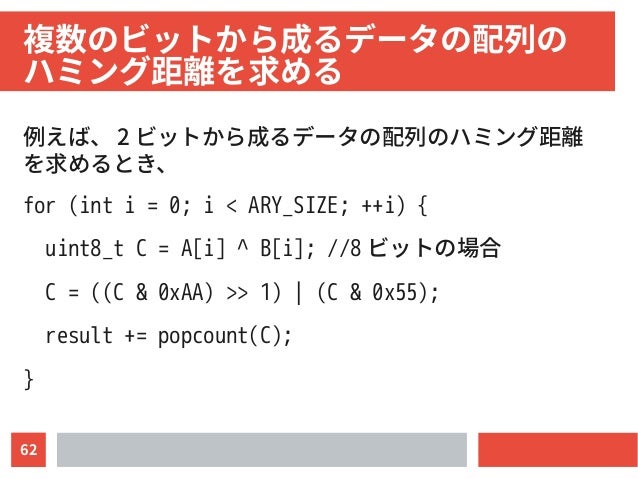

• 62. 62 複数のビットから成るデータの配列の　 ハミング距離を求める 例えば、 2 ビットから成るデータの配列のハミング距離 を求めるとき、 for (int i = 0; i < ARY_SIZE; ++i) { uint8_t C = A[i] ^ B[i]; //8 ビットの場合 C = ((C & 0xAA) >> 1) | (C & 0x55); result += popcount(C); }

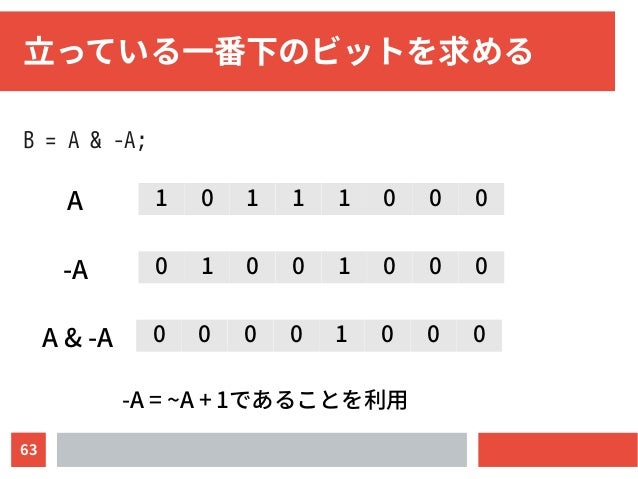

• 63. 63 立っている一番下のビットを求める B = A & -A; 1 0 1 1 1 0 0 0A 0 1 0 0 1 0 0 0-A 0 0 0 0 1 0 0 0A & -A -A = ~A + 1であることを利用

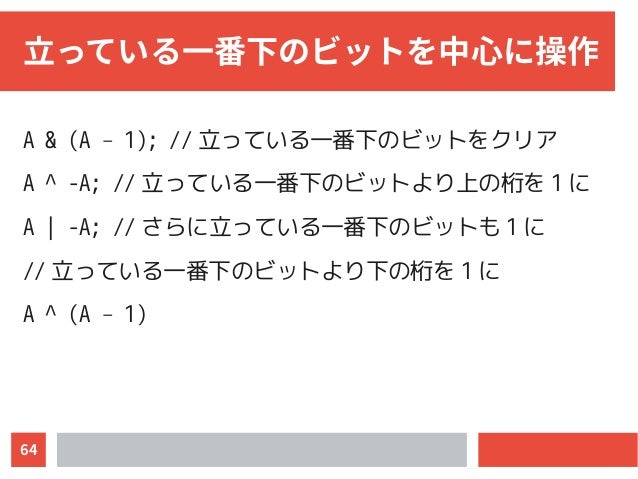

• 64. 64 立っている一番下のビットを中心に操作 A & (A – 1); // 立っている一番下のビットをクリア A ^ -A; // 立っている一番下のビットより上の桁を 1 に A | -A; // さらに立っている一番下のビットも 1 に // 立っている一番下のビットより下の桁を 1 に A ^ (A – 1)

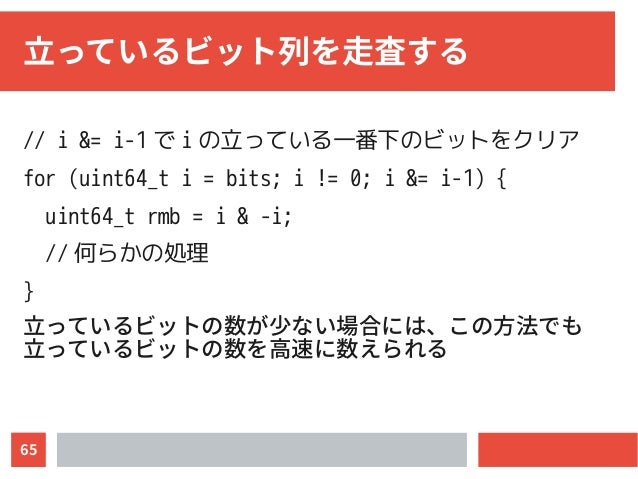

• 65. 65 立っているビット列を走査する // i &= i-1 で i の立っている一番下のビットをクリア for (uint64_t i = bits; i != 0; i &= i-1) { uint64_t rmb = i & -i; // 何らかの処理 } 立っているビットの数が少ない場合には、この方法でも 立っているビットの数を高速に数えられる

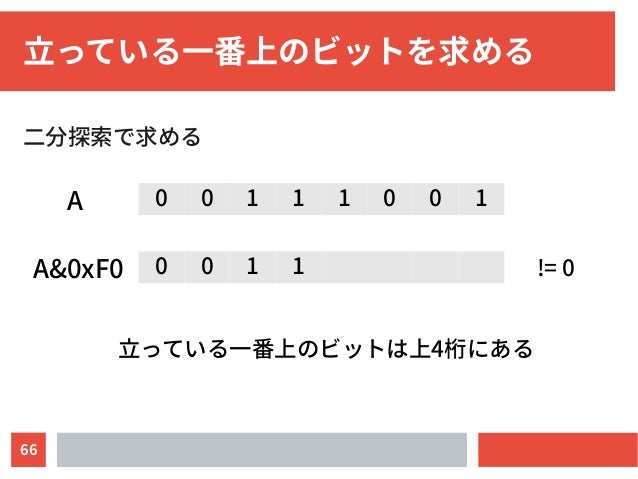

• 66. 66 立っている一番上のビットを求める 二分探索で求める 0 0 1 1 1 0 0 1A 0 0 1 1A&0xF0 != 0 立っている一番上のビットは上4桁にある

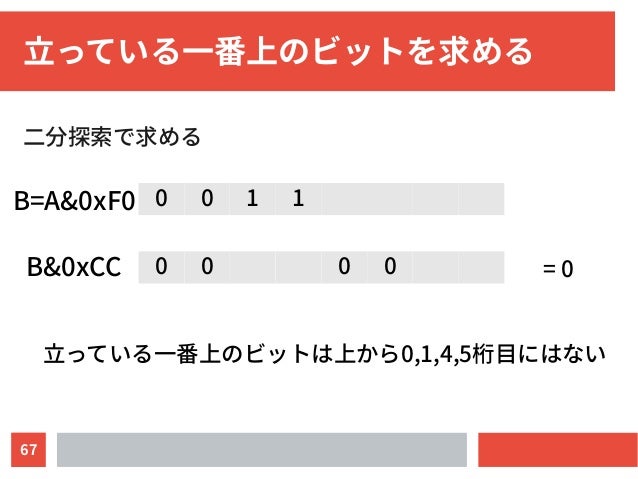

• 67. 67 立っている一番上のビットを求める 二分探索で求める 0 0 1 1B=A&0xF0 立っている一番上のビットは上から0,1,4,5桁目にはない B&0xCC 0 0 0 0 = 0

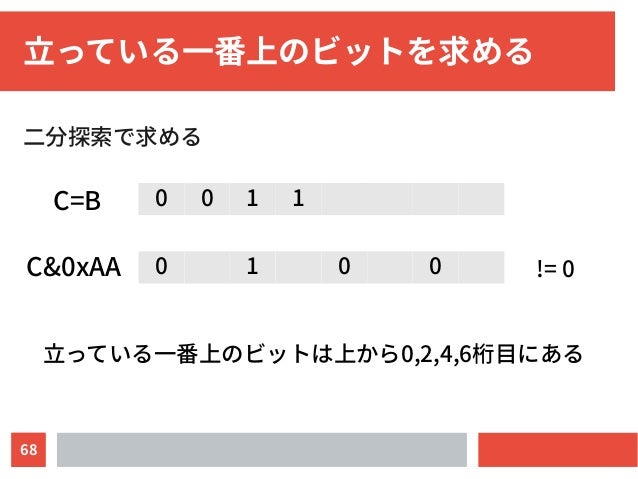

• 68. 68 立っている一番上のビットを求める 二分探索で求める 0 0 1 1C=B 立っている一番上のビットは上から0,2,4,6桁目にある C&0xAA 0 1 0 0 != 0

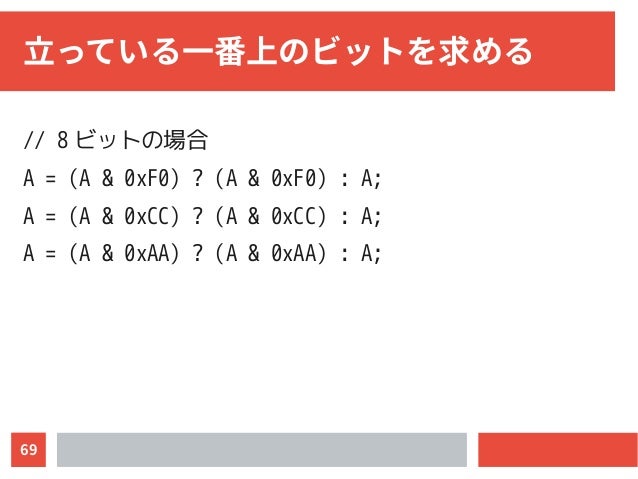

• 69. 69 立っている一番上のビットを求める // 8 ビットの場合 A = (A & 0xF0) ? (A & 0xF0) : A; A = (A & 0xCC) ? (A & 0xCC) : A; A = (A & 0xAA) ? (A & 0xAA) : A;

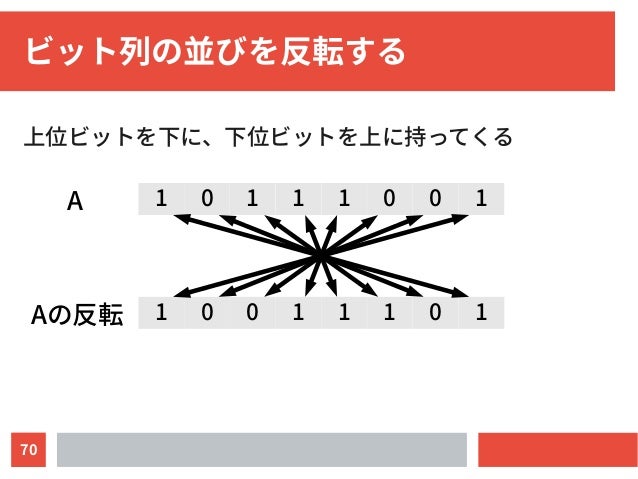

• 70. 70 ビット列の並びを反転する 上位ビットを下に、下位ビットを上に持ってくる 1 0 1 1 1 0 0 1A 1 0 0 1 1 1 0 1Aの反転

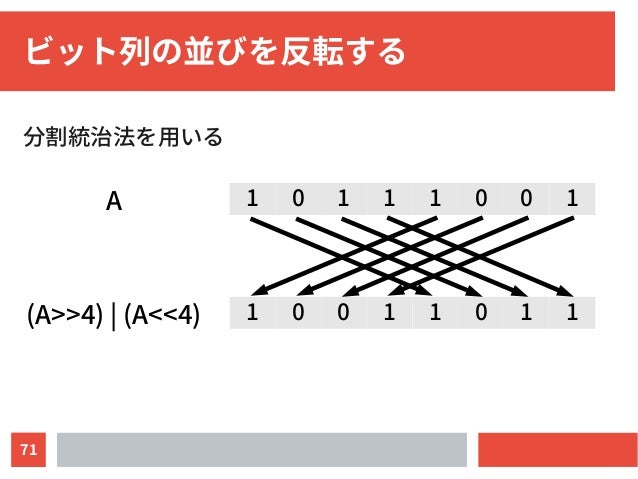

• 71. 71 ビット列の並びを反転する 分割統治法を用いる 1 0 1 1 1 0 0 1A 1 0 0 1 1 0 1 1(A>>4) | (A<<4)

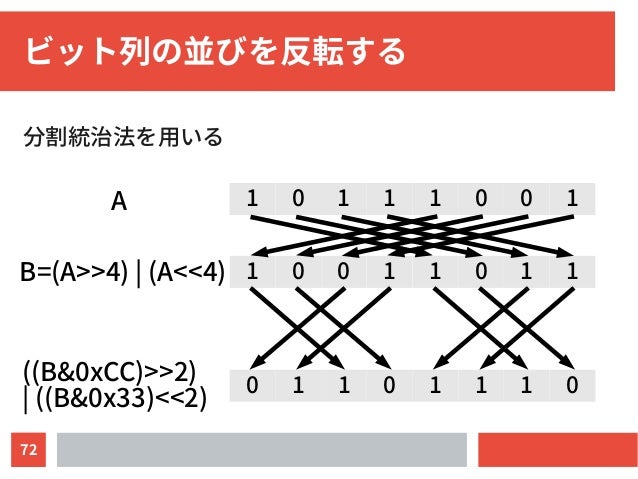

• 72. 72 ビット列の並びを反転する 分割統治法を用いる 1 0 1 1 1 0 0 1A 1 0 0 1 1 0 1 1B=(A>>4) | (A<<4) 0 1 1 0 1 1 1 0 ((B&0xCC)>>2) | ((B&0x33)<<2)

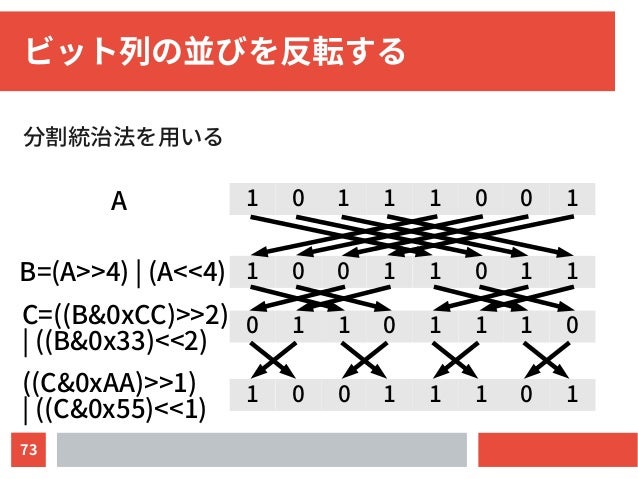

• 73. 73 ビット列の並びを反転する 分割統治法を用いる 1 0 1 1 1 0 0 1A 1 0 0 1 1 0 1 1B=(A>>4) | (A<<4) 0 1 1 0 1 1 1 0C=((B&0xCC)>>2) | ((B&0x33)<<2) ((C&0xAA)>>1) | ((C&0x55)<<1) 1 0 0 1 1 1 0 1

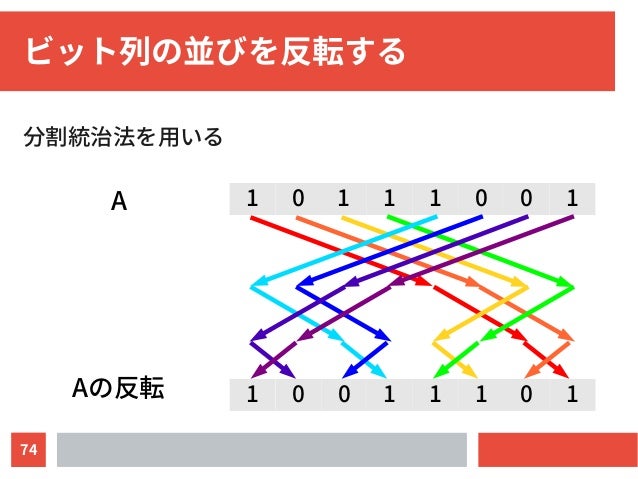

• 74. 74 ビット列の並びを反転する 分割統治法を用いる 1 0 1 1 1 0 0 1A 1 0 0 1 1 1 0 1Aの反転

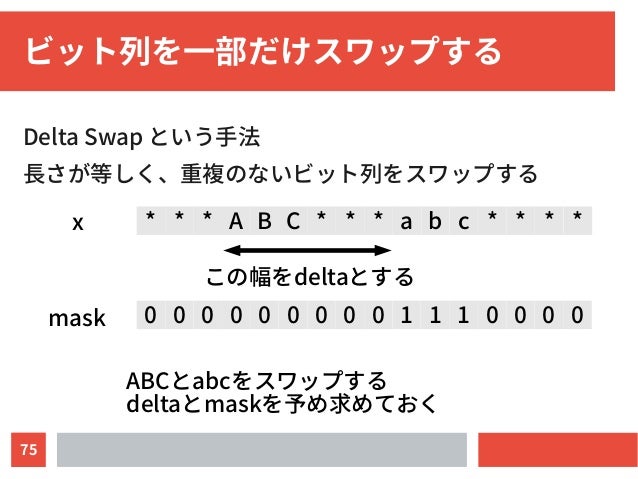

• 75. 75 ビット列を一部だけスワップする Delta Swap という手法 長さが等しく、重複のないビット列をスワップする * * * A B C * * * a b c * * * * この幅をdeltaとする 0 0 0 0 0 0 0 0 0 1 1 1 0 0 0 0 x mask ABCとabcをスワップする deltaとmaskを予め求めておく

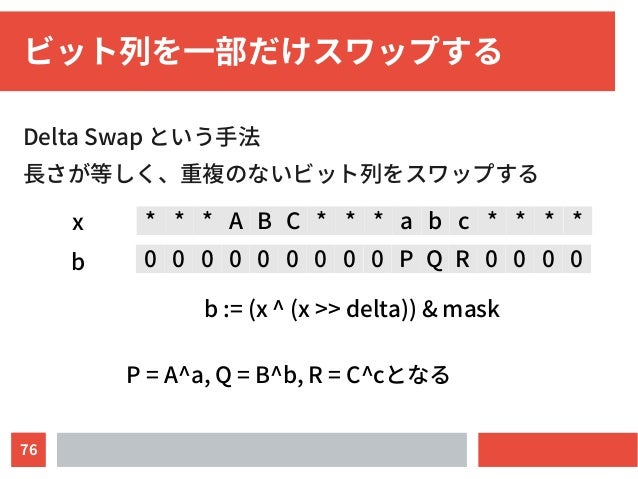

• 76. 76 ビット列を一部だけスワップする Delta Swap という手法 長さが等しく、重複のないビット列をスワップする * * * A B C * * * a b c * * * * 0 0 0 0 0 0 0 0 0 P Q R 0 0 0 0 x b := (x ^ (x >> delta)) & mask P = A^a, Q = B^b, R = C^cとなる b

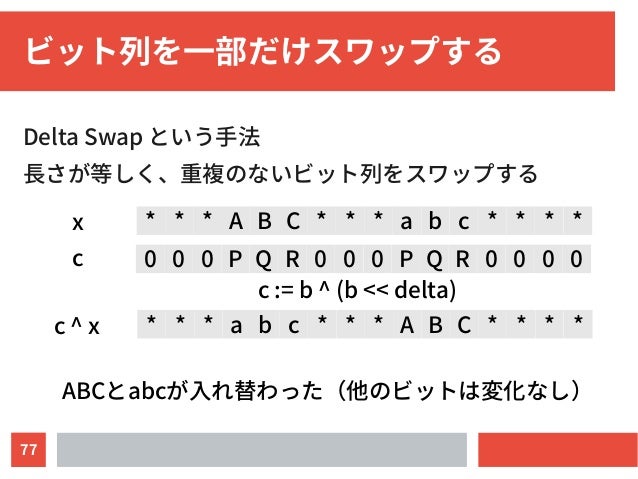

• 77. 77 ビット列を一部だけスワップする Delta Swap という手法 長さが等しく、重複のないビット列をスワップする * * * A B C * * * a b c * * * * 0 0 0 P Q R 0 0 0 P Q R 0 0 0 0 x ABCとabcが入れ替わった（他のビットは変化なし） c := b ^ (b << delta) c * * * a b c * * * A B C * * * *c ^ x

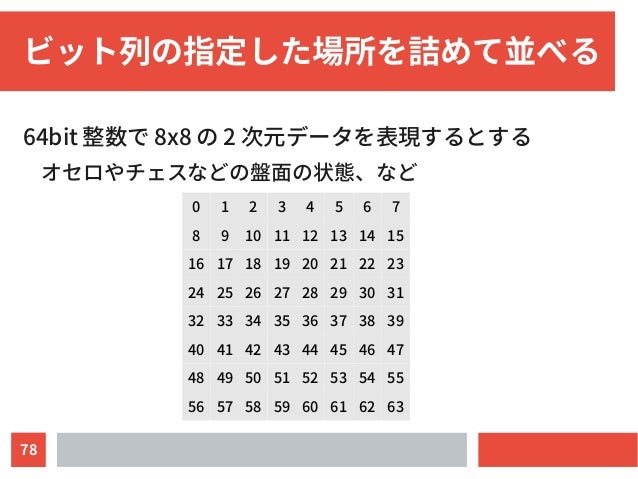

• 78. 78 ビット列の指定した場所を詰めて並べる 64bit 整数で 8x8 の 2 次元データを表現するとする オセロやチェスなどの盤面の状態、など 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63

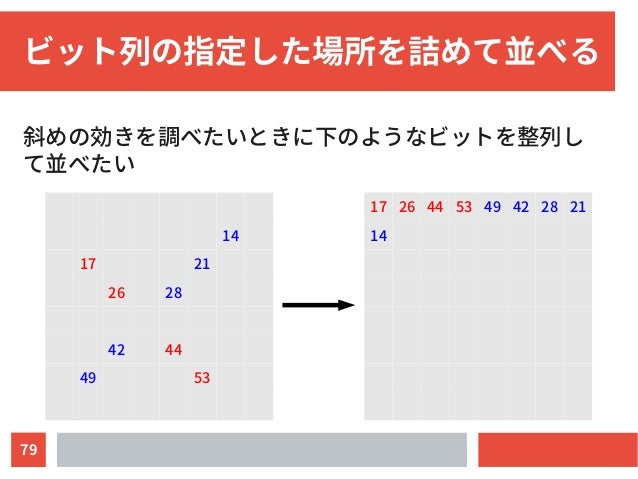

• 79. 79 ビット列の指定した場所を詰めて並べる 斜めの効きを調べたいときに下のようなビットを整列し て並べたい 14 17 21 26 28 42 44 49 53 17 26 44 53 49 42 28 21 14

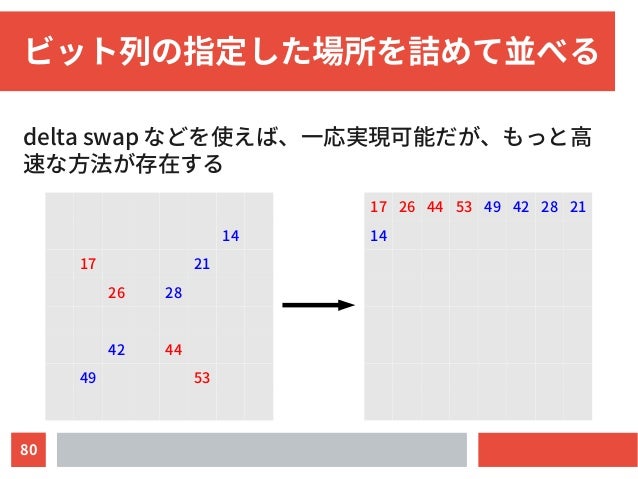

• 80. 80 ビット列の指定した場所を詰めて並べる delta swap などを使えば、一応実現可能だが、もっと高 速な方法が存在する 14 17 21 26 28 42 44 49 53 17 26 44 53 49 42 28 21 14

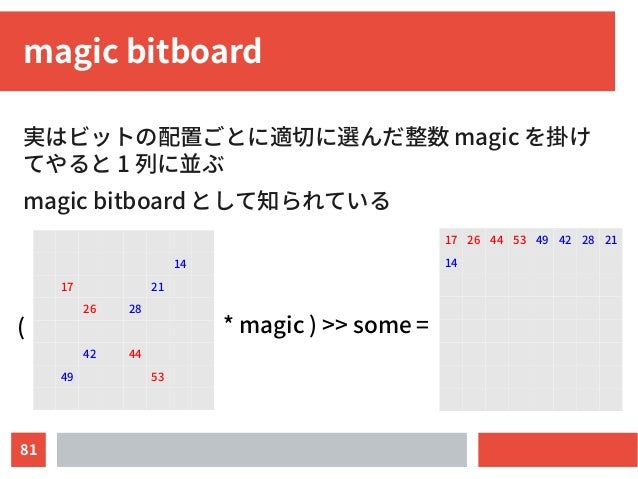

• 81. 81 magic bitboard 実はビットの配置ごとに適切に選んだ整数 magic を掛け てやると 1 列に並ぶ magic bitboard として知られている 14 17 21 26 28 42 44 49 53 17 26 44 53 49 42 28 21 14 * magic ) >> some =(

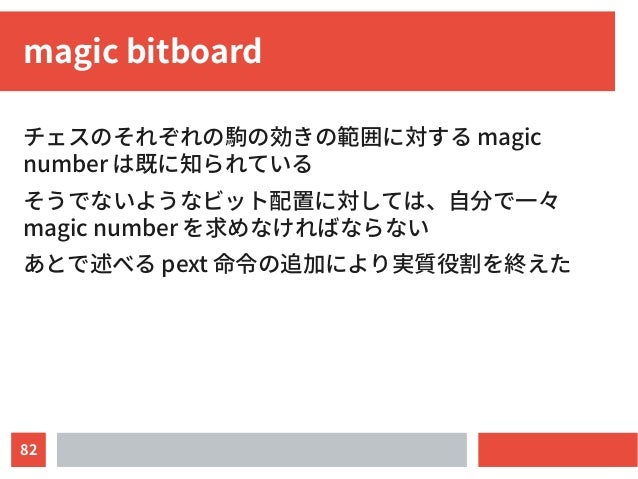

• 82. 82 magic bitboard チェスのそれぞれの駒の効きの範囲に対する magic number は既に知られている そうでないようなビット配置に対しては、自分で一々 magic number を求めなければならない あとで述べる pext 命令の追加により実質役割を終えた

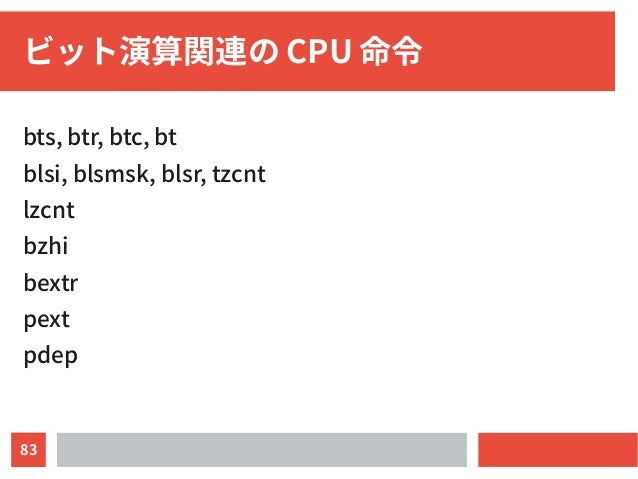

• 83. 83 ビット演算関連の CPU 命令 bts, btr, btc, bt blsi, blsmsk, blsr, tzcnt lzcnt bzhi bextr pext pdep

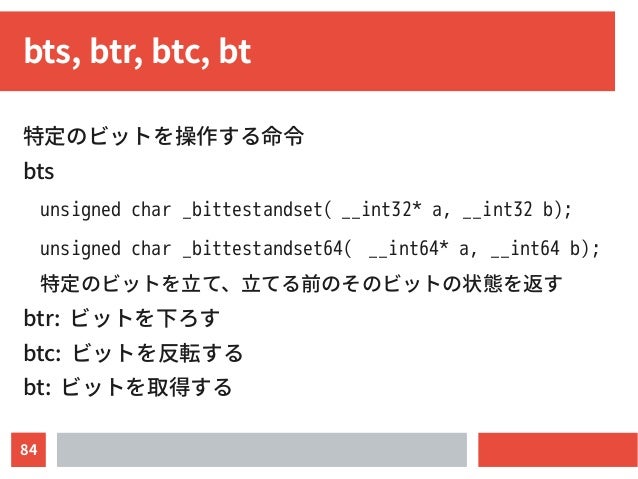

• 84. 84 bts, btr, btc, bt 特定のビットを操作する命令 bts unsigned char _bittestandset( __int32* a, __int32 b); unsigned char _bittestandset64( __int64* a, __int64 b); 特定のビットを立て、立てる前のそのビットの状態を返す btr: ビットを下ろす btc: ビットを反転する bt: ビットを取得する

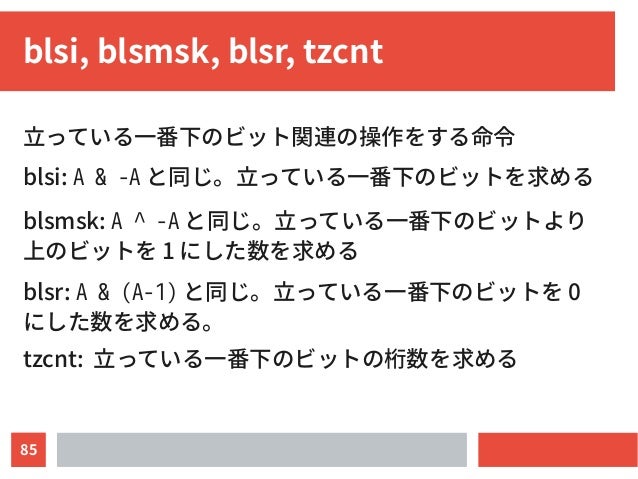

• 85. 85 blsi, blsmsk, blsr, tzcnt 立っている一番下のビット関連の操作をする命令 blsi: A & -A と同じ。立っている一番下のビットを求める blsmsk: A ^ -A と同じ。立っている一番下のビットより 上のビットを 1 にした数を求める blsr: A & (A-1) と同じ。立っている一番下のビットを 0 にした数を求める。 tzcnt: 立っている一番下のビットの桁数を求める

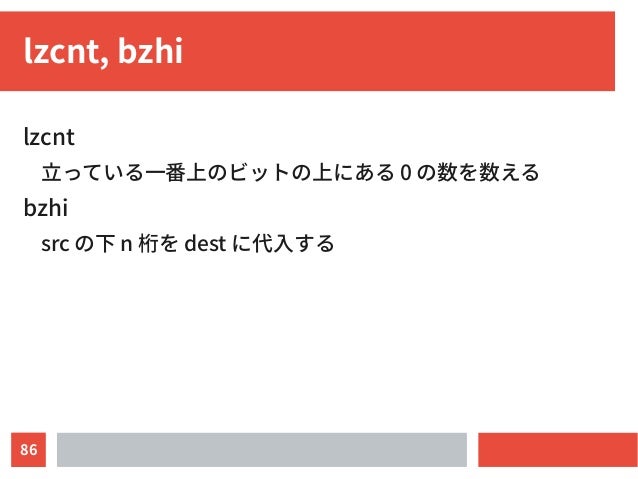

• 86. 86 lzcnt, bzhi lzcnt 立っている一番上のビットの上にある 0 の数を数える bzhi src の下 n 桁を dest に代入する

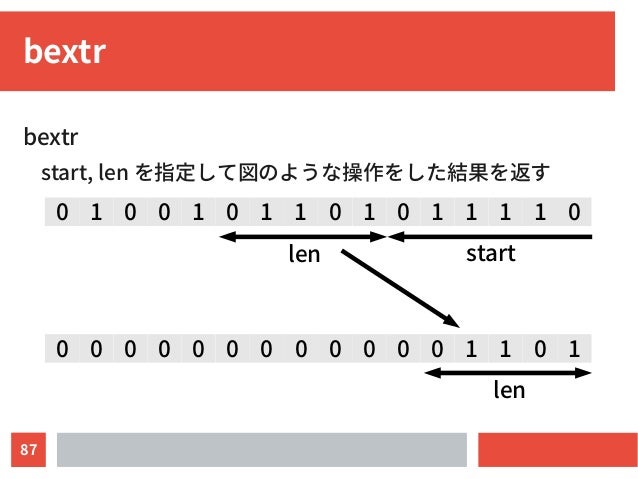

• 87. 87 bextr bextr start, len を指定して図のような操作をした結果を返す 0 1 0 0 1 0 1 1 0 1 0 1 1 1 1 0 startlen 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0 1 len

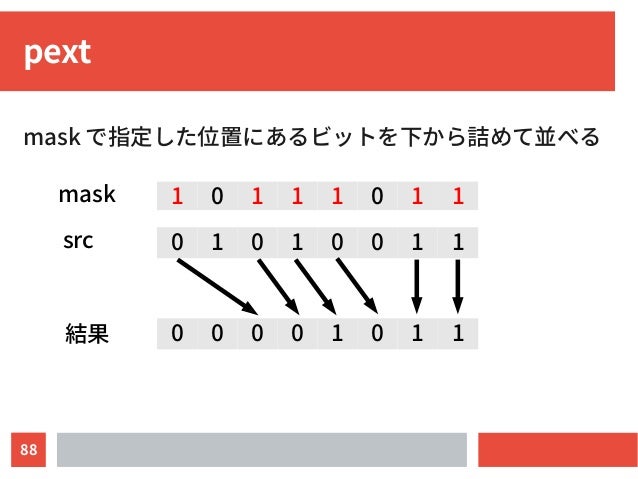

• 88. 88 pext mask で指定した位置にあるビットを下から詰めて並べる 1 0 1 1 1 0 1 1mask 0 1 0 1 0 0 1 1src 0 0 0 0 1 0 1 1結果

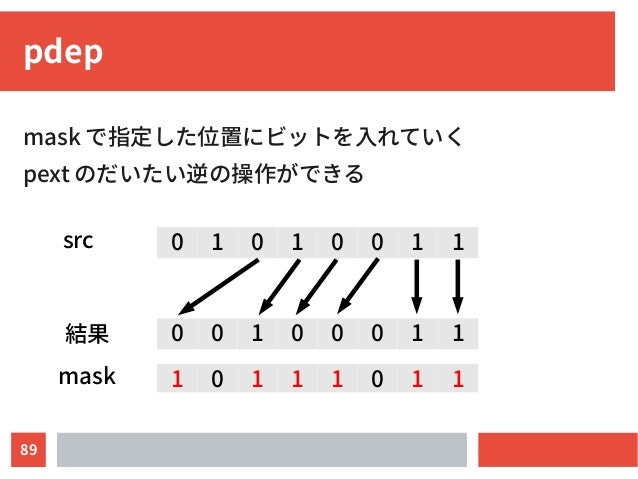

• 89. 89 pdep mask で指定した位置にビットを入れていく pext のだいたい逆の操作ができる 1 0 1 1 1 0 1 1mask 0 1 0 1 0 0 1 1src 0 0 1 0 0 0 1 1結果

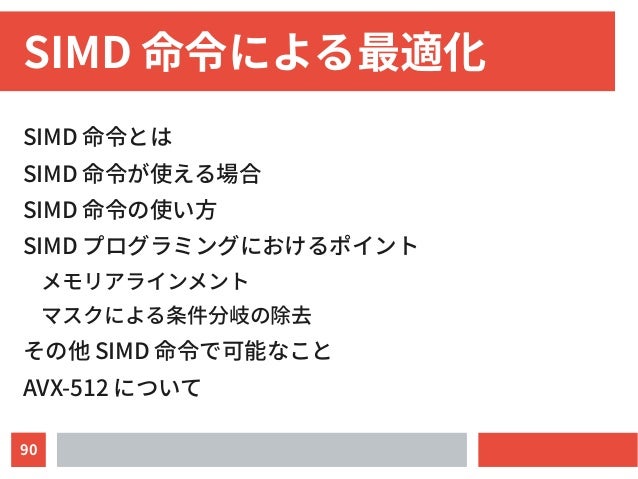

• 90. 90 SIMD 命令による最適化 SIMD 命令とは SIMD 命令が使える場合 SIMD 命令の使い方 SIMD プログラミングにおけるポイント メモリアラインメント マスクによる条件分岐の除去 その他 SIMD 命令で可能なこと AVX-512 について

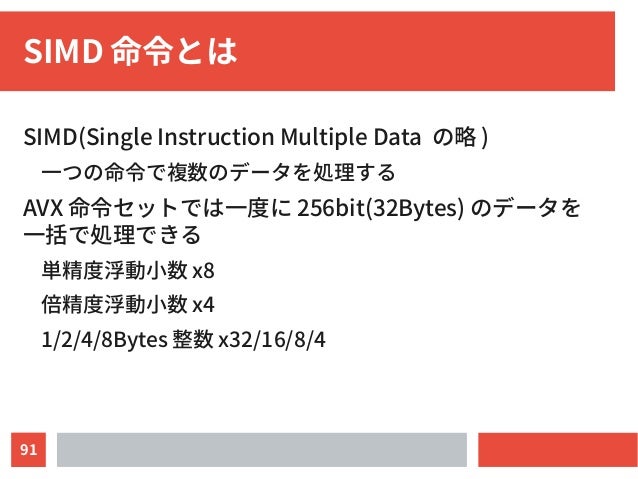

• 91. 91 SIMD 命令とは SIMD(Single Instruction Multiple Data の略 ) 一つの命令で複数のデータを処理する AVX 命令セットでは一度に 256bit(32Bytes) のデータを 一括で処理できる 単精度浮動小数 x8 倍精度浮動小数 x4 1/2/4/8Bytes 整数 x32/16/8/4

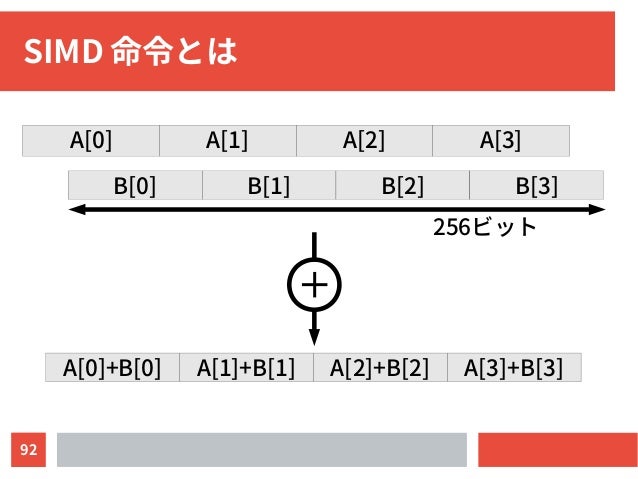

• 92. 92 SIMD 命令とは A[0] A[1] A[2] A[3] B[0] B[1] B[2] B[3] A[0]+B[0] A[1]+B[1] A[2]+B[2] A[3]+B[3] ＋ 256ビット

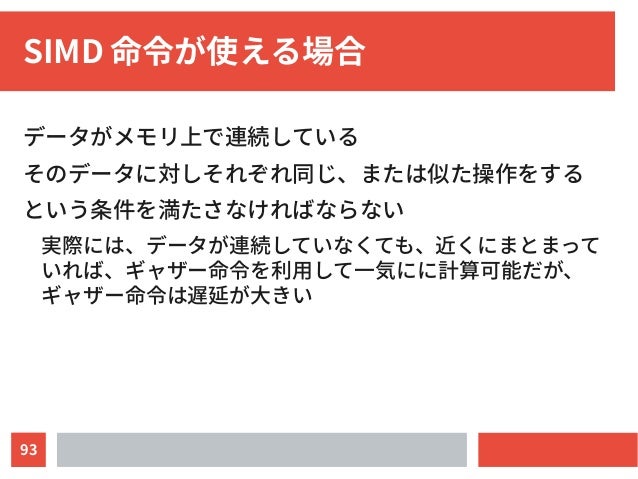

• 93. 93 SIMD 命令が使える場合 データがメモリ上で連続している そのデータに対しそれぞれ同じ、または似た操作をする という条件を満たさなければならない 実際には、データが連続していなくても、近くにまとまって いれば、ギャザー命令を利用して一気にに計算可能だが、 ギャザー命令は遅延が大きい

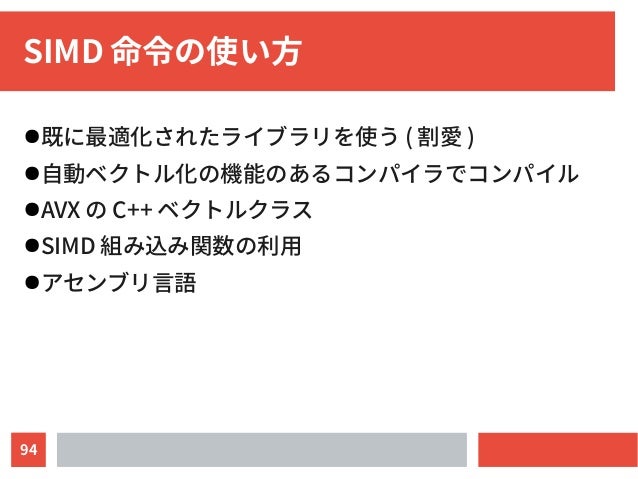

• 94. 94 SIMD 命令の使い方 ●既に最適化されたライブラリを使う ( 割愛 ) ●自動ベクトル化の機能のあるコンパイラでコンパイル ●AVX の C++ ベクトルクラス ●SIMD 組み込み関数の利用 ●アセンブリ言語

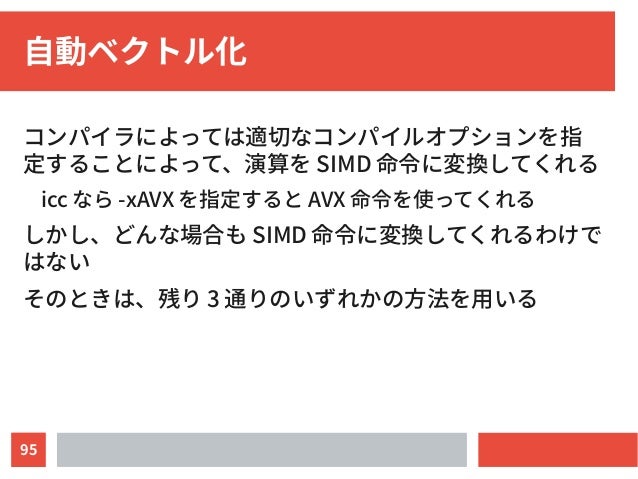

• 95. 95 自動ベクトル化 コンパイラによっては適切なコンパイルオプションを指 定することによって、演算を SIMD 命令に変換してくれる icc なら -xAVX を指定すると AVX 命令を使ってくれる しかし、どんな場合も SIMD 命令に変換してくれるわけで はない そのときは、残り 3 通りのいずれかの方法を用いる

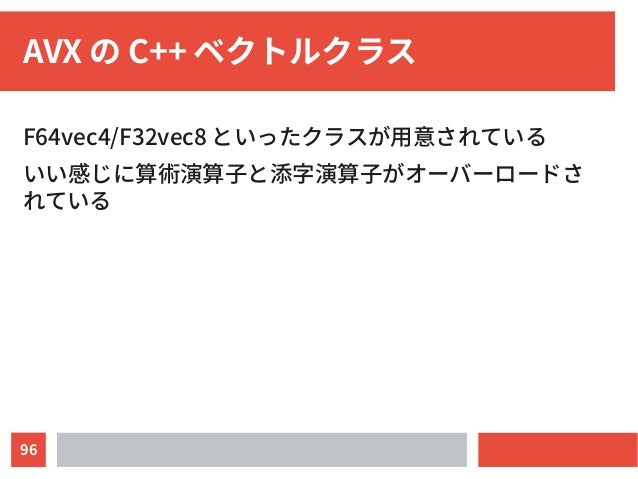

• 96. 96 AVX の C++ ベクトルクラス F64vec4/F32vec8 といったクラスが用意されている いい感じに算術演算子と添字演算子がオーバーロードさ れている

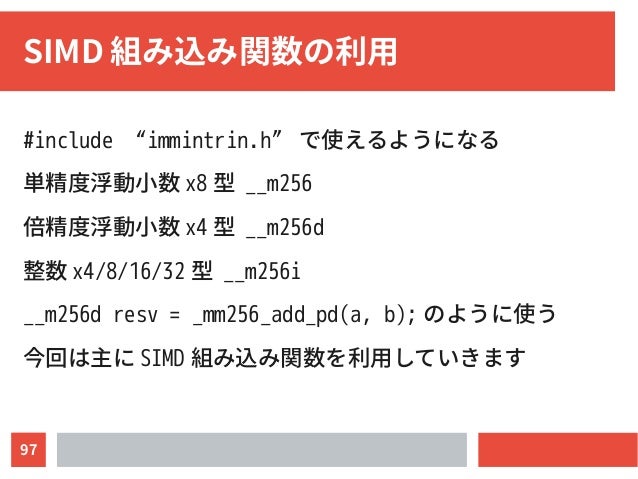

• 97. 97 SIMD 組み込み関数の利用 #include “immintrin.h” で使えるようになる 単精度浮動小数 x8 型 __m256 倍精度浮動小数 x4 型 __m256d 整数 x4/8/16/32 型 __m256i __m256d resv = _mm256_add_pd(a, b); のように使う 今回は主に SIMD 組み込み関数を利用していきます

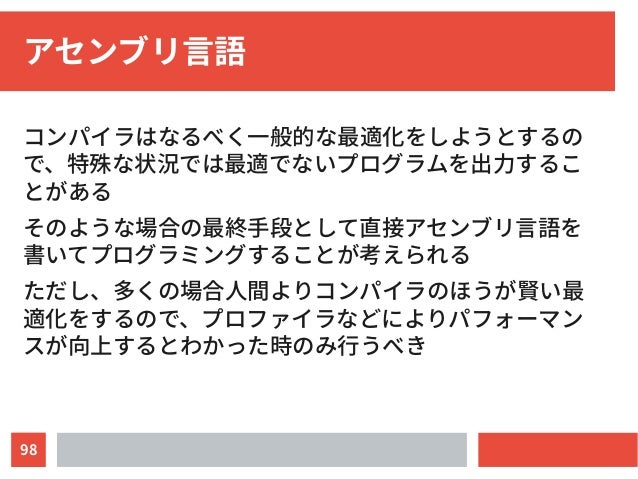

• 98. 98 アセンブリ言語 コンパイラはなるべく一般的な最適化をしようとするの で、特殊な状況では最適でないプログラムを出力するこ とがある そのような場合の最終手段として直接アセンブリ言語を 書いてプログラミングすることが考えられる ただし、多くの場合人間よりコンパイラのほうが賢い最 適化をするので、プロファイラなどによりパフォーマン スが向上するとわかった時のみ行うべき

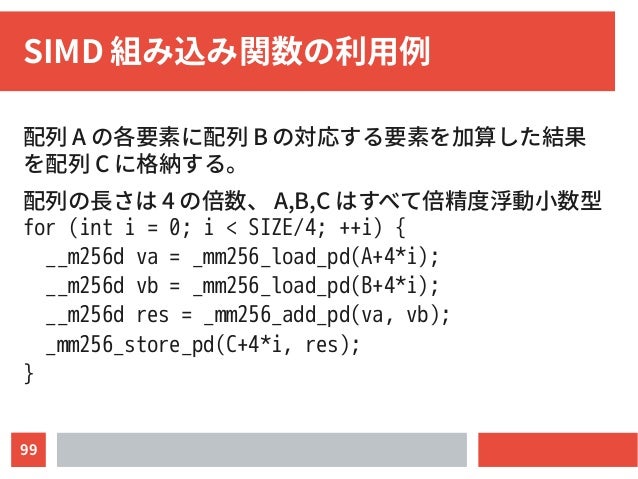

• 99. 99 SIMD 組み込み関数の利用例 配列 A の各要素に配列 B の対応する要素を加算した結果 を配列 C に格納する。 配列の長さは 4 の倍数、 A,B,C はすべて倍精度浮動小数型 for (int i = 0; i < SIZE/4; ++i) { __m256d va = _mm256_load_pd(A+4*i); __m256d vb = _mm256_load_pd(B+4*i); __m256d res = _mm256_add_pd(va, vb); _mm256_store_pd(C+4*i, res); }

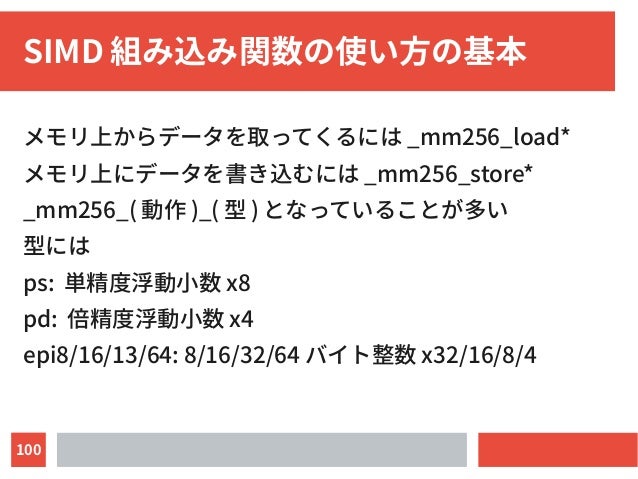

• 100. 100 SIMD 組み込み関数の使い方の基本 メモリ上からデータを取ってくるには _mm256_load* メモリ上にデータを書き込むには _mm256_store* _mm256_( 動作 )_( 型 ) となっていることが多い 型には ps: 単精度浮動小数 x8 pd: 倍精度浮動小数 x4 epi8/16/13/64: 8/16/32/64 バイト整数 x32/16/8/4

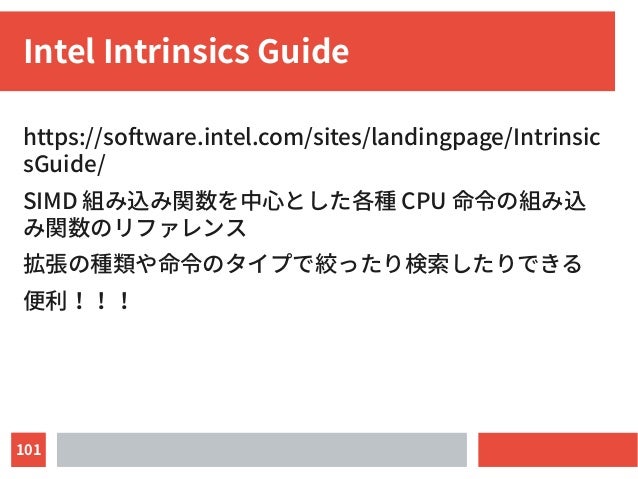

• 101. 101 Intel Intrinsics Guide https://software.intel.com/sites/landingpage/Intrinsic sGuide/ SIMD 組み込み関数を中心とした各種 CPU 命令の組み込 み関数のリファレンス 拡張の種類や命令のタイプで絞ったり検索したりできる 便利！！！

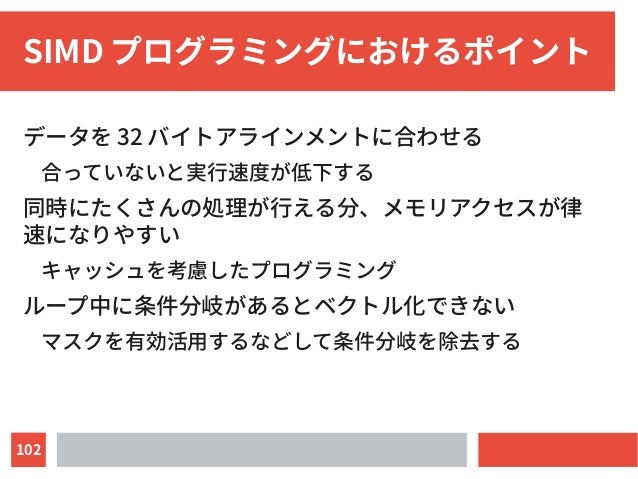

• 102. 102 SIMD プログラミングにおけるポイント データを 32 バイトアラインメントに合わせる 合っていないと実行速度が低下する 同時にたくさんの処理が行える分、メモリアクセスが律 速になりやすい キャッシュを考慮したプログラミング ループ中に条件分岐があるとベクトル化できない マスクを有効活用するなどして条件分岐を除去する

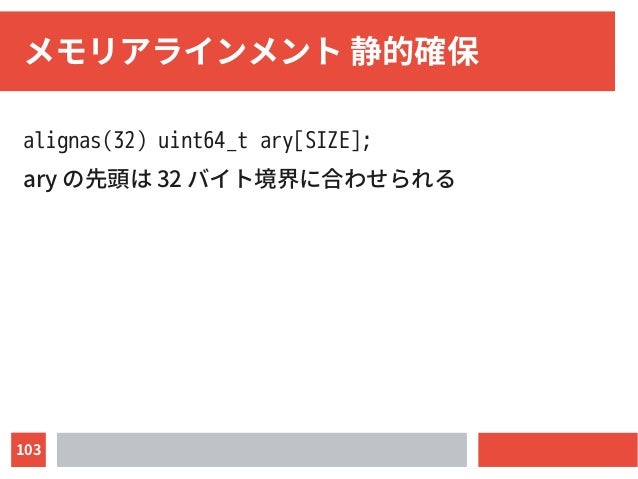

• 103. 103 メモリアラインメント 静的確保 alignas(32) uint64_t ary[SIZE]; ary の先頭は 32 バイト境界に合わせられる

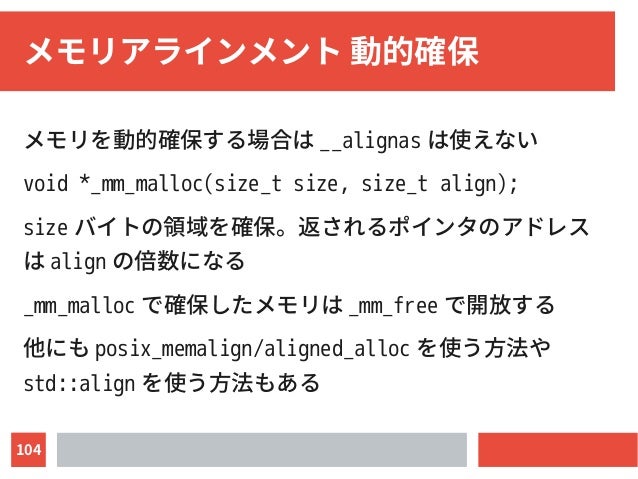

• 104. 104 メモリアラインメント 動的確保 メモリを動的確保する場合は __alignas は使えない void *_mm_malloc(size_t size, size_t align); size バイトの領域を確保。返されるポインタのアドレス は align の倍数になる _mm_malloc で確保したメモリは _mm_free で開放する 他にも posix_memalign/aligned_alloc を使う方法や std::align を使う方法もある

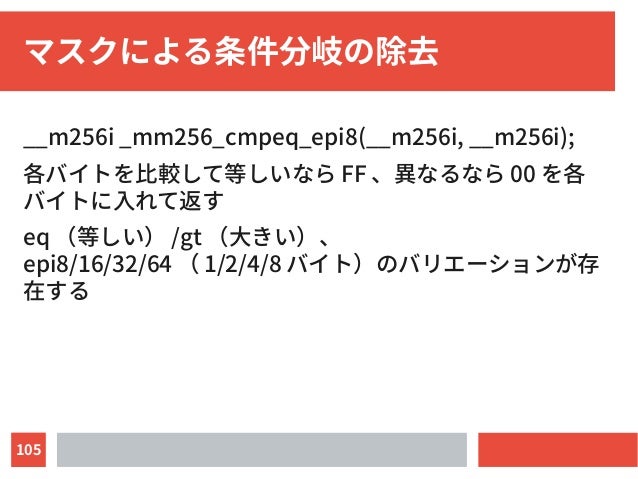

• 105. 105 マスクによる条件分岐の除去 __m256i _mm256_cmpeq_epi8(__m256i, __m256i); 各バイトを比較して等しいなら FF 、異なるなら 00 を各 バイトに入れて返す eq （等しい） /gt （大きい）、 epi8/16/32/64 （ 1/2/4/8 バイト）のバリエーションが存 在する

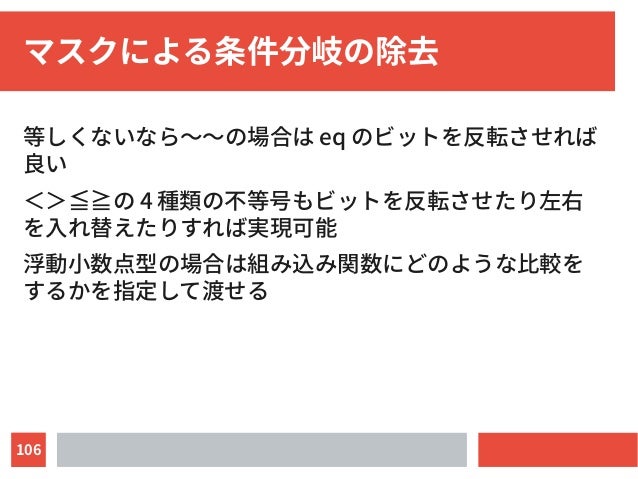

• 106. 106 マスクによる条件分岐の除去 等しくないなら〜〜の場合は eq のビットを反転させれば 良い ＜＞≦≧の 4 種類の不等号もビットを反転させたり左右 を入れ替えたりすれば実現可能 浮動小数点型の場合は組み込み関数にどのような比較を するかを指定して渡せる

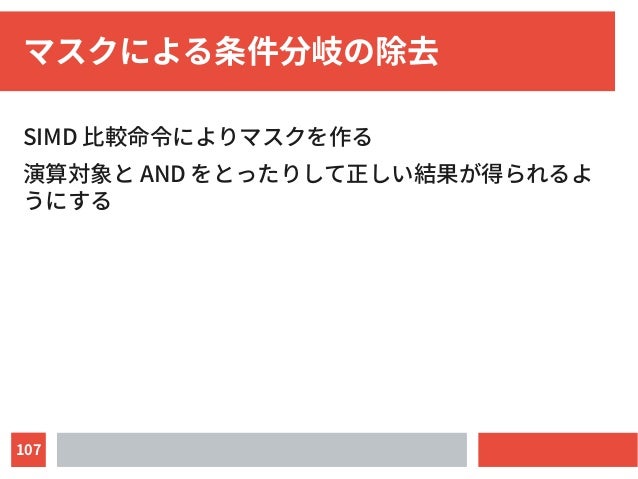

• 107. 107 マスクによる条件分岐の除去 SIMD 比較命令によりマスクを作る 演算対象と AND をとったりして正しい結果が得られるよ うにする

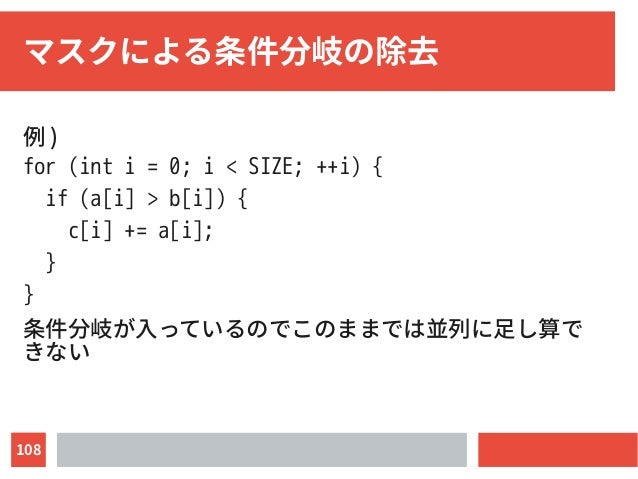

• 108. 108 マスクによる条件分岐の除去 例 ) for (int i = 0; i < SIZE; ++i) { if (a[i] > b[i]) { c[i] += a[i]; } } 条件分岐が入っているのでこのままでは並列に足し算で きない
• 109. 109 マスクによる条件分岐の除去 例 ) for (int i = 0; i < SIZE/32; ++i) { __m256i va = _mm256_load_si256((__m256i*)(A+32*i)); __m256i vb = _mm256_load_si256((__m256i*)(B+32*i)); __m256i mask = _mm256_cmpgt_epi8(va, vb); va = _mm256_and_si256(va, mask); __m256i vc = _mm256_load_si256((__m256i*)(C+32*i)); vc = _mm256_add_epi8(vc, va); _mm256_store_si256((__m256i*)(C+32*i), vc); }
• 110. 110 マスクによる条件分岐の除去 例 ) for (int i = 0; i < SIZE/32; ++i) { __m256i va = _mm256_load_si256((__m256i*)(A+32*i)); __m256i vb = _mm256_load_si256((__m256i*)(B+32*i)); __m256i mask = _mm256_cmpgt_epi8(va, vb); va = _mm256_and_si256(va, mask); __m256i vc = _mm256_load_si256((__m256i*)(C+32*i)); vc = _mm256_add_epi8(vc, va); _mm256_store_si256((__m256i*)(C+32*i), vc); }
• 111. 111 マスクによる条件分岐の除去 例 ) for (int i = 0; i < SIZE/32; ++i) { __m256i va = _mm256_load_si256((__m256i*)(A+32*i)); __m256i vb = _mm256_load_si256((__m256i*)(B+32*i)); __m256i mask = _mm256_cmpgt_epi8(va, vb); va = _mm256_and_si256(va, mask); __m256i vc = _mm256_load_si256((__m256i*)(C+32*i)); vc = _mm256_add_epi8(vc, va); _mm256_store_si256((__m256i*)(C+32*i), vc); }
• 112. 112 マスクによる条件分岐の除去 例 ) for (int i = 0; i < SIZE/32; ++i) { __m256i va = _mm256_load_si256((__m256i*)(A+32*i)); __m256i vb = _mm256_load_si256((__m256i*)(B+32*i)); __m256i mask = _mm256_cmpgt_epi8(va, vb); va = _mm256_and_si256(va, mask); __m256i vc = _mm256_load_si256((__m256i*)(C+32*i)); vc = _mm256_add_epi8(vc, va); _mm256_store_si256((__m256i*)(C+32*i), vc); }

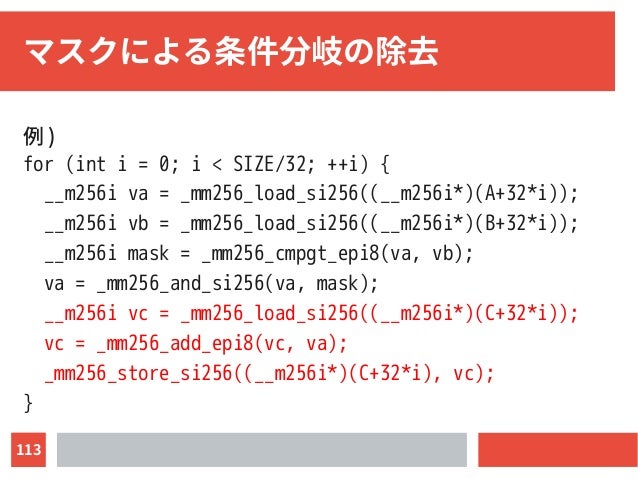

• 113. 113 マスクによる条件分岐の除去 例 ) for (int i = 0; i < SIZE/32; ++i) { __m256i va = _mm256_load_si256((__m256i*)(A+32*i)); __m256i vb = _mm256_load_si256((__m256i*)(B+32*i)); __m256i mask = _mm256_cmpgt_epi8(va, vb); va = _mm256_and_si256(va, mask); __m256i vc = _mm256_load_si256((__m256i*)(C+32*i)); vc = _mm256_add_epi8(vc, va); _mm256_store_si256((__m256i*)(C+32*i), vc); }

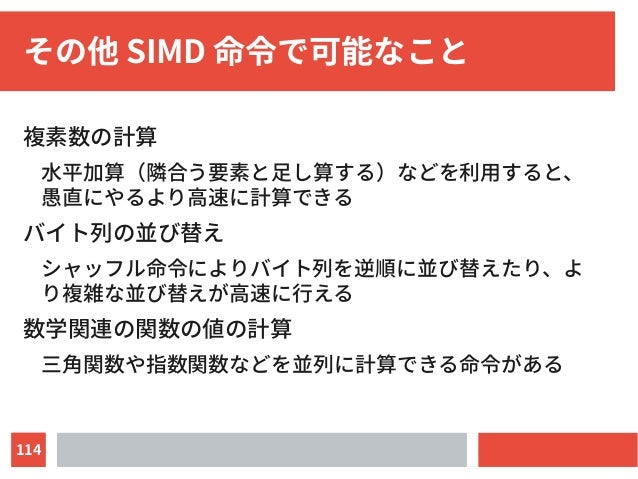

• 114. 114 その他 SIMD 命令で可能なこと 複素数の計算 水平加算（隣合う要素と足し算する）などを利用すると、 愚直にやるより高速に計算できる バイト列の並び替え シャッフル命令によりバイト列を逆順に並び替えたり、よ り複雑な並び替えが高速に行える 数学関連の関数の値の計算 三角関数や指数関数などを並列に計算できる命令がある

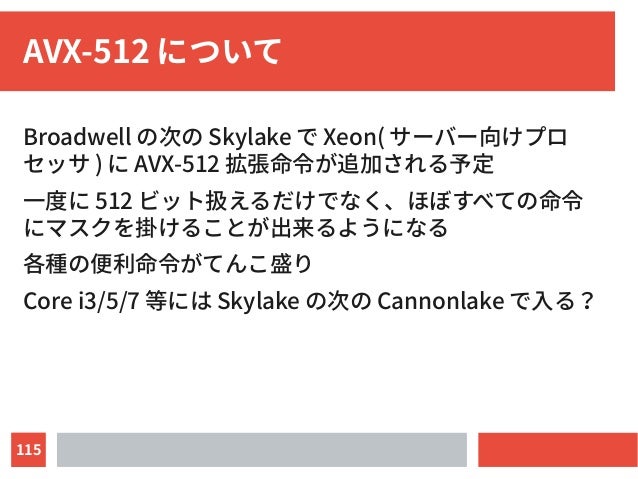

• 115. 115 AVX-512 について Broadwell の次の Skylake で Xeon( サーバー向けプロ セッサ ) に AVX-512 拡張命令が追加される予定 一度に 512 ビット扱えるだけでなく、ほぼすべての命令 にマスクを掛けることが出来るようになる 各種の便利命令がてんこ盛り Core i3/5/7 等には Skylake の次の Cannonlake で入る？

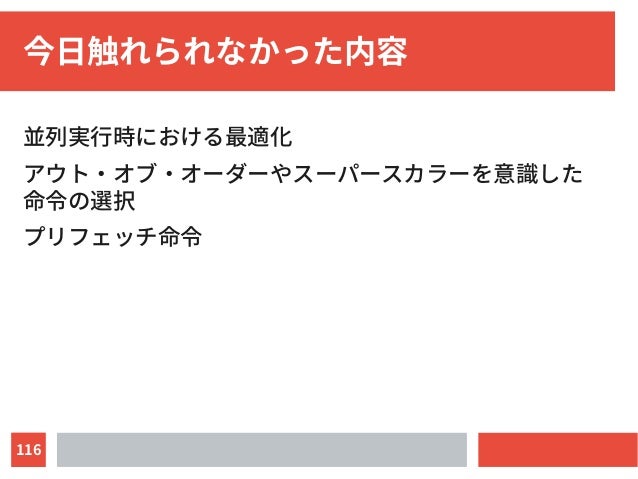

• 116. 116 今日触れられなかった内容 並列実行時における最適化 アウト・オブ・オーダーやスーパースカラーを意識した 命令の選択 プリフェッチ命令

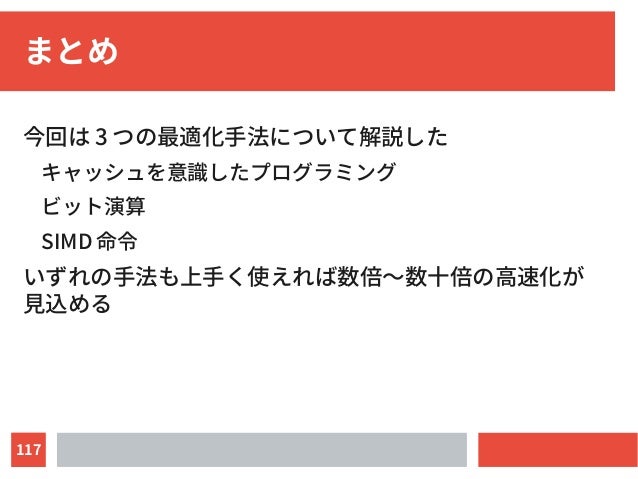

• 117. 117 まとめ 今回は 3 つの最適化手法について解説した キャッシュを意識したプログラミング ビット演算 SIMD 命令 いずれの手法も上手く使えれば数倍〜数十倍の高速化が 見込める

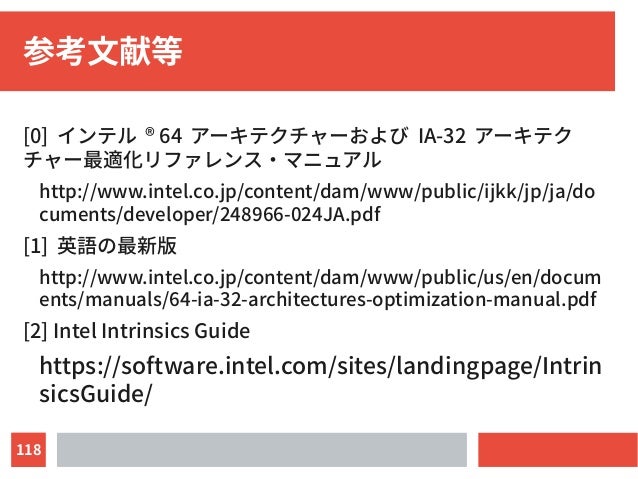

• 118. 118 参考文献等 [0] インテル ® 64 アーキテクチャーおよび IA-32 アーキテク チャー最適化リファレンス・マニュアル http://www.intel.co.jp/content/dam/www/public/ijkk/jp/ja/do cuments/developer/248966-024JA.pdf [1] 英語の最新版 http://www.intel.co.jp/content/dam/www/public/us/en/docum ents/manuals/64-ia-32-architectures-optimization-manual.pdf [2] Intel Intrinsics Guide https://software.intel.com/sites/landingpage/Intrin sicsGuide/

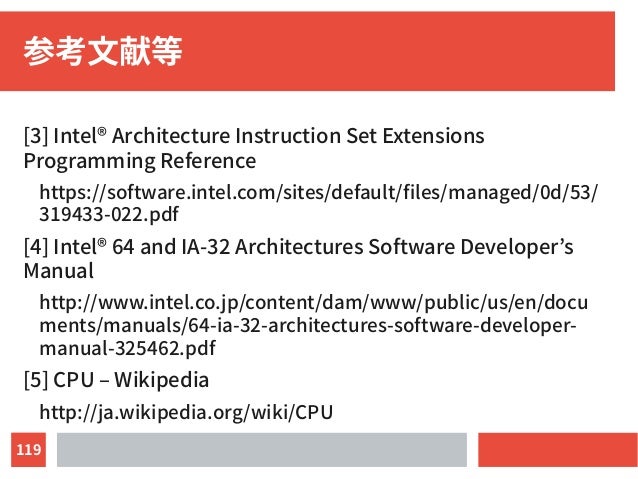

• 119. 119 参考文献等 [3] Intel® Architecture Instruction Set Extensions Programming Reference https://software.intel.com/sites/default/files/managed/0d/53/ 319433-022.pdf [4] Intel® 64 and IA-32 Architectures Software Developer’s Manual http://www.intel.co.jp/content/dam/www/public/us/en/docu ments/manuals/64-ia-32-architectures-software-developer- manual-325462.pdf [5] CPU – Wikipedia http://ja.wikipedia.org/wiki/CPU

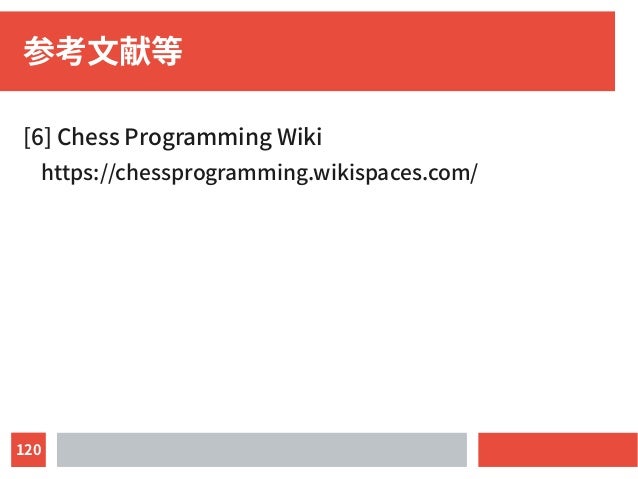

• 120. 120 参考文献等 [6] Chess Programming Wiki https://chessprogramming.wikispaces.com/
