• 1. Lagopus, raw socket build Feb 28, 2015 Masaru OKI twitter @masaru0714
• 2. Lagopusとは(おさらい) ● OpenFlow対応ソフトウェアスイッチです ● (もちろん)オープンソースです ○ http://lagopus.github.io ● よく言われている特徴 ○ x86 Linuxで動きます ○ DPDKを使っていて、内部の工夫もあり速いです ○ マルチコア・マルチスレッドで動作します ○ OpenFlowの仕様のカバー範囲が大きいです
• 3. OpenFlowソフトウェアスイッチ? OpenFlowコントローラと組み合わせて使います 別の言い方をすると、コントローラが必要です Lagopus コントローラ (別プロセス) パケット パケット TCP or SSL Lagopusがつなぎにいく 受信パケットをどう処理する か、Lagopusに教える （フローエントリの投入） OpenFlow Protocol

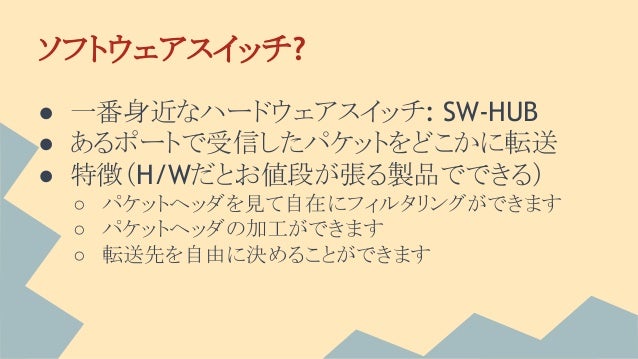

• 4. ソフトウェアスイッチ? ● 一番身近なハードウェアスイッチ: SW-HUB ● あるポートで受信したパケットをどこかに転送 ● 特徴（H/Wだとお値段が張る製品でできる） ○ パケットヘッダを見て自在にフィルタリングができます ○ パケットヘッダの加工ができます ○ 転送先を自由に決めることができます
• 5. Lagopusを動かすまでのイロイロ ● DPDKの利用準備が必要 ○ hugepageの予約、確保 ○ UIOモジュールの組み込み ○ NICのデバイスドライバ割り当ての切り替え(unbind) ● マルチコア+Intel NIC環境が必要 ○ 仮想マシンという手もあるけれど…… ● unbindするとLinuxからNICが見えなくなる ● 手間がかかる、ハードルが高い

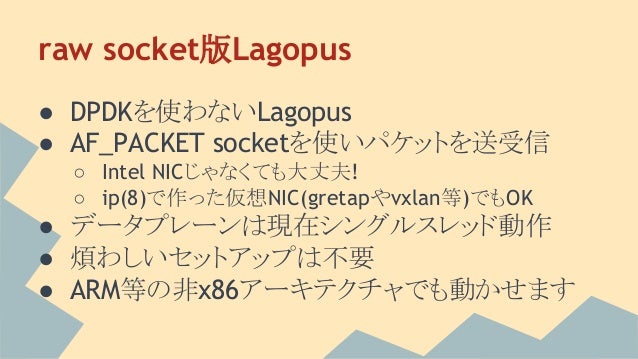

• 6. raw socket版Lagopus ● DPDKを使わないLagopus ● AF_PACKET socketを使いパケットを送受信 ○ Intel NICじゃなくても大丈夫! ○ ip(8)で作った仮想NIC(gretapやvxlan等)でもOK ● データプレーンは現在シングルスレッド動作 ● 煩わしいセットアップは不要 ● ARM等の非x86アーキテクチャでも動かせます

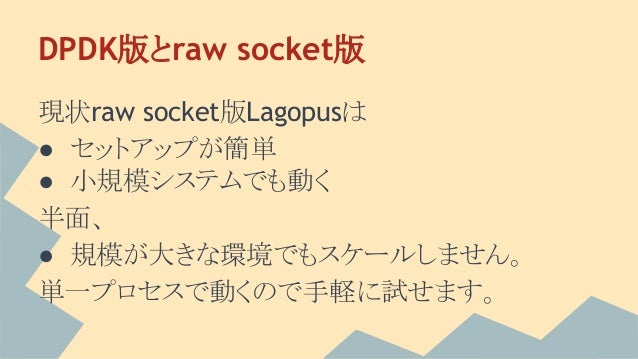

• 7. DPDK版とraw socket版 現状raw socket版Lagopusは ● セットアップが簡単 ● 小規模システムでも動く 半面、 ● 規模が大きな環境でもスケールしません。 単一プロセスで動くので手軽に試せます。

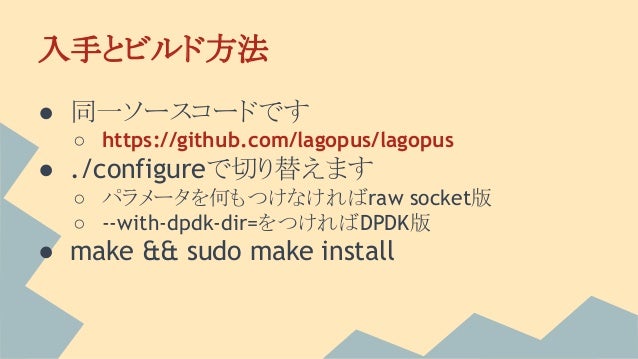

• 8. 入手とビルド方法 ● 同一ソースコードです ○ https://github.com/lagopus/lagopus ● ./configureで切り替えます ○ パラメータを何もつけなければraw socket版 ○ --with-dpdk-dir=をつければDPDK版 ● make && sudo make install
• 9. lagopus.conf（記述例） interface ethernet { p1p1; p2p2; } bridge-domain br0 { port { p1p1 port-no 1; p1p2 port-no 2; } controller { 127.0.0.1; } } Lagopusで使用する、ip(8)で見えるインタフェース名を列 挙します。 インタフェース名と、対応する OpenFlowポート番号(1以 上)を列挙します。 接続先コントローラの IPアドレスを記述します。

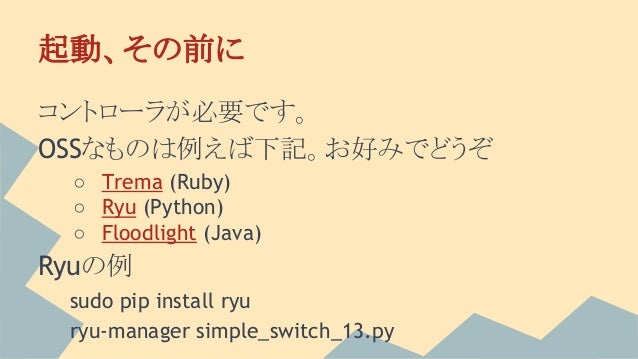

• 10. 起動、その前に コントローラが必要です。 OSSなものは例えば下記。お好みでどうぞ ○ Trema (Ruby) ○ Ryu (Python) ○ Floodlight (Java) Ryuの例 sudo pip install ryu ryu-manager simple_switch_13.py

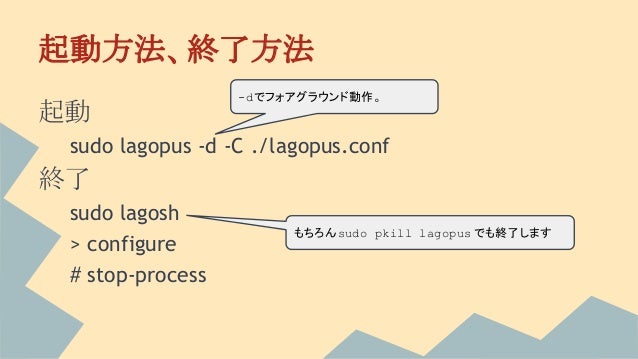

• 11. 起動方法、終了方法 起動 sudo lagopus -d -C ./lagopus.conf 終了 sudo lagosh > configure # stop-process -dでフォアグラウンド動作。 もちろんsudo pkill lagopus でも終了します
