Zabbix 1.8の概要・開発状況とZabbixで使える便利ツール、Zabbix APIの紹介

1. 2010/09/18 @ hbstudy#15 ZABBIX-JP 代表寺島広大 (TwitterID: kodai74) http://www.zabbix.jp 1 Zabbix 1.8の概要・開発状況と Zabbixで使える便利ツール、Zabbix APIの紹介

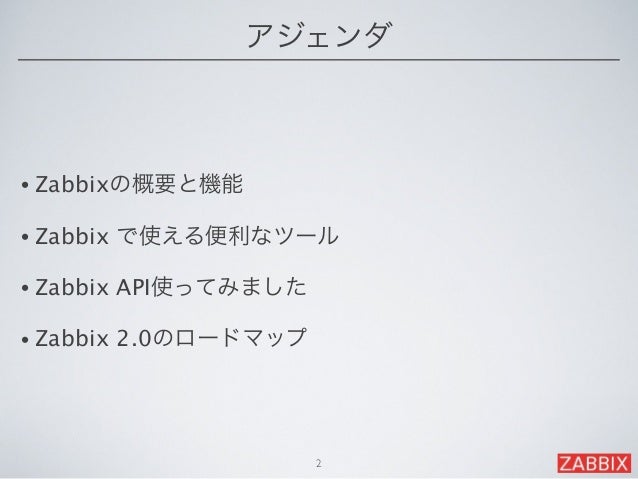

2. アジェンダ • Zabbixの概要と機能 • Zabbix で使える便利なツール • Zabbix API使ってみました • Zabbix 2.0のロードマップ 2

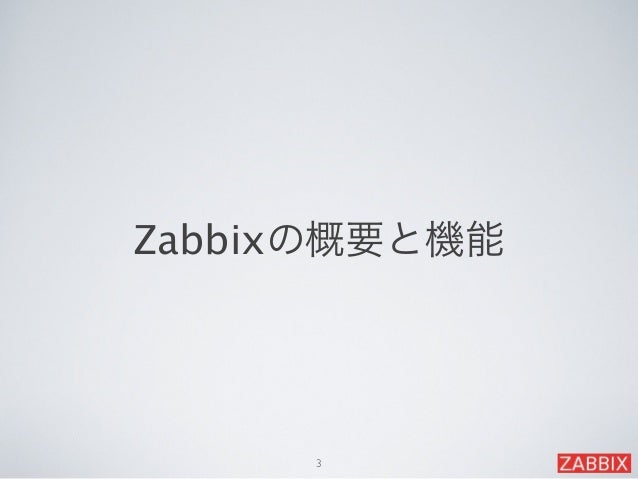

3. Zabbixの概要と機能 3

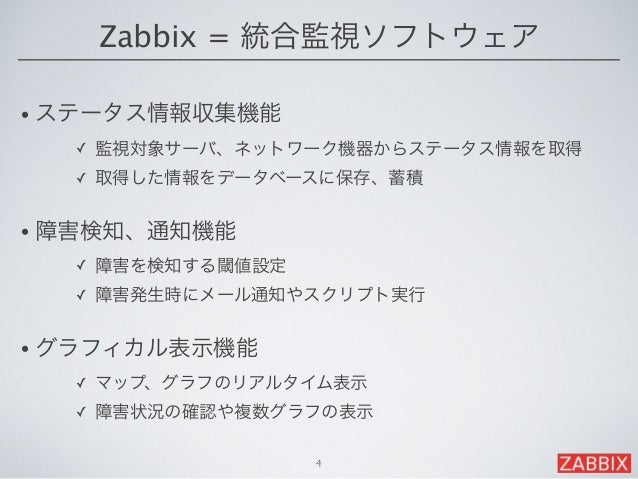

4. Zabbix = 統合監視ソフトウェア • ステータス情報収集機能 ✓ 監視対象サーバ、ネットワーク機器からステータス情報を取得 ✓ 取得した情報をデータベースに保存、蓄積 • 障害検知、通知機能 ✓ 障害を検知する閾値設定 ✓ 障害発生時にメール通知やスクリプト実行 • グラフィカル表示機能 ✓ マップ、グラフのリアルタイム表示 ✓ 障害状況の確認や複数グラフの表示 4

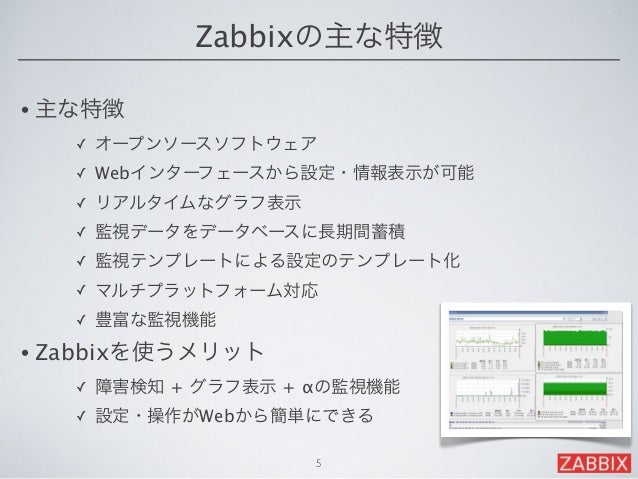

5. Zabbixの主な特徴 • 主な特徴 ✓ オープンソースソフトウェア ✓ Webインターフェースから設定・情報表示が可能 ✓ リアルタイムなグラフ表示 ✓ 監視データをデータベースに長期間蓄積 ✓ 監視テンプレートによる設定のテンプレート化 ✓ マルチプラットフォーム対応 ✓ 豊富な監視機能 • Zabbixを使うメリット ✓ 障害検知 + グラフ表示 + αの監視機能 ✓ 設定・操作がWebから簡単にできる 5

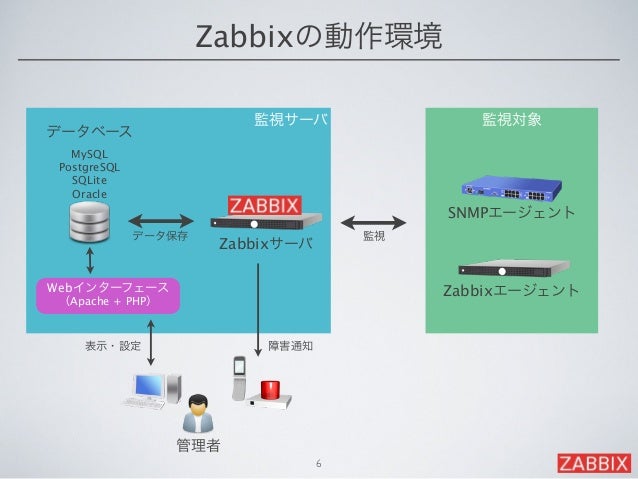

6. 監視サーバ監視対象 Zabbixの動作環境 Zabbixサーバデータベース MySQL PostgreSQL SQLite Oracle 監視データ保存障害通知 Webインターフェース（Apache + PHP）表示・設定管理者 Zabbixエージェント SNMPエージェント 6

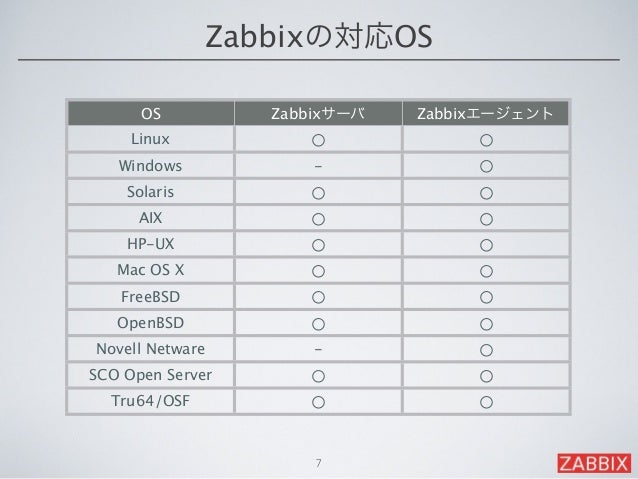

7. Zabbixの対応OS OS Zabbixサーバ Zabbixエージェント Linux ○ ○ Windows - ○ Solaris ○ ○ AIX ○ ○ HP-UX ○ ○ Mac OS X ○ ○ FreeBSD ○ ○ OpenBSD ○ ○ Novell Netware - ○ SCO Open Server ○ ○ Tru64/OSF ○ ○ 7

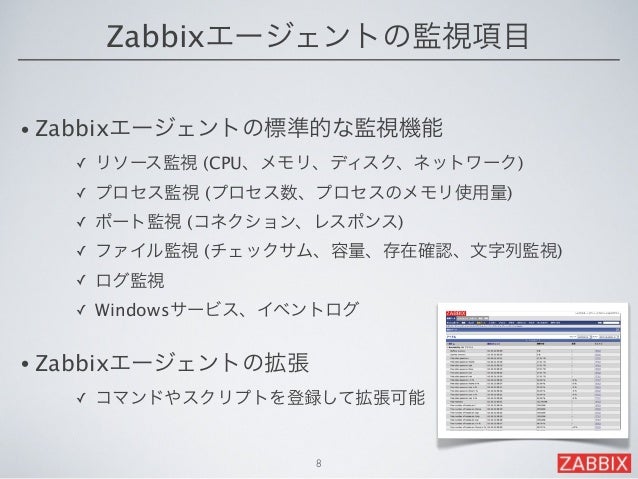

8. Zabbixエージェントの監視項目 • Zabbixエージェントの標準的な監視機能 ✓ リソース監視 (CPU、メモリ、ディスク、ネットワーク) ✓ プロセス監視 (プロセス数、プロセスのメモリ使用量) ✓ ポート監視 (コネクション、レスポンス) ✓ ファイル監視 (チェックサム、容量、存在確認、文字列監視) ✓ ログ監視 ✓ Windowsサービス、イベントログ • Zabbixエージェントの拡張 ✓ コマンドやスクリプトを登録して拡張可能 8

9. その他の監視機能 • Zabbixサーバのその他の監視機能 ✓ Ping監視/ポート監視 (エージェントレス) ✓ SNMP v1/v2/v3エージェント ✓ IPMIエージェント ✓ ODBCを利用したSQL監視 ✓ Web(URL)監視 ✓ スクリプトの実行による監視 9

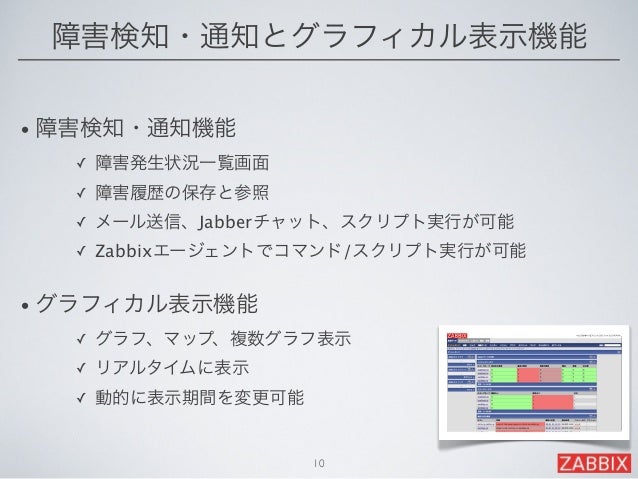

10. 障害検知・通知とグラフィカル表示機能 • 障害検知・通知機能 ✓ 障害発生状況一覧画面 ✓ 障害履歴の保存と参照 ✓ メール送信、Jabberチャット、スクリプト実行が可能 ✓ Zabbixエージェントでコマンド/スクリプト実行が可能 • グラフィカル表示機能 ✓ グラフ、マップ、複数グラフ表示 ✓ リアルタイムに表示 ✓ 動的に表示期間を変更可能 10

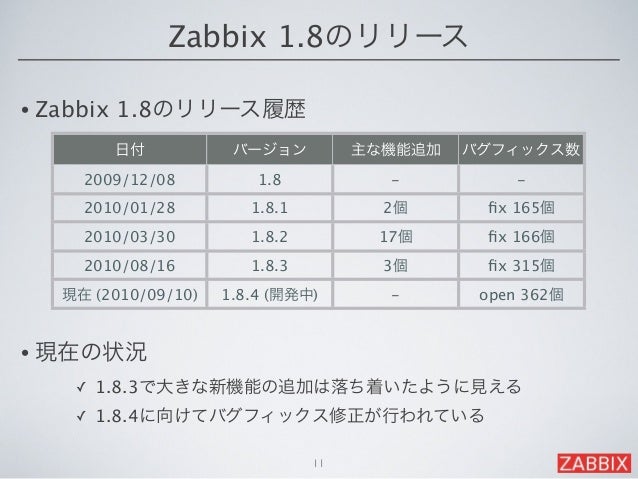

11. Zabbix 1.8のリリース • Zabbix 1.8のリリース履歴 • 現在の状況 ✓ 1.8.3で大きな新機能の追加は落ち着いたように見える ✓ 1.8.4に向けてバグフィックス修正が行われている 11 日付バージョン主な機能追加バグフィックス数 2009/12/08 1.8 - - 2010/01/28 1.8.1 2個 fix 165個 2010/03/30 1.8.2 17個 fix 166個 2010/08/16 1.8.3 3個 fix 315個現在 (2010/09/10) 1.8.4 (開発中) - open 362個

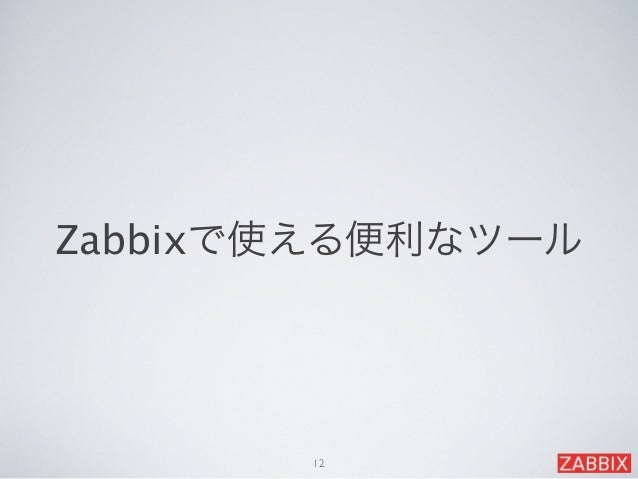

12. Zabbixで使える便利なツール 12

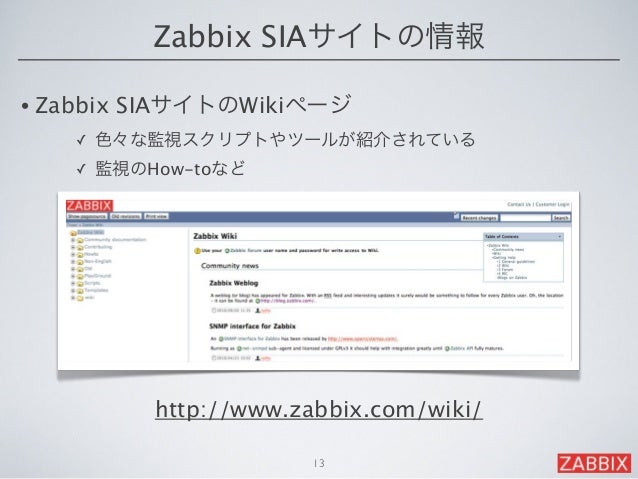

13. Zabbix SIAサイトの情報 • Zabbix SIAサイトのWikiページ ✓ 色々な監視スクリプトやツールが紹介されている ✓ 監視のHow-toなど 13 http://www.zabbix.com/wiki/

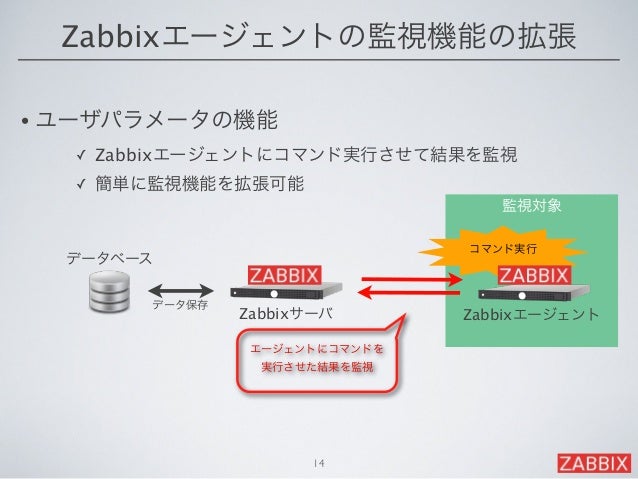

14. 監視対象 Zabbixエージェントの監視機能の拡張 Zabbixサーバデータベースデータ保存 Zabbixエージェント 14 コマンド実行エージェントにコマンドを実行させた結果を監視 • ユーザパラメータの機能 ✓ Zabbixエージェントにコマンド実行させて結果を監視 ✓ 簡単に監視機能を拡張可能

15. Zabbixの機能拡張 - MySQLの監視 • Heavy MySQL monitoring solution ✓ MySQLの内部ステータスを取得するphpスクリプト ✓ MySQL_Server, Replication_Master, Replication_SlaveのXMLテンプレートが配布されている ✓ 100を超えるアイテムとトリガーが標準で利用できる 15 http://www.zabbix.com/wiki/howto/monitor/db/mysql/ extensive_mysql_monitoring_including_replication

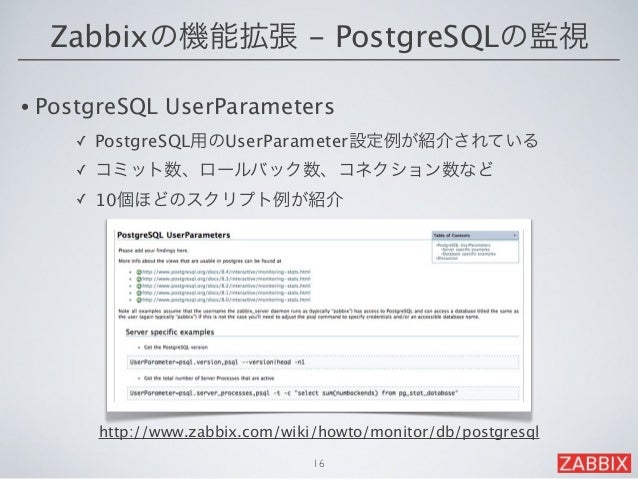

16. Zabbixの機能拡張 - PostgreSQLの監視 • PostgreSQL UserParameters ✓ PostgreSQL用のUserParameter設定例が紹介されている ✓ コミット数、ロールバック数、コネクション数など ✓ 10個ほどのスクリプト例が紹介 16 http://www.zabbix.com/wiki/howto/monitor/db/postgresql

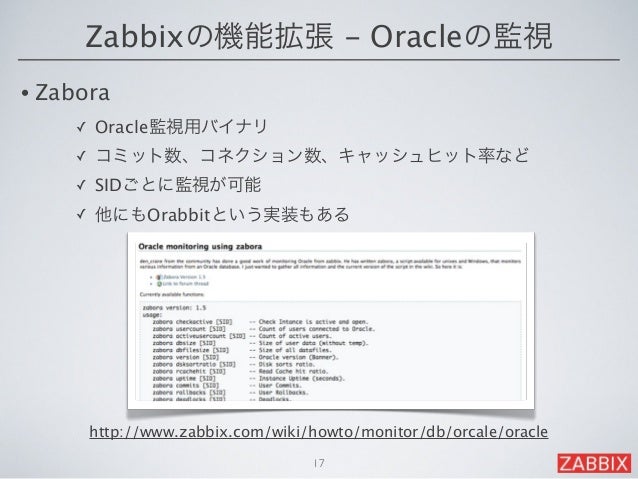

17. Zabbixの機能拡張 - Oracleの監視 • Zabora ✓ Oracle監視用バイナリ ✓ コミット数、コネクション数、キャッシュヒット率など ✓ SIDごとに監視が可能 ✓ 他にもOrabbitという実装もある 17 http://www.zabbix.com/wiki/howto/monitor/db/orcale/oracle

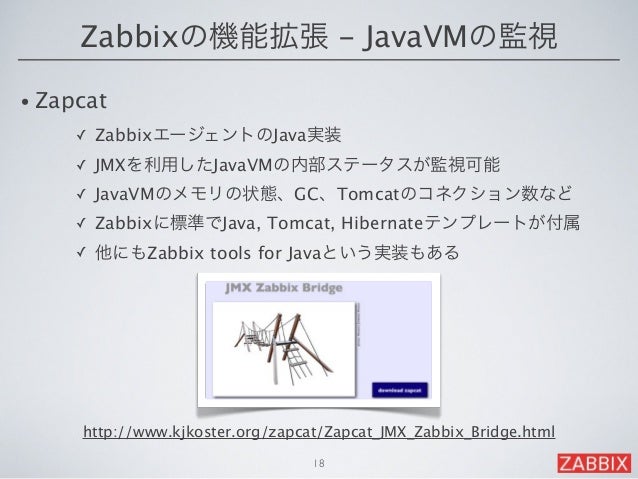

18. Zabbixの機能拡張 - JavaVMの監視 • Zapcat ✓ ZabbixエージェントのJava実装 ✓ JMXを利用したJavaVMの内部ステータスが監視可能 ✓ JavaVMのメモリの状態、GC、Tomcatのコネクション数など ✓ Zabbixに標準でJava, Tomcat, Hibernateテンプレートが付属 ✓ 他にもZabbix tools for Javaという実装もある 18 http://www.kjkoster.org/zapcat/Zapcat_JMX_Zabbix_Bridge.html

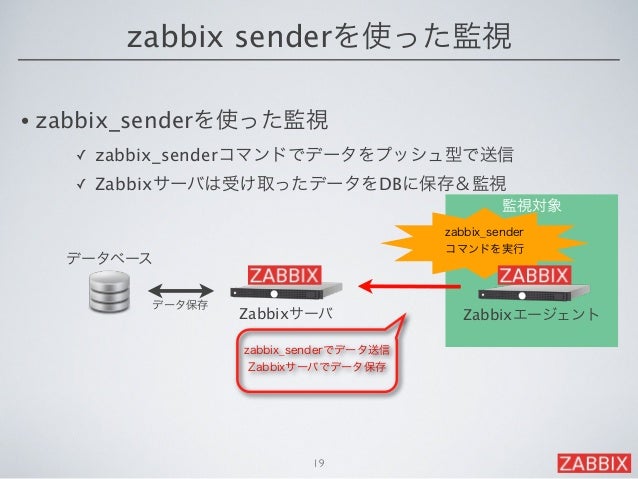

19. 監視対象 zabbix senderを使った監視 Zabbixサーバデータベースデータ保存 Zabbixエージェント 19 zabbix_sender コマンドを実行 zabbix_senderでデータ送信 Zabbixサーバでデータ保存 • zabbix_senderを使った監視 ✓ zabbix_senderコマンドでデータをプッシュ型で送信 ✓ Zabbixサーバは受け取ったデータをDBに保存＆監視

20. Zabbix senderの活用例 - Postfixの監視 • Postfix statistics with Zabbix ✓ pflogsummとlogtailを利用 ✓ cronでPostfixのログを処理してzabbix_senderでデータ送付 ✓ メール送受信数、送受信バイト数 ✓ forward, reject, bounced数の監視など 20 http://www.zabbix.com/wiki/howto/monitor/mail/postfix/ monitoringpostfix

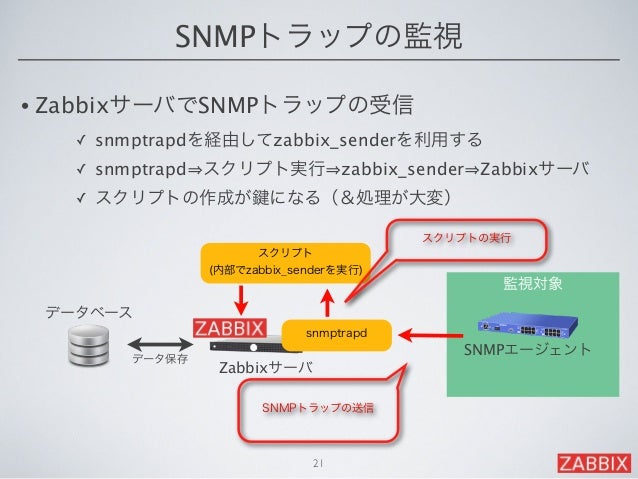

21. 監視対象 SNMPトラップの監視 Zabbixサーバデータベースデータ保存 21 SNMPトラップの送信 • ZabbixサーバでSNMPトラップの受信 ✓ snmptrapdを経由してzabbix_senderを利用する ✓ snmptrapd スクリプト実行 zabbix_sender Zabbixサーバ ✓ スクリプトの作成がになる（＆処理が大変） SNMPエージェント snmptrapd スクリプト (内部でzabbix_senderを実行) スクリプトの実行

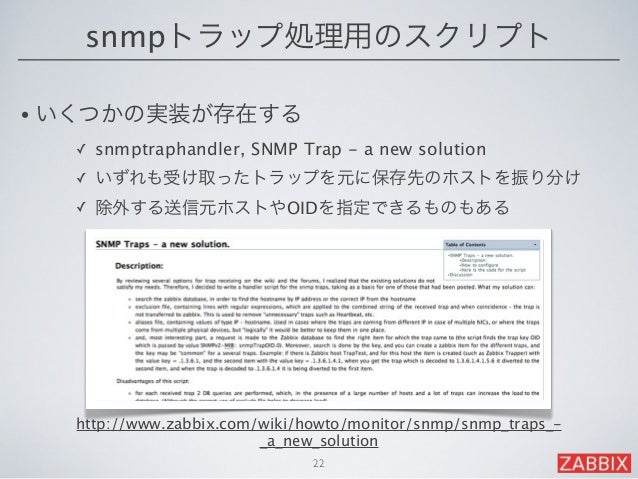

22. snmpトラップ処理用のスクリプト • いくつかの実装が存在する ✓ snmptraphandler, SNMP Trap - a new solution ✓ いずれも受け取ったトラップを元に保存先のホストを振り分け ✓ 除外する送信元ホストやOIDを指定できるものもある 22 http://www.zabbix.com/wiki/howto/monitor/snmp/snmp_traps_- _a_new_solution

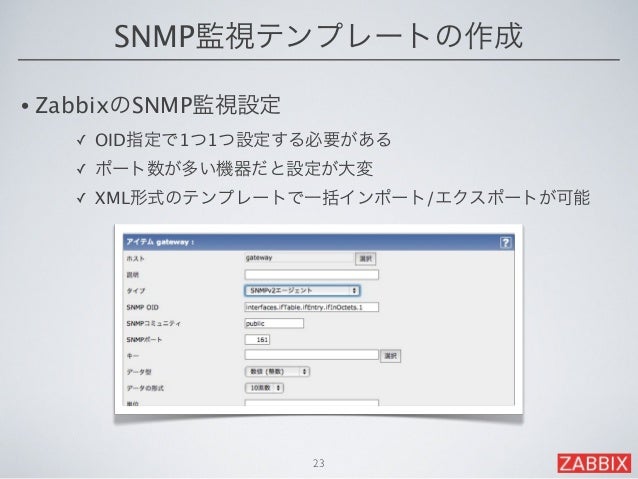

23. SNMP監視テンプレートの作成 23 • ZabbixのSNMP監視設定 ✓ OID指定で1つ1つ設定する必要がある ✓ ポート数が多い機器だと設定が大変 ✓ XML形式のテンプレートで一括インポート/エクスポートが可能

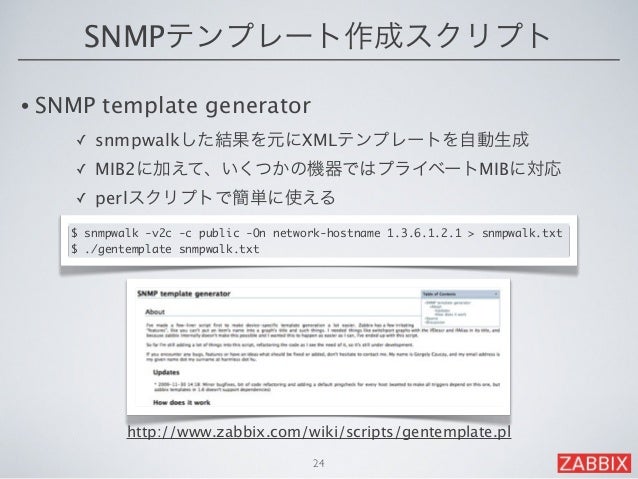

24. SNMPテンプレート作成スクリプト 24 • SNMP template generator ✓ snmpwalkした結果を元にXMLテンプレートを自動生成 ✓ MIB2に加えて、いくつかの機器ではプライベートMIBに対応 ✓ perlスクリプトで簡単に使える $ snmpwalk -v2c -c public -On network-hostname 1.3.6.1.2.1 > snmpwalk.txt $ ./gentemplate snmpwalk.txt http://www.zabbix.com/wiki/scripts/gentemplate.pl

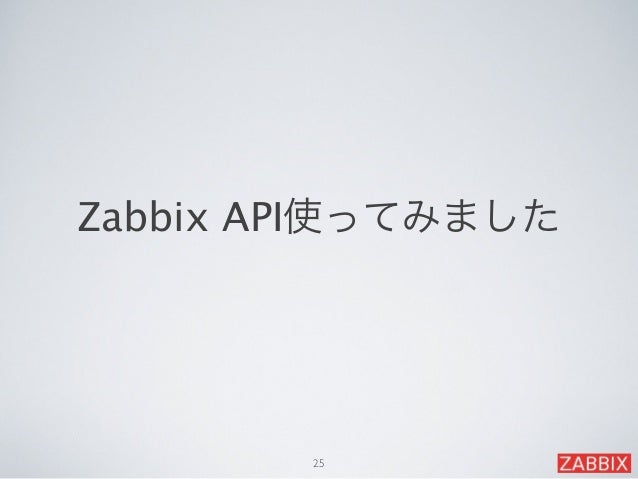

25. Zabbix API使ってみました 25

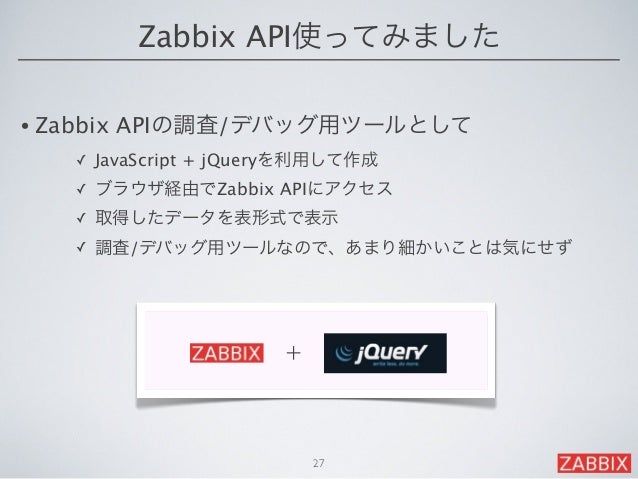

27. Zabbix API使ってみました • Zabbix APIの調査/デバッグ用ツールとして ✓ JavaScript + jQueryを利用して作成 ✓ ブラウザ経由でZabbix APIにアクセス ✓ 取得したデータを表形式で表示 ✓ 調査/デバッグ用ツールなので、あまり細かいことは気にせず 27 +

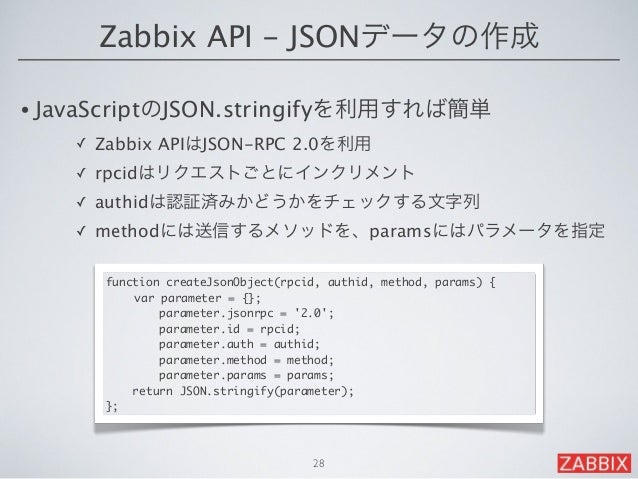

28. Zabbix API - JSONデータの作成 • JavaScriptのJSON.stringifyを利用すれば簡単 ✓ Zabbix APIはJSON-RPC 2.0を利用 ✓ rpcidはリクエストごとにインクリメント ✓ authidは認証済みかどうかをチェックする文字列 ✓ methodには送信するメソッドを、paramsにはパラメータを指定 function createJsonObject(rpcid, authid, method, params) { var parameter = {}; parameter.jsonrpc = '2.0'; parameter.id = rpcid; parameter.auth = authid; parameter.method = method; parameter.params = params; return JSON.stringify(parameter); }; 28

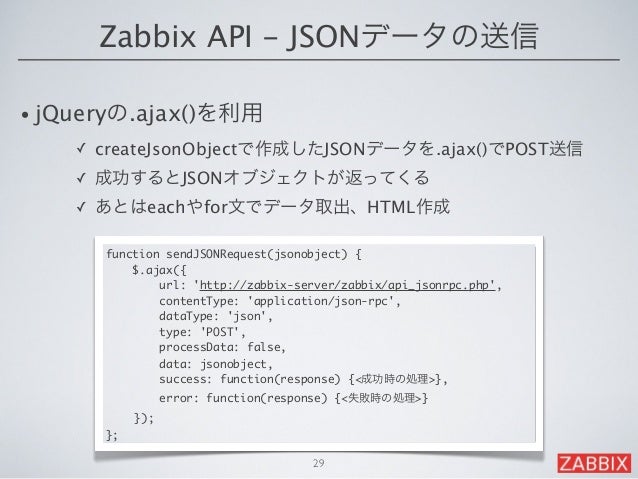

29. Zabbix API - JSONデータの送信 • jQueryの.ajax()を利用 ✓ createJsonObjectで作成したJSONデータを.ajax()でPOST送信 ✓ 成功するとJSONオブジェクトが返ってくる ✓ あとはeachやfor文でデータ取出、HTML作成 function sendJSONRequest(jsonobject) { $.ajax({ url: 'http://zabbix-server/zabbix/api_jsonrpc.php', contentType: 'application/json-rpc', dataType: 'json', type: 'POST', processData: false, data: jsonobject, success: function(response) {<成功時の処理>}, error: function(response) {<失敗時の処理>} }); }; 29

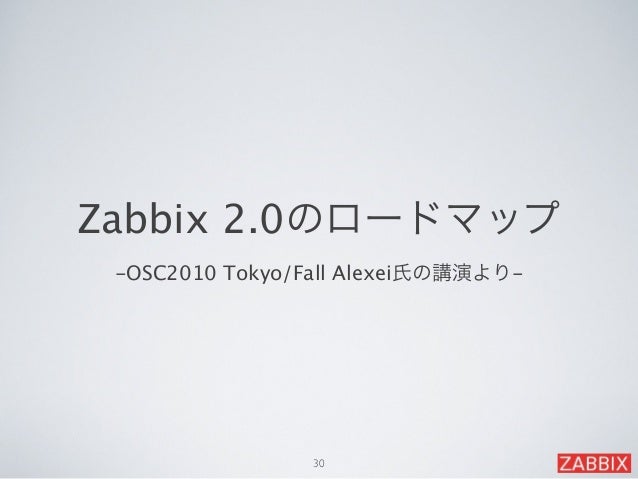

30. Zabbix 2.0のロードマップ -OSC2010 Tokyo/Fall Alexei氏の講演より- 30

31. 2010/9/10-11 OSC2010 Tokyo/Fall • Alexei Vladishev氏の来日公演 ✓ Zabbixの創始者、Zabbix SIAの代表 ✓ Zabbix 2.0のロードマップについて講演していただきました ✓ 資料はこちら: http://www.zabbix.jp DOCUMENTS セミナー資料 31

32. Zabbix 2.0 ? • Zabbix 1.8の次期バージョン ✓ Zabbix 1.10になるかも？ ✓ 2010年末にリリースしたいけど...信用しないでね • Zabbix 2.0で実現したいこと ✓ すべてのプラットフォーム向けにオフィシャルパッケージ (RPM, Deb, バイナリ)を提供 ✓ アプライアンスイメージ(VMware, ISO)の提供 ✓ パフォーマンスとクオリティの改善 ✓ 機能追加 ✓ 機能追加要望からアイデアの精査と実装 32

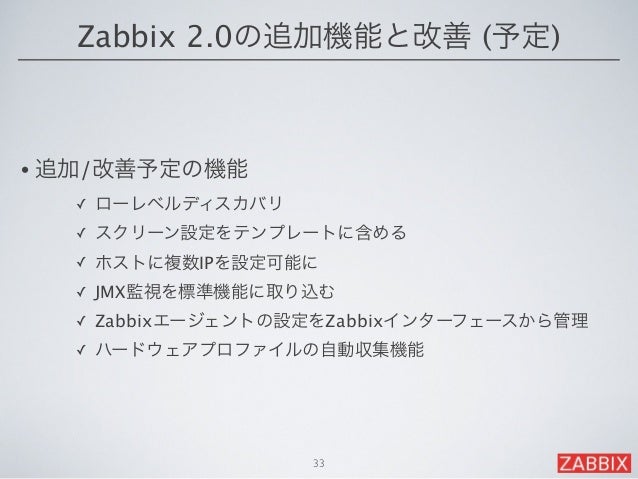

33. Zabbix 2.0の追加機能と改善 (予定) • 追加/改善予定の機能 ✓ ローレベルディスカバリ ✓ スクリーン設定をテンプレートに含める ✓ ホストに複数IPを設定可能に ✓ JMX監視を標準機能に取り込む ✓ Zabbixエージェントの設定をZabbixインターフェースから管理 ✓ ハードウェアプロファイルの自動収集機能 33

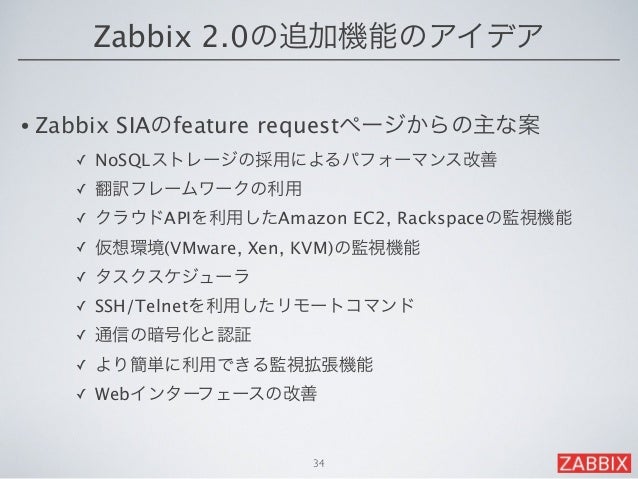

34. Zabbix 2.0の追加機能のアイデア • Zabbix SIAのfeature requestページからの主な案 ✓ NoSQLストレージの採用によるパフォーマンス改善 ✓ 翻訳フレームワークの利用 ✓ クラウドAPIを利用したAmazon EC2, Rackspaceの監視機能 ✓ 仮想環境(VMware, Xen, KVM)の監視機能 ✓ タスクスケジューラ ✓ SSH/Telnetを利用したリモートコマンド ✓ 通信の暗号化と認証 ✓ より簡単に利用できる監視拡張機能 ✓ Webインターフェースの改善 34
