Pythonとdeep learningで手書き文字認識

Transcript

• 1. PythonとDeep Learning 手書き文字認識 2012/12/17 株式会社ゆめみmokemokechicken@twitter 1
• 2. はじめに 2

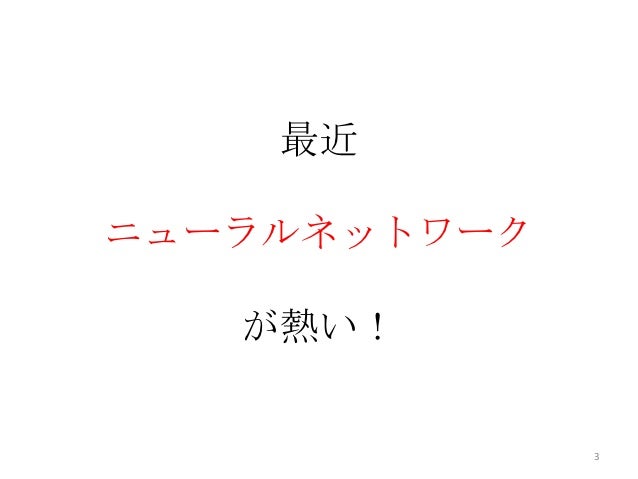

• 3. 最近ニューラルネットワーク が熱い！ 3

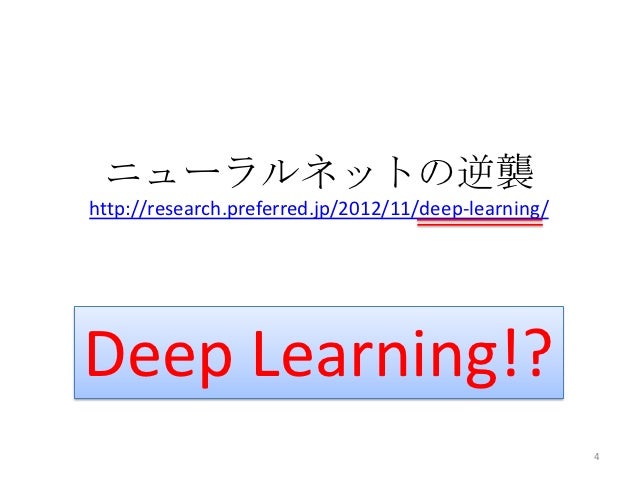

• 4. ニューラルネットの逆襲http://research.preferred.jp/2012/11/deep-learning/Deep Learning!? 4
• 5. ある人はこう表現していた 黒船！？ 5http://www.slideshare.net/takmin/building-highlevelfeatures より
• 6. なんか 凄そうだぞ！Deep Learning！！ 6

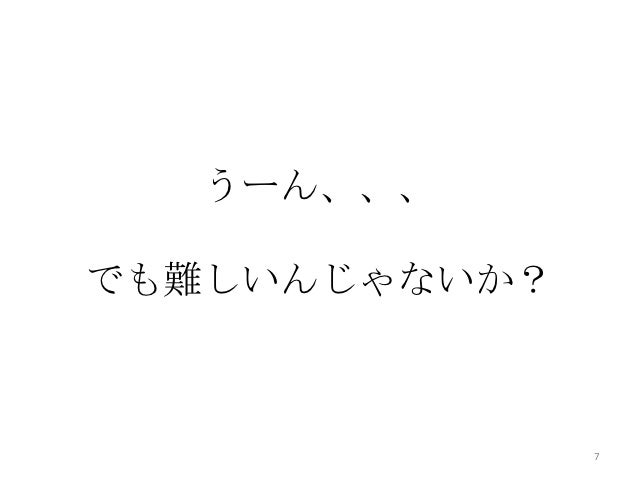

• 7. うーん、、、でも難しいんじゃないか？ 7
• 8. いや、意外とそうでもない！ 8

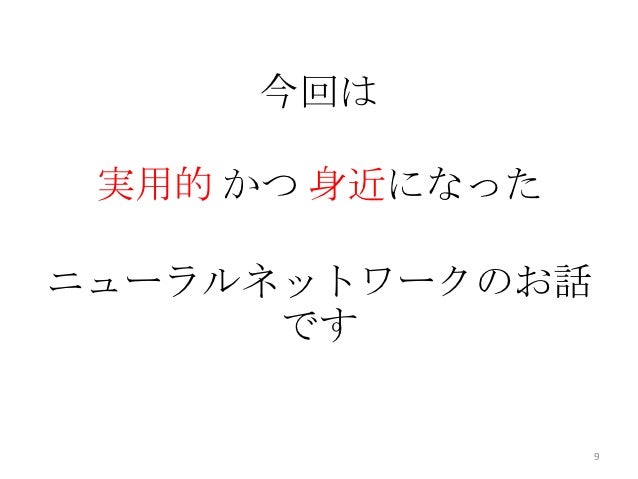

• 9. 今回は 実用的 かつ 身近になったニューラルネットワークのお話 です 9

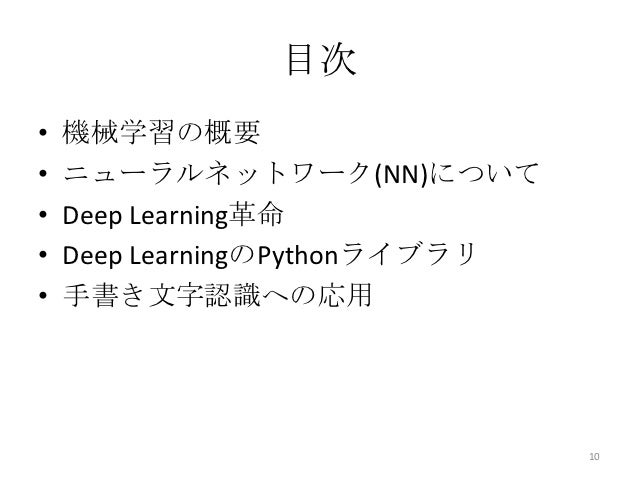

• 10. 目次• 機械学習の概要• ニューラルネットワーク(NN)について• Deep Learning革命• Deep LearningのPythonライブラリ• 手書き文字認識への応用 10

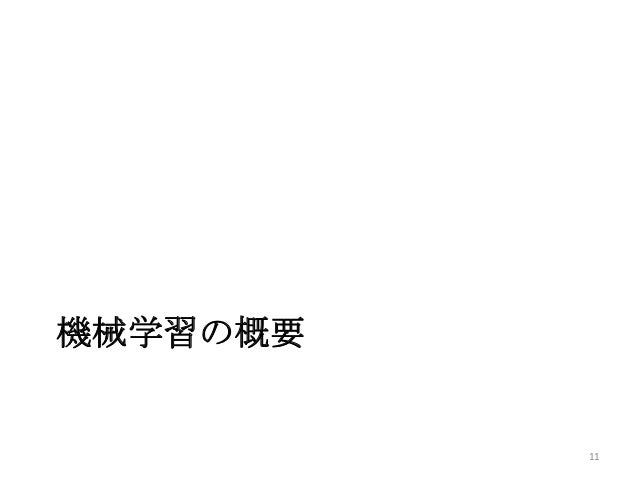

• 11. 機械学習の概要 11

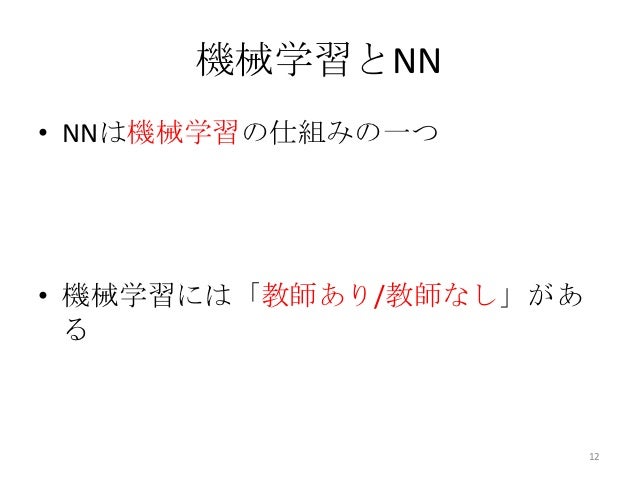

• 12. 機械学習とNN• NNは機械学習の仕組みの一つ• 機械学習には「教師あり/教師なし」があ る 12

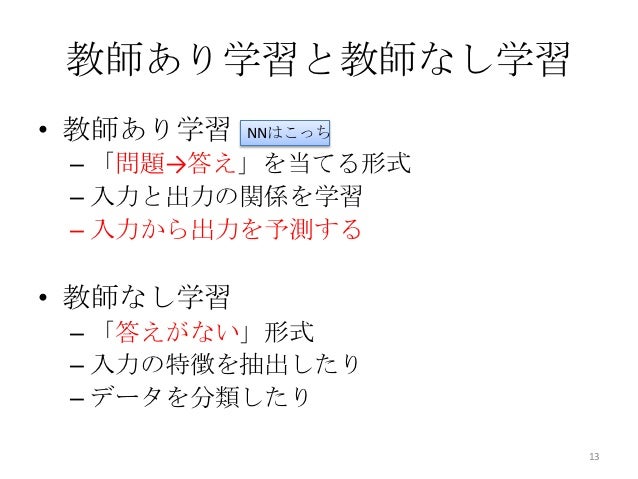

• 13. 教師あり学習と教師なし学習• 教師あり学習 NNはこっち – 「問題→答え」を当てる形式 – 入力と出力の関係を学習 – 入力から出力を予測する• 教師なし学習 – 「答えがない」形式 – 入力の特徴を抽出したり – データを分類したり 13

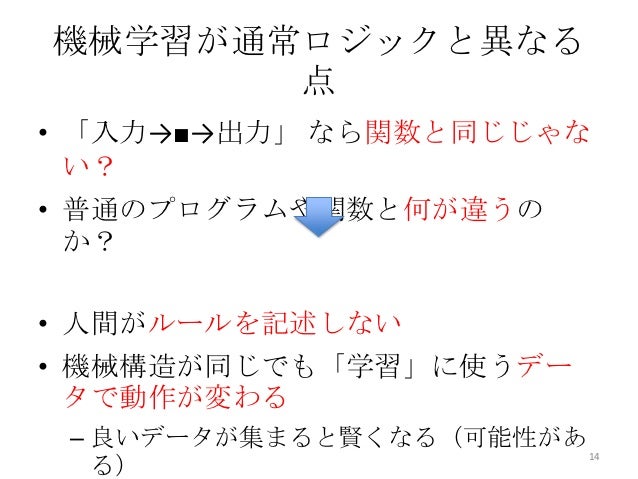

• 14. 機械学習が通常ロジックと異なる 点• 「入力→■→出力」 なら関数と同じじゃな い？• 普通のプログラムや関数と何が違うの か？• 人間がルールを記述しない• 機械構造が同じでも「学習」に使うデー タで動作が変わる – 良いデータが集まると賢くなる（可能性があ 14 る）

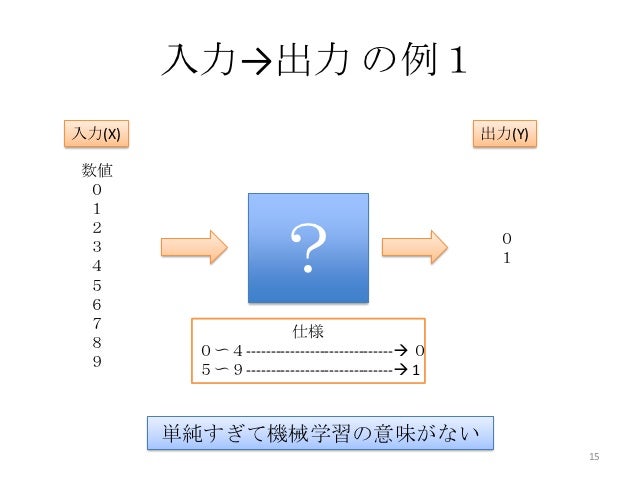

• 15. 入力→出力 の例１入力(X) 出力(Y)数値 ０ １ ？ ２ ０ ３ １ ４ ５ ６ ７ 仕様 ８ ０〜４------------------------------ ０ ９ ５〜９------------------------------ 1 単純すぎて機械学習の意味がない 15

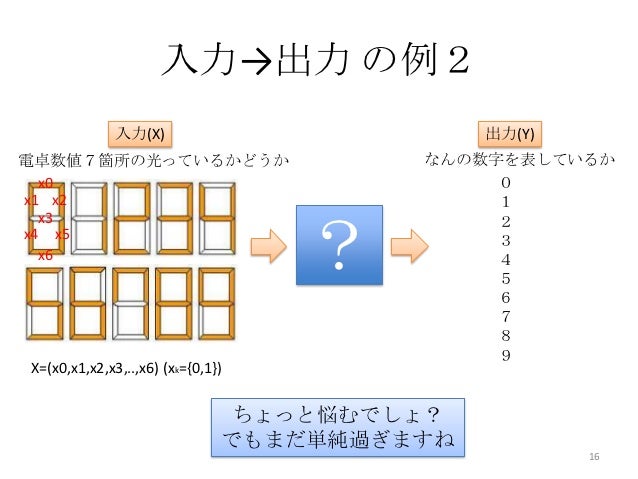

• 16. 入力→出力 の例２ 入力(X) 出力(Y)電卓数値７箇所の光っているかどうか なんの数字を表しているか x0 ０x1 x2 １ ？ x3 ２x4 x5 ３ x6 ４ ５ ６ ７ ８ ９X=(x0,x1,x2,x3,..,x6) (xk={0,1}) ちょっと悩むでしょ？ でもまだ単純過ぎますね 16
• 17. 入力→出力 の例３ 入力(X) 出力(Y) 28x28Pixelの手書き数字画像 なんの数字を表しているか ０28 １ ？ 28 ２ ３ ４ ５ ６ ７ ８ X=(x0,x1,..,x783) (xk={0~1}) ９ もう普通のロジックでは書けないですね・・・ でも、NNならできるんです！（間違うこともある 17

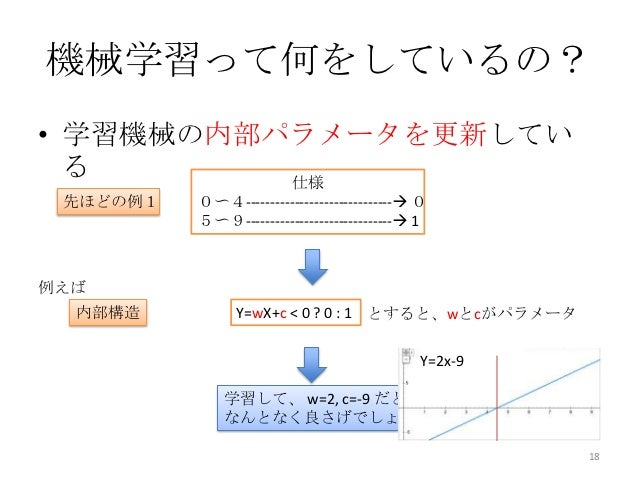

• 18. 機械学習って何をしているの？• 学習機械の内部パラメータを更新してい る 仕様 先ほどの例１ ０〜４------------------------------ ０ ５〜９------------------------------ 1例えば 内部構造 Y=wX+c < 0 ? 0 : 1 とすると、wとcがパラメータ Y=2x-9 学習して、 w=2, c=-9 だと なんとなく良さげでしょ？ 18

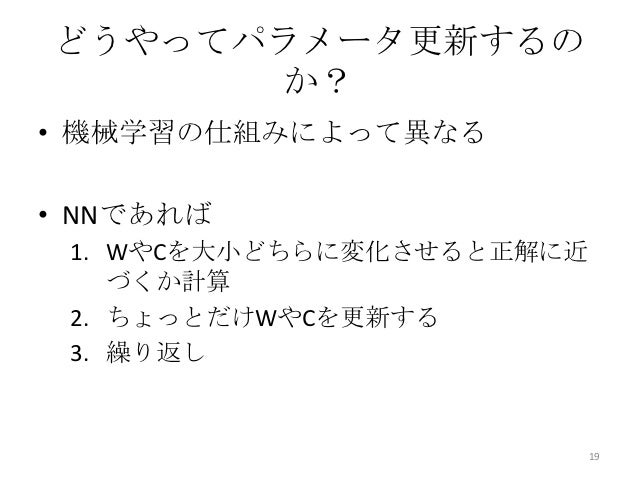

• 19. どうやってパラメータ更新するの か？• 機械学習の仕組みによって異なる• NNであれば 1. WやCを大小どちらに変化させると正解に近 づくか計算 2. ちょっとだけWやCを更新する 3. 繰り返し 19

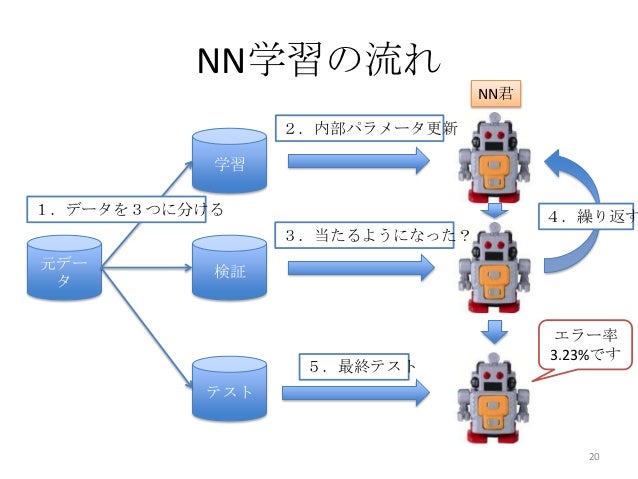

• 20. NN学習の流れ NN君 ２．内部パラメータ更新 学習１．データを３つに分ける ４．繰り返す ３．当たるようになった？元デー 検証 タ エラー率 3.23%です ５．最終テスト テスト 20

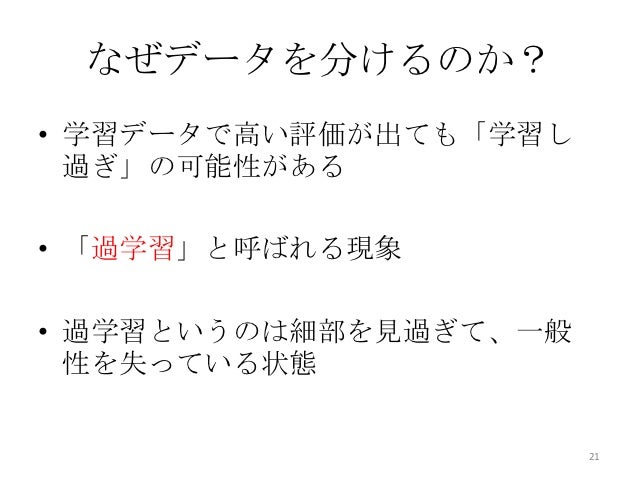

• 21. なぜデータを分けるのか？• 学習データで高い評価が出ても「学習し 過ぎ」の可能性がある• 「過学習」と呼ばれる現象• 過学習というのは細部を見過ぎて、一般 性を失っている状態 21

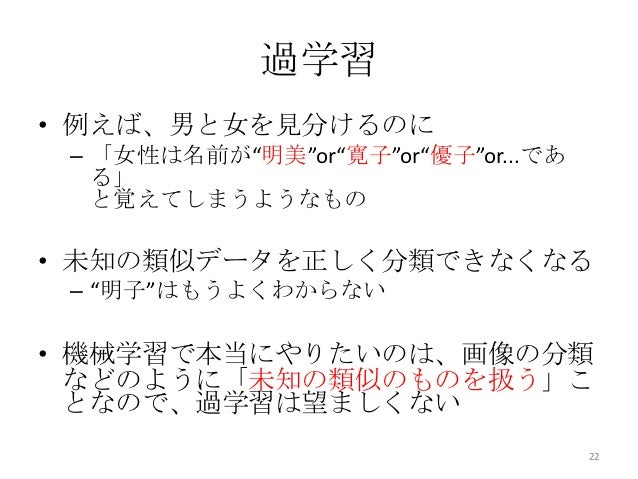

• 22. 過学習• 例えば、男と女を見分けるのに – 「女性は名前が“明美”or“寛子”or“優子”or...であ る」 と覚えてしまうようなもの• 未知の類似データを正しく分類できなくなる – “明子”はもうよくわからない• 機械学習で本当にやりたいのは、画像の分類 などのように「未知の類似のものを扱う」こ となので、過学習は望ましくない 22

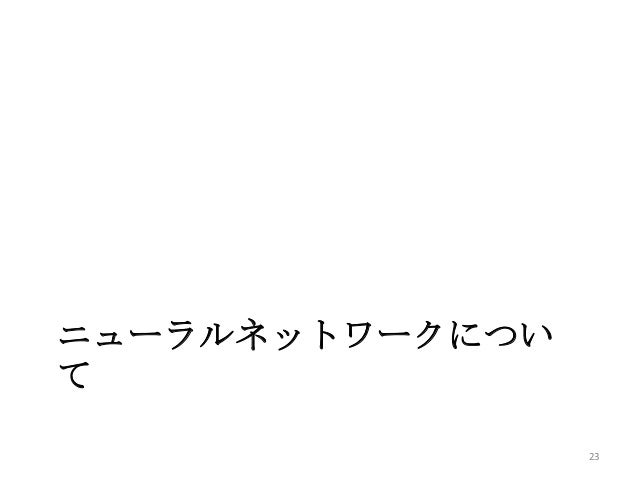

• 23. ニューラルネットワークについて 23

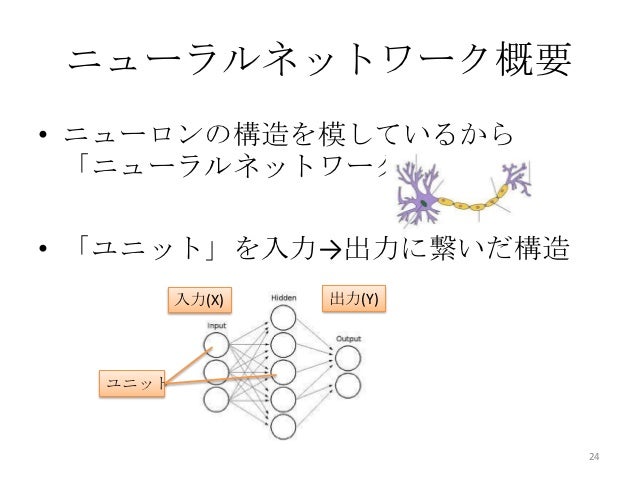

• 24. ニューラルネットワーク概要• ニューロンの構造を模しているから 「ニューラルネットワーク」• 「ユニット」を入力→出力に繋いだ構造 入力(X) 出力(Y) ユニット 24

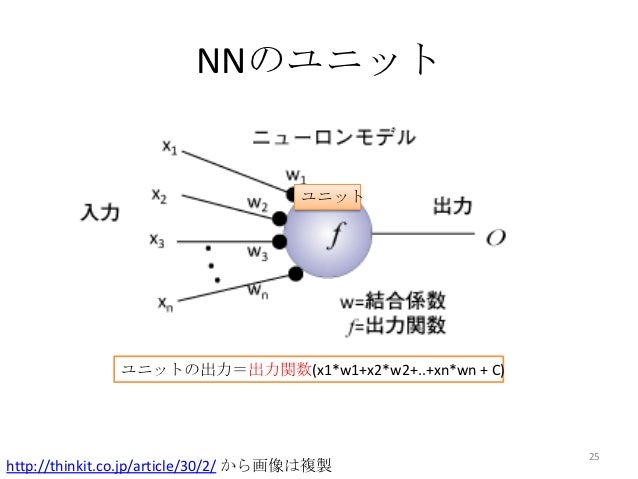

• 25. NNのユニット ユニット ユニットの出力＝出力関数(x1*w1+x2*w2+..+xn*wn + C) 25http://thinkit.co.jp/article/30/2/ から画像は複製

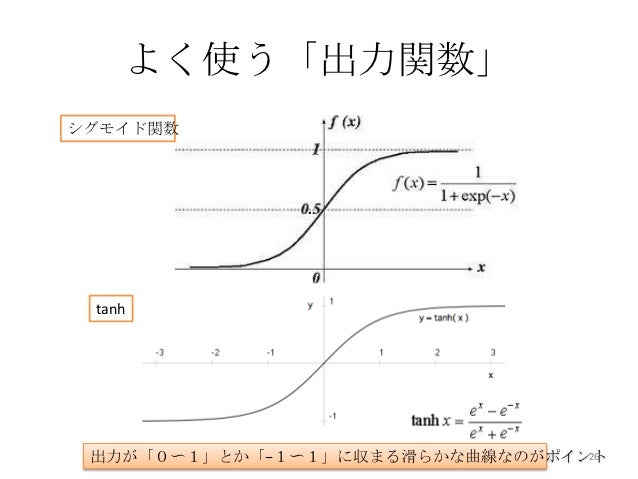

• 26. よく使う「出力関数」シグモイド関数 tanh 出力が「０〜１」とか「−１〜１」に収まる滑らかな曲線なのがポイント 26

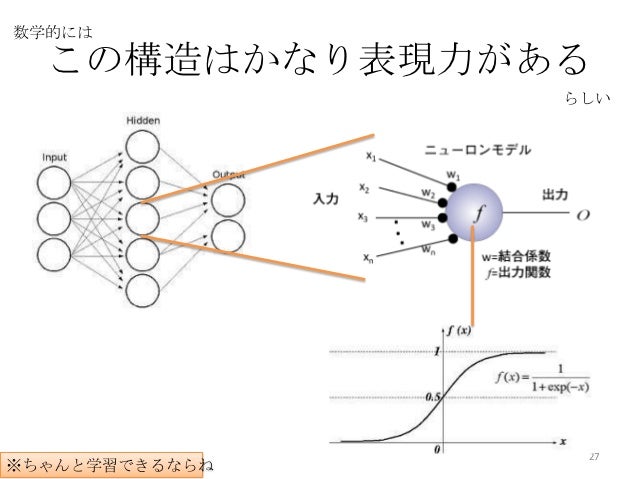

• 27. 数学的には この構造はかなり表現力がある らしい 27※ちゃんと学習できるならね
• 28. DEEP LEARNING革命 28

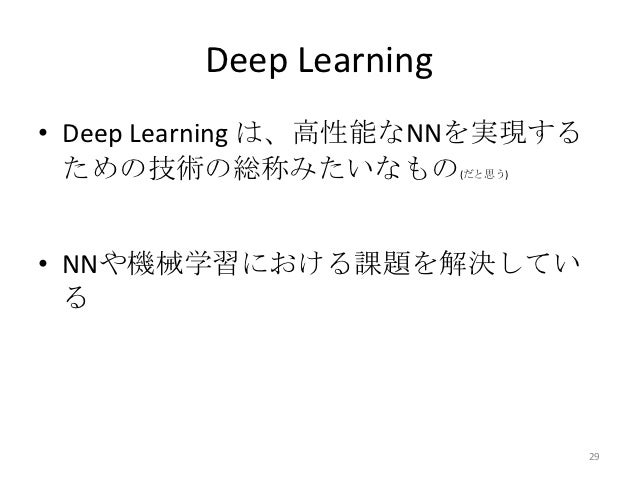

• 29. Deep Learning• Deep Learning は、高性能なNNを実現する ための技術の総称みたいなもの (だと思う)• NNや機械学習における課題を解決してい る 29

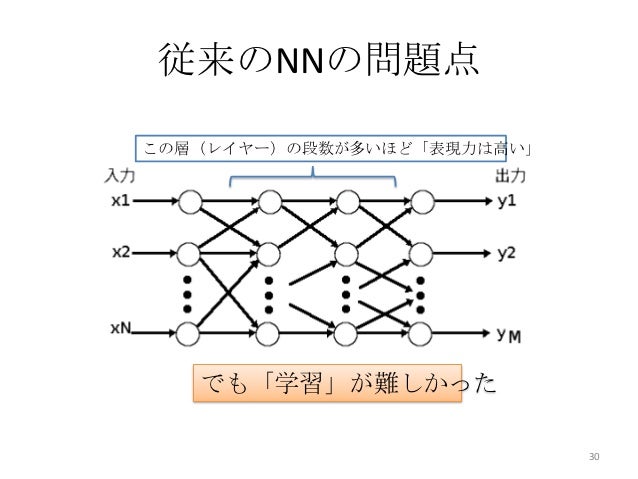

• 30. 従来のNNの問題点この層（レイヤー）の段数が多いほど「表現力は高い」 でも「学習」が難しかった 30

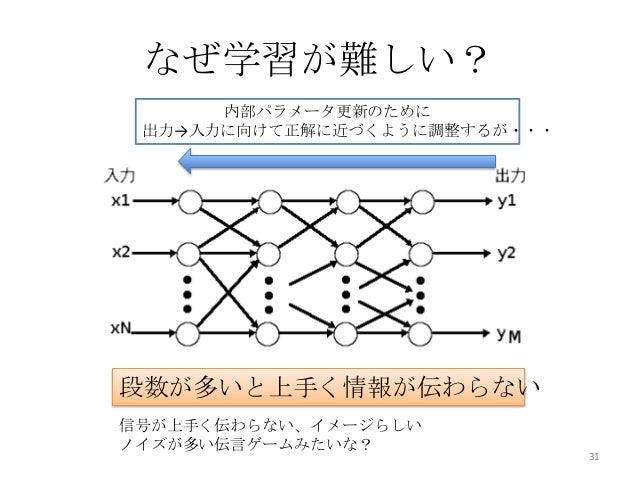

• 31. なぜ学習が難しい？ 内部パラメータ更新のために 出力→入力に向けて正解に近づくように調整するが・・・段数が多いと上手く情報が伝わらない信号が上手く伝わらない、イメージらしいノイズが多い伝言ゲームみたいな？ 31

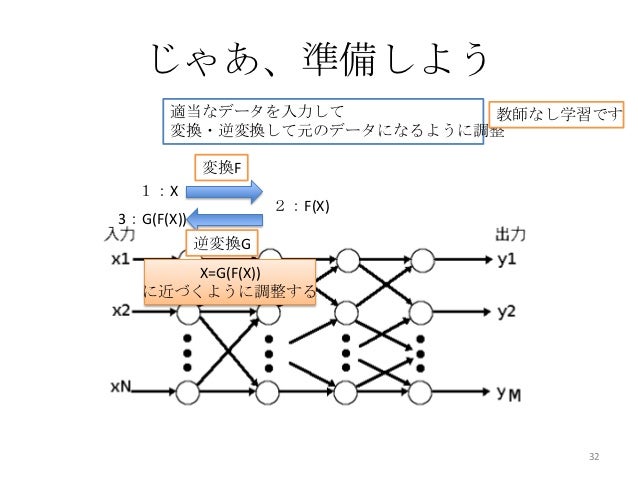

• 32. じゃあ、準備しよう 適当なデータを入力して 教師なし学習です 変換・逆変換して元のデータになるように調整 変換F １：X ２：F(X)3：G(F(X)) 逆変換G X=G(F(X)) に近づくように調整する 32

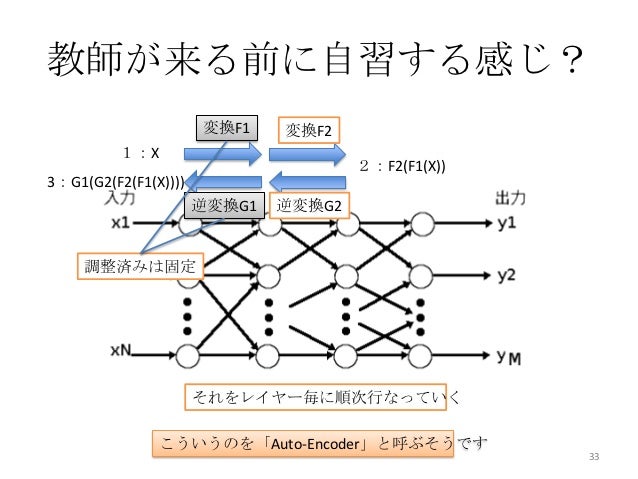

• 33. 教師が来る前に自習する感じ？ 変換F1 変換F2 １：X ２：F2(F1(X))3：G1(G2(F2(F1(X)))) 逆変換G1 逆変換G2 調整済みは固定 それをレイヤー毎に順次行なっていく こういうのを「Auto-Encoder」と呼ぶそうです 33

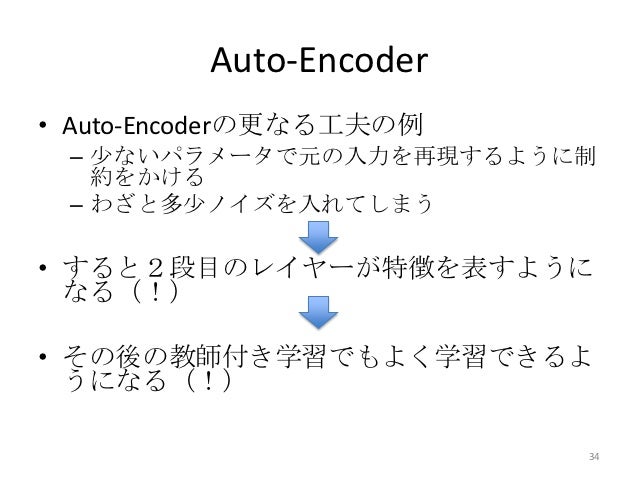

• 34. Auto-Encoder• Auto-Encoderの更なる工夫の例 – 少ないパラメータで元の入力を再現するように制 約をかける – わざと多少ノイズを入れてしまう• すると２段目のレイヤーが特徴を表すように なる（！）• その後の教師付き学習でもよく学習できるよ うになる（！） 34

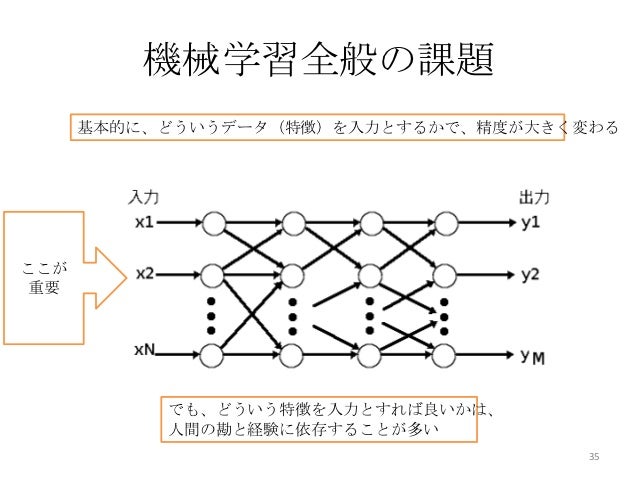

• 35. 機械学習全般の課題 基本的に、どういうデータ（特徴）を入力とするかで、精度が大きく変わるここが 重要 でも、どういう特徴を入力とすれば良いかは、 人間の勘と経験に依存することが多い 35

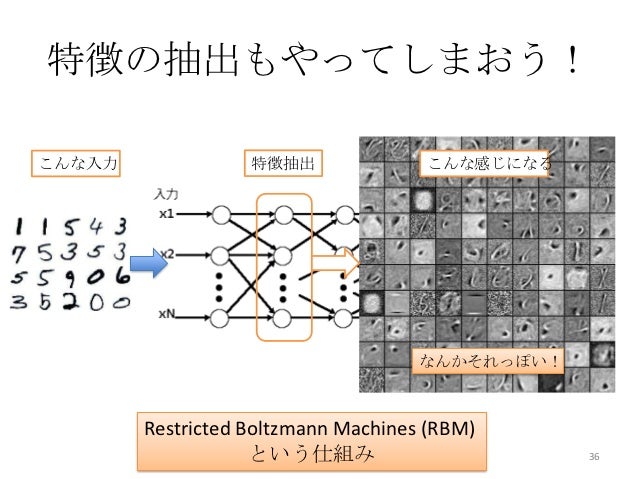

• 36. 特徴の抽出もやってしまおう！こんな入力 特徴抽出 こんな感じになる なんかそれっぽい！ Restricted Boltzmann Machines (RBM) という仕組み 36

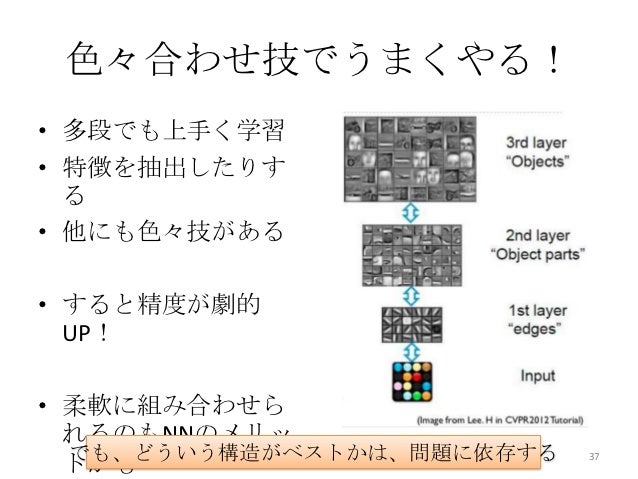

• 37. 色々合わせ技でうまくやる！• 多段でも上手く学習• 特徴を抽出したりす る• 他にも色々技がある• すると精度が劇的 UP！• 柔軟に組み合わせら れるのもNNのメリッ でも、どういう構造がベストかは、問題に依存する トかも 37

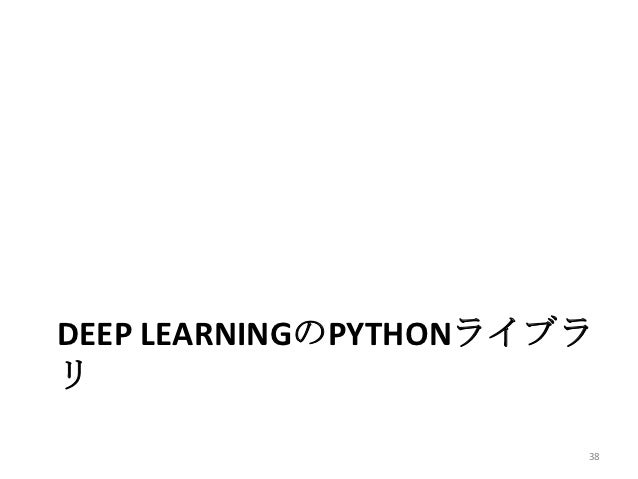

• 38. DEEP LEARNINGのPYTHONライブラリ 38

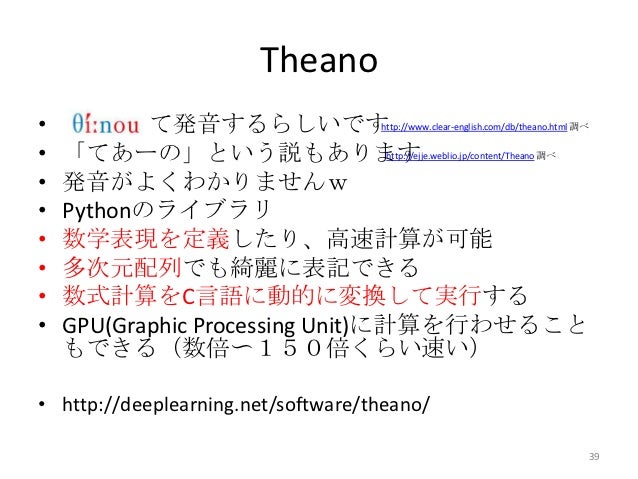

• 39. Theano• て発音するらしいです http://www.clear-english.com/db/theano.html 調べ• 「てあーの」という説もあります http://ejje.weblio.jp/content/Theano 調べ• 発音がよくわかりませんｗ• Pythonのライブラリ• 数学表現を定義したり、高速計算が可能• 多次元配列でも綺麗に表記できる• 数式計算をC言語に動的に変換して実行する• GPU(Graphic Processing Unit)に計算を行わせること もできる（数倍〜１５０倍くらい速い）• http://deeplearning.net/software/theano/ 39

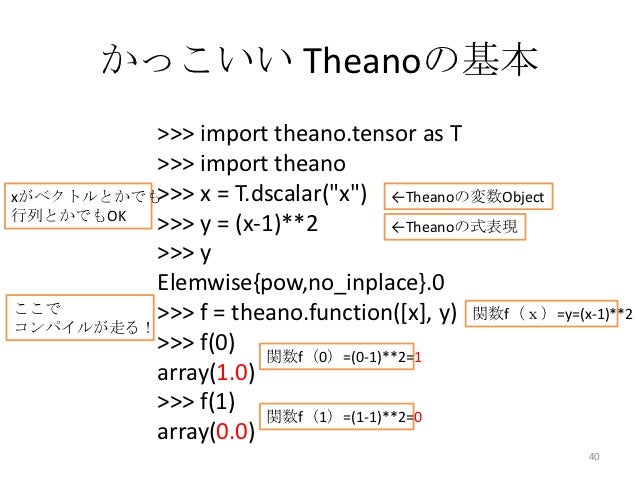

• 40. かっこいい Theanoの基本 >>> import theano.tensor as T >>> import theanoxがベクトルとかでも>>> x = T.dscalar("x") ←Theanoの変数Object行列とかでもOK >>> y = (x-1)**2 ←Theanoの式表現 >>> y Elemwise{pow,no_inplace}.0ここで >>> f = theano.function([x], y) 関数f（ｘ）=y=(x-1)**2コンパイルが走る！ >>> f(0) 関数f（0）=(0-1)**2=1 array(1.0) >>> f(1) 関数f（1）=(1-1)**2=0 array(0.0) 40

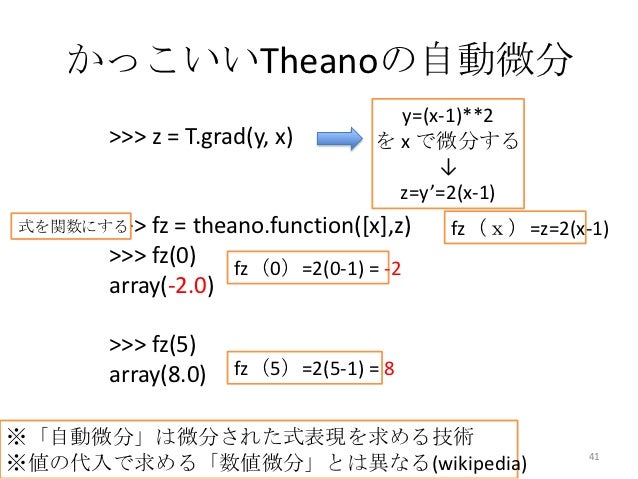

• 41. かっこいいTheanoの自動微分 y=(x-1)**2 >>> z = T.grad(y, x) を x で微分する ↓ z=y’=2(x-1) >>>式を関数にする fz = theano.function([x],z) fz（ｘ）=z=2(x-1) >>> fz(0) fz（0）=2(0-1) = -2 array(-2.0) >>> fz(5) array(8.0) fz（5）=2(5-1) = 8※「自動微分」は微分された式表現を求める技術※値の代入で求める「数値微分」とは異なる(wikipedia) 41

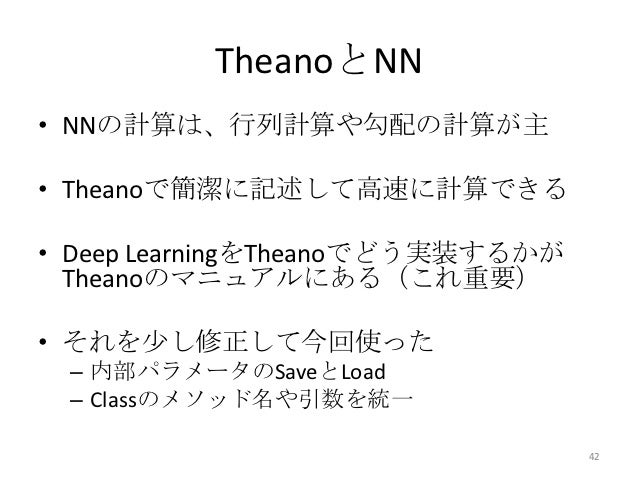

• 42. TheanoとNN• NNの計算は、行列計算や勾配の計算が主• Theanoで簡潔に記述して高速に計算できる• Deep LearningをTheanoでどう実装するかが Theanoのマニュアルにある（これ重要）• それを少し修正して今回使った – 内部パラメータのSaveとLoad – Classのメソッド名や引数を統一 42
• 43. 手書き文字認識への応用 43

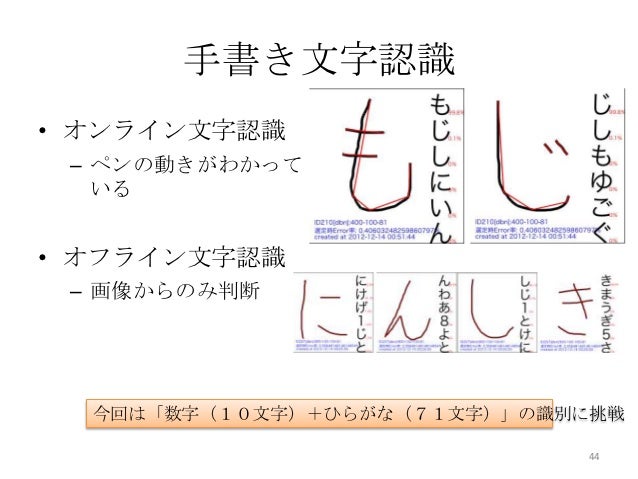

• 44. 手書き文字認識• オンライン文字認識 – ペンの動きがわかって いる• オフライン文字認識 – 画像からのみ判断 今回は「数字（１０文字）＋ひらがな（７１文字）」の識別に挑戦 44

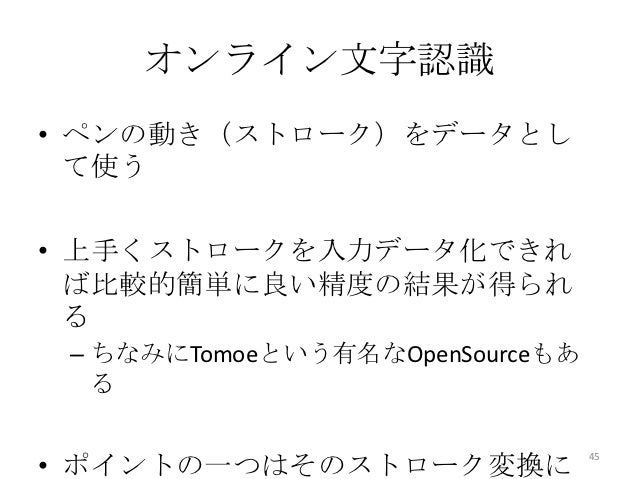

• 45. オンライン文字認識• ペンの動き（ストローク）をデータとし て使う• 上手くストロークを入力データ化できれ ば比較的簡単に良い精度の結果が得られ る – ちなみにTomoeという有名なOpenSourceもあ る• ポイントの一つはそのストローク変換に 45

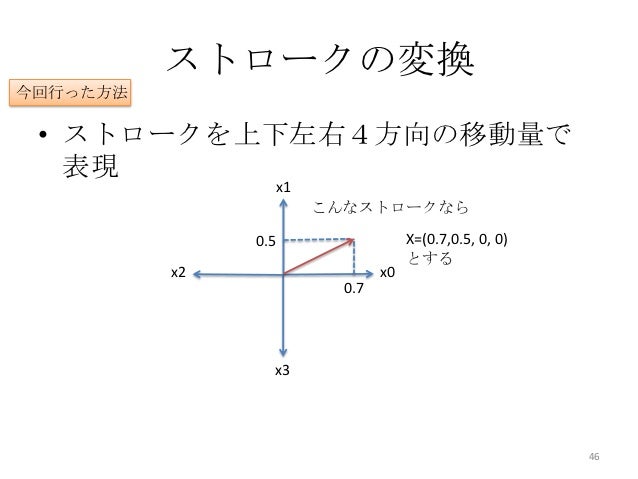

• 46. ストロークの変換今回行った方法 • ストロークを上下左右４方向の移動量で 表現 x1 こんなストロークなら 0.5 X=(0.7,0.5, 0, 0) とする x2 x0 0.7 x3 46

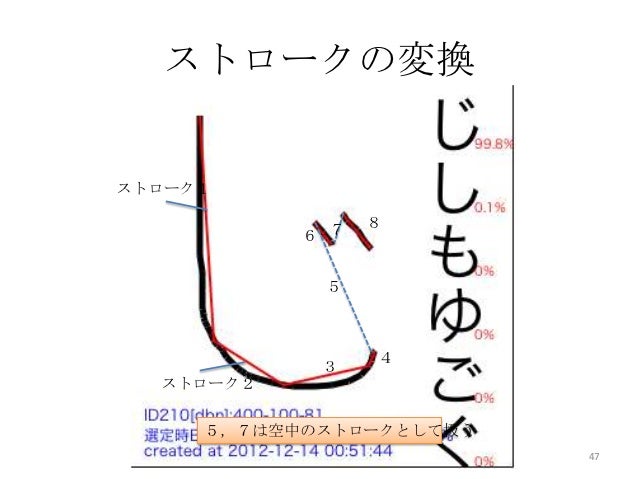

• 47. ストロークの変換ストローク１ ８ ６ ７ ５ ４ ３ ストローク２ ５，７は空中のストロークとして扱う 47

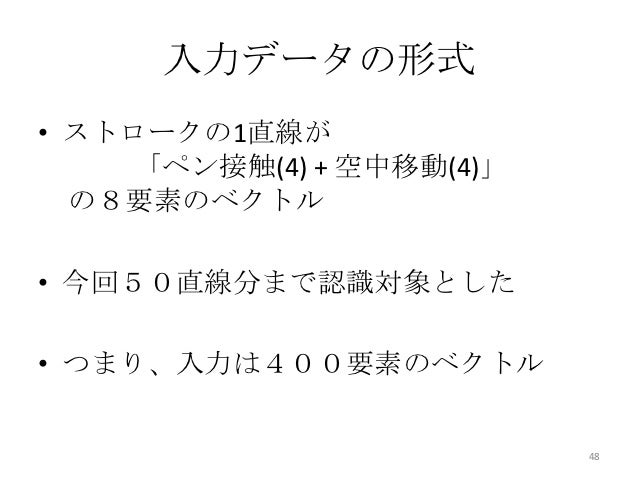

• 48. 入力データの形式• ストロークの1直線が 「ペン接触(4) + 空中移動(4)」 の８要素のベクトル• 今回５０直線分まで認識対象とした• つまり、入力は４００要素のベクトル 48

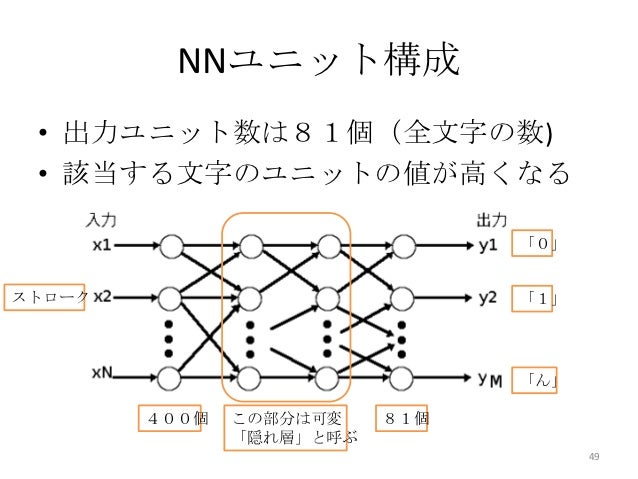

• 49. NNユニット構成 • 出力ユニット数は８１個（全文字の数) • 該当する文字のユニットの値が高くなる 「０」ストローク 「１」 「ん」 ４００個 この部分は可変 ８１個 「隠れ層」と呼ぶ 49

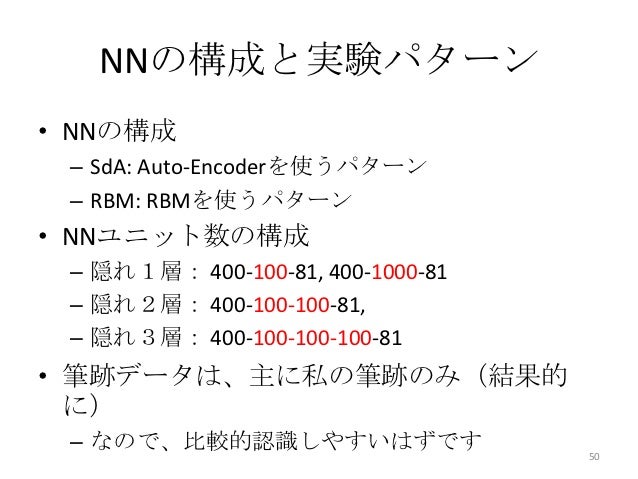

• 50. NNの構成と実験パターン• NNの構成 – SdA: Auto-Encoderを使うパターン – RBM: RBMを使うパターン• NNユニット数の構成 – 隠れ１層： 400-100-81, 400-1000-81 – 隠れ２層： 400-100-100-81, – 隠れ３層： 400-100-100-100-81• 筆跡データは、主に私の筆跡のみ（結果的 に） – なので、比較的認識しやすいはずです 50

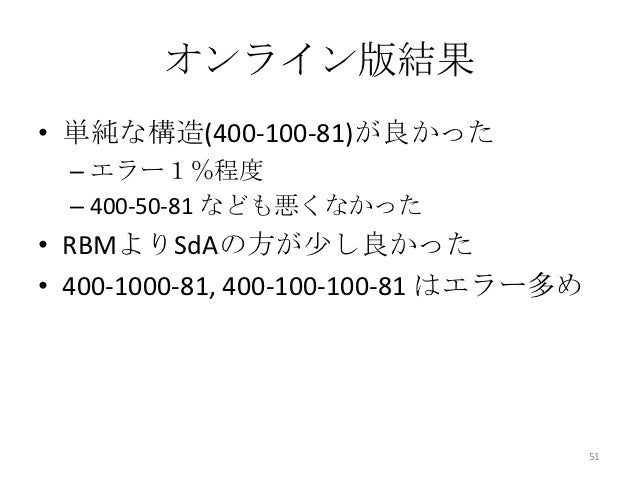

• 51. オンライン版結果• 単純な構造(400-100-81)が良かった – エラー１％程度 – 400-50-81 なども悪くなかった• RBMよりSdAの方が少し良かった• 400-1000-81, 400-100-100-81 はエラー多め 51

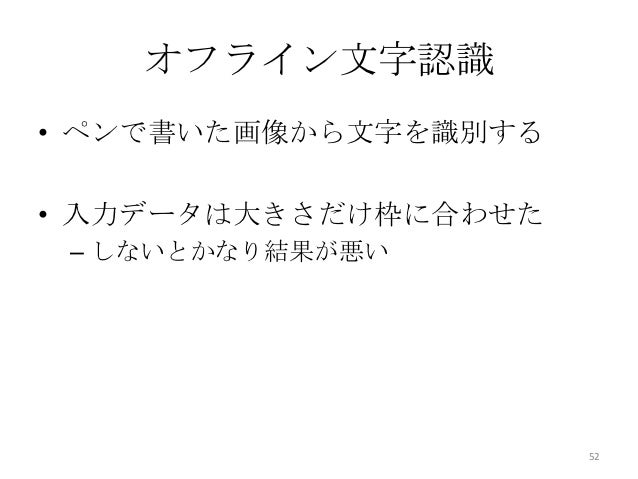

• 52. オフライン文字認識• ペンで書いた画像から文字を識別する• 入力データは大きさだけ枠に合わせた – しないとかなり結果が悪い 52

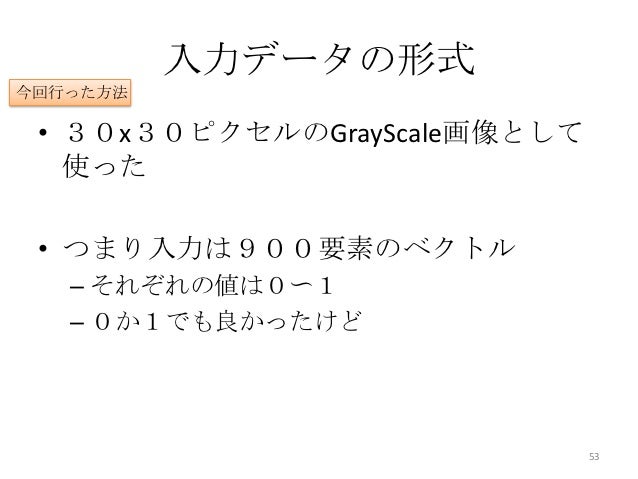

• 53. 入力データの形式今回行った方法 • ３０x３０ピクセルのGrayScale画像として 使った • つまり入力は９００要素のベクトル – それぞれの値は０〜１ – ０か１でも良かったけど 53

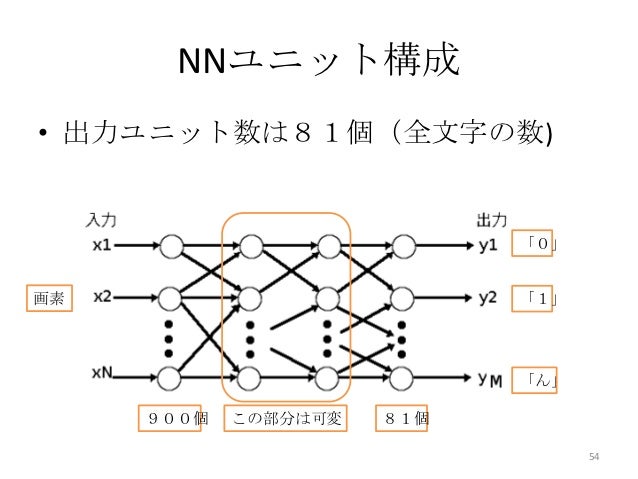

• 54. NNユニット構成• 出力ユニット数は８１個（全文字の数) 「０」画素 「１」 「ん」 ９００個 この部分は可変 ８１個 54

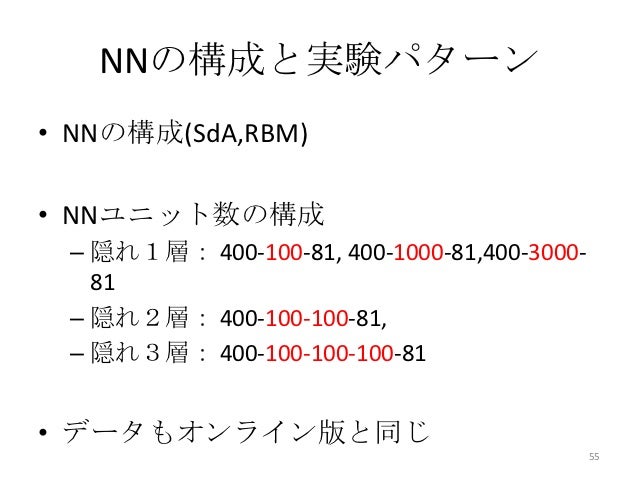

• 55. NNの構成と実験パターン• NNの構成(SdA,RBM)• NNユニット数の構成 – 隠れ１層： 400-100-81, 400-1000-81,400-3000- 81 – 隠れ２層： 400-100-100-81, – 隠れ３層： 400-100-100-100-81• データもオンライン版と同じ 55

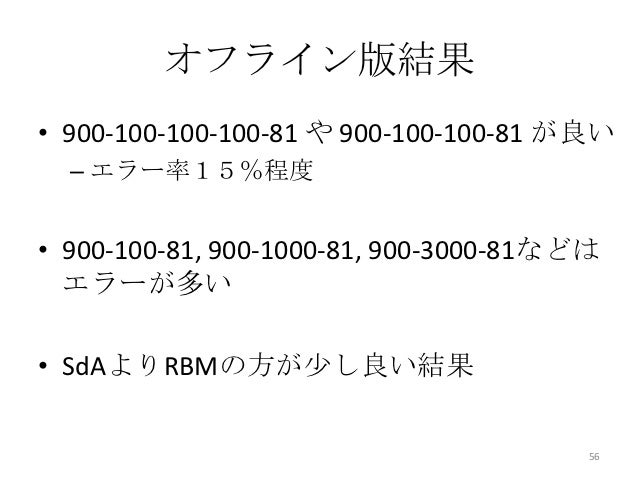

• 56. オフライン版結果• 900-100-100-100-81 や 900-100-100-81 が良い – エラー率１５％程度• 900-100-81, 900-1000-81, 900-3000-81などは エラーが多い• SdAよりRBMの方が少し良い結果 56

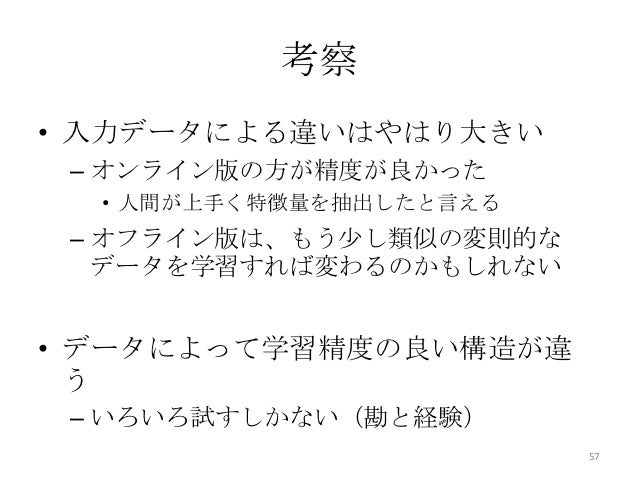

• 57. 考察• 入力データによる違いはやはり大きい – オンライン版の方が精度が良かった • 人間が上手く特徴量を抽出したと言える – オフライン版は、もう少し類似の変則的な データを学習すれば変わるのかもしれない• データによって学習精度の良い構造が違 う – いろいろ試すしかない（勘と経験） 57

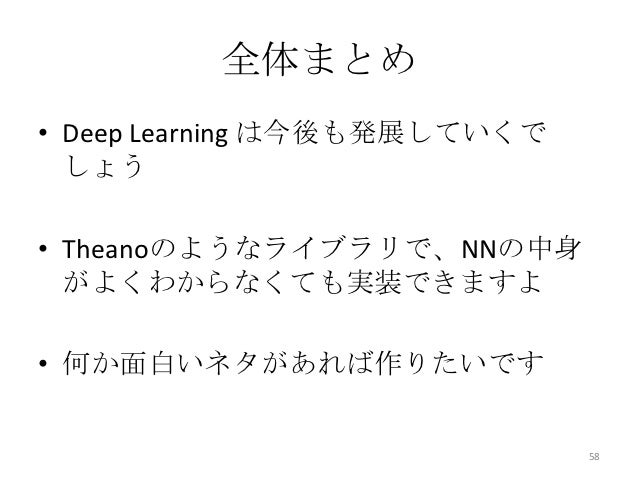

• 58. 全体まとめ• Deep Learning は今後も発展していくで しょう• Theanoのようなライブラリで、NNの中身 がよくわからなくても実装できますよ• 何か面白いネタがあれば作りたいです 58

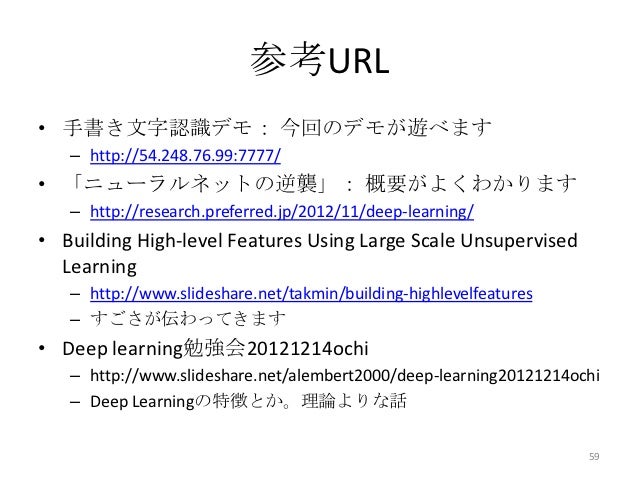

• 59. 参考URL• 手書き文字認識デモ： 今回のデモが遊べます – http://54.248.76.99:7777/• 「ニューラルネットの逆襲」： 概要がよくわかります – http://research.preferred.jp/2012/11/deep-learning/• Building High-level Features Using Large Scale Unsupervised Learning – http://www.slideshare.net/takmin/building-highlevelfeatures – すごさが伝わってきます• Deep learning勉強会20121214ochi – http://www.slideshare.net/alembert2000/deep-learning20121214ochi – Deep Learningの特徴とか。理論よりな話 59
