1. Amazon EC2 Container Service(ECS) アマゾンデータサービスジャパン株式会社⼤大⾕谷　晋平(@shot6, ohtani@amazon.co.jp)

2. 2 EC2 Container Service (ECS)

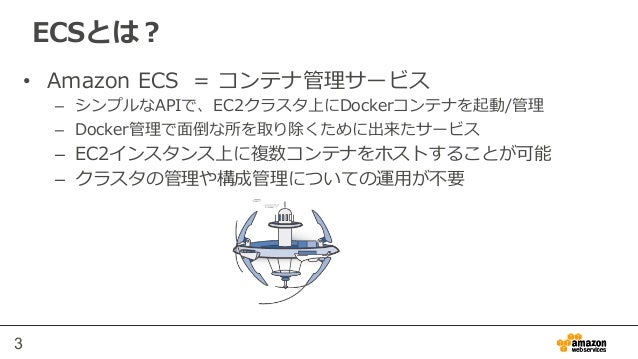

3. 3 ECSとは？ •  Amazon ECS = コンテナ管理理サービス –  シンプルなAPIで、EC2クラスタ上にDockerコンテナを起動/管理理 –  Docker管理理で⾯面倒な所を取り除くために出来たサービス –  EC2インスタンス上に複数コンテナをホストすることが可能 –  クラスタの管理理や構成管理理についての運⽤用が不不要

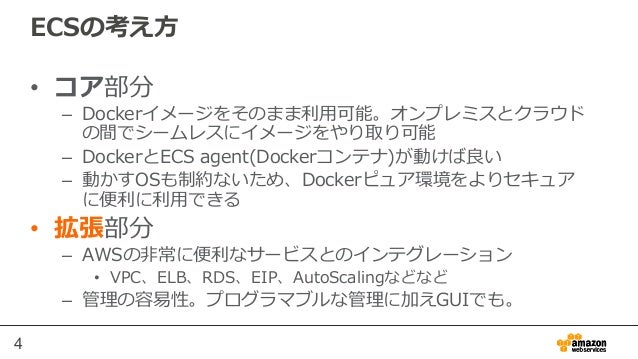

4. 4 ECSの考え⽅方 •  コア部分 –  Dockerイメージをそのまま利利⽤用可能。オンプレミスとクラウドの間でシームレスにイメージをやり取り可能 –  DockerとECS agent(Dockerコンテナ)が動けば良良い –  動かすOSも制約ないため、Dockerピュア環境をよりセキュアに便便利利に利利⽤用できる •  拡張部分 –  AWSの⾮非常に便便利利なサービスとのインテグレーション •  VPC、ELB、RDS、EIP、AutoScalingなどなど –  管理理の容易易性。プログラマブルな管理理に加えGUIでも。

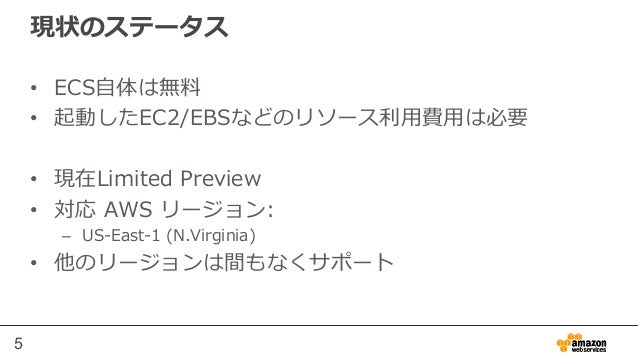

5. 5 現状のステータス •  ECS⾃自体は無料料 •  起動したEC2/EBSなどのリソース利利⽤用費⽤用は必要 •  現在Limited Preview •  対応 AWS リージョン: –  US-‐‑‒East-‐‑‒1 (N.Virginia) •  他のリージョンは間もなくサポート

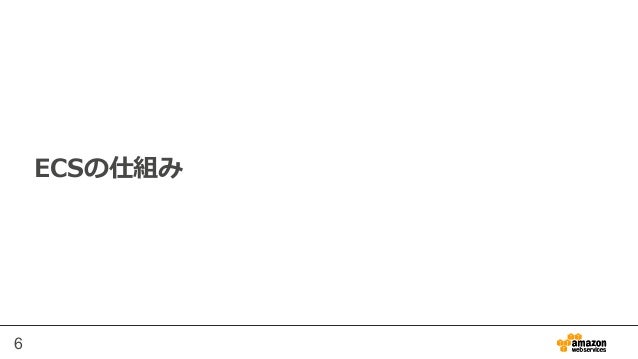

6. 6 ECSの仕組み

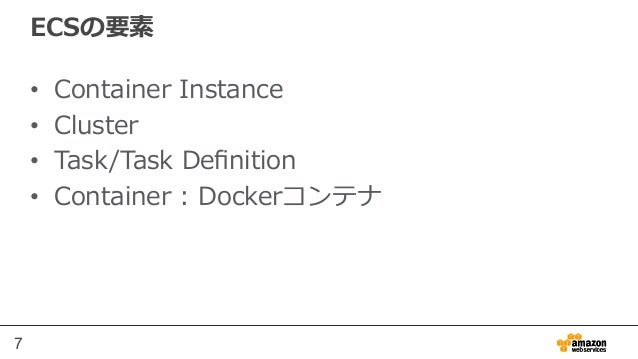

7. 7 ECSの要素 •  Container Instance •  Cluster •  Task/Task Deﬁnition •  Container : Dockerコンテナ

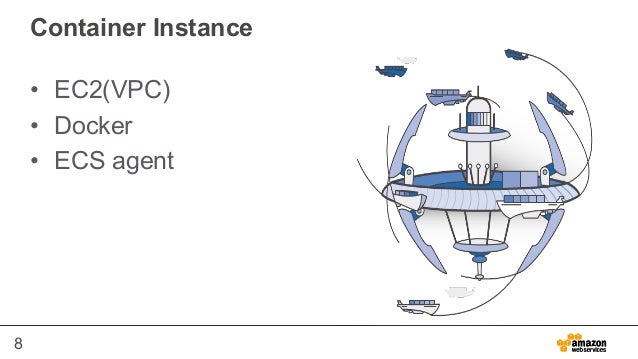

8. 8 Container Instance •  EC2(VPC) •  Docker •  ECS agent

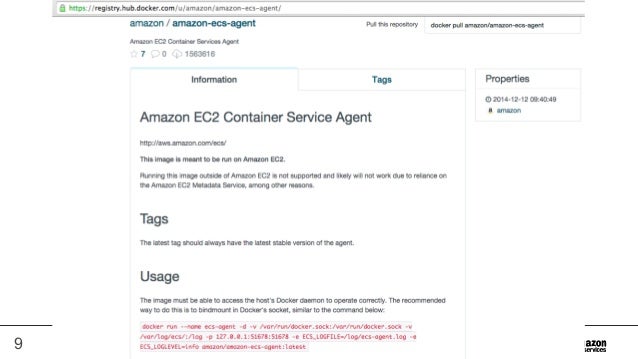

10. 10 ECS agent •  オープンソースのエージェント(ASLv2) •  https://github.com/aws/amazon-‐‑‒ecs-‐‑‒agent •  Go⾔言語で書かれています •  というのも、こいつもDockerで動きます •  Docker Hubにも登録されてます。 –  https://registry.hub.docker.com/u/amazon/amazon-‐‑‒ecs-‐‑‒ agent/ –  docker pull amazon/amazon-‐‑‒ecs-‐‑‒agent

11. 11 Cluster •  リソースプール •  リージョンに閉じている •  Container Instanceの集合 •  管理するトップレベルの概念

12. 12 Task •  Unit of Work •  関係するコンテナの集合 •  Container Instance上で稼働 •  Task Definition –  Taskの定義 –  JSON

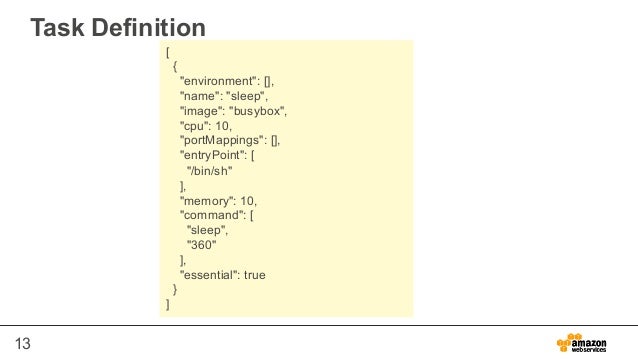

13. 13 Task Definition [ { "environment": [], "name": "sleep", "image": "busybox", "cpu": 10, "portMappings": [], "entryPoint": [ "/bin/sh" ], "memory": 10, "command": [ "sleep", "360" ], "essential": true } ]

14. 14 Cluster Container Instance Container Instance Container Instance Container Instance Container Container Container Container Container Container Container Container Container Container Container Container Container Container Container Container Task Definition JSON Task (group of container) ECS Control Plane ECS Agent ECS Agent ECS Agent ECS Agent コンテナの状態管理理（利利⽤用者は意識識しない）

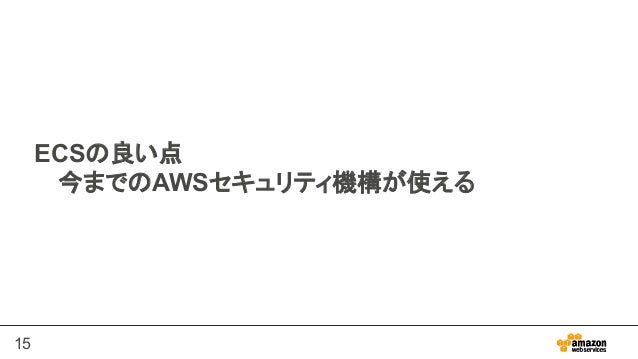

15. 15 ECSの良い点　今までのAWSセキュリティ機構が使える

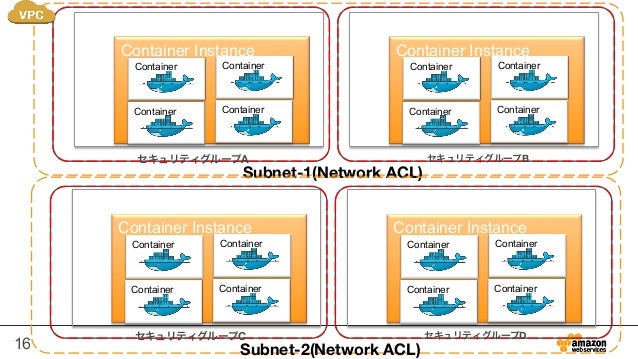

16. 16 Cluster Container Instance Container Container Container Container Subnet-1(Network ACL) Cluster Container Instance Container Container Container Container セキュリティグループA セキュリティグループB Cluster Container Instance Container Container Container Container Subnet-2(Network ACL) Cluster Container Instance Container Container Container Container セキュリティグループC セキュリティグループD

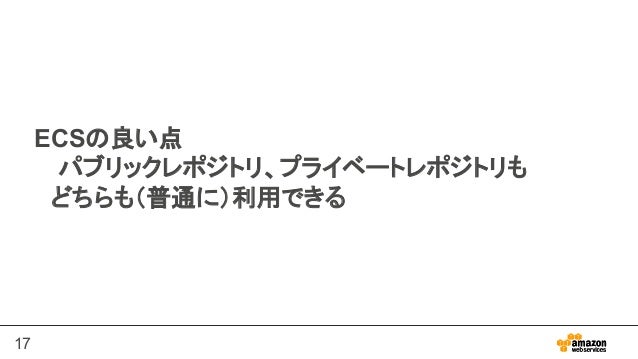

17. 17 ECSの良い点　パブリックレポジトリ、プライベートレポジトリも　どちらも（普通に）利用できる

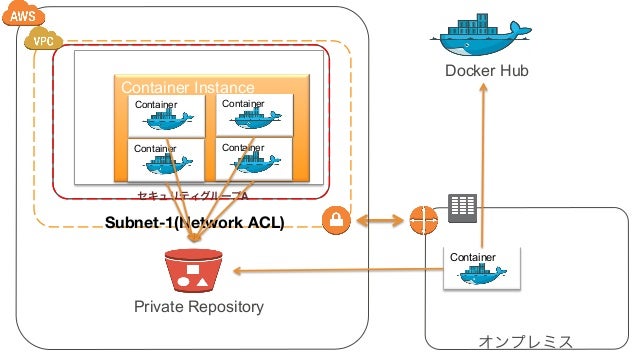

18. 18 Cluster Container Instance Container Container Container Container Subnet-1(Network ACL) セキュリティグループA Docker Hub Private Repository オンプレミス Container

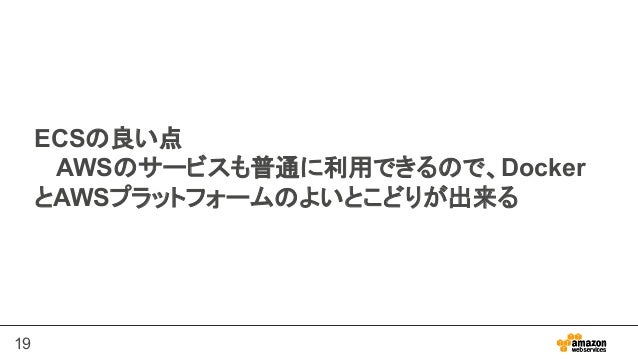

19. 19 ECSの良い点　 AWSのサービスも普通に利用できるので、Docker とAWSプラットフォームのよいとこどりが出来る

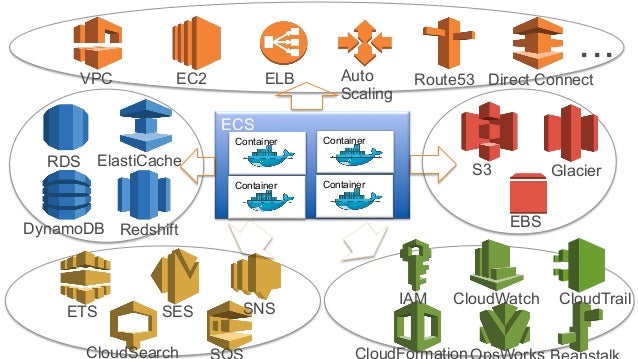

20. 20 ECS Container Container Container Container EC2VPC ELB Auto Scaling Route53 Direct Connect RDS ElastiCache DynamoDB Redshift ・・・ S3 Glacier EBS ETS SES SNS CloudSearch IAM CloudTrail CloudFormation CloudWatch

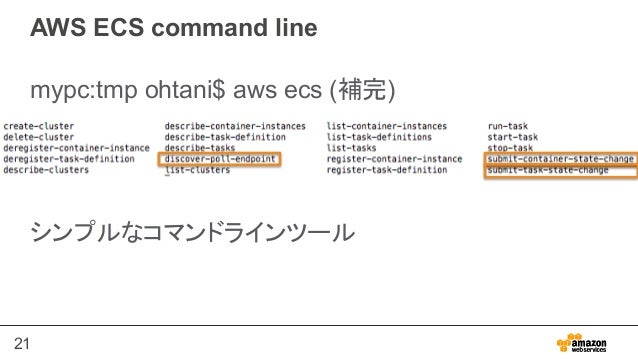

21. 21 AWS ECS command line mypc:tmp ohtani$ aws ecs (補完) シンプルなコマンドラインツール

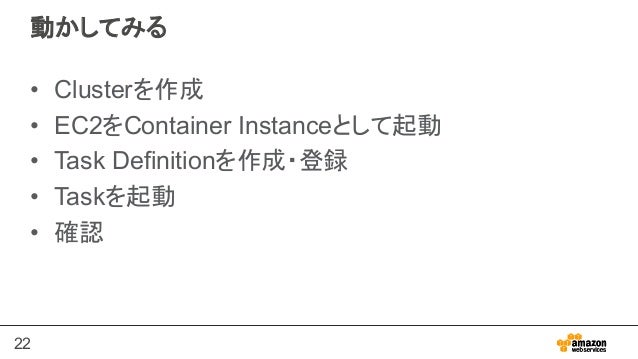

22. 22 動かしてみる •  Clusterを作成 •  EC2をContainer Instanceとして起動 •  Task Definitionを作成・登録 •  Taskを起動 •  確認

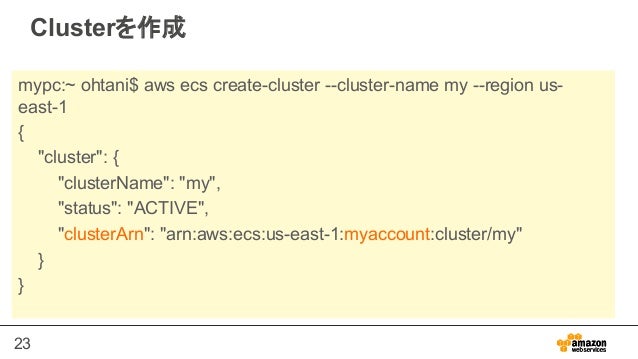

23. 23 Clusterを作成 mypc:~ ohtani$ aws ecs create-cluster --cluster-name my --region us- east-1 { "cluster": { "clusterName": "my", "status": "ACTIVE", "clusterArn": "arn:aws:ecs:us-east-1:myaccount:cluster/my" } }

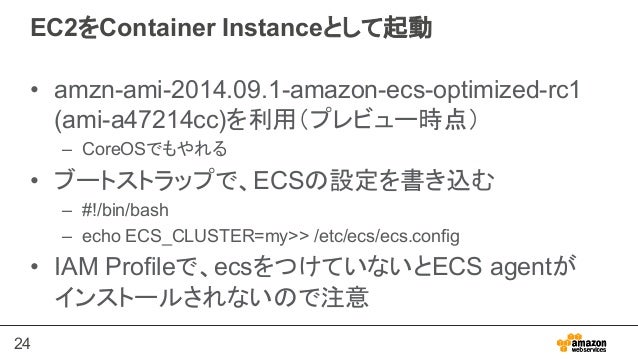

24. 24 EC2をContainer Instanceとして起動 •  amzn-ami-2014.09.1-amazon-ecs-optimized-rc1 (ami-a47214cc)を利用（プレビュー時点） –  CoreOSでもやれる •  ブートストラップで、ECSの設定を書き込む –  #!/bin/bash –  echo ECS_CLUSTER=my>> /etc/ecs/ecs.config •  IAM Profileで、ecsをつけていないとECS agentがインストールされないので注意

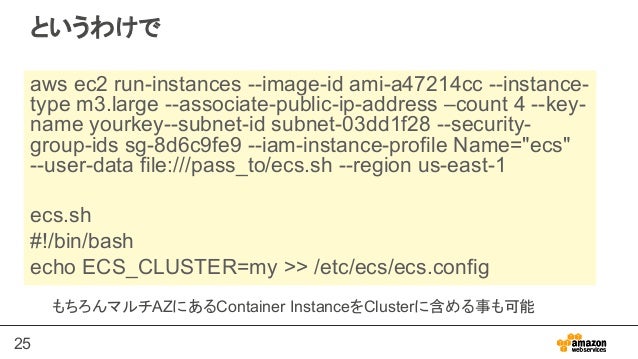

25. 25 というわけで aws ec2 run-instances --image-id ami-a47214cc --instance- type m3.large --associate-public-ip-address –count 4 --key- name yourkey--subnet-id subnet-03dd1f28 --security- group-ids sg-8d6c9fe9 --iam-instance-profile Name="ecs" --user-data file:///pass_to/ecs.sh --region us-east-1 ecs.sh #!/bin/bash echo ECS_CLUSTER=my >> /etc/ecs/ecs.config もちろんマルチAZにあるContainer InstanceをClusterに含める事も可能

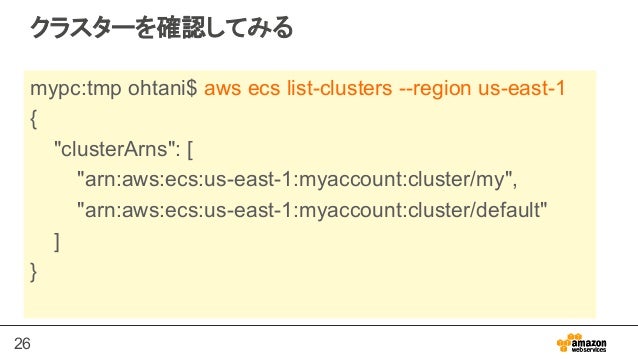

26. 26 クラスターを確認してみる mypc:tmp ohtani$ aws ecs list-clusters --region us-east-1 { "clusterArns": [ "arn:aws:ecs:us-east-1:myaccount:cluster/my", "arn:aws:ecs:us-east-1:myaccount:cluster/default" ] }

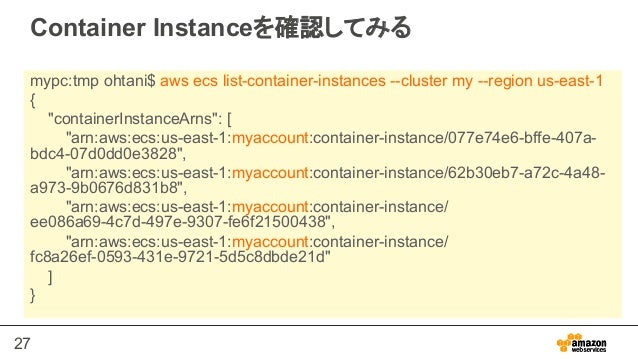

27. 27 Container Instanceを確認してみる mypc:tmp ohtani$ aws ecs list-container-instances --cluster my --region us-east-1 { "containerInstanceArns": [ "arn:aws:ecs:us-east-1:myaccount:container-instance/077e74e6-bffe-407a- bdc4-07d0dd0e3828", "arn:aws:ecs:us-east-1:myaccount:container-instance/62b30eb7-a72c-4a48- a973-9b0676d831b8", "arn:aws:ecs:us-east-1:myaccount:container-instance/ ee086a69-4c7d-497e-9307-fe6f21500438", "arn:aws:ecs:us-east-1:myaccount:container-instance/ fc8a26ef-0593-431e-9721-5d5c8dbde21d" ] }

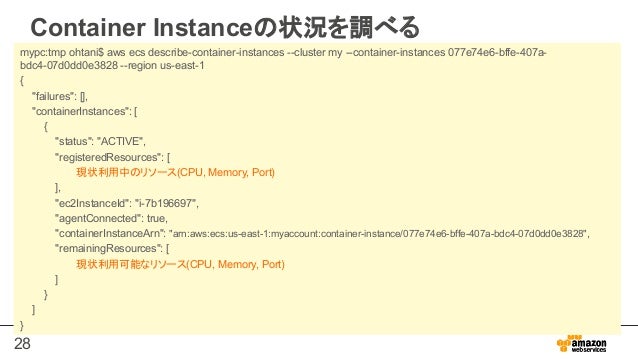

28. 28 Container Instanceの状況を調べる mypc:tmp ohtani$ aws ecs describe-container-instances --cluster my --container-instances 077e74e6-bffe-407a- bdc4-07d0dd0e3828 --region us-east-1 { "failures": [], "containerInstances": [ { "status": "ACTIVE", "registeredResources": [ 　　　　　　　　現状利用中のリソース(CPU, Memory, Port) ], "ec2InstanceId": "i-7b196697", "agentConnected": true, "containerInstanceArn": "arn:aws:ecs:us-east-1:myaccount:container-instance/077e74e6-bffe-407a-bdc4-07d0dd0e3828", "remainingResources": [ 　　　　　　　　現状利用可能なリソース(CPU, Memory, Port) ] } ] }

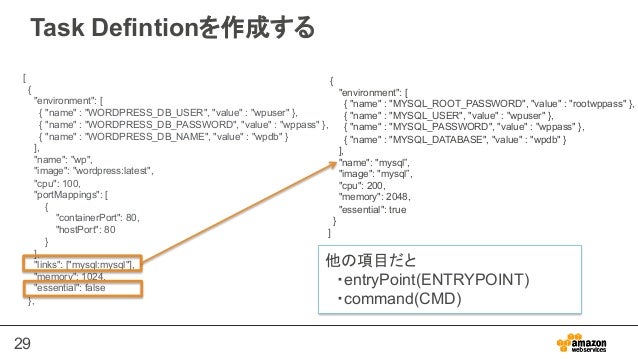

29. 29 Task Defintionを作成する [ { "environment": [ { "name" : "WORDPRESS_DB_USER", "value" : "wpuser" }, { "name" : "WORDPRESS_DB_PASSWORD", "value" : "wppass" }, { "name" : "WORDPRESS_DB_NAME", "value" : "wpdb" } ], "name": "wp", "image": "wordpress:latest", "cpu": 100, "portMappings": [ { "containerPort": 80, "hostPort": 80 } ], "links": ["mysql:mysql"], "memory": 1024, "essential": false }, { "environment": [ { "name" : "MYSQL_ROOT_PASSWORD", "value" : "rootwppass" }, { "name" : "MYSQL_USER", "value" : "wpuser" }, { "name" : "MYSQL_PASSWORD", "value" : "wppass" }, { "name" : "MYSQL_DATABASE", "value" : "wpdb" } ], "name": "mysql”, "image": "mysql”, "cpu": 200, "memory": 2048, "essential": true } ] 他の項目だと　・entryPoint(ENTRYPOINT) 　・command(CMD)

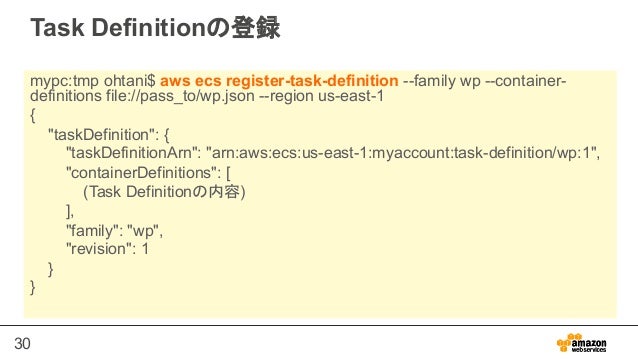

30. 30 Task Definitionの登録 mypc:tmp ohtani$ aws ecs register-task-definition --family wp --containerdefinitions file://pass_to/wp.json --region us-east-1 { "taskDefinition": { "taskDefinitionArn": "arn:aws:ecs:us-east-1:myaccount:task-definition/wp:1", "containerDefinitions": [ (Task Definitionの内容) ], "family": "wp", "revision": 1 } }

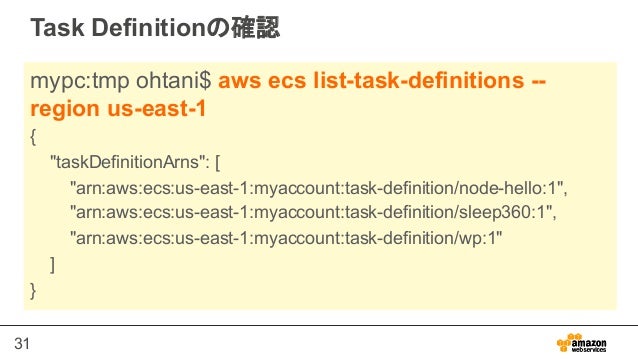

31. 31 Task Definitionの確認 mypc:tmp ohtani$ aws ecs list-task-definitions -- region us-east-1 { "taskDefinitionArns": [ "arn:aws:ecs:us-east-1:myaccount:task-definition/node-hello:1", "arn:aws:ecs:us-east-1:myaccount:task-definition/sleep360:1", "arn:aws:ecs:us-east-1:myaccount:task-definition/wp:1" ] }

32. 32 Taskを走らせる •  方法としては2つ •  ECSのスケジューラにまかせ、コンテナを起動する –  aws ecs run-task •  自分で指定したコンテナインスタンス上に起動する –  aws ecs start-task --container-instances xxx

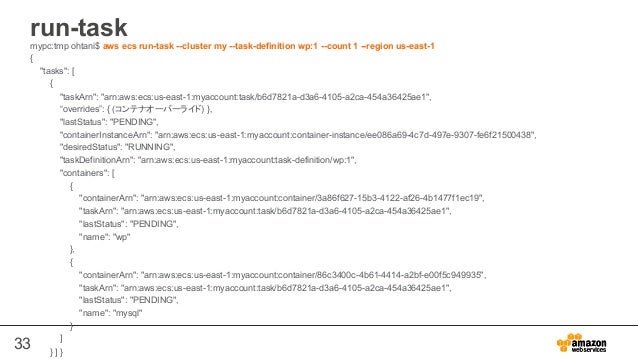

33. 33 run-task mypc:tmp ohtani$ aws ecs run-task --cluster my --task-definition wp:1 --count 1 --region us-east-1 { "tasks": [ { "taskArn": "arn:aws:ecs:us-east-1:myaccount:task/b6d7821a-d3a6-4105-a2ca-454a36425ae1", “overrides”: { (コンテナオーバーライド) }, "lastStatus": "PENDING", "containerInstanceArn": "arn:aws:ecs:us-east-1:myaccount:container-instance/ee086a69-4c7d-497e-9307-fe6f21500438", "desiredStatus": "RUNNING", "taskDefinitionArn": "arn:aws:ecs:us-east-1:myaccount:task-definition/wp:1", "containers": [ { "containerArn": "arn:aws:ecs:us-east-1:myaccount:container/3a86f627-15b3-4122-af26-4b1477f1ec19", "taskArn": "arn:aws:ecs:us-east-1:myaccount:task/b6d7821a-d3a6-4105-a2ca-454a36425ae1", "lastStatus": "PENDING", "name": "wp" }, { "containerArn": "arn:aws:ecs:us-east-1:myaccount:container/86c3400c-4b61-4414-a2bf-e00f5c949935", "taskArn": "arn:aws:ecs:us-east-1:myaccount:task/b6d7821a-d3a6-4105-a2ca-454a36425ae1", "lastStatus": "PENDING", "name": "mysql" } ] } ] }

34. 34 デモ

35. 35 start-task(Taskを特定コンテナインスタンスで起動) mypc:tmp ohtani$ aws ecs start-task --cluster my --container-instances 077e74e6-bffe-407a-bdc4-07d0dd0e3828 --task-definition wp:1 -- region us-east-1 { "failures": [], "tasks": [ { "taskArn": "arn:aws:ecs:us-east-1:myaccount:task/c63ee7f1-34a2-4280-89e2-31799a5ee1fb", “overrides”: { (コンテナをオーバライドするかどうかの設定) }, "lastStatus": "PENDING", "containerInstanceArn": "arn:aws:ecs:us-east-1:myaccound:container-instance/077e74e6-bffe-407a-bdc4-07d0dd0e3828", "desiredStatus": "RUNNING", "taskDefinitionArn": "arn:aws:ecs:us-east-1:myaccount:task-definition/wp:1", "containers": [ { "containerArn": "arn:aws:ecs:us-east-1:myaccount:container/37e89b7c-7f33-4891-a1f2-155cb3ff3d37", "taskArn": "arn:aws:ecs:us-east-1:myaccount:task/c63ee7f1-34a2-4280-89e2-31799a5ee1fb", "lastStatus": "PENDING", "name": "wp" }, { "containerArn": "arn:aws:ecs:us-east-1:myaccount:container/08ba51bd-e9fd-4bb8-8b5d-73baaf099130", "taskArn": "arn:aws:ecs:us-east-1:myaccount:task/c63ee7f1-34a2-4280-89e2-31799a5ee1fb", "lastStatus": "PENDING", "name": "mysql" } ] } ] }

36. 36 スケジューラの拡張(現状、as of preview) •  現状のECSでは –  スケジューラはdescribe-container-instances, describe-tasks, start-taskを組み合わせる事で拡張可能 –  ECSは各コンテナの状態管理とプリミティブなスケジューラのみ提供

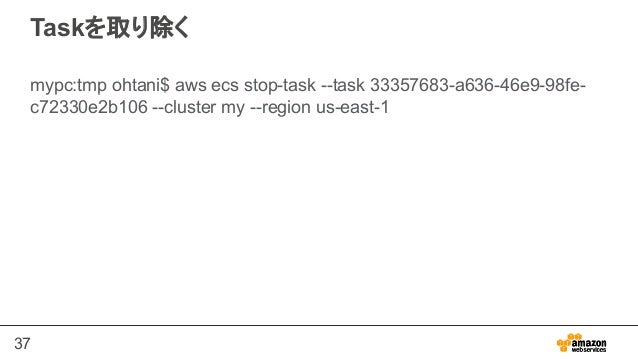

37. 37 Taskを取り除く mypc:tmp ohtani$ aws ecs stop-task --task 33357683-a636-46e9-98fe- c72330e2b106 --cluster my --region us-east-1

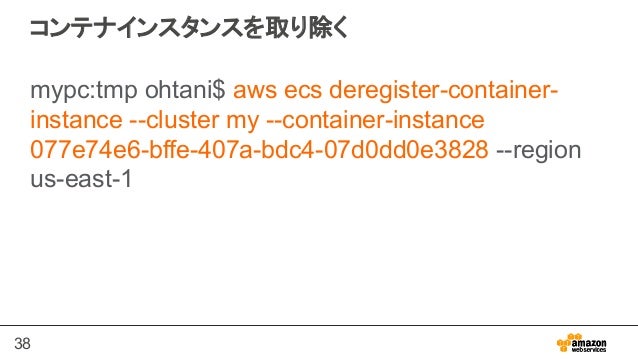

38. 38 コンテナインスタンスを取り除く mypc:tmp ohtani$ aws ecs deregister-container- instance --cluster my --container-instance 077e74e6-bffe-407a-bdc4-07d0dd0e3828 --region us-east-1

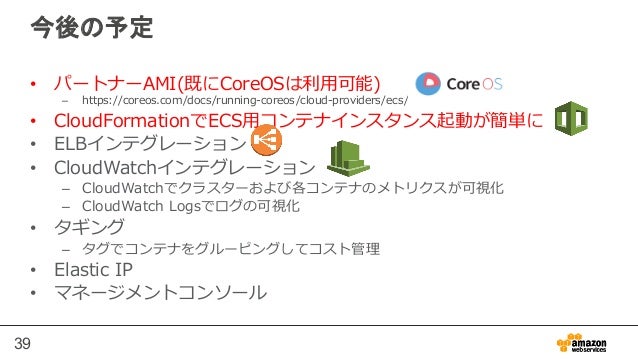

39. 39 今後の予定 •  パートナーAMI(既にCoreOSは利利⽤用可能) –  https://coreos.com/docs/running-‐‑‒coreos/cloud-‐‑‒providers/ecs/ •  CloudFormationでECS⽤用コンテナインスタンス起動が簡単に •  ELBインテグレーション •  CloudWatchインテグレーション –  CloudWatchでクラスターおよび各コンテナのメトリクスが可視化 –  CloudWatch Logsでログの可視化 •  タギング –  タグでコンテナをグルーピングしてコスト管理理 •  Elastic IP •  マネージメントコンソール

40. 40 Just getting started

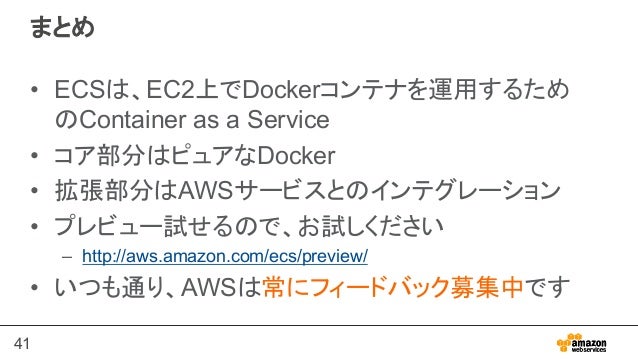

41. 41 まとめ •  ECSは、EC2上でDockerコンテナを運用するためのContainer as a Service •  コア部分はピュアなDocker •  拡張部分はAWSサービスとのインテグレーション •  プレビュー試せるので、お試しください –  http://aws.amazon.com/ecs/preview/ •  いつも通り、AWSは常にフィードバック募集中です
