より深く知るオプティマイザとそのチューニング

1. より深く知るオプティマイザとそのチューニング東京大学生産技術研究所喜連川研究室早水悠登川道亮治 2014/12/05 PostgreSQLカンファレンス2014 @ 品川AP

2. ブラックボックスの役割 2014/12/04 2 ユーザの”解放”

3. ブラックボックスと解放機能のインターフェースの抽象化 •“どうやるか” からユーザを解放 •“やりたいこと” に集中できる 2014/12/04 3 リレーショナルデータベースシステム •データ処理のブラックボックス

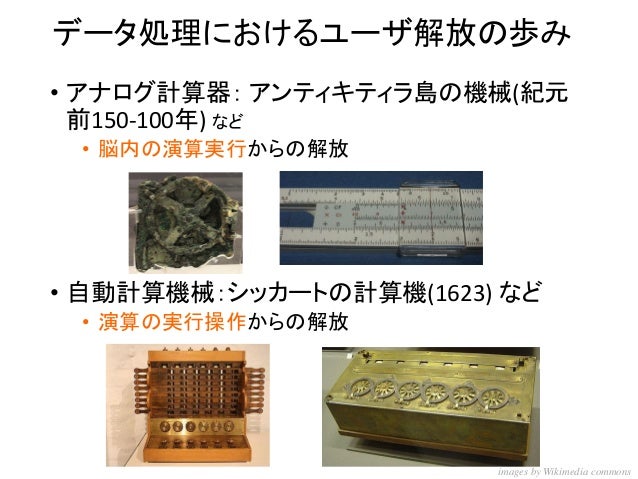

4. データ処理におけるユーザ解放の歩み •アナログ計算器：アンティキティラ島の機械(紀元前150-100年) など •脳内の演算実行からの解放 •自動計算機械：シッカートの計算機(1623) など •演算の実行操作からの解放 images by Wikimedia commons

5. データ処理におけるユーザ解放の歩み •データ記録の機械化：Tabulating Machine (1840) など •データ読み書き作業からの解放 •チューリング機械・電子計算機：ENIAC(1946) など •処理手順からの解放 (cont.) images by Wikimedia commons

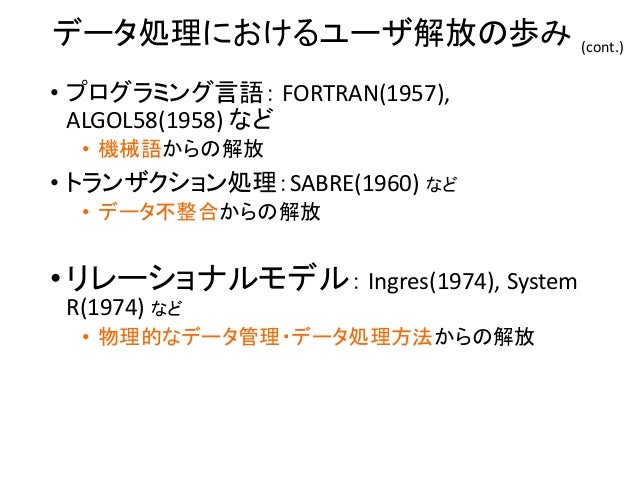

6. データ処理におけるユーザ解放の歩み •プログラミング言語：FORTRAN(1957), ALGOL58(1958) など •機械語からの解放 •トランザクション処理：SABRE(1960) など •データ不整合からの解放 •リレーショナルモデル：Ingres(1974), System R(1974) など •物理的なデータ管理・データ処理方法からの解放 (cont.)

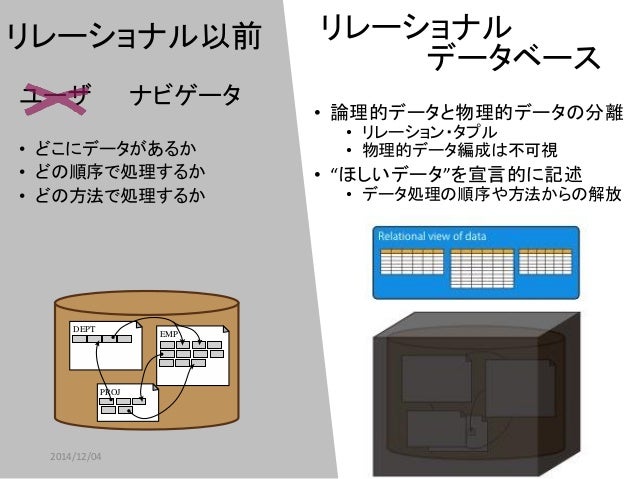

7. リレーショナル以前 • どこにデータがあるか • どの順序で処理するか • どの方法で処理するか 2014/12/04 ユーザナビゲータリレーショナルデータベース • 論理的データと物理的データの分離 • リレーション・タプル • 物理的データ編成は不可視 • “ほしいデータ”を宣言的に記述 • データ処理の順序や方法からの解放 DEPT EMP PROJ

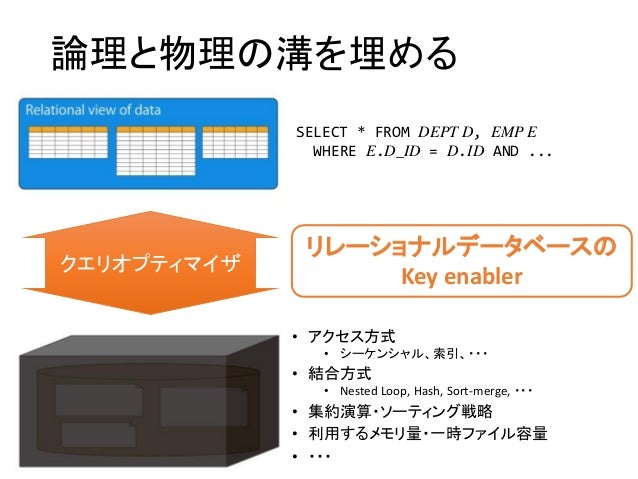

8. 論理と物理の溝を埋める SELECT * FROM DEPT D, EMP E WHERE E.D_ID= D.IDAND ... •アクセス方式 •シーケンシャル、索引、・・・ •結合方式 •Nested Loop, Hash, Sort-merge,・・・ •集約演算・ソーティング戦略 •利用するメモリ量・一時ファイル容量 •・・・クエリオプティマイザリレーショナルデータベースの Key enabler

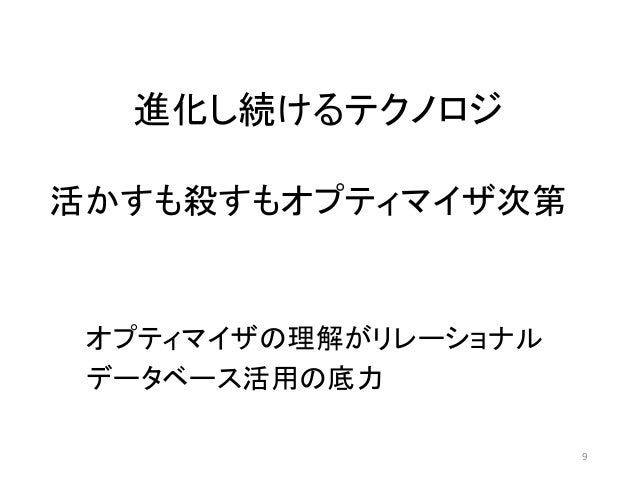

9. 活かすも殺すもオプティマイザ次第 9 オプティマイザの理解がリレーショナルデータベース活用の底力進化し続けるテクノロジ

10. エンジニアの価値＝ブラックボックスの蓋を開ける 2014/12/04 10

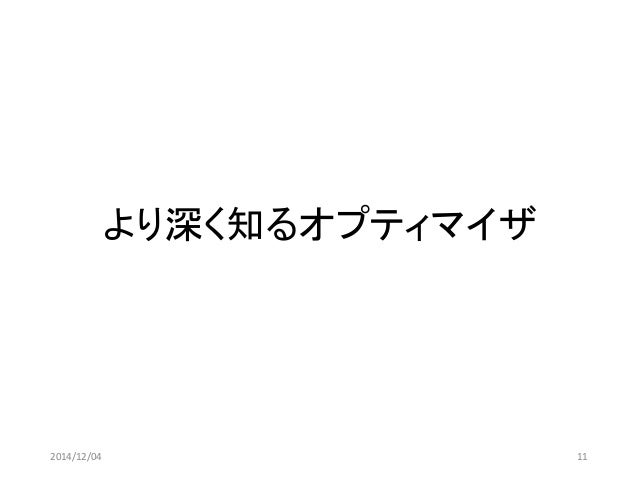

11. より深く知るオプティマイザ 2014/12/04 11

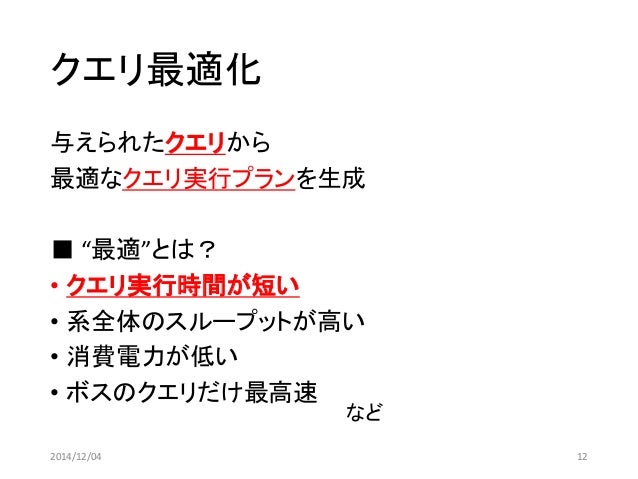

12. クエリ最適化与えられたクエリから最適なクエリ実行プランを生成 ■“最適”とは？ •クエリ実行時間が短い •系全体のスループットが高い •消費電力が低い •ボスのクエリだけ最高速 2014/12/04 12 など

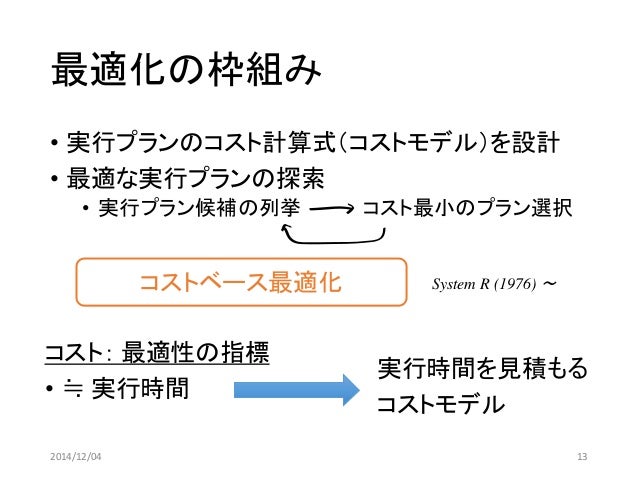

13. 最適化の枠組み • 実行プランのコスト計算式（コストモデル）を設計 • 最適な実行プランの探索 • 実行プラン候補の列挙コスト最小のプラン選択 2014/12/04 13 コストベース最適化System R (1976) 〜コスト：最適性の指標 • ≒ 実行時間実行時間を見積もるコストモデル

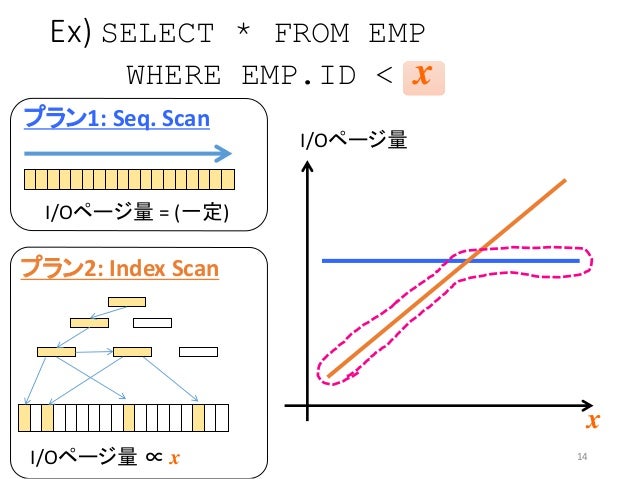

14. Ex) SELECT * FROM EMPWHERE EMP.ID < x 14 プラン1: Seq. Scan プラン2: Index Scan I/Oページ量= (一定) x I/Oページ量∝x I/Oページ量

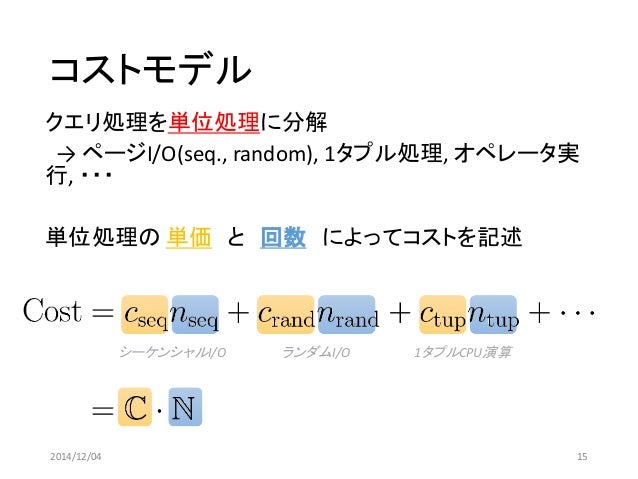

15. コストモデルクエリ処理を単位処理に分解 → ページI/O(seq., random), 1タプル処理, オペレータ実行, ・・・単位処理の単価と回数によってコストを記述 2014/12/04 15 シーケンシャルI/O ランダムI/O 1タプルCPU演算

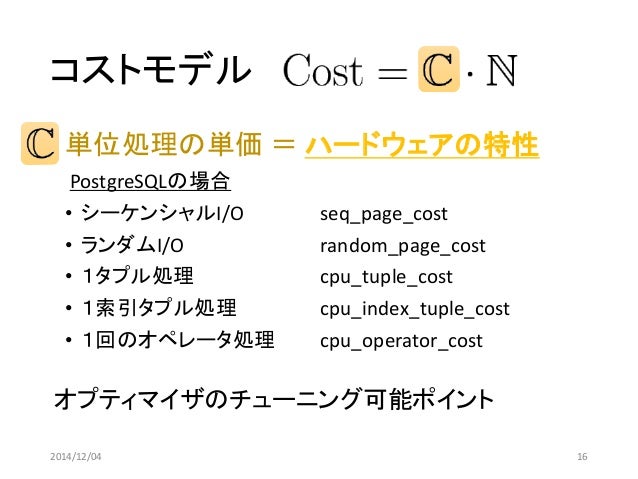

16. コストモデル単位処理の単価＝ハードウェアの特性 PostgreSQLの場合 •シーケンシャルI/Oseq_page_cost •ランダムI/Orandom_page_cost •１タプル処理cpu_tuple_cost •１索引タプル処理cpu_index_tuple_cost •１回のオペレータ処理cpu_operator_cost 2014/12/04 16 オプティマイザのチューニング可能ポイント

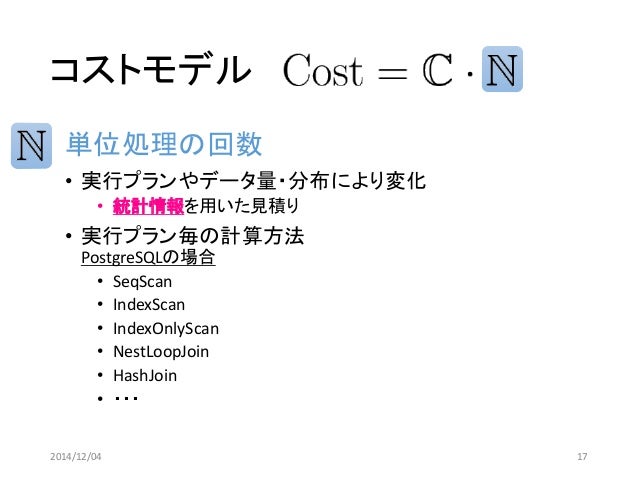

17. コストモデル単位処理の回数 •実行プランやデータ量・分布により変化 •統計情報を用いた見積り •実行プラン毎の計算方法 PostgreSQLの場合 •SeqScan •IndexScan •IndexOnlyScan •NestLoopJoin •HashJoin •・・・ 2014/12/04 17

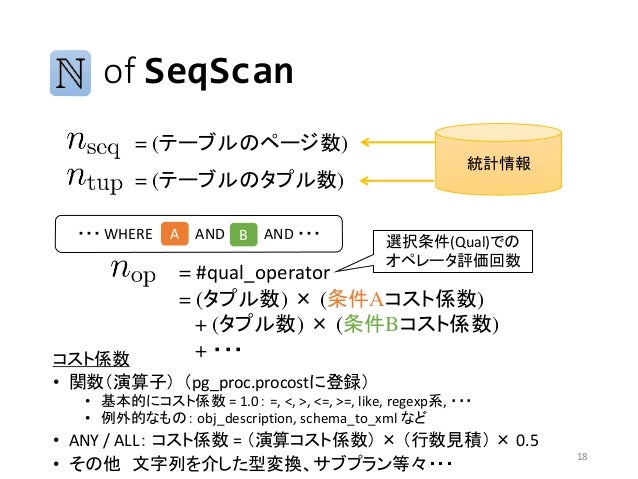

18. of SeqScan コスト係数 •関数（演算子）（pg_proc.procostに登録） •基本的にコスト係数= 1.0：=, <, >, <=, >=, like, regexp系, ・・・ •例外的なもの：obj_description, schema_to_xmlなど •ANY / ALL：コスト係数= （演算コスト係数）×（行数見積）×0.5 •その他文字列を介した型変換、サブプラン等々・・・ 18 = (テーブルのページ数) = (テーブルのタプル数) = #qual_operator = (タプル数) ×(条件Aコスト係数) + (タプル数) ×(条件Bコスト係数) + ・・・統計情報・・・WHERE ANDAND ・・・ A B 選択条件(Qual)でのオペレータ評価回数

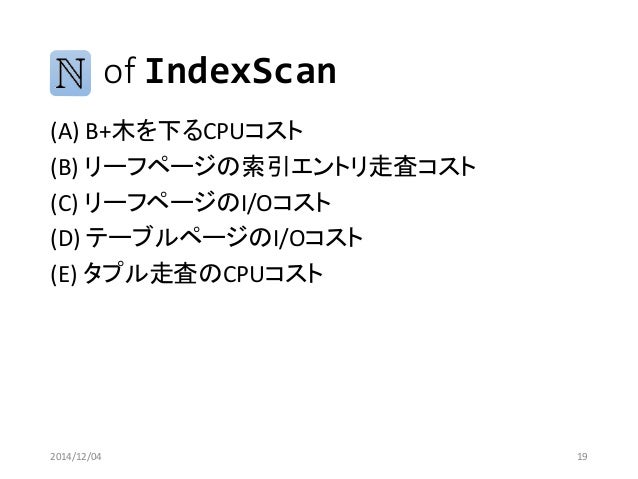

19. of IndexScan (A) B+木を下るCPUコスト (B) リーフページの索引エントリ走査コスト (C) リーフページのI/Oコスト (D) テーブルページのI/Oコスト (E) タプル走査のCPUコスト 2014/12/04 19

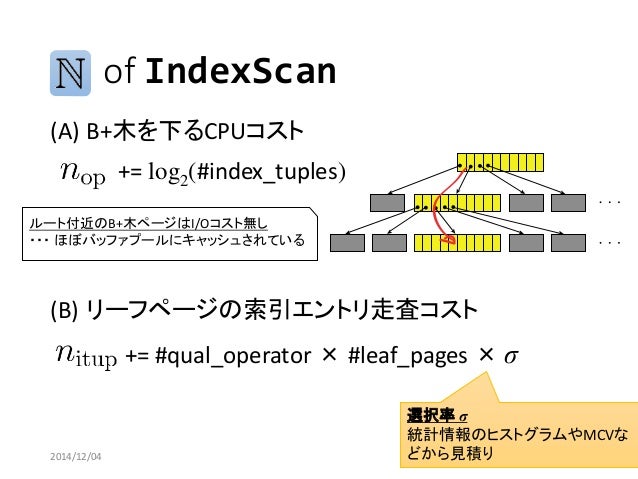

20. of IndexScan (A) B+木を下るCPUコスト (B) リーフページの索引エントリ走査コスト 2014/12/04 20 += log2(#index_tuples) ルート付近のB+木ページはI/Oコスト無し・・・ほぼバッファプールにキャッシュされている += #qual_operator × #leaf_pages × σ 選択率σ 統計情報のヒストグラムやMCVなどから見積り

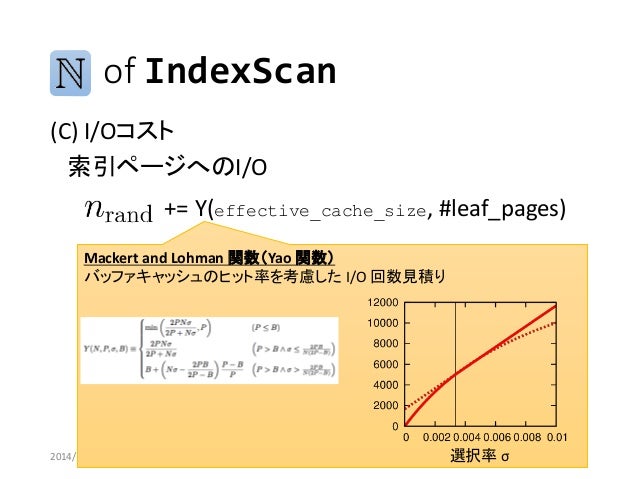

21. of IndexScan (C) I/Oコスト索引ページへのI/O 2014/12/04 21 += Y(effective_cache_size, #leaf_pages) Mackertand Lohman関数（Yao 関数）バッファキャッシュのヒット率を考慮したI/O 回数見積り選択率σ

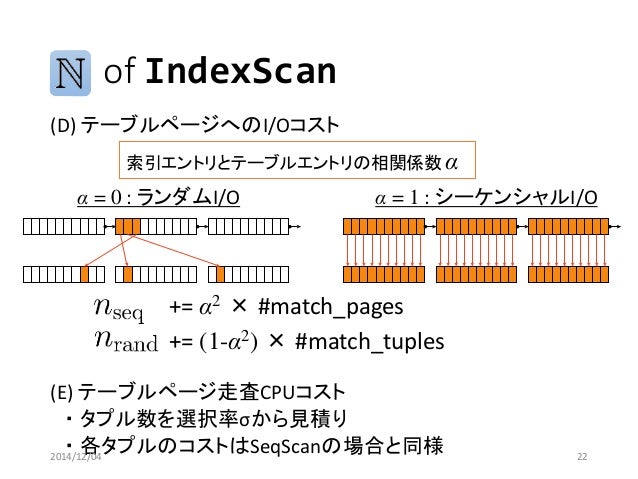

22. of IndexScan (D) テーブルページへのI/Oコスト (E) テーブルページ走査CPUコスト・タプル数を選択率σから見積り・各タプルのコストはSeqScanの場合と同様 2014/12/04 22 += α2 × #match_pages 索引エントリとテーブルエントリの相関係数α α = 0 : ランダムI/O α = 1 : シーケンシャルI/O += (1-α2) × #match_tuples

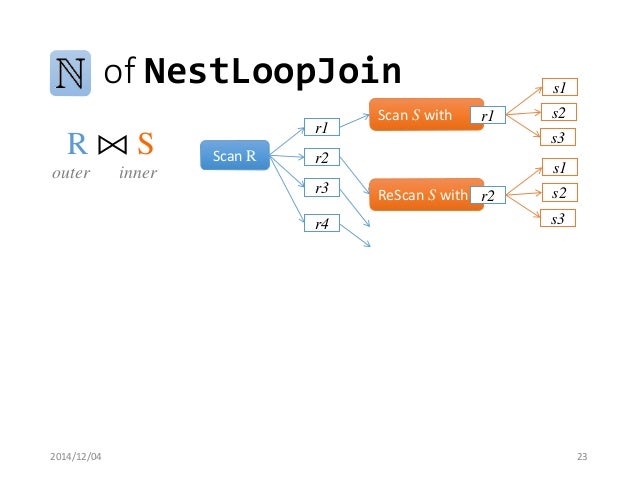

23. of NestLoopJoin 2014/12/04 23 R⨝S Scan R r2 r1 r3 r4 Scan Swith r1 s1 s2 s3 ReScanSwith r2 s1 s2 s3 outer inner

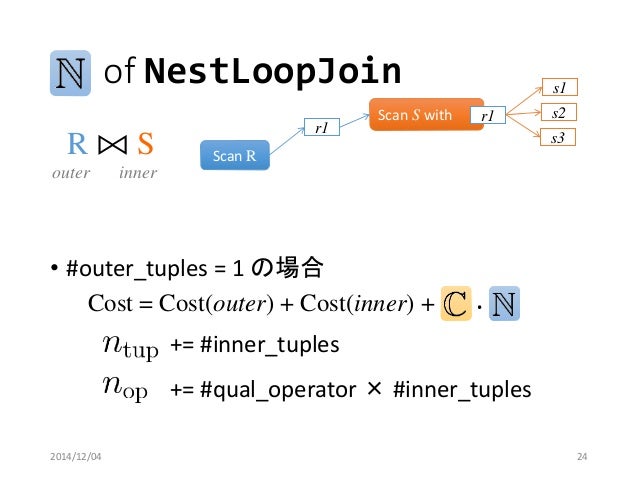

24. of NestLoopJoin •#outer_tuples= 1 の場合 2014/12/04 24 R⨝S Scan R r1 Scan Swith r1 s1 s2 s3 outer inner Cost = Cost(outer) + Cost(inner) + += #inner_tuples += #qual_operator×#inner_tuples

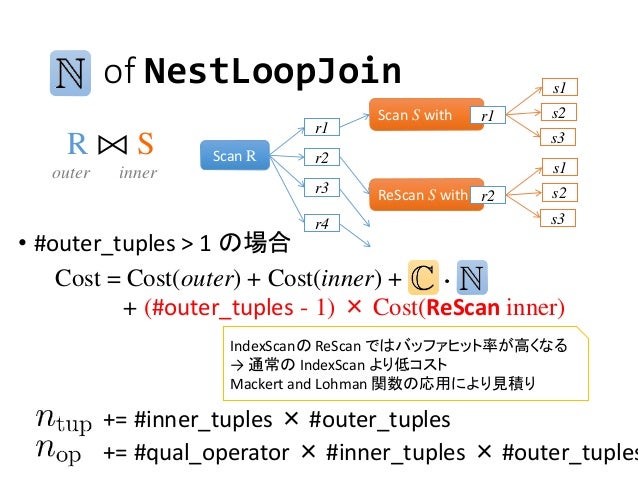

25. of NestLoopJoin •#outer_tuples> 1 の場合 R⨝S Scan R r2 r1 r3 r4 Scan Swith r1 s1 s2 s3 ReScanSwith r2 s1 s2 s3 outer inner Cost = Cost(outer) + Cost(inner) + + (#outer_tuples-1) ×Cost(ReScaninner) IndexScanのReScanではバッファヒット率が高くなる → 通常のIndexScanより低コスト Mackertand Lohman関数の応用により見積り += #inner_tuples×#outer_tuples += #qual_operator×#inner_tuples×#outer_tuples

26. of HashJoin 2014/12/04 26

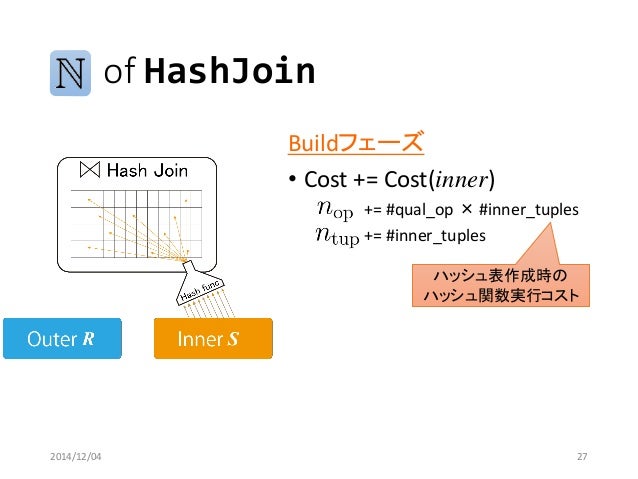

27. of HashJoin Buildフェーズ •Cost += Cost(inner) 2014/12/04 27 += #qual_op×#inner_tuples += #inner_tuples ハッシュ表作成時のハッシュ関数実行コスト

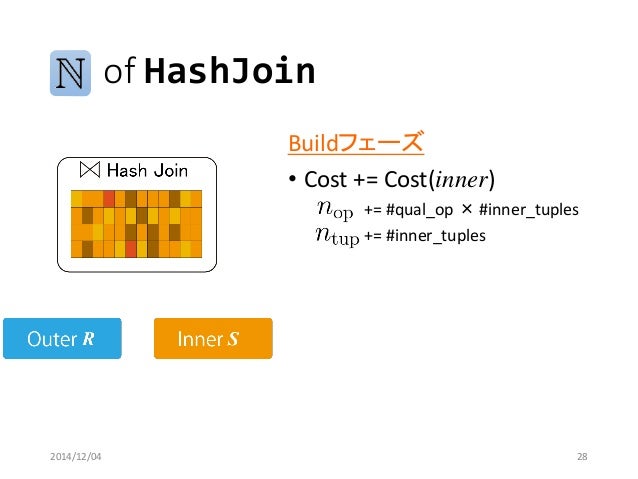

28. of HashJoin 2014/12/04 28 Buildフェーズ •Cost += Cost(inner) += #qual_op×#inner_tuples += #inner_tuples

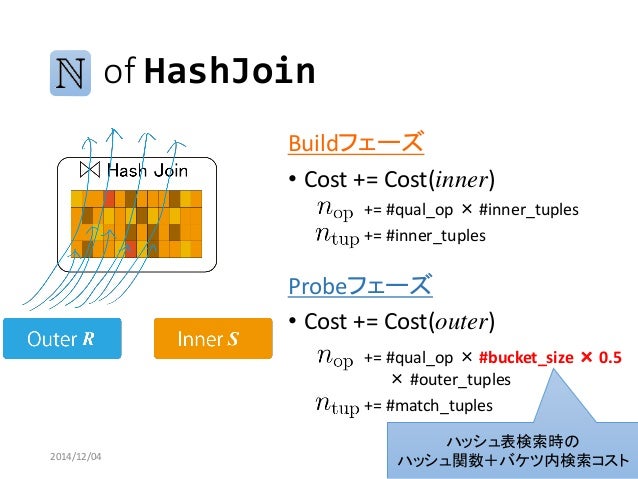

29. of HashJoin 2014/12/04 29 Buildフェーズ •Cost += Cost(inner) Probeフェーズ •Cost += Cost(outer) += #qual_op×#inner_tuples += #inner_tuples += #qual_op×#bucket_size×0.5 ×#outer_tuples += #match_tuples ハッシュ表検索時のハッシュ関数＋バケツ内検索コスト

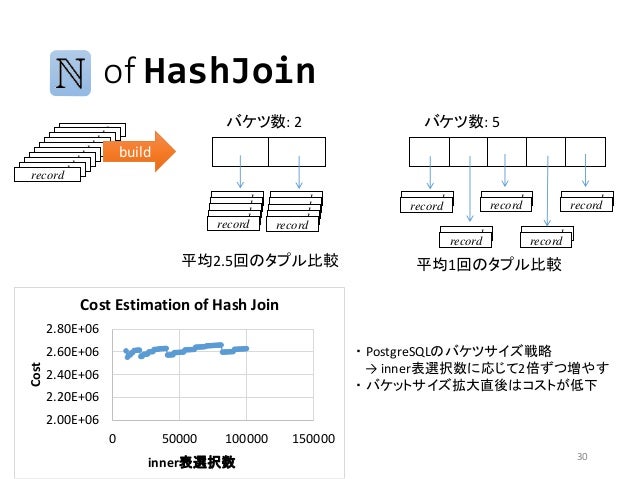

30. of HashJoin 2014/12/04 30 record record record record record record record record record record バケツ数: 2 record record record record record record record record record record バケツ数: 5 record record record record record record record record record record build 平均2.5回のタプル比較平均1回のタプル比較 2.00E+06 2.20E+06 2.40E+06 2.60E+06 2.80E+06 0 50000 100000 150000 Cost inner表選択数 Cost Estimation of Hash Join ・PostgreSQLのバケツサイズ戦略 → inner表選択数に応じて2倍ずつ増やす・バケットサイズ拡大直後はコストが低下

31. of HashJoin 2014/12/04 •メモリに収まらない場合: Hybrid Hash Join •inner 表とouter 表をハッシュ関数でパーティション分割してディスク書き込み •パーティション毎にinner 表のハッシュ表をbuildouter表をprobe +=#inner_pages+ #outer_pages +=#inner_pages+ #outer_pages

32. コストベース最適化ここまでのまとめ •実行プランのコストモデル設計 •候補プランの探索 2014/12/04 32 ⇔ハードウェア特性 seq_page_cost random_page_cost cpu_tuple_cost cpu_index_tuple_cost cpu_operator_cost ⇔処理方式・データ特性 •統計情報 •ページ数、タプル数、選択率、・・・ •アクセスパス •SeqScan, IndexScan, ... •結合方式 •NestLoopJoin, HashJoin •・・・

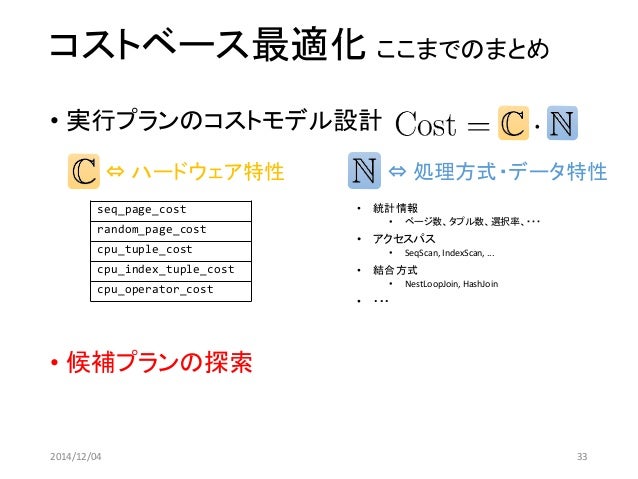

33. コストベース最適化ここまでのまとめ •実行プランのコストモデル設計 •候補プランの探索 2014/12/04 33 ⇔ハードウェア特性 seq_page_cost random_page_cost cpu_tuple_cost cpu_index_tuple_cost cpu_operator_cost ⇔処理方式・データ特性 •統計情報 •ページ数、タプル数、選択率、・・・ •アクセスパス •SeqScan, IndexScan, ... •結合方式 •NestLoopJoin, HashJoin •・・・

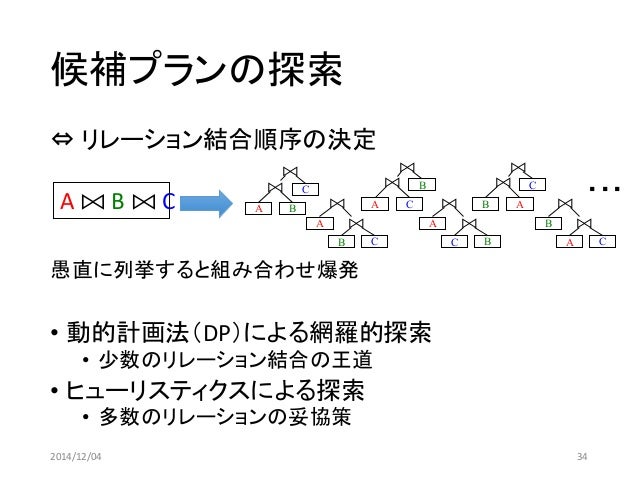

34. 候補プランの探索 ⇔リレーション結合順序の決定愚直に列挙すると組み合わせ爆発 •動的計画法（DP）による網羅的探索 •少数のリレーション結合の王道 •ヒューリスティクスによる探索 •多数のリレーションの妥協策 2014/12/04 34 A⨝B⨝C A B ⨝ C ⨝ A C ⨝ B ⨝ B A ⨝ C ⨝ A B ⨝ C ⨝ A C ⨝ B ⨝ B A ⨝ C ⨝ ・・・

35. 動的計画法によるプラン探索 •「最適な実行プランの一部もまた最適」と仮定 •部分的な結合ごとに最適プランを探索 •最適でないプランを破棄→ 探索候補数の削減 •結合の数を増やしながら最適プランを逐次探索 •PostgreSQLのオプティマイザ 2014/12/04 35 Left-deep join tree Right-deep join tree Bushy join tree ⨝ ⨝ ⨝ ⨝ ⨝ ⨝ ⨝ ⨝ ⨝

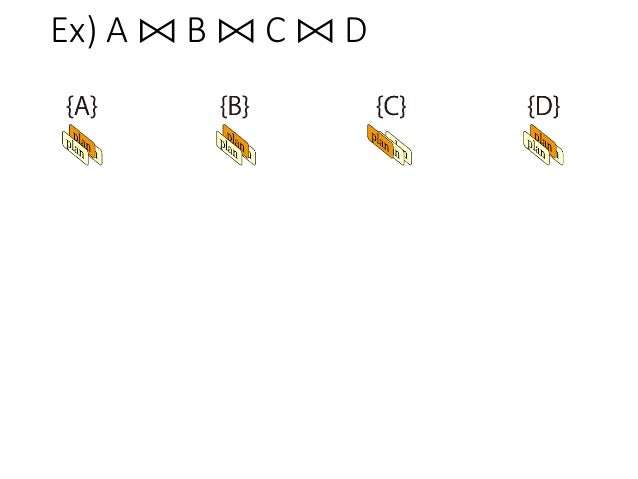

36. Ex) A ⨝B ⨝C ⨝D

37. Ex) A ⨝B ⨝C ⨝D

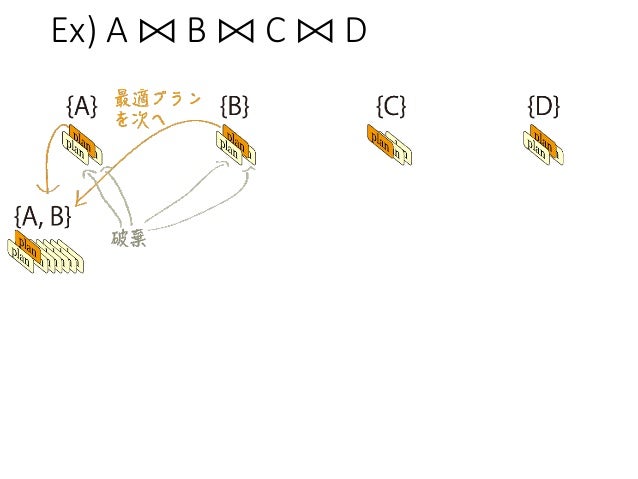

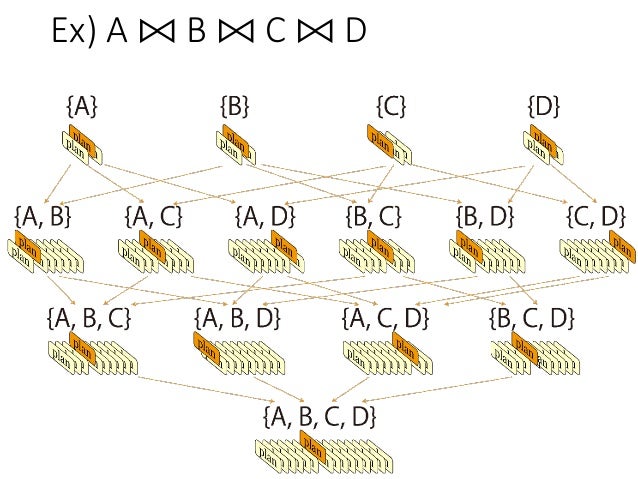

38. Ex) A ⨝B ⨝C ⨝D

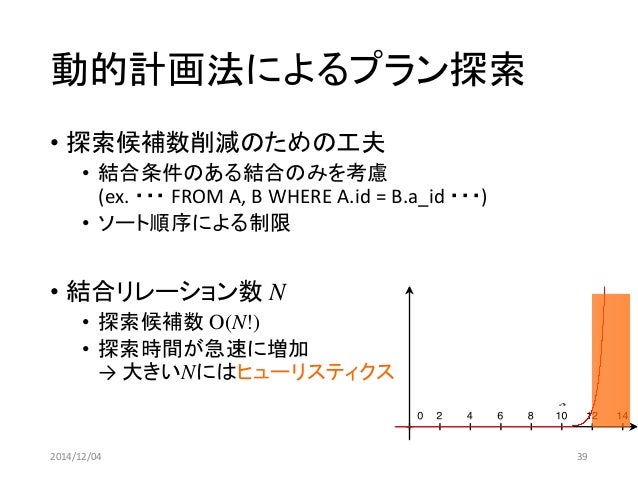

39. 動的計画法によるプラン探索 • 探索候補数削減のための工夫 • 結合条件のある結合のみを考慮 (ex. ・・・FROM A, B WHERE A.id = B.a_id ・・・) • ソート順序による制限 • 結合リレーション数N • 探索候補数O(N!) • 探索時間が急速に増加 → 大きいNにはヒューリスティクス 2014/12/04 39

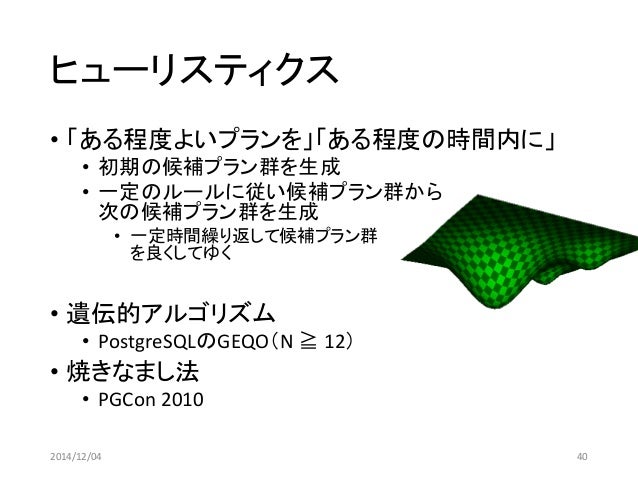

40. ヒューリスティクス •「ある程度よいプランを」「ある程度の時間内に」 •初期の候補プラン群を生成 •一定のルールに従い候補プラン群から次の候補プラン群を生成 •一定時間繰り返して候補プラン群を良くしてゆく •遺伝的アルゴリズム •PostgreSQLのGEQO（N ≧12） •焼きなまし法 •PGCon2010 2014/12/04 40

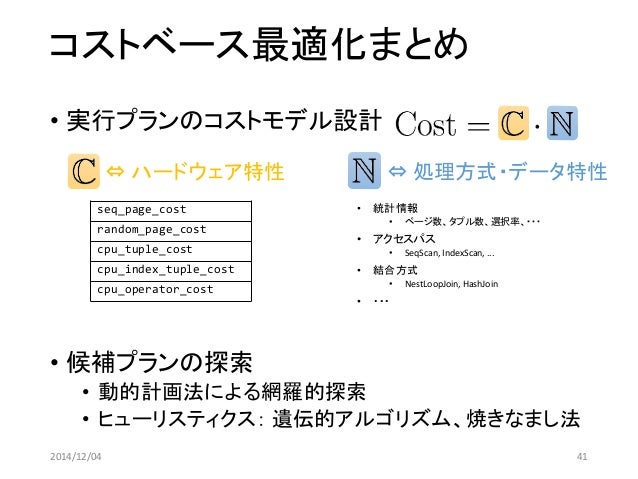

41. コストベース最適化まとめ •実行プランのコストモデル設計 •候補プランの探索 •動的計画法による網羅的探索 •ヒューリスティクス：遺伝的アルゴリズム、焼きなまし法 2014/12/04 41 ⇔ハードウェア特性 seq_page_cost random_page_cost cpu_tuple_cost cpu_index_tuple_cost cpu_operator_cost ⇔処理方式・データ特性 •統計情報 •ページ数、タプル数、選択率、・・・ •アクセスパス •SeqScan, IndexScan, ... •結合方式 •NestLoopJoin, HashJoin •・・・

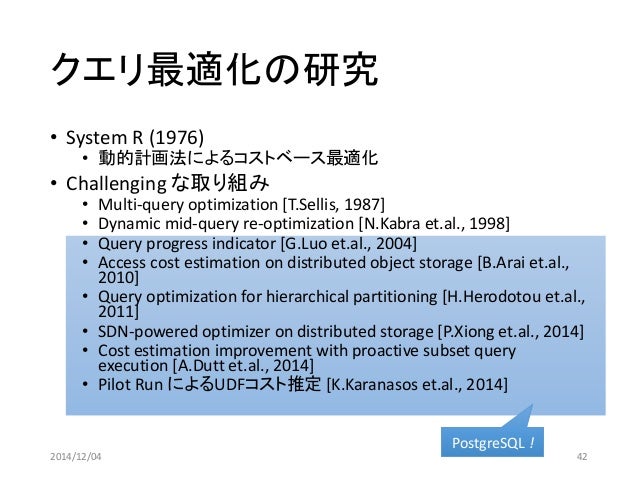

42. PostgreSQL! クエリ最適化の研究 •System R (1976) •動的計画法によるコストベース最適化 •Challenging な取り組み •Multi-query optimization [T.Sellis, 1987] •Dynamic mid-query re-optimization [N.Kabraet.al., 1998] •Query progress indicator [G.Luoet.al., 2004] •Access cost estimation on distributed object storage [B.Araiet.al., 2010] •Query optimization for hierarchical partitioning [H.Herodotouet.al., 2011] •SDN-powered optimizer on distributed storage [P.Xionget.al., 2014] •Cost estimation improvement with proactive subset query execution [A.Duttet.al., 2014] •Pilot Run によるUDFコスト推定[K.Karanasoset.al., 2014] 2014/12/04 42

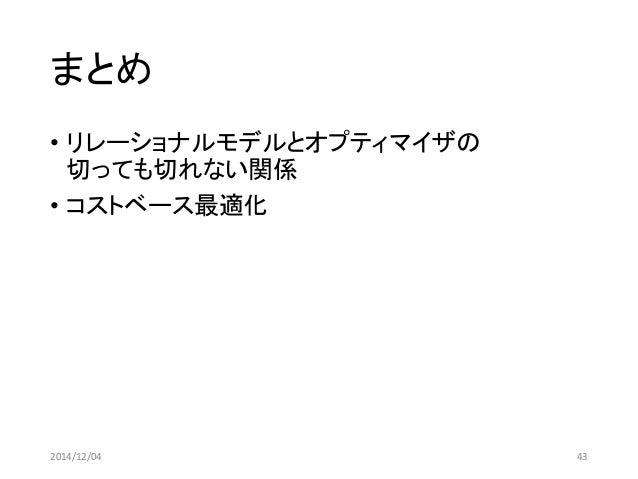

43. まとめ •リレーショナルモデルとオプティマイザの切っても切れない関係 •コストベース最適化 2014/12/04 43
