  • 1. 3DESの件 ～俺、112bit になります。～ 2014/11 ssmjp(ささみの会)

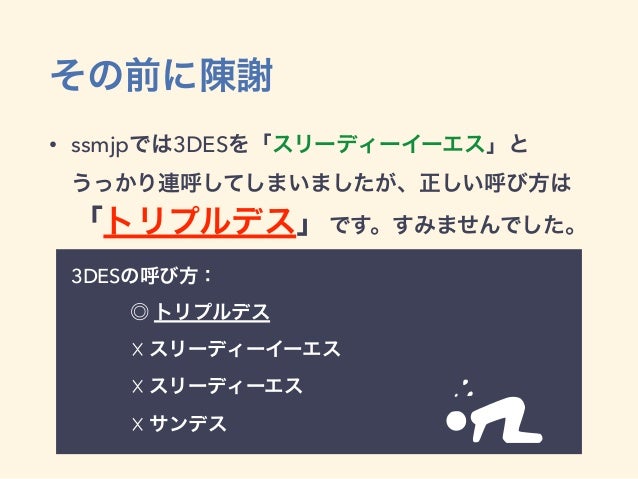

  • 2. その前に陳謝 • ssmjpでは3DESを「スリーディーイーエス」と うっかり連呼してしまいましたが、正しい呼び方は 「トリプルデス」です。すみませんでした。 3DESの呼び方： 　　　◎ トリプルデス　　　　 　　　☓ スリーディーイーエス 　　　☓ スリーディーエス 　　　☓ サンデス
  • 3. 自己紹介 • 名　前：えにぐま @enigma63 • 生　態：天然ドジ、甘党 • お仕事：脆弱性診断 • 主にサーバに対する診断をしてます。 (ポートスキャンやミドルウェア・SSLの設定確認etc) • Webアプリケーション診断、始めました。　　　

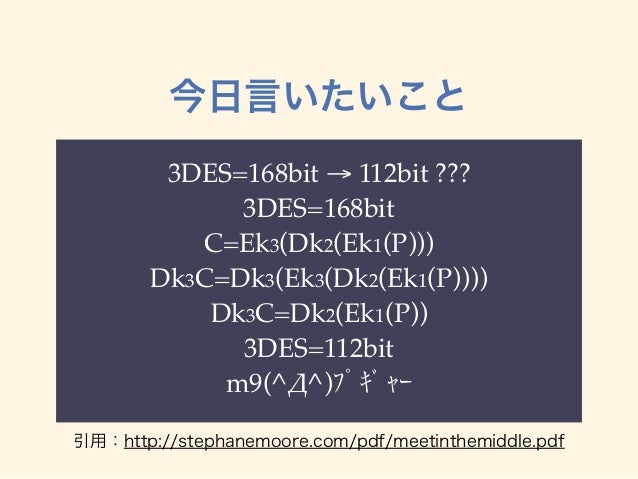

  • 4. 今日言いたいこと 3DES=168bit → 112bit ??? 3DES=168bit C=Ek3(Dk2(Ek1(P))) Dk3C=Dk3(Ek3(Dk2(Ek1(P)))) Dk3C=Dk2(Ek1(P)) 3DES=112bit m9(^Д^)ﾌﾟｷﾞｬｰ 引用：http://stephanemoore.com/pdf/meetinthemiddle.pdf
  • 5. おわり 　 　　　*　　　　　　* 　＊　　　　　＋　　うそです 　 　　 n ∧＿∧　n 　＋　(ﾖ（* ́∀｀）E) 　 Y 　　　 Y　　　　＊
  • 6. はじまり 　 　　　*　　　　　　* 　＊　　　　　＋　　本当です 　 　　 n ∧＿∧　n 　＋　(ﾖ（* ́∀｀）E) 　 Y 　　　 Y　　　　＊
  • 7. 3DESという暗号アルゴリズムがあります
  • 8. SSL通信の共通鍵暗号で 使用されているアルゴリズムの1つです
  • 9. 3DESは最大168bitの鍵長で 暗号化できます

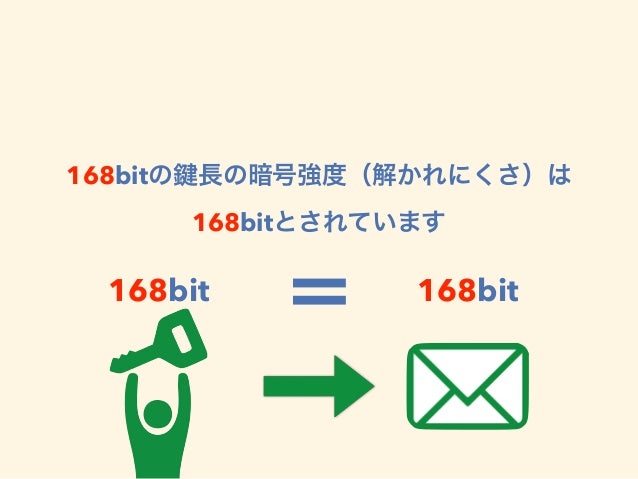

  • 10. 168bitの鍵長の暗号強度（解かれにくさ）は 168bitとされています 168bit ＝ 168bit

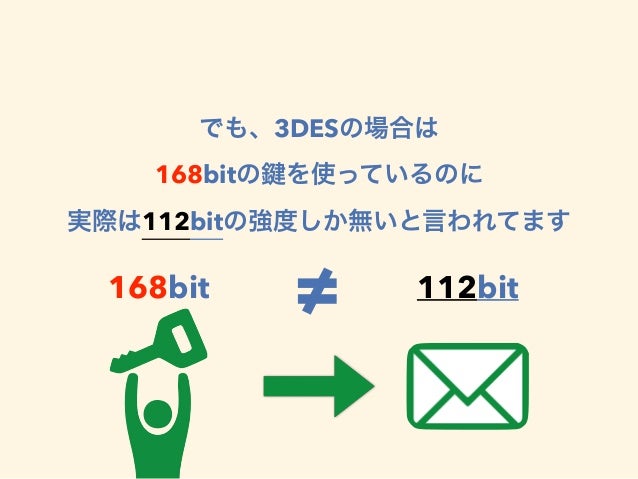

  • 11. でも、3DESの場合は 168bitの鍵を使っているのに 実際は112bitの強度しか無いと言われてます 168bit ≠ 112bit
  • 12. どうしてこうなった 　どうしてこうなった `_＿＿ ♪ ∧∧ /∥‾∥　r(^ω^)ノ L∥＿∥ └┐　 レ―､ |‾＼三/‾/　＿ノ⌒ |　 ｜/　/(_(　　♪

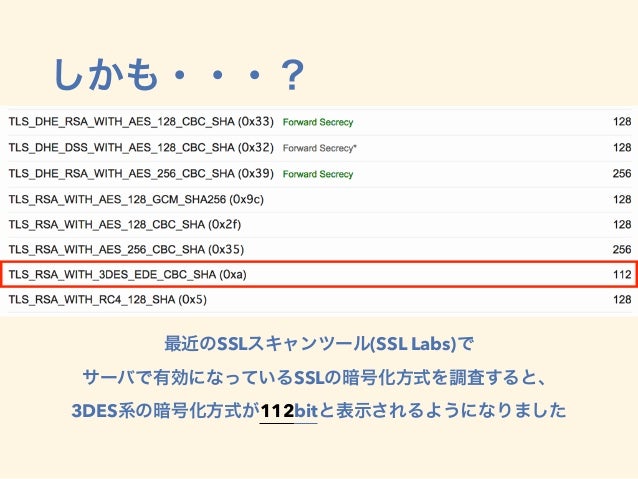

  • 13. しかも・・・？ 最近のSSLスキャンツール(SSL Labs)で サーバで有効になっているSSLの暗号化方式を調査すると、 3DES系の暗号化方式が112bitと表示されるようになりました
  • 14. 個人的に愛用しているSSLスキャンツール(sslscan)でも 最新のopensslリポジトリを使用した場合3DESが112bitと表示されます ※赤線の暗号化方式(ECDHE-RSA-DES-CBC3-SHAなど)はOpenSSL名であり、規定名に直すと TLS_ECDHE_RSA_WITH_3DES_EDE_CBC_SHAと3DESが使われていることがわかります。
  • 15. Tell me why ?
  • 16. そもそも3DESって何だろう？ • トリプルデス 　　　　　　 (Triple Data Encryption Algorithm) • DESから派生した暗号アルゴリズム　　 • DES(56bit)を３回かけることで168bitの強度を実現する 参考： http://ja.wikipedia.org/wiki/%E3%83%88%E3%83%AA%E3%83%97%E3%83%ABDES http://www.weblio.jp/content/3DES
  • 17. SSL通信における3DESの暗号化方式 以下は3DESのアルゴリズムを使った暗号化方式の一部になります 規定名のWITHの後に「3DES」がついてるやつです。TLS1.0～1.2にもいます 規定名OpenSSL名 SSL_DH_DSS_WITH_3DES_EDE_CBC_SHA DH-DSS-DES-CBC3-SHA SSL_DH_RSA_WITH_3DES_EDE_CBC_SHA DH-RSA-DES-CBC3-SHA TLS_RSA_WITH_3DES_EDE_CBC_SHA DES-CBC3-SHA TLS_DH_anon_WITH_3DES_EDE_CBC_SHA ADH-DES-CBC3-SHA TLS_ECDH_RSA_WITH_3DES_EDE_CBC_SHA ECDH-RSA-DES-CBC3-SHA TLS_ECDHE_RSA_WITH_3DES_EDE_CBC_SHA ECDHE-RSA-DES-CBC3-SHA ※暗号化方式がOpenSSL名の場合は、以下のOpenSSLのページで規定名を確認できます 　https://www.openssl.org/docs/apps/ciphers.html
  • 18. 3DESの暗号化方法 1. 平文(Plain)を①赤鍵で暗号化します 2. ①で暗号化した文を②黄鍵で復号します 3. ②で復号した文を③青鍵で暗号化します 4. 最終的な暗号文(Cipher text)が上手にできましたー♪ このように3回DESを施すため、鍵長は168bitになります ＝ DES DES DES 56bit 56bit 56bit Ctipexhter Plain 168bit 168bit
  • 19. 3DESの復号方法 共通鍵暗号なので暗号化の際に使用した鍵で復号できます ＝ DES DES DES 56bit 56bit 56bit Plain Ctipexhter 168bit 168bit
  • 20. じゃあなんでこうなる？↓ 168bitの鍵で暗号化したのに 実際は112bitの強度・・・？ 168bit ≠ 112bit
  • 21. 原因はとある攻撃でした
  • 22. Meet in the Middle Attack

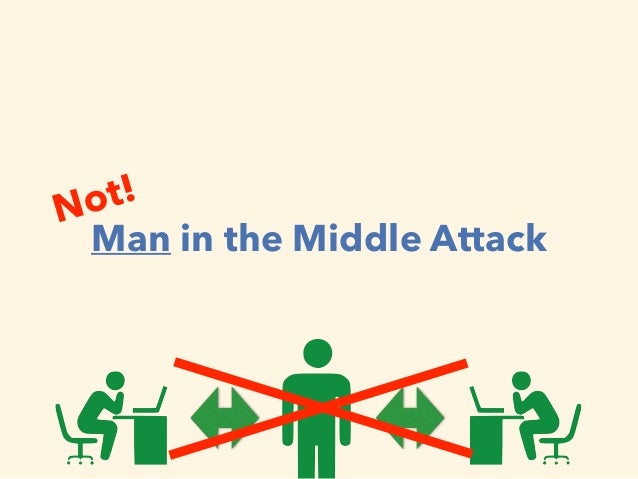

  • 23. Not! Man in the Middle Attack
  • 24. 中間一致攻撃(Meet in the Middle Attack) • 攻撃者が平文と暗号文を持っている場合、 • 任意の暗号鍵×平文の暗号化結果（中間値）と • 任意の暗号鍵×暗号文の復号結果（中間値）を突 き合わせることで使用している鍵を特定する • という考え方だと思ってください。 参考： http://ja.wikipedia.org/wiki/%E4%B8%AD%E9%96%93%E4%B8%80%E8%87%B4%E6%94%BB%E6%92%83

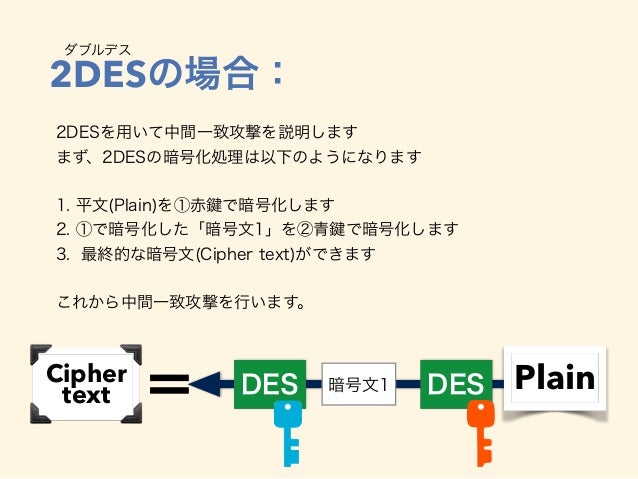

  • 25. ダブルデス 2DESの場合： 2DESを用いて中間一致攻撃を説明します まず、2DESの暗号化処理は以下のようになります 1. 平文(Plain)を①赤鍵で暗号化します 2. ①で暗号化した「暗号文1」を②青鍵で暗号化します 3. 最終的な暗号文(Cipher text)ができます これから中間一致攻撃を行います。 Ctipexhter ＝ DES 暗号文1 DES Plain

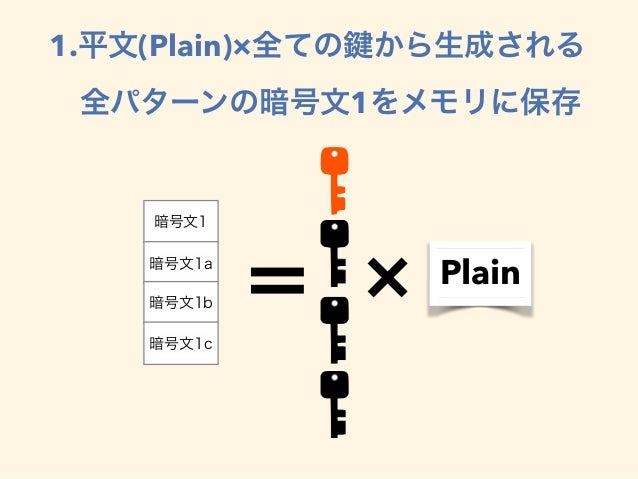

  • 26. 1.平文(Plain)×全ての鍵から生成される 全パターンの暗号文1をメモリに保存 暗号文1 ＝ 暗号文1a 暗号文1b 暗号文1c × Plain
  • 27. 2.暗号文(Cipher text)×全ての鍵から 全パターンの復号文(暗号文1)を生成 暗号文1 ＝ 暗号文1a 暗号文1b 暗号文1c × PCtilpeaxhitenr 1x 1y 1z

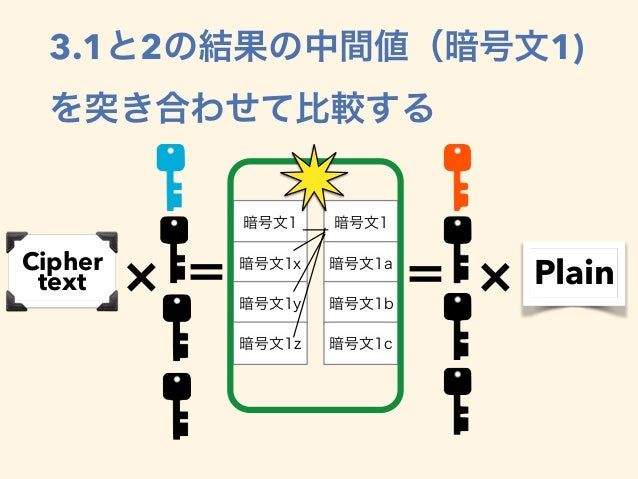

  • 28. 3.1と2の結果の中間値（暗号文1) を突き合わせて比較する ＝ 暗号文1 暗号文1a 暗号文1b 暗号文1c × Plain 暗号文1 暗号文1x 暗号文1y 暗号文1z Ctipexhter × ＝

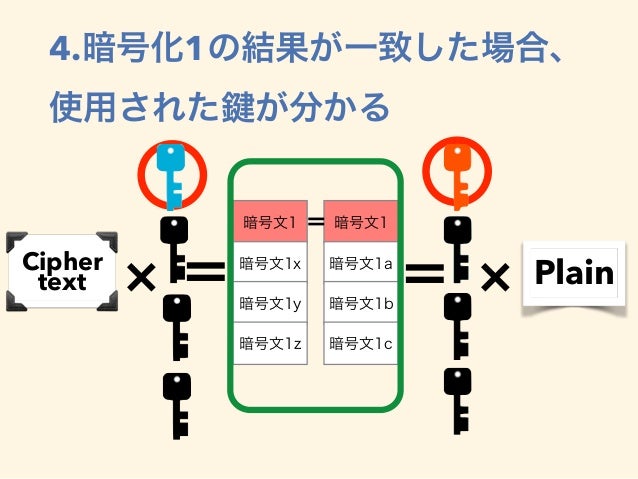

  • 29. 4.暗号化1の結果が一致した場合、 使用された鍵が分かる ＝ 暗号文1 暗号文1a 暗号文1b 暗号文1c × Plain 暗号文1 暗号文1x 暗号文1y 暗号文1z Ctipexhter × ＝ ＝

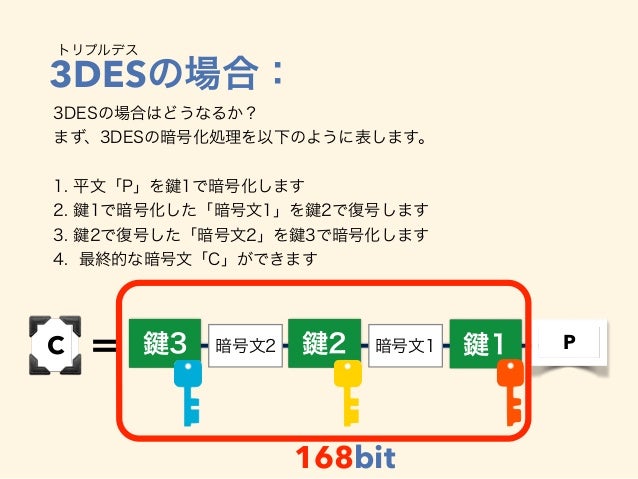

  • 30. 3DESの場合： トリプルデス 3DESの場合はどうなるか？ まず、3DESの暗号化処理を以下のように表します。 1. 平文「P」を鍵1で暗号化します 2. 鍵1で暗号化した「暗号文1」を鍵2で復号します 3. 鍵2で復号した「暗号文2」を鍵3で暗号化します 4. 最終的な暗号文「C」ができます ＝ 鍵1 C 鍵3 暗号文2 鍵2 暗号文1 P 168bit

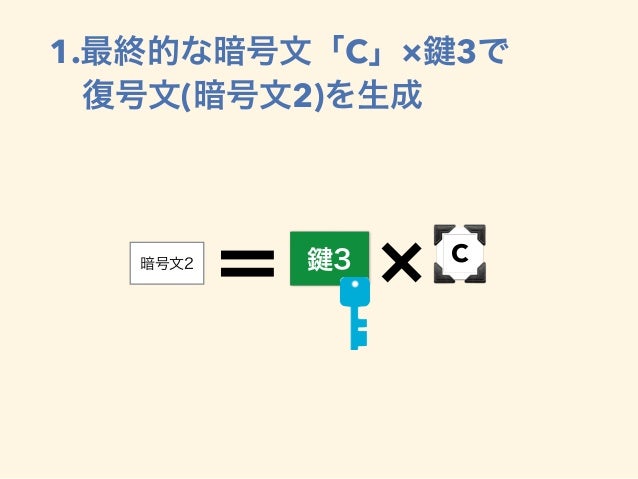

  • 31. 1.最終的な暗号文「C」×鍵3で 　復号文(暗号文2)を生成 暗号文2 ＝ 鍵3 × C
  • 32. 2.平文×鍵1・2で暗号文2を生成 暗号文2 ＝ 鍵2 暗号文1 鍵1 P

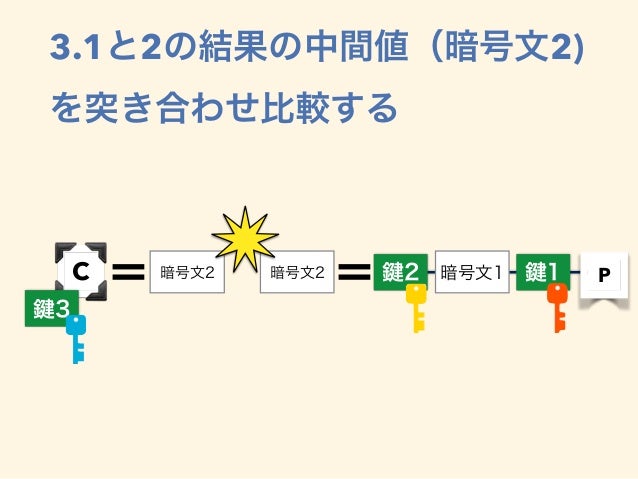

  • 33. 3.1と2の結果の中間値（暗号文2) を突き合わせ比較する C ＝暗号文2 暗号文2 ＝鍵2 暗号文1 鍵1 P 鍵3
  • 34. で、一致していた場合

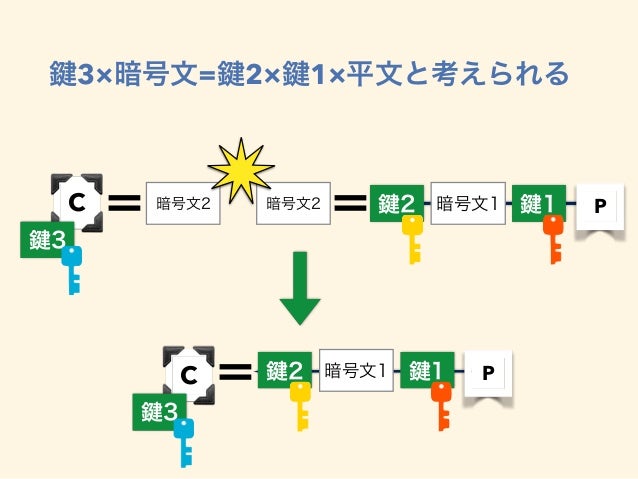

  • 35. 鍵3×暗号文=鍵2×鍵1×平文と考えられる C ＝暗号文2 暗号文2 ＝鍵2 暗号文1 鍵1 P ＝鍵2 暗号文1 鍵1 P 鍵3 C 鍵3

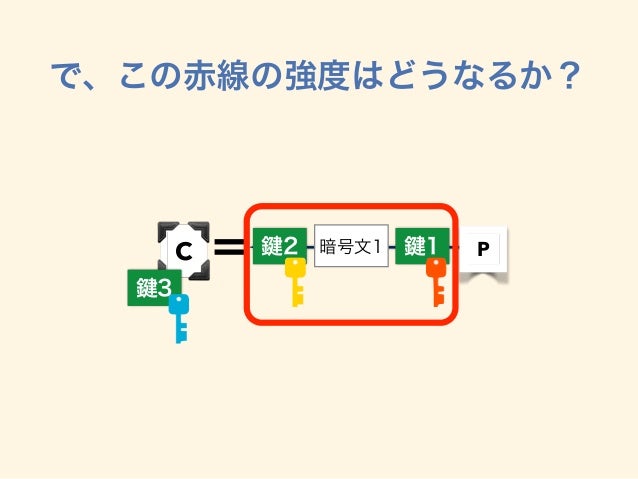

  • 36. で、この赤線の強度はどうなるか？ C ＝鍵2 暗号文1 鍵1 P 鍵3

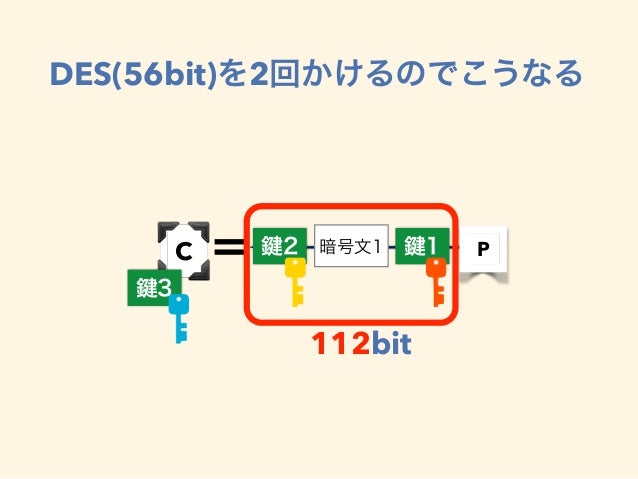

  • 37. DES(56bit)を2回かけるのでこうなる C ＝鍵2 暗号文1 鍵1 P 鍵3 112bit
  • 38. ＝ 鍵1 C 鍵3 暗号文2 鍵2 暗号文1 P ＝ 鍵2 暗号文1 鍵1 P 112bit C 鍵3 168bit
  • 39. 168bit　→　112bit
  • 40. 今日言いたいことに戻ります 3DES=168bit → 112bit ??? 3DES=168bit C=Ek3(Dk2(Ek1(P))) Dk3C=Dk3(Ek3(Dk2(Ek1(P)))) Dk3C=Dk2(Ek1(P)) 3DES=112bit m9(^Д^)ﾌﾟｷﾞｬｰ 引用：http://stephanemoore.com/pdf/meetinthemiddle.pdf

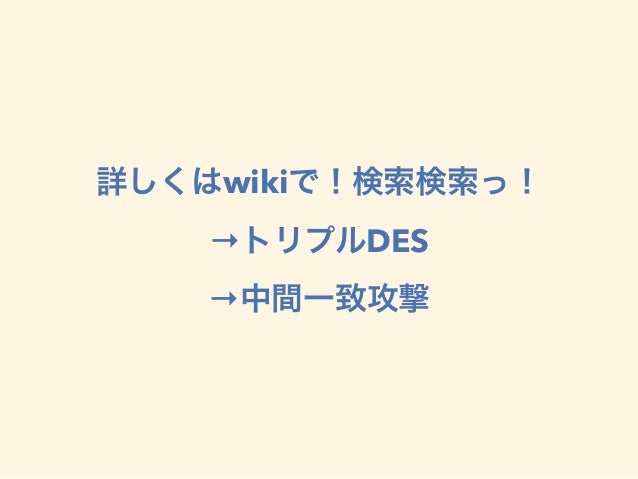

  • 41. 詳しくはwikiで！検索検索っ！ →トリプルDES →中間一致攻撃
  • 42. (それを受けたのか？) OpenSSLが最近仕様変更をしたようです 2014年６月のコミットで 168bit→112bitに置き換えられてる↓ 引用：http://git.openssl.org/gitweb/? p=openssl.git;a=commitdiff;h=1bea384fd542977ae945a5dbeac55b0389d9432b

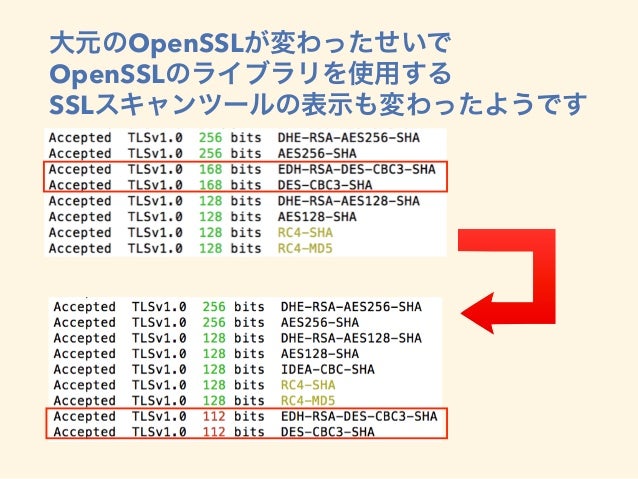

  • 43. 大元のOpenSSLが変わったせいで OpenSSLのライブラリを使用する SSLスキャンツールの表示も変わったようです

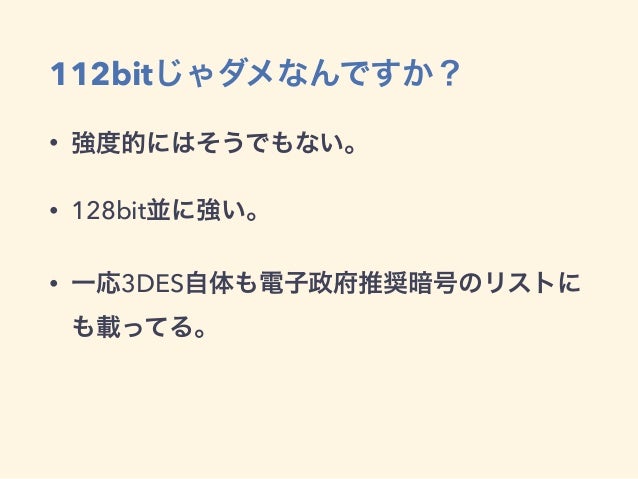

  • 44. 112bitじゃダメなんですか？ • 強度的にはそうでもない。 • 128bit並に強い。 • 一応3DES自体も電子政府推奨暗号のリストに も載ってる。

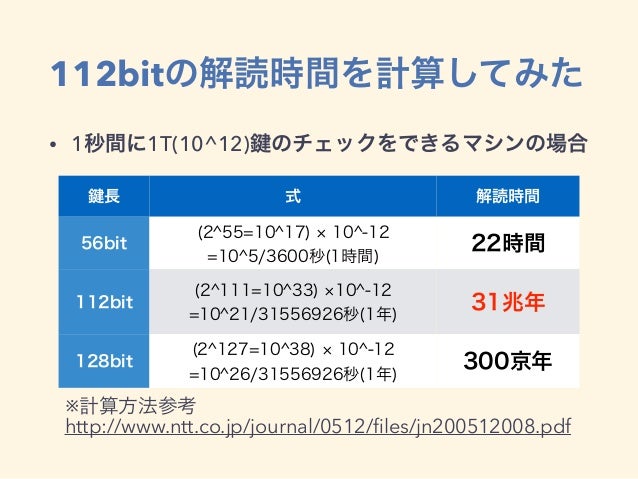

  • 45. 112bitの解読時間を計算してみた • 1秒間に1T(10^12)鍵のチェックをできるマシンの場合 鍵長式解読時間 56bit (2^55=10^17) × 10^-12 =10^5/3600秒(1時間) 22時間 112bit (2^111=10^33) ×10^-12 =10^21/31556926秒(1年) 31兆年 128bit (2^127=10^38) × 10^-12 =10^26/31556926秒(1年) 300京年 ※計算方法参考 http://www.ntt.co.jp/journal/0512/files/jn200512008.pdf

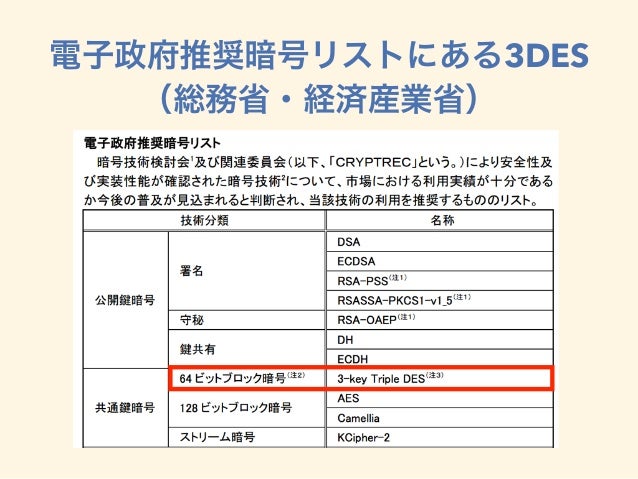

  • 46. 電子政府推奨暗号リストにある3DES （総務省・経済産業省）
  • 47. でも、注意 • 当面の利用を認められているが、可能であれば128bitの暗号が望ましい。 ※引用： http://www.cryptrec.go.jp/images/cryptrec_ciphers_list_2013.pdf
  • 48. まぁ別にいいじゃん？ 影響ないじゃん？

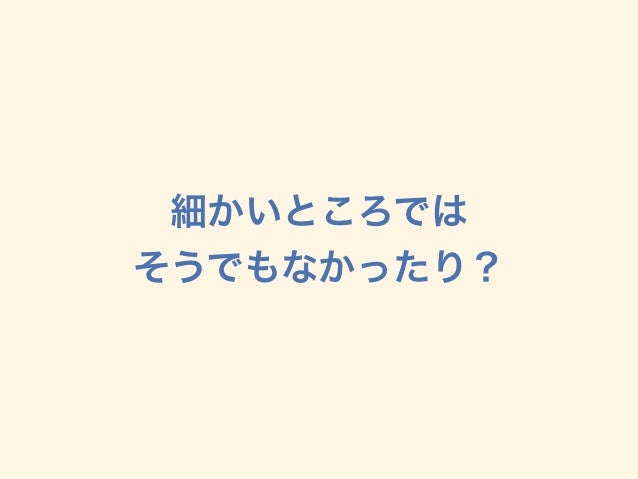

  • 49. 細かいところでは そうでもなかったり？

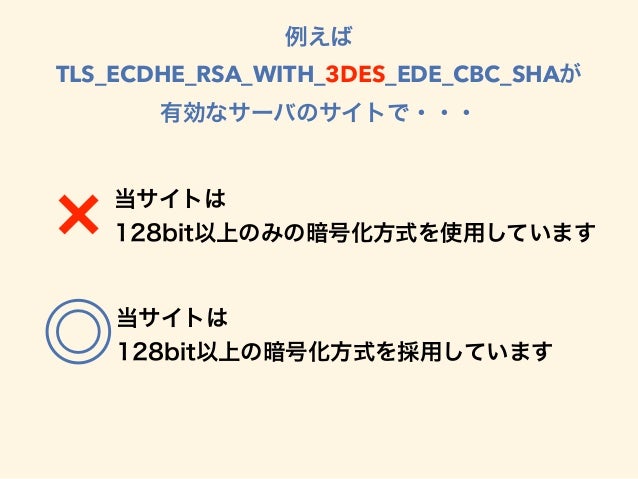

  • 50. 例えば TLS_ECDHE_RSA_WITH_3DES_EDE_CBC_SHAが 有効なサーバのサイトで・・・ ×◎ 当サイトは 128bit以上のみの暗号化方式を使用しています 当サイトは 128bit以上の暗号化方式を採用しています
  • 51. m9(^Д^)ﾌﾟｷﾞｬｰ
  • 52. 日本語って大事ですね (´・ω・｀)
  • 53. おまけ1
  • 54. ささみでは 「112bit やめたほうがいいじゃん？」 っという声が多かったので
  • 55. オワスプデイで 某先生に聞いてみた

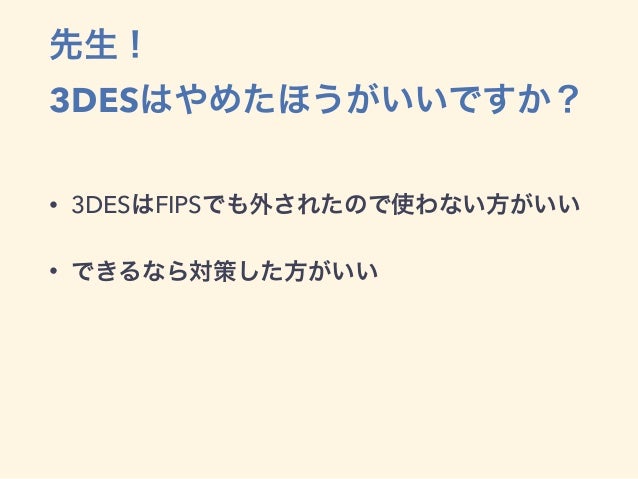

  • 56. 先生！ 3DESはやめたほうがいいですか？ • 3DESはFIPSでも外されたので使わない方がいい • できるなら対策した方がいい
  • 57. FIPSって何だ？

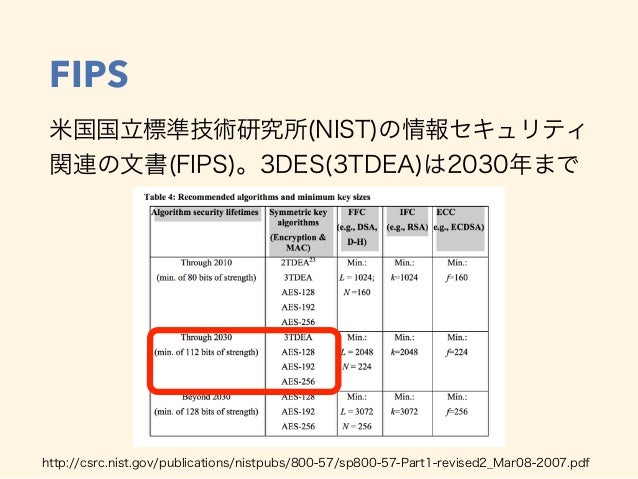

  • 58. FIPS 米国国立標準技術研究所(NIST)の情報セキュリティ 関連の文書(FIPS)。3DES(3TDEA)は2030年まで http://csrc.nist.gov/publications/nistpubs/800-57/sp800-57-Part1-revised2_Mar08-2007.pdf

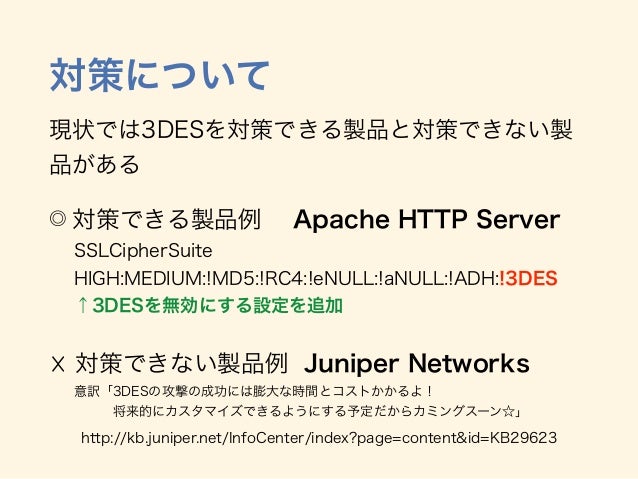

  • 59. 対策について 現状では3DESを対策できる製品と対策できない製 品がある ◎ 対策できる製品例 Apache HTTP Server SSLCipherSuite HIGH:MEDIUM:!MD5:!RC4:!eNULL:!aNULL:!ADH:!3DES ↑3DESを無効にする設定を追加 ☓ 対策できない製品例 Juniper Networks 意訳「3DESの攻撃の成功には膨大な時間とコストかかるよ！ 　　　将来的にカスタマイズできるようにする予定だからカミングスーン☆」 h ttp://kb.juniper.net/InfoCenter/index?page=content&id=KB29623
  • 60. 対策が可能であれば 対策しよう
  • 61. おまけ2

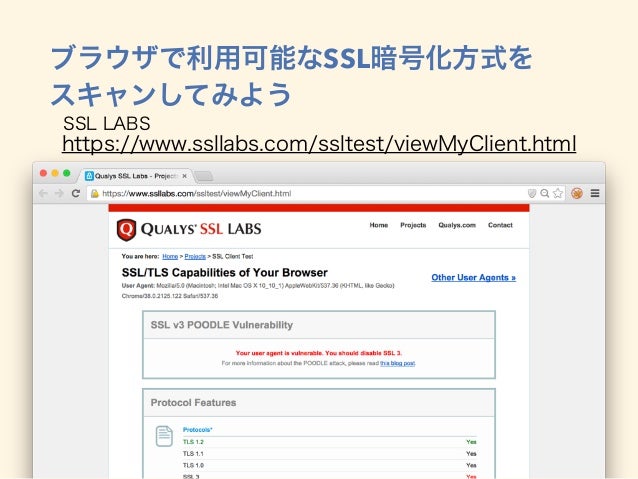

  • 62. ブラウザで利用可能なSSL暗号化方式を スキャンしてみよう SSL LABS https://www.ssllabs.com/ssltest/viewMyClient.html

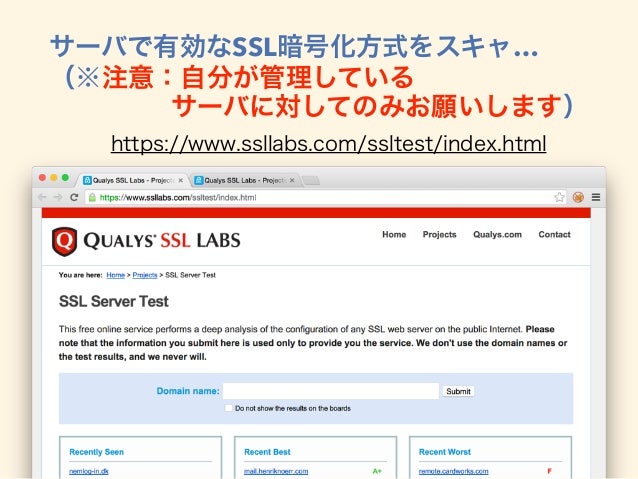

  • 63. サーバで有効なSSL暗号化方式をスキャ… （※注意：自分が管理している 　　　　　サーバに対してのみお願いします） https://www.ssllabs.com/ssltest/index.html

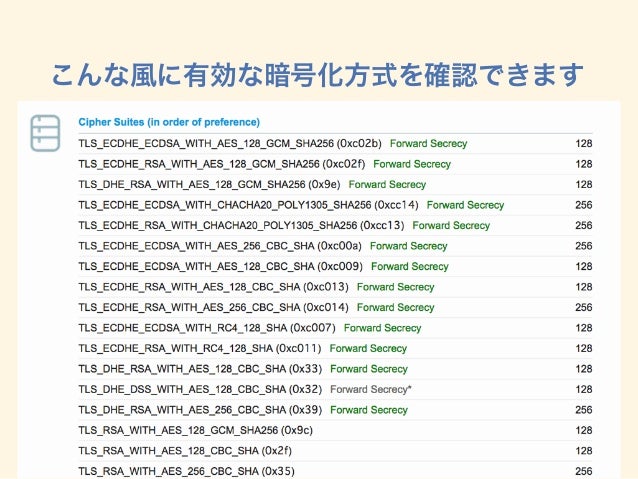

  • 64. こんな風に有効な暗号化方式を確認できます

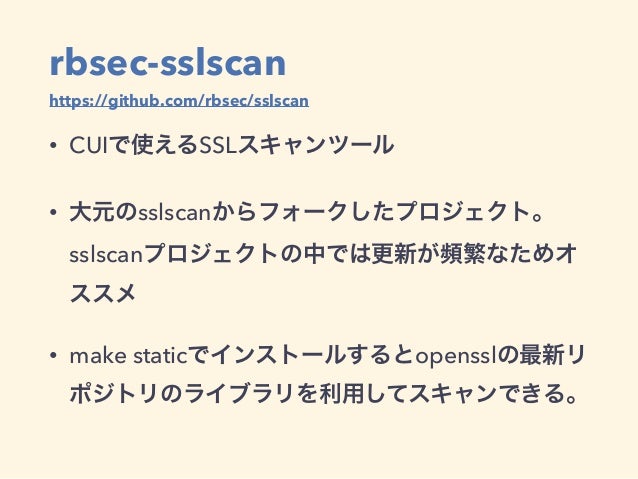

  • 65. rbsec-sslscan https://github.com/rbsec/sslscan • CUIで使えるSSLスキャンツール • 大元のsslscanからフォークしたプロジェクト。 sslscanプロジェクトの中では更新が頻繁なためオ ススメ • make staticでインストールするとopensslの最新リ ポジトリのライブラリを利用してスキャンできる。
  • 66. 以上
  • 67. スライド素材 • 今回使用したイカすピクトグラムはこちら • http://pictogram2.com/
