  • 1. 末永恭正@YaSuenag
  • 2. はじめに  私はJavaFX（Javaも？）素人です  我流でやってきた内容をお話しします  マサカリ禁止 ×
  • 3. 自己紹介  末永恭正（すえながやすまさ）@YaSuenag  SIerでJavaやってるサンデープログラマー  OpenJDK Author（jdk9）  IcedTea Committer  HeapStats作ってます http://icedtea.classpath.org/wiki/HeapStats/jp

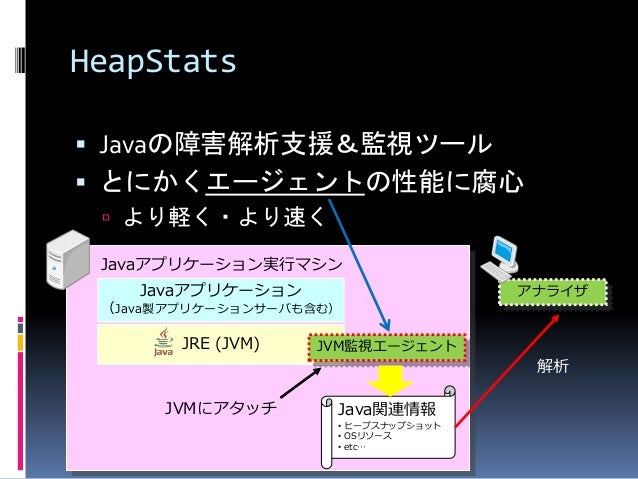

  • 4. HeapStats  Javaの障害解析支援＆監視ツール  とにかくエージェントの性能に腐心  より軽く・より速く Javaアプリケーション実行マシン Javaアプリケーション （Java製アプリケーションサーバも含む） JRE (JVM) JVM監視エージェント JVMにアタッチ Java関連情報 • ヒープスナップショット • OSリソース • etc… アナライザ 解析

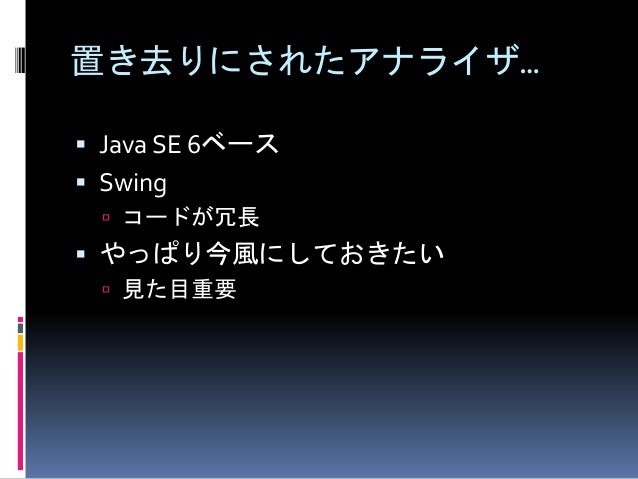

  • 5. 置き去りにされたアナライザ…  Java SE 6ベース  Swing  コードが冗長  やっぱり今風にしておきたい  見た目重要
  • 6. HeapStats × JavaFX
  • 7. HeapStatsFXAnalyzer https://github.com/YaSuenag/HeapStatsFXAnalyzer

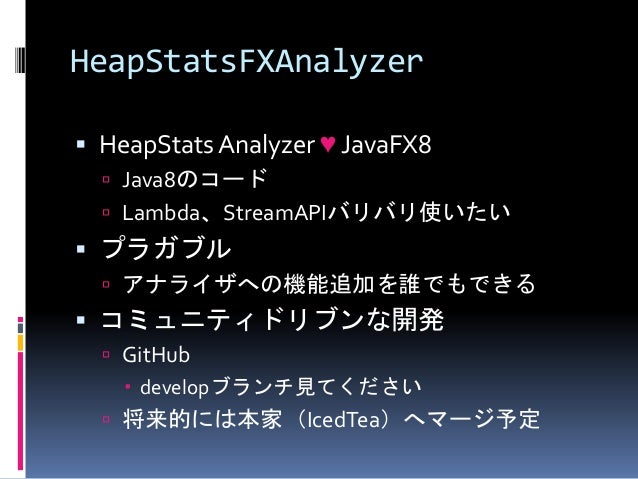

  • 8. HeapStatsFXAnalyzer  HeapStats Analyzer ♥ JavaFX8  Java8のコード  Lambda、StreamAPIバリバリ使いたい  プラガブル  アナライザへの機能追加を誰でもできる  コミュニティドリブンな開発  GitHub  developブランチ見てください  将来的には本家（IcedTea）へマージ予定

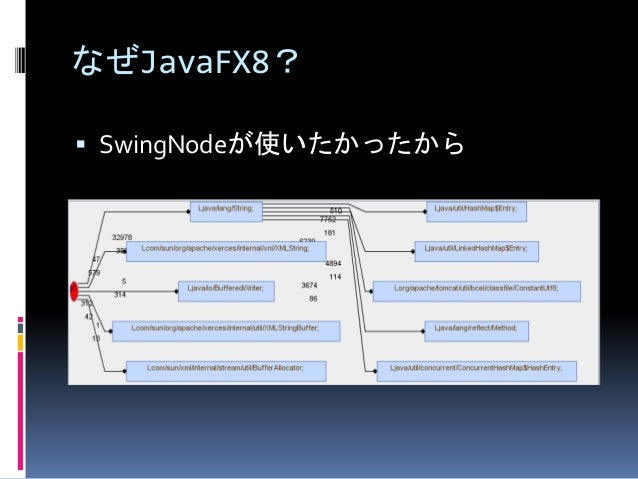

  • 9. なぜJavaFX8？  SwingNodeが使いたかったから

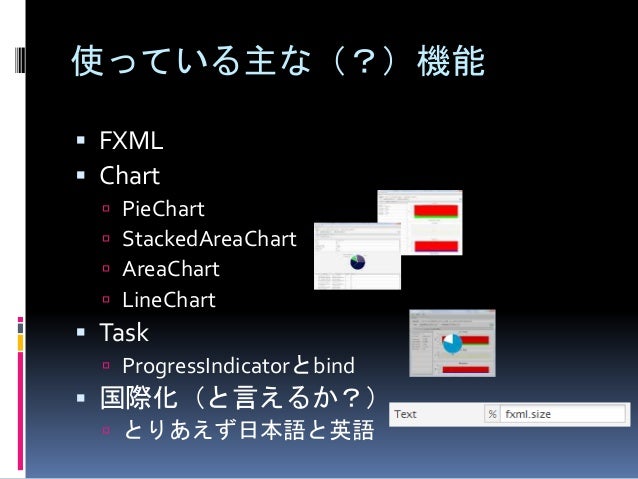

  • 10. 使っている主な（？）機能  FXML  Chart  PieChart  StackedAreaChart  AreaChart  LineChart  Task  ProgressIndicatorとbind  国際化（と言えるか？）  とりあえず日本語と英語

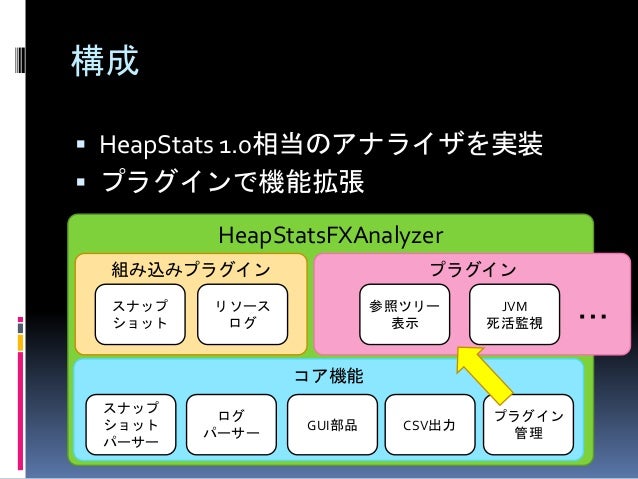

  • 11. 構成  HeapStats 1.0相当のアナライザを実装  プラグインで機能拡張 HeapStatsFXAnalyzer コア機能 スナップ ショット パーサー ログ パーサーGUI部品 プラグイン プラグイン 管理 組み込みプラグイン スナップ ショット リソース ログ 参照ツリー 表示 CSV出力 JVM 死活監視…

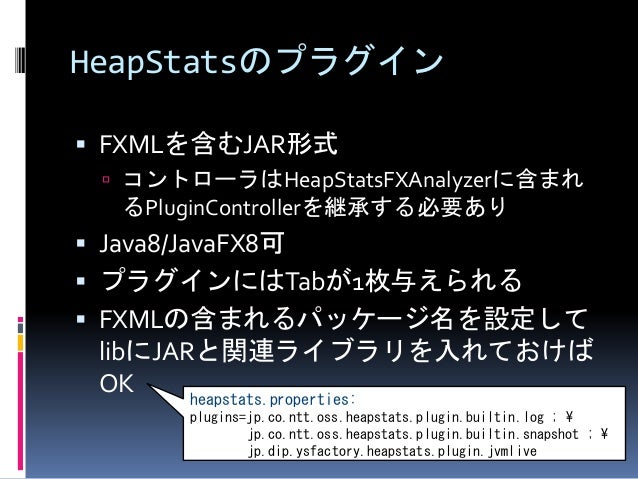

  • 12. HeapStatsのプラグイン  FXMLを含むJAR形式  コントローラはHeapStatsFXAnalyzerに含まれ るPluginControllerを継承する必要あり  Java8/JavaFX8可  プラグインにはTabが1枚与えられる  FXMLの含まれるパッケージ名を設定して libにJARと関連ライブラリを入れておけば OK heapstats.properties: plugins=jp.co.ntt.oss.heapstats.plugin.builtin.log ; jp.co.ntt.oss.heapstats.plugin.builtin.snapshot ; jp.dip.ysfactory.heapstats.plugin.jvmlive

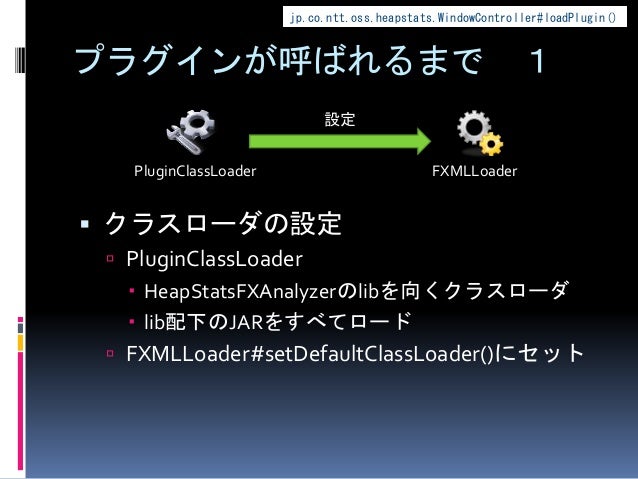

  • 13. jp.co.ntt.oss.heapstats.WindowController#loadPlugin() プラグインが呼ばれるまで１ PluginClassLoader 設定  クラスローダの設定  PluginClassLoader FXMLLoader  HeapStatsFXAnalyzerのlibを向くクラスローダ  lib配下のJARをすべてロード  FXMLLoader#setDefaultClassLoader()にセット

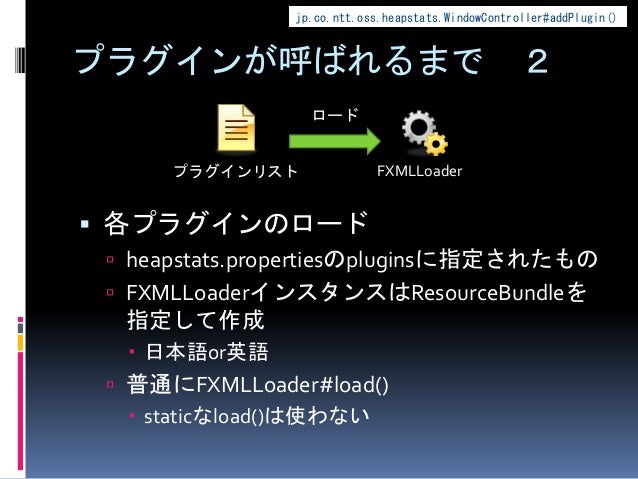

  • 14. jp.co.ntt.oss.heapstats.WindowController#addPlugin() プラグインが呼ばれるまで２ プラグインリスト ロード  各プラグインのロード  heapstats.propertiesのpluginsに指定されたもの  FXMLLoaderインスタンスはResourceBundleを 指定して作成  日本語or英語  普通にFXMLLoader#load()  staticなload()は使わない FXMLLoader

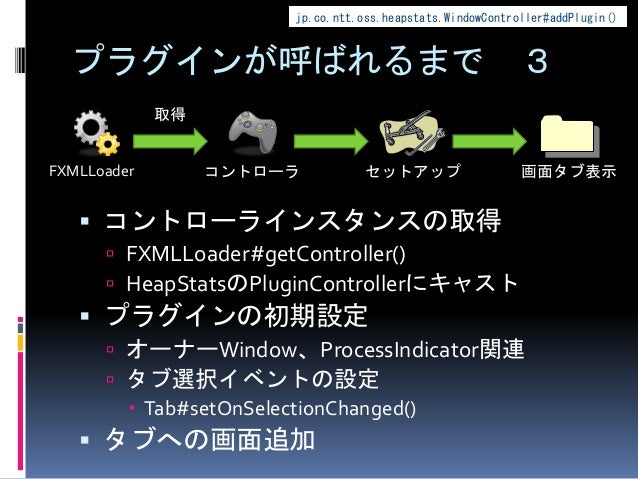

  • 15. jp.co.ntt.oss.heapstats.WindowController#addPlugin() プラグインが呼ばれるまで３  コントローラインスタンスの取得  FXMLLoader#getController()  HeapStatsのPluginControllerにキャスト  プラグインの初期設定  オーナーWindow、ProcessIndicator関連  タブ選択イベントの設定  Tab#setOnSelectionChanged()  タブへの画面追加 セットアップ画面タブ表示 FXMLLoader 取得 コントローラ

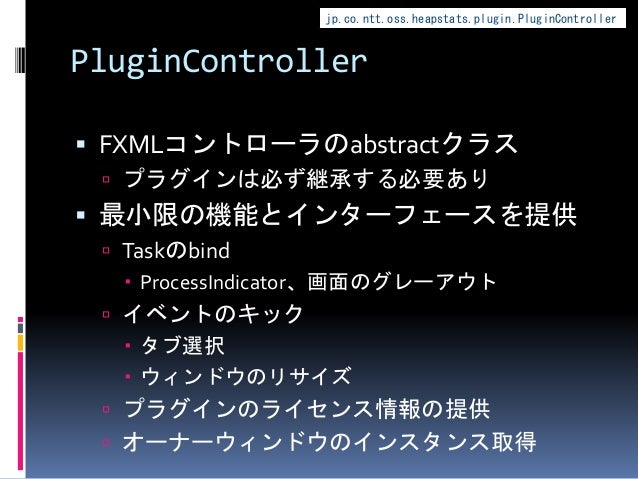

  • 16. jp.co.ntt.oss.heapstats.plugin.PluginController PluginController  FXMLコントローラのabstractクラス  プラグインは必ず継承する必要あり  最小限の機能とインターフェースを提供  Taskのbind  ProcessIndicator、画面のグレーアウト  イベントのキック  タブ選択  ウィンドウのリサイズ  プラグインのライセンス情報の提供  オーナーウィンドウのインスタンス取得

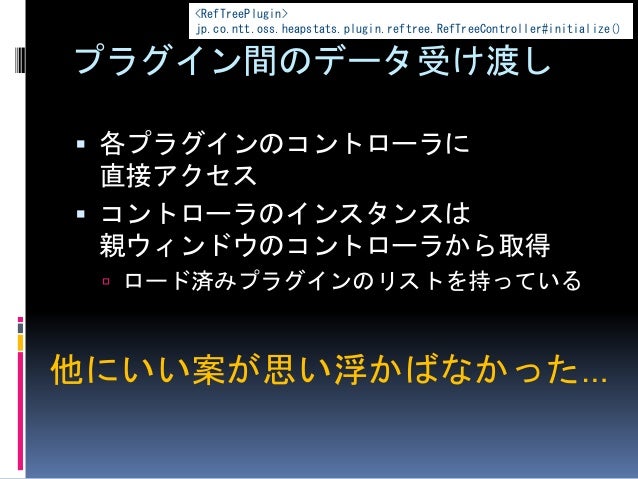

  • 17. <RefTreePlugin> jp.co.ntt.oss.heapstats.plugin.reftree.RefTreeController#initialize() プラグイン間のデータ受け渡し  各プラグインのコントローラに 直接アクセス  コントローラのインスタンスは 親ウィンドウのコントローラから取得  ロード済みプラグインのリストを持っている 他にいい案が思い浮かばなかった…
  • 18. 今あるプラグイン

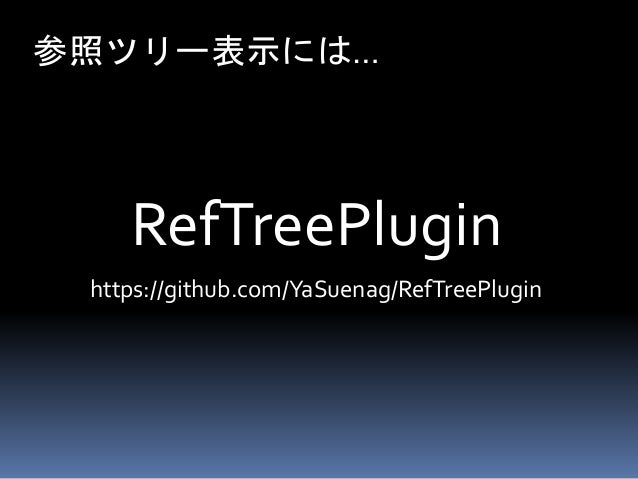

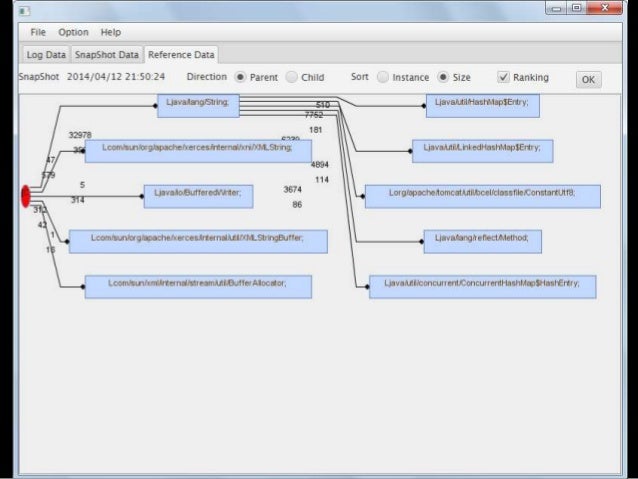

  • 19. 参照ツリー表示には… RefTreePlugin https://github.com/YaSuenag/RefTreePlugin

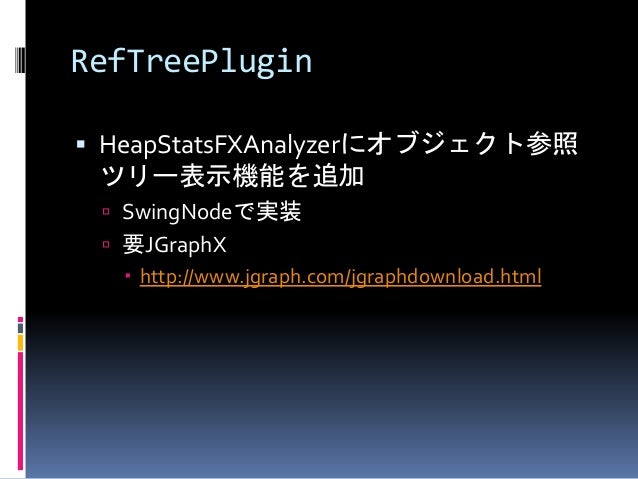

  • 20. RefTreePlugin  HeapStatsFXAnalyzerにオブジェクト参照 ツリー表示機能を追加  SwingNodeで実装  要JGraphX  http://www.jgraph.com/jgraphdownload.html
  • 21. HeapStatsでネットワーク上のJVMを すべてルックアップ＆死活監視！ JVMLive https://github.com/YaSuenag/JVMLive

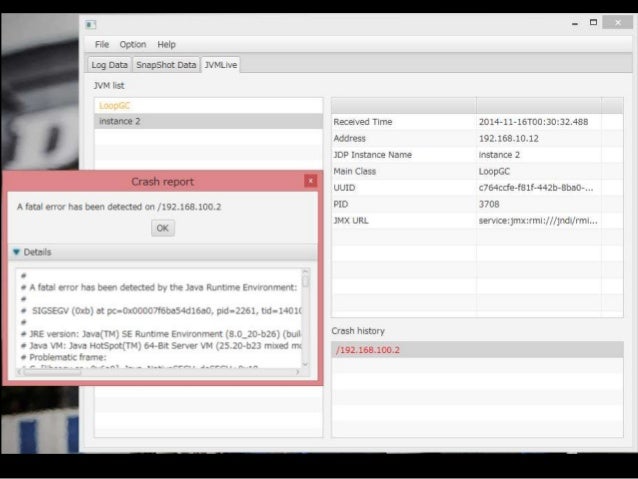

  • 22. JVMLive  JDP（Java Discovery Protocol）を使って ネットワーク上のJVMを自動ルックアップ  見つけたJVMで動いているメインクラスや稼働時間 などを確認可能  JDPパケットの定期受信ができないJVMをハイライト 表示  JVMのクラッシュ検知機能  OracleJDK限定  -XX:+TransmitErrorReportと-XX:ErrorReportServerが 指定されていればJVMLiveでクラッシュを検知＆ hs_errログを自動回収
  • 23. JavaFXで困ったこと

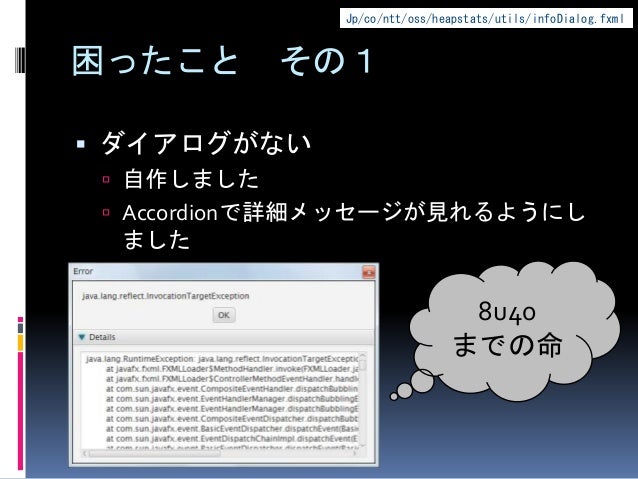

  • 24. Jp/co/ntt/oss/heapstats/utils/infoDialog.fxml 困ったことその１  ダイアログがない  自作しました  Accordionで詳細メッセージが見れるようにし ました 8u40 までの命

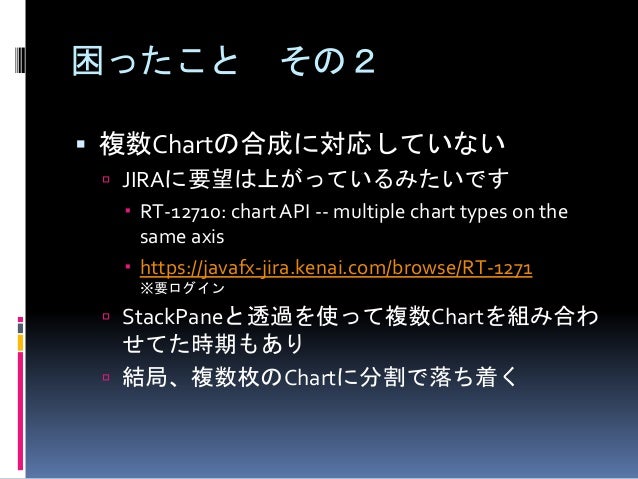

  • 25. 困ったことその２  複数Chartの合成に対応していない  JIRAに要望は上がっているみたいです  RT-12710: chart API -- multiple chart types on the same axis  https://javafx-jira.kenai.com/browse/RT-1271 ※要ログイン  StackPaneと透過を使って複数Chartを組み合わ せてた時期もあり  結局、複数枚のChartに分割で落ち着く

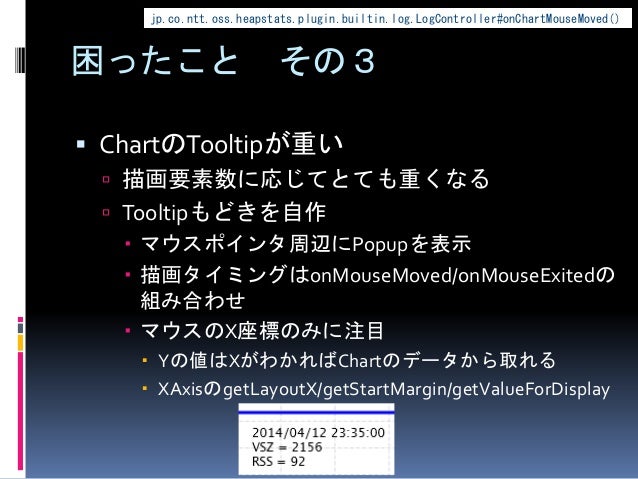

  • 26. jp.co.ntt.oss.heapstats.plugin.builtin.log.LogController#onChartMouseMoved() 困ったことその３  ChartのTooltipが重い  描画要素数に応じてとても重くなる  Tooltipもどきを自作  マウスポインタ周辺にPopupを表示  描画タイミングはonMouseMoved/onMouseExitedの 組み合わせ  マウスのX座標のみに注目  Yの値はXがわかればChartのデータから取れる  XAxisのgetLayoutX/getStartMargin/getValueForDisplay

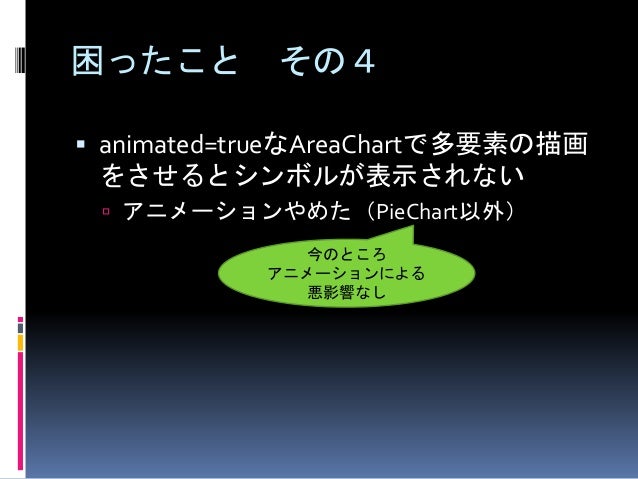

  • 27. 困ったことその４  animated=trueなAreaChartで多要素の描画 をさせるとシンボルが表示されない  アニメーションやめた（PieChart以外） 今のところ アニメーションによる 悪影響なし
  • 28. JavaFXで困ってること

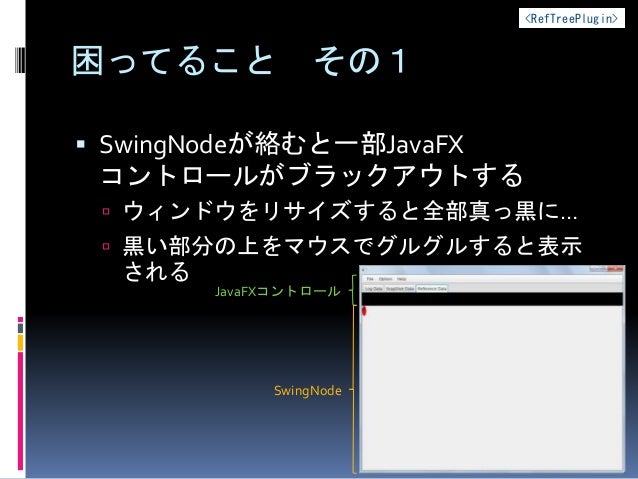

  • 29. 困ってることその１  SwingNodeが絡むと一部JavaFX コントロールがブラックアウトする <RefTreePlugin>  ウィンドウをリサイズすると全部真っ黒に…  黒い部分の上をマウスでグルグルすると表示 される JavaFXコントロール SwingNode

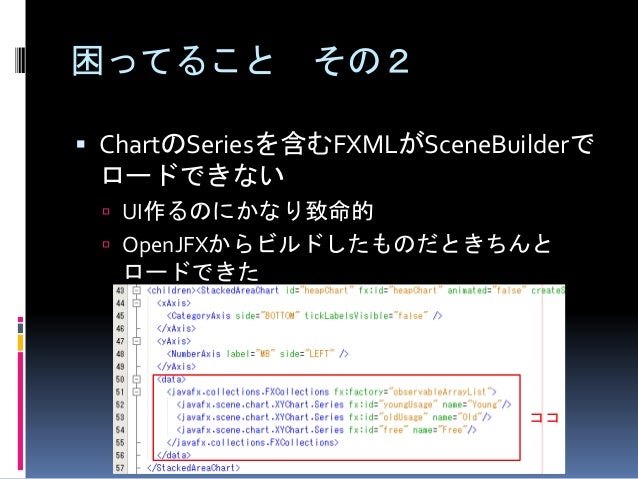

  • 30. 困ってることその２  ChartのSeriesを含むFXMLがSceneBuilderで ロードできない  UI作るのにかなり致命的  OpenJFXからビルドしたものだときちんと ロードできた ココ

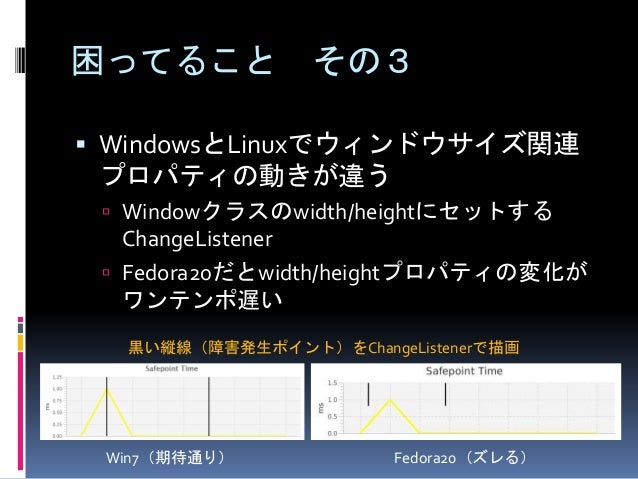

  • 31. 困ってることその３  WindowsとLinuxでウィンドウサイズ関連 プロパティの動きが違う  Windowクラスのwidth/heightにセットする ChangeListener  Fedora20だとwidth/heightプロパティの変化が ワンテンポ遅い 黒い縦線（障害発生ポイント）をChangeListenerで描画 Win7（期待通り） Fedora20（ズレる）

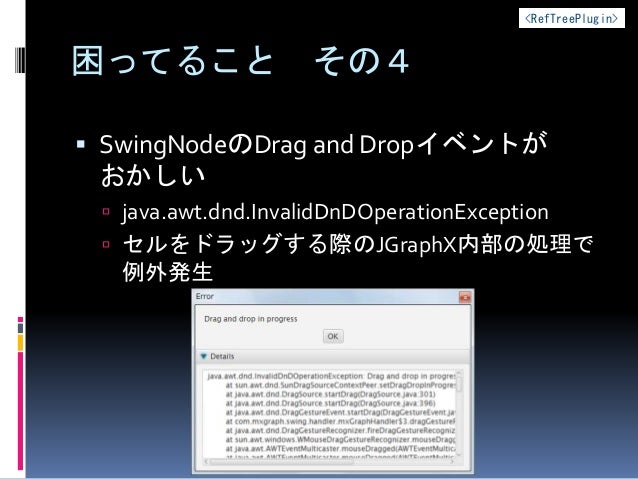

  • 32. 困ってることその４ <RefTreePlugin>  SwingNodeのDrag and Dropイベントが おかしい  java.awt.dnd.InvalidDnDOperationException  セルをドラッグする際のJGraphX内部の処理で 例外発生
  • 33. お願い
  • 34. お願いします！  まずはFork  次にPull Request  できればプラグイン作成  「いいね！」
  • 35. ご意見もお願いいます！
  • 36. あったらいいな… プラグイン  vmstat  sar  iostat  etc…
