JAWS DAYS 2013 札幌とVPCと私

2. 自己紹介こやまひろし古山浩司 (株)アグレックス札幌事業所システム部 facebook.com/H.Koyaman ＊1972年静岡県浜松市生まれ＊1997年某・重工メーカー入社＊2001年 (株)アグレックス入社企業向けオープン系システム開発 (主にJava) 2011年～ ECサイト構築＆運用ビジネス担当好きなAWSサービス： VPC、RDSCopyright © 2013 AGREX INC. 1

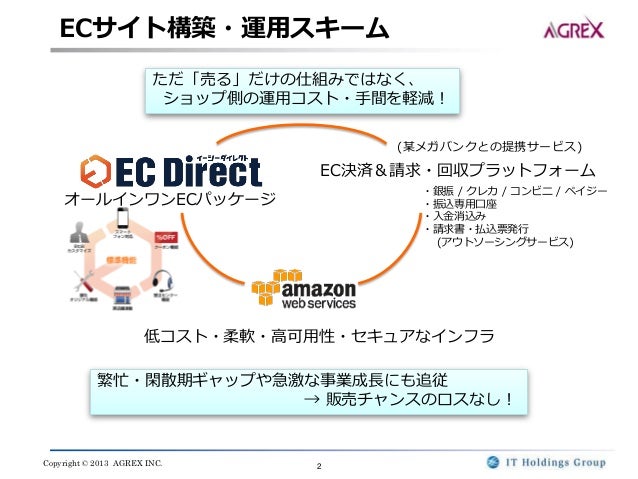

3. ECサイト構築・運用スキームただ「売る」だけの仕組みではなく、ショップ側の運用コスト・手間を軽減！ (某メガバンクとの提携サービス) EC決済＆請求・回収プラットフォーム・銀振 / クレカ / コンビニ / ペイジーオールインワンECパッケージ・振込専用口座・入金消込み・請求書・払込票発行 (アウトソーシングサービス) 低コスト・柔軟・高可用性・セキュアなインフラ繁忙・閑散期ギャップや急激な事業成長にも追従 → 販売チャンスのロスなし！Copyright © 2013 AGREX INC. 2

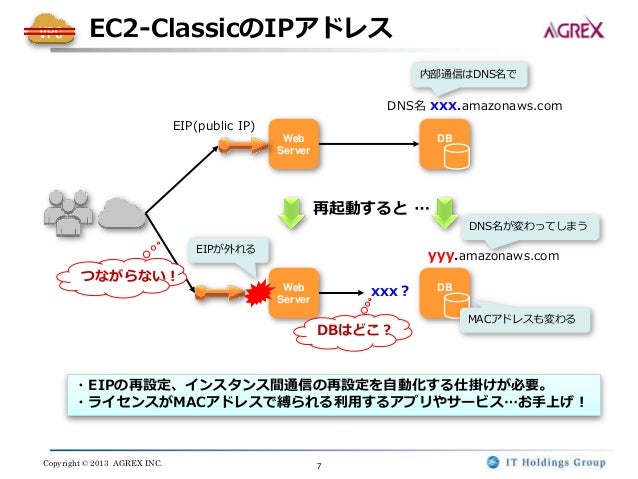

8. EC2-ClassicのIPアドレス内部通信はDNS名で DNS名 xxx.amazonaws.com EIP(public IP) Web DB Server 再起動すると … DNS名が変わってしまう EIPが外れる yyy.amazonaws.com つながらない！ Web Server xxx？ DB MACアドレスも変わる DBはどこ？・EIPの再設定、インスタンス間通信の再設定を自動化する仕掛けが必要。・ライセンスがMACアドレスで縛られる利用するアプリやサービス…お手上げ！Copyright © 2013 AGREX INC. 7

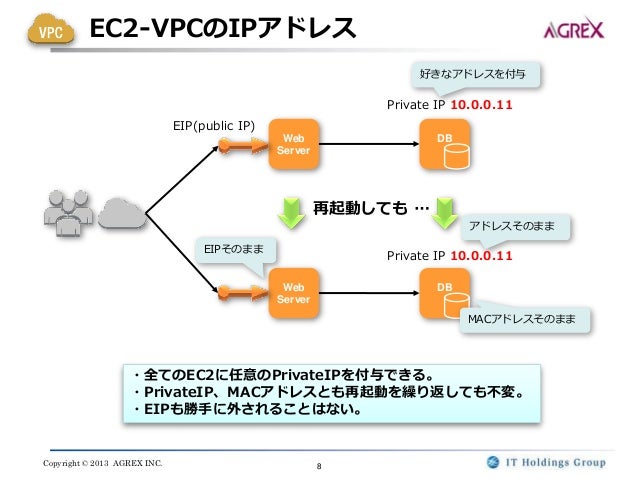

9. EC2-VPCのIPアドレス好きなアドレスを付与 Private IP 10.0.0.11 EIP(public IP) Web DB Server 再起動しても … アドレスそのまま EIPそのまま Private IP 10.0.0.11 Web DB Server MACアドレスそのまま・全てのEC2に任意のPrivateIPを付与できる。・PrivateIP、MACアドレスとも再起動を繰り返しても不変。・EIPも勝手に外されることはない。Copyright © 2013 AGREX INC. 8

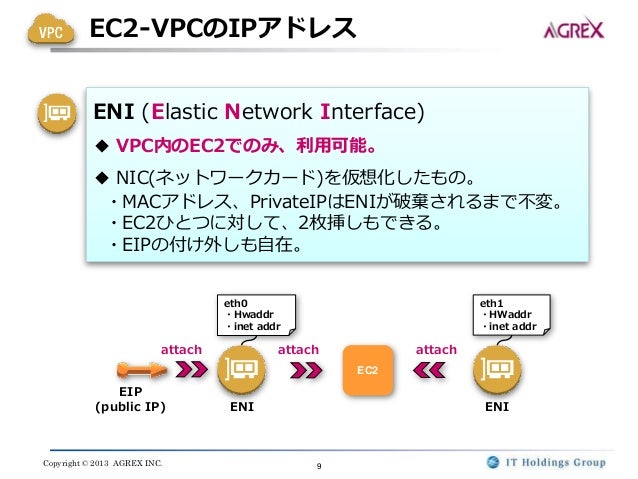

10. EC2-VPCのIPアドレス ENI (Elastic Network Interface) ◆ VPC内のEC2でのみ、利用可能。 ◆ NIC(ネットワークカード)を仮想化したもの。・MACアドレス、PrivateIPはENIが破棄されるまで不変。・EC2ひとつに対して、2枚挿しもできる。・EIPの付け外しも自在。 eth0 eth1 ・Hwaddr ・HWaddr ・inet addr ・inet addr attach attach attach EC2 EIP (public IP) ENI ENICopyright © 2013 AGREX INC. 9

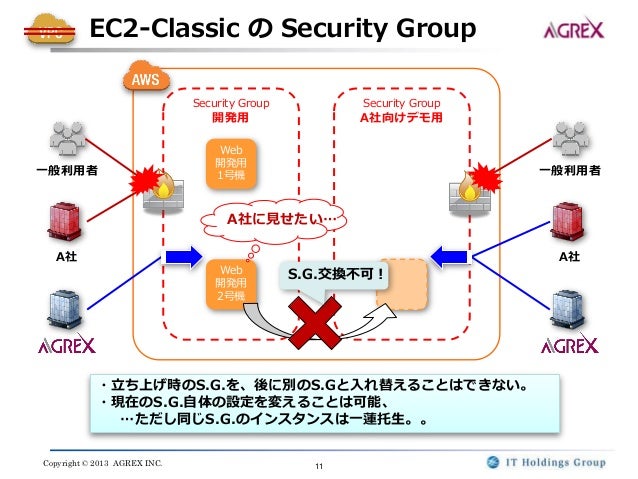

12. EC2-Classic の Security Group Security Group Security Group 開発用 A社向けデモ用 Web 開発用一般利用者 1号機一般利用者 A社に見せたい… A社 A社 Web S.G.交換不可！開発用 2号機・立ち上げ時のS.G.を、後に別のS.Gと入れ替えることはできない。・現在のS.G.自体の設定を変えることは可能、 …ただし同じS.G.のインスタンスは一蓮托生。。Copyright © 2013 AGREX INC. 11

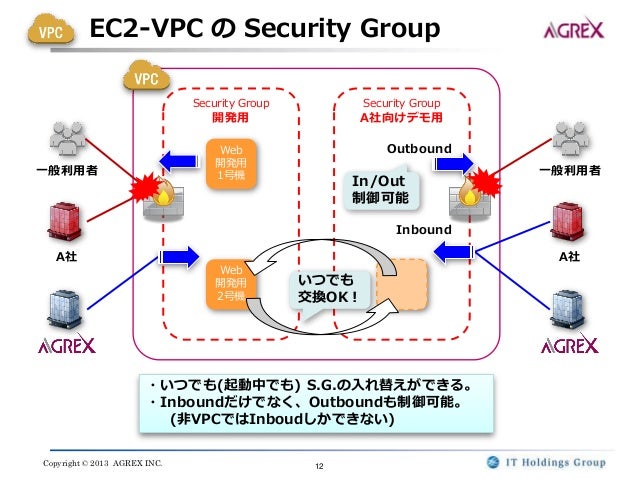

13. EC2-VPC の Security Group Security Group Security Group 開発用 A社向けデモ用 Web Outbound 開発用一般利用者 1号機一般利用者 In/Out 制御可能 Inbound A社 A社 Web 開発用いつでも 2号機交換OK！・いつでも(起動中でも) S.G.の入れ替えができる。・Inboundだけでなく、Outboundも制御可能。 (非VPCではInboudしかできない)Copyright © 2013 AGREX INC. 12

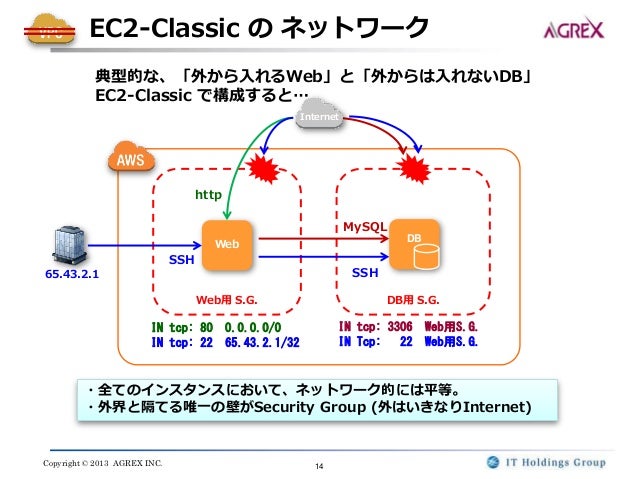

15. EC2-Classic のネットワーク典型的な、「外から入れるWeb」と「外からは入れないDB」 EC2-Classic で構成すると… Internet http MySQL DB Web SSH65.43.2.1 SSH Web用 S.G. DB用 S.G. IN tcp: 80 0.0.0.0/0 IN tcp: 3306 Web用S.G. IN tcp: 22 65.43.2.1/32 IN Tcp: 22 Web用S.G. ・全てのインスタンスにおいて、ネットワーク的には平等。・外界と隔てる唯一の壁がSecurity Group (外はいきなりInternet)Copyright © 2013 AGREX INC. 14

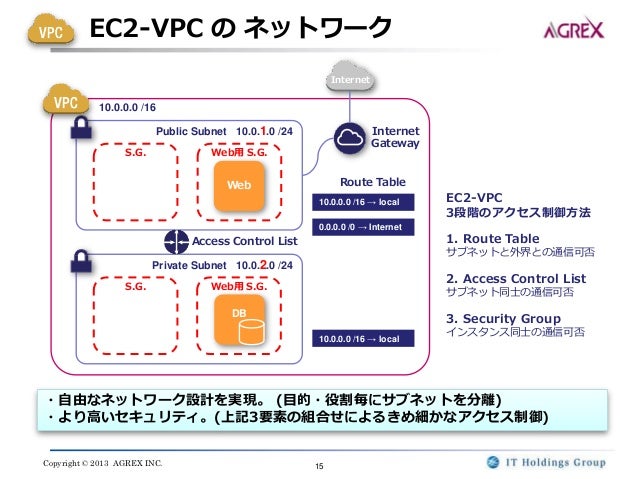

16. EC2-VPC のネットワーク Internet 10.0.0.0 /16 Public Subnet 10.0.1.0 /24 Internet Gateway S.G. Web用 S.G. Web Route Table 10.0.0.0 /16 → local EC2-VPC 3段階のアクセス制御方法 0.0.0.0 /0 → Internet Access Control List 1. Route Table サブネットと外界との通信可否 Private Subnet 10.0.2.0 /24 2. Access Control List S.G. Web用 S.G. サブネット同士の通信可否 DB 3. Security Group インスタンス同士の通信可否 10.0.0.0 /16 → local・自由なネットワーク設計を実現。 (目的・役割毎にサブネットを分離)・より高いセキュリティ。(上記3要素の組合せによるきめ細かなアクセス制御)Copyright © 2013 AGREX INC. 15

19. VPC アップデート 2011/08 全リージョン、Multi-AZ、での利用が可能に！ 2011/11 ELBが利用可能に！ 2012/01 RDSが利用可能に！ 2012/05 RDSのリード・レプリカが利用可能に！ EC2 2012/10 EC2 マイクロインスタンスが利用可能に！ 2012/11 Elastic Beanstalkが利用可能に！ 2012/12 RDS マイクロインスタンスが利用可能に！ 2012/12 ElastiCacheが利用可能に！！： 2013/03 default VPC スタート！！Copyright © 2013 AGREX INC. 18

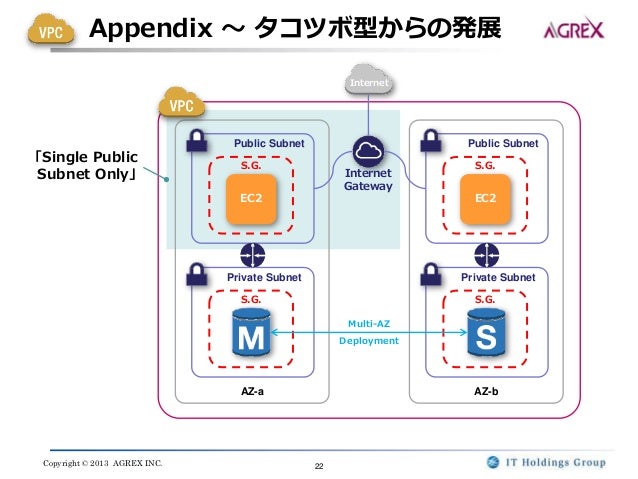

23. Appendix ～タコツボ型からの発展 Internet Public Subnet Public Subnet「Single Public S.G. S.G. Subnet Only」 Internet Gateway EC2 EC2 Private Subnet Private Subnet S.G. S.G. Multi-AZ Deployment AZ-a AZ-b Copyright © 2013 AGREX INC. 22
