Spring Bootハンズオン～Spring Bootで作るマイクロサービスアーキテクチャ！ #jjug_ccc #ccc_r53

1. [R5-3] Spring Bootハンズオン ∼Spring Bootで作るマイクロサービスアーキテクチャ！槙俊明 (@making) JJUG CCC 2014 Fall 2014-11-15

2. ハッシュタグ #jjug_ccc #ccc_r53

3. 自己紹介 • @making • http://blog.ik.am • ガチSpringユーザー

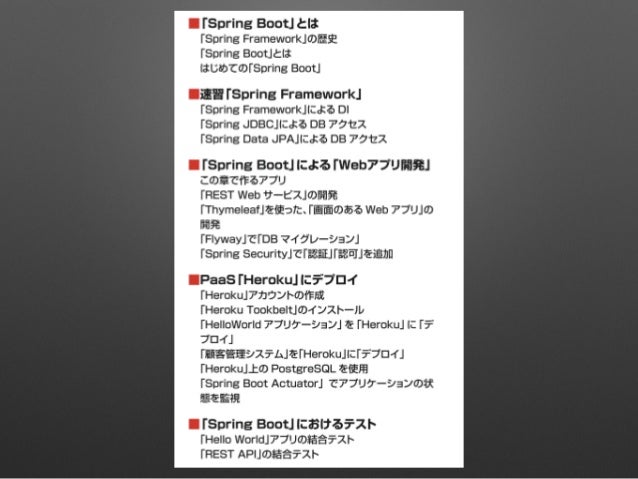

4. http://www.kohgakusha.co.jp/books/detail/978-4-7775-1865-4

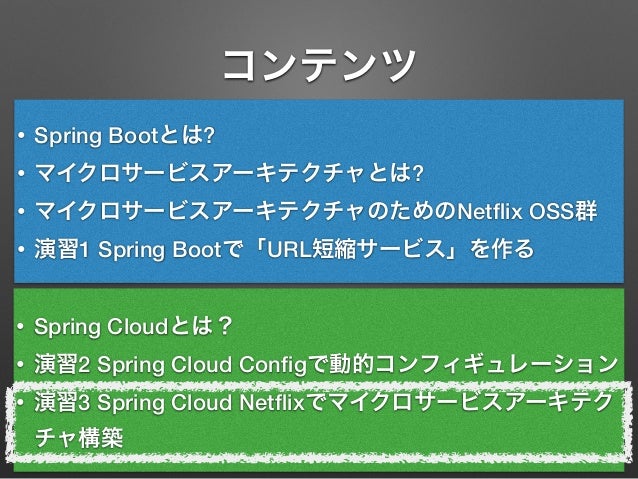

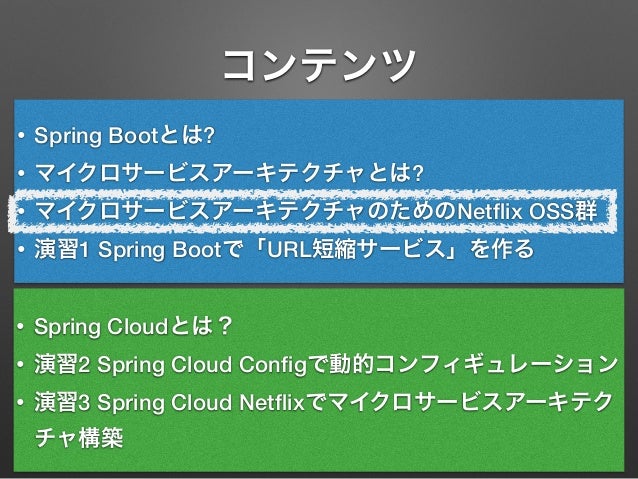

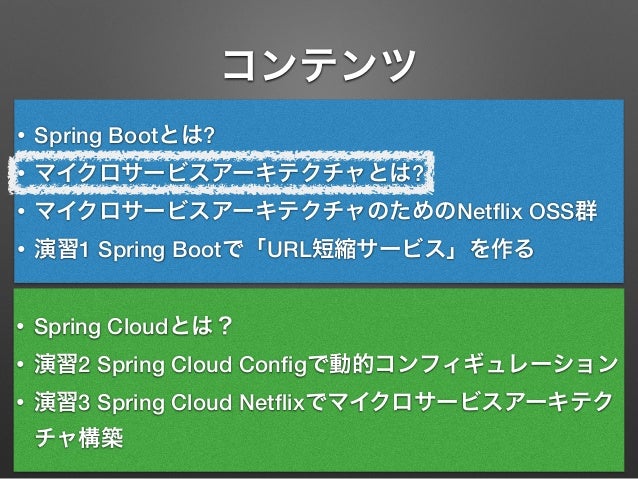

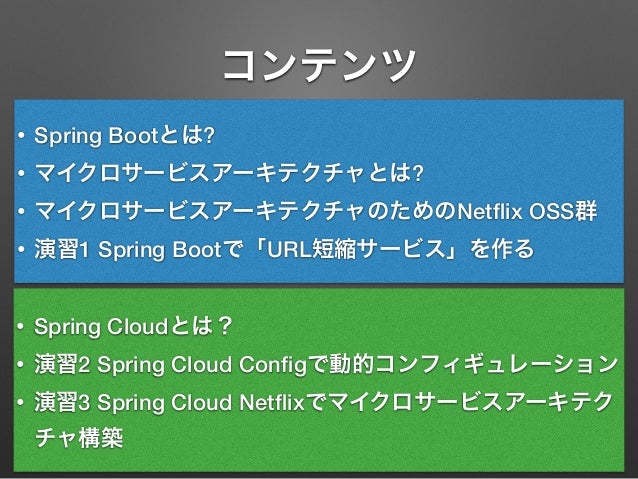

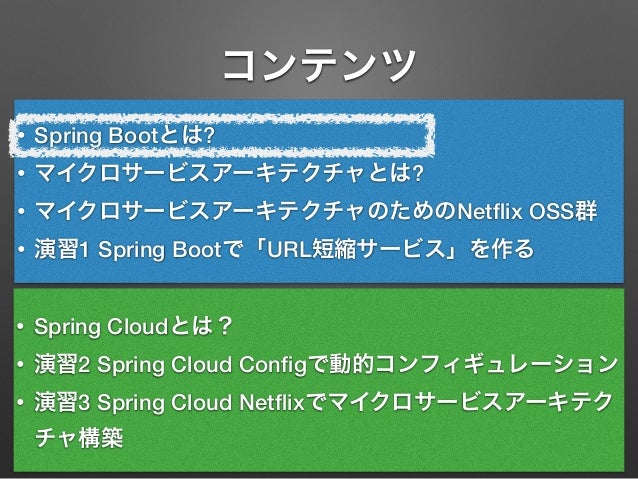

5. コンテンツ • Spring Bootとは? • マイクロサービスアーキテクチャとは? • マイクロサービスアーキテクチャのためのNetflix OSS群 • 演習1 Spring Bootで「URL短縮サービス」を作る • Spring Cloudとは？ • 演習2 Spring Cloud Configで動的コンフィギュレーション • 演習3 Spring Cloud Netflixでマイクロサービスアーキテクチャ構築

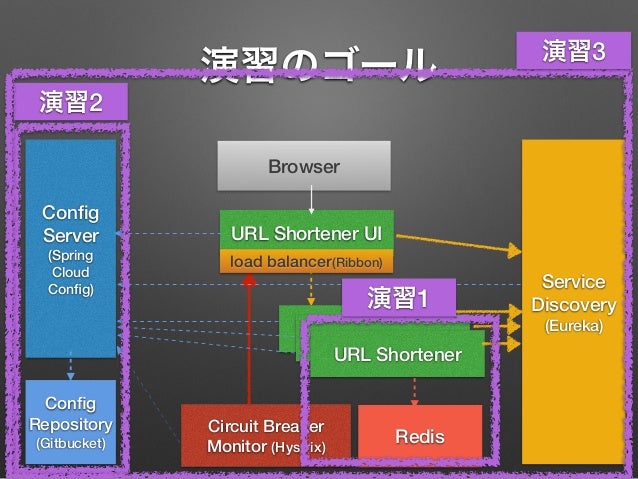

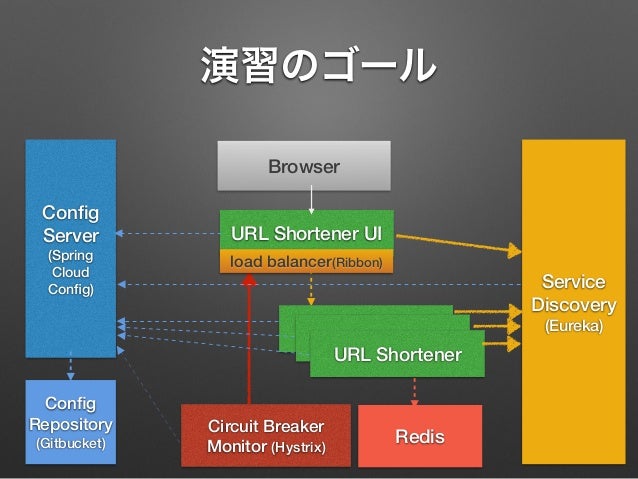

6. 演習のゴール URL Shortener UI Config Server (Spring Cloud Config) Service Discovery (Eureka) Circuit Breaker Monitor (Hystrix) URL Shortener load balancer(Ribbon) Browser URL Shortener URL Shortener Redis Config Repository (Gitbucket)

7. 演習のゴール URL Shortener UI Config Server (Spring Cloud Config) Service Discovery (Eureka) Circuit Breaker Monitor (Hystrix) URL Shortener load balancer(Ribbon) Browser URL Shortener URL Shortener Redis Config Repository (Gitbucket) 演習1

8. 演習のゴール URL Shortener UI Config Server (Spring Cloud Config) Service Discovery (Eureka) Circuit Breaker Monitor (Hystrix) URL Shortener load balancer(Ribbon) Browser URL Shortener URL Shortener Redis Config Repository (Gitbucket) 演習2 演習1

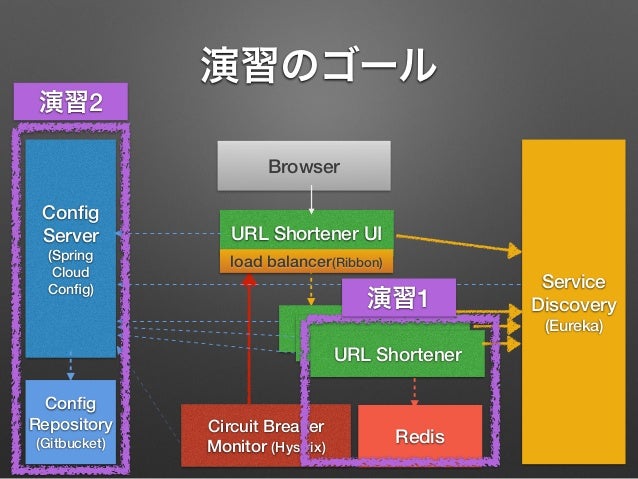

9. 演習のゴール URL Shortener UI Config Server (Spring Cloud Config) Service Discovery (Eureka) Circuit Breaker Monitor (Hystrix) URL Shortener load balancer(Ribbon) Browser URL Shortener URL Shortener Redis Config Repository (Gitbucket) 演習2 演習1 演習3

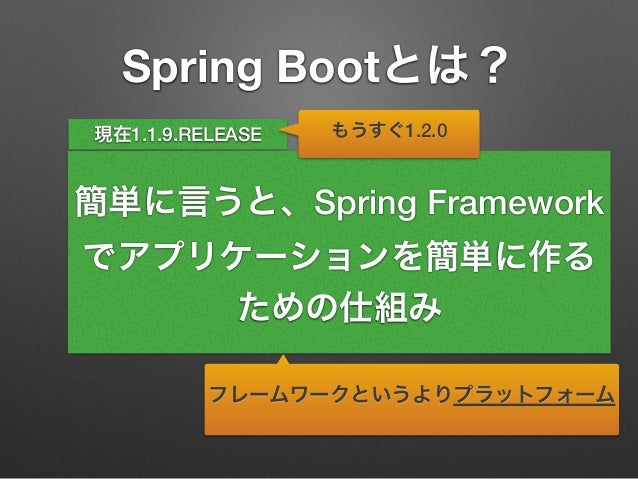

11. Spring Bootとは？フレームワークというよりプラットフォーム現在1.1.9.RELEASE 簡単に言うと、Spring Framework でアプリケーションを簡単に作るための仕組みもうすぐ1.2.0

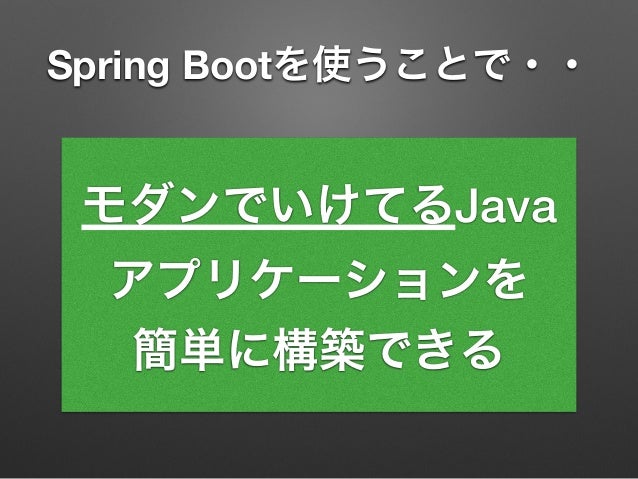

12. Spring Bootを使うことで・・モダンでいけてるJava アプリケーションを簡単に構築できる

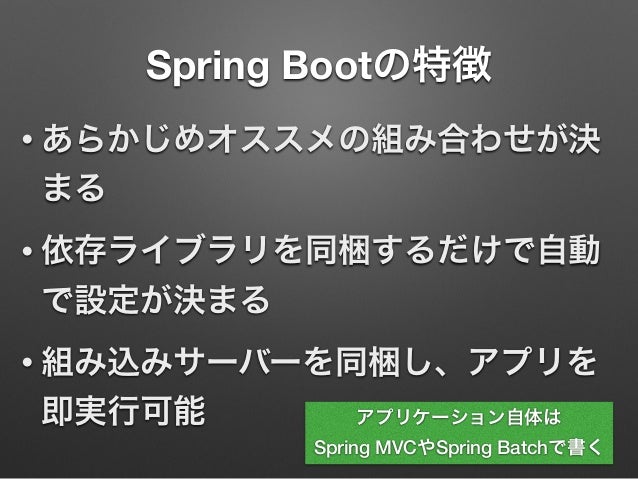

13. Spring Bootの特徴 • あらかじめオススメの組み合わせが決まる • 依存ライブラリを同梱するだけで自動で設定が決まる • 組み込みサーバーを同梱し、アプリを即実行可能アプリケーション自体は Spring MVCやSpring Batchで書く

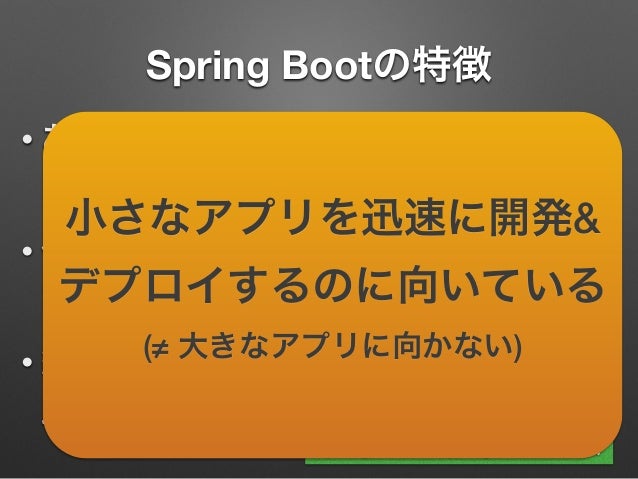

14. Spring Bootの特徴 • あらかじめオススメの組み合わせが決まる • 依存ライブラリを同梱するだけで自動で設定が決まる • 組み込みサーバーを同梱し、アプリを即実行可能アプリケーション自体は Spring MVCやSpring Batchで書く小さなアプリを迅速に開発& デプロイするのに向いている (≠ 大きなアプリに向かない)

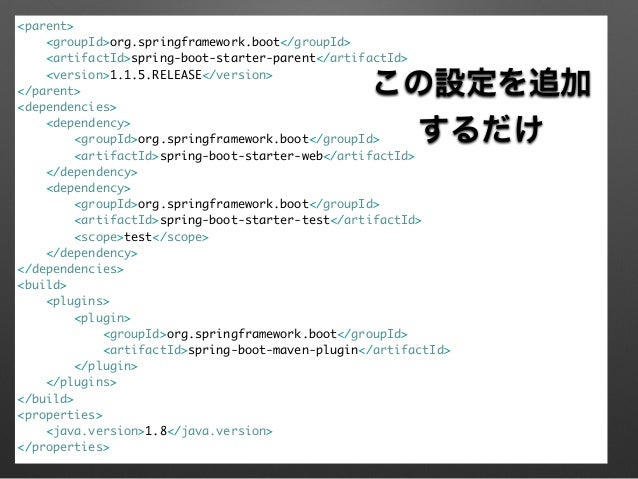

15. <parent> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-parent</artifactId> <version>1.1.5.RELEASE</version> </parent> <dependencies> <dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-web</artifactId> </dependency> <dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-test</artifactId> <scope>test</scope> </dependency> </dependencies> <build> <plugins> <plugin> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-maven-plugin</artifactId> </plugin> </plugins> </build> <properties> <java.version>1.8</java.version> </properties> この設定を追加するだけ

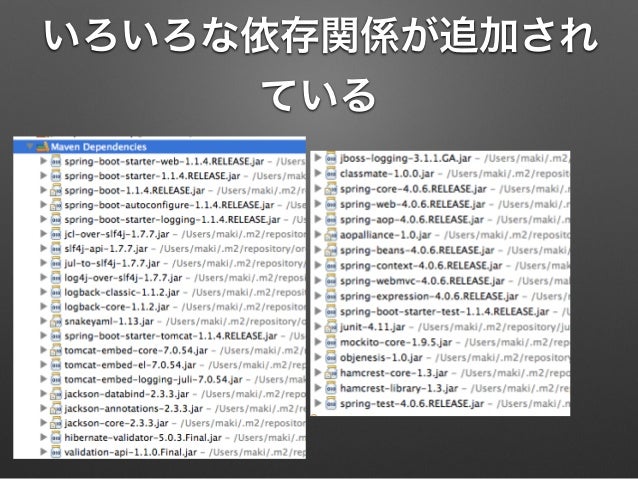

16. いろいろな依存関係が追加されている

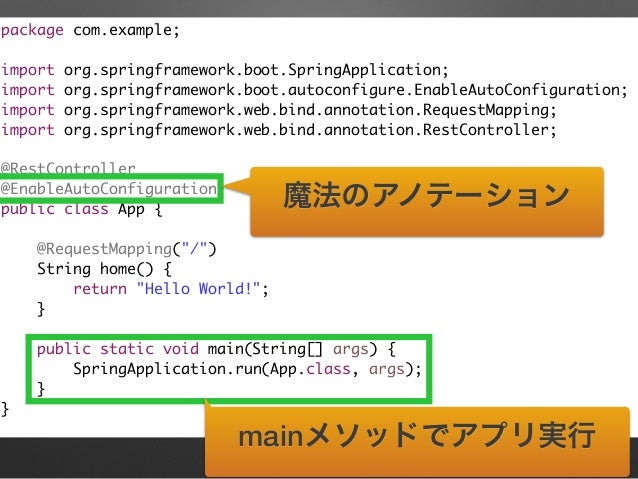

17. package com.example; ! import org.springframework.boot.SpringApplication; import org.springframework.boot.autoconfigure.EnableAutoConfiguration; import org.springframework.web.bind.annotation.RequestMapping; import org.springframework.web.bind.annotation.RestController; ! @RestController @EnableAutoConfiguration public class App { ! @RequestMapping("/") String home() { return "Hello World!"; } ! public static void main(String[] args) { SpringApplication.run(App.class, args); } } 魔法のアノテーション mainメソッドでアプリ実行

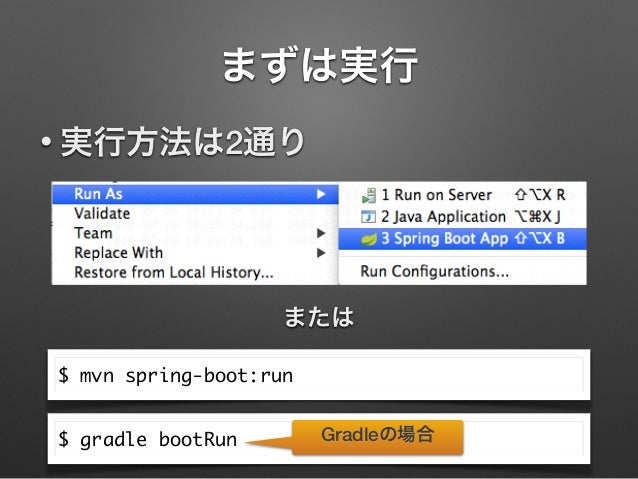

18. まずは実行 • 実行方法は2通りまたは $ mvn spring-boot:run $ gradle bootRun Gradleの場合

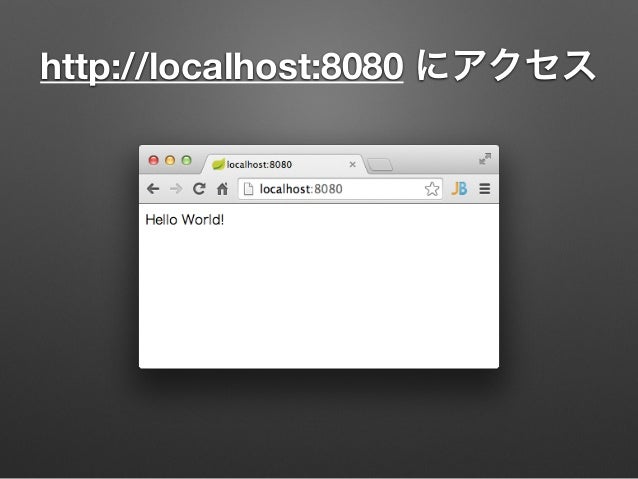

19. http://localhost:8080 にアクセス

21. マイクロサービスアーキテクチャ • 小さなサービスを組み合わせて1つのアプリケーションを作成するアプローチ • サービス間はメッセージング (HTTP/AMQP等)で通信

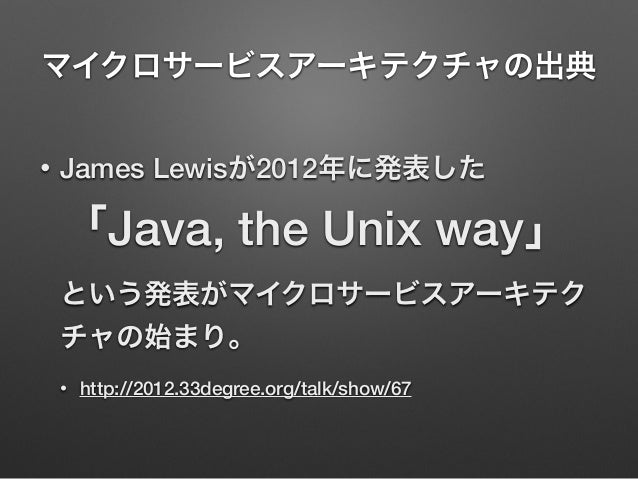

22. • James Lewisが2012年に発表した「Java, the Unix way」という発表がマイクロサービスアーキテクチャの始まり。 • http://2012.33degree.org/talk/show/67 マイクロサービスアーキテクチャの出典

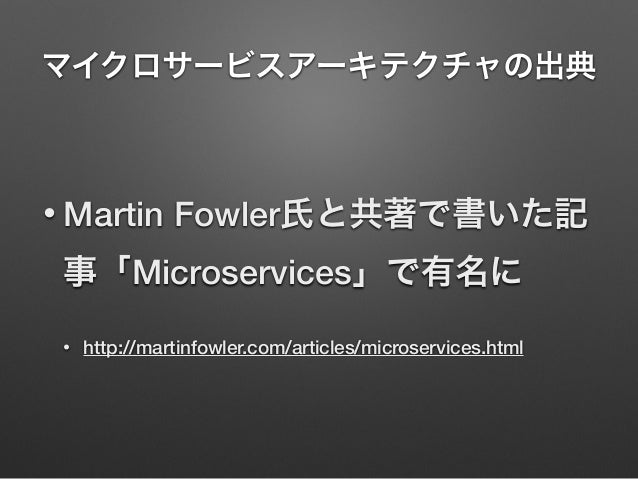

23. マイクロサービスアーキテクチャの出典 • Martin Fowler氏と共著で書いた記事「Microservices」で有名に • http://martinfowler.com/articles/microservices.html

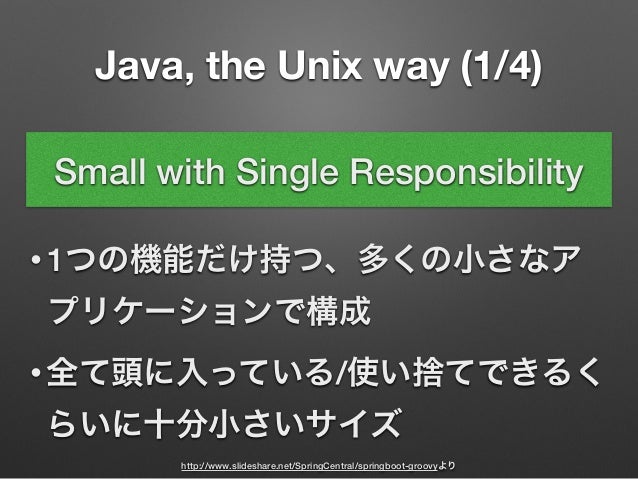

24. Java, the Unix way (1/4) • 1つの機能だけ持つ、多くの小さなアプリケーションで構成 • 全て頭に入っている/使い捨てできるくらいに十分小さいサイズ Small with Single Responsibility http://www.slideshare.net/SpringCentral/springboot-groovyより

25. Java, the Unix way (2/4) •組み込みコンテナ(APサーバー) •実行可能jar •パッケージマネージャ(RPM等)でインストール •Unixのサービススクリプトで実行 Containerless Unix Process http://www.slideshare.net/SpringCentral/springboot-groovyより

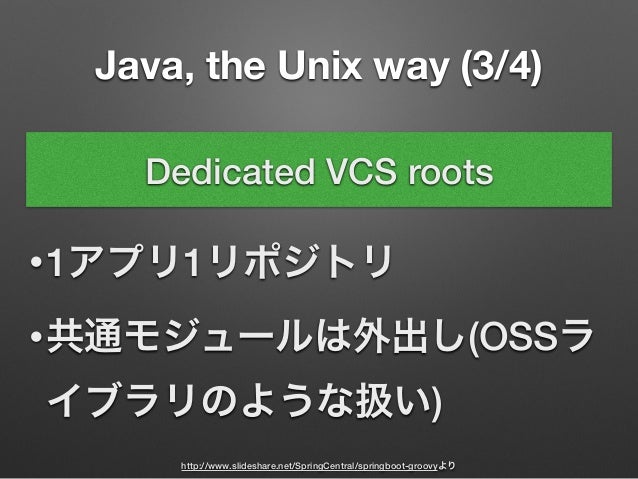

26. Java, the Unix way (3/4) •1アプリ1リポジトリ •共通モジュールは外出し(OSSライブラリのような扱い) Dedicated VCS roots http://www.slideshare.net/SpringCentral/springboot-groovyより

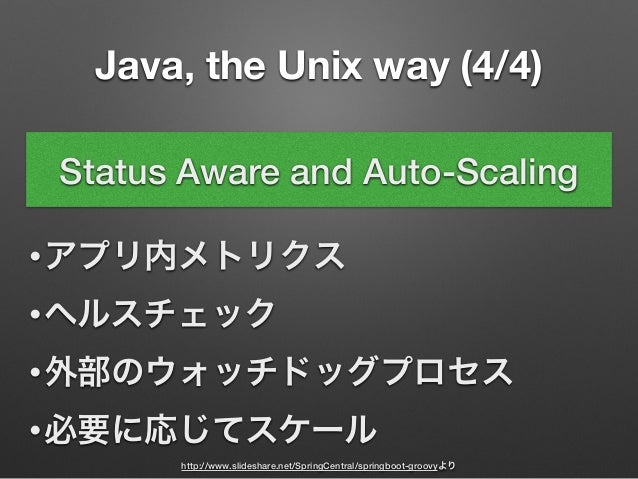

27. Java, the Unix way (4/4) •アプリ内メトリクス •ヘルスチェック •外部のウォッチドッグプロセス •必要に応じてスケール Status Aware and Auto-Scaling http://www.slideshare.net/SpringCentral/springboot-groovyより

28. Spring Bootは「Java, the Unix way」のほとんどの要素を満たしている！

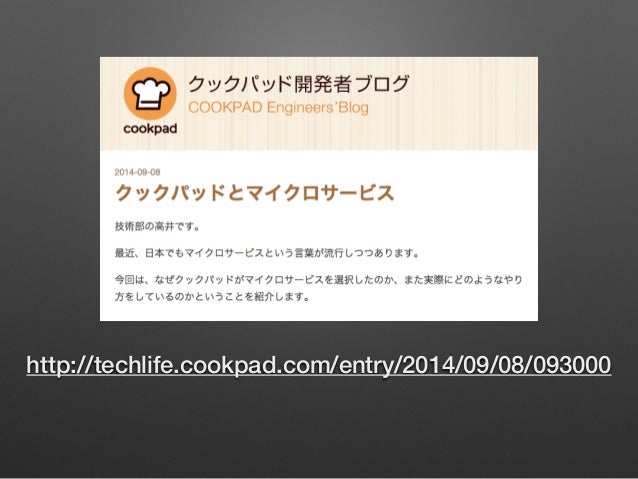

29. http://techlife.cookpad.com/entry/2014/09/08/093000

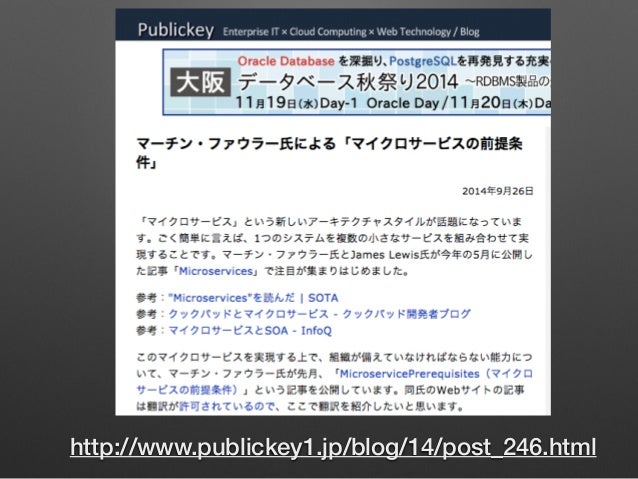

30. http://www.publickey1.jp/blog/14/post_246.html

31. 2014年バスワード大賞有力候補(適当) IoTと良い争い?(笑)

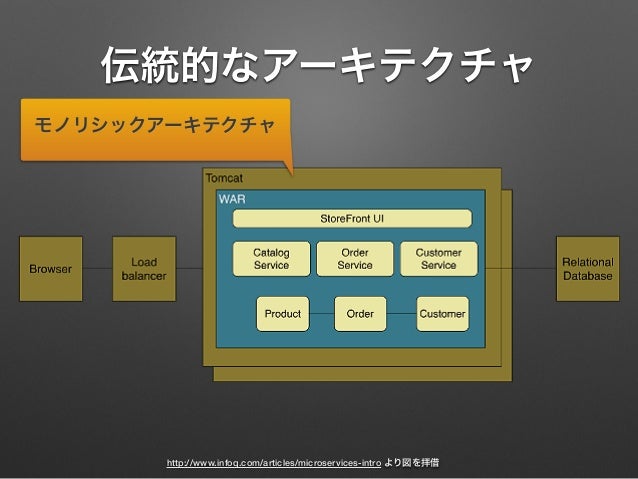

32. 伝統的なアーキテクチャ http://www.infoq.com/articles/microservices-intro より図を拝借モノリシックアーキテクチャ

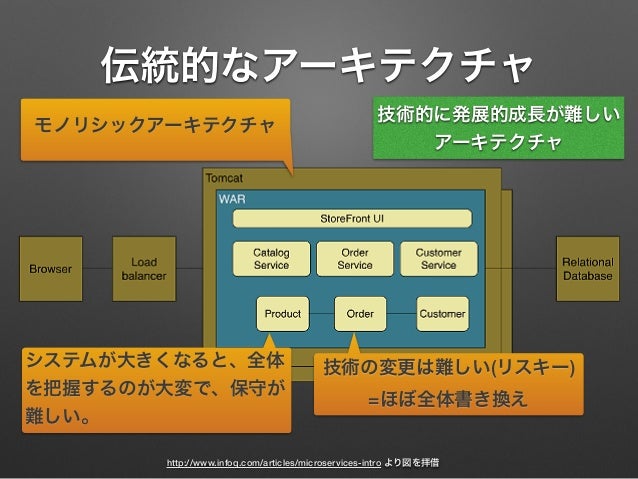

33. 伝統的なアーキテクチャ http://www.infoq.com/articles/microservices-intro より図を拝借モノリシックアーキテクチャシステムが大きくなると、全体を把握するのが大変で、保守が難しい。

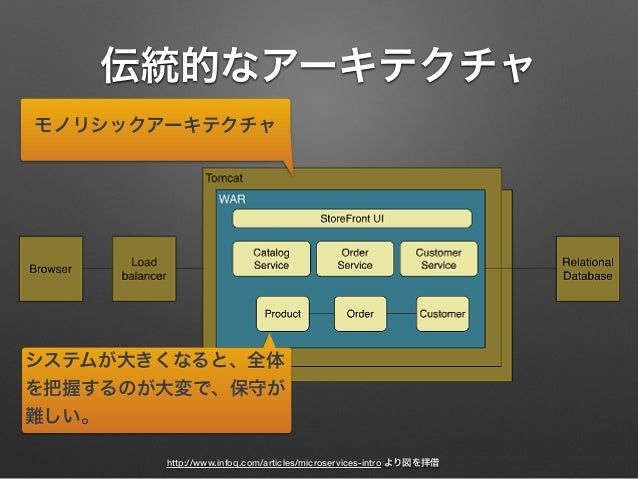

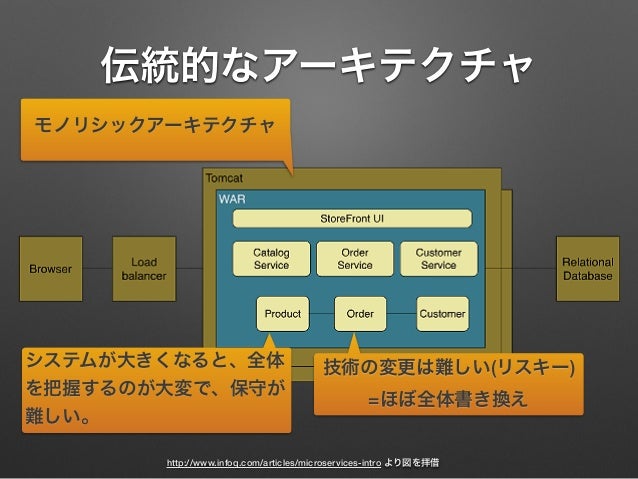

34. 伝統的なアーキテクチャ http://www.infoq.com/articles/microservices-intro より図を拝借モノリシックアーキテクチャシステムが大きくなると、全体を把握するのが大変で、保守が難しい。技術の変更は難しい(リスキー) =ほぼ全体書き換え

35. 伝統的なアーキテクチャ http://www.infoq.com/articles/microservices-intro より図を拝借モノリシックアーキテクチャシステムが大きくなると、全体を把握するのが大変で、保守が難しい。技術の変更は難しい(リスキー) =ほぼ全体書き換え技術的に発展的成長が難しいアーキテクチャ

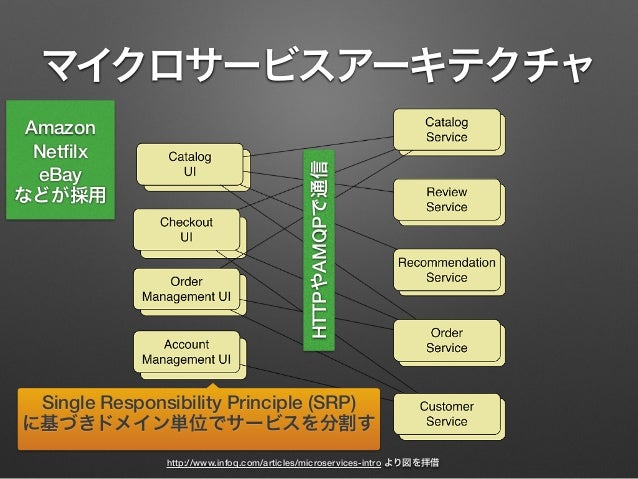

36. マイクロサービスアーキテクチャ http://www.infoq.com/articles/microservices-intro より図を拝借 Single Responsibility Principle (SRP) に基づきドメイン単位でサービスを分割す

37. マイクロサービスアーキテクチャ http://www.infoq.com/articles/microservices-intro より図を拝借 Single Responsibility Principle (SRP) に基づきドメイン単位でサービスを分割す HTTPやAMQPで通信

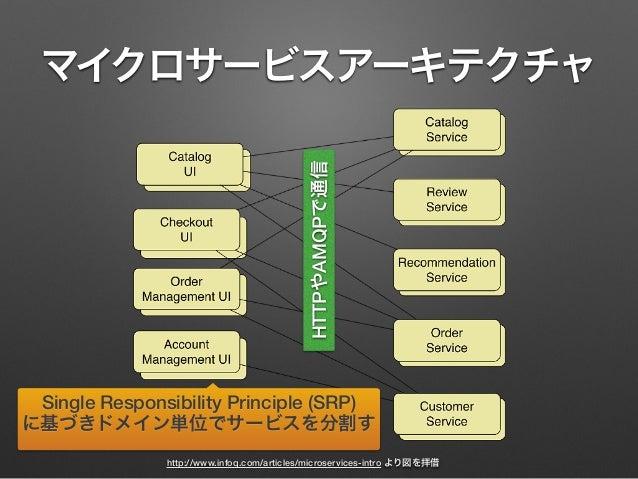

38. マイクロサービスアーキテクチャ http://www.infoq.com/articles/microservices-intro より図を拝借 Single Responsibility Principle (SRP) に基づきドメイン単位でサービスを分割す HTTPやAMQPで通信 Amazon Netﬁlx eBay などが採用

39. マイクロサービスアーキテクチャのメリット・デメリットメリットデメリット自担当のサービスのコードを理解しやすいシステム全体を見なくなる新しい技術を採用しやすい・失敗してもやり直しやすい分散システムの整合をとるのが難しいサービス単位でスケールできるサービス間の通信オーバーヘッドがある 1 ーク等他サービスの障害をふまえた設計が必要 IDE

40. マイクロサービスアーキテクチャのメリット・デメリットメリットデメリット自担当のサービスのコードを理解しやすいシステム全体を見なくなる新しい技術を採用しやすい・失敗してもやり直しやすい分散システムの整合をとるのが難しいサービス単位でスケールできるサービス間の通信オーバーヘッドがある 1 ーク等他サービスの障害をふまえた設計が必要 IDE Service Registration and Discovery Distributed Conﬁguration Load Balancing Circuit Breaker

42. Netﬂix社の例 • すでにマイクロサービスアーキテクチャを用いてサービスを運用 • マイクロサービスアーキテクチャに必要ないくつかのデザインパターンを実装してOSSに公開 • Service registration and discovery • Routing • Load balancing • Circuit Breaker • …

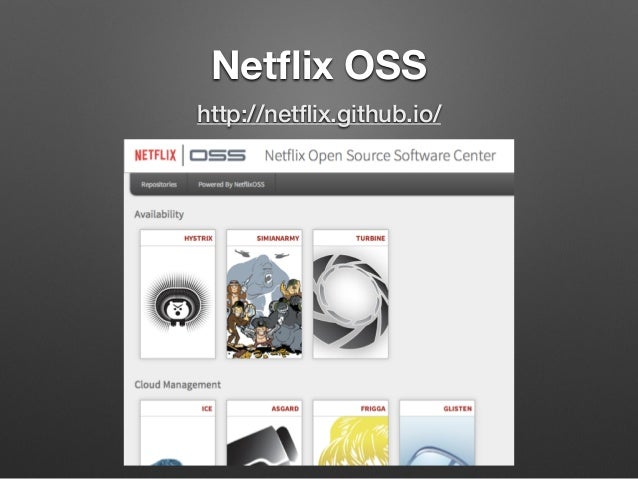

43. Netﬂix OSS http://netﬂix.github.io/

44. Eureka 各サービスの登録・検出を担う。各サービスはそれぞれのサービスのIP/PORTを知らなくて良くなる。負荷分散やフェールオバー等に用いられる。 https://github.com/Netﬂix/eureka

45. AWSのELBはフロントエンドの負荷分散向けであるが、 Eurekaはミドルウェア間の負荷分散に対応 AWSのマルチAZで複製可能

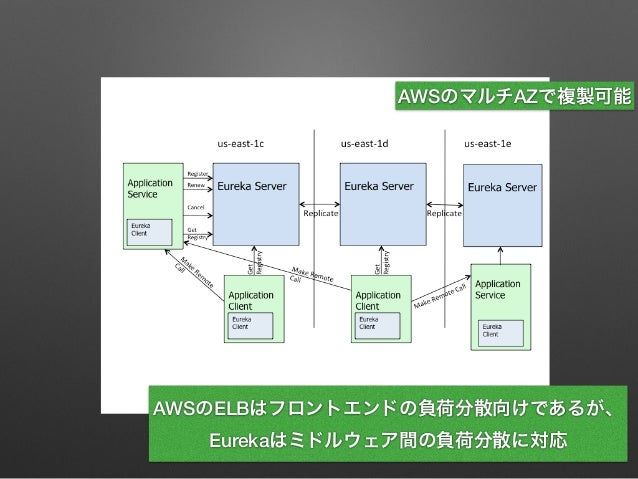

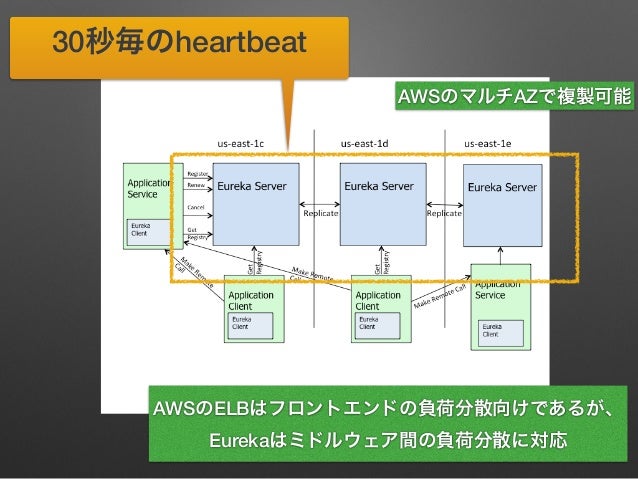

46. 30秒毎のheartbeat AWSのELBはフロントエンドの負荷分散向けであるが、 Eurekaはミドルウェア間の負荷分散に対応 AWSのマルチAZで複製可能

47. Hystrix Circuit Breakerパターンを実現する処理をコマンドパターンで実装するライブラリ https://github.com/Netﬂix/Hystrix

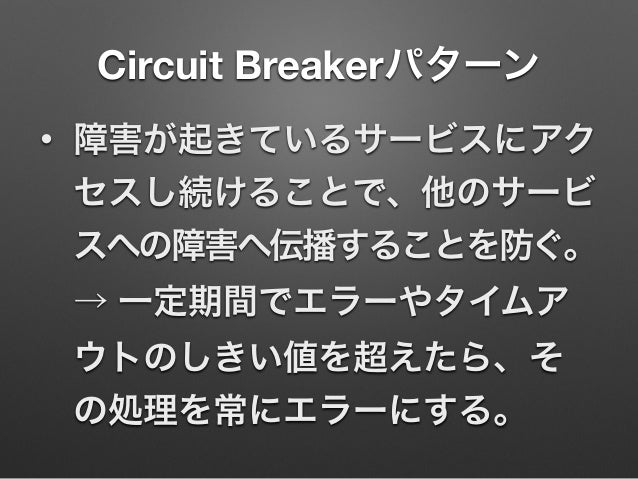

48. Circuit Breakerパターン • 障害が起きているサービスにアクセスし続けることで、他のサービスへの障害へ伝播することを防ぐ。 → 一定期間でエラーやタイムアウトのしきい値を超えたら、その処理を常にエラーにする。

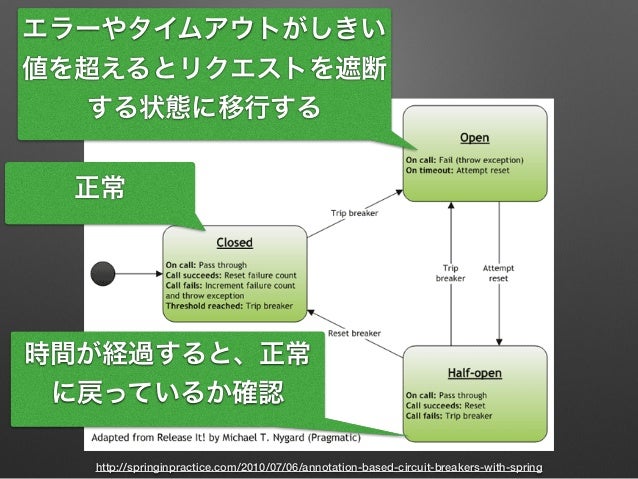

49. http://springinpractice.com/2010/07/06/annotation-based-circuit-breakers-with-spring 正常エラーやタイムアウトがしきい値を超えるとリクエストを遮断する状態に移行する時間が経過すると、正常に戻っているか確認

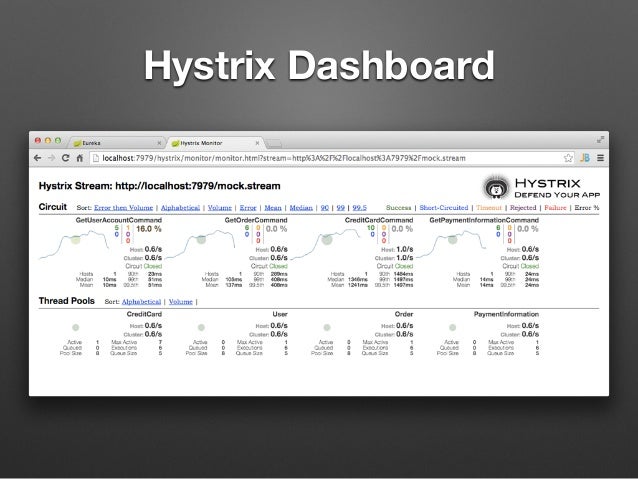

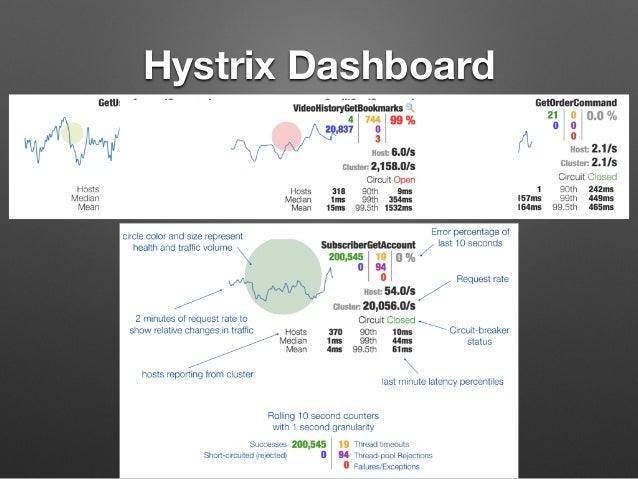

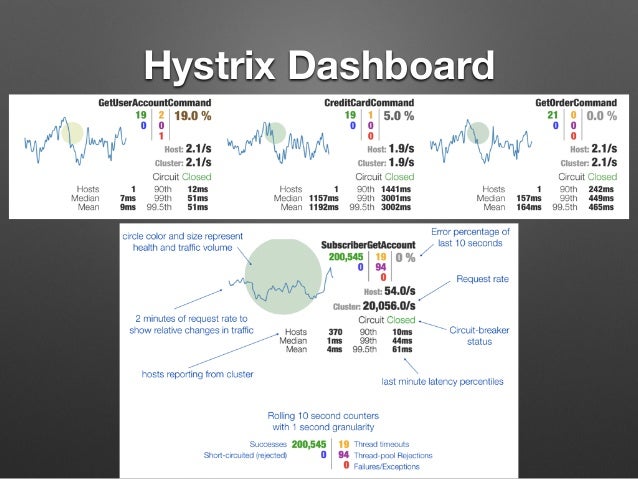

50. Hystrix Dashboard

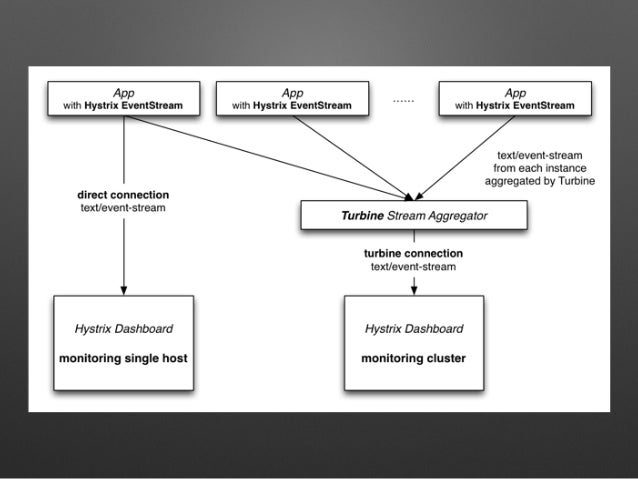

52. Turbine Hystrixのイベントストリームを集約する https://github.com/Netﬂix/turbine

53. Ribbon クライアントサイドでロードバランス(ラウンドロビン)するためのライブラリ。EurekaやHTTP/TCP/ UDPクライアントと連携する。 https://github.com/Netﬂix/ribbon

54. Zuul Java製ルーター&サーバーサイドロードバランサ https://github.com/Netﬂix/zuul

56. マイクロサービス界のFizzBuzz • 「URL短縮サービス」をいかに簡単に作成できるか？がフレームワークのベンチマークとなっている？ • bit.lyやgoo.glみたいなやつ。

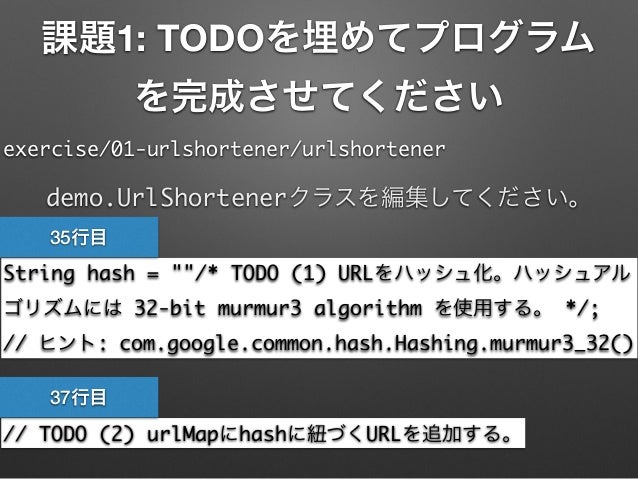

57. 課題1: TODOを埋めてプログラムを完成させてください String hash = ""/* TODO (1) URLをハッシュ化。ハッシュアルゴリズムには 32-bit murmur3 algorithm を使用する。 */; // ヒント: com.google.common.hash.Hashing.murmur3_32() // TODO (2) urlMapにhashに紐づくURLを追加する。 demo.UrlShortenerクラスを編集してください。 35行目 37行目 exercise/01-urlshortener/urlshortener

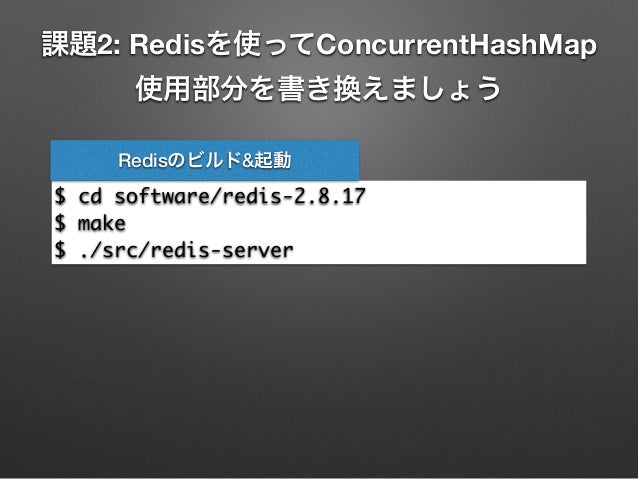

58. 課題2: Redisを使ってConcurrentHashMap 使用部分を書き換えましょう $ cd software/redis-2.8.17 $ make $ ./src/redis-server Redisのビルド&起動

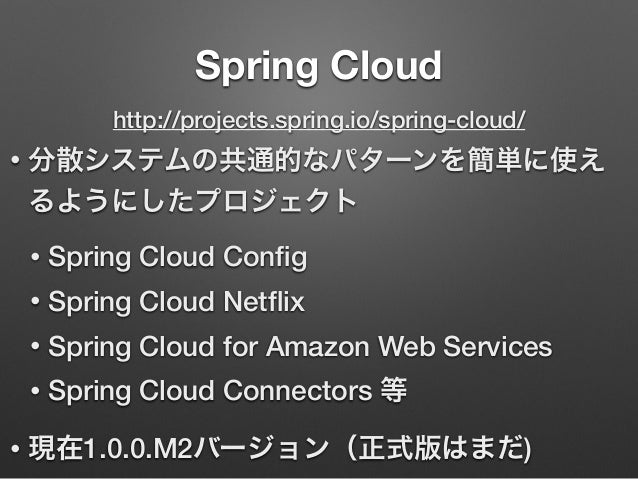

60. Spring Cloud • 分散システムの共通的なパターンを簡単に使えるようにしたプロジェクト • Spring Cloud Conﬁg • Spring Cloud Netﬂix • Spring Cloud for Amazon Web Services • Spring Cloud Connectors 等 • 現在1.0.0.M2バージョン（正式版はまだ) http://projects.spring.io/spring-cloud/

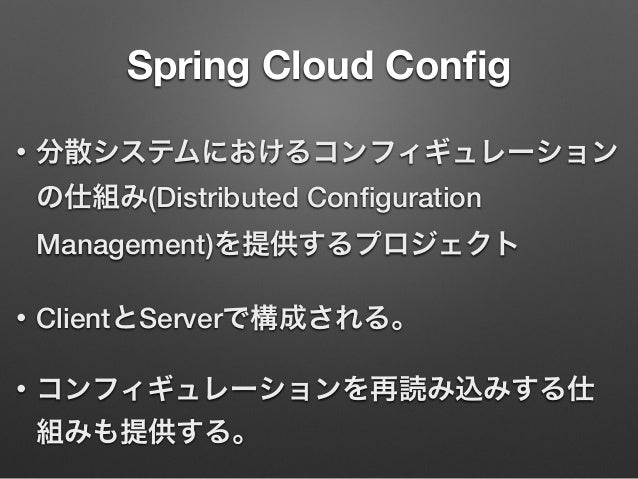

61. Spring Cloud Conﬁg • 分散システムにおけるコンフィギュレーションの仕組み(Distributed Conﬁguration Management)を提供するプロジェクト • ClientとServerで構成される。 • コンフィギュレーションを再読み込みする仕組みも提供する。

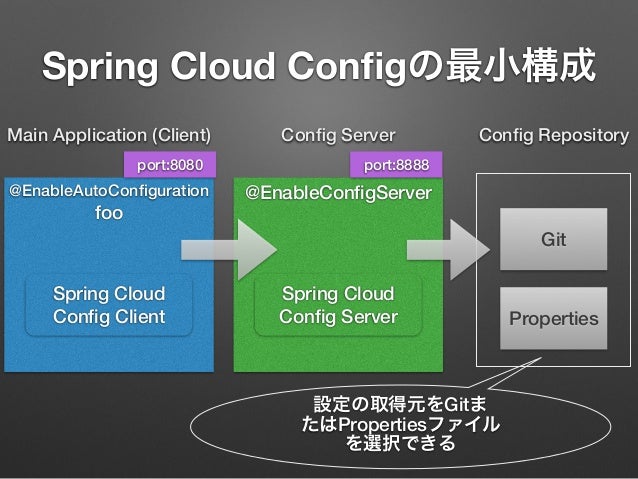

62. Spring Cloud Configの最小構成 @EnableConfigServer@EnableAutoConfiguration foo Main Application (Client) port:8888port:8080 Config Server Git Properties Config Repository Spring Cloud Config Client Spring Cloud Config Server 設定の取得元をGitまたはPropertiesファイルを選択できる

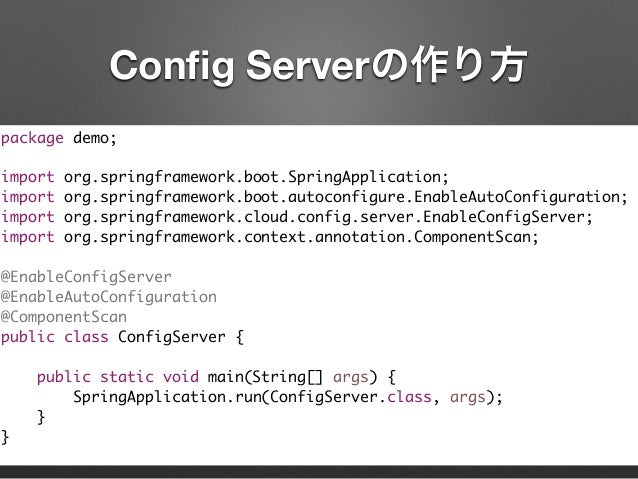

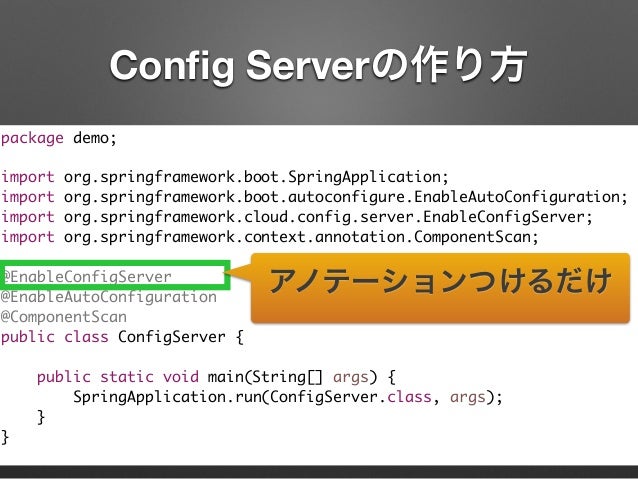

63. Conﬁg Serverの作り方 package demo; ! import org.springframework.boot.SpringApplication; import org.springframework.boot.autoconfigure.EnableAutoConfiguration; import org.springframework.cloud.config.server.EnableConfigServer; import org.springframework.context.annotation.ComponentScan; ! @EnableConfigServer @EnableAutoConfiguration @ComponentScan public class ConfigServer { ! public static void main(String[] args) { SpringApplication.run(ConfigServer.class, args); } }

64. Conﬁg Serverの作り方 package demo; ! import org.springframework.boot.SpringApplication; import org.springframework.boot.autoconfigure.EnableAutoConfiguration; import org.springframework.cloud.config.server.EnableConfigServer; import org.springframework.context.annotation.ComponentScan; ! @EnableConfigServer @EnableAutoConfiguration @ComponentScan public class ConfigServer { ! public static void main(String[] args) { SpringApplication.run(ConfigServer.class, args); } } アノテーションつけるだけ

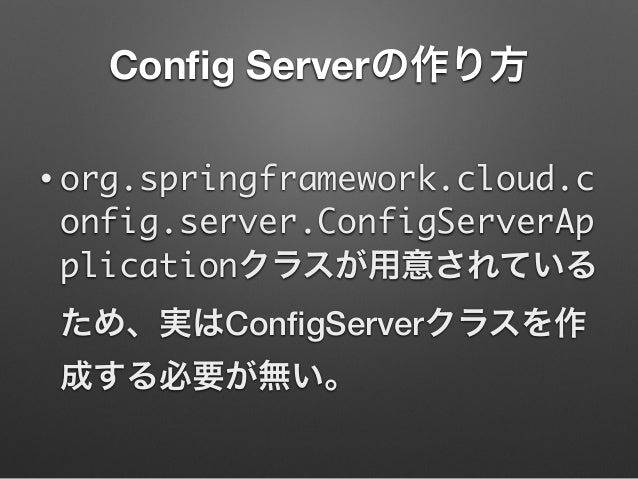

65. Conﬁg Serverの作り方 • org.springframework.cloud.c onfig.server.ConfigServerAp plicationクラスが用意されているため、実はConﬁgServerクラスを作成する必要が無い。

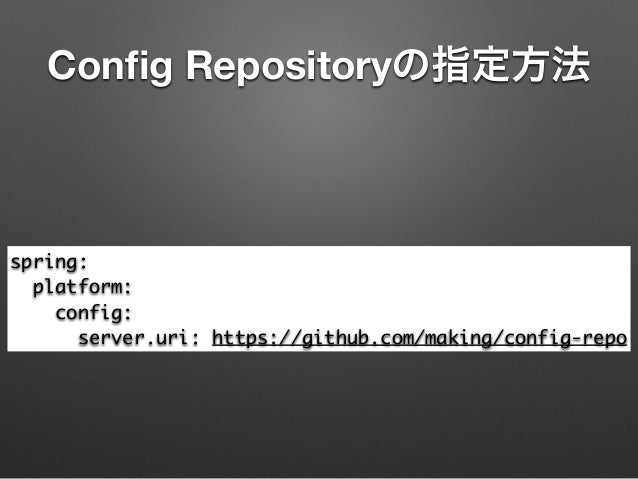

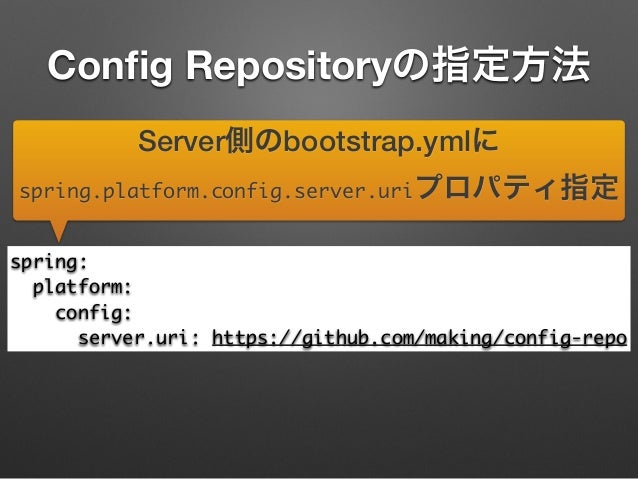

66. Conﬁg Repositoryの指定方法 spring: platform: config: server.uri: https://github.com/making/config-repo

67. Conﬁg Repositoryの指定方法 spring: platform: config: server.uri: https://github.com/making/config-repo Server側のbootstrap.ymlに spring.platform.config.server.uriプロパティ指定

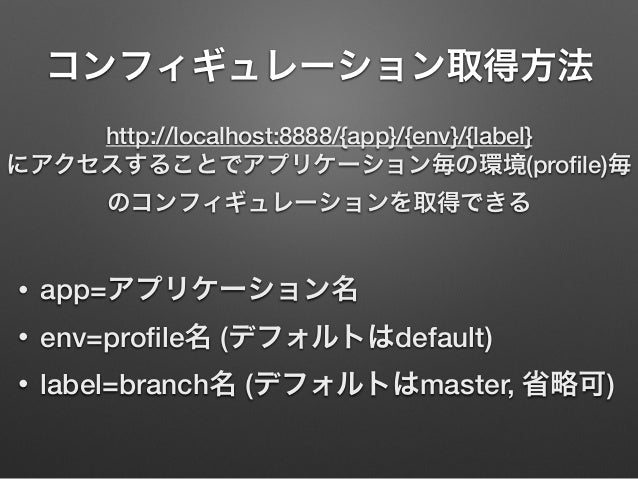

68. コンフィギュレーション取得方法 http://localhost:8888/{app}/{env}/{label} にアクセスすることでアプリケーション毎の環境(proﬁle)毎のコンフィギュレーションを取得できる • app=アプリケーション名 • env=proﬁle名 (デフォルトはdefault) • label=branch名 (デフォルトはmaster, 省略可)

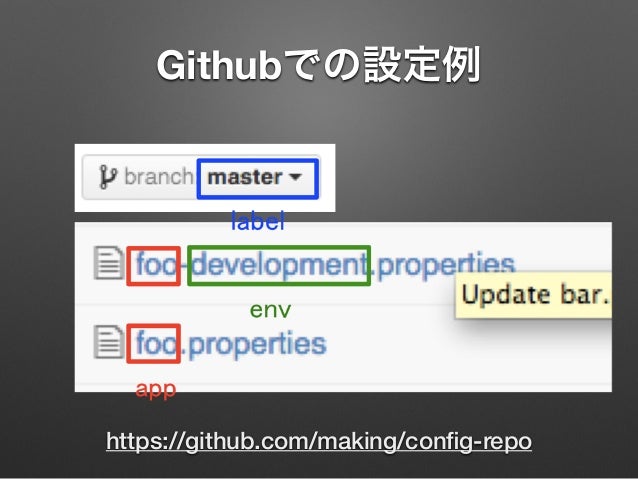

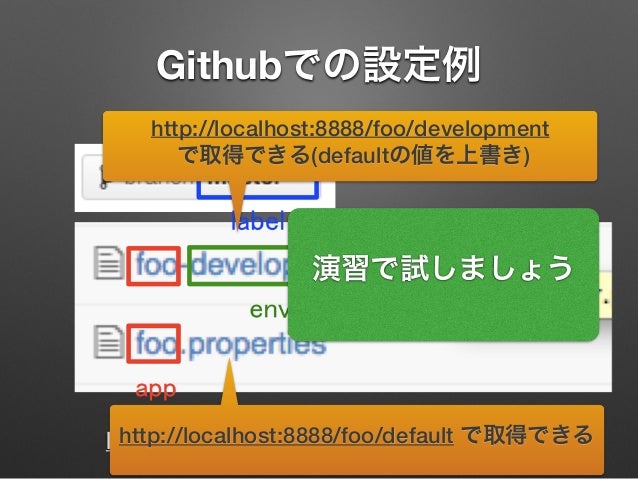

69. Githubでの設定例 https://github.com/making/conﬁg-repo

70. Githubでの設定例 https://github.com/making/conﬁg-repohttp://localhost:8888/foo/default で取得できる

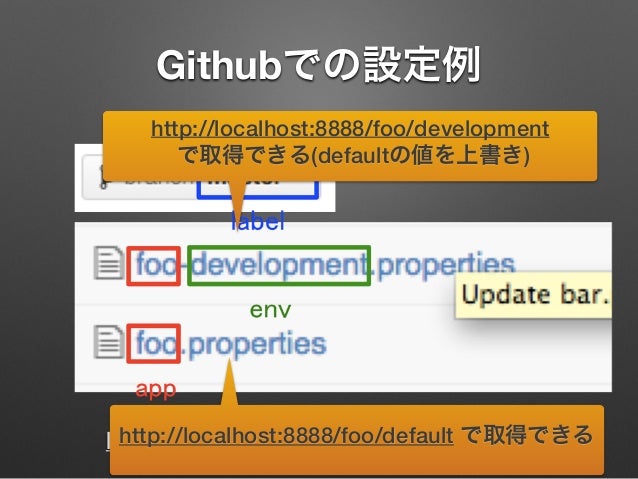

71. Githubでの設定例 https://github.com/making/conﬁg-repohttp://localhost:8888/foo/default で取得できる http://localhost:8888/foo/development で取得できる(defaultの値を上書き)

72. Githubでの設定例 https://github.com/making/conﬁg-repohttp://localhost:8888/foo/default で取得できる http://localhost:8888/foo/development で取得できる(defaultの値を上書き) 演習で試しましょう

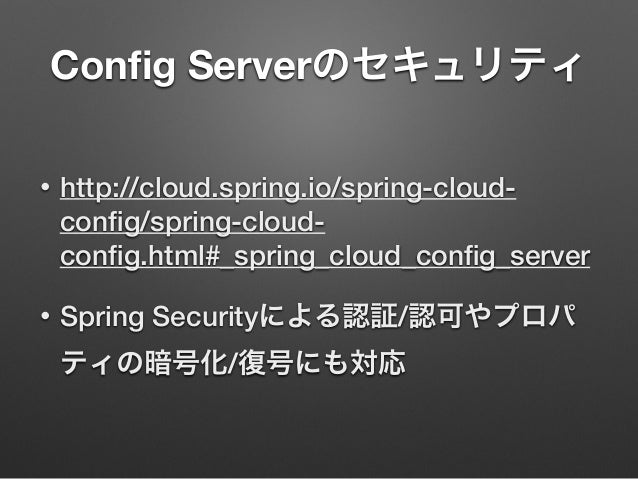

73. Config Serverのセキュリティ • http://cloud.spring.io/spring-cloud- config/spring-cloud- config.html#_spring_cloud_config_server • Spring Securityによる認証/認可やプロパティの暗号化/復号にも対応

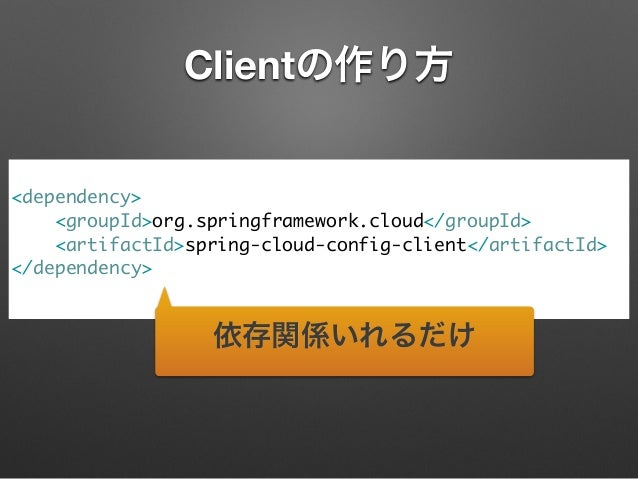

74. Clientの作り方 ! <dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-config-client</artifactId> </dependency> !

75. Clientの作り方 ! <dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-config-client</artifactId> </dependency> ! 依存関係いれるだけ

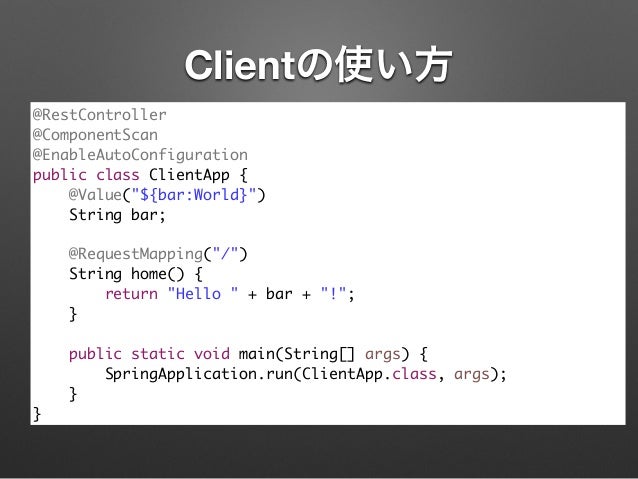

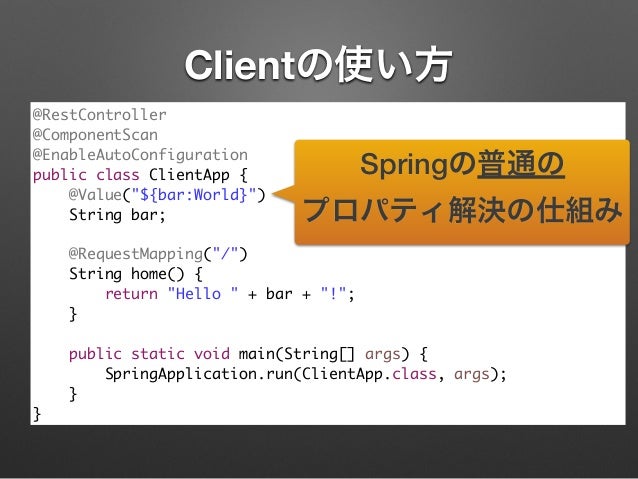

76. Clientの使い方 @RestController @ComponentScan @EnableAutoConfiguration public class ClientApp { @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } ! public static void main(String[] args) { SpringApplication.run(ClientApp.class, args); } }

77. Clientの使い方 @RestController @ComponentScan @EnableAutoConfiguration public class ClientApp { @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } ! public static void main(String[] args) { SpringApplication.run(ClientApp.class, args); } } Springの普通のプロパティ解決の仕組み

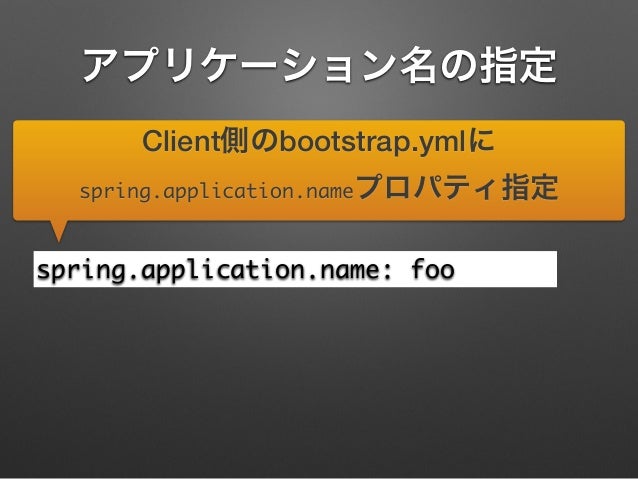

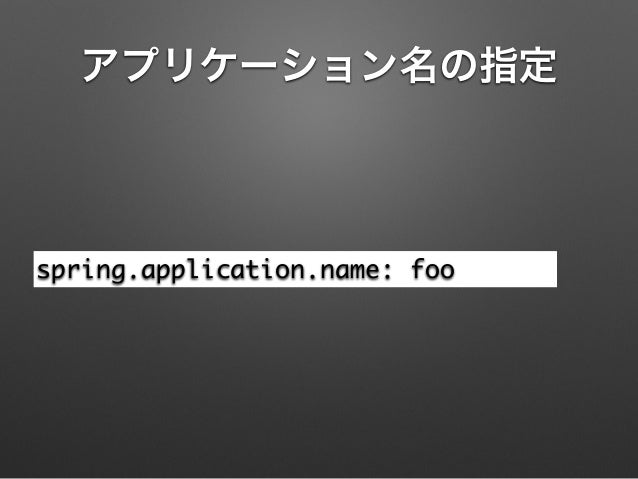

78. アプリケーション名の指定 spring.application.name: foo

79. アプリケーション名の指定 spring.application.name: foo Client側のbootstrap.ymlに spring.application.nameプロパティ指定

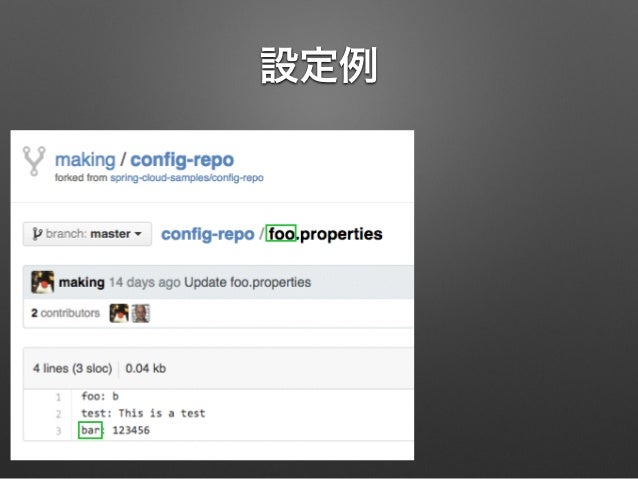

80. 設定例

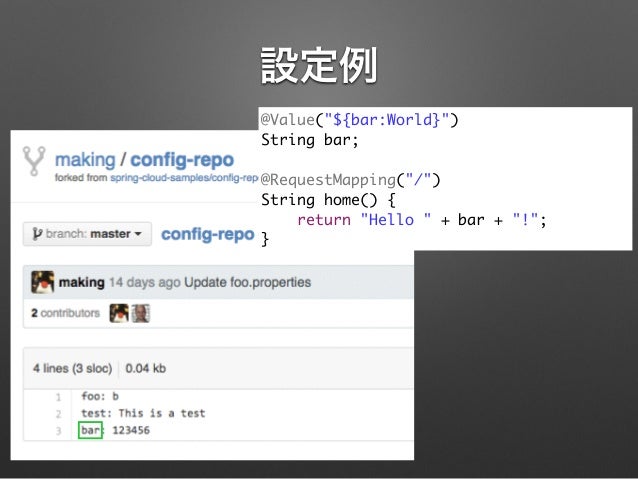

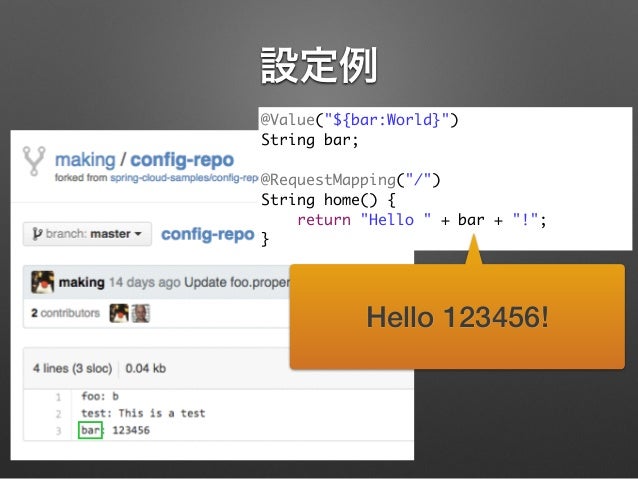

81. 設定例 @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; }

82. 設定例 @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } Hello 123456!

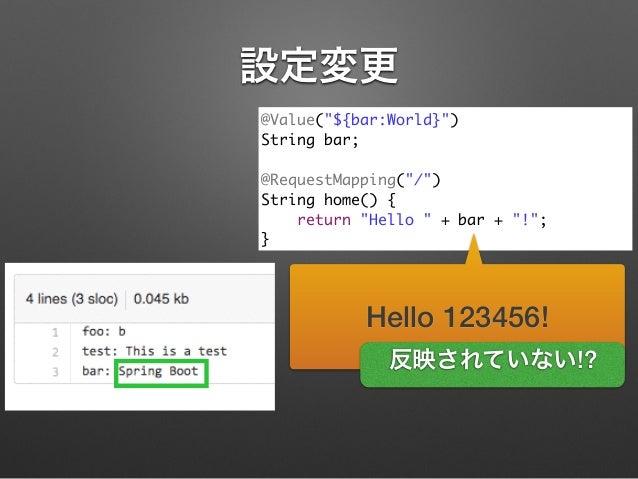

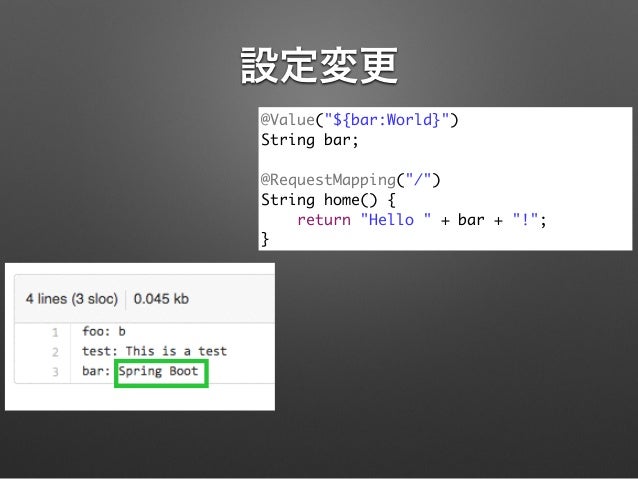

83. 設定変更 @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; }

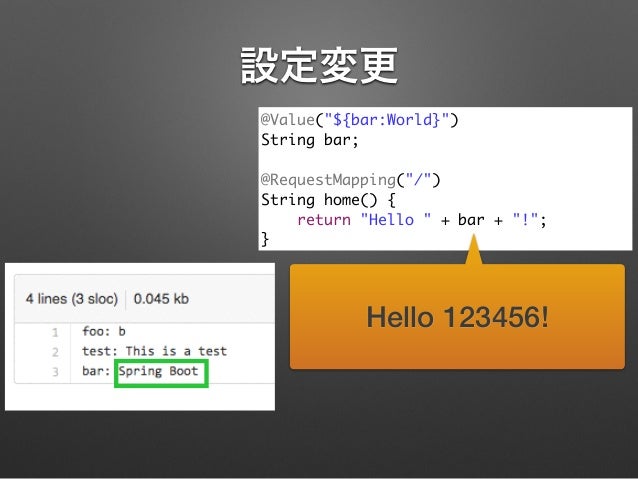

84. 設定変更 @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } Hello 123456!

85. 設定変更 @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } Hello 123456! 反映されていない!?

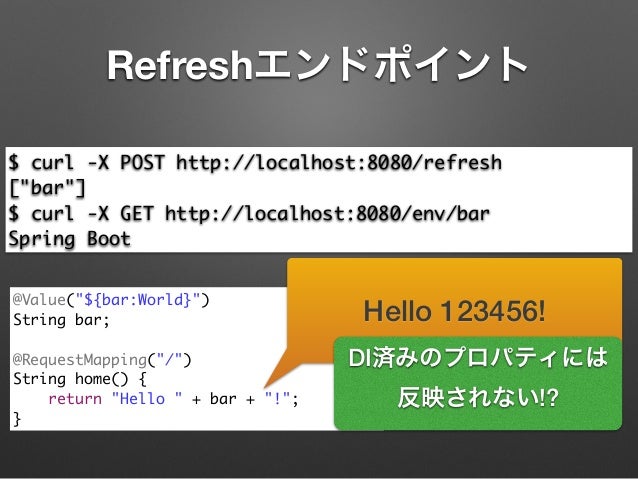

86. Refreshエンドポイント $ curl -X POST http://localhost:8080/refresh ["bar"] $ curl -X GET http://localhost:8080/env/bar Spring Boot @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; }

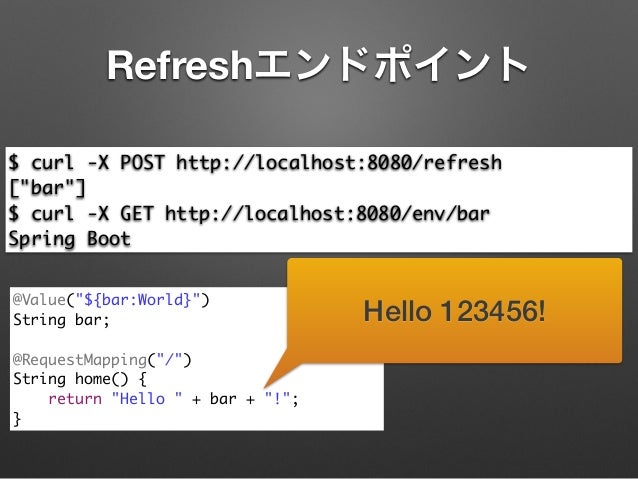

87. Refreshエンドポイント $ curl -X POST http://localhost:8080/refresh ["bar"] $ curl -X GET http://localhost:8080/env/bar Spring Boot @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } Hello 123456!

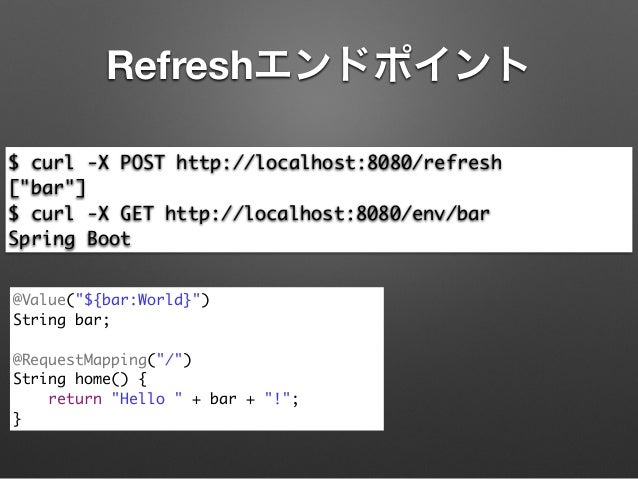

88. Refreshエンドポイント $ curl -X POST http://localhost:8080/refresh ["bar"] $ curl -X GET http://localhost:8080/env/bar Spring Boot @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } Hello 123456! DI済みのプロパティには反映されない!?

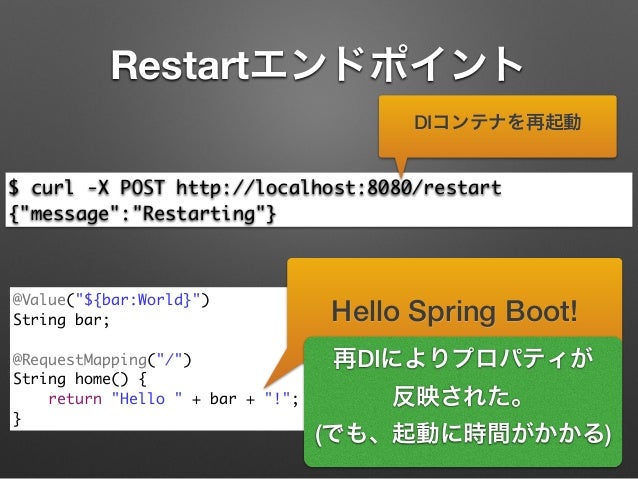

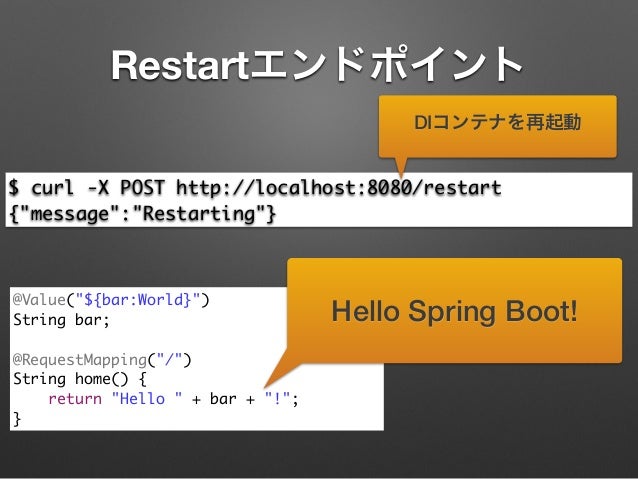

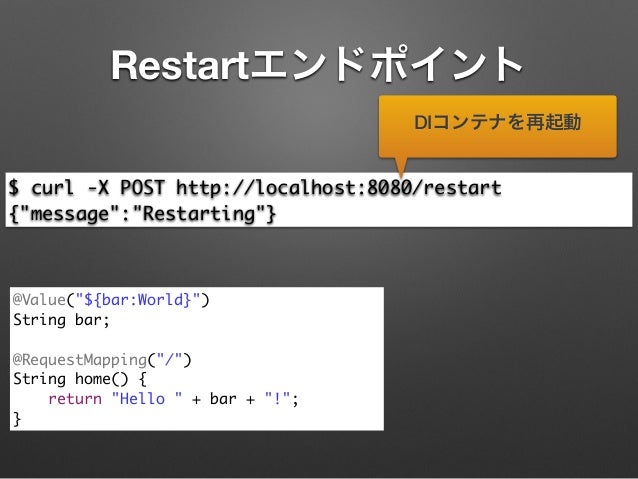

89. Restartエンドポイント $ curl -X POST http://localhost:8080/restart {"message":"Restarting"} @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } DIコンテナを再起動

90. Restartエンドポイント $ curl -X POST http://localhost:8080/restart {"message":"Restarting"} @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } Hello Spring Boot! DIコンテナを再起動

91. Restartエンドポイント $ curl -X POST http://localhost:8080/restart {"message":"Restarting"} @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } Hello Spring Boot! 再DIによりプロパティが反映された。 (でも、起動に時間がかかる) DIコンテナを再起動

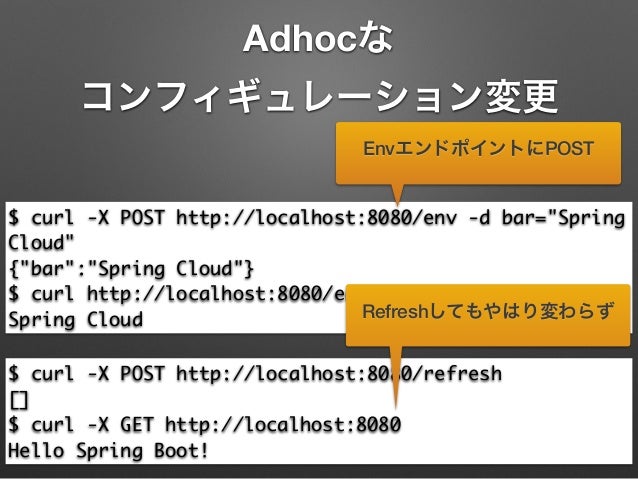

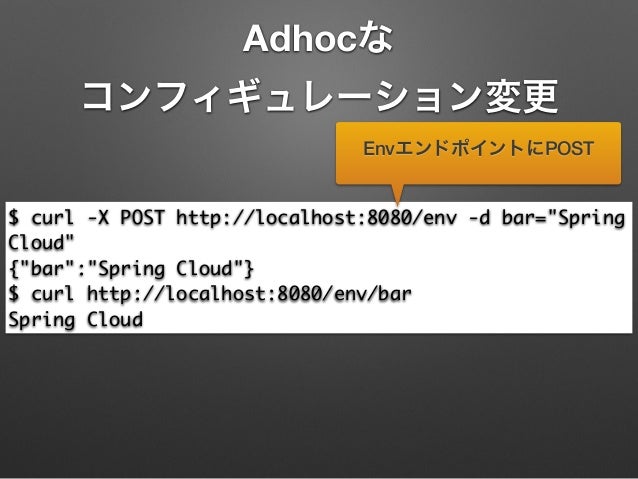

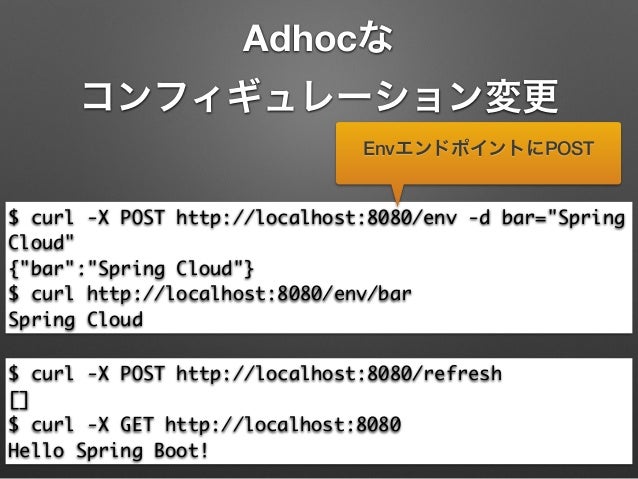

92. Adhocなコンフィギュレーション変更 $ curl -X POST http://localhost:8080/env -d bar="Spring Cloud" {"bar":"Spring Cloud"} $ curl http://localhost:8080/env/bar Spring Cloud EnvエンドポイントにPOST

93. Adhocなコンフィギュレーション変更 $ curl -X POST http://localhost:8080/env -d bar="Spring Cloud" {"bar":"Spring Cloud"} $ curl http://localhost:8080/env/bar Spring Cloud EnvエンドポイントにPOST $ curl -X POST http://localhost:8080/refresh [] $ curl -X GET http://localhost:8080 Hello Spring Boot!

94. Adhocなコンフィギュレーション変更 $ curl -X POST http://localhost:8080/env -d bar="Spring Cloud" {"bar":"Spring Cloud"} $ curl http://localhost:8080/env/bar Spring Cloud EnvエンドポイントにPOST $ curl -X POST http://localhost:8080/refresh [] $ curl -X GET http://localhost:8080 Hello Spring Boot! Refreshしてもやはり変わらず

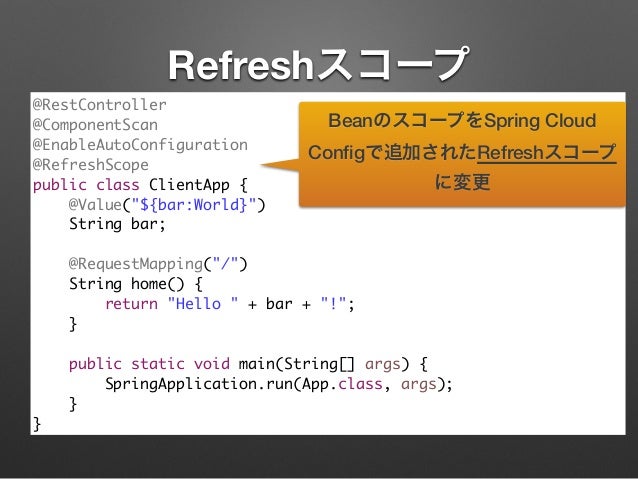

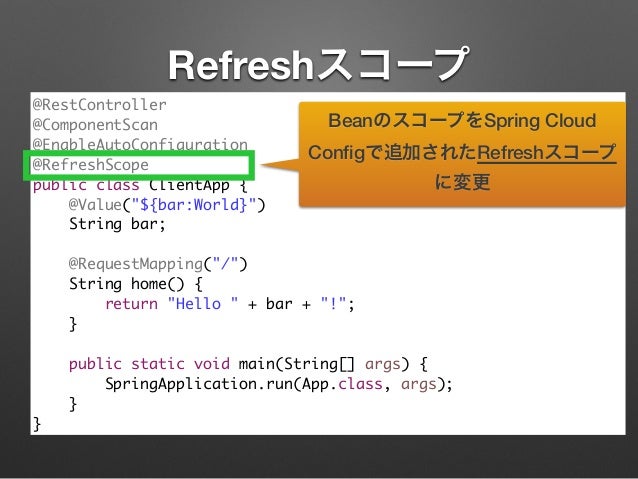

95. Refreshスコープ @RestController @ComponentScan @EnableAutoConfiguration @RefreshScope public class ClientApp { @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } ! public static void main(String[] args) { SpringApplication.run(App.class, args); } } BeanのスコープをSpring Cloud Conﬁgで追加されたRefreshスコープに変更

96. Refreshスコープ @RestController @ComponentScan @EnableAutoConfiguration @RefreshScope public class ClientApp { @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } ! public static void main(String[] args) { SpringApplication.run(App.class, args); } } BeanのスコープをSpring Cloud Conﬁgで追加されたRefreshスコープに変更

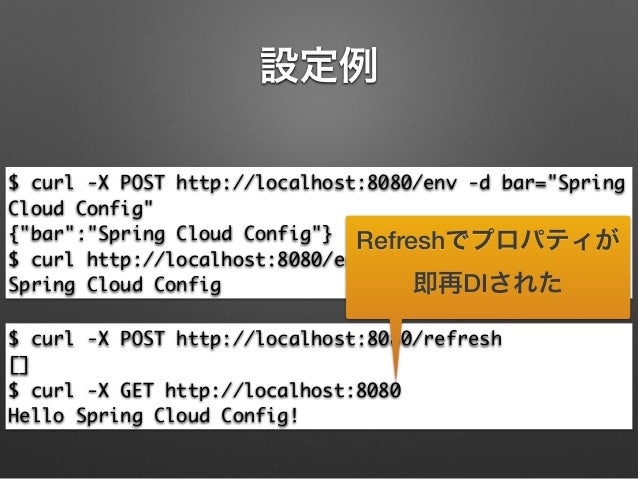

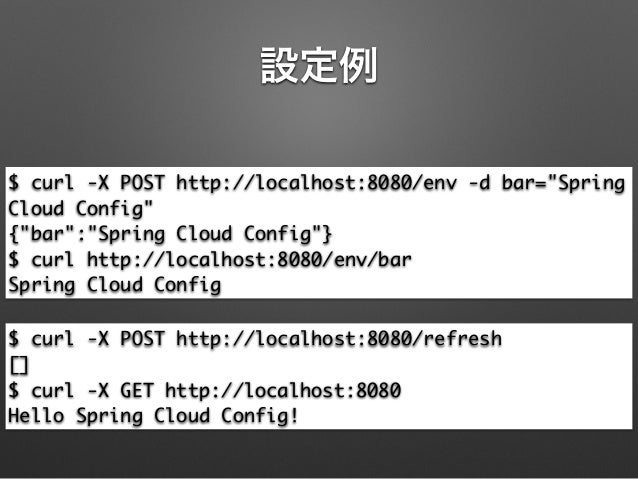

97. 設定例 $ curl -X POST http://localhost:8080/env -d bar="Spring Cloud Config" {"bar":"Spring Cloud Config"} $ curl http://localhost:8080/env/bar Spring Cloud Config

98. 設定例 $ curl -X POST http://localhost:8080/env -d bar="Spring Cloud Config" {"bar":"Spring Cloud Config"} $ curl http://localhost:8080/env/bar Spring Cloud Config $ curl -X POST http://localhost:8080/refresh [] $ curl -X GET http://localhost:8080 Hello Spring Cloud Config!

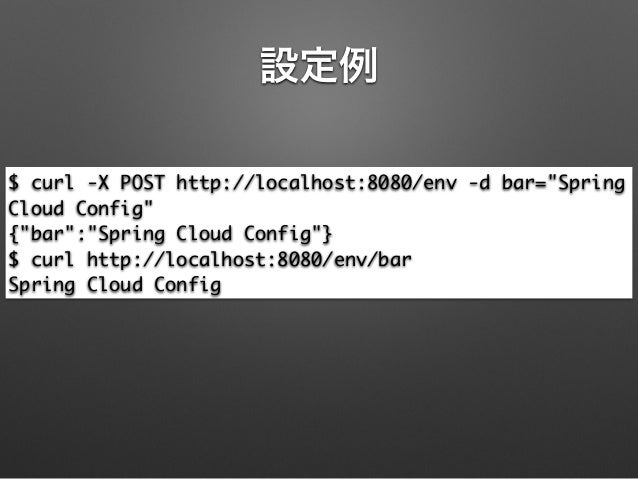

99. 設定例 $ curl -X POST http://localhost:8080/env -d bar="Spring Cloud Config" {"bar":"Spring Cloud Config"} $ curl http://localhost:8080/env/bar Spring Cloud Config $ curl -X POST http://localhost:8080/refresh [] $ curl -X GET http://localhost:8080 Hello Spring Cloud Config! Refreshでプロパティが即再DIされた

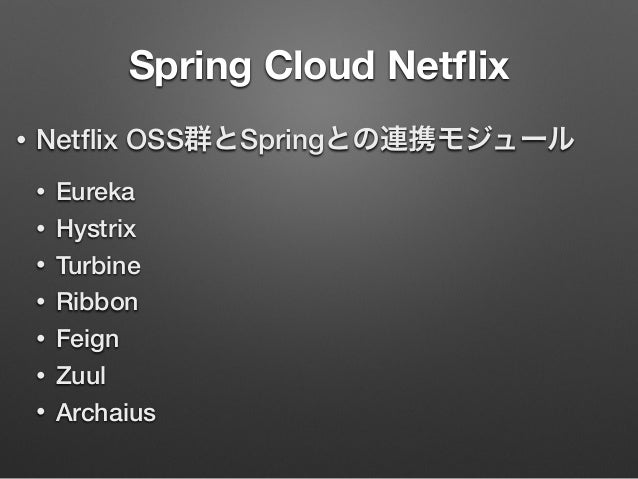

100. Spring Cloud Netﬂix • Netﬂix OSS群とSpringとの連携モジュール • Eureka • Hystrix • Turbine • Ribbon • Feign • Zuul • Archaius

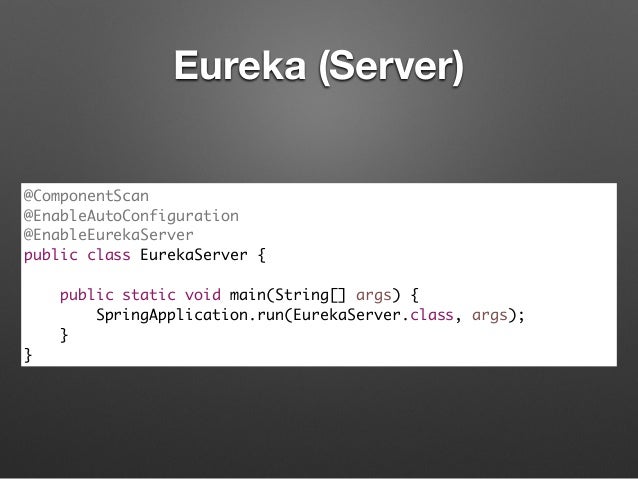

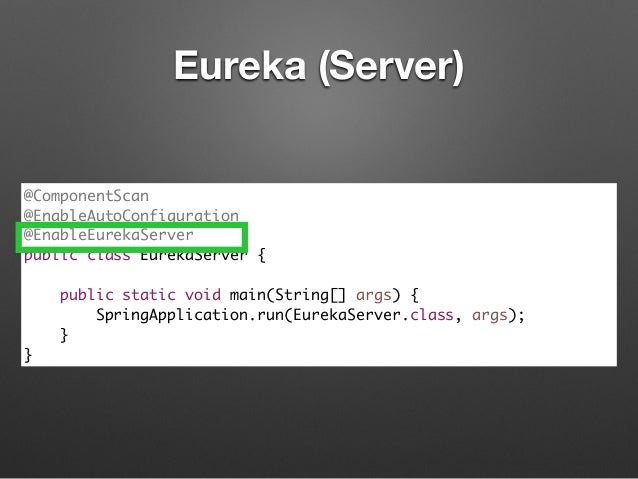

101. @ComponentScan @EnableAutoConfiguration @EnableEurekaServer public class EurekaServer { ! public static void main(String[] args) { SpringApplication.run(EurekaServer.class, args); } } Eureka (Server)

102. @ComponentScan @EnableAutoConfiguration @EnableEurekaServer public class EurekaServer { ! public static void main(String[] args) { SpringApplication.run(EurekaServer.class, args); } } Eureka (Server)

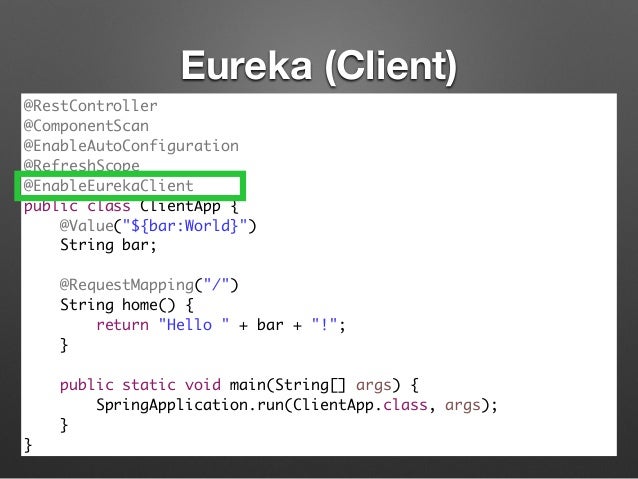

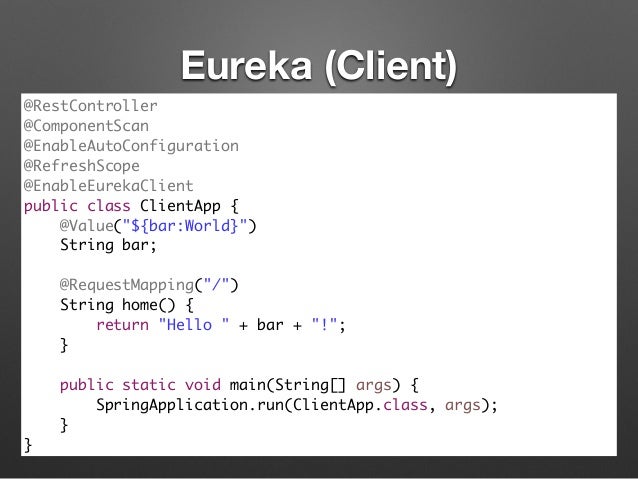

103. Eureka (Client) @RestController @ComponentScan @EnableAutoConfiguration @RefreshScope @EnableEurekaClient public class ClientApp { @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } ! public static void main(String[] args) { SpringApplication.run(ClientApp.class, args); } }

104. Eureka (Client) @RestController @ComponentScan @EnableAutoConfiguration @RefreshScope @EnableEurekaClient public class ClientApp { @Value("${bar:World}") String bar; ! @RequestMapping("/") String home() { return "Hello " + bar + "!"; } ! public static void main(String[] args) { SpringApplication.run(ClientApp.class, args); } }

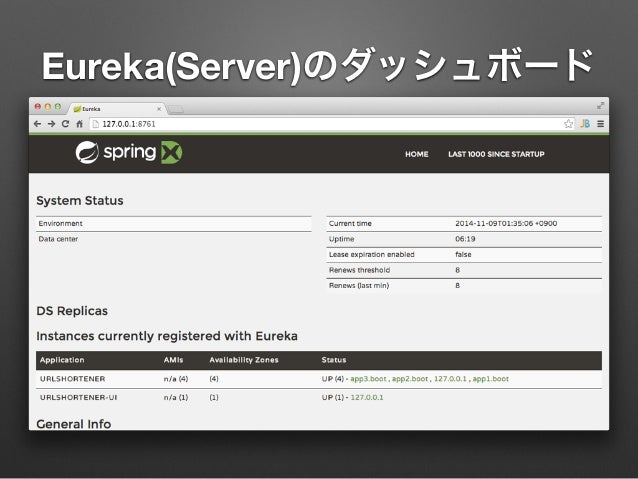

105. Eureka(Server)のダッシュボード

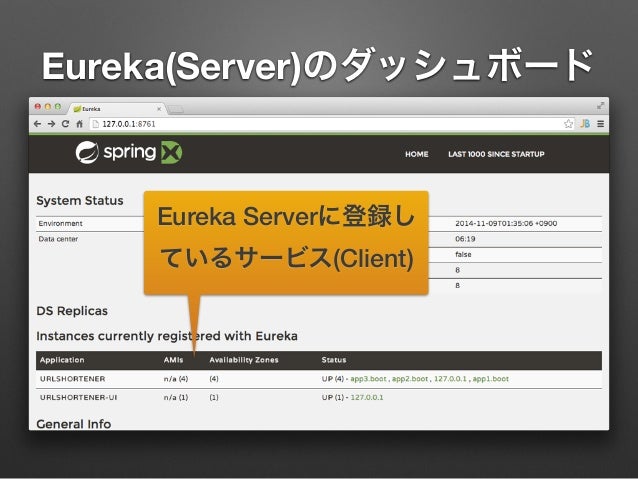

106. Eureka(Server)のダッシュボード Eureka Serverに登録しているサービス(Client)

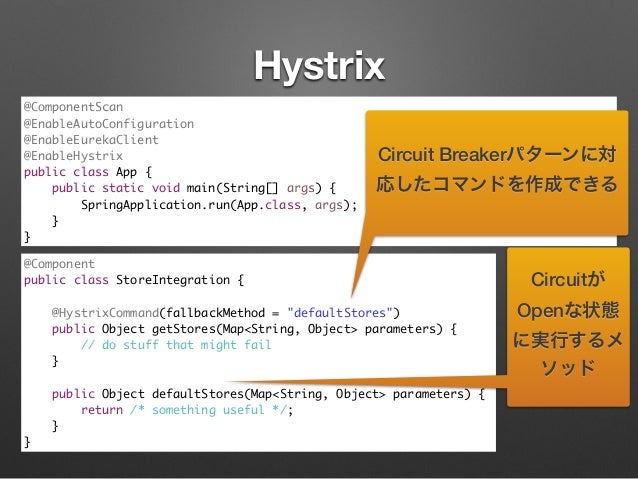

107. Hystrix @ComponentScan @EnableAutoConfiguration @EnableEurekaClient @EnableHystrix public class App { public static void main(String[] args) { SpringApplication.run(App.class, args); } } @Component public class StoreIntegration { ! @HystrixCommand(fallbackMethod = "defaultStores") public Object getStores(Map<String, Object> parameters) { // do stuff that might fail } ! public Object defaultStores(Map<String, Object> parameters) { return /* something useful */; } } Circuitが Openな状態に実行するメソッド Circuit Breakerパターンに対応したコマンドを作成できる

108. Hystrix @ComponentScan @EnableAutoConfiguration @EnableEurekaClient @EnableHystrix public class App { public static void main(String[] args) { SpringApplication.run(App.class, args); } } @Component public class StoreIntegration { ! @HystrixCommand(fallbackMethod = "defaultStores") public Object getStores(Map<String, Object> parameters) { // do stuff that might fail } ! public Object defaultStores(Map<String, Object> parameters) { return /* something useful */; } } Circuitが Openな状態に実行するメソッド Circuit Breakerパターンに対応したコマンドを作成できる

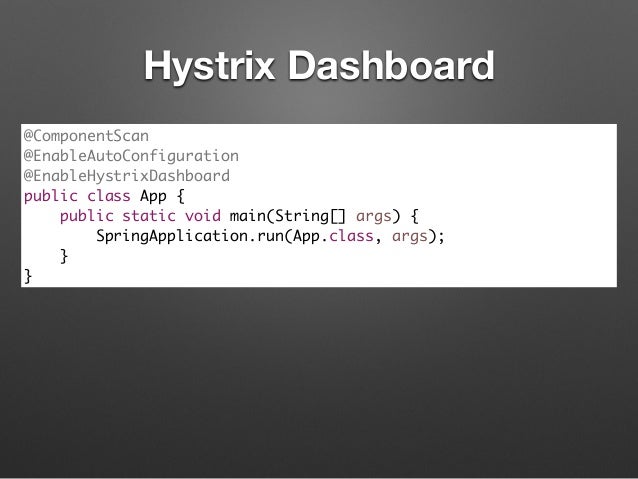

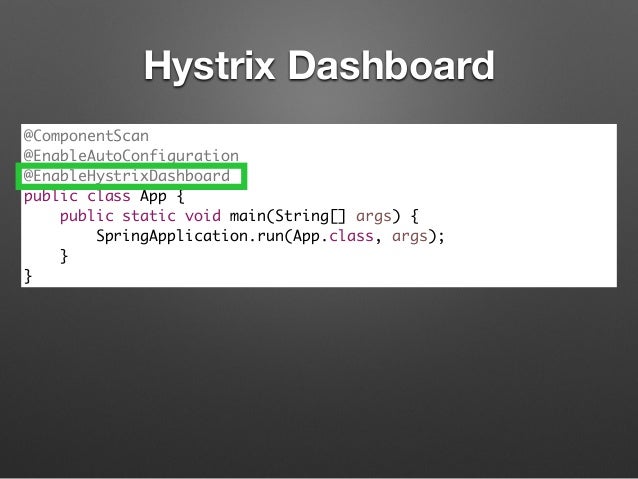

109. Hystrix Dashboard @ComponentScan @EnableAutoConfiguration @EnableHystrixDashboard public class App { public static void main(String[] args) { SpringApplication.run(App.class, args); } }

110. Hystrix Dashboard @ComponentScan @EnableAutoConfiguration @EnableHystrixDashboard public class App { public static void main(String[] args) { SpringApplication.run(App.class, args); } }

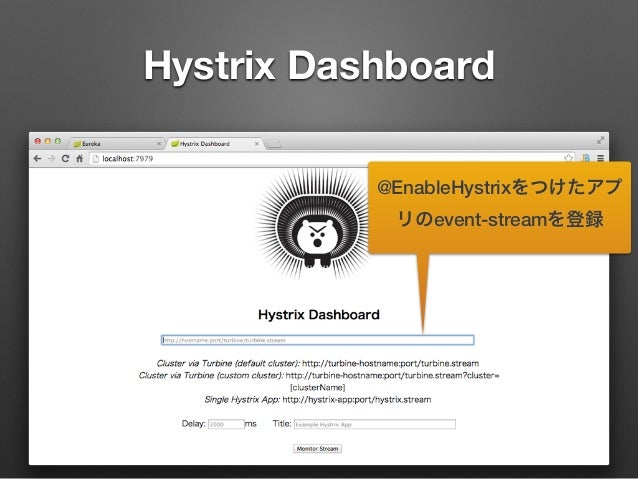

111. Hystrix Dashboard @EnableHystrixをつけたアプリのevent-streamを登録

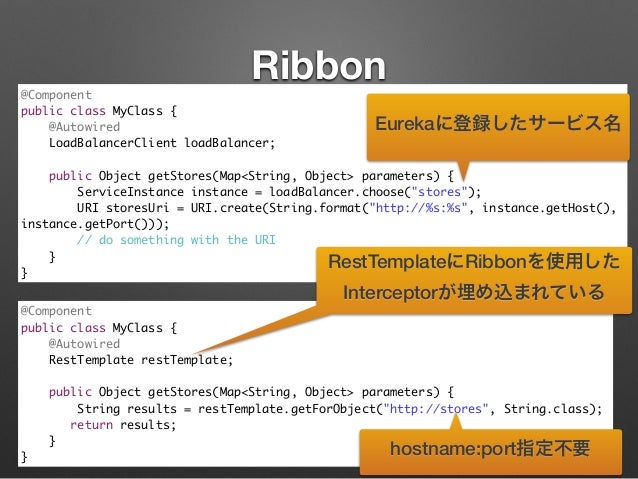

113. Ribbon@Component public class MyClass { @Autowired LoadBalancerClient loadBalancer; ! public Object getStores(Map<String, Object> parameters) { ServiceInstance instance = loadBalancer.choose("stores"); URI storesUri = URI.create(String.format("http://%s:%s", instance.getHost(), instance.getPort())); // do something with the URI } } Eurekaに登録したサービス名 @Component public class MyClass { @Autowired RestTemplate restTemplate; ! public Object getStores(Map<String, Object> parameters) { String results = restTemplate.getForObject("http://stores", String.class); return results; } } RestTemplateにRibbonを使用した Interceptorが埋め込まれている hostname:port指定不要

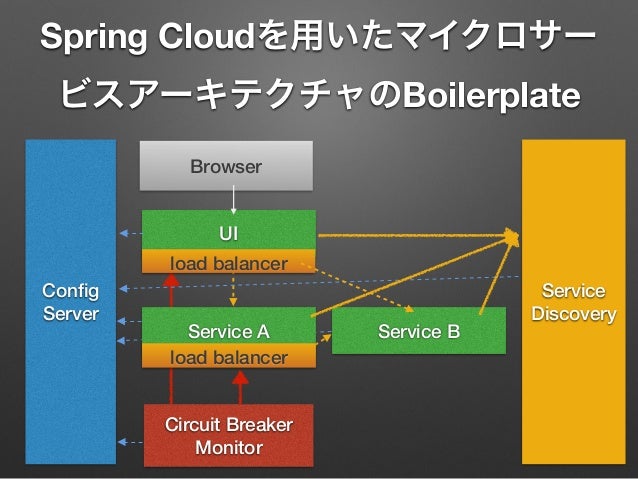

114. Spring Cloudを用いたマイクロサービスアーキテクチャのBoilerplate UI Service B Conﬁg Server Service Discovery Circuit Breaker Monitor Service A load balancer load balancer Browser

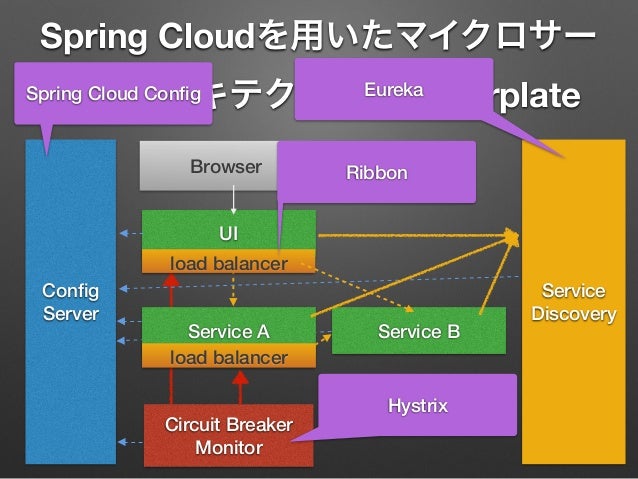

115. Spring Cloudを用いたマイクロサービスアーキテクチャのBoilerplate UI Service B Conﬁg Server Service Discovery Circuit Breaker Monitor Service A load balancer load balancer Browser Spring Cloud Conﬁg Eureka Ribbon Hystrix

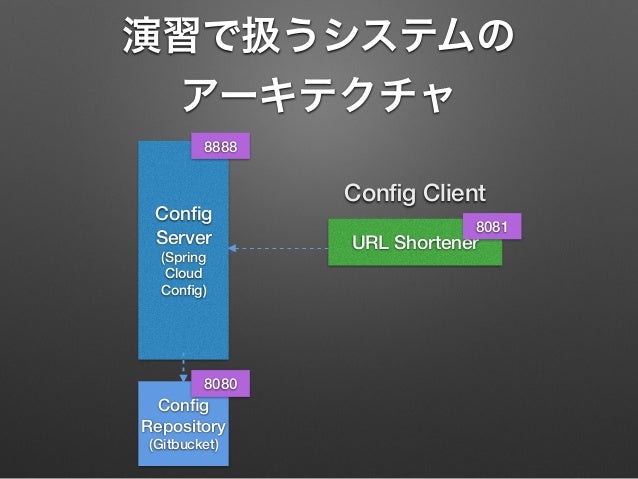

117. 演習で扱うシステムのアーキテクチャ Config Server (Spring Cloud Config) URL Shortener Config Repository (Gitbucket) 8080 8888 8081 Config Client

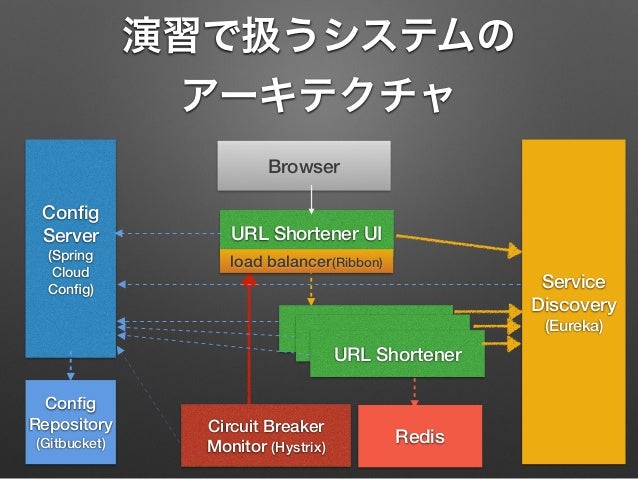

119. 演習で扱うシステムのアーキテクチャ URL Shortener UI Config Server (Spring Cloud Config) Service Discovery (Eureka) Circuit Breaker Monitor (Hystrix) URL Shortener load balancer(Ribbon) Browser URL Shortener URL Shortener Redis Config Repository (Gitbucket)

120. URL Shortener UI Config Server (Spring Cloud Config) Service Discovery (Eureka) Circuit Breaker Monitor (Hystrix) URL Shortener load balancer(Ribbon) Browser URL Shortener URL Shortener Redis 9999 Config Repository (Gitbucket) 8080 8888 8761 63797979 8083 8082 8081 演習で扱うシステムのアーキテクチャ

121. まとめ • 後で書く
