CONBU LL Diver/YAPC::Asia 2014 Network

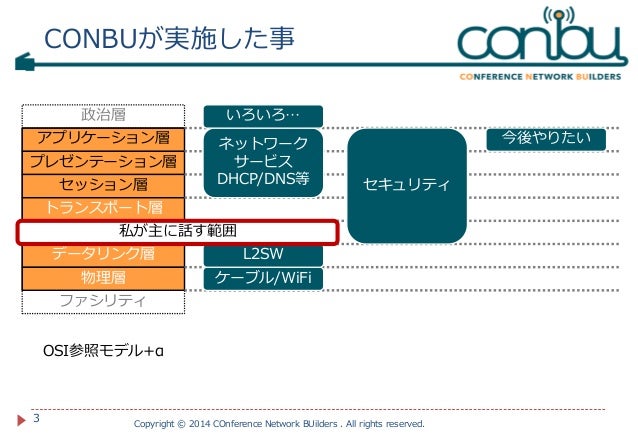

3. Copyright © 2014 COnference Network BUilders . All rights reserved. 3 CONBUが実施した事アプリケーション層プレゼンテーション層セッション層トランスポート層ネットワーク層データリンク層物理層 OSI参照モデル+α ファシリティ政治層ケーブル/WiFi L2SW ルータネットワークサービス DHCP/DNS等いろいろ… 今後やりたい私が主に話す範囲セキュリティ

7. Copyright © 2014 COnference Network BUilders . All rights reserved. 7 テーマの理由(続) ( ^o^)会場ネットワーク頑張って作るよ！ ( ˘⊖˘) 。o(待てよ？準備期間は何日あるんだ？) |カレンダー|┗(☋｀ )┓三 ( ◠‿◠ )☛そこに気づいたか・・・炎上プロジェクトに参加してもらおう ▂▅▇█▓▒░(’ω’)░▒▓█▇▅▂うわああああああ準備期間が4日しかない

13. 会場ネットワークで求められる機能はイベントを問わず変わる事は少ない 一度作ったネットワークの再利用による低コスト化 Copyright © 2014 COnference Network BUilders . All rights reserved. 13 テーマ達成に向けて ┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃それをすてるなんてとんでもない！ ┃ ┃ ▼ ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

14. Copyright © 2014 COnference Network BUilders . All rights reserved. 14 各パートの共通化の検討共通化できる作業共通化できない作業 •計画 •何を目的とするか •どのような事をするか •論理設計 •IPアドレスのアサイン等 •(一部)検証 •サーバ側のサービス等 •物理設計 •ケーブル、装置設置場所 •無線設計 •現地調査(下見) •既設配線、WLAN等 •(一部)検証 •会場での接続性等

15. Copyright © 2014 COnference Network BUilders . All rights reserved. 15 会場ネットワーク構築方法検討案 1 案 2 案 3 装置を設定してから運搬テンプレートを作って会場でデプロイネットワーク機能をクラウドに置く確実性経済性再利用性挑戦性流行性案1 △ △ ☓ ☓ ☓ 案2 △ △ △ ○ ○ 案3 △ △ ○ ◎ ○ 各案の検討結果採用

16. 【案1】装置を設定してから運搬する 確実性→△ すべての機能が現地でつないでみないと最終結果がわからない。 運搬に失敗(遅延、破損)等ですべての機能が停止する。 経済性→△ 持ち込む機材が増えることにより運搬費と設営リソースが多い。 我々の学習コストは少ない 再利用性→☓ なし。イベント毎に作り直すことが多い。 挑戦性→☓ なし。従来通り。 流行性→☓ なし。従来通り。 Copyright © 2014 COnference Network BUilders . All rights reserved. 16 【参考】構築方法検討資料(案1)

17. 【案2】テンプレートを作って会場でデプロイ 確実性→△ 検証環境の物を本番環境に確実にデプロイ出来るか未知数。 経済性→△ 基盤構築やツールの設定ファイル等の準備が必要 我々の学習コストは高い(仮想化技術、プロビジョニングツール等…) 再利用性→△ 提供サービスの設定等は再利用出来る。 ネットワーク機能の再利用はまだ難しいと想定。 挑戦性→○ あり。サーバ/ネットワークの設定のオートメーション化を目指せると良い。 流行性→○ あり。プロビジョニング/オートメーションはサーバインフラ系では流行中。 Copyright © 2014 COnference Network BUilders . All rights reserved. 17 【参考】構築方法検討資料(案2)

18. 【案3】ネットワーク機能をクラウドに置く 確実性→△ 会場とクラウドの接続性が不安材料(※検証でリカバー可能) 経済性→△ クラウドの利用料や構築費用がかかる。 再利用性→○ クラウド側のネットワーク構成は変えなくても良い。 挑戦性→◎ 会場ネットワークとしては今までとは異なるネットワークの構築となる。 この方法で成功することで今後の会場ネットワーク提供がもっと楽に出来る。 流行性→○ ネットワークやネットワーク機能仮想化はネットワーク業界でバズっている Copyright © 2014 COnference Network BUilders . All rights reserved. 18 【参考】構築方法検討資料(案3)

20. 従来のホットステージとは 事前検証・構築の時間 会議室等に関係者が集まって実施 ホットステージの課題 本業が有るため人が集まることが難しい 会議室等を確保することが難しい 機能をクラウドに置いたメリット ホットステージの時間削減 いつでも構築可能 Copyright © 2014 COnference Network BUilders . All rights reserved. 20 クラウドに機能を置くメリット(1) 戦

21. 荷物の発送 設定した装置やケーブル類を借り入れ元からホットステージ会場経由で会場まで運搬する必要がある 荷物の課題 大量の装置やサーバやケーブル類の運搬には送料等も掛かってくる 機能をクラウドに置いたメリット 少しは減らすことができた？（疑問） これからもっと少なく出来るかも？ ※荷札の貼り間違えには注意しましょう Copyright © 2014 COnference Network BUilders . All rights reserved. 21 クラウドに機能を置くメリット(2)

23. 数年前までは… ネットワーク機器(物理)を借りて現地に持ち込みorリモートに設置 最近のネットワーク業界のバズワード NFV(Network Functions Virtualization)がバズりだし仮想アプライアンス(仮想化基盤の上で動くバーチャルルータ)の製品も販売が開始されている 会場ネットワークの規模であれば仮想アプライアンスでも提供が可能と判断してほぼすべての機能を仮想化基盤上で構築 Copyright © 2014 COnference Network BUilders . All rights reserved. 23 ネットワーク装置 ※すべての環境において適応出来るかはわかりません

24. Copyright © 2014 COnference Network BUilders . All rights reserved. 24 YAPC/LL構成概要図 TheThe InternetInternet ExternalExternal WIDE ProjectProject L2 マネジメントNW ユーザーNW LAN内公開サーバNW グローバル公開サーバNW Global-RT NAPT マネジメントNW Biglobe すべての装置及び、VMが接続されるため結線省略 Private-RT Internet Tunnel GW WIDE Tunnel GW .1 .17 .129 .130 .131 .132… .129 .130 .131 .132… .33 .1 .1 .5 .1 .5 .1 .5 .11 .12 .13 .14 .15 .16 .17 .18… AP1AP1 AP2AP2 AP3AP3 AP4AP4 AP5AP5 AP6AP6 AP7AP7 AP8… .253 .254 クラウド会場 IPsecトンネルでクラウドと接続アクセスラインの違いを吸収会場内の機器は最小限トンネル終端+AP+スイッチだけ

26. 【IPsec】 実装→○ *nix系OSやネットワーク機器に実装が多い NAT超え→○ NAT-T機能によりUDPでカプセリングして通信可能 暗号化→○ DESや3DESを始めAES等の暗号化機能が利用可能の場合が多い 複雑度→☓ 仕様が複雑で細かく設定をしなければ動作しない 装置や実装による動作差分が多く相性問題が発生する事も有る Copyright © 2014 COnference Network BUilders . All rights reserved. 26 【参考】トンネル方式検討資料(IPsec)

27. 【GRE】 実装→○ *nix系OSやネットワーク機器に実装が多い NAT超え→☓ プロトコル番号47を利用するが装置で設定が必要 家庭向けや小規模向けの安価な装置だと設定項目すらない場合もある 暗号化→☓ 暗号化機能が無いため、IPsecなどと組み合わせる必要がある 複雑度→○ 設定する項目は少なく比較的簡単に接続可能 Copyright © 2014 COnference Network BUilders . All rights reserved. 27 【参考】トンネル方式検討資料(GRE)

28. 【OpenVPN】 実装→X *nix系の実装は多いがネットワーク機器での実装は少ない NAT超え→○ UDPやTCPの上で動作させることが可能なため容易 暗号化→○ 利用可能 複雑度→○ ノウハウ等が公開されていることも多く相性問題なども少ない Copyright © 2014 COnference Network BUilders . All rights reserved. 28 【参考】トンネル方式検討資料(GRE)

29. Copyright © 2014 COnference Network BUilders . All rights reserved. 29 YAPC/LL構成概要図 TheThe InternetInternet ExternalExternal WIDE ProjectProject L2 マネジメントNW ユーザーNW LAN内公開サーバNW グローバル公開サーバNW Global-RT NAPT マネジメントNW Biglobe すべての装置及び、VMが接続されるため結線省略 Private-RT Internet Tunnel GW WIDE Tunnel GW .1 .17 .129 .130 .131 .132… .129 .130 .131 .132… .33 .1 .1 .5 .1 .5 .1 .5 .11 .12 .13 .14 .15 .16 .17 .18… AP1AP1 AP2AP2 AP3AP3 AP4AP4 AP5AP5 AP6AP6 AP7AP7 AP8… .253 .254 クラウド会場コア&ディストリビューション層アクセス層役割を完全に分離ここら辺まとめられないの？ →1台にまとめることは可能だけど…

30. Copyright © 2014 COnference Network BUilders . All rights reserved. 30 【参考情報】 Ciscoの階層型設計モデル キャンパスネットワークの設計モデルが存在 ハイアベイラビリティかつモジュール性が考慮されている【参考】 http://www.cisco.com/web/JP/news/cisco_news_letter/mail/0304/6k_ha/campus_network_design.pdf

31. 設計から本番までの間で設計変更が入ると見込んだ 実際に本番数日前のテストでうまくいかないトラブル発生 予備プランの予備プランを急遽構築した 結果、仮想ルータを1台追加し多少の設定を加えるだけで対応 Copyright © 2014 COnference Network BUilders . All rights reserved. 31 まとめないで独立させた理由(2) 上流開通日アクセス回線@LL@LL 試験日アクセス回線@YAPC@YAPC 試験日 WIDE(VLAN方式)を構築することが決定既存の装置は可能な限り触りたくない

32. 複数種類のアクセス回線を収容 インターネット面 WIDE面(IPSec) WIDE面(VLAN) 一つの装置に複雑な設定を入れると… 人為的誤りを起こしやすい バグを踏みやすい 後から他の装置や実装に移動し辛い Copyright © 2014 COnference Network BUilders . All rights reserved. 32 まとめないで独立させた理由(1)

35. 会場X NOC Copyright © 2014 COnference Network BUilders . All rights reserved. 35 トラブル紹介(VLANがおかしい) 発生事象 一部の会場(部屋)で通信が不安定 どうやら無線APが再起動をしているように見える 原因 想定していた設定と異なるVLAN設定でEtherフレームが流れていた情報コンセント情報コンセント VIDx VIDy VIDx Ether Ether Ether IP+Data IP+Data IP+Data コントロール通信ユーザ用通信スタッフ用通信 VIDx VIDy VIDx Ether Ether Ether IP+Data IP+Data IP+Data コントロール通信ユーザ用通信スタッフ用通信 VLAN IDが付加されているはずが、コントロール向けのタグがない状態で流れてきていたその場で設定変更を実施して対応

36. Copyright © 2014 COnference Network BUilders . All rights reserved. 36 トラブル紹介(IPsec通らない) 通常の通信 IKEの通信パケットが破棄される 発生事象 会社の環境にリモートアクセス出来ない L2TP/IPsecを利用しているとのこと 再現 L2TP/IPsecでの通信が出来ない事象は再現 IKEによる鍵交換フェーズでエラーとなる 原因概略

37. 発生事象 会場ネットワークから会社にトンネルが張ることが出来ない 発生原因 IKEによる鍵交換要求のパケットが途中のネットワークで廃棄される 原因調査の記録 Twitterで指摘される スタッフ控室で簡易検証環境を構築 被疑装置判明 対応検討 Copyright © 2014 COnference Network BUilders . All rights reserved. 37 トラブル紹介(IPsec通らない)

39. Copyright © 2014 COnference Network BUilders . All rights reserved. 39 トラブル紹介(IPsec通らない) 想定する動作参加者PCみなし会場側トンネル終端装置トンネル終端及びリモートサーバみなし IP IKE UDP IP UDP IP ESP IKE IP TCP IP TCP IP ESP 実際の動作 IP IKE UDP IP UDP IKE IP TCP IP TCP IP ESP IKEパケットのみがカプセル化されずに中間経路に送信されるパケットのお漏らし

40. 動作の理由 デフォルト動作の確認漏れ 明示的に指定しない場合はデフォルト動作として、 IKEをカプセリングしない Copyright © 2014 COnference Network BUilders . All rights reserved. 40 IKE パケットのバイパス設定入力形式 ipsec ike-passthru no ipsec ike-passthru パラメータなし説明 IKE パケット（ポート 500 番）に対して IPsec を適用するか否かを設定します。デフォルト値有効。 IKE パケットに対して IPsec を適用しません。実行モードグローバルコンフィグモードユーザ権限 Administrator 入力例 ipsec ike-passthru no ipsec ike-passthru ノートなしコマンドリファレンス抜粋

42. 会社等へのリモートアクセスが出来ない事 ある程度の人が会場ネットワークに求めている 原因は判明しているので次回以降に反映 仮想化を自分たちで用意したこと Vmware ESXiをCONBUで用意した 可能であれば、VPS等を提供している所で試したい AWSとかでも出来るはず(コストは計算していない) 一部会場(部屋)のポート設定が会場側とうまく調整できていない 事前のテストは欠かせないですね Copyright © 2014 COnference Network BUilders . All rights reserved. 42 ネットワーク部分の今回の反省点とこれから
