1. キャッシュコヒーレントに囚われない並列カウンタ達 #DSIRLNP @kumagi

2. この発表について Data Structure!

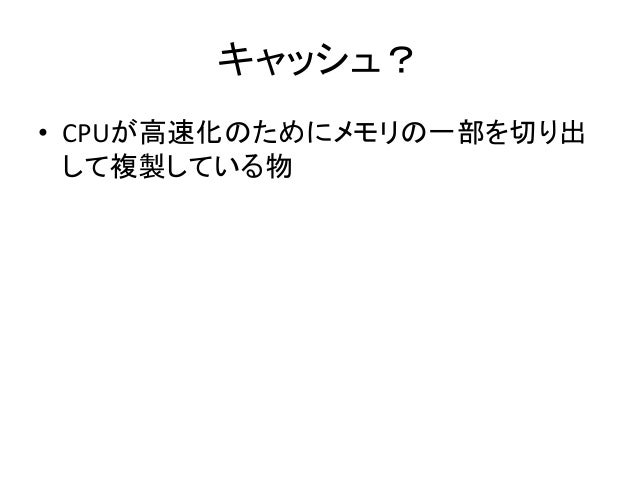

3. キャッシュ？ • CPUが高速化のためにメモリの一部を切り出して複製している物

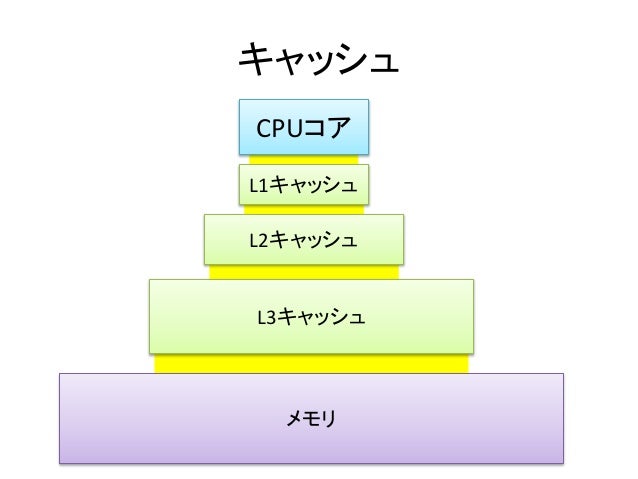

4. キャッシュ CPUコア L1キャッシュ L2キャッシュ L3キャッシュメモリ

5. All programmer should know • L1 キャッシュ参照......................... 0.5 ns • 分岐予測ミス............................ 5 ns • L2 キャッシュ参照........................... 7 ns • Mutex lock/unlock ........................... 25 ns • Main memory 参照...................... 100 ns

6. キャッシュメモリ

7. キャッシュコヒーレント？ • 複数のCPUコアから見えるメモリは同一でないと困る • つまり複数のCPUコアのキャッシュは常に最新の情報を保持してないと困る • だが常に最新の情報を全部のキャッシュに全て書き続けるのは速度が出ないので、まるで本当に全部のキャッシュにすべて書いてるかのように見せかけながらパフォーマンスを出す必要がある

8. キャッシュメモリ 2つのコアで L2キャッシュを共有

9. キャッシュコヒーレント • 複数のL1キャッシュ間で一貫したデータを扱うためのキャッシュ間のプロトコル • Intel系CPUはMESIFプロトコル • AMD系CPUはMOESIプロトコル Core1 Core2 L1キャッシュコヒーレント L1キャッシュ L2キャッシュ

10. キャッシュコヒーレントプロトコル • キャッシュラインが取る状態名の頭文字が由来 – Modified: メモリよりもキャッシュの方が新しい(書き換えた) – Exclusive: メモリとキャッシュが同一であり、他のコアはこのキャッシュラインを持っていない – Shared: メモリとキャッシュが同一であり、他のコアもこのキャッシュラインを複製している – Invalid: 正しいキャッシュを持っていないので読むな – Owned: 俺がメモリだ(Shared可能なModified) – Forward: Sharedのボス。アクセスする際にはこいつに伺え

11. L1キャッシュの状態 • 1ライン64byteで、アドレスの下位バイトが同じ物ごとに8wayずつ32KBまで持っている • 1ラインごとにMESIFのどれかのステートを持っている invalid shared exclusive modified 64Byte 全部のラインが独立してそれぞれステートが遷移する 32KB forward

12. キャッシュコヒーレントプロトコル • MESI(F)プロトコルはModifiedなデータを他のコアが読み出す際にメモリに書き戻す • Sharedなデータを書き換える時にはInvalidation要求をブロードキャストするためトラフィックが混む Modified Exclusive 共有を要求書き換えた（1個下のメモリへアクセス）新規に読み出した Shared Invalid Invalidation要求が来た他のコアから貰った

13. キャッシュを汚す事はギルティ • 他のスレッドから繰り返し読む値を書き換え続けると、キャッシュラインのステートはModifiedとSharedの間を行ったりきたりすることになる。これは激しいトラフィックを起こす。 • 更にはModifiedからSharedになる度に下層のメモリに書き込まなくてはならないうぉー！うぉー！ Core1 Core2 L1キャッシュL1キャッシュ L2キャッシュ write read ぎゃー！！ write Invalidate

14. キャッシュを汚す事はギルティ共有/localデータから Readした場合の速度 localデータにWrite した場合の速度共有データにWrite した場合の速度 http://www.1024cores.net/home/lock-free-algorithms/first-things-first から

15. まったくスケールしない！！！！ http://www.1024cores.net/home/lock-free-algorithms/first-things-first から

16. NUMAでのキャッシュコヒーレント • 最近のサーバはマルチソケットCPUがよく使われる

17. cc-NUMA • 複数のCPUソケットから同一のメモリ空間が見えて欲しい（まるでマルチコアCPUのように） • キャッシュ衝突するとQPIアクセスの刑 – かつては拷問にも使われていたQPI経由のキャッシュコヒーレント

18. All programmer should know • L1 キャッシュ参照......................... 0.5 ns • 分岐予測ミス............................ 5 ns • L2 キャッシュ参照........................... 7 ns • Mutex lock/unlock ........................... 25 ns • Main memory 参照...................... 100 ns • QPI経由で隣のメモリ参照.............. 200 ns～

19. キャッシュ隣のCPUのキャッシュは自分のメインメモリよりも遠い！！！メモリメモリ

20. cc-NUMAの時代 • キャッシュ衝突をとにかく減らすアルゴリズムが望まれている

21. Combining Tree • 以下のインタフェースを備えるカウンタ – add(int a)：数値aを足す – read()：現在の数値を読む • ただしスケーラブル！擬似コード class counter { public: counter() : cnt_(0) {} void add(int a) { cnt_ += a; } int read() const { return cnt_; } private: int cnt_; };

22. Combining Tree • 1つのキャッシュラインを取り合うのが2スレッドまでになるようトーナメントを構成する • トーナメントでぶつかったスレッドは、先に来たスレッドに後に来たスレッドが値を託して待つ • キャッシュコヒーレントトラフィックを劇的に削減！

23. Combining Tree • トーナメントのてっぺんを読めば値が読める root

24. Combining Treeアルゴリズム +1 +1 +2 +3 +2 +1

25. Combining Treeアルゴリズム +1 +1 +2 +3 +2 +1

26. Combining Treeアルゴリズム +1 待 +3 +3 +3 待

27. Combining Treeアルゴリズム +4 待待 +6 待待

28. Combining Treeアルゴリズム +10 待待待待待

29. Combining Treeアルゴリズム • 結合法則を用いて計算の合成を行う • x + 1 + 1 + 2 + 3 + 2 + 1 • x + 1 + (1 + 2) + 3 + (2 + 1) • x + (1 + 3) + (3 + 3) • x + (4 + 6) • x + 10

30. 詳細なアルゴリズム • 各ノードはIdle, First, Second, Rootのどれかの状態を持つ – Idle: どのスレッドも触ってない – First: 最初のスレッドが既に触った – Second: 二つ目のスレッドが触った – Root: てっぺん(遷移しない) • 更にノードはロックを2つ持っている

31. Combining Tree • 初めに木を登りながらステートの変更を行う – Idleな物をFirstにしていく – ロックを取ってステートを変えて即アンロック Root First First

32. Combining Tree • 初めに木を登りながらステートの決定を行う – Firstを見たらSecondにして第二ロックを獲得 • こっちのロックはすぐには手放さない Root First Second First First Second

33. Combining Tree • 初めに木を登りながらステートの決定を行う – Secondにしたらそこで木を登るの停止 Root First Second First Second

34. Combining Tree • 木を登るのをやめた所で、自分の過去の経路の第二ロックを獲得し直しながら値を清算 Root First Second First Second

35. Combining Tree • 木を登るのをやめた所で、自分の過去の経路の第二ロックを獲得し直しながら値を清算 Root First Second +1 +2 First Second

36. Combining Tree • 清算しきった値を最初に自分が登った一番高い所に書き込んでアンロックするのが基本戦略 Root First Second First +3 Second

37. Combining Tree • 清算しきった値を最初に自分が登った一番高い所に書き込んでアンロック Root +3 SFeicrosntd Second Second First

38. Combining Tree • Secondのステートを見たら他のスレッドが清算中なのでそれを待つ（第二ロック獲得待ち） Root Lock! SFeicrosntd Second Second Lock! First

39. Combining Tree • 清算し終わった値を持って再帰的に自分の値として生産する Root SFeicrosntd Second Second First +4

40. Combining Tree • 平均して木の深さnに対して2*n回のロックとアンロックを使うことになる – 大丈夫なの･･･？ • Mutex lock/unlock ........................... 25 ns • QPI経由で隣のメモリ参照.............. 200 ns～キャッシュ衝突のペナルティを考えると余裕でペイする

41. Combining Tree • 衝突がない場合でも2*n回のロック・アンロック • レイテンシという点において非常に悪い – 改良として1ノードに3スレッド以上ぶら下げて木の深さを減らすパターンもあるが、複雑さがマッハでレイテンシはむしろ悪化

42. Combining Funnel • Funnel = 上戸 • 乱数ベースで負荷を低減 – アルゴリズムはEliminationに近い – Eliminationと組み合わせることも可能 Counter

43. Combining Funnel • 配列の中のランダムな箇所にCAS命令で自分のタスクを置く • ランダム時間の待機後、CASでタスクを引き上げて次のレイヤーに進む(ここが上戸っぽい） +2 +1

44. Combining Funnel • 置こうと思った場所に先客が居たらそいつと操作を結合して次のレイヤーに進む +3したい +2 +1

45. Combining Funnel • 置こうと思った場所に先客が居たらそいつと操作を結合して次のレイヤーに進む +5せざるを得ない！待+1

46. Combining Funnel • 置こうと思った場所に先客が居たらそいつと操作を結合して次のレイヤーに進むあっ待てって言われてる待+1 +5 Counter

47. Combining Funnel • カウンタのレイヤーまで到達したらそいつに Compare And Swap • 感動的に簡単しかも速い

48. Combining Funnel Combining Funnels A Dynamic Approach To Software Combining より

49. SNZI • 数を数えようとするから残念なことになるんや！諦めろ！ – ゼロかどうか分かればええ！ • Scalable-Non-Zero-Indicatorの略でSNZI – pronounced "snazzy" : (和訳)粋な、おしゃれな、優雅な、エレガントな、格好いい

50. SNZIのセマンティクス • 数字が読めないカウンタ • これをスケーラブルにする擬似コード class snzi { public: counter() : cnt_(0) {} void inc() { cnt_ += 1; } void dec() { cnt_ -= 1; } bool is_zero() const { return cnt_ == 0; } private: int cnt_; };

51. SNZIの実装 • キャッシュラインで木構造を作る 0 0 0 ここが0かどうかを見れば良い 0 0 0 0

52. SNZIの実装 • 木の各ノードが1CPU – 上から数えてi番目のノードはi番目のCPUに割当 0 1 0 1 0 01 0 0 0 root以外を0から1に増やすときには1個上のノードの値をインクリメントする rootは常に普通にインクリメントするだけ

53. SNZIの実装 • 木の各ノードが1CPU – 上から数えてi番目のノードはi番目のCPUに割当 0 1 0 1 0 01 0 0 0 root以外を1から0に減らすときには1個上のノードの値をデクリメントする rootは常に普通にデクリメントするだけ

54. SNZIの実装 • 木の各ノードが1CPU – 上から数えてi番目のノードはi番目のCPUに割当 0 1 0 2 1 0 01 0 0 0 それ以外のときは普通にインクリメントするだけ＝上のノードのキャッシュラインに触れずに済む

55. SNZI • すごくスケールする！！！ SNZI: Scalable NonZero Indicatorsより

56. しかもロックフリー！！

57. SNZIの実装 • 厳密には複数のスレッドが同一のノードにアクセスしに来た際に0⇔1周りで細かい調停が必要 0から1のときは、先に自分の箇所の値を1/2という値にしてから上のノードをインクリメントしにいき、そのあとで1/2を1にCASを試みる。もし上のノードのインクリメントに成功した後に1/2→1のCASに失敗したら上のノードをデクリメントしておく • デクリメントの数はその前に行われたインクリメントの数を越えては行けない（Read-Write ロックなどに用いるには充分）

58. SkySTMへの適用 What kinds of applications can benefit from Transactional Memory? より

59. 時間が無くて書けなかったこと • STMの高速化のためにSNZIが必要とかいっときながら実際にSNZIをRead-Write-Lockに用いたSkySTMは割とあっさりTLRWに負けている – TLRWはByteLockっていうまた別のロックプロトコルを用いてる（こっちの話はまた今度） • SNZIのためにHTMを用いたやつがあって凄い速い – HTMの使い方についてもまた今度

60. HTM+SNZI HTM の力 What kinds of applications can benefit from Transactional Memory? より
