SDカードで無線Lチカ？FlashAirは超ミニマイコン！★Arduino用シールド（基板）配布中

1. © 2014 Fixstars Corporation. 2014-10-18 OSC2014 Tokyo/Fall SDカードで無線Lチカ？ FlashAirは超ミニマイコン！ ★Arduino用シールド（基板）配布中土居意弘＠株式会社フィックスターズ FlashAir is a trademark of Toshiba Corporation. OSC2014 Tokyo/Fall 下記の画像素材を使わせていただきました！感謝！！・BUFFALO製品写真ダウンロードサービス・日経パソコンオンライン「テンプレート」コーナー・Wikipedia Phil Hollenback - http://www.flickr.com/photos/phrenologist/164593940/

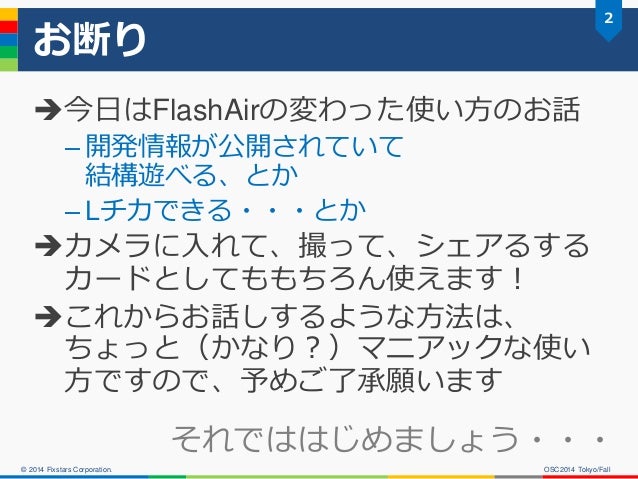

3. © 2014 Fixstars Corporation. お断り 今日はFlashAirの変わった使い方のお話 –開発情報が公開されていて結構遊べる、とか –Lチカできる・・・とか カメラに入れて、撮って、シェアるするカードとしてももちろん使えます！ これからお話しするような方法は、ちょっと（かなり？）マニアックな使い方ですので、予めご了承願います 2 OSC2014 Tokyo/Fall それでははじめましょう・・・

24. © 2014 Fixstars Corporation. センサーデータの記録と監視に OSC2014 Tokyo/Fall 23 マイコン側 // 値を読む val = analogRead(0); // ファイルに書き込む myFile = SD.open( "test.txt", FILE_WRITE); if (myFile) { myFile.println(val); myFile.close(); } // ファイルを読み出す $.ajax({ type: 'GET', url: ‘test.txt’, datatype: 'text', success: function(data, dataType) { // グラフ書く drawCharts(data); // ２秒ごとに繰り返す setTimer(poll, 2000); }); スマホ側

25. © 2014 Fixstars Corporation. Arduino + 照度センサセンサが計測した照度データ（テキスト）をFlashAirに格納。JavaScriptを使って、タブレット側のブラウザでグラフ化して表示応用例 iRobot Create iRobot Create(教育用のルンバ型ロボ）の動作情報をFlashAirに格納。タブレットで表示し、デバッグに活用。 ※京都大学高瀬准教授・細合様ご協力 OSC2014 Tokyo/Fall 24

26. © 2014 Fixstars Corporation. CGIで端子のH/L出力を制御 Pin SD 1 CD/DAT3 2 CMD 3 VSS1 4 VDD 5 CLK 6 VSS2 7 DAT0 8 DAT1 9 DAT2 ビット割当 CMD : 0x01 D0 : 0x02 D1 : 0x04 D2 : 0x08 D3 : 0x10 SDインターフェイス端子を、汎用I/O信号端子として利用できます！(FW2.00.03~) SDカード端子マニア垂涎！！ OSC2014 Tokyo/Fall 25

38. © 2014 Fixstars Corporation. ArduinoからSSIDスキャン OSC2014 Tokyo/Fall 37 Void iSDIO_scan(uint32_t sequenceId) { memset(buffer, 0, 512); uint8_t* p = buffer; p = put_command_header(p, 1, 0); p = put_command_info_header(p, 0x01, sequenceId, 0); put_command_header(buffer, 1, (p - buffer)); printHex(buffer, (p - buffer)); card.writeExtDataPort(1, 1, 0x000, buffer); } void iSDIO_showScanResult() { card.readExtDataPort(1, 1, 0x200, buffer); uint8_t* p = buffer + 24 + 4; uint8_t num = get_u8(p); Serial.print(F(“# of SSIDs: ")); Serial.println(num); p += 3; for (uint8_t i = 0; i < num; i++){ printString(p, 32); p += 44; } } ※擬似コードですスキャン命令の発行スキャン結果の取得

44. © 2014 Fixstars Corporation. API一覧（抜粋） OSC2014 Tokyo/Fall 43 機能 (ファームウェアバージョン) パラメータ例ファイルリストの取得 (1.00.00+) op=100&DIR=/DCIM ファイル数の取得(1.00.00+) op=101&DIR=/DCIM アップデート情報の取得(1.00.00+) op=102 SSIDの取得(1.00.00+) op=104 ネットワークパスワードの取得(1.00.00+) op=105 MACアドレスの取得(1.00.00+) op=106 ブラウザ言語の取得(1.00.00+) op=107 ファームウェアバージョン情報の取得 (1.00.00+) op=108 制御イメージの取得(2.00.00+) op=109 無線LANモードの取得(2.00.00+) op=110 無線LANタイムアウト時間の設定(2.00.00+) op=111 アプリケーション独自情報の取得(2.00.00+) op=117 CIDの取得1.00.03+) op=120 共有メモリからのデータの取得(2.00.00+) op=130&ADDR=0&LEN=8 共有メモリへのデータの書き込み(2.00.00+) op=131&ADDR=0&LEN=8&DATA=0123ABCD 空セクター数の取得(1.00.03+) op=140 フォトシェアモードの有効化(2.00.00+) op=200&DIR=/DCIM/100__TSB&DATE=17153 機能 (ファームウェアバージョン) パラメータ例接続タイムアウト時間の設定 (1.00.00+) MASTERCODE=0123456789AB&APPAUTOTIME= 3000000&APPMODE=4 アプリケーション独自情報の設定 (1.00.00+) MASTERCODE=0123456789AB&APPINFO=0123ABCD4567EFGH 無線LANモードの設定(1.00.00+) MASTERCODE=0123456789AB&APPMODE=4 ネットワークセキュリティキーの設定(1.00.00+) MASTERCODE=0123456789AB&APPNETWORKKEY=12345678 SSIDの設定(1.00.00+) MASTERCODE=0123456789AB&APPSSID=flashair WiFI起動画面パスの設定(1.00.00+) MASTERCODE=0123456789AB&CIPATH=/DCIM/100__TSB/FA000001.jpg マスターコードの設定(1.00.00+) MASTERCODE=0123456789AB 機能(ファームウェアバージョン) パラメータ例ファイルのアップロード画面(1.00.00+) なし (※?も不要です) ファイルの削除(1.00.00+) DEL=/DCIM/100__TSB/DSC_100.JPG アップロード先ディレクトリの設定 (1.00.00+) UPDIR=/DCIM/101__TSB システム時間の設定(1.00.00+) FTIME=0x00210000 ホスト機器からの書き込み禁止(1.00.00+) WRITEPROTECT=ON http://flashair/command.cgi?<パラメータ> http://flashair/config.cgi?<パラメータ> http://flashair/thumbnail.cgi?<フォルダパス> http://flashair/upload.cgi?<パラメータ> command.cgi config.cgi upload.cgi thumbnail.cgi

45. © 2014 Fixstars Corporation. API一覧（抜粋） OSC2014 Tokyo/Fall 44 パラメータ名説明例 APPAUTOTIME 接続タイムアウト時間の設定 APPAUTOTIME=3000000 APPINFO アプリケーション独自情報 APPINFO=0123ABCD4567EFGH APPMODE 無線LANモード APPMODE=4 APPNAME NETBIOS, Bonjour名称 APPNAME=myflashair APPNETWORKKEY ネットワークセキュリティーキー APPNETWORKKEY=12345678 APPSSID SSID APPSSID=flashair CID カードID CID=02544d53573038470750002a0200c201 CIPATH 無線起動画面のパス CIPATH=/DCIM/100__TSB/FA000001.jpg LOCK 初期設定済みフラグ LOCK=1 MASTERCODE マスターコード MASTERCODE=0123456789AB PRODUCT 製品コード PRODUCT=FlashAir UPLOAD アップロード機能有効フラグ UPLOAD=1 VENDOR ベンダーコード VENDOR=TOSHIBA VERSION ファームウェアバージョン VERSION=F24A6W3AW1.00.03 /SD_WLAN/CONFIG ブラウザユーティリティブラウザユーティリティは、 FlashAirのコンテンツをウェブブラウザで見る場合に表示される画面のことです。 List.htmというHTMLファイルがその実体で、これを変更することで、コンテンツの表示方法をカスタマイズすることができます。例えば、JavaScriptを使ったユーザーインターフェースを作ったり、背景写真を組み合わせてフォトフレームのような見た目にすることもできます。 List.htm ディレクトリパスに対するGETリクエストが発行された場合、 FlashAirはこのファイルを読み込んでレスポンスとして返します。その際、ファイル内に  というタグがあった場合、下記のような対象ディレクトリのコンテンツリストに置き換えを行います。 W-02カードでは, デフォルトではList.htm は存在せず、ファームウェアに内蔵されたブラウザユーティリティが使われますが、 List.htmを作成すれば上記の説明通りにカスタマイズができます。ただし、 の置き換えルールが異なります。 wlansd.push({"r_uri":"/DCIM", "fname":"100__TSB", "fsize":0,"attr":16,"fdate":9944,"ftime":129}); wlansd.push({"r_uri":"/DCIM", "fname":"0126_1.jpg", "fsize":70408,"attr":32,"fdate":17071,"ftime": 28040}); /DCIM,100__TSB,0,16,9944,129 /DCIM,0126_1.jpg,70408,32,17071,28040
