Oracle SolarisでOpenStack始めました

1. Oracle Solarisで OpenStack 始めました(仮) みやざきさとる日本OpenSolarisユーザグループ

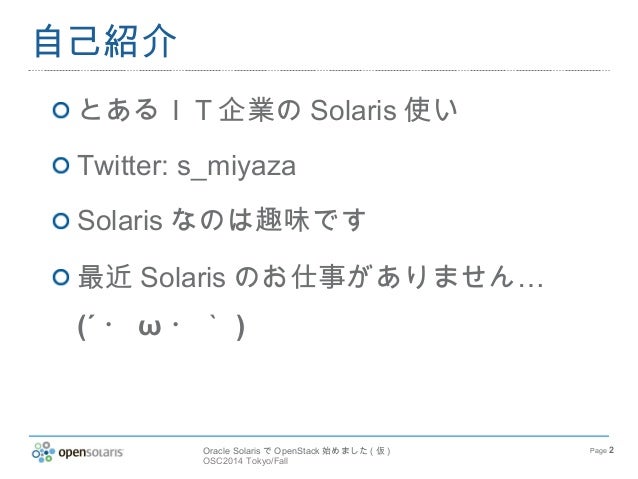

2. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 2 自己紹介とあるＩＴ企業のSolaris使い Twitter: s_miyaza Solarisなのは趣味です最近Solarisのお仕事がありません… (´・ω・｀ )

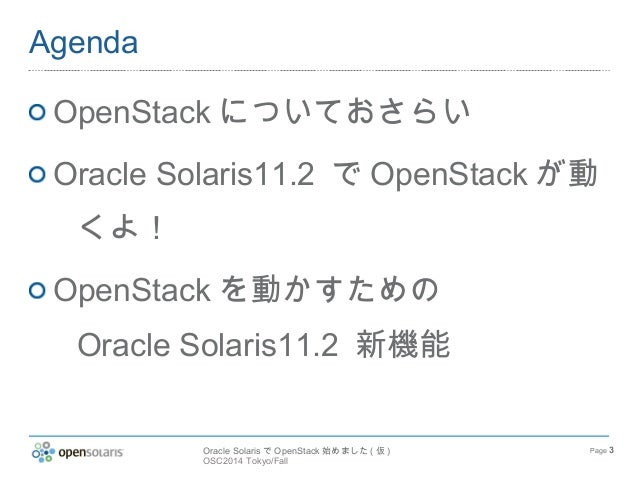

3. Agenda OpenStackについておさらい Oracle Solaris11.2 でOpenStackが動 Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 3 くよ！ OpenStackを動かすための Oracle Solaris11.2 新機能

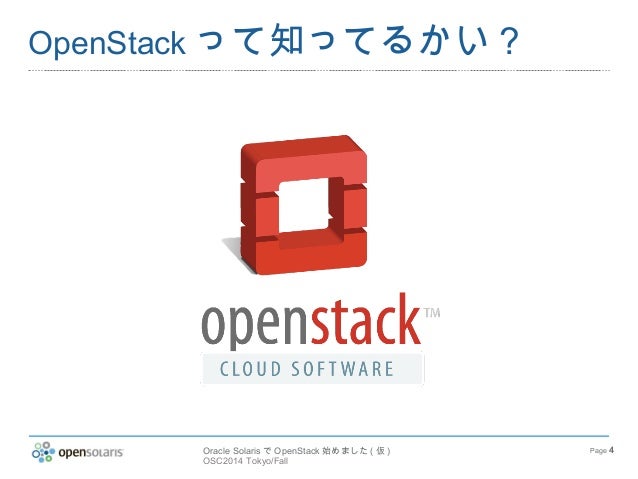

4. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 4 OpenStackって知ってるかい？

5. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 5 OpenStackって知ってるかい？ OpenSourceで開発されるCloudOS。 IaaS(Infrastracture as a Service) と PaaS(Platform as a Service)を実現 http://www.openstack.org/software

6. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 6 OpenStackの概要仮想サーバ、ストレージ、仮想ネットワークを管理 Pythonによる実装公開されたWebAPIを使用可能マルチテナント仮想サーバとしてXen/KVM/VMwareなどに対応 4半期に1回のリリース 2010/10 – Austin 2012/10 - Folsom 2011/02 - Bexar 2013/04 - Grizzly 2011/04 - Cactus 2013/10 - Havana 2011/09 - Diablo 2014/04 – IceHouse 2012/04 - Essex 2014/10/16 – Juno 　← NEW

7. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 7 OpenStackの主な構成要素(1) Compute Nova – Computer Node Xen/KVMなどの仮想マシンを管理 Glance - Image Store 仮想マシンのイメージ管理 Network Neutron – Networking 仮想ネットワークを管理 OpenVSwitch などを使用

8. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 8 OpenStackの主な構成要素(2) Storage Cinder – Block Storage 仮想マシンで使用するブロックストレージ Swift – Object Storage 分散型のオブジェクトストレージ

9. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 9 OpenStackの主な構成要素(3) その他 KeyStone – Identify Service 各構成要素で使用する認証基盤 Horizen – Dashboard WebUIによる操作 Trove - Database Service Heat - Orchestration Ceilometer - Telemetry … etc

10. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 10 OpenStack 始めました http://eventreg.oracle.com/profile/web/index.cfm?PKWebId=0x74044d69f

11. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 11 Oracle Solaris11.2でOpenStack対応 Oracle Solaris11.2でOpenStackがパッケージリリース Havanaに対応 x86でもSPARCでも動作！仮想化基盤として、Zoneおよび Kernel Zone(新機能)に対応ネットワーク仮想化機能EVS(新機能)と統合ストレージにZFS使用可能

12. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 12 OpenStack統合の仕組み http://docs.oracle.com/cd/E56342_01/html/E56871/opstck-about.html KeyStone 統合認証

13. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 13 Nova – Zone/Kernel Zone

14. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 14 サポートする仮想マシン Zone コンテナ型の仮想マシン Kernel Zone(新機能) 親OSから分離して動作するZone

15. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 15 Solaris のZoneおさらいコンテナ型の仮想化機能オーバヘッドが少ない同じバージョンのOSで動作仮想化ネットワークの使用 poolによるCPU/メモリの使用制限 Unified Archiveを使用したデプロイに対応(新機能)

16. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 16 Kernel Zoneとは Solaris11.2から実装 Zoneの機能はそのまま使用可能パッチレベルの異なるSolaris11を起動可 CPUの仮想化支援機能が必須 ※Intel VTiもしくはSPARC T4以降 Kernel Zone以下にZoneを構成可能

17. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 17 Kernel Zoneで何が変わったか OS versionの固定化複数のOS versionに依存するアプリケーションを1筐体に混在できる OSクラッシュの回避 Zone内でOSクラッシュするとOS全体がクラッシュしていた OSアップデート１つのKernel ZoneだけをOSアップデート ※Kernel Zoneは8GBの物理空きメモリを必要とします

18. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 18 Glance – Image Store

19. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 19 Glance – Unified Archive GlanceはOSイメージをストアする NovaはGlanceがストアしたイメージを基に仮想マシンをデプロイする Zone/Kernel ZoneをデプロイするイメージとしてUnified Archive(新機能) を使用する

20. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 20 Unified Archive とは OS環境をアーカイブする Solaris10以前のFlash Archiveの後継ブート環境、もしくはZoneをアーカイブしてテンプレート化 OVF(Open Virtualization Format) 準拠 Clone用とRecovery用のアーカイブ

21. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 21 Clone用アーカイブ OpenStackのGlanceに登録するのはこちら 1つのBE(Boot Environment)もしくは Zoneが対象ノード、インスタンス固有なデータは削除システム・デバイス構成は初期化システムログ・イベントも初期化

22. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 22 Recovery用アーカイブシステムリカバリで使用単一のシステムとしてデプロイ可能１つのZone(Global or Non-Global)が対象 Global Zoneを対象にしたときは、配下のNon-Global Zoneも含まれるデバイスの構成情報のみが初期化されるすべてのBEが含まれる

23. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 23 Cinder - ZFS

24. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 24 CinderとZFSの関係 Cinderはブロックストレージを用意 Glanceが管理するイメージをデプロイする CinderのバックエンドとしてZFSを使用 http://www.oracle.com/technetwork/articles/servers-storage-admin/howto-build-openstack-zfs-2248817.html

25. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 25 Cinder のZFSサポート以下のドライバが用意みんなだいすきZFSをバックエンドに使用 ZFSVolumeDriver localhostのZFS Volumeをそのまま使用 ZFSISCSIDriver ZFS VolumeをiSCSI経由で使用 ZFSFCDriver ZFS Volume を FC経由で使用 ZFSSAISCSIDriver ZFSSA をiSCSI経由で使用

26. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 26 みんなだいすきZFSのおさらい 128bitファイルシステム高い拡張性(Zeta Byteクラス) Copy on Writeによる高い堅牢性 RAID0、１、５、6などを標準サポート圧縮、重複排除、暗号化などの機能スナップショット、クローン ZFS imageのsend/receiveによるバックアップリストア

27. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 27 ZFSSA? ZFS Storage Applianceのこと CinderおよびSwiftのバックエンドとして使用可能 JUNOにZFSSA Driver入りました

28. ZFS Volumeを使用した仮想マシン Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 28 Cinderを使わない場合 ZoneはZFSファイルセット上に作成される Cinderを使用する場合 ZoneをZFS Volume(Block Device)上に作成 ※検証中

29. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 29 Neutron → EVS http://en.wikipedia.org/wiki/Neutron

30. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 30 Neutron → EVS Neutron はL2/L3ネットワークをコントロール Neutron はSolarsi上のEVSへネットワーク作成命令(SSH経由で実施) Neutronでネットワークを作成すると同名のEVSが作成される

31. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 31 Neutron で作成したNetwork例縦線がNetwork 青(demo) 橙(External_network) 緑(test) 同名のEVSが作成される

32. vport vport Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 32 Elastic Virtual Switch 仮想化ネットワーク機能 Solaris11.2 までのvswitchを置換データリンクと仮想スイッチの分離仮想スイッチと仮想ポート(vport)で構成 VM VM VNIC VNIC vSwitch DataLink VM VM VNIC VNIC EVS DataLink

33. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 33 マシン間のEVS連携マシン間をEVSで接続複数マシン上のZoneを、フラットなネットワークで接続 VLAN/VxLAN に対応 OpenStackの設定で VLANを使用 http://docs.oracle.com/cd/E36784_01/html/E36813/gntgc.h tml

34. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 34 Swift - ZFS

35. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 35 Swift オブジェクトストレージ AWSのS3に相当 ZFSをStorage Nodeのバックエンドに使用できる ※未検証 http://docs.openstack.org/grizzly/openstack-compute/install/apt/content/example-object-storage-installation-architecture.html

36. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 36 OpenStack on Solarisのメリットコンテナ型のZoneを使用 SPARCアーキテクチャで動作他はARMくらい？ EVSなど強力なネットワーク機能 IPMP、Link Aggregation、VPNなど使用可能 SDNへの道強力なストレージ ZFS FC、iSCSI、IB、FCoEも使用可

37. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 37 OpenStack on Solarisの課題最新版への追従 OpenStack メインラインへのcommit EVS、ZFSなどへのAPI 現在はSSHなど使用細かいリソース制御現在はCPU単位だが、Zoneは％単位でも可能

38. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 38 まとめ OpenStackはSolarisで動きます SPARCでも動きます Zoneさいこー EVSさいこー ZFSさいこー

39. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 39 Oracle Solarisで OpenStack 始めました(仮) ご清聴ありがとうございました

40. Oracle SolarisでOpenStack始めました(仮) OSC2014 Tokyo/Fall Page 40 参考文献 OpenStack Cloud Management http://www.oracle.com/technetwork/server-storage/ solaris11/technologies/openstack-2135773.html Getting Started with OpenStack on Oracle Solaris 11.2 http://www.oracle.com/technetwork/articles/servers-storage-admin/getting-started- openstack-os11-2-2195380.html Oracle Solaris 11.2 での OpenStack のインストールと構成 http://docs.oracle.com/cd/E56342_01/html/E56871/docinfo.html Oralce Solaris 11.2 Open Beta 紹介資料 http://www.slideshare.net/SolarisJP/oralce-solaris-112-open-beta
