  • Xcode 6で利用可能になった ベクター画像リソースを 深掘り 2014/10/05 @ iOS 8/Swift エンジニア勉強会 LT
  • 自己紹介 • Twitter: @_mono, Facebook: mono0926 • 写真整理・共有アプリSceneのiOS版作ってます • http://scn.jp • LINEクリエイターズスタンプ作って販売中 • ラヴさんスタンプ • 6月のWWDCでのSwift発表直後から継続的に、 Swift・Xcode6で開発してました

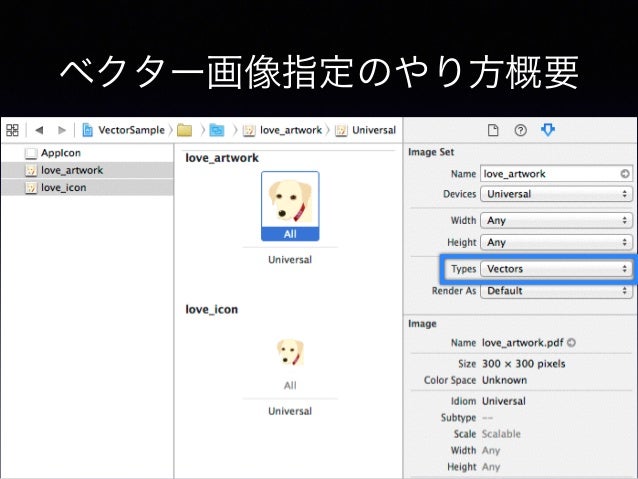

  • ベクター画像指定のやり方概要 View slide

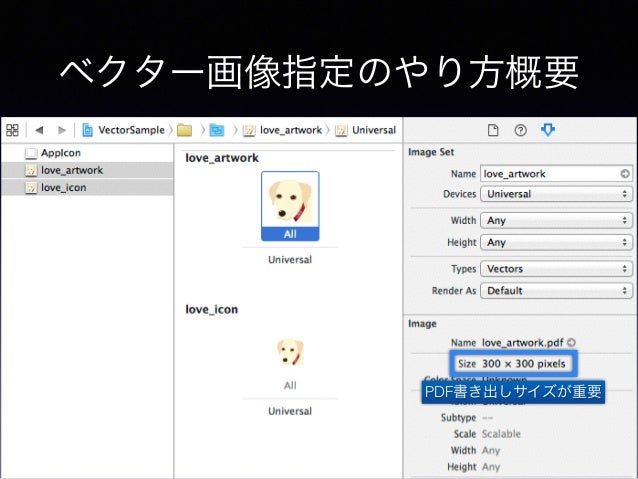

  • ベクター画像指定のやり方概要 PDF書き出しサイズが重要 View slide
  • PDFをプレビューで開くと • PDFはサイズ情報を持つ • images.xcassetsはそのサ イズ情報をアプリの画像 リソースのサイズと解釈 する • SVGファイルはサイズ情 報という概念が無いので、 この理由でPDFが採用さ れた？
  • iPhone 6 Plusで実行 PDF書き出しサイズより 画面パーツのサイズが大きいと ぼやける
  • OSXで実行 ぼやけない！
  • PDFの扱い • iOS • ビルド時に@1-3xのPNG画像にラスタライズされる • パフォーマンス考慮 • OSX • 実行時にベクター画像(PDF)をレンダリング • マシンパワーが高めだから？ WWDC 2014 Session 411 “What’s New in Interface Builder”より
  • PDFファイル書き出しは Sketch 3が便利
  • アプリのバイナリサイズ比較 • @1-3xのPNGファイルを自前で用意 • +13.0 KB • PDFファイルを用いてビルド時にラスタライズ • +26.6 KB 30x30ポイントのこの画像で実験 (@1xで2KB) なぜかPDFの方では約倍のサイズになるが 大抵のケースでは問題にならないレベル？
  • ラスタライズされてアプリパッケージに 入っているPNGファイルを見てみたい • images.xcassetsはコンパイルされて アプリ名.app配下のassets.carとして配置される • しかし簡単に中身の見れないファイル形式 (zipなどではない) • ちなみにOSXだと本当にラスタライズされずにPDFがそのまま 入っていました
  • がんばってassets.carからPNG ファイルを取り出す • https://github.com/steventroughtonsmith/cartool • CUICatalogクラスのプライベートメソッドを使ってごにょごにょ • これをビルドして出来る成果物cartoolで取り出せる • ./cartool Assets.car output_dir • 本当に、@x対応がされたPNGファイルが入っていました • https://github.com/mono0926/cartool でforkして@3x対応をトライするも成功せず…。
  • 実利用にあたっての注意は？ • PNGをそのまま表示するだけなのでパフォーマンスなどは気にする必要無し • その代償として、iOSアプリの場合は、例えば「iPadでは少し大きめに表示 したい」などというケースでは別途そのサイズにあったサイズで書き出す必 要がある • 実利用していて、まだ特に困った点無いので、どんどん使って良いと思います • Xcode 6でビルドすればiOS7の端末での実行も可能です iOS 6もいけそうだけど、未対応という記事があったりして不明… • もし、どうしても困ったケースが出てきたら局所的にPNG画像使う予定
  • その他 参考リンク • Xcode 6 allows VECTOR image assets… any idea how to use them? • USING VECTOR IMAGES IN XCODE 6 • [Xcode 6] Asset Catalog でベクターが扱えるようにな りました！ • Xcode6でベクター画像を利用する。 • iOSの@3x対応：Vector画像とImageAssets
