皆様には大変ご迷惑をおかけしました。そのお詫びとして一定期間限定でノリオ作成方を公開することと致しました。
今回は一番簡単なS2シャーシに小径ローハイトの組み合わせで作り方を載せたいと思います。
ほぼ我流ですので本家とは違いが生じてしまっています。
【用意する物】

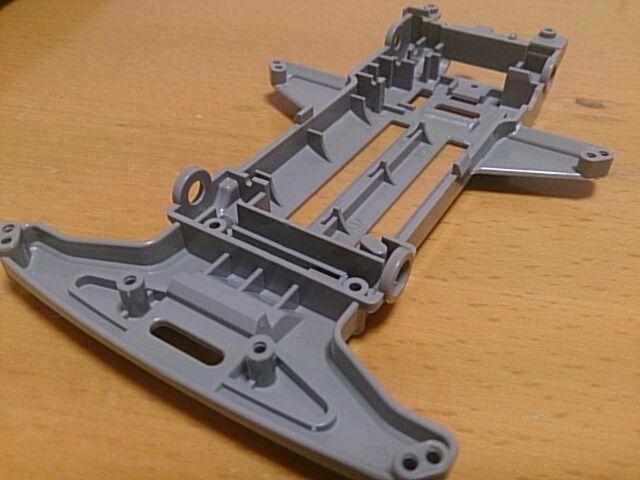

・S2シャーシ
・カーボンマルチプレート×2
・マルチプレート(カーボンでもFRPでも可)
・マルチワイドリアステー×2
・ARシャーシサイドマスダンパーセット
・スライドダンパースプリング(ソフト1個)
他ビス、ワッシャー、スぺーサー、ナット類多数
【アームプレートの作成】

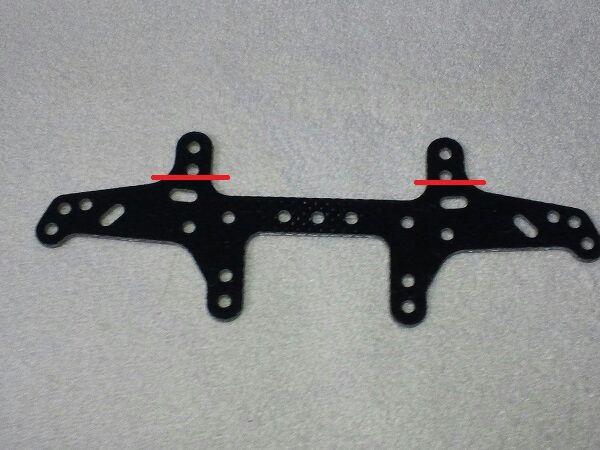

まずカーボンマルチプレートを写真赤線部分を切ります。
これを2枚用意。
アームプレートは細くしてしまいますのでFRPでは強度が不足してしまいます。かならずカーボンで作成してください。
カーボンの加工は電動ミニリューターを使用すると簡単に出来ます。
自分は金銭的にあまり工具の方にまで掛けられませんのでダイソーの物を愛用しています。

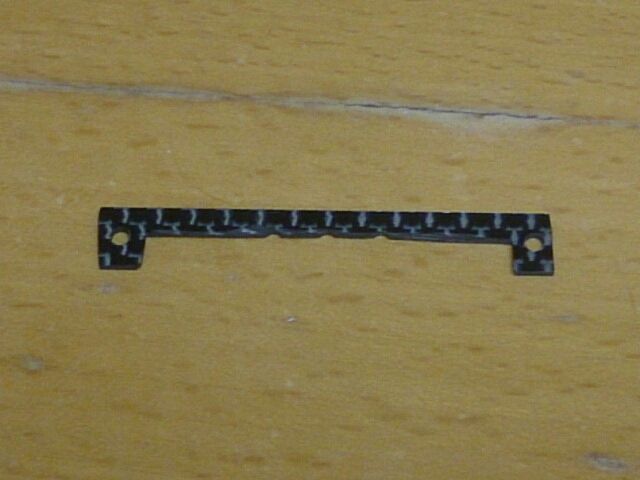

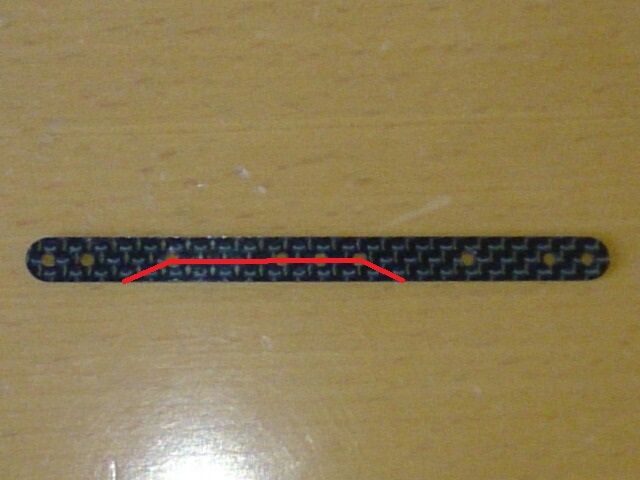

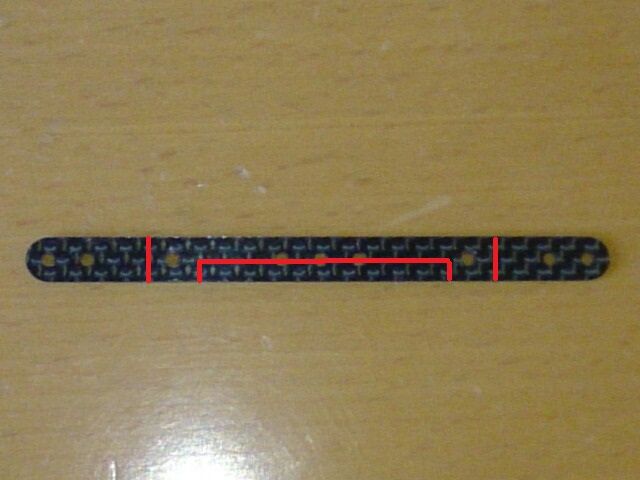

今度はマルチプレート1枚を写真赤線部分を切ります。
こちらのプレートは左右のアームを連動させる為の物ですのでFRPでも十分です。カーボンの方が固い分連動性が高い感じがします。
ま、そこまで変わらない気がします。

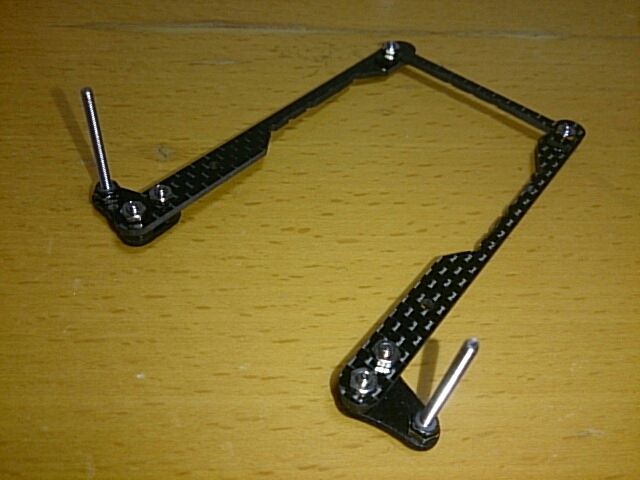

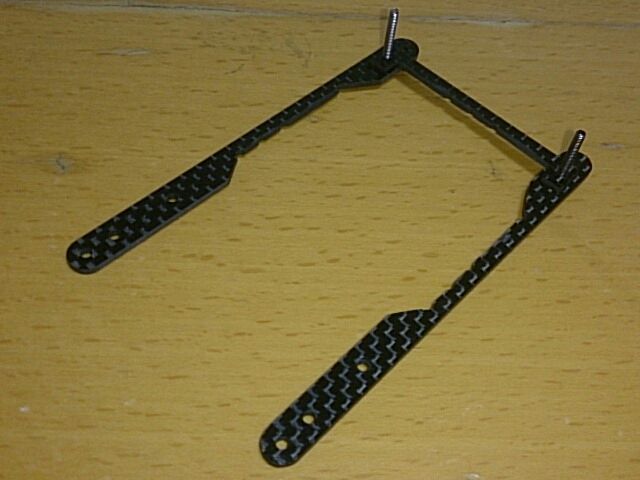

これらを瞬間接着剤で固定します。
長めのビス等通して接着するとやりやすいです。

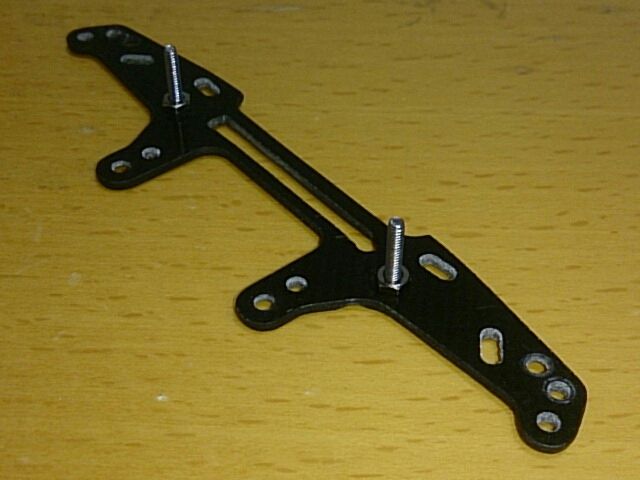

固まったらビス止めします。
【マスダンパーの受け皿作成】

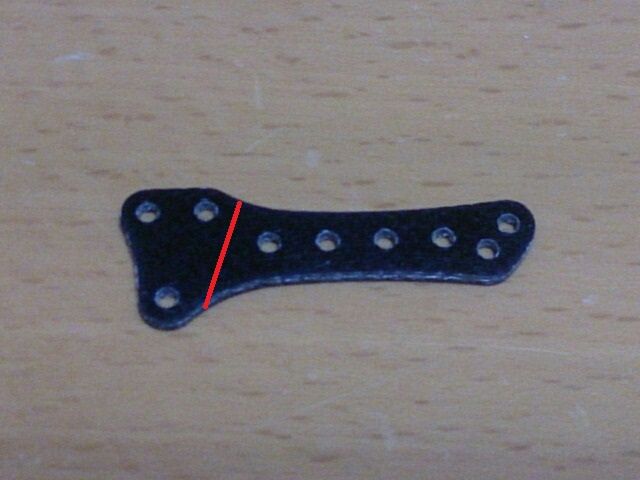

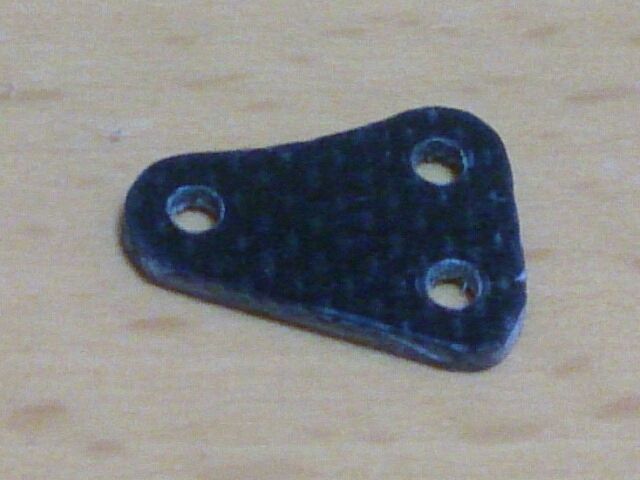

ARサイドマスダンパーセット付属のプレートを写真赤線部分を切ります。

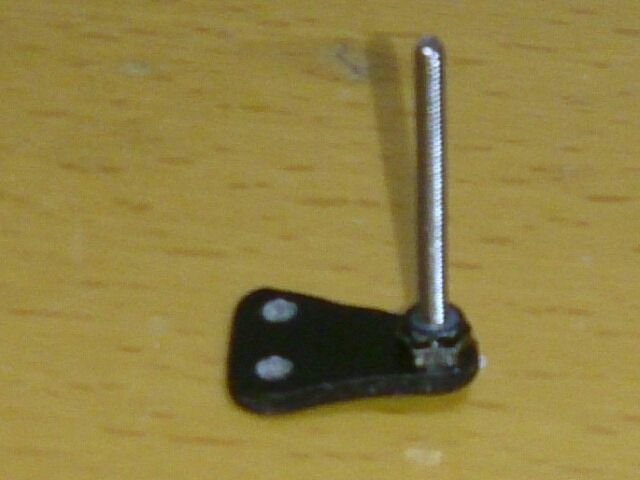

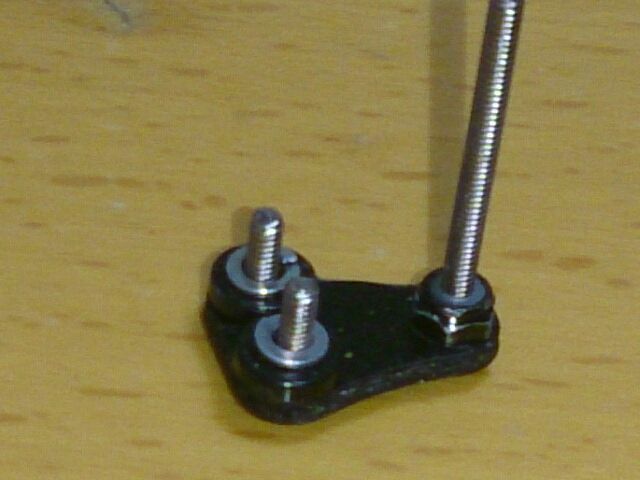

マスダンを設置するためのビスを取り付けます。
ビスを2本通し、1.5mmのスぺーサー(写真ではプラ軸受けで代用)とスプリングワッシャーを通します。
これを2個用意します。
アームプレートに取り付けます。
弧の字形の方を前にするとマスダンの位置が前よりになります。
【リアアンダープレートの作成と設置】
マルチワイドリアプレートを1枚写真赤線分を切ります。
肉抜きされてますが気にしないで下さいw

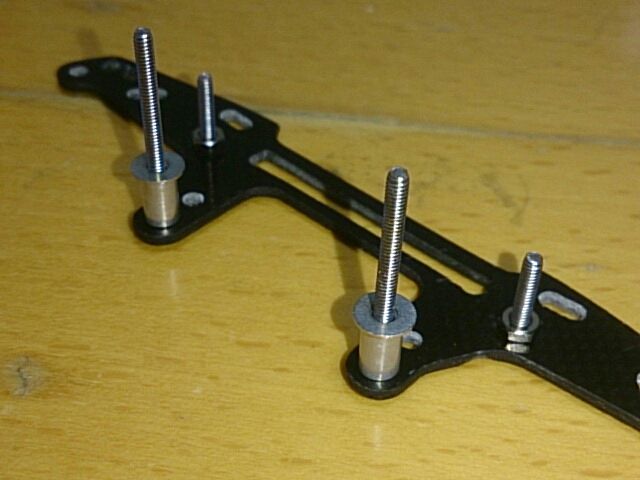

写真の位置にビスを取り付けます。
プレート根本にビスを通し6.7mmスぺーサーとワッシャーを通します。

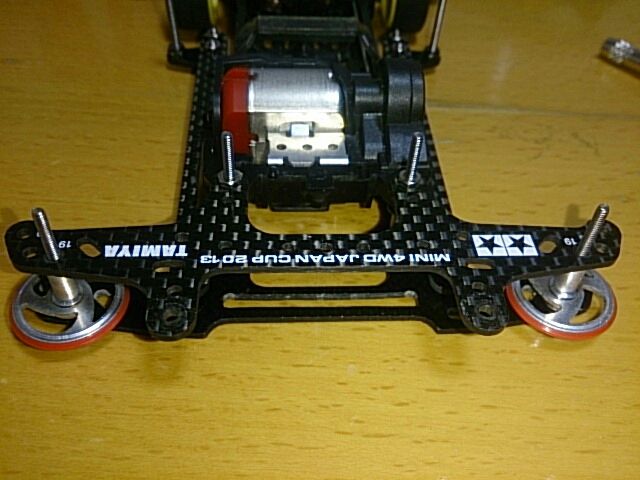

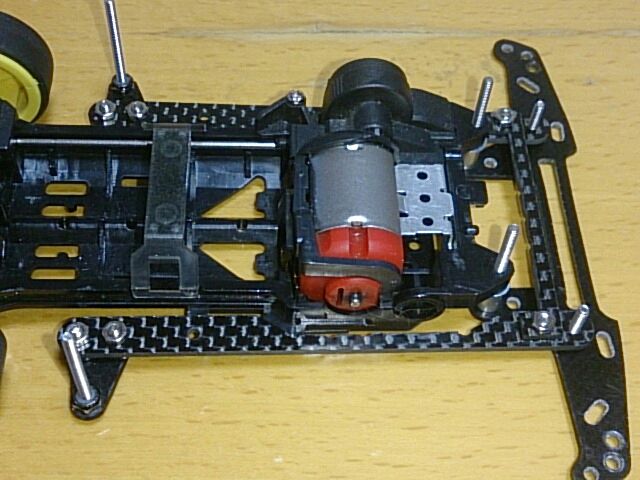

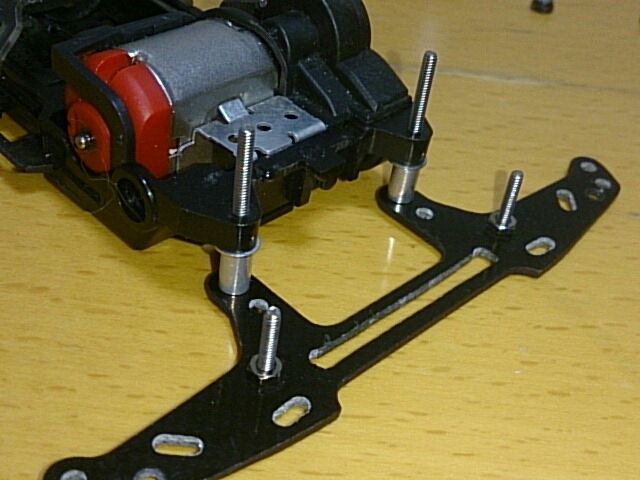

これをシャーシに取り付けます。
【アームプレートの取り付け】
アンダープレートにアームプレートを設置します。

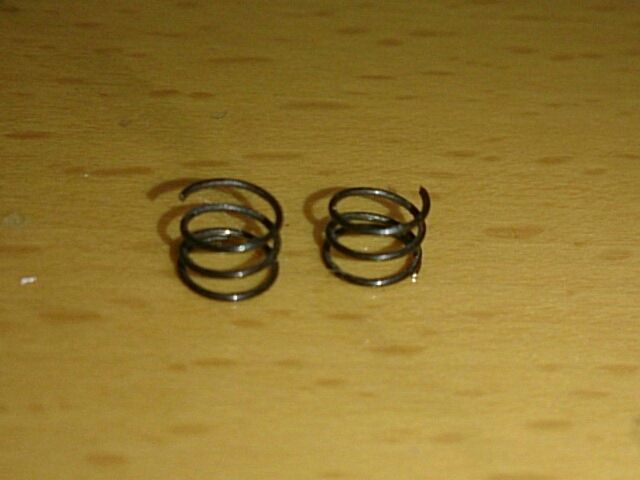

スライドダンパースプリングを半分に切ります。
半分に切ったスプリングをアームプレート上部に取り付けロックナットで固定します。
この時ロックナットは逆付けするとスプリングがずれにくくなりますのでおすすめです。
【ローラー類、マルチワイドリアプレートの取り付け】
アンダープレートにビスを通し、ローラーと6.7mmスぺーサーを通します。
その上にマルチワイドリアプレートを通しシャーシとの接合部をナット止めします。
その上にスタビ類や上段ローラーを取り付けます。
【マスダンパーの取り付け】

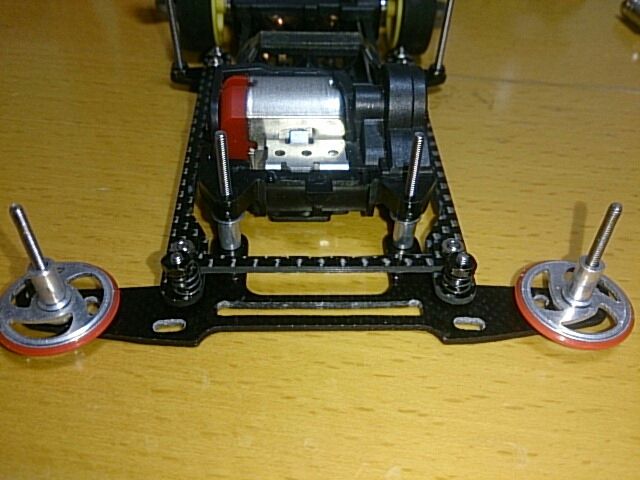

ARサイドマスダンパーセット付属のマスダンパーを取り付けます。

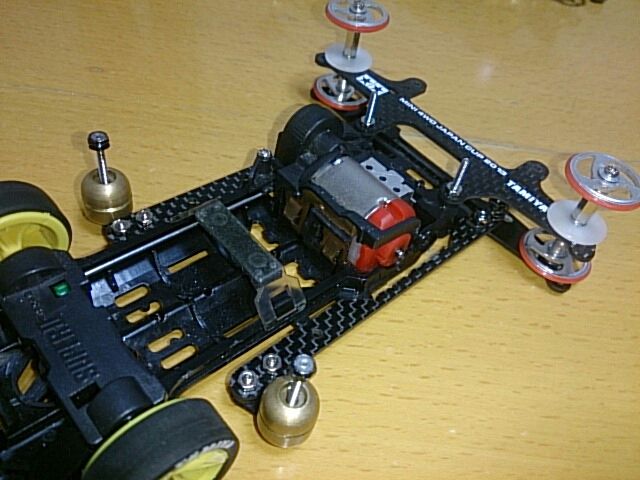

これでS2ノリオの完成です。
リアホイールはアームに接触しないようフルカウル系のワイドタイプの物を使用してください。
他の径のタイヤを使用する際はリアアンダープレート、ローラーの高さを調整する必要が有ります。

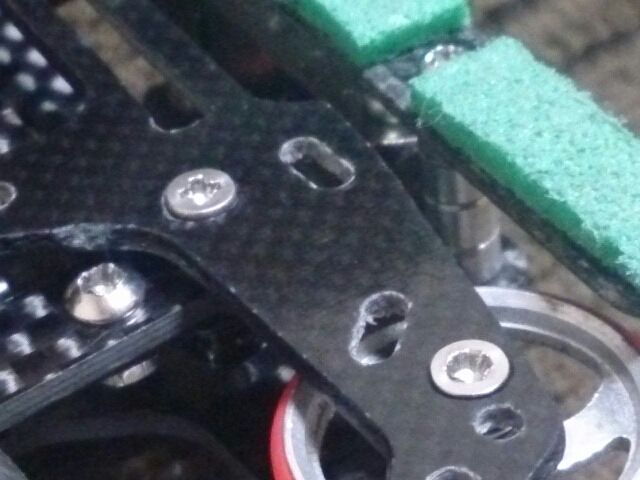

ちなみにアンダープレートに取り付けるビスを皿ビスに変更すると芝等に引っ掛かりにくくなりオススメです。
1ヶ月ほど公開しようかと思っています。
こんな拙い自分ですが今後とも等ブログ共々よろしくお願い致します。
