2012-02-22
SMC PENTAX-DAL 18-55mm F3.5-5.6AL ズームレンズの分解・組み立て (part-3)
組み立て手順(その1)は SMC PENTAX-DAL 18-55mm F3.5-5.6AL ズームレンズの分解・組み立て (part-2) を参照してください。
組み立て手順(その2)
30 組み上がったレンズユニットに外枠をかぶせますが、前もって以下の2点を理解しておきます。
まず下記写真1枚目に示す鏡筒の突起が写真2枚目に示す外枠内側の受け部にかみ合うよう組立てます。
また下記写真1枚目に示す鏡筒の凹みは写真2枚目に示す外枠内側の金具(ズームリングの回転に合わせて移動します)にかみ合うよう組立てます。
31 外枠を上から真っすぐにレンズユニットにかぶせます。この時、分解時にレンズユニットと外枠につけた位置マークが一直線になるようにしてかぶせるとステップ30の各かみ合わせが正しくかみ合いやすくなります。
なお、外枠を挿入する直前にレンズユニットに付けた各マークは写真一番下(レンズ前面)の1カ所を残して前もって外してください。
32 写真の絞り連動レバーが通る切り欠き部分の位置がピタリとマッチしているかどうかを確認します。
この位置が合わない場合はステップ21のかみ合わせ、またはステップ30のかみ合わせのいずれかが合っていない可能性があります。

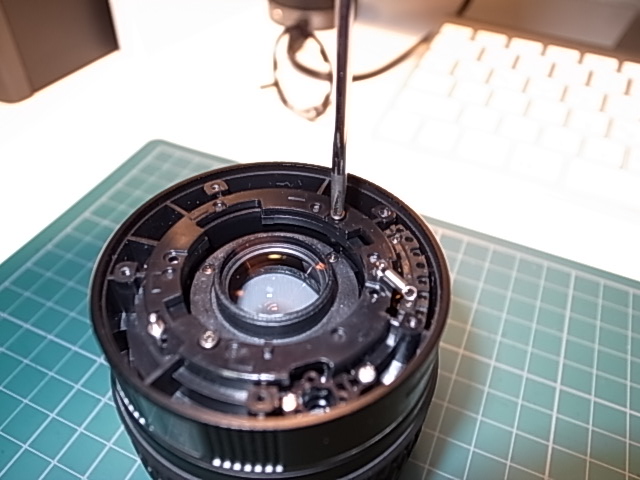

33 写真のねじを2本だけ仮締めします。その状態でズームリングとピントリングがそれぞれ端から端までスムーズに回るかどうかを確認します。いずれかのリングが途中までしか回らない場合は各リングのかみ合わせがどこかで合っていないため、再度各部を確認します。
特にズームリングが途中までしか回らない場合はステップ21のかみ合わせ、ステップ26の内部レンズ、またはステップ30のかみ合わせのいずれかが合っていない可能性があります。
34 ステップ33の残りの2本のねじも仮止めし、隙間にスペーサを挿入したら4本のねじを本締めして固定します。
35 分解手順のステップ5,6,7で外したリング状プレート、モーターシャフト、絞り連動リングをそれぞれ取り付けます。
36 写真の位置にスプリングを挿入します。
37 マウントに付いている各接点端子のスプリングが正しくボディー側の穴に入る事を確認しながら、丁寧にマウントをかぶせ、5本のねじでマウントを固定します。
以上で組立て完了です。
おつかれさまでした。
