フォーマットコンバーター（コンポーネント映像＋アナログ音声／同軸デジタル音声⇒HDMI（DVI-Dシングルリンク）信号　変換器）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
ST-YH01は、コンポーネント映像信号と、RCAコネクタ×2のアナログ音声信号（L/R）およびRCAコネクタの同軸デジタル音声を、最大1080pまでのHDMI信号に変換するフォーマットコンバーターです。
480iから1080pまでのコンポーネント映像信号を、HDMI映像信号に変換して出力します。
また、アナログ音声信号を48KHzのリニアPCMデジタル音声信号に変換する機能も備えており、、同様にRCAコネクタの同軸デジタル音声信号も、HDMI信号として映像と同時出力することが可能です。
また、コンポーネント映像－D端子映像変換ケーブルと併用することで、D端子映像をHDMI映像に変換することもできます。
高画質高精細の映像信号を要する、プロフェッショナル向け用途や、コンポーネント映像やD端子の入力端子を持たない大画面テレビでの使用に最適です。

【特長】
●最大1080pまでのコンポーネント映像信号を、HDMI映像に変換。

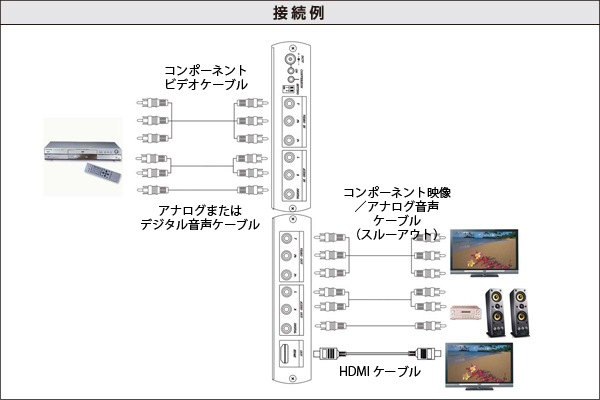

●スルーアウト端子を使い、入力信号を無変換でそのまま出力することも可能。
●アナログ音声の入力信号（L/R RCAコネクタ×2）を、HDMI端子から48KHz/16bitリニアPCM形式に変換し、HDMI端子から映像と同時出力可能。
●同軸デジタル音声の入力信号も、HDMI端子から映像と同時出力可能。
※ただし、アナログ音声信号をスルーアウト側の同軸デジタル端子より変換出力することは出来ません。
●HDMI1.2、HDCP1.1、DVI1.0の各規格に準拠。
●HDMI－DVI-Dシングルリンク変換ケーブルを使うことで、DVI-Dシングルリンクでの出力も可能です（ただし、変換されたDVI-D端子から音声出力することはできません）。
●ドライバソフトウェアなどのインストールは不要で、接続後直ちにお使いいただけます。
●外形寸法 ： W 140mm×D 96mm×H 32mm>
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
※本機には画面解像度の変換機能（スケーリング機能）はありませんのでご注意ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

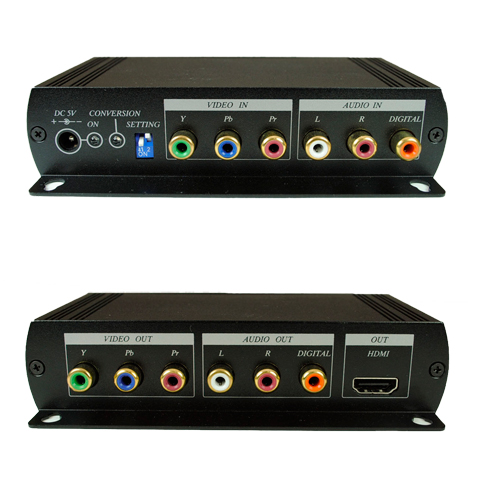

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
HDMIケーブル（Ver 1.3規格：カテゴリー2対応）
HDMI-DVI変換ケーブル（Ver 1.3規格：カテゴリー2対応）
D端子ビデオケーブル　（D端子－コンポーネント端子：RCAオス×3）
ビデオケーブル コンポーネント端子　RCAオス×3－RCAオス×3
ビデオケーブル コンポーネント端子　RCAオス×3－RCAオス×3 （直径7mmの3芯同軸タイプ、OFC電線）
オーディオケーブル　［RCAオス×2－RCAオス×2］
オーディオケーブル　［ステレオミニプラグ（L型）－RCAオス×2］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　コンポーネントビデオ（RCA）端子およびアナログ音声（L/R　RCA×2）端子を持つTVカメラ、DVDプレーヤー、家庭用ゲーム機、BS/CSチューナーなど
■対応ディスプレイ　：　HDMI端子を持つテレビおよびディスプレイなど
■対応オーディオ機器　：　アナログ音声（L/R　RCA×2）端子および同軸デジタル音声端子を持つ各種プレーヤー、アンプ、アクティブスピーカー、テレビなど

【ご注意】
◆当コンバータは、HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などでは、正常に動作しない場合があります。特にHDMI Ver1.3で規定されているCEC信号以外の、映像機器メーカー固有のコントロール信号などを送受信する機器との組み合わせでは、正常に動作しませんのでご注意ください。
◆本機はモノクロ映像信号の入出力には対応しておりません。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずソース機器とモニターを直接接続した場合の画像ほどの映像品質にはならないことを、予めご了承ください。
◆本機は解像度やリフレッシュレートやアスペクト比（画面縦横比）の自動調整機能や自動変換機能を有しておりません。出力される映像の解像度・リフレッシュレートは入力時のものと同一です（例：480pで入力した場合は出力も480pとなります）。
よって出力機器（例えばDVDプレイヤー、BDプレイヤー等）の解像度やリフレッシュレートに対して入力機器（例えば液晶テレビ）の解像度やリフレッシュレートが対応していることを必ずご確認ください。また、入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合も、正常に表示することはできませんのでご注意ください。
◆DVD/BDプレイヤー等の映像機器からの入力信号の特性や、表示するディスプレイの感度によって画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）やゴーストの発生は、使用するケーブルのグレードや使用環境、およびビデオデッキやDVDプレーヤーやディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（信号を変換しない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆本機がHDMI端子から出力可能な音声信号は、48KHz/16bit　リニアPCMのみとなります。このフォーマットに対応していない表示機器をご使用の場合、音声が正常に出ない場合があります。
◆スルーアウト端子に音響機器を接続する際は、必ず入力で使用している端子にのみケーブル・機器を接続してください（入力で使用していない端子には何も接続しないでください）。
◆本機を複数台カスケード接続（連結接続）して使用したり、5mを超えるケーブルで接続する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプターなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別のパソコンやテレビ、AV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
