４／３（火）のBlogで書いたとおりライブカードの改造(移植)方法について簡単に書きますね。

まぁ、オレがこのLivedoor Blogの使い方をマスターできてないってこともあって画像が１枚しか掲載できないんで十分な説明は難しいんですが・・・。（Livedoor Blogで画像を文中に複数挿入する方法おしえてくださいｗ）


で、移植するためにはチップとアンテナの位置を知る必要があるわけなんですが、逆にこれが分かってしまえば後は簡単です。

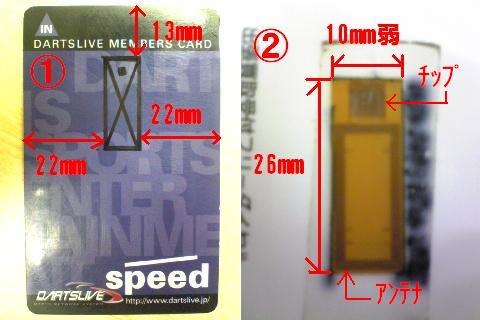

ライブカード上のチップ＆アンテナの埋め込み位置は、画像の１の通りです。
黒マジックで四角を描いてますが、この位置のカードの表面側にあります。

またチップとアンテナは画像２のように配置されています。
ちょっと茶色がかったフィルム基盤の上の部分に約２ｍｍ四方で厚さ１ｍｍ以下のチップが隠れています。この画像だと「ﾁｯﾌﾟ」って記載している部分の下(フィルムをめくった位置)になります。
また茶色フィルムの下側５分の４を締めている四角い線のようなものはアンテナになっています。これはこの茶色のフィルム基盤に埋め込まれています。(チップはフィルム基盤から外れます)


取り出し方の手順ですが、、、

１．ライブカードを準備する。（自信がない人は使用中ではなく未使用のものを使ったほうがいいかも）
２．カードの表面に画像１を参考にフィルム基盤の位置をマジックで書く。
３．ハサミを使用してこのマジックで書いた部分を切り取る。(マジックの内側は切っちゃダメ)
４．このマジックの箇所をスレスレで切ると、カード表面の皮１枚が剥がせる。
　　上手く剥がせると画像２のフィルム基盤が出現します。
５．次にこのフィルム基盤をカードから丁寧に剥がす。
　　チップと連結している部分は剥がれにくいので頑張ってください。破れたらＮＧデス
６．アンテナが張られているフィルム基盤が剥がれたら、次はチップを掘り出す。
　　このチップの掘り出し作業が一番ムズカシイかも？！ピンセットあった方がいいよ。
　　コレでまずは抜き出すことが完了！
７．移植したいカードのチップを埋め込む位置にカッターなどを使ってチップの厚さ分の穴を掘る。
　　オレはカッターなんかを使ってホジって穴を開けてます。(貫通しちゃダメです)
８．その穴にライブカードと同じ向きでチップを埋め込む。
９．ライブカードと同様の位置に先ほど剥がしたフィルム基盤(アンテナ)を貼り付ける。
　　このとき、フィルム基盤とチップの接点が合うように気をつけてください！
１０．あとはセロハンテープなどではがれないようにしっかりとめる。
１１．念のためカード番号なんかを新しいカードにもメモっといたほうがいいです。

これで完成です！！
あとは成功したかどうかをライブに挿してカード名が表示されるかどうかチェックです！

なお、作業のポイントですが。。。
●マジック部分をハサミで切り抜くときは、できるだめスレスレまで切ること。
　スレスレまで切ることにより、カード表面の１皮がはがれやすくなります。
　(フィルム基盤上のコーティングだけは剥がれやすいため）
●フィルム基盤はシール状になっており、丁寧に剥がせばキレイにはがれます。
　ココでアンテナを切断しちゃったらダメでっせ！
●チップとアンテナは引っ付けたまま剥がすのは多分無理です。
　切り離しても問題ないことは確認済みなんで、フィルム基盤を剥がしてから、チップを別に剥がしてください。
●新カードに掘る穴はチップのサイズに合わせてください。
　深く掘りすぎるとフィルム基盤の接点とチップが接しなくなり失敗しちゃいます。
　まぁ、でっ張ったままでもいいなら穴を掘る必要はないですが・・・
　オレはチップがデっ張ってるとチップが壊れやすいと思って穴を掘ってます
●チップを新カードに貼るときは、表裏を間違えないほうがいいです。
　検証したわけじゃないけど、ライブカードに埋め込まれたのと同じように表裏をあわせといた方が無難です。(ちなみに、チップだけ見ても表裏の判断はつきません）


以上デス！！
文章ばかりの説明なんで分かり難いかもしれませんが、皆さん頑張ってヘンテコなライブカード作ってくださいねんｗ

自信ない人は、会った時にでも言ってくれれば作成してあげてもいいですよ。(^_-)-☆
