お金をかけない電波遊びっという事で、特小用八木アンテナもどきＨＲ３号を発表したいと思います。やっと、良い結果が出たみたいですよ〜。

特小のアンテナは、改造禁止である為、直接特小には改造は行わず、前後に導波器と反射器となるエレメントを並べるだけの簡単な工作で良い効果を出そうというものです。

まずは、過去のアンテナからご紹介しましょう。

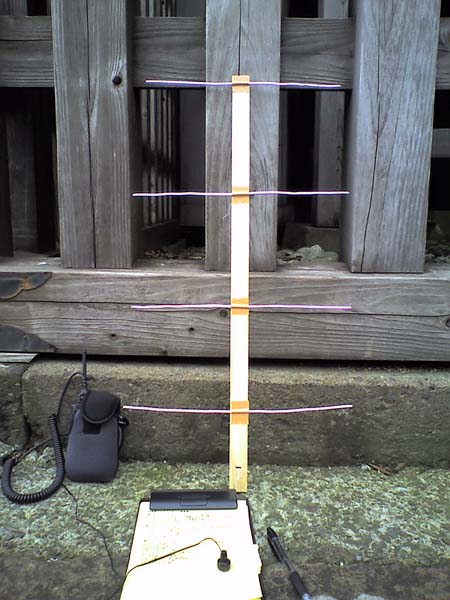

■特小用八木アンテナＨＲ１号

２００６年７月３０日に、丹沢山系の大山 山頂で使用

ブームは、木製の棒で作りました。放射器である特小の前方に、導波器となるエレメントを４本を並べた八木アンテナです。

導波器となるエレメントは、ブームに布製ガムテープで貼り付けています。特小は、ブームに固定できず、手で特小とブームを一緒に持っていたので、かなり疲れました。

この八木アンテナは、使ってみたものの、効果を知る事が出来ず、役立ったのかどうかは今も不明です。(笑)　っという事で、特小用八木アンテナＨＲ１号は、自己満足で終わったアンテナでした。

制作費：　ガムテープ ＋ ブームの木 ＋ 直径３ｍｍの針金 ＝ １０００円以内

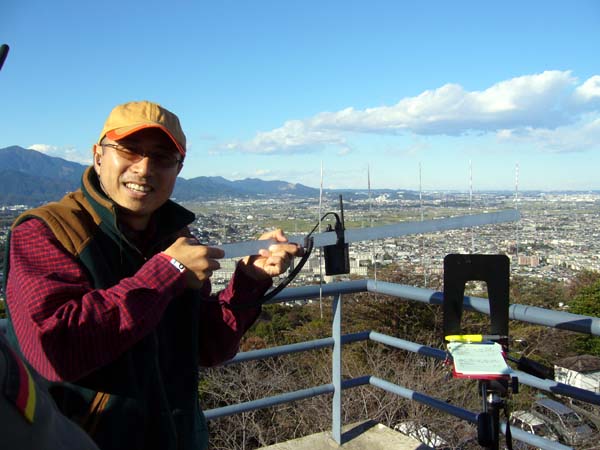

■特小用八木アンテナＨＲ２号

２００６年１１月１２日に、平塚市湘南平で使用

基本は、特小用八木アンテナＨＲ１号と同じで、ブームをアルミ平棒に変更し、放射器である特小の後ろに、反射器を追加したもの。

ブームを、木製からアルミ平棒にした理由は、特小のベルトクリップを利用して、特小をブームに固定したかったからです。

その為、ブームは堅めで強度が必要だと考え、少し重いがアルミ平棒を選びました。また、シルバーが八木アンテナっぽくてカッコイイという単純な素人考えもありました。

アルミ平棒は、幅が３ｃｍもあり、また絶縁体ではない為、悪い影響も出ていたように思われます。

効果測定は、特小用八木アンテナＨＲ２号の前方に、ホイップアンテナを外してアッテネーターを動作させてたアマチュア無線機ＶＸ７を置き、特小周波数を受信させてシグナルを測定しました。

結果は、八木アンテナ無しの時にＳメーターが６まで振っていたのに、八木アンテナ有りの時にＳメーターが５〜４まで下がってしまった。

つまり、八木アンテナにする事でシグナルが下がってしまうという逆効果が起きてしまったのです。

ただし、指向性は出ていました。八木アンテナにした状態で、電波をＭ５で受信している時に、アンテナを向きを変えると、パッタリと音声が消えて特小のＳメーターが振らなくなり、またアンテナの向きを戻すと、Ｍ５で強力に受信しました。

ブームの幅、アルミという素材、特小（放射器）の設置位置、放射器の位置などを変える事で、良い結果を出したいという課題を残して実験は終了となりました。

★実験作業を手伝ってくれたカナガワＹＫ５４局、エビナＡ１局に心より感謝します。

制作費：　前回のガムテープの残り ＋ ブームのアルミ平棒（約５００円） ＋ 前回の直径３ｍｍの針金を使用 ＝ 約５００円

■特小用八木アンテナＨＲ３号

２００６年１１月１８日に、自宅マンションの部屋の中で実験

（写真は上から、ＨＲ１号の木製ブーム、ＨＲ２号のアルミ製ブーム、特小用八木アンテナＨＲ３号）

前回の失敗から、特小用八木アンテナＨＲ２号のブームをまず取り替える事にした。

買って来たのは、塩ビノンスリップという、塩ビ素材で出来ている、階段等の段差で使うすべり止めです。長さは９１０ｍｍで、５００円ぐらいです。

あとは、前回の特小用八木アンテナＨＲ２号と全く同じ設計。

八木アンテナ効果の測定方法も、前回と同じ方法で、特小用八木アンテナＨＲ３号の前方に、ホイップアンテナを外してアッテネーターを動作させてたアマチュア無線機ＶＸ６を置き、特小周波数を受信させてシグナルを測定しました。

実験は八木アンテナを使用した時と、使用しなかった時の結果を比較して、その効果を見ました。比較に際して、特小の位置が変わってしまう結果も狂うので、同じ位置になるような工夫を行い正確さを高めました。

その結果は、特小用八木アンテナＨＲ３号では、八木アンテナ無しの時にＳメーターが１を振っていたのに、八木アンテナ有りの時にＳメーターが７まで上がりました。八木有りの方が格段にＳメーターが上がります。

同様に、前回実験を行った、アルミ製のブームを用いた特小用八木アンテナＨＲ２号についても、測定し直してみました。

特小用八木アンテナＨＲ２号は、前回の実験ではＳメーターが下がったのですが、今回の実験ではＳメータは少しですが上がりました。前回の実験では、八木有りの時と無しの時の、特小の位置にズレがあったのかもしれません。

実験結果としては、八木アンテナ有りの方が、無しの時よりも良い結果で、しかも、ブームはアルミよりも、塩ビの方が、かなり良い結果となりました。

もちろん、八木アンテナを向きを変えると、全く受信しなくなりましたので、指向性も出ているようでした。

この結果で、成功と判断して良いのでしょうか？この記事を読んだ方からのコメントをお待ちしております。

制作費：　前回のガムテープの残り ＋ ブームの塩ビノンスリップ（約５００円） ＋ 前回の直径３ｍｍの針金を使用 ＝ 約５００円

特小用八木アンテナＨＲ３号の設計

部品は
・直径３ｍｍの針金（日曜大工コーナーより園芸コーナーのが安かった）
・長さ９１０ｍｍの塩ビノンスリップ（階段等のすべり止め）
・幅２５ｍｍの細い布製ガムテープ

導波器は針金で作りました。

前方から、導波器Ａ、導波器Ｂ、導波器Ｃ、導波器Ｄ、放射器に特小、反射器Ｅ

　導波器Ａ　２８７ｍｍ

（１７０ｍｍの間隔）

　導波器Ｂ　３１４ｍｍ

（１６４ｍｍの間隔）

　導波器Ｃ　３１４ｍｍ

（１５０ｍｍの間隔）

　導波器Ｄ　３２４ｍｍ

（７８ｍｍの間隔）

　実験時、特小は ALINCO　Ｐ２０　を使用

（６６ｍｍの間隔）

　反射器Ｅ　３５０ｍｍ

エレメントはブームに直角に交差するように、ガムテープで固定

上記寸法は、４３０八木アンテナを４２２ＭＨｚで計算し直したものになります。

とても簡単なアンテナのようですが、お馬鹿な私は、ここまでくるのに、多くの方に、助言頂いたり、ご協力いただきました。こころより感謝致します。

★特に、トウキョウＣＡ５２局、トウキョウＪＡ３１０局、カナガワＡＣ７３４局には、沢山のアドバイスや情報提供に感謝しております。その他、ご協力頂いきました各局にも心より感謝しております。

特小用八木アンテナＨＲ３号」から、「特小用八木もどきＨＲ３号」に名前を改めました。

特小用八木もどきＨＲ３号を改良しました。

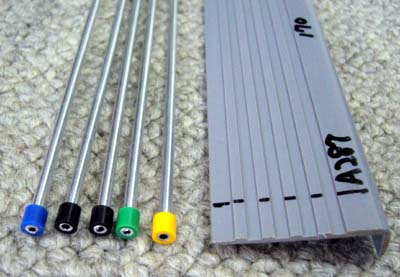

針金エレメントを、アルミパイプ エレメントに変更しました。

同じ直径３mmのエレメントですが、中が空洞でとても軽いです。それに、購入時点で丸めてあった針金と異なり、エレメントも真っ直ぐです。

そして、安全の為、エレメントの両端にアイロンビーズを取り付けました。アイロンビーズの穴がちょうど３ｍｍのようで、ピッタリとハマり、動きません。

大山山頂では、チャンネル数の少ない特小では、空きがほとんどありません。

っが、八木もどきを使う事で、混信を避けることが出来ます。
向きを変えると全く混信が入らなくなります。

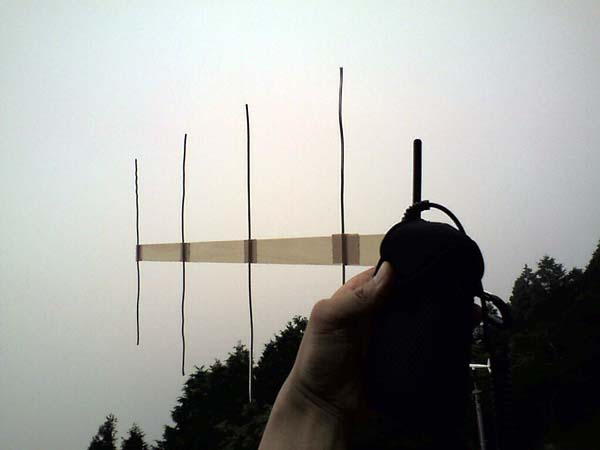

 上の写真は、大山山頂で組み立てた時の写真

アイロンビーズとは、これです。オモチャ屋さんに売ってますよ。
