HDL-GTの容量拡張をまとめようと言い出したのにも関わらず
すでに1年がたちそうです。

すでに何をどうやったかをまとめるのに腰がすっかり重たくなっていますが
teratermの作業ログを元にまとめていきたいと思います。

尚、この手順を実際に試し、上手く行こうが
上手くまいが責任は負いかねますのでご了承ください。
（まぁ、当たり前ですが自己責任で）


◆　作業の流れ　◆（確かこんな感じです。）
0. OSが入っている元DISKをコピーしたより容量の大きなHDDを準備
　　（HDL-GT1.0からHDL-GT4.0への改造なら250GBのHDDの内容を1TBへコピーしたもの）

1．Telnet可能ファームを適応する

2．システムの環境設定を変更。

3．HDD用のパラメーターを変更する。

4．RAIDの再構築。


◆　解説　◆
基本的にHDL-GTシリーズのディスクの処理は作りこまれたシェルを元に動作しているだけにすぎず、
上位のHDDがあれば筐体は何の変更もなしに動きます。（製品仕様として当然ですが）

なので、その辺を利用して、HDL-GTに今格納されているHDDは上位のものなんだと認識させれば、
あとはシステム側で自動的にディスクを最適化してくれます。
HDDのコピーは以前書いたように　ddコマンド　を利用してください。
もし技術的に不安があるなら、これdo台PRO などを利用してください。


◆　手順　◆
0.ディスク構成は下記の通りにすると早く作業が終わると思います。
[1]　元ディスクからコピーした上位HDD
[2]　元ディスク
[3]　元ディスク
[4]　元ディスク

1．#mount -o remount,rw,noatime /
　ファイルシステムの基本的な部分全てがリードオンリーによる保護が掛けられている為、ライト可能な状態にマウントし直します。

2. #cd /var/tmp/
modelファイルが存在する階層に移動します。

sh-2.05b# ls -l
-rw-r--r-- 1 root root 10 Oct 21 20:12 model


3．#vi /var/tmp/model
HDL-GTR2.0 などと書かれているはずですので、
それを変更したいモデルに書き換えます。

HDL-GT2.0　（500GB×4台）
HDL-GT3.0　（750GB×4台）
HDL-GT4.0　（1TB×4台）

HDL-GTR2.0　（500GB×4台）
HDL-GTR3.0　（750GB×4台）
HDL-GTR4.0　（1TB×4台）

このファイルはシステム起動時にHDDに記録されている
「 disklabel_model 」と言う項目を元に吐き出しているファイルであり、
HDDのフォーマット処理の際に参照されています。（…記憶が確かならですが）

『フォーマット前のディスクに書き込まれている内容』
sata1
model WDC WD10EACS-00ZJB0
disklabel_errorcount 0
disklabel_ident SAMSUNG_HD501LJ:S0Z4J1C3P01111
disklabel_magic HDLG
disklabel_port
fs_all 0
identifier _WD10EACS-00ZJB0:WD-WCASJ2345678
fs_used 0
can_spindown 1
capacity_part 972125279
mounted 0
disklabel_usage RAID
enable 1
disklabel_raidmode raid0
smart_status 0
fs_free 0
disklabel_name HDL-GTR
device sda6
disklabel_model HDL-GTR2.0
capacity_whole 1953525168
disklabel_version 0002
filesystem md_partition
disklabel_mindisk 4
spindown 0


『フォーマット後のディスクに書き込まれている内容』
sata1
model WDC WD10EACS-00ZJB0
disklabel_errorcount 0
disklabel_ident _WD10EACS-00ZJB0:WD-WCASJ2345678
disklabel_magic HDLG
disklabel_port
fs_all 0
fs_used 0
identifier _WD10EACS-00ZJB0:WD-WCASJ2345678
can_spindown 1
capacity_part 1949086124
mounted 0
disklabel_usage RAID
enable 1
disklabel_raidmode raid0
fs_free 0
smart_status 0
disklabel_name HDL-GTR
device sdd6
disklabel_model HDL-GTR4.0
capacity_whole 1953525168
disklabel_version 0002
filesystem md_partition
disklabel_mindisk 4
spindown 0


4．ディスク[2]，[3]，[4]を抜き、まっさらな上位HDDを格納し再構築モードで復旧させます。
※　ここは実績ないのでもしダメなら↓で。

[注意]
たしかHDL-GTが4台目だけ別ディスク扱いできる処理があり、
その部分を利用する形になるんですが、WEB管理画面から
暗号化RAID5と通常RAID5を行ったり来たりさせると「/var/tmp/model」を元に
4台目のHDDだけdisklabel_modelが書き換えられるのです。

私のGTR場合、バカだったのでHDDの4台目の抜いて刺してと
都度暗号化RAID5と通常RAID5を行ったり来たりしながら
ディスク1つずつ4回も繰り返して、disklabel_modelの書き換え処理をしてました。
なので、少しずつ（500GB）容量がUpしていったと言う訳です。

1台できたら、それでブートして再構築モードで復旧させるか、ddコマンドで全部コピーして使えば圧倒的に早かったと後になって思いました。

5．再構築が終わったら、WEB管理画面からボリューム設定を変更し、ディスクの最適化を行います。
※　これをやらないと、パーテーションがリサイズされないはずなので。


以上、記憶を呼び起こしながら、手順化してみました。
不備等あるかと思いますが、その辺はご指摘いただければ修正したいと思います。




◆新品購入なら◆

I-O DATA 高信頼RAID 5対応LAN接続型ハードディスク 1.0TB HDL-GT1.0 アイ・オー・データ このアイテムの詳細を見る

◆アウトレットで格安購入　ioPLAZA【アイ・オー・データ直販サイト】◆


I-O DATA 高信頼RAID 5対応LAN接続型ハードディスク 1.0TB HDL-GT1.0

さて、初代PS以降、ゲームするための機器としては、
Nintendo DSくらいしか持っていない。

プレイしたいゲームがないってのが理由だったりしますが…。
※ そう言えば、ワンダースワンカラーは買ったなぁ…。FF3出るって言ってたから。

で、DLNAプレイヤーが無いのでDLNAが試せなかったりしたんですが、
PS3を購入したことで試すことができそうです。

ただ、個人的にDLNAは必要ない訳で、
じゃあ、なぜPS3を買ったのかと言えば、
BDプレイヤーとしてなのです。

私の持つ BW200 や LF-MB121などのBD再生可能機器では市販のBDタイトル再生できないので。

それはそうと、HDL-GTR2.0の元ディスクがオークションで2台売れた。
たぶんあと1回は確実に出品する予定。

フォーマットして普通に使っても良いんだよなぁ…って思うようになって来てるけど。

/etc 配下にはこんなファイルがある。

/etc/init.d/dlna
lrwxrwxrwx 1 root root 23 Oct 15 16:59 dlna -> /mnt/hda5/dmsf/dmsfctrl

シンボリックリンクで、/mnt/hda5/dmsf/dmsfctrlを指していることがわかる。
でもって、dmsfctrl が何かと言えば、
言わずと知れた DiXiM Storage Server の起動シェルのようです。
引数（start/stop/restart）いれて、起動してしまえばDLNAは有効化しそうですね。

じゃあ、こいつをキックするには
直接コンソールで起動するか、
/etc/rc2.d　に登録するだけっぽい

さて、試すかなと、思ったけど
DLNA対応プレイヤーないから意味ないね。
有効化は可能ってことで取りあえず終了です。

DLNA機能はHDL-GTには搭載されているが、
HDL-GTRには搭載されていない。

しかし、HDL-GTとHDL-GTRにHW的な差は無い。
つまるところ、HDL-GTRはDLNAをONにすることで、
HDL-GTR with DLNAとする事が出来る。
某作品的に言うならば、HDL-GTR EXまたはDXだろうか。

もちろん、HDL-GTをGTR化する事も出来る可能性もあるわけですが
これはGTRを所有する私個人としては興味がない。

でもって、HDL-GTRのHDL-GTX化（勝手に仮称）する方法をぼちぼち探る次第です。

HDL-GTをHDL-GTRする方法。

それは、HDL-GTRのOSが入ったHDDで起動して、他HDDもGTR化してしまえば良い。

手順としては、

1．HDL-GTRのHDDを1台、手に入れる。
2．HDL-GTRとまっさらなHDDを3台突っ込んで起動する。
3．HDL-GTRのHDDからまっさらなHDDへコピーが行われる。
4．HDL-GTRのOS上で、ボリュームの再構築を行う。

以上です。

まっさらなHDDは新規購入したHDDでもよいし、
同容量移行なら、HDL-GTのHDDをクリアした物でもよいはずです。

ちなみに、HDL-GT1.0からHDL-GTR2.0への移行実績はあるので、
HWの違いはないことも、分っていたりする。

つまり……DLNA機能を搭載したHDL-GTRが生み出せる…はず。

　
　
複製したディスクセットにて無事にOSが起動し、
再度 Telnetによる接続が可能となったので、
WD10EACS × 4台、合計4TBある内、システム側で自動認識していた
2TBとは別の余っていた領域（2TB）を次々とボリュームに組み込みます。

1TBのイメージがあれば2手順ぐらいでこの辺が終わるのですが、
HDL-GTR4.0なんて買う個人ユーザはいないでしょうし、
知り合いもいないので、コツコツと1台ずつ処理します。
※ 数時間後もっと楽な方法を思いつくも、時すでに遅し。

2.0TBだった時
Filesystem　　　　1K-blocks　　Used　　Available　　Use%　　Mounted on
/dev/md13　　1944118656　　576　　1944118080　　1%　　/mnt/sataraid1

2.5TBだった時
/dev/md13　　2432599104　　576　　2432598528　　1%　　/mnt/sataraid1

3.0TBだった時
/dev/md13　　2921079552　　576　　2921078976　　1%　　/mnt/sataraid1

3.5TBだった時
/dev/md13　　3409560064　　576　　3409559488　　1%　　/mnt/sataraid1

4.0TBになった時
/dev/md13　　3898040576　　576　　3898040000　　1%　　/mnt/sataraid1
※ 暗号化してる時は　/dev/mapper/sataraid1 になります。


そして、無事に購入したHDL-GTR2.0 は HDL-GTR4.0 になりました。

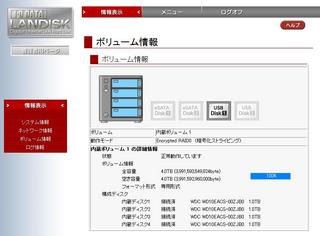

画像が見にくいので、テキストで記しておきます

ボリューム　　　内蔵ボリューム 1
動作モード　　　Encrypted RAID0 （暗号化ストライピング）

内蔵ボリューム 1 の詳細情報
状態　　正常動作しています
ボリューム情報
　　　　全容量　　4.0TB　(3,991,593,549,824byte)
　　　空き容量　　4.0TB　(3,991,592,960,000byte)
フォーマット形式　　専用形式

構成ディスク
内蔵ディスク1　接続済　　WDC WD10EACS-00ZJB0　　1.0TB
内蔵ディスク2　接続済　　WDC WD10EACS-00ZJB0　　1.0TB
内蔵ディスク3　接続済　　WDC WD10EACS-00ZJB0　　1.0TB
内蔵ディスク4　接続済　　WDC WD10EACS-00ZJB0　　1.0TB


ついでに、Raid5にて初期化中の topコマンド結果
top -00:00:00 up 00:00,　0 users,　load average:　1.77,　1.80,　1.81
Tasks:　66 total,　3 running,　63 sleeping,　0 stopped,　0 zombie
Cpu(s):　1.3% us,　88.5% sy,　0.0% ni,　0.0% id,　0.0% wa,　0.0% hi,　10.2% si
Mem:　　126376k total,　45588k used,　　 80788k free,　　 2888k buffers
Swap:　4241120k total,　　3356k used,　4237764k free,　　17404k cached

PID　　USER　PR　NI　VIRT　RES　SHR　S　　%CPU　%MEM　　TIME+　　COMMAND
4334　　root　20　4　　　0　　　0　　　0　　R　　65.5　　0.0　　391:54.68　md10_raid5
4335　　root　21　4　　　0　　　0　　　0　　R　　33.2　　0.0　　168:19.45　md10_resync

さて、いよいよマウントです。
複製したWD＠1TBのディスクセットをHDL-GTRに格納して起動させます。

.......。

問題なく2TBとして認識。

Disk情報についてはWDの1TBとなっています。
HDL-GTシリーズのサポートする機能に領域の拡張はありません。

なので、ここからはコマンド処理を利用していく必要があります。
と言う訳で、Telnetによるリモート接続を可能にします。

手順としては、アップデートの際に使われる
landisk-update.shと、その時動作するverupプログラムをうまく利用して
/etc/init.d/rc.local に telnetd の起動処理を記入させれば良いだけです。

作成した update.tgz で無事にアップデート処理を通り抜け、
Verファイルは書き変えずにアップデート完了。

Telnet接続が可能になったので、早速情報収集。

sh-2.05b# uname -a
Linux landisk 2.6.12.6-arm1 #2 Mon Jun 18 17:29:41 JST 2007 armv5tejl
GNU/Linux

sh-2.05b# whoami
root

sh-2.05b# df
Filesystem　　　　　　1K-blocks　　　　Used　　Available　　Use%　　Mounted on
rootfs　　　　　　　　　　　396608　　　248895　　143618　　64%　　/
/dev/root　　　　　　　　 396608　　　248895　　143618　　64%　　/
/dev/shm　　　　　　　　　 63188　　　　3612　　　 59576　　6% 　　/mnt/ram0
tmpfs　　　　　 　　　　　　　63188　　　 　　0　　　　63188 　 0%　　 /dev/shm
/dev/md1　　　　　　　　　202208　　100840　　　　99284　 51%　　/boot
/dev/md5　　　　　　　　　517336　　　9383　　　　481451　　2%　　/mnt/hda5
/dev/md13　　　　　1944118656　　　576　　1944118080　　1%　　/mnt/sataraid1

sataraid1 が共有領域のようですね。
ちゃんと2TBのボリュームになっています。

と言ったところで、続きは次回です。

さて、HDL-GTRの容量UPの為に下準備。

HDL-GTシリーズのOSは内蔵されるHDDに作成されている為、
まっさらなDiskを4台導入しても、使えない箱が出来上がるだけです。
まして、クライアント端末からのインストール用CDがあるわけでもないので、
システムの入ったHDDが1台でも残ってないと復旧不可になります。

なので、OS領域をコピーする必要があるわけですが、
その手順は2通り。

1．OS領域の入った元HDD1台残した状態で、新規HDDをマウントさせて、コピー実施。

2．別システムでコピーを実施。

何も意識せずと言う意味では簡単な1の手順ですが
HDDを1台（ないし複数台）ずつ、HDL-GTR2.0に入れてコピーしていくと
色々と手間＆時間がかかるし、HDD固有の設定等があった時に
切り分けがメンドクサイので、今回は避けます。

という訳で、手段2の実施のため、
各HDDをLinux上で、下記コマンドにてコピーを実施。
# dd if=/dev/sda of=/dev/sdb bs=4098 conv=noerror

手段2．の方がディスクを同じ状態でコピーするわけだし
たぶん、変な事にならないだろう。

ちなみに、1台あたり2時間強でコピー完了。

さぁ、いよいよ交換したディスクセットで起動か
という所でタイムアップ。

出かけねばならない時間になった為、次回に持越しです。

HDL-GTR2.0の動作テストとしてシステムの初期化を実行してみる。
「内蔵 HDD の完全消去を行う」オプションをOnにして実行すると
内蔵HDDのデータ領域をゼロクリアしてくれる。

だいたい6時間〜7時間くらいで完了

しかし、Raid5の設定にしてたからか、リビルドが発生…。
なかなかやってくれる…。

次の動作テストは容量拡張化のための下準備です。

HDL-GTR2.0 にはアクティブリペアという機能があります。
アクティブリペア機能を開始すると、内蔵ディスクの不良セクタの検出、
および自動修復を行います。

また、これはスケジュール化して運用することも可能とあって、
なかなか安心設計のようです。

ではでは、これも動作テストってことで実行してみる。

**:** ディスク修復 開始
**:** ディスク修復 終了 異常なし

現在の状態 エラーは発見されませんでした

どうやら、問題はない模様。
あったら、即効、メーカー保障に投げるつもりでいましたが
