というわけで
TS1/4フォン - TS1/4フォン 指向性ケーブル
を作ってみましょう。ここでは例として
ギターとアンプ を繋げるケーブルとしております。

XLRの作り方はココ参照。
こちらと組み合わせて見れば
たいがいのケーブルは迷わず作れると思います。

材料

・BELDEN 8412
・SWTICHCRAFT PHONE PLUG #280

Beldenバランスケーブル基本知識

・黒がホット
・白がコールド
・銀色の網がグランド

指向性ケーブルの基礎知識

・音源側（ギター側）が３本結線
・ミキサー側（アンプ側）はグランドを繋がない

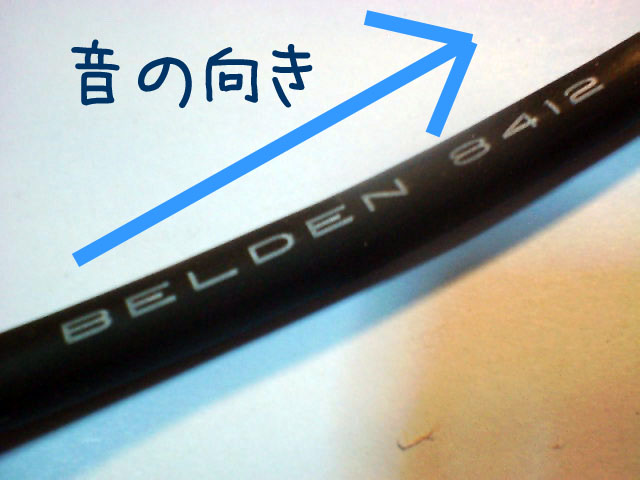

まずは指向性の向きを確認。
ケーブルに書かれた文字で決めます。
写真左の「B」側がギターを繋げる側、
写真右の「２」側がアンプを繋げる側です。

で、写真左ギター側の
３本を繋げる方から行きましょう。

8412を15mm剥いて、網をまとめ
絶縁体の紐を切り捨てます。

グランドの網はまとめる前に
花を咲かせるように丁寧に広げるのがコツ。
（コチラ参照）

こんな感じ。
280に繋げる時のホットとコールド、
そしてグランドの位置関係を
考えて網をまとめるのもコツ。
（白線と隣り合うようにまとめましょう。）
絶縁体の紐は超ウザいです。
がんばって取り除きましょう。


で、黒を4mmほど剥き
上の短い方の穴に通して、ハンダ付け。
白を5mm（もっと？）剥いてグランドと一緒に
下の方にハンダ付け。
コチラのように、
コネクタ側・ケーブル側をあらかじめ
暖め＆予備ハンダは必ずしましょう。

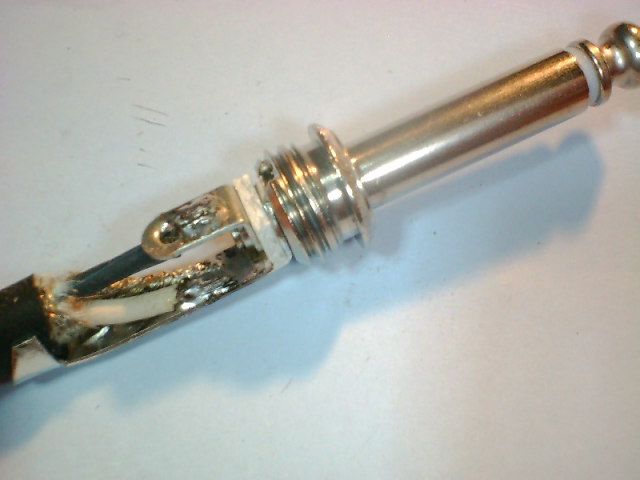

できあがり。
僕はへたくそですので写真はイマイチです。
半田の量も多すぎず少なすぎず、
上手いハンダ付けを心掛けましょう。
水で濡らしたスポンジ（食器用でok）を用意して
半田ごてをキレイにするのがコツ。
（それをやると半田ごての温度が下がるのを忘れずに！）

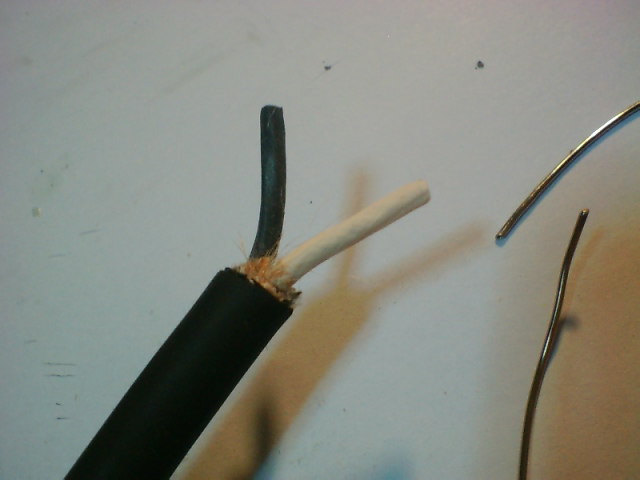

さて次はアンプ側。

こちらはグランドを繋ぎませんので、
紐と一緒にバッサリ切り落とします。
黒と白さえあればOK。

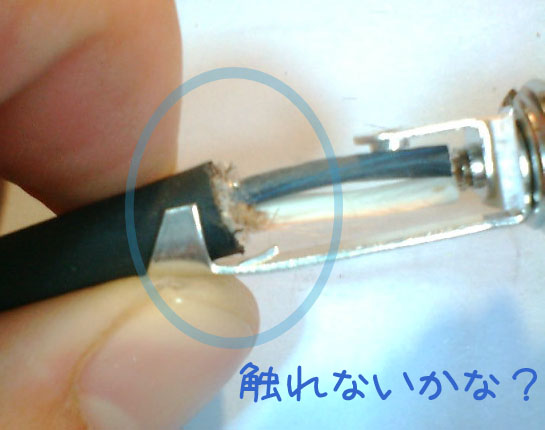

でこれは僕流なんですが、
この丸部分の金属と剥いた根元に
少し残っているグランドが触れるような
心配をしたのです。
みんなはどうしてるんでしょうかね？
別に気にしなくていいのかなー。

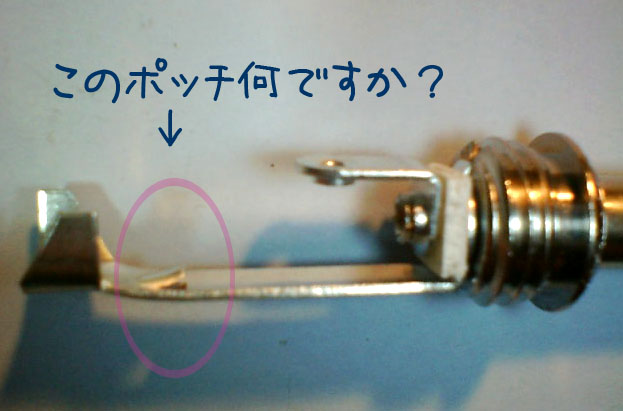

このポッチは
何のためにあるんでしょ？
誰か教えてプリーズ。

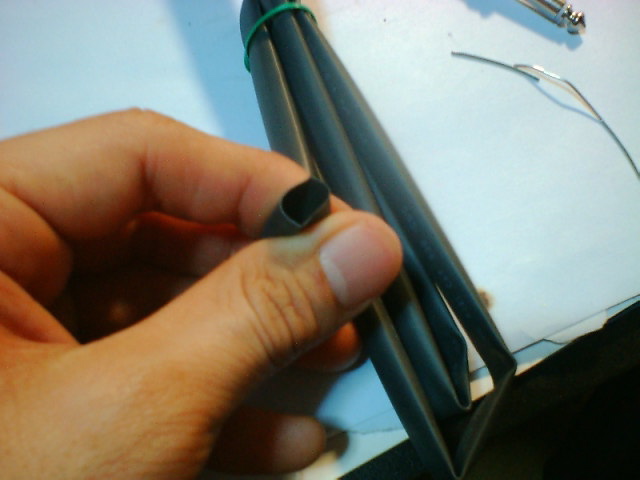

と言う訳でその不安を
取り除くため熱収縮チューブの
お出ましです。
何でも100均に売ってるとか。
分類するならスライムとか
お湯につけると色が変わる人形とか
すごく弾むスーパーボール、
それ系の『不思議一辺倒』おもちゃです。

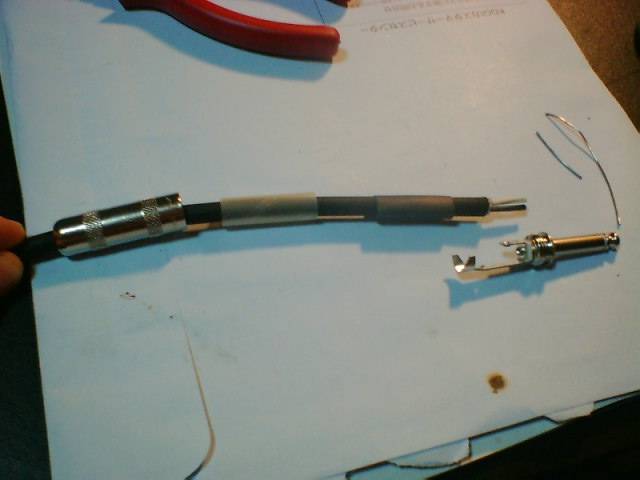

あ、その前に通すものの
確認です。左から
コネクタカバー、その中身のカバー、
熱収縮チューブ。
コレを通し忘れると本気で痛いです。
２回くらいやりました。
一気にやる気なくなります。マジで。
注意してね。

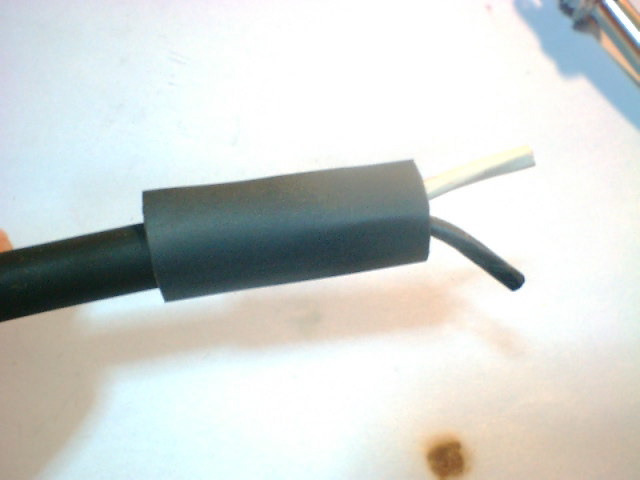

チューブを30mm、
少し根元を覆うように通します。
（コネクタの外に出したくない場合は
　必要分だけでOK）

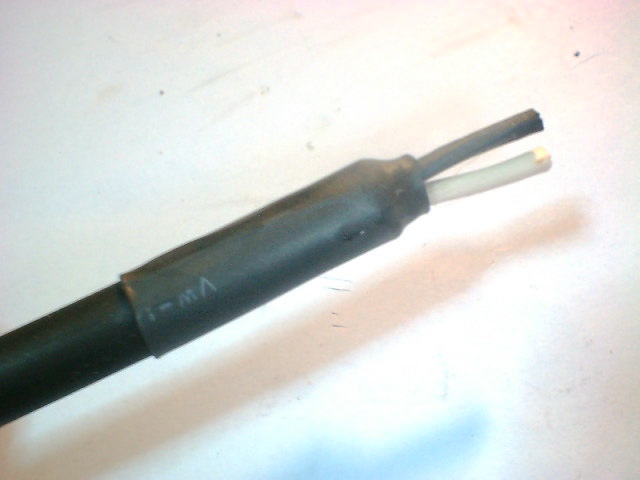

で、半田ごてのお腹の部分で
軽〜くあっためると・・・


縮むぅ〜〜！！
これ超おもしろいです。
マジで一日中、日がな熱収縮して遊びたい。
２週間は飽きませんよ〜。

注意：マニアの域に達すると
ケーブルは同じでも被覆が違うと音が
変わるらしいので、この作業の善し悪しはわかりません。
多分普通は必要ないんだと思います。

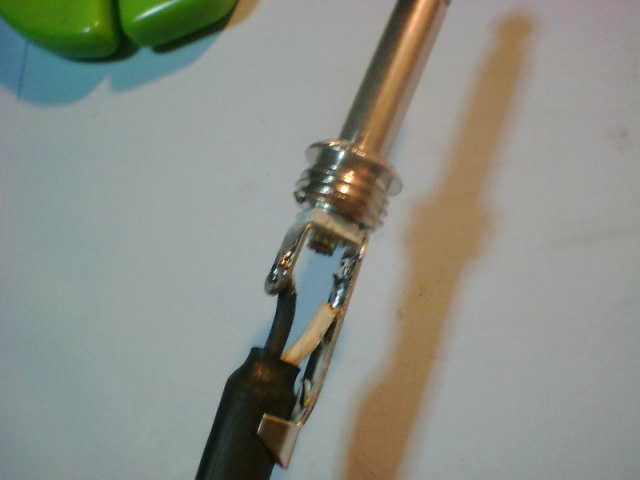

で結線。
グランドないと楽勝ね。
つっても自分は本当に
ハンダ付けが下手クソ。
もっとキレイに付けましょう。

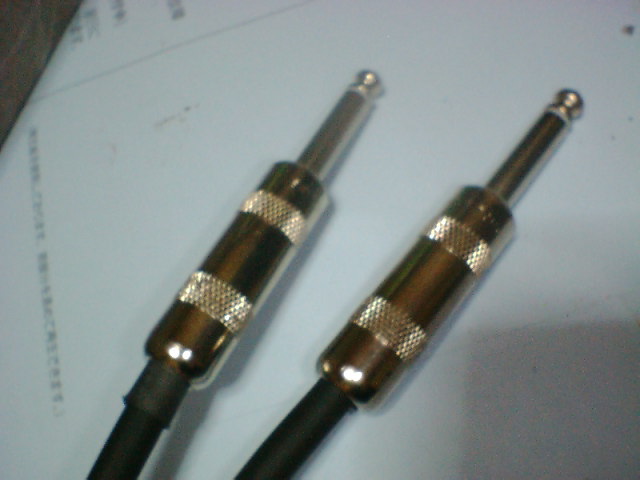

完成！！！
コネクタから熱収縮チューブが
はみ出ている方がアンプ側、と
わかりやすいわけです。
赤いビニールテープなんかを巻いてもいいでしょう。
色付きの熱収縮チューブもあるんでそれでもOK。


　さ、レッツプレイ！！
　明日は試聴付きで指向性の音色比較をするよ〜！

注意：この記事はフォンーフォンのケーブルの作り方を
　　　書いてるページが見当たらなかったので作った次第。
　　　くじはケーブル作りは初心者なので
　　　どっか間違ってるかもしれません。
　　　その際はどうかご容赦を・・・。

++++++
（2008.2.26追記）貴重な意見をご紹介！

とのことです〜。こちらを信じられる場合は↑に書いてある事は上記を脳内補完して読んで下さい♪
++++

（2008.3.9さらに追記）こうじゃないって意見もいただいたので、まぁ、全部試して音がいい奴を選べ！って感じでお願いします♪
