1. 1. 育児にも活用できる 家庭内IOTのすすめ @mana_cat ★彡 ★彡 2015/10/16 ソラコム Developers Conference ♯０ 大LT大会
2. 2. 自己紹介 Twitter @mana_cat Blog http://mana-cat.com  平 愛美 (たいら まなみ)  母ちゃん(4歳と生後7ヶ月の男児ふたり)  仕事復帰に向けて保活中！待機児童なう…orz  熊本出身、東京都文京区在住
3. 3. ★イベントお知らせ★ 11月11日(水) 第3回 TechGIRL プレゼンスキルを鍛えるためのITイベント 性別問わず参加できます https://techgirls.doorkeeper.jp/events/33191 10月20日(火) Tech LION IoTネタもあるよ！http://techlion.jp/vol23
4. 4. 最近の出来事 先月から 電子工作を始めました。 電子工作初心者です。
5. 5. 今日は家庭でも活用できる IoTの話をします。 ★誰でも簡単にできるよ★
6. 6. いきなりですが 赤ちゃんは 室温管理が大事ですよね

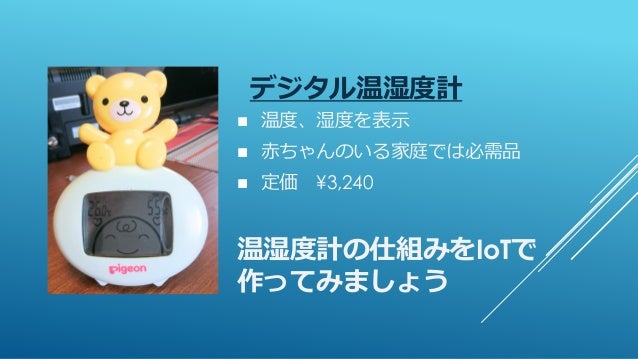

7. 7. デジタル温湿度計  温度、湿度を表示  赤ちゃんのいる家庭では必需品  定価 ¥3,240 温湿度計の仕組みをIoTで 作ってみましょう

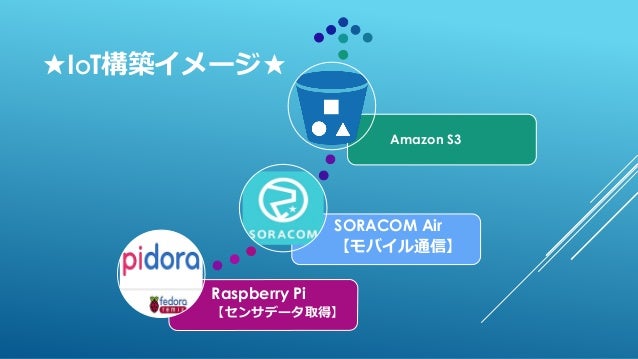

8. 8. Raspberry Pi 【センサデータ取得】 SORACOM Air 【モバイル通信】 Amazon S3 ★IOT構築イメージ★
9. 9. 完成写真「IOTスーパーこまち」

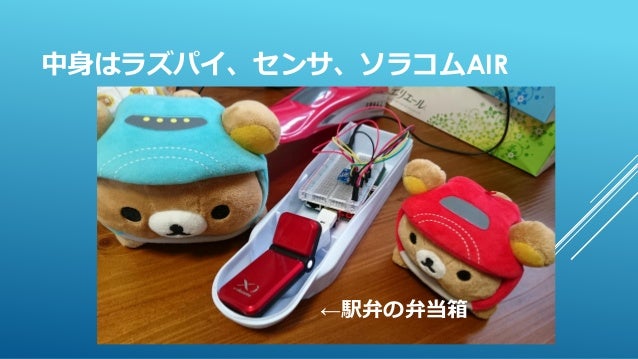

10. 10. 中身はラズパイ、センサ、ソラコムAIR ←駅弁の弁当箱

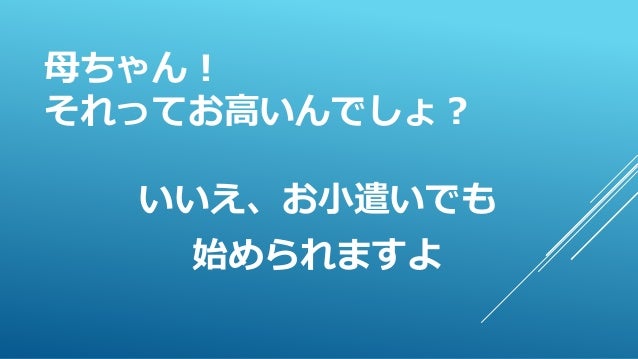

11. 11. いいえ、お小遣いでも 始められますよ 母さん、それってお高いんでしょ？
12. 12. なんと･･･！ 1万円で IoTをスタートできます！

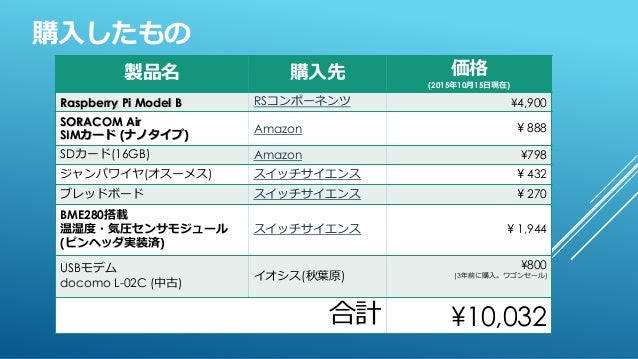

13. 13. 購入したもの 製品名 購入先 価格 (2015年10月15日現在) Raspberry Pi Model B RSコンポーネンツ ¥4,900 SORACOM Air SIMカード (ナノタイプ) Amazon ￥888 SDカード(16GB) Amazon ¥798 ジャンパワイヤ(オスーメス) スイッチサイエンス ￥432 ブレッドボード スイッチサイエンス ￥270 BME280搭載 温湿度・気圧センサモジュール (ピンヘッダ実装済) スイッチサイエンス ￥1,944 USBモデム docomo L-02C (中古) イオシス(秋葉原) ¥800 (3年前に購入。ワゴンセール) 合計 ¥10,032

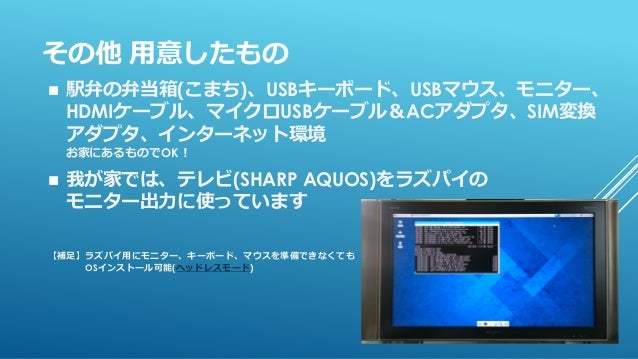

14. 14. その他 用意したもの  駅弁の弁当箱(こまち)、USBキーボード、USBマウス、モニター、 HDMIケーブル、SIM変換アダプタ、インターネット環境 お家にあるものでOK！  我が家では、テレビ(SHARP AQUOS)をラズパイの モニター出力に使っています 【補足】ラズパイ用にモニター、キーボード、マウスを準備できなくても OSインストール可能(ヘッドレスモード)

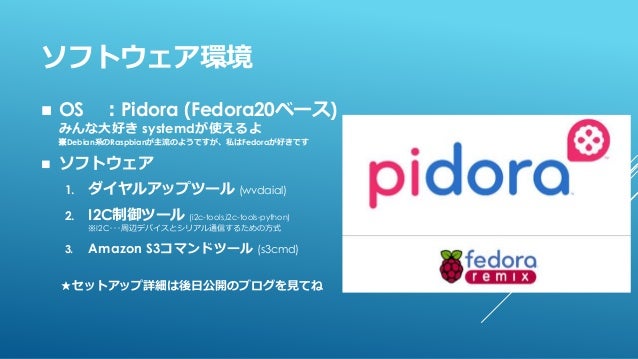

15. 15. ソフトウェア環境  OS ：Pidora (Fedora20ベース) みんな大好き systemdが使えるよ ※Debian系のRaspbianが主流のようですが、私はFedoraが好きです  ソフトウェア 1. ダイヤルアップツール (wvdaial) 2. I2C制御ツール (i2c-tools,i2c-tools-python) ※I2C･･･周辺デバイスとシリアル通信するための方式 3. Amazon S3コマンドツール (s3cmd) ★セットアップ詳細は後日公開のブログを見てね

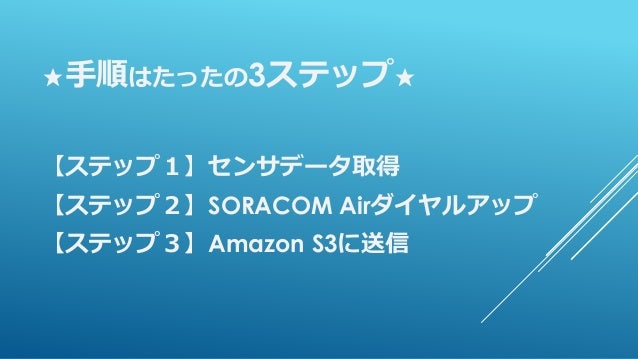

16. 16. ★手順はたったの3ステップ★ 【ステップ１】センサデーター取得 【ステップ２】SORACOM Airダイヤルアップ 【ステップ３】AWS S3に送信

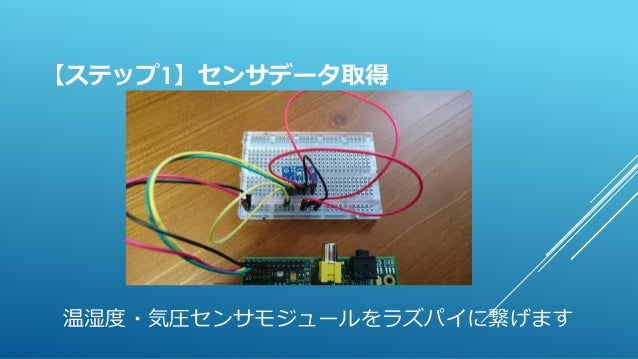

17. 17. 【ステップ1】センサデーター取得 温湿度・気圧センサモジュールをラズパイに繋げます

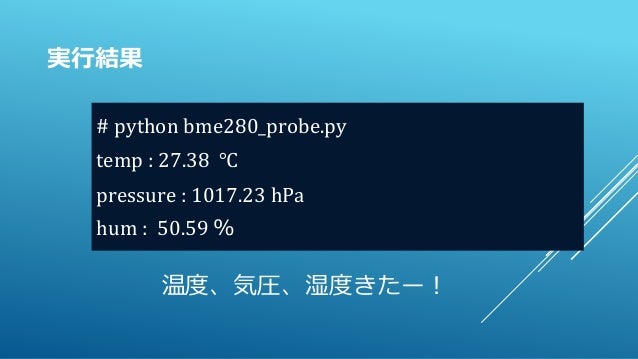

18. 18. # python bme280_probe.py temp : 27.38 ℃ pressure : 1017.23 hPa hum : 50.59 ％ 実行結果 温度、気圧、湿度きたー！

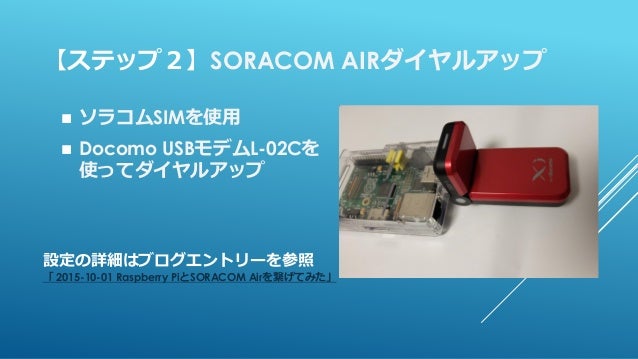

19. 19. 【ステップ２】SORACOM AIRダイヤルアップ  ソラコムSIMを使用  Docomo USBモデムL-02Cを 使ってダイヤルアップ 設定の詳細はブログエントリーを参照 「 2015-10-01 Raspberry PiとSORACOM Airを繋げてみた」

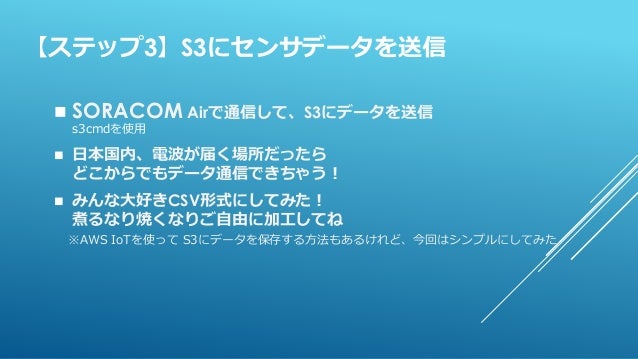

20. 20. 【ステップ3】AWS S3にセンサデーターを送信  SORACOM Airで通信して、AWS S3にデータを送信 s3cmdを使用  日本国内、電波が届く場所だったら どこからでもデータ通信できちゃう！  みんな大好きCSV形式にしてみた！ 煮るなり焼くなりご自由に料理してね ※AWS IoTを使って S3にデータを保存する方法もあるけれど、今回はシンプルにしてみた

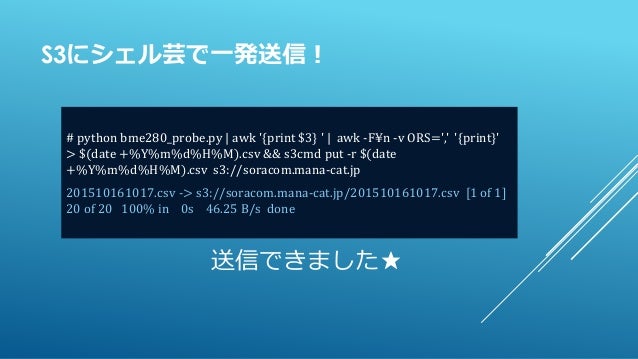

21. 21. # python bme280_probe.py | awk '{print $3} ' | awk -F¥n -v ORS=',' '{print}' > $(date +%Y%m%d%H%M).csv && s3cmd put -r $(date +%Y%m%d%H%M).csv s3://soracom.mana-cat.jp 201510161017.csv -> s3://soracom.mana-cat.jp/201510161017.csv [1 of 1] 20 of 20 100% in 0s 46.25 B/s done AWS S3にシェル芸で一発送信！ 送信できました★

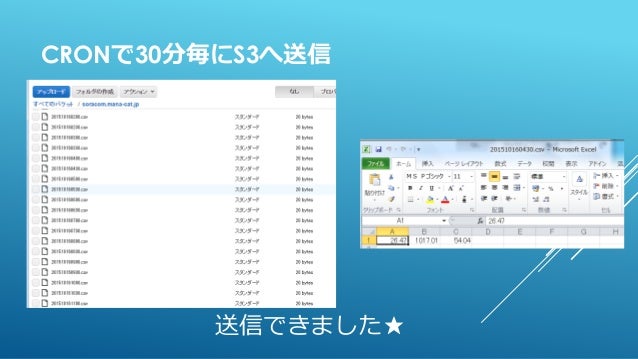

22. 22. CRONで30分毎にS3へ送信 送信できました★

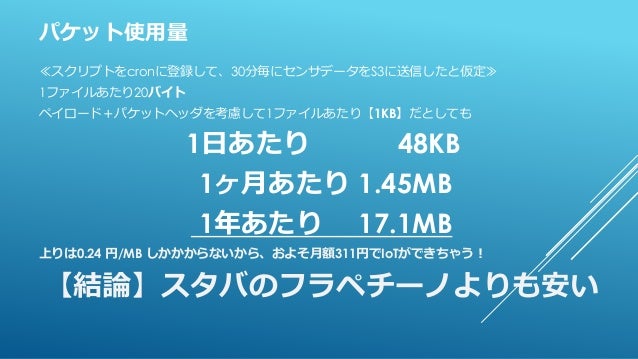

23. 23. パケット使用量 ≪スクリプトをcronに登録して、30分毎にセンサーデータをAWS S3に送信したと仮定≫ 1ファイルあたり20バイト ペイロード＋パケットヘッダを考慮して1ファイルあたり【1KB】だとしても 1日あたり 48KB 1ヶ月あたり 1.45MB 1年あたり 17.1MB 上りは0.24 円/MB しかかからないから、およそ月額311円でIoTができちゃう！ 【結論】スタバのフラペチーノよりも安い

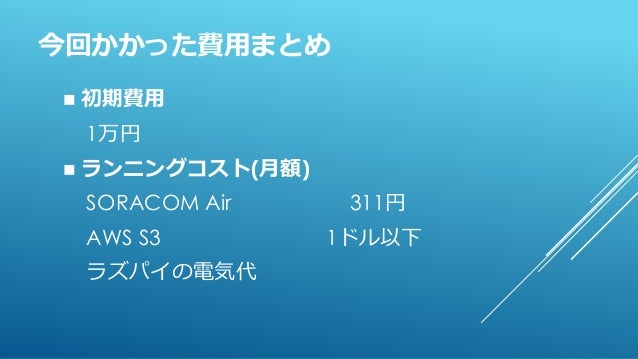

24. 24. 今回かかった費用まとめ  初期費用 1万円  ランニングコスト(月額) SORACOM Air 311円 AWS S3 1ドル以下 ラズパイの電気代

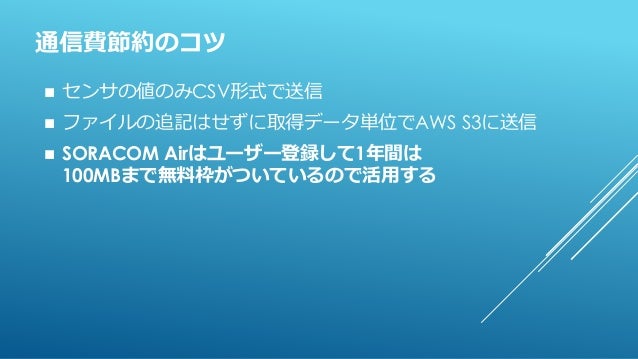

25. 25. 通信費節約のコツ  センサの値のみCSV形式で送信  ファイルの追記はせずに取得データ単位でAWS S3に送信  SORACOM Airはユーザー登録して1年間は 100MBまで無料枠がついているので活用する
26. 26. まとめ★ 誰もが気軽にIOTできる環境は既に用意 されています。 家庭でもIOTを始めてみよう！
27. 27. おしまい ありがとうございました！
