IoTとDeep Learningで自宅警備員を育ててみる

Transcript

• 1. AITCオープンラボ 第5回IoT勉強会～人工知能xIoT～
 IoTとDeep Learningで 自宅警備員を育ててみる 1 2015/06/18

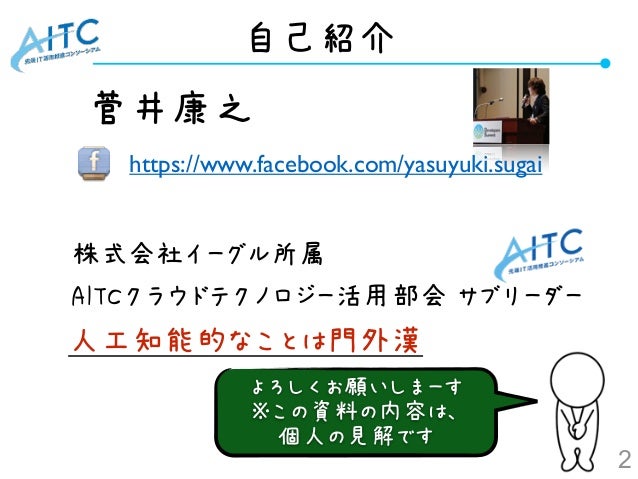

• 2. 自己紹介 2 •菅井康之　　　　　 •株式会社イーグル所属 •AITCクラウドテクノロジー活用部会 サブリーダー https://www.facebook.com/yasuyuki.sugai よろしくお願いしまーす ※この資料の内容は、 個人の見解です 人工知能的なことは門外漢

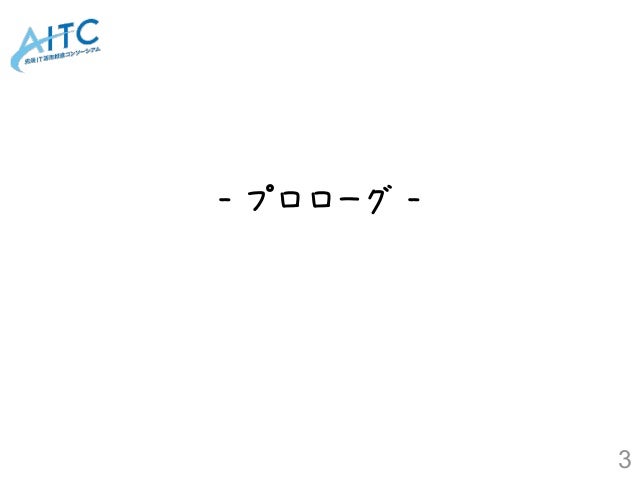

• 3. - プロローグ - 3
• 4. 理解力の乏しいわたしは、世間で 持て囃されているDeep Learningに 全く付いていけていませんでした。 4 ﾏｼﾞﾑﾘ。。 才能ない。。

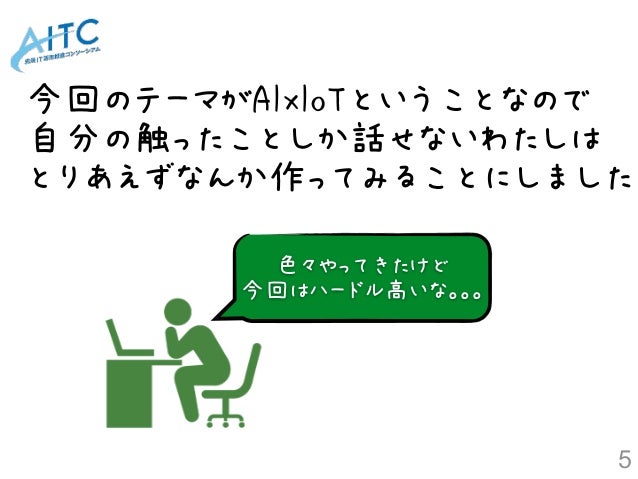

• 5. 今回のテーマがAIxIoTということなので 自分の触ったことしか話せないわたしは とりあえずなんか作ってみることにしました 5 色々やってきたけど 今回はハードル高いな。。。

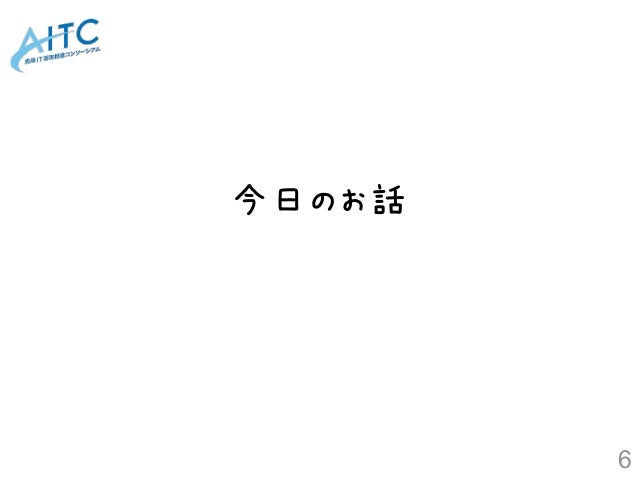

• 6. 今日のお話 6

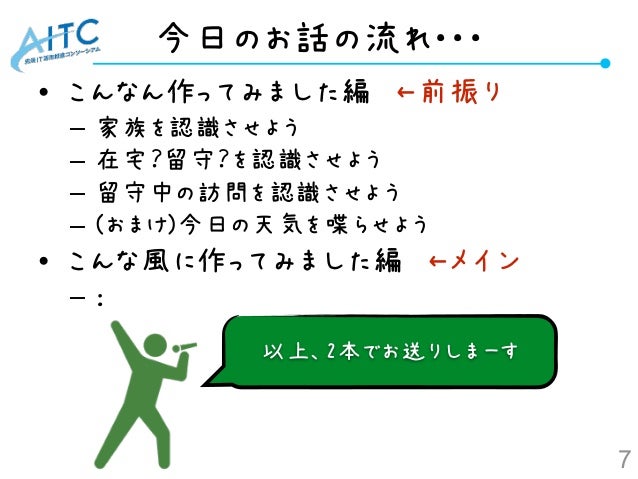

• 7. 今日のお話の流れ・・・ • こんなん作ってみました編　←前振り – 家族を認識させよう – 在宅？留守？を認識させよう – 留守中の訪問を認識させよう – (おまけ)今日の天気を喋らせよう • こんな風に作ってみました編　←メイン – ： 7 以上、2本でお送りしまーす

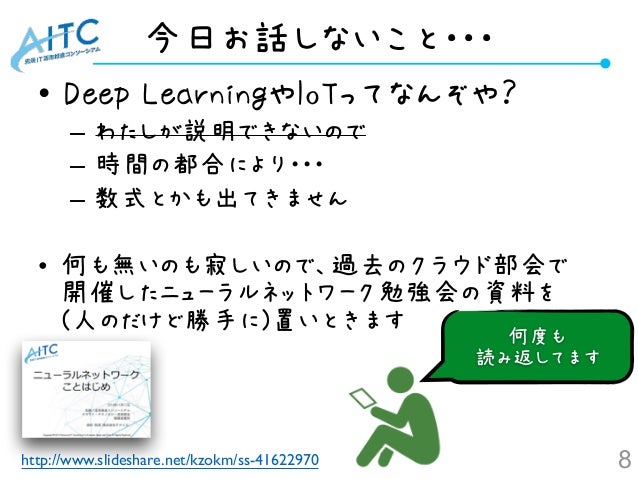

• 8. 今日お話しないこと・・・ • Deep LearningやIoTってなんぞや？ – わたしが説明できないので – 時間の都合により・・・ – 数式とかも出てきません • 何も無いのも寂しいので、過去のクラウド部会で
 開催したニューラルネットワーク勉強会の資料を
 (人のだけど勝手に)置いときます 8 何度も 読み返してます http://www.slideshare.net/kzokm/ss-41622970

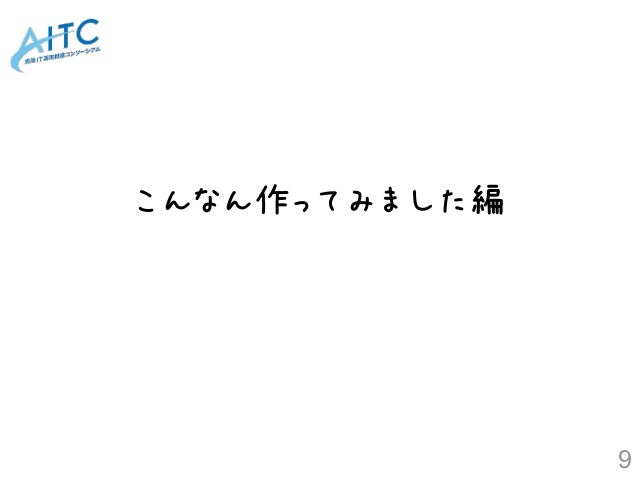

• 9. こんなん作ってみました編 9
• 10. 人工知能=ロボットと安易に結びつけた わたしは、IoTとDeep Learningの力を
 駆使して、立派な自宅警備員を育てる ことを決意しました 10 ロボットはロマン
• 11. 育てる上で、二つのことを肝に銘じます 11 少しずつ学んでいきましょう • 多くを求めすぎない • 人見知りするので、他人との
 コミュニケーションは諦める

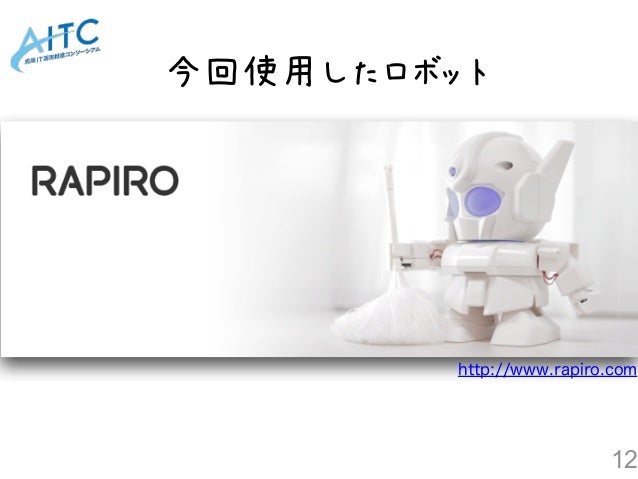

• 12. 今回使用したロボット 12 http://www.rapiro.com

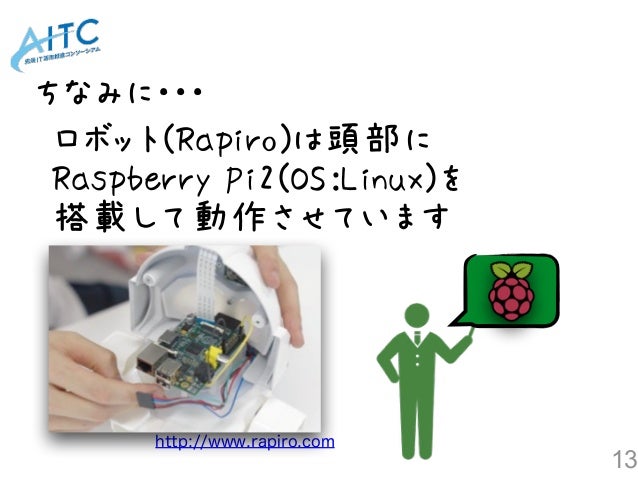

• 13. 13 http://www.rapiro.com ロボット(Rapiro)は頭部に Raspberry Pi2(OS:Linux)を 搭載して動作させています ちなみに・・・
• 14. こんなん作ってみました編 ①家族を認識させよう 14
• 15. 自宅警備員たるもの、家族の協力が 無いと生きていけません 家族と家族以外の人を区別できるよう、 訓練します 15 基本的には全部教師ありの 学習となります

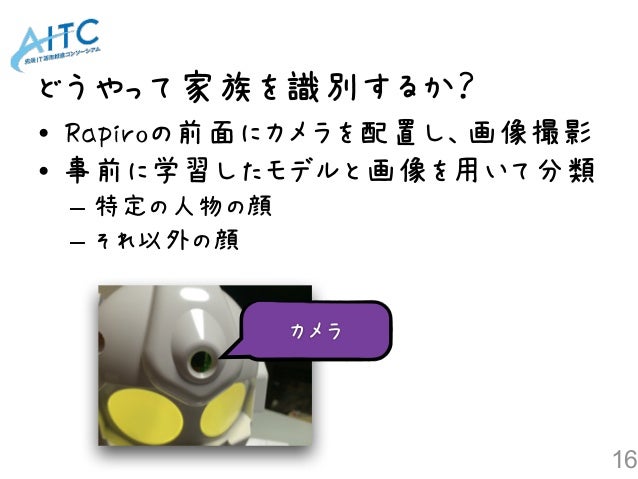

• 16. どうやって家族を識別するか？ 16 • Rapiroの前面にカメラを配置し、画像撮影 • 事前に学習したモデルと画像を用いて分類 – 特定の人物の顔 – それ以外の顔 カメラ

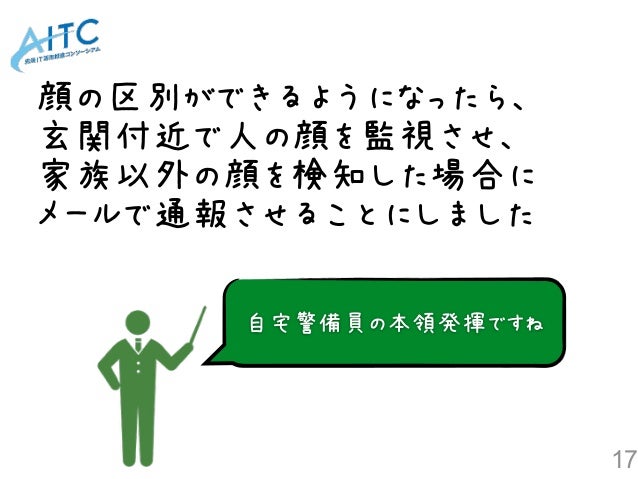

• 17. 顔の区別ができるようになったら、 玄関付近で人の顔を監視させ、 家族以外の顔を検知した場合に メールで通報させることにしました 17 自宅警備員の本領発揮ですね
• 18. 18 • 家族を検知した場合 • 家族以外を検知した場合 ど、どちらさまですか？ とりあえず通報しました 写真付きで メール送信 おかえりなさいませ、 ご主人様💕
• 19. こんなん作ってみました編 ②在宅？留守？を認識させよう 19
• 20. 調子にのって顔の検知をするのですが、、 結果、煩わしい →留守の時だけ検知するようにします 　（留守から復帰後の初回のみ） 20 • 付近を通るたびに検知される • 知ってる人や来訪者には失礼 – お客さんを迎えたり・・・ – 配達で届けてもらったり・・・

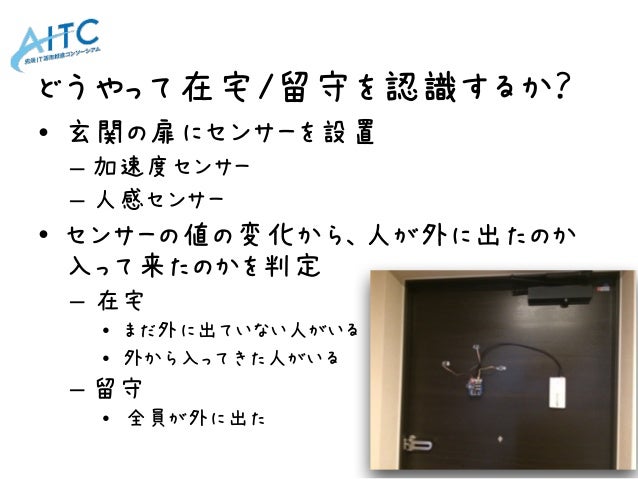

• 21. どうやって在宅/留守を認識するか？ 21 • 玄関の扉にセンサーを設置 – 加速度センサー – 人感センサー • センサーの値の変化から、人が外に出たのか
 入って来たのかを判定 – 在宅 • まだ外に出ていない人がいる • 外から入ってきた人がいる – 留守 • 全員が外に出た

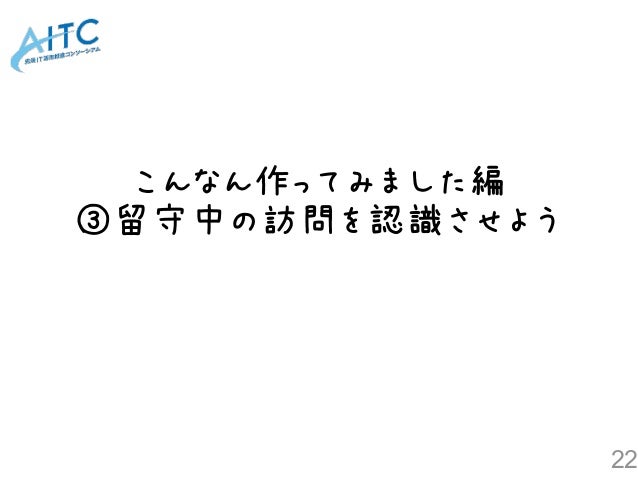

• 22. こんなん作ってみました編 ③留守中の訪問を認識させよう 22

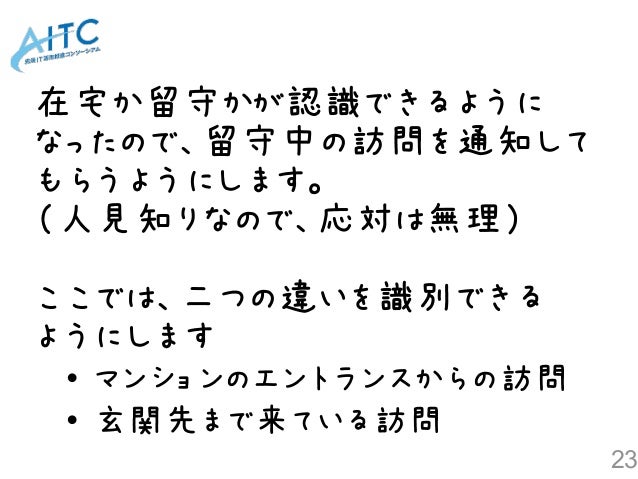

• 23. 在宅か留守かが認識できるように なったので、留守中の訪問を通知して もらうようにします。 （人見知りなので、応対は無理） ここでは、二つの違いを識別できる ようにします 23 • マンションのエントランスからの訪問 • 玄関先まで来ている訪問
• 24. どうやって場所を判別するか？ 24 • 音センサーを設置 • ブザーの鳴り方が異なるため、その違いから判定 • 結果はメールで通知
• 25. こんなん作ってみました編 ④今日の天気を喋らせよう 25

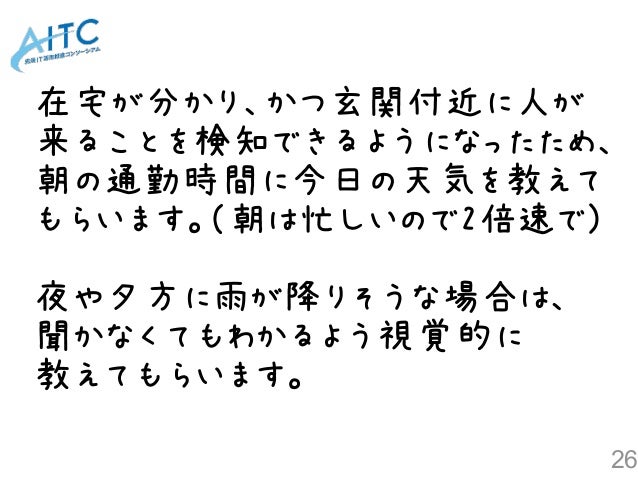

• 26. 在宅が分かり、かつ玄関付近に人が 来ることを検知できるようになったため、 朝の通勤時間に今日の天気を教えて もらいます。（朝は忙しいので2倍速で) 夜や夕方に雨が降りそうな場合は、 聞かなくてもわかるよう視覚的に 教えてもらいます。 26

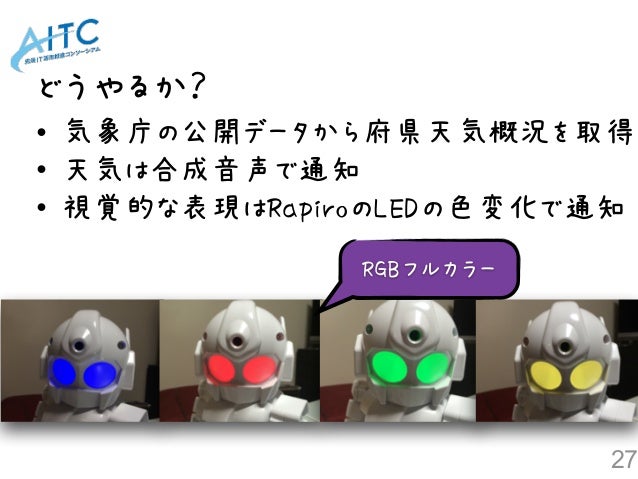

• 27. どうやるか？ 27 • 気象庁の公開データから府県天気概況を取得 • 天気は合成音声で通知 • 視覚的な表現はRapiroのLEDの色変化で通知 RGBフルカラー
• 28. こんな風に作ってみました編 28

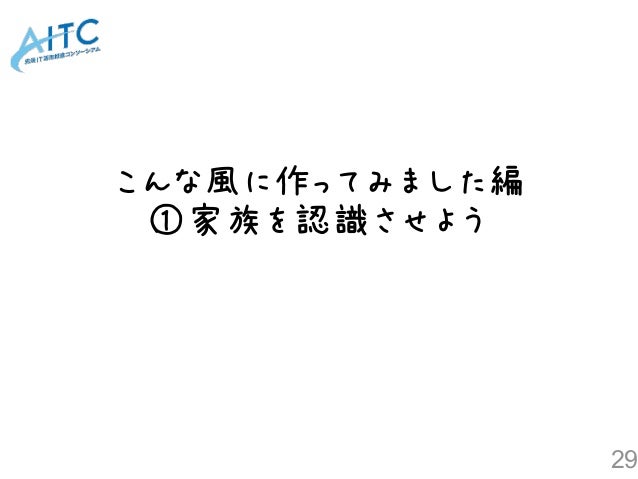

• 29. こんな風に作ってみました編 ①家族を認識させよう 29

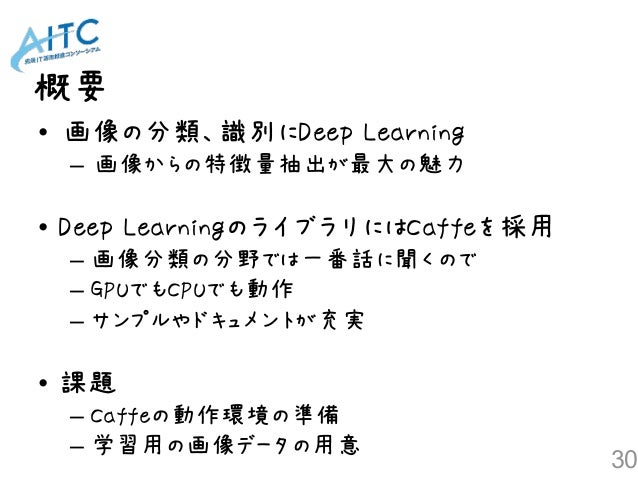

• 30. 概要 30 • 画像の分類、識別にDeep Learning – 画像からの特徴量抽出が最大の魅力 • Deep LearningのライブラリにはCaffeを採用 – 画像分類の分野では一番話に聞くので – GPUでもCPUでも動作 – サンプルやドキュメントが充実 • 課題 – Caffeの動作環境の準備 – 学習用の画像データの用意

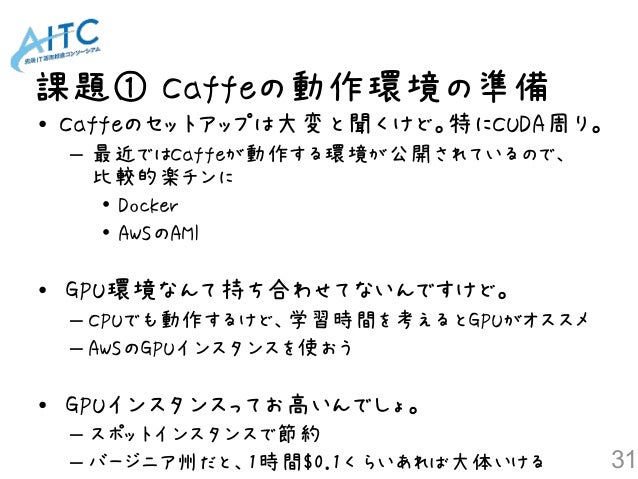

• 31. 課題① Caffeの動作環境の準備 31 • Caffeのセットアップは大変と聞くけど。特にCUDA周り。 – 最近ではCaffeが動作する環境が公開されているので、
 比較的楽チンに • Docker • AWSのAMI • GPU環境なんて持ち合わせてないんですけど。 – CPUでも動作するけど、学習時間を考えるとGPUがオススメ – AWSのGPUインスタンスを使おう • GPUインスタンスってお高いんでしょ。 – スポットインスタンスで節約 – バージニア州だと、1時間$0.1くらいあれば大体いける

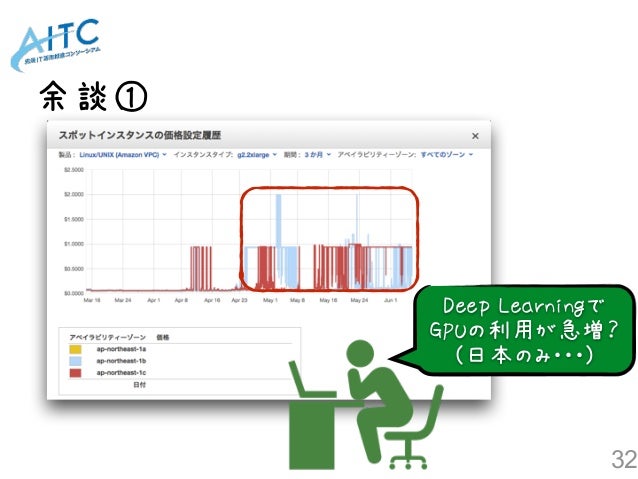

• 32. 余談① 32 Deep Learningで GPUの利用が急増？ (日本のみ・・・)

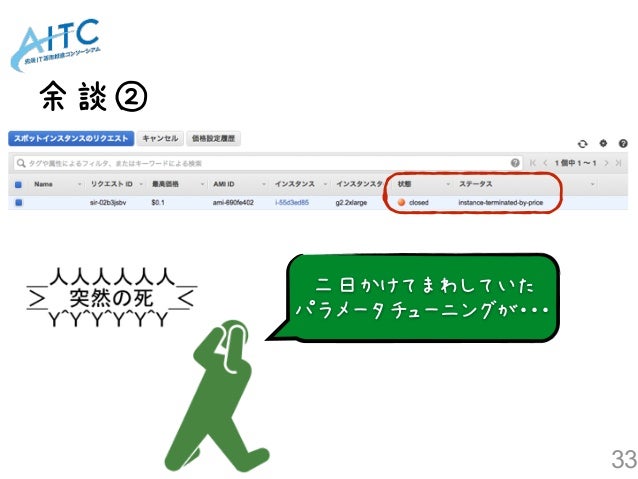

• 33. 余談② 33 二日かけてまわしていた パラメータチューニングが・・・
• 34. スポットインスタンスの ご利用は計画的に・・・ ケチりすぎるのもダメ。。。

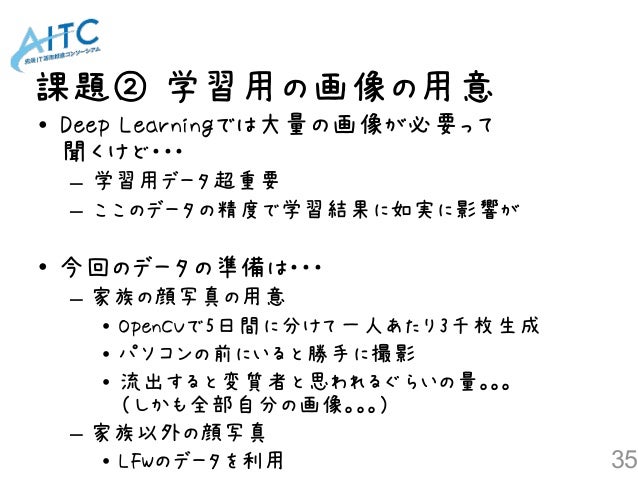

• 35. 課題② 学習用の画像の用意 35 • Deep Learningでは大量の画像が必要って
 聞くけど・・・ – 学習用データ超重要 – ここのデータの精度で学習結果に如実に影響が • 今回のデータの準備は・・・ – 家族の顔写真の用意 • OpenCVで5日間に分けて一人あたり3千枚生成 • パソコンの前にいると勝手に撮影 • 流出すると変質者と思われるぐらいの量。。。
 （しかも全部自分の画像。。。） – 家族以外の顔写真 • LFWのデータを利用

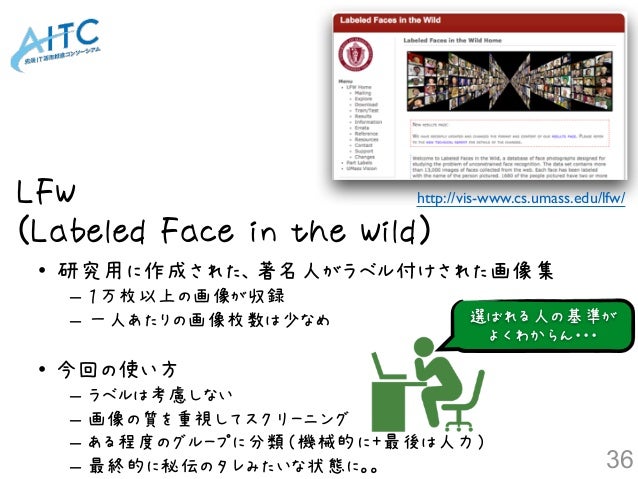

• 36. LFW (Labeled Face in the Wild) http://vis-www.cs.umass.edu/lfw/ • 研究用に作成された、著名人がラベル付けされた画像集 – １万枚以上の画像が収録 – 一人あたりの画像枚数は少なめ • 今回の使い方 – ラベルは考慮しない – 画像の質を重視してスクリーニング – ある程度のグループに分類（機械的に＋最後は人力） – 最終的に秘伝のタレみたいな状態に。。 36 選ばれる人の基準が よくわからん・・・

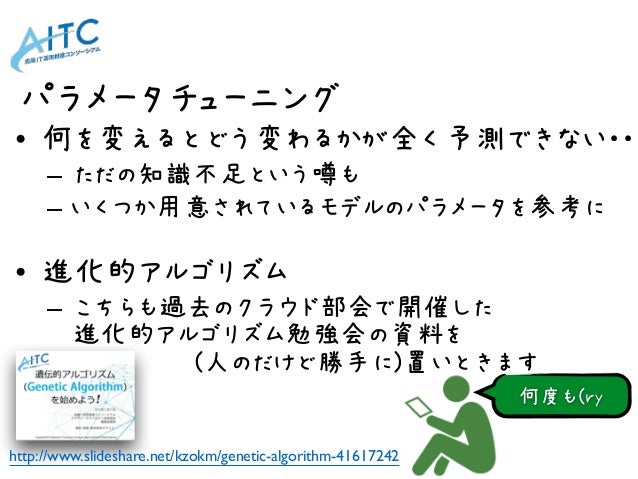

• 37. • 何を変えるとどう変わるかが全く予測できない・・ – ただの知識不足という噂も – いくつか用意されているモデルのパラメータを参考に
 • 進化的アルゴリズム – こちらも過去のクラウド部会で開催した
 進化的アルゴリズム勉強会の資料を
 　　　　　　(人のだけど勝手に)置いときます パラメータチューニング 何度も(ry http://www.slideshare.net/kzokm/genetic-algorithm-41617242

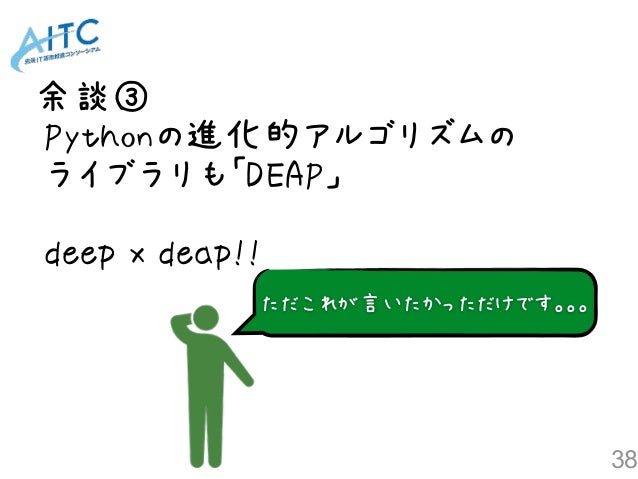

• 38. 余談③ 38 ただこれが言いたかっただけです。。。 Pythonの進化的アルゴリズムの ライブラリも「DEAP」 deep x deap!!

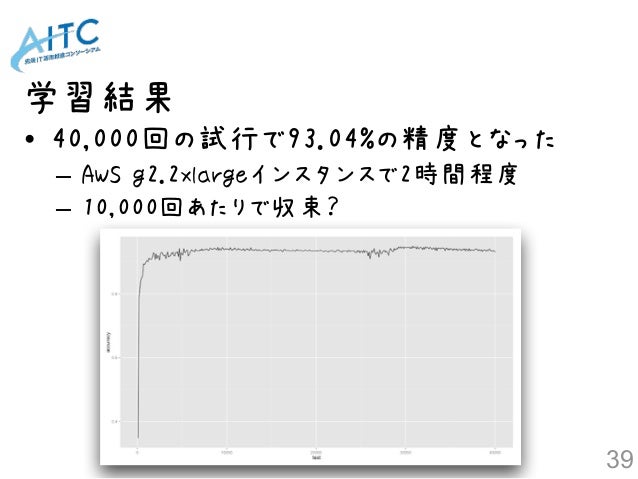

• 39. • 40,000回の試行で93.04%の精度となった – AWS g2.2xlargeインスタンスで2時間程度 – 10,000回あたりで収束？ 学習結果 39

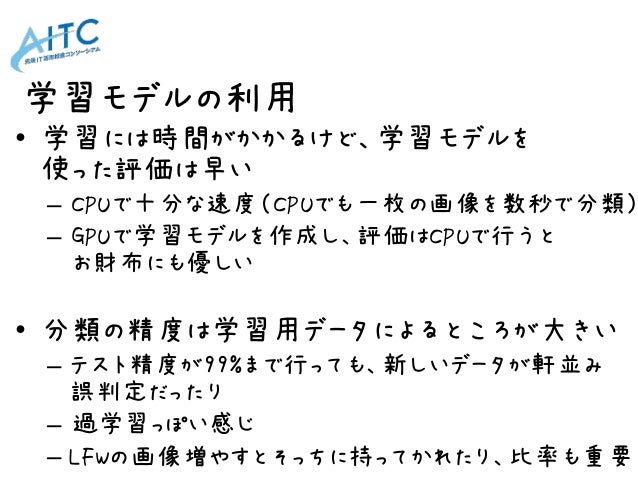

• 40. • 学習には時間がかかるけど、学習モデルを
 使った評価は早い – CPUで十分な速度（CPUでも一枚の画像を数秒で分類) – GPUで学習モデルを作成し、評価はCPUで行うと
 お財布にも優しい • 分類の精度は学習用データによるところが大きい – テスト精度が99%まで行っても、新しいデータが軒並み
 誤判定だったり – 過学習っぽい感じ – LFWの画像増やすとそっちに持ってかれたり、比率も重要 学習モデルの利用

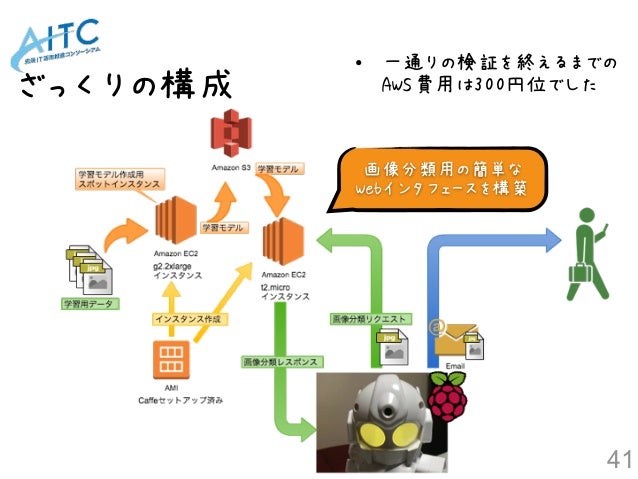

• 41. ざっくりの構成 41 • 一通りの検証を終えるまでの
 AWS費用は300円位でした 画像分類用の簡単な Webインタフェースを構築

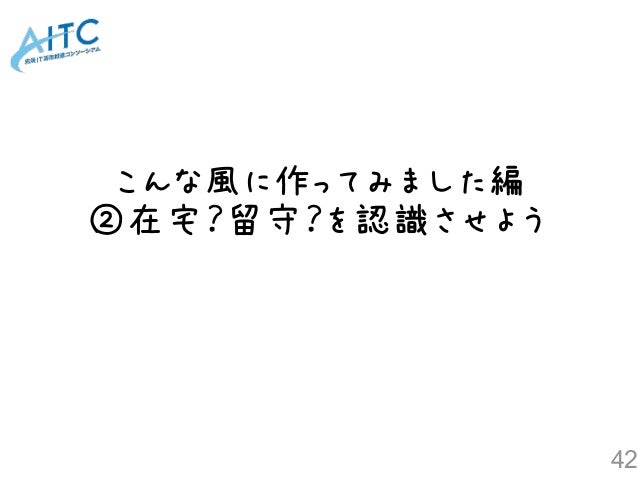

• 42. こんな風に作ってみました編 ②在宅？留守？を認識させよう 42

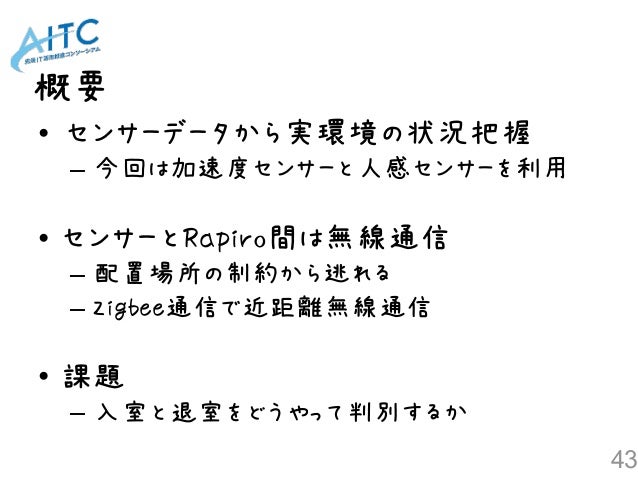

• 43. 概要 43 • センサーデータから実環境の状況把握 – 今回は加速度センサーと人感センサーを利用 • センサーとRapiro間は無線通信 – 配置場所の制約から逃れる – Zigbee通信で近距離無線通信 • 課題 – 入室と退室をどうやって判別するか

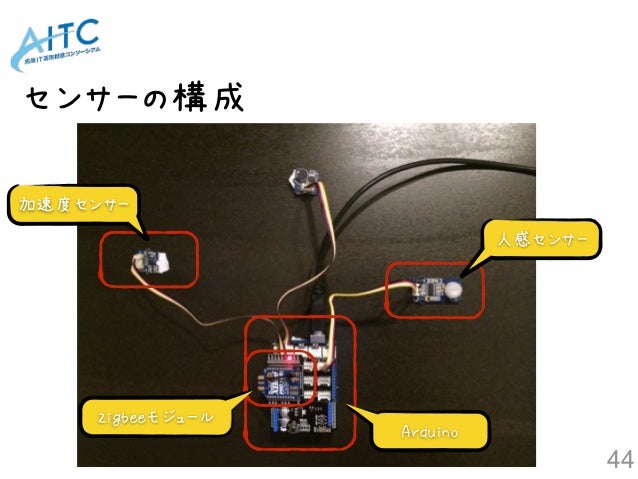

• 44. センサーの構成 44 人感センサー 加速度センサー Arduino Zigbeeモジュール

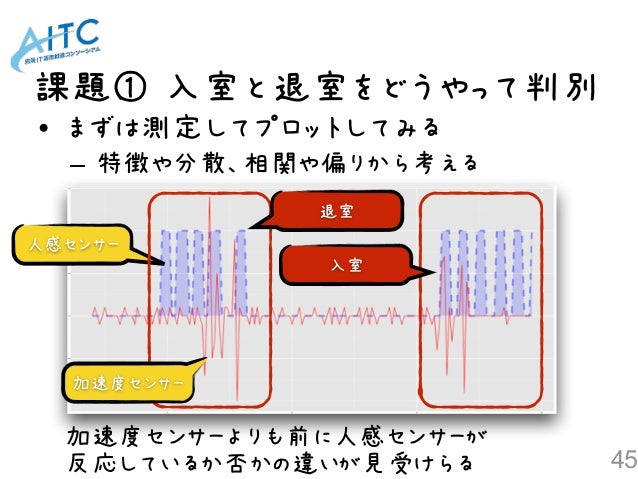

• 45. 課題① 入室と退室をどうやって判別 45 • まずは測定してプロットしてみる – 特徴や分散、相関や偏りから考える 人感センサー 加速度センサー 退室 入室 加速度センサーよりも前に人感センサーが 反応しているか否かの違いが見受けらる

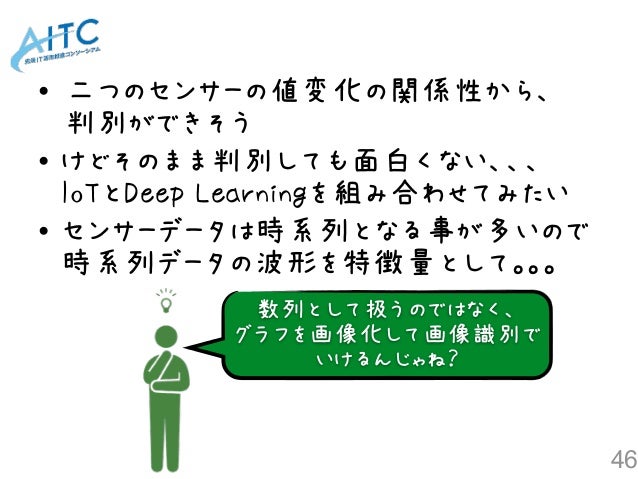

• 46. 46 • 二つのセンサーの値変化の関係性から、
 判別ができそう • けどそのまま判別しても面白くない、、、
 IoTとDeep Learningを組み合わせてみたい • センサーデータは時系列となる事が多いので
 時系列データの波形を特徴量として。。。 数列として扱うのではなく、 グラフを画像化して画像識別で いけるんじゃね？
• 47. センサーデータとDeep Learning 47 • Deep Learningで時系列データのグラフから
 特徴量の抽出、分類を行う – 数列から特徴量を抽出して分類するのは結構大変 • グラフの波形が同じようになるよう前処理は必要 – 間隔の均一、階差、補間、移動平均などを施したり – 線だけでなく、面で表現することで特徴量を認識しやすく – 部分的にデータ抽出するところにはルール化が必要になる – 顔識別と同様に、ここの出来が悪いと結果にも影響 • 学習用データの準備 – 基は数列なので、いくらでもデータは増やせる – ノイズを加えたり画像の水増しもお茶の子さいさい

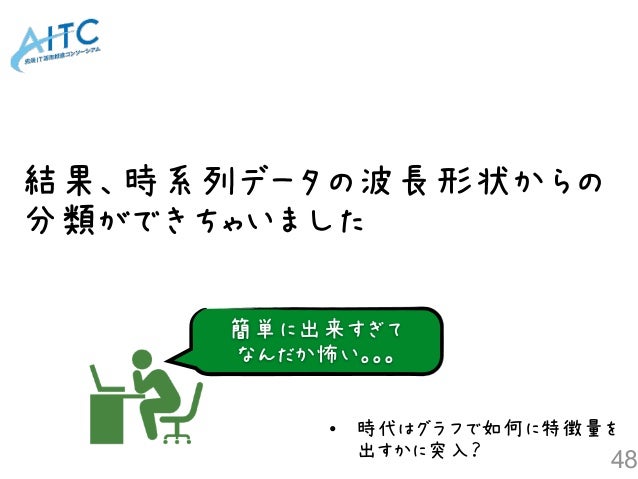

• 48. 結果、時系列データの波長形状からの 分類ができちゃいました 48 簡単に出来すぎて なんだか怖い。。。 • 時代はグラフで如何に特徴量を
 出すかに突入？
• 49. こんな風に作ってみました編 ③留守中の訪問を認識させよう 49
• 50. 50 玄関 エントランス ②と大体同じような 話になるので割愛 時間もないし。。。 同じ時間軸で比較 音センサーが反応している 時間の長さに違いが 見受けられる
• 51. こんな風に作ってみました編 ④今日の天気を喋らせよう 51

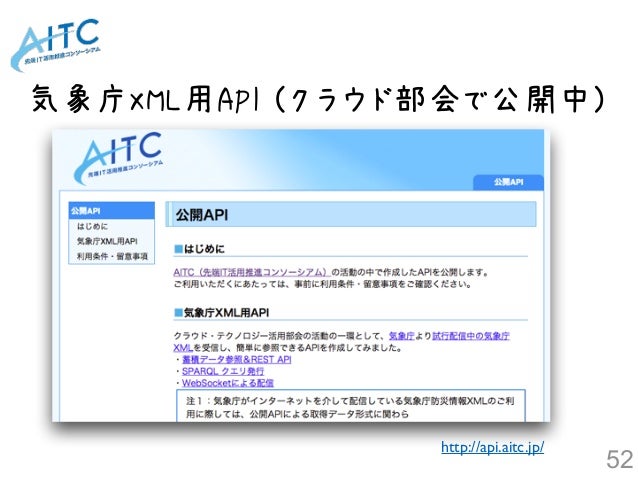

• 52. 気象庁XML用API (クラウド部会で公開中) http://api.aitc.jp/ 52

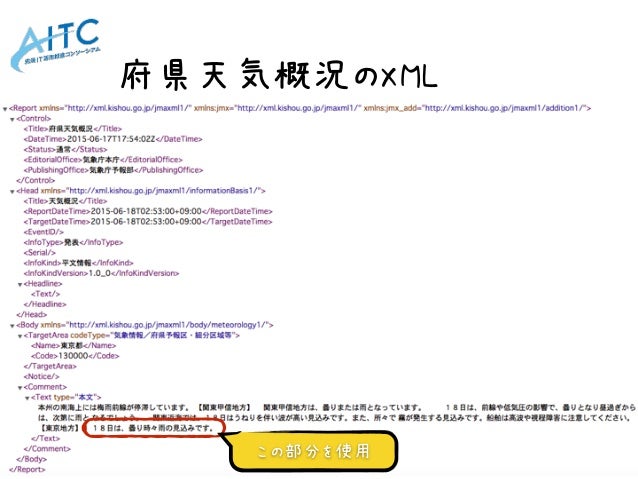

• 53. 53この部分を使用 府県天気概況のXML

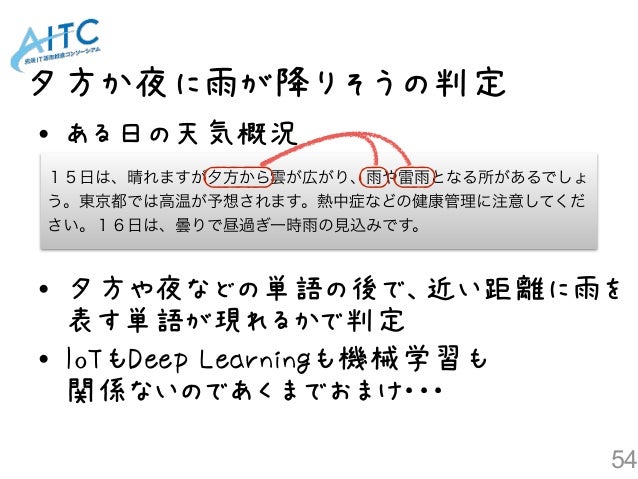

• 54. 夕方か夜に雨が降りそうの判定 54 • ある日の天気概況 • 夕方や夜などの単語の後で、近い距離に雨を 表す単語が現れるかで判定 • IoTもDeep Learningも機械学習も
 関係ないのであくまでおまけ・・・ １５日は、晴れますが夕方から雲が広がり、雨や雷雨となる所があるでしょ う。東京都では高温が予想されます。熱中症などの健康管理に注意してくだ さい。１６日は、曇りで昼過ぎ一時雨の見込みです。
• 55. デモ（時間があれば・・・） 55

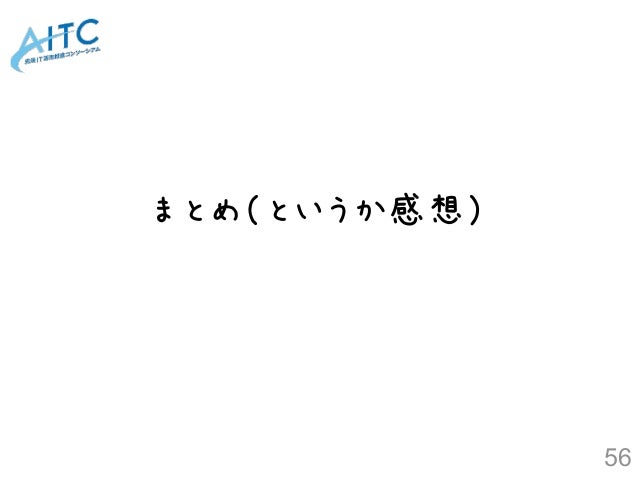

• 56. まとめ（というか感想） 56

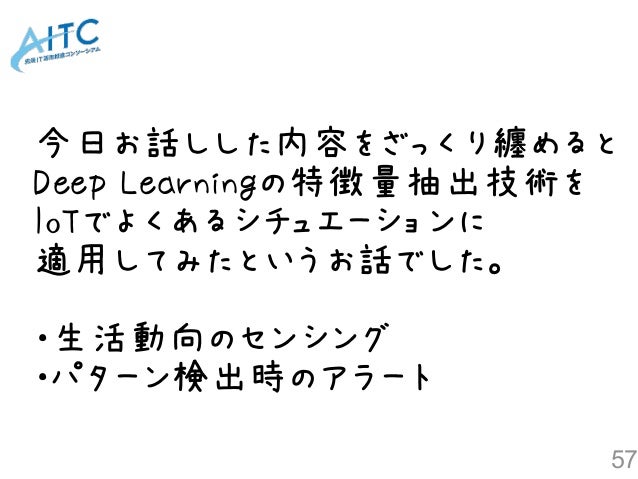

• 57. 今日お話しした内容をざっくり纏めると Deep Learningの特徴量抽出技術を IoTでよくあるシチュエーションに 適用してみたというお話でした。 ・生活動向のセンシング ・パターン検出時のアラート 57

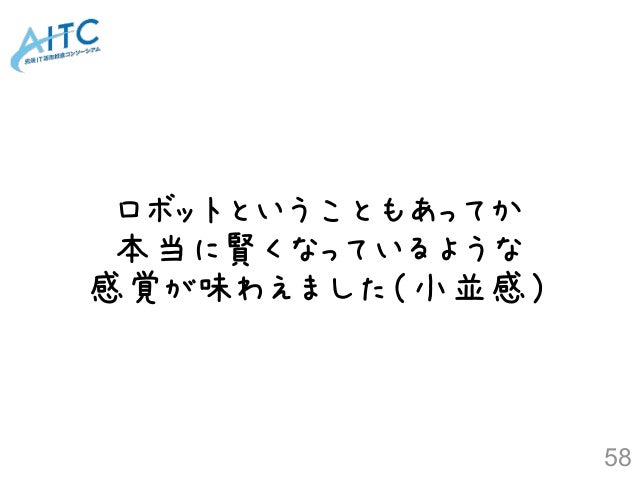

• 58. ロボットということもあってか 本当に賢くなっているような 感覚が味わえました（小並感） 58
• 59. そしてあらためて・・・ 59
• 60. 人間の特徴量抽出力って半端ない 60
• 61. fin... 61
