Docker 基本のおさらい2 / Compose Swarm Machine をためした話

1. Docker Compose Docker Swarm Docker Machine をためした話 Docker 基本のおさらいその２ 2015年7月22日 kwskrb

2. 自己紹介長住直樹（ながずみなおき） @nk_ngzm 社内で技術獲得＆技術者育成活動（通称：CORETECH）を推進しています

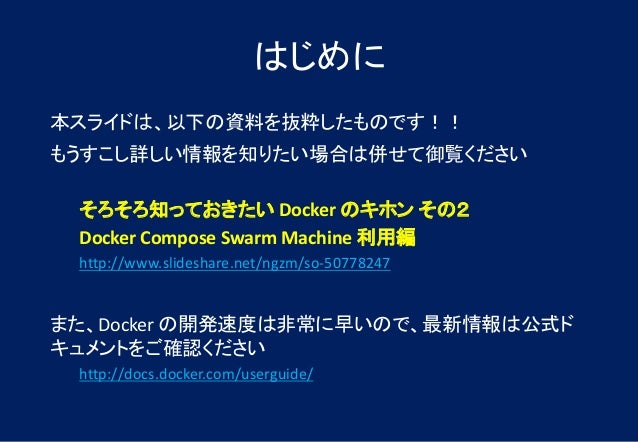

3. はじめに本スライドは、以下の資料を抜粋したものです！！もうすこし詳しい情報を知りたい場合は併せて御覧くださいそろそろ知っておきたい Docker のキホンその２ Docker Compose Swarm Machine 利用編 http://www.slideshare.net/ngzm/so-50778247 また、Docker の開発速度は非常に早いので、最新情報は公式ドキュメントをご確認ください http://docs.docker.com/userguide/

4. Docker Compose Docker Compse は、複数のコンテナから成るシステム構成を設定ファイル（YAML）で定義でき、まとめて構築したり管理したりできるツール

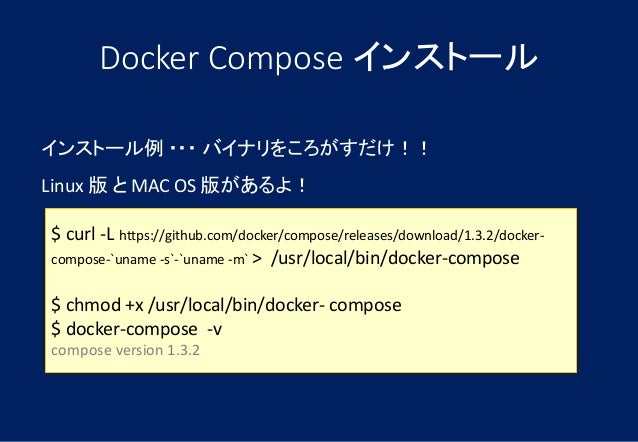

5. Docker Compose インストール $ curl -L https://github.com/docker/compose/releases/download/1.3.2/docker- compose-`uname -s`-`uname -m` > /usr/local/bin/docker-compose $ chmod +x /usr/local/bin/docker- compose $ docker-compose -v compose version 1.3.2 インストール例・・・バイナリをころがすだけ！！ Linux 版と MAC OS 版があるよ！

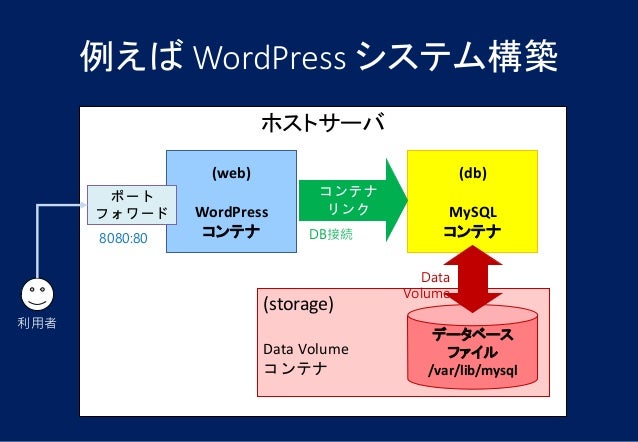

6. 例えば WordPress システム構築ホストサーバ (storage) Data Volume コンテナ (web) WordPress コンテナ (db) MySQL コンテナデータベースファイル /var/lib/mysql ポートフォワード 8080:80 コンテナリンク DB接続利用者 Data Volume

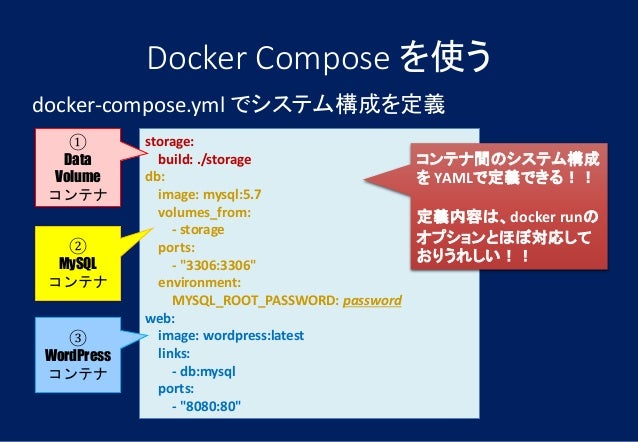

7. Docker Compose を使う docker-compose.yml でシステム構成を定義 storage: build: ./storage db: image: mysql:5.7 volumes_from: - storage ports: - "3306:3306" environment: MYSQL_ROOT_PASSWORD: password web: image: wordpress:latest links: - db:mysql ports: - "8080:80" コンテナ間のシステム構成を YAMLで定義できる！！定義内容は、docker runのオプションとほぼ対応しておりうれしい！！ ① Data Volume コンテナ ② MySQL コンテナ ③ WordPress コンテナ

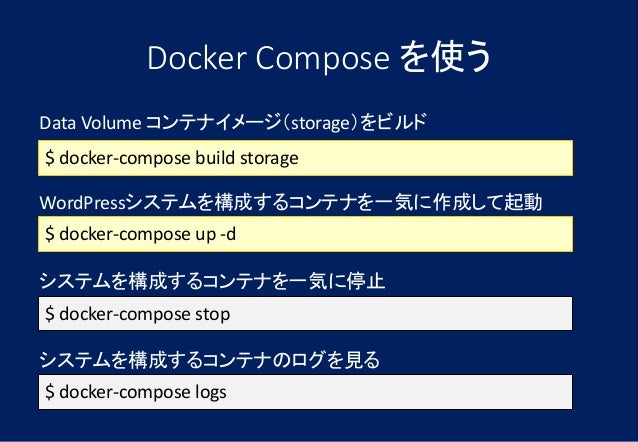

8. Docker Compose を使う $ docker-compose build storage $ docker-compose up -d Data Volume コンテナイメージ（storage）をビルド WordPressシステムを構成するコンテナを一気に作成して起動 $ docker-compose stop システムを構成するコンテナを一気に停止 $ docker-compose logs システムを構成するコンテナのログを見る

9. Docker Swarm Docker Swarm は、複数ホストの Docker をまとめてクラスタリングして、あたかもひとつの Docker エンジンのように扱えるツール！！

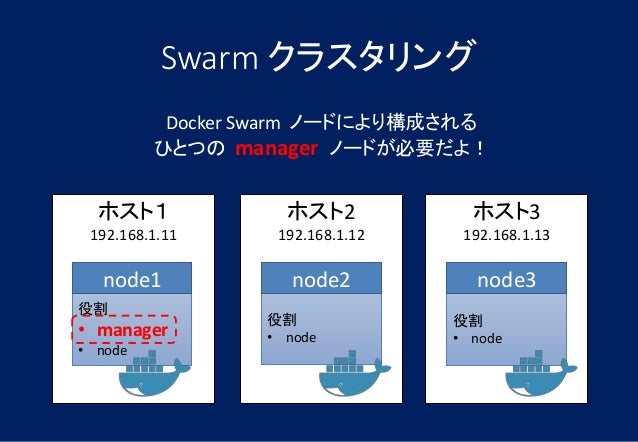

10. Swarm クラスタリングホスト１ 192.168.1.11 ホスト2 192.168.1.12 ホスト3 192.168.1.13 役割 • manager • node 役割 • node 役割 • node node1 node2 node3 Docker Swarm ノードにより構成されるひとつの manager ノードが必要だよ！

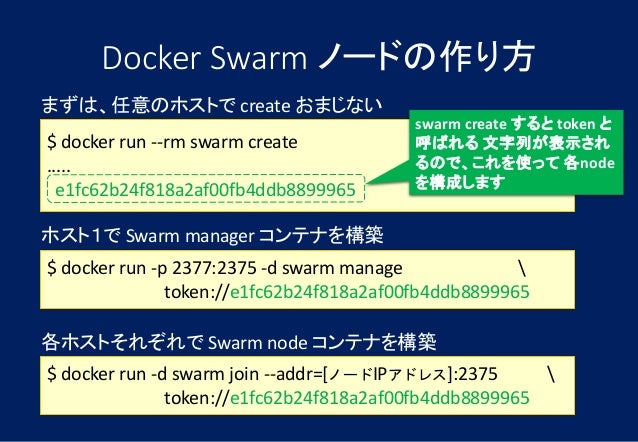

11. Docker Swarm ノードの作り方 $ docker run --rm swarm create ..... e1fc62b24f818a2af00fb4ddb8899965 まずは、任意のホストで create おまじない $ docker run -p 2377:2375 -d swarm manage token://e1fc62b24f818a2af00fb4ddb8899965 ホスト１で Swarm manager コンテナを構築 $ docker run -d swarm join --addr=[ノードIPアドレス]:2375 token://e1fc62b24f818a2af00fb4ddb8899965 各ホストそれぞれで Swarm node コンテナを構築 swarm create すると token と呼ばれる文字列が表示されるので、これを使って各node を構成します

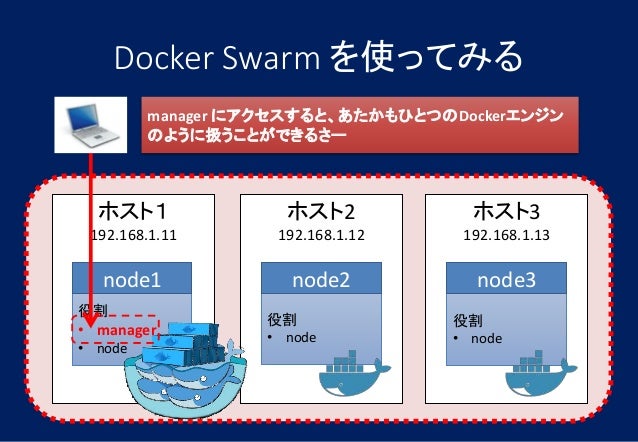

12. Docker Swarm を使ってみるホスト１ 192.168.1.11 ホスト2 192.168.1.12 ホスト3 192.168.1.13 役割 • manager • node 役割 • node 役割 • node node1 node2 node3 manager にアクセスすると、あたかもひとつのDockerエンジンのように扱うことができるさー

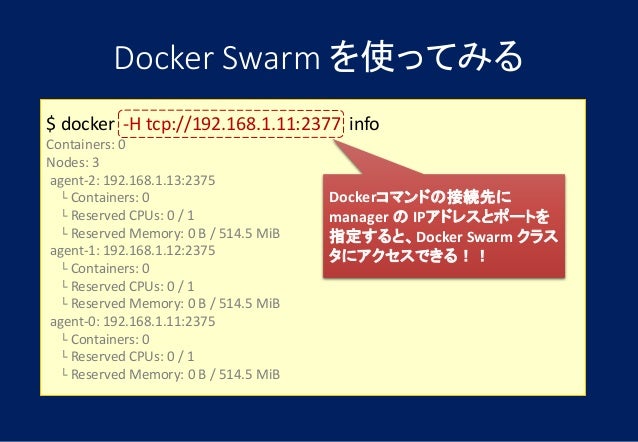

13. Docker Swarm を使ってみる $ docker -H tcp://192.168.1.11:2377 info Containers: 0 Nodes: 3 agent-2: 192.168.1.13:2375 └ Containers: 0 └ Reserved CPUs: 0 / 1 └ Reserved Memory: 0 B / 514.5 MiB agent-1: 192.168.1.12:2375 └ Containers: 0 └ Reserved CPUs: 0 / 1 └ Reserved Memory: 0 B / 514.5 MiB agent-0: 192.168.1.11:2375 └ Containers: 0 └ Reserved CPUs: 0 / 1 └ Reserved Memory: 0 B / 514.5 MiB Dockerコマンドの接続先に manager の IPアドレスとポートを指定すると、Docker Swarm クラスタにアクセスできる！！

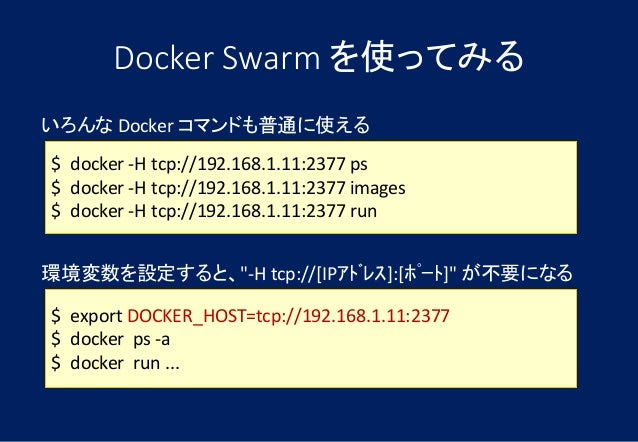

14. Docker Swarm を使ってみる $ docker -H tcp://192.168.1.11:2377 ps $ docker -H tcp://192.168.1.11:2377 images $ docker -H tcp://192.168.1.11:2377 run いろんな Docker コマンドも普通に使える環境変数を設定すると、"-H tcp://[IPｱﾄﾞﾚｽ]:[ﾎﾟｰﾄ]" が不要になる $ export DOCKER_HOST=tcp://192.168.1.11:2377 $ docker ps -a $ docker run ...

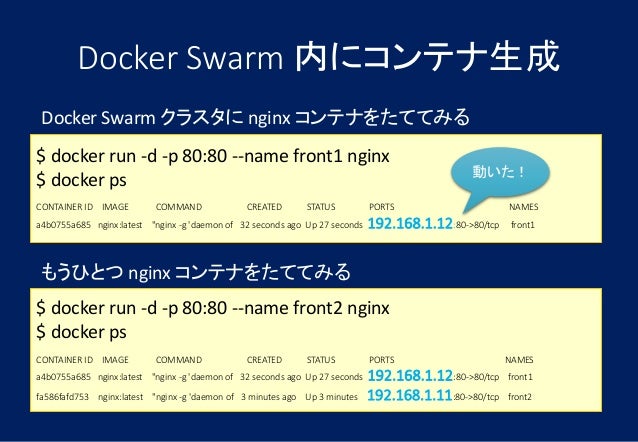

15. Docker Swarm 内にコンテナ生成 $ docker run -d -p 80:80 --name front1 nginx $ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES a4b0755a685 nginx:latest "nginx -g 'daemon of 32 seconds ago Up 27 seconds 192.168.1.12:80->80/tcp front1 Docker Swarm クラスタに nginx コンテナをたててみる $ docker run -d -p 80:80 --name front2 nginx $ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES a4b0755a685 nginx:latest "nginx -g 'daemon of 32 seconds ago Up 27 seconds 192.168.1.12:80->80/tcp front1 fa586fafd753 nginx:latest "nginx -g 'daemon of 3 minutes ago Up 3 minutes 192.168.1.11:80->80/tcp front2 もうひとつ nginx コンテナをたててみる動いた！

16. Docker Machine Docker Machine は、ローカルあるいはクラウド上に、 Docker エンジンが動くホスト（vm）を構築したり管理したりできるツール！ Docker Swarm クラスタも構築できる。 Vagrant みたいなイメージ？

17. ローカルPC 仮想マシン／オーケストレーション製品クラウド・プロバイダ Amazon Web Service Digital Ocean Google Compute Engine Microsoft Azure .... etc OpenStack Vmware VirtualBox Hyper-V ... etcDocker Machine VitualBox (boot2docker)

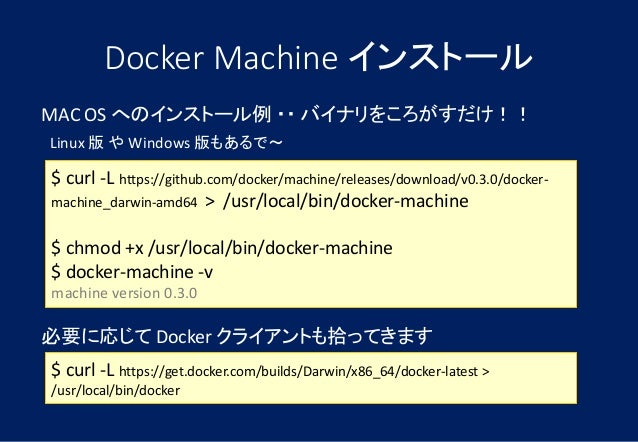

18. Docker Machine インストール $ curl -L https://github.com/docker/machine/releases/download/v0.3.0/docker- machine_darwin-amd64 > /usr/local/bin/docker-machine $ chmod +x /usr/local/bin/docker-machine $ docker-machine -v machine version 0.3.0 MAC OS へのインストール例・・バイナリをころがすだけ！！ Linux 版や Windows 版もあるで～ $ curl -L https://get.docker.com/builds/Darwin/x86_64/docker-latest > /usr/local/bin/docker 必要に応じて Docker クライアントも拾ってきます

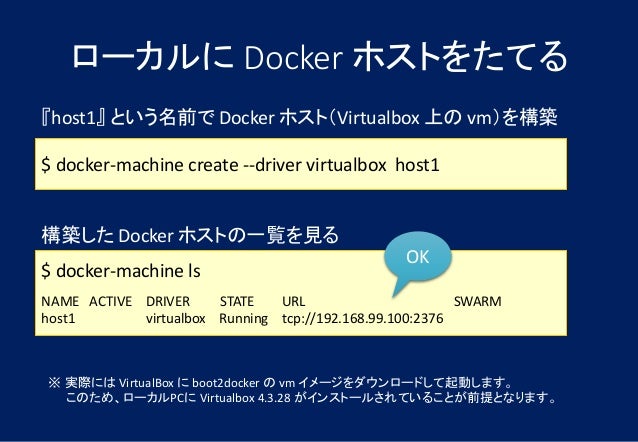

19. ローカルに Docker ホストをたてる ※ 実際には VirtualBox に boot2docker の vm イメージをダウンロードして起動します。このため、ローカルPCに Virtualbox 4.3.28 がインストールされていることが前提となります。 $ docker-machine create --driver virtualbox host1 『host1』という名前で Docker ホスト（Virtualbox 上の vm）を構築 $ docker-machine ls NAME ACTIVE DRIVER STATE URL SWARM host1 virtualbox Running tcp://192.168.99.100:2376 構築した Docker ホストの一覧を見る OK

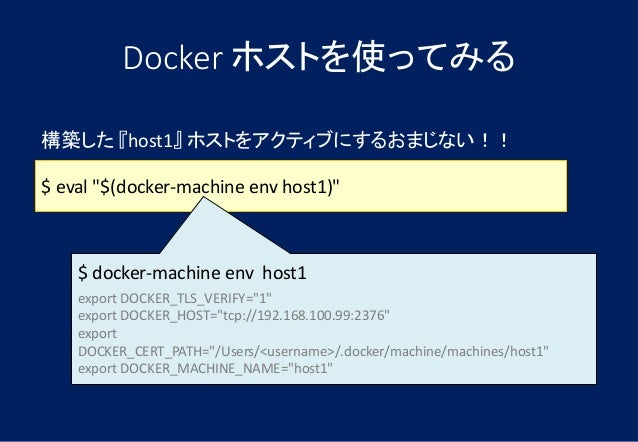

20. Docker ホストを使ってみる $ eval "$(docker-machine env host1)" 構築した『host1』ホストをアクティブにするおまじない！！ $ docker-machine env host1 export DOCKER_TLS_VERIFY="1" export DOCKER_HOST="tcp://192.168.100.99:2376" export DOCKER_CERT_PATH="/Users/<username>/.docker/machine/machines/host1" export DOCKER_MACHINE_NAME="host1"

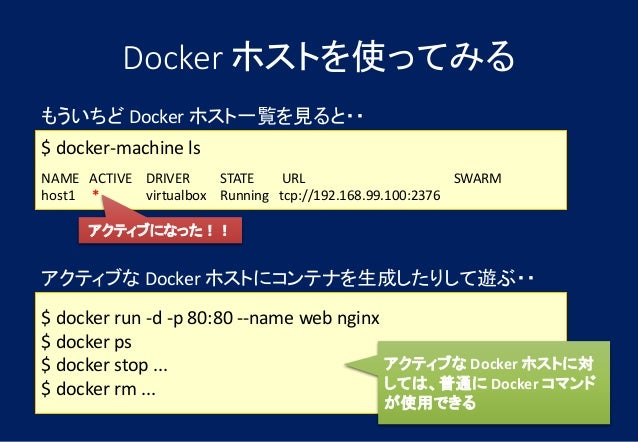

21. Docker ホストを使ってみる $ docker-machine ls NAME ACTIVE DRIVER STATE URL SWARM host1 * virtualbox Running tcp://192.168.99.100:2376 もういちど Docker ホスト一覧を見ると・・アクティブになった！！ $ docker run -d -p 80:80 --name web nginx $ docker ps $ docker stop ... $ docker rm ... アクティブな Docker ホストにコンテナを生成したりして遊ぶ・・アクティブな Docker ホストに対しては、普通に Docker コマンドが使用できる

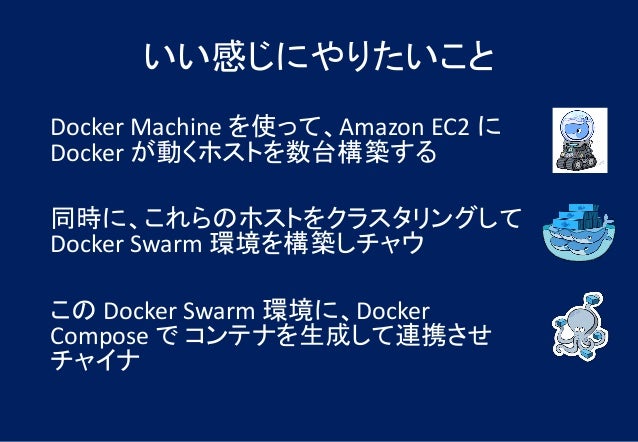

22. いい感じにやりたいこと Docker Machine を使って、Amazon EC2 に Docker が動くホストを数台構築する同時に、これらのホストをクラスタリングして Docker Swarm 環境を構築しチャウこの Docker Swarm 環境に、Docker Compose でコンテナを生成して連携させチャイナ

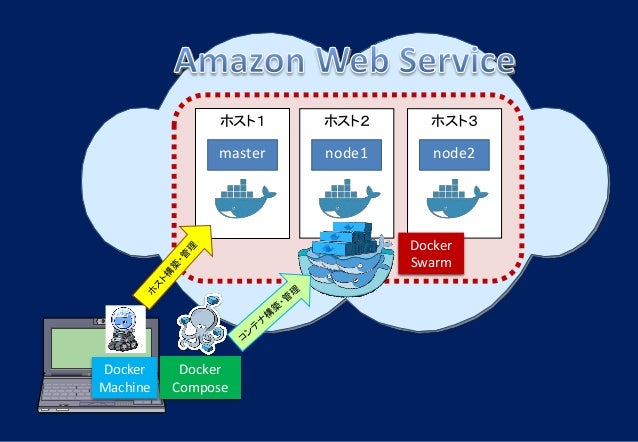

23. ホスト１ Docker Machine master ホスト２ node1 ホスト３ node2 Docker Swarm Docker Compose

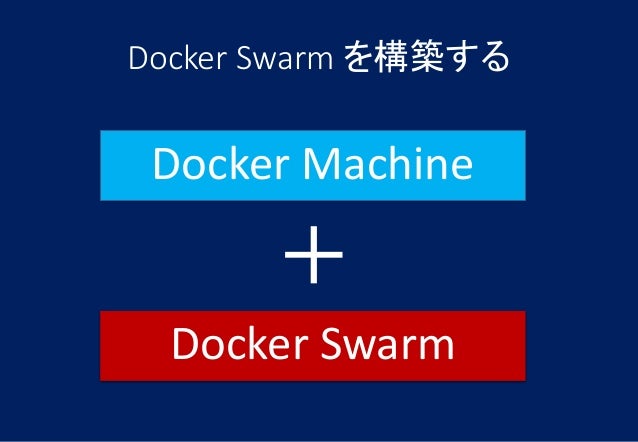

24. Docker Swarm を構築する Docker Machine Docker Swarm ＋

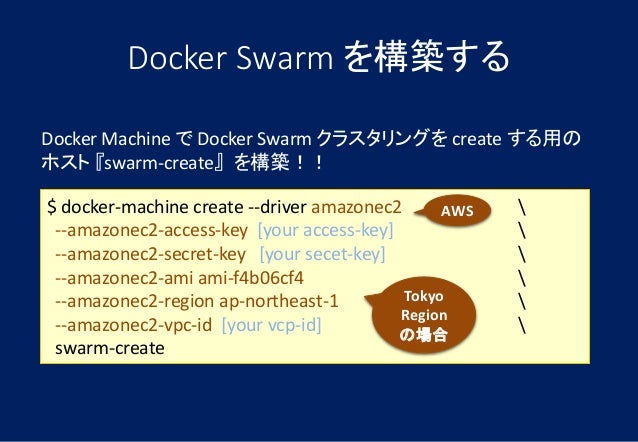

25. $ docker-machine create --driver amazonec2 --amazonec2-access-key [your access-key] --amazonec2-secret-key [your secet-key] --amazonec2-ami ami-f4b06cf4 --amazonec2-region ap-northeast-1 --amazonec2-vpc-id [your vcp-id] swarm-create Docker Machine で Docker Swarm クラスタリングを create する用のホスト『swarm-create』を構築！！ Docker Swarm を構築する Tokyo Region の場合 AWS

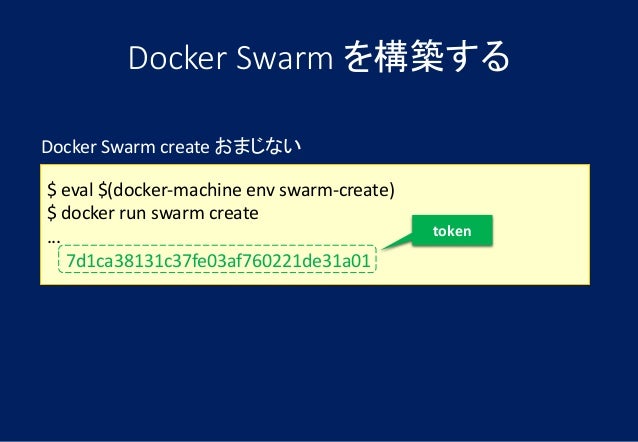

26. Docker Swarm create おまじない $ eval $(docker-machine env swarm-create) $ docker run swarm create ... 7d1ca38131c37fe03af760221de31a01 token Docker Swarm を構築する

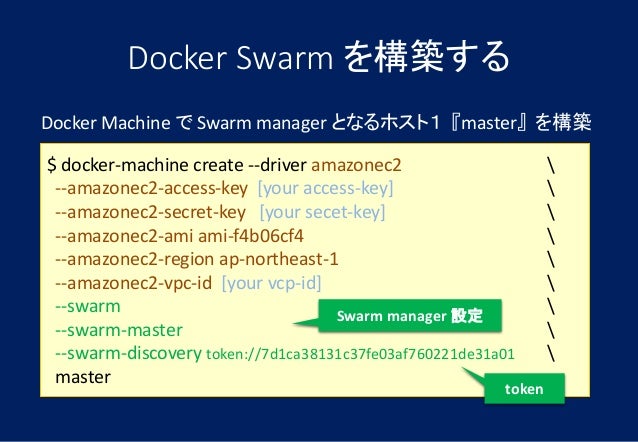

27. Docker Swarm を構築する Docker Machine で Swarm manager となるホスト１『master』を構築 $ docker-machine create --driver amazonec2 --amazonec2-access-key [your access-key] --amazonec2-secret-key [your secet-key] --amazonec2-ami ami-f4b06cf4 --amazonec2-region ap-northeast-1 --amazonec2-vpc-id [your vcp-id] --swarm --swarm-master --swarm-discovery token://7d1ca38131c37fe03af760221de31a01 master token Swarm manager 設定

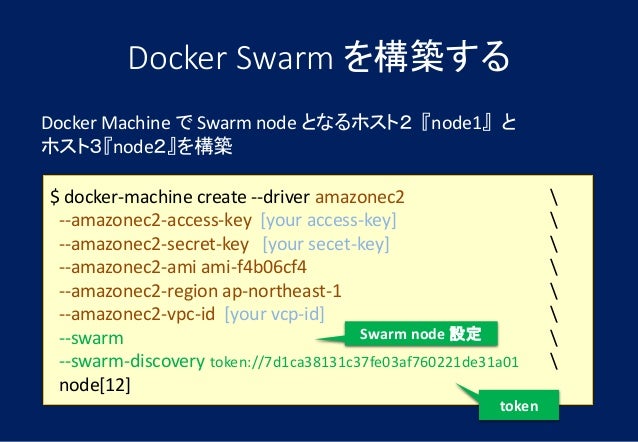

28. Docker Swarm を構築する Docker Machine で Swarm node となるホスト２『node1』とホスト３『node２』を構築 $ docker-machine create --driver amazonec2 --amazonec2-access-key [your access-key] --amazonec2-secret-key [your secet-key] --amazonec2-ami ami-f4b06cf4 --amazonec2-region ap-northeast-1 --amazonec2-vpc-id [your vcp-id] --swarm --swarm-discovery token://7d1ca38131c37fe03af760221de31a01 node[12] token Swarm node 設定

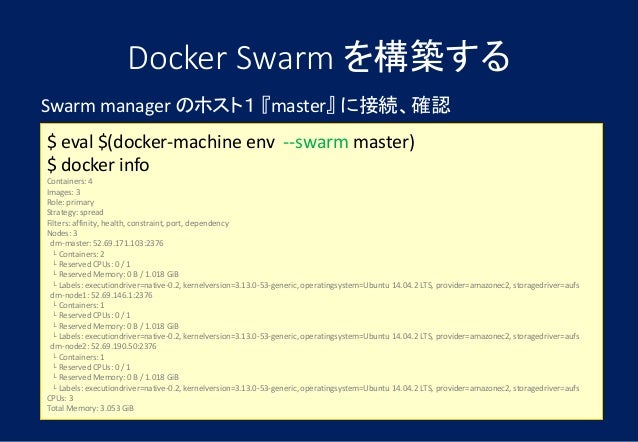

29. Docker Swarm を構築する Swarm manager のホスト１『master』に接続、確認 $ eval $(docker-machine env --swarm master) $ docker info Containers: 4 Images: 3 Role: primary Strategy: spread Filters: affinity, health, constraint, port, dependency Nodes: 3 dm-master: 52.69.171.103:2376 └ Containers: 2 └ Reserved CPUs: 0 / 1 └ Reserved Memory: 0 B / 1.018 GiB └ Labels: executiondriver=native-0.2, kernelversion=3.13.0-53-generic, operatingsystem=Ubuntu 14.04.2 LTS, provider=amazonec2, storagedriver=aufs dm-node1: 52.69.146.1:2376 └ Containers: 1 └ Reserved CPUs: 0 / 1 └ Reserved Memory: 0 B / 1.018 GiB └ Labels: executiondriver=native-0.2, kernelversion=3.13.0-53-generic, operatingsystem=Ubuntu 14.04.2 LTS, provider=amazonec2, storagedriver=aufs dm-node2: 52.69.190.50:2376 └ Containers: 1 └ Reserved CPUs: 0 / 1 └ Reserved Memory: 0 B / 1.018 GiB └ Labels: executiondriver=native-0.2, kernelversion=3.13.0-53-generic, operatingsystem=Ubuntu 14.04.2 LTS, provider=amazonec2, storagedriver=aufs CPUs: 3 Total Memory: 3.053 GiB

30. Docker Compose で利用してみる Docker Compose Docker Swarm ＋

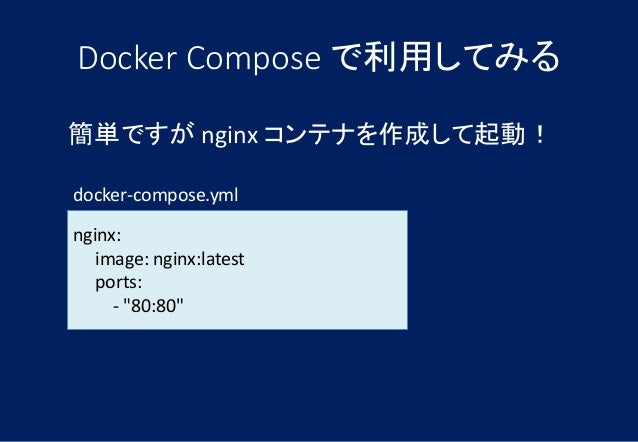

31. Docker Compose で利用してみる簡単ですが nginx コンテナを作成して起動！ nginx: image: nginx:latest ports: - "80:80" docker-compose.yml

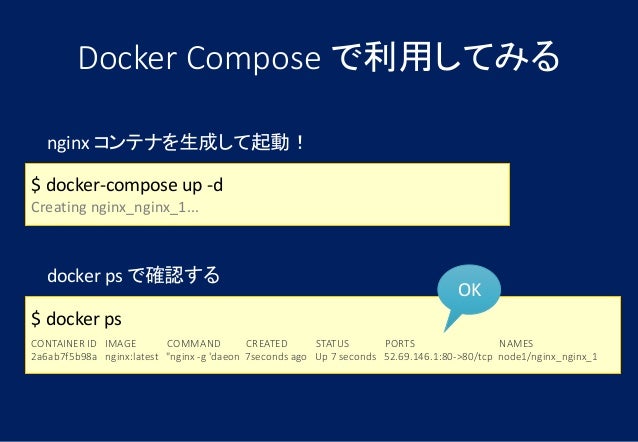

32. nginx コンテナを生成して起動！ $ docker-compose up -d Creating nginx_nginx_1... Docker Compose で利用してみる docker ps で確認する $ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 2a6ab7f5b98a nginx:latest "nginx -g 'daeon 7seconds ago Up 7 seconds 52.69.146.1:80->80/tcp node1/nginx_nginx_1 OK

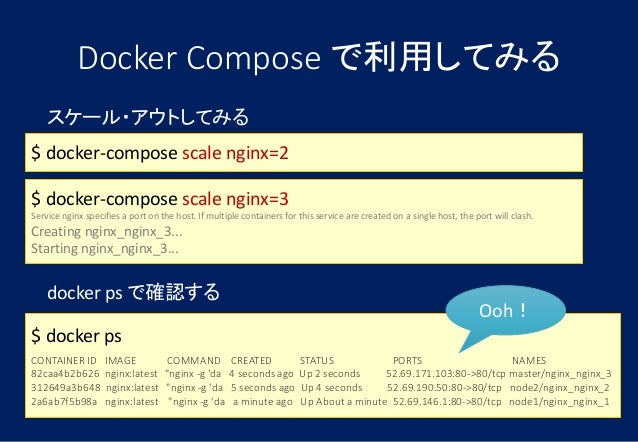

33. スケール・アウトしてみる Docker Compose で利用してみる docker ps で確認する $ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 82caa4b2b626 nginx:latest "nginx -g 'da 4 seconds ago Up 2 seconds 52.69.171.103:80->80/tcp master/nginx_nginx_3 312649a3b648 nginx:latest "nginx -g 'da 5 seconds ago Up 4 seconds 52.69.190.50:80->80/tcp node2/nginx_nginx_2 2a6ab7f5b98a nginx:latest "nginx -g 'da a minute ago Up About a minute 52.69.146.1:80->80/tcp node1/nginx_nginx_1 Ooh！ $ docker-compose scale nginx=2 $ docker-compose scale nginx=3 Service nginx specifies a port on the host. If multiple containers for this service are created on a single host, the port will clash. Creating nginx_nginx_3... Starting nginx_nginx_3...

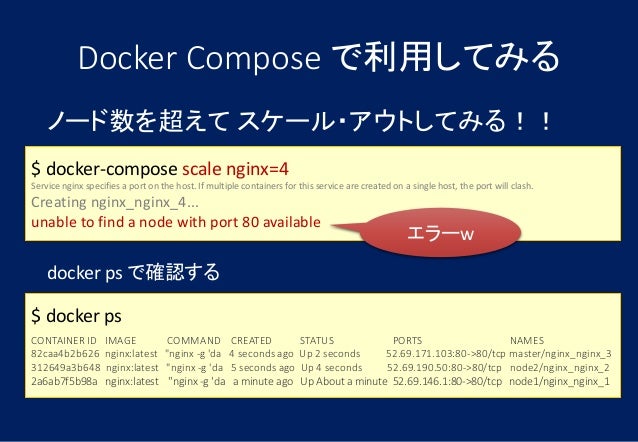

34. ノード数を超えてスケール・アウトしてみる！！ $ docker-compose scale nginx=4 Service nginx specifies a port on the host. If multiple containers for this service are created on a single host, the port will clash. Creating nginx_nginx_4... unable to find a node with port 80 available Docker Compose で利用してみる docker ps で確認する $ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 82caa4b2b626 nginx:latest "nginx -g 'da 4 seconds ago Up 2 seconds 52.69.171.103:80->80/tcp master/nginx_nginx_3 312649a3b648 nginx:latest "nginx -g 'da 5 seconds ago Up 4 seconds 52.69.190.50:80->80/tcp node2/nginx_nginx_2 2a6ab7f5b98a nginx:latest "nginx -g 'da a minute ago Up About a minute 52.69.146.1:80->80/tcp node1/nginx_nginx_1 エラーw

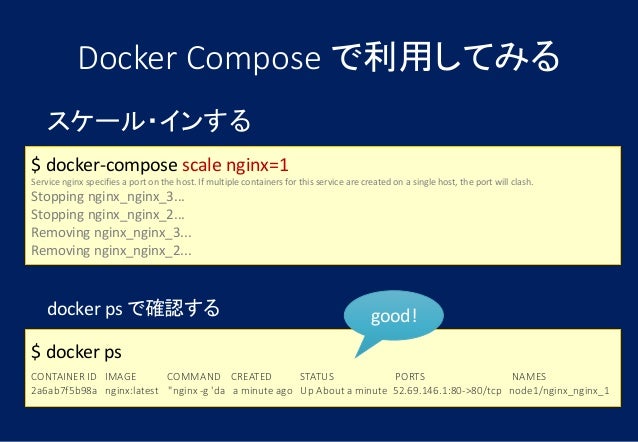

35. スケール・インする $ docker-compose scale nginx=1 Service nginx specifies a port on the host. If multiple containers for this service are created on a single host, the port will clash. Stopping nginx_nginx_3... Stopping nginx_nginx_2... Removing nginx_nginx_3... Removing nginx_nginx_2... Docker Compose で利用してみる docker ps で確認する $ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 2a6ab7f5b98a nginx:latest "nginx -g 'da a minute ago Up About a minute 52.69.146.1:80->80/tcp node1/nginx_nginx_1 good!

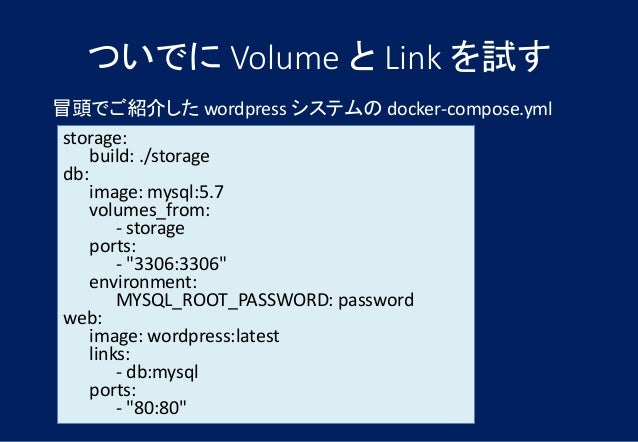

36. ついでに Volume と Link を試す冒頭でご紹介した wordpress システムの docker-compose.yml storage: build: ./storage db: image: mysql:5.7 volumes_from: - storage ports: - "3306:3306" environment: MYSQL_ROOT_PASSWORD: password web: image: wordpress:latest links: - db:mysql ports: - "80:80"

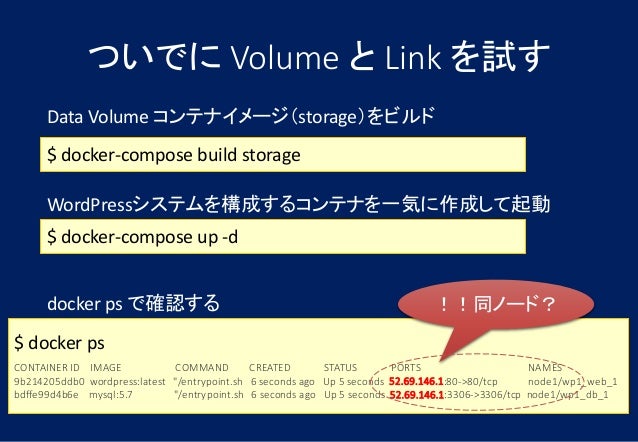

37. Data Volume コンテナイメージ（storage）をビルド $ docker-compose build storage ついでに Volume と Link を試す docker ps で確認する $ docker ps CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 9b214205ddb0 wordpress:latest "/entrypoint.sh 6 seconds ago Up 5 seconds 52.69.146.1:80->80/tcp node1/wp1_web_1 bdffe99d4b6e mysql:5.7 "/entrypoint.sh 6 seconds ago Up 5 seconds 52.69.146.1:3306->3306/tcp node1/wp1_db_1 WordPressシステムを構成するコンテナを一気に作成して起動 $ docker-compose up -d ！！同ノード？

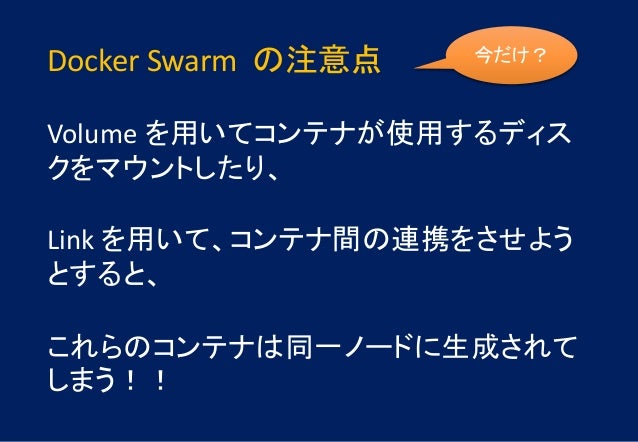

38. Docker Swarm の注意点 Volume を用いてコンテナが使用するディスクをマウントしたり、 Link を用いて、コンテナ間の連携をさせようとすると、これらのコンテナは同一ノードに生成されてしまう！！今だけ？

39. Docker Compose を使うと、幾つかのコンテナで構成されるシステムをまとめて管理できる必要に応じて Scale の変更も簡単！！ Docker Swarm を使えば、複数の Docker をクラスタリングして扱うことができる Docker Machine を使うと、Docker ホスト（vm）を１コマンドで構築できる！Docker Swarm ノードを作るのも簡単！

40. Docker Compose はまあ使える、特に Scale 変更が簡単なのがうれしい！ Docker Swarm と Docker Machine もいい感じに便利・・だが、ベータ版ということもあり多少！？なところも・・

41. Docker Swarm • ノードをまたぐ Volume や Link ができない Docker Machine • Windows版でローカルなVirtualBoxにvmを構築しようとするとネットワーク（NIC）周りでエラー！利用断念 • AWSに Docker Machine で Swarm ノードを構築した場合、各ノードを再起動すると、Swarm のノード構成が失われた・・・ ipアドレスが変わったせいかしら？？！？だったところ

42. 一部ベータ版なので微妙なところもあるが、無事に動くと楽しい！！皆さんもぜひ試してみてください！楽しいよ

43. おしまい
